改厕技术（三格化粪池厕所）三格式化粪池厕所的结构原理三格式化粪池由相联的三个池子组成，中间由进粪管联通，主要是利用厌氧发酵、中层过粪和寄生虫卵比重大于一般混合液比重而易于沉淀的原理，粪便在池内经过30天以上的发酵分解，中层粪液依次由1池流至3池，以达到沉淀或杀灭粪便中寄生虫卵和肠道致病菌的目的，第3池粪液成为优质肥料。
新鲜粪便由进粪口进入第一池，池内粪便开始发酵分解、因比重不同粪液可自然分为三层，上层为糊状粪皮，下层为块状或颗粒状粪渣，中层为比较澄清的粪液。
在上层粪皮和下层粪渣中含细菌和寄生虫卵最多，中层含虫卵最少，初步发酵的中层粪液经过粪管溢流至第二池，而将大部分未经充分发酵的粪皮和粪渣阻留在第一池内继续发酵。
流入第二池的粪液进一步发酵分解，虫卵继续下沉，病原体逐渐死亡，粪液得到进一步无害化，产生的粪皮和粪渣厚度比第一池显著减少。
流人第三池的粪液一般已经腐熟，其中病菌和寄生虫卵已基本杀灭。
第三池功能主要起储存已基本无害化的粪液作用。
三格式化粪池厕所的地下部分结构由便器、进粪管、过粪管、三格式化粪池、盖板五部分组成。
便器：由工厂加工生产或自行预制，便器采用直通式，与进粪管联接，也可使用水封式便器，不再安装过粪管。
进粪管：塑料、铸铁、水泥管均可，内壁光滑、防止结垢、内径为10cm，长度为30-50cm。
过粪管：以塑料管为好，直径为10-15cm，1-2池间的过粪管长约70-75cm，2-3池间的过粪管长约50一55cm。
三格池：用砖砌水泥粉壁面或水泥现浇，预制均可，以"目"字形为主要类型，若受地形限制，"品"字形、"丁"字型摆布也可。
容积达到贮粪2个月为宜。
三格池有效深度应不少于1米，1至3格容积比例一般为2：1：3。
盖板：可自行预制，要做到既密闭，又便于清渣和取粪。
三格式化粪池容积的计算方法三格式化粪池容积应根据使用人数、粪便发酵腐熟的时间以及沉卵灭菌的要求来决定。

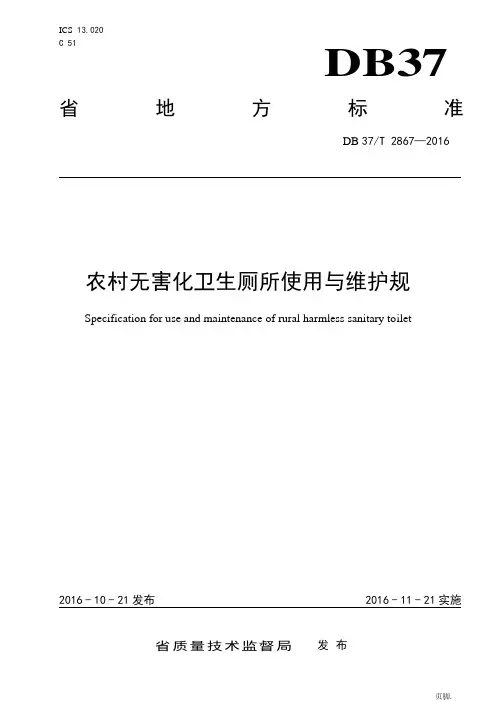

ICS13.020C 51 DB37 省地方标准DB 37/T 2867—2016农村无害化卫生厕所使用与维护规Specification for use and maintenance of rural harmless sanitary toilet2016-10-21发布2016-11-21实施目次前言 (II)1 围 (1)2 规性引用文件 (1)3 术语和定义 (1)4 基本要求 (1)5 使用要求 (1)6 维护要求 (6)7 运行机制 (7)前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由省住房和城乡建设厅提出并归口。
本标准起草单位：省标准化研究院、辉煌通信科技、中科科技。
本标准主要起草人：安洁、翟国印、艳荣、胡鑫磊、侯成安、王伟。
农村无害化卫生厕所使用与维护规1 围本标准规定了农村无害化卫生厕所使用与维护的术语和定义、基本要求、使用要求、维护要求、运行机制等容。
本标准适用于省农村无害化卫生厕所的使用与维护。
2 规性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 7959 粪便无害化卫生要求NY/T 90 农村户用沼气发酵工艺规程NY/T 2451 户用沼气池运行维护规卫生部《消毒技术规》（卫法监发〔2002〕282号）3 术语和定义下列术语和定义适用于本文件。
3.1无害化卫生厕所harmless sanitary toilet按照规要求使用时，具备有效降低粪便中生物性致病因子传染性设施的卫生厕所，包括三格化粪池厕所、双瓮漏斗式厕所、三联通式沼气池厕所、粪尿分集式厕所、双坑交替式厕所和具有完整上下水道系统及污水处理设施的水冲式厕所。
4 基本要求4.1 应正确使用和维护无害化卫生厕所，改善农村环境卫生，保障农民身体健康。
4.2 无害化卫生厕所在使用与维护过程中应用力适当，避免对设施设备造成损坏。

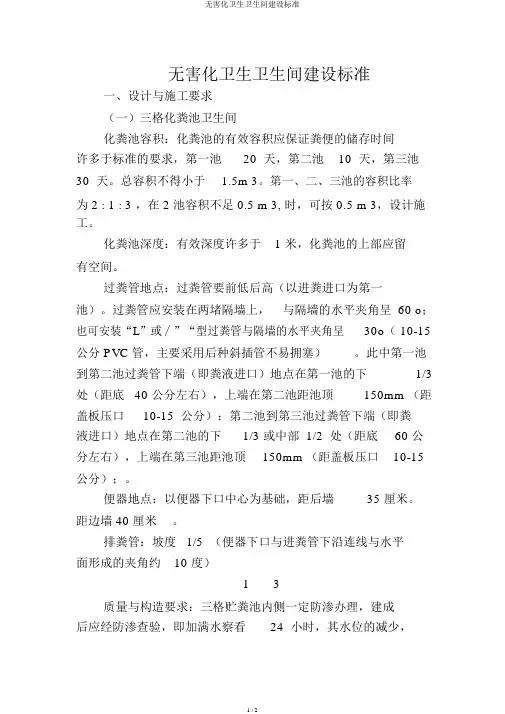

无害化卫生卫生间建设标准一、设计与施工要求（一）三格化粪池卫生间化粪池容积：化粪池的有效容积应保证粪便的储存时间许多于标准的要求，第一池20 天，第二池10 天，第三池30 天。
总容积不得小于 1.5m 3。
第一、二、三池的容积比率为 2 : 1 : 3 ，在 2 池容积不足 0.5 m 3, 时，可按 0.5 m 3，设计施工。
化粪池深度：有效深度许多于 1 米，化粪池的上部应留有空间。
过粪管地点：过粪管要前低后高（以进粪进口为第一池）。
过粪管应安装在两堵隔墙上，与隔墙的水平夹角呈60 o；也可安装“L”或∕”“型过粪管与隔墙的水平夹角呈30o（ 10-15公分 PVC 管，主要采用后种斜插管不易拥塞）。
此中第一池到第二池过粪管下端（即粪液进口）地点在第一池的下1/3处（距底40 公分左右），上端在第二池距池顶150mm （距盖板压口10-15 公分）；第二池到第三池过粪管下端（即粪液进口）地点在第二池的下1/3 或中部 1/2 处（距底60 公分左右），上端在第三池距池顶150mm （距盖板压口10-15公分）；。
便器地点：以便器下口中心为基础，距后墙35 厘米。
距边墙 40 厘米。
排粪管：坡度1/5 （便器下口与进粪管下沿连线与水平面形成的夹角约10 度）13质量与构造要求：三格贮粪池内侧一定防渗办理，建成后应经防渗查验，即加满水察看24 小时，其水位的减少，以不超出 lomm 为合格；在第三格池壁可设置溢粪口（距盖板压口下 10-15 公分）；在使用前每池中先放三分之一水以防干裂。
粪池盖板：各池大盖板以下边池墙连结面一定密封，在各池大盖板上预留一个 15-20 公分的预留口加小盖板堵严，假如能够提起便于一年后清理粪渣，第三池便于拿出做农家肥使用。
防裸露：蹲坑上应安装便器；出粪口应有盖，防备粪便裸露。
防浮：地下水位较高、整体贮粪池应采纳相应举措防浮。
防雨：贮粪池的上沿要超出地面10 厘米，防备雨水流入。
三格式化粪池厕所建造技术（砖砌结构图）主要容:三格化粪池结构与作用三格化粪池的建造技术户厕建设与管理质量分折一、三格化粪池结构与作用1无害化卫生厕所的构成通常情况下，厕所由厕屋、便器和无害化处理设施三者构成。
厕屋：厕屋基本要求（详见《农村户厕卫生标准》GB 19379-2003）便器：便器是厕所必须使用的卫生洁具，分为蹲便器和坐便器两类。
水冲式便器应采用节水型便器，室户厕必须使用水冲式便器。
无害化处理设施：无害化处理设施有多种形式，如三格式化粪池、双瓮式化粪池、沼气池等。
2 无害化卫生户厕基本要求1 厕屋高/m ≥2.402 厕屋面积/m2 ≥1.203 侧窗面积/m2 ＞0.264 厕门/m2 1.80（高2.0×宽0.9）5 厕屋顶水泥板、机砖瓦、石棉瓦等6 墙裙处理釉面瓷片或其它不透水材料7 墙裙高度/m ≥1.008 地面处理地坪高于庭院地坪100mm，材料用防滑地砖或水泥9 给、排水设施齐全10 ﹡便器符合密闭收集要求，材质为陶瓷或质量好的工程塑料11 ﹡化粪池符合粪便无害化处理要求，密闭、不渗漏。
﹡项目为强制性要求，其余为推荐值。
3 三格化粪池的组成：三格式粪便处理设施，一般是与水冲式厕所相配套，由进粪管、分格池、过粪管、盖板等部分组成。
4三格化粪池：由二根过粪管连通的三个格室密封粪池组成。
根据三个池的主要功能依次可命名为截留沉淀与发酵池（第一池）、再次发酵池（第二池）和贮粪池（第三池）5 三格化粪池的容积基本要求（关键）三格化粪池容积应根据使用人数、冲小量、粪便发酵腐熟的时间以及沉卵灭菌的要求来决定。
粪便发酵腐熟时间及病原体死亡时间按30天计算，其中在第一池需停留20天，第二池停留10天，第三池容积至少是二池之和。
总容积为2m3，附录A：2m3标准图施工），第1池、第2池、第3池的容积比应为2:1：3，在不减少第1池规定容积的前提下可适当扩大第2池的容积，不用粪肥的户厕第3池又可适当减小其容积。

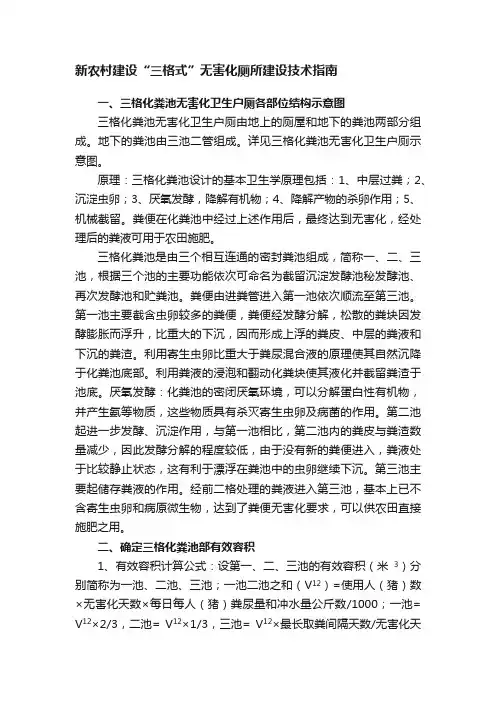

新农村建设“三格式”无害化厕所建设技术指南一、三格化粪池无害化卫生户厕各部位结构示意图三格化粪池无害化卫生户厕由地上的厕屋和地下的粪池两部分组成。
地下的粪池由三池二管组成。
详见三格化粪池无害化卫生户厕示意图。
原理：三格化粪池设计的基本卫生学原理包括：1、中层过粪；2、沉淀虫卵；3、厌氧发酵，降解有机物；4、降解产物的杀卵作用；5、机械截留。
粪便在化粪池中经过上述作用后，最终达到无害化，经处理后的粪液可用于农田施肥。
三格化粪池是由三个相互连通的密封粪池组成，简称一、二、三池，根据三个池的主要功能依次可命名为截留沉淀发酵池秘发酵池、再次发酵池和贮粪池。
粪便由进粪管进入第一池依次顺流至第三池。
第一池主要截含虫卵较多的粪便，粪便经发酵分解，松散的粪块因发酵膨胀而浮升，比重大的下沉，因而形成上浮的粪皮、中层的粪液和下沉的粪渣。
利用寄生虫卵比重大于粪尿混合液的原理使其自然沉降于化粪池底部。
利用粪液的浸泡和翻动化粪块使其液化并截留粪渣于池底。
厌氧发酵：化粪池的密闭厌氧环境，可以分解蛋白性有机物，并产生氨等物质，这些物质具有杀灭寄生虫卵及病菌的作用。
第二池起进一步发酵、沉淀作用，与第一池相比，第二池内的粪皮与粪渣数量减少，因此发酵分解的程度较低，由于没有新的粪便进入，粪液处于比较静止状态，这有利于漂浮在粪池中的虫卵继续下沉。
第三池主要起储存粪液的作用。
经前二格处理的粪液进入第三池，基本上已不含寄生虫卵和病原微生物，达到了粪便无害化要求，可以供农田直接施肥之用。
二、确定三格化粪池部有效容积1、有效容积计算公式：设第一、二、三池的有效容积（米3）分别简称为一池、二池、三池；一池二池之和（V12）=使用人（猪）数×无害化天数×每日每人（猪）粪尿量和冲水量公斤数/1000；一池= V12×2/3，二池= V12×1/3，三池= V12×最长取粪间隔天数/无害化天数。
2、有效容积的计算参数使用人（猪）数：常用此厕的人口数加上将猪粪排入此厕的猪数。
农村三格式户厕建设技术规范农村三格式户厕是目前国家在城乡环境卫生建设中发挥重要作用的一类环境卫生设施，它的建设具有重要的社会效益和经济效益。
2014年，国家发布了《农村三格式户厕建设技术规范》，旨在统一农村三格式户厕的建设标准，使其具有更好的使用功能和设计技术。
《农村三格式户厕建设技术规范》的主要内容《农村三格式户厕建设技术规范》主要针对农村三格式户厕的建设，涉及户内结构及设施、外部材料及结构、水的收集利用和排放控制、厕所生活管理、安全保障及维护等多个方面的要求，共分为11部分。
首先，《农村三格式户厕建设技术规范》明确，农村三格式户厕的厕室应具有保温、静电防护、防火、防腐蚀、防水等功能，并采用水泥混凝土拌合物及石膏抹面室内墙面、地面、顶面等。
其次，规范中还要求三格户厕的外部材料及结构应采用优质的建筑砂浆、水泥及其他建筑材料，外部墙面应采用可砌清水混凝土，具有防水及耐候性。
此外，规范还对厕所水的收集利用和排放控制、厕所生活管理、安全保障及维护等相关事项作出准则性的要求。
《农村三格式户厕建设技术规范》的意义国家发布的《农村三格式户厕建设技术规范》的出台，标志着我国大力实施农村卫生环境建设的历史性进程，对保障我国农村环境卫生建设的质量和发展具有重要的意义。
首先，规范的出台和实施，可以为我国农村环境卫生建设提供规范、标准的建设技术指导。
其次，规范的出台和实施，可以提高我国农村三格式户厕的建造质量，确保户内结构及设施、外部材料及结构、水的收集利用和排放控制等建设质量，并确保三格式户厕使用功能和设计技术符合国家标准。
最后，《农村三格式户厕建设技术规范》的出台和实施，还可以有效减少农村户厕的施工、运营和维护的成本；同时，把更多的资金投入到农村卫生环境建设的事业中，促进绿水青山、和谐家园的可持续发展。
结论《农村三格式户厕建设技术规范》的出台和实施，具有重要的社会效益和经济效益，为保障我国农村环境卫生建设的质量发展提供了有效的技术指导保障；同时，也为减少农村户厕的施工、运营和维护的成本，节约经费，推动和谐家园的可持续发展提供了有效的支撑。
农村无害化卫生厕所改造存在的问题和建议新农村无害化卫生厕所要求有墙、有顶，贮粪池不渗、不漏、密闭有盖，厕所清洁、无蝇蛆、基本无臭，粪便必须按规定清出。
各地区应根据当地的气候、地形地貌、农业生产方式、生活习惯、经济条件和民俗，合理选择确定无害化卫生厕所的类型与实施技术。
本地区主要选用三格式砖砌化粪池、三格式塑料化粪池、双瓮塑料化粪池等。
临沂地区冬季寒冷，无论采用哪种形式，池体做好保温，满足埋深冻层深度要求，防止池体内水面不结冰是改厕成功的关键。
三格化粪池厕所的制作原理:三格化粪池由相联的三个池子组成，中间由过粪管联通，主要是利用厌氧发酵、中层过粪和寄生虫卵比重大于一般混合液比重而易于沉淀的原理，粪便在池内经过30天以上的分解，中层粪液依次由1池流至3池，以达到沉淀或杀灭粪便中寄生虫卵和肠道致病菌的目的，第3池粪液成为优质化肥。
•新鲜粪便由进粪口进入第一池，池内粪便开始发酵分解、因比重不同粪液可自然分为三层，上层为糊状粪皮，下层为块状或颗状粪渣，中层为比较澄清的液。
在上层粪皮和下层粪渣中含细菌和寄生虫卵最多，中层含虫卵最少，初步发酵的中层粪液经过粪管溢流至第池，而将大部分未经充分发酵的粪皮和粪渣阻留在第一池内继续发酵。
•流入第二池的粪液进一步发酵分解，虫卵继续下沉，病原体逐渐死亡，粪液得到进一步化，产生的粪皮和粪厚度比第一池显著减少。
•流人第三他的粪液一般已经腐熟，其中病菌和寄生虫卵已基本杀灭。
在第一池内取出的粪渣须经堆肥或化学法处理后再作肥料，第三池取出的粪水可用作肥料。
三格化粪池厕所的地下部分结构由便器、进粪管、过粪管、三格化粪池、盖板五部分组成。
双瓮化粪池厕所制作原理: 前后瓮粪池呈瓮形，中部大，口小，一前一后，前瓮略小，前瓮用作接纳和储存粪便，并在此有效停留40天以上。
粪便在前瓮充分厌氧发酵、沉淀分层。
粪便内寄生虫卵和病源微生物逐渐被杀灭，达到基本无害化要求。
后瓮粪池主要是储存粪液。
经前瓷消化发酵、腐熟的粪便液体，由连通管流入后瓮，内含大量氨，是优质肥料。
三格式无害化卫生厕所
正确使用三格式无害化卫生厕所，80%以上的传染病是由于厕所粪便污染和饮水不卫生引起的，而与粪便有关的传染病就有30余种，最常见的有痢疾、霍乱、蛔虫病等。
改厕既能消除粪便污染减少传染病，又能提高家庭生活质量。
三格式无害化卫生厕所投资小、占地少，效果较好，特别是在春夏季节，几乎没有臭味，苍蝇、蚊子明显减少。
随着我省中央补助地方改厕项目的连续实施，农村三格式无害化卫生厕所数量越来越多，如果建设及使用管理得当，能够取得很好的改厕效果。
使用管理主要注意几个方面。
一是要准备配套的使用物品，包括洁净的卫生纸、便纸篓、便池刷。
没有自来水的地方，还要准备好水桶、水勺等。
如果使用的是易溶卫生纸，可以直接冲入粪池。
非易溶的便纸要收入纸篓，定期清理焚烧或填埋，否则直接冲入可能堵塞管道，或使粪渣产生过快。
二是便后冲水用水量以冲走大便达到便池水封为宜。
用自来水冲更要注意节水，应选用快闭阀门。
使用便池刷可减少冲水量。
三格化粪池无害化的效果与进入粪池的水量有很大的关系，每人每天设计冲水量不多于9升。
因此，要避免一次性用大量的水冲化粪池。
洗澡水、洗衣洗地水都不得排入化粪池。
三是不要直接使用第一、二池粪便，要坚持使用无害化的第三池粪液。
如有新鲜粪便要倒入第一池，禁止倒入第三池。
否则会污染已经无害化的第三池粪水。
四是要及时盖好活动盖，防止蚊、蝇飞入孳生。
五是要注意约半年至1年清理第一、二池粪皮粪渣。
当第三池出现粪皮时第一池就一定要进行清渣。
由于三格式厕所总是会产生粪渣的，所以不能把化粪池特别是清渣口埋入水泥地面之下。
粪渣如不及时清除就有可能堵塞过粪管，降低无害化的效果。
清出的粪皮、渣需无害化处理。
可用加尿素法处理。
粪渣与尿素按100：1或2混合，存放2天或1天后可使用，加水稀释才能浇地使用。
六是第三池粪液即使不需要，也不能直接排放入周围土壤、江河、湖塘，应统一排放，并防止排水沟中的水倒灌。
农村如需排放可以通过密封管道排放到远离饮用水源的荒地土壤或人工湿地，荒地或湿地应有植物自然净化粪水。
七是要经常查看第三池，以防粪水溢出。
