螺纹符号对照表

螺纹代号对照表国外螺纹的代号和标注识别1.英制螺纹(螺纹牙型角 55 度)BSW----英国标准惠氏螺纹(粗牙) BSF --- 英国标准惠氏螺纹(细牙)R----锥管外螺纹(旧代号ZG、KG) RC -- 锥管内螺纹(旧代号ZG、KG)G - 直管螺纹(外螺纹分A、B 两面级,丝锥分 G、G-D)2.美制螺纹（螺纹牙型 60 度）UNC---统一制粗牙螺纹（代替NC）UNF -- 统一制细牙螺纹（代替NF）UNEF---统一制超细牙螺纹UN - 统一制不变螺距螺纹UNS---统一制特殊螺纹NPT -- 美国标准锥管螺纹NPSC---美国标准管接头用直管螺纹NGT -- 气瓶用锥螺纹NPTF---干密封锥管螺纹NPSF -- 干密封燃油直管螺纹NPSM---美国标准机械连接用直管螺纹NPTR - 美国标准导杆采用锥管螺纹NPSL---美国标准管锁紧螺母用直管螺纹NPSH -- 美国标准软管连接用直管螺纹3.其它螺纹SM----缝纫机螺纹PZ --- 气瓶用锥螺纹51－201－气门芯螺纹标注示例55°圆柱管螺纹是非螺纹密封管螺纹，属惠氏螺纹家族。

米制和英寸制国家均广泛采用。

用于输送液体、气体、和安装电线的管接头和管子的连接。

国家标准可查阅 GB/T7307-2001。

完整的标记由螺纹特征代号（G）、螺纹尺寸代号、中径公差等级代号（内螺纹省略不标注，外螺纹代号为A 和B）和旋向代号组成：尺寸代号为 3/4 的A 级、右旋、非密封圆柱外螺纹标注为：G3/4A螺纹中的 3/8、1/2、3/4 标记是指螺纹尺寸的直径，单位是英寸。

行内人通常用“分” 来称呼螺纹尺寸，一寸等于 8 分，1/2 寸就是4 分，以此类推55°圆锥管螺纹是螺纹密封管螺纹，属惠氏螺纹家族。

该系列螺纹在世界上应用广泛，常用于水及煤气管行业。

锥度规定为 1：16.国家标准可查阅 GB/T7306-2000。

完整的标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：英制密封圆柱内螺纹的特征代号为R P；英制密封圆锥内螺纹的特征代号为R C；英制密封圆锥外螺纹的特征代号为R1（与英制密封圆柱内螺纹配合使用）R2（与英制密封圆锥内螺纹配合使用）尺寸代号为 3/4 的左旋、英制密封圆柱内螺纹：R P3/4－LH英制密封管螺纹有两种配合方式，“柱/锥”和“锥/锥”.两种英制密封管螺纹使用不同的螺纹环规（圆柱螺纹环规和圆锥螺纹环规）和螺纹塞规（基准平面的位置不同，两者基准平面相距半牙）.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥/ 锥”配合螺纹.同一个密封管螺纹件，欧洲国家检验合格的管螺纹，欧洲以外国家检验则可能不合格.国际贸易中一定要注意这种差异否则可能出现废品.1994 年前，ISO 的英制密封管螺纹标准及其量规标准是按“锥/锥”配合体系设计的.我国的英制密封管螺纹产品可以直截进入国际市场.而欧洲国家的管螺纹的管螺纹产品则处于不利的地位.2000 年以后，ISO 的英制密封管螺纹标准及其量规标准是按“柱/锥”配合题系设计的.我国原有的英制密封管螺纹产品进入国际市场就会遇到困难.为此，我国于 2000 年修订了英制密封管螺纹国家标准.将原来的一个螺纹标准变为两个螺纹标准，以此提示设计者要注意两种配合螺纹的不同和正确选用. 日本在 1999 年修定英制密封管螺纹标准时，仍然坚持采用 1994 年前的 ISO 标准.所以， 2000 年以后的国际英制密封管螺纹市场更加复杂，国内厂家要备加小心.英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 目前的 ISO 英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的. 对密封管螺纹，利用 RP/R1，RC/R2 分别表示“柱/锥” 和“锥/锥”螺纹副。

一、英制螺纹英制螺纹是螺纹尺寸用英制标注，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。

一寸等于8分，1/4 寸就是2分，如此类推。

一、国外常用英制螺纹的代号名称和标准号二、ANSI B1.1 螺距对照表ZG表示锥管螺纹，3/4"表示英寸的标注,就是3/4寸圆锥管螺纹，《五金手册》上有。

现在的国标规定ZG 3/4〃螺纹大径是26.44毫米。

可参考《公制、美制和英制螺纹标准手册(第三版)》。

它的表示方法应该是：ZG 3/4〃。

其中（〃）是英寸的代表符号。

一英寸等于8英分。

3/4的来历是6/8=3/4。

俗称6分。

同样ZG 1/2〃螺纹大径≈21毫米。

俗称4分。

ZG 1〃螺纹大径≈33毫米。

俗称1寸。

ZG 1 1/2〃螺纹的管子内径≈48毫米。

俗称1寸半。

锥管螺纹只用于液压系统连接；而管螺纹G3/4〃只用于水管连接。

锥管螺纹与管螺纹极为相似，区别只在锥度上。

注意区分管螺纹和普通螺纹的基本尺寸不同。

DN是公称直径测量方法①螺纹夹角的测量螺纹夹角也叫牙型角。

螺纹夹角的测量可通过测量侧面角来实现，螺纹侧面角是螺纹侧面与螺纹轴线的垂直面之间的夹角。

螺纹牙的近似轮廓在螺纹两侧直线段采样，对采样点进行直线最小二乘拟合。

②螺距的测量螺距是指螺纹上某一点至相邻螺纹牙上对应点之间的距离。

测量时必须平行于螺纹轴线。

③螺纹中径的测量螺纹中径是中径线沿垂直于轴线距离，中径线是一个假想的线。

采用机器视觉技术，设计螺纹参数测量自动检测系统，并对标准螺纹试样的螺纹夹角、螺距和中径等参数进行测量。

测量结果表明，螺纹参数在规定的误差范围之内。

由于视觉检测具有高效和可靠的特点，经过进一步考察，认为可用于生产实践中。

在通过螺丝螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。

相邻两牙侧面间的夹角称为牙型角。

常用普通螺纹的牙型为三角形，牙型角为60°。

螺纹钢筋符号【一级、二级、三级】及符号标注方法(2012-08-31 17:18:08)
世间万物存在很多的美，线性也是一种美，为什么称它美呢？因为它简单又从俗，人们用它来做符号更加的方便，让人理解起来更容易更易易记。

一、螺纹钢筋符号的表示
一级螺纹钢筋符号
一个椭圆里面加一竖代表一级螺纹钢筋。

二级螺纹钢筋符号
在一级螺纹钢筋符号的下面添加一横代表二级螺纹钢筋。

三级螺纹钢筋符号
一个椭圆里面两竖下面一横代表三级螺纺钢筋。

二、符号标注方法
1.钢筋的根数+Φ+直径数和等级
例：4Φ28
其中：4：表示钢筋的根数
Φ：表示钢筋等级直径符号
28：表示钢筋直径
2.标注钢筋的等级+直径数+@+相邻钢筋的中心距
例：Φ5 @ 100
其中：Φ：表示钢筋等级直径符号
5：表示钢筋直径
@：相等中心距符号
100：相邻钢筋的中心距（≤200mm）。

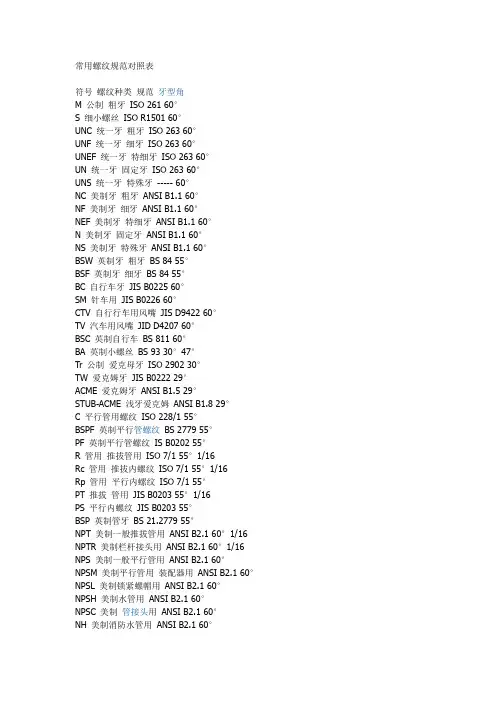

常用螺纹规范对照表符号螺纹种类规范牙型角M 公制粗牙ISO 261 60°S 细小螺丝ISO R1501 60°UNC 统一牙粗牙ISO 263 60°UNF 统一牙细牙ISO 263 60°UNEF 统一牙特细牙ISO 263 60°UN 统一牙固定牙ISO 263 60°UNS 统一牙特殊牙----- 60°NC 美制牙粗牙ANSI B1.1 60°NF 美制牙细牙ANSI B1.1 60°NEF 美制牙特细牙ANSI B1.1 60°N 美制牙固定牙ANSI B1.1 60°NS 美制牙特殊牙ANSI B1.1 60°BSW 英制牙粗牙BS 84 55°BSF 英制牙细牙BS 84 55°BC 自行车牙JIS B0225 60°SM 针车用JIS B0226 60°CTV 自行行车用风嘴JIS D9422 60°TV 汽车用风嘴JID D4207 60°BSC 英制自行车BS 811 60°BA 英制小螺丝BS 93 30°47°Tr 公制爱克母牙ISO 2902 30°TW 爱克姆牙JIS B0222 29°ACME 爱克姆牙ANSI B1.5 29°STUB-ACME 浅牙爱克姆ANSI B1.8 29°C 平行管用螺纹ISO 228/1 55°BSPF 英制平行管螺纹BS 2779 55°PF 英制平行管螺纹IS B0202 55°R 管用推拔管用ISO 7/1 55°1/16Rc 管用推拔内螺纹ISO 7/1 55°1/16Rp 管用平行内螺纹ISO 7/1 55°PT 推拔管用JIS B0203 55°1/16PS 平行内螺纹JIS B0203 55°BSP 英制管牙BS 21.2779 55°NPT 美制一般推拔管用ANSI B2.1 60°1/16 NPTR 美制栏杆接头用ANSI B2.1 60°1/16 NPS 美制一般平行管用ANSI B2.1 60°NPSM 美制平行管用装配器用ANSI B2.1 60°NPSL 美制锁紧螺帽用ANSI B2.1 60°NPSH 美制水管用ANSI B2.1 60°NPSC 美制管接头用ANSI B2.1 60°NH 美制消防水管用ANSI B2.1 60°NPSF 美制干封管用平行内螺纹ANSI B2.1 60°NPTI 美制干封管用平行ANSI B2.1 60°NPTF 美制干封管用推拔ANSI B2.1 60°1/16NGT 美制瓦斯用推拔ANSI B57.1 60°1/16NGS 美制瓦斯用平行ANSI B57.1 60°NGO 美制瓦斯用出口ANSI B57.1 60°SGT 美制瓦斯用特殊ANSI B57.1 60°1/8E 电灯泡用JIS C7709 圆V 瓦斯桶凡而用JIS B8245/6 55°3/26C 薄铜电线管用JIS B0204 80°常用规格（公制）M1.2*0.25 M2.5*0.45 M6*0.75 M10*0.75M1.4*0.3 M2.6*0.45 M6*1 M10*1M1.6*0.35 M3*0.5 M7*0.75 M10*1.25M1.7*0.25 M3*0.6 M7*1 M10*1.5M1.7*0.35 M3.5*0.6 M8*0.75 M11*1M1.8*0.35 M4*0.5 M8*1 M11*1.5M2*0.4 M4*0.7 M8*1.25 12*1M2.2*0.45 M5*0.5 M9*1 M12*1.25M2.3*0.45 M5*0.8 M9*1.25 M12*1.5常用规格（美制）0-80UNF 5-40UNC 10-32UNF 5/16〃-32UNEF1-64UNC 5-44UNV 12-24UNC 3/8〃-16UNC1-72UNF 6-32UNC 12-28UNF 3/8〃-24UNF2-56UNC 6-40UNF 12-32UNEF 3/8〃-32UNEF2-64UNF 5/32〃-32UNC 1/4〃-20UNC 7/16〃-14UNC 3-48UNC 8-32UNC 1/4〃-28UNF 7/16〃-20UNF3-56UNF 8-36UNF 1/4〃-32UNEF 7/16〃-28UNEF4-40UNC 3/16〃-24UNC 5/16〃-18UNC 1/2〃-13UNC 4-48UNF 10-24UNC 5/16〃-24UNF 1/2〃-20UNF常用规格（英制）1/8〃-40 1/2〃-12 1〃-8 2〃-4.55/32〃-32 9/16〃-12 1-1/8〃-7 2-1/8〃-43/16〃-24 5/8〃-11 1-1/4〃-7 2-1/4〃-47/32〃-24 11/16〃-11 1-3/8〃-6 2-1/2〃-41/4〃-20 3/4〃-16 1-1/2〃-6 2-3/4〃-45/16〃-18 13/16〃-10 1-5/8〃-5 3-1/4〃-43/8〃-16 7/8〃-9 1-1/4〃-5 3-1/2〃-4。
