高密度澄清池新技术手册

深度水处理系统工艺设计高密度澄清池1.简介深度水处理系统是一种用于处理废水和污水的先进工艺。

其中的一项重要设备是高密度澄清池。

高密度澄清池使用高效的澄清技术，能够高效地去除废水中的悬浮物、浑浊物以及沉淀物等，提高废水的澄清效果，减少废水污染。

2.设计原则(1)体积效率高：采用一流的材料和设计，能够在较小的占地面积上实现高效的水处理效果，降低运营成本。

(2)澄清效果好：能够高效地去除废水中的悬浮物、浑浊物、沉淀物等污染物质，确保澄清后的水质达到国家相关标准。

(3)运行稳定可靠：采用高质量的材料和工艺制造，结构坚固，使用寿命长，能够稳定运行。

(4)操作简便：具备自动化控制系统，操作简单，实时监控和调整水处理过程。

3.设计要点(1)设备选择：高密度澄清池通常由澄清池本体、悬浮物收集系统、底排泥系统、进水出水系统等部分组成。

关键设备的选择要考虑到水处理量、污染物特性、工艺要求等因素，并进行合理的配置。

(2)澄清效果提升：可以采用一些辅助措施来提高澄清效果，如气浮系统、药剂加入系统、反洗系统等。

气浮系统能够增加悬浮物的汇聚速度，加快澄清速度。

药剂加入系统能够提高悬浮物的沉降性能。

反洗系统可以及时清除澄清池中的沉淀物，保证其工作效果和寿命。

(3)自动化控制系统：配备自动化控制系统，可以实现实时监控和调整水处理过程。

可以根据进水水质、澄清效果等指标进行自动调整，保证水处理的稳定性和效果。

(4)安全性设计：对于澄清池来说，在设计时要考虑其结构的合理性和材料的选用，确保其使用安全可靠，并具备一定的防漏、防腐、防爆等措施。

4.设计计算与优化(1)确定处理量：根据实际场地的需求和设计要求，计算出澄清池的处理量。

(2)确定尺寸和结构：根据处理量和处理效果要求，计算出澄清池的尺寸和结构。

通常来说，澄清池的高度可以根据水深和上下水位差来确定，横截面积可以根据水处理流速来确定。

同时，在设计时要考虑到澄清池的排放和清理的方便性。

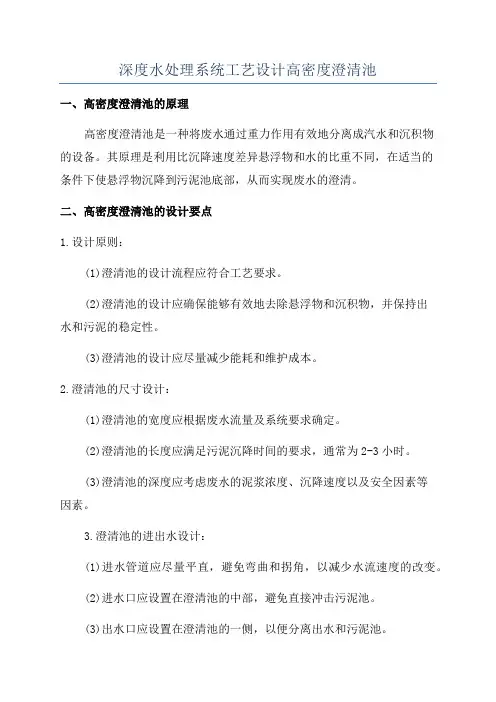

深度水处理系统工艺设计高密度澄清池一、高密度澄清池的原理高密度澄清池是一种将废水通过重力作用有效地分离成汽水和沉积物的设备。

其原理是利用比沉降速度差异悬浮物和水的比重不同，在适当的条件下使悬浮物沉降到污泥池底部，从而实现废水的澄清。

二、高密度澄清池的设计要点1.设计原则：(1)澄清池的设计流程应符合工艺要求。

(2)澄清池的设计应确保能够有效地去除悬浮物和沉积物，并保持出水和污泥的稳定性。

(3)澄清池的设计应尽量减少能耗和维护成本。

2.澄清池的尺寸设计：(1)澄清池的宽度应根据废水流量及系统要求确定。

(2)澄清池的长度应满足污泥沉降时间的要求，通常为2-3小时。

(3)澄清池的深度应考虑废水的泥浆浓度、沉降速度以及安全因素等因素。

3.澄清池的进出水设计：(1)进水管道应尽量平直，避免弯曲和拐角，以减少水流速度的改变。

(2)进水口应设置在澄清池的中部，避免直接冲击污泥池。

(3)出水口应设置在澄清池的一侧，以便分离出水和污泥池。

4.澄清池的气体排放设计：(1)澄清池应设置气体排放设施，以处理废水中的气体，避免产生恶臭和有害物质。

(2)气体排放设施应设置在污泥池的上部，以便快速排出气体。

5.澄清池的污泥处理设计：(1)污泥池应具备良好的沉淀条件和排泥功能，以确保污泥的稳定性和易于处理。

(2)污泥排放口应设置在底部，以便定期清理和处理污泥。

三、高密度澄清池的优势1.澄清效果好：高密度澄清池可以有效去除废水中的悬浮物、污泥和浮游生物，提高废水的澄清度和净化效果。

2.占地面积小：由于高密度澄清池的设计合理，可以有效地减小池体的体积，从而减小占地面积。

3.能耗低：高密度澄清池的工艺设计使得水流经过池体时阻力小，从而减少了能耗的消耗。

4.维护方便：高密度澄清池的结构简单、操作方便，清理污泥和维护设备都相对容易。

总结：通过合理的工艺设计，高密度澄清池可以有效地去除废水中的悬浮物、污泥和浮游生物，提高水质的净化效果。

同时，它还具有占地面积小、能耗低和维护方便等优点。

高效沉淀池技术工艺概述：高效沉淀池工艺是依托污泥混凝、循环、斜管分离及浓缩等多种理论，通过合理的水力和结构设计，开发出的集泥水分离与污泥浓缩功能于一体的新一代沉淀工艺。

该工艺特殊的反应区和澄清区设计，尤其适用于中水回用和各类废水高标准排放领域。

工艺原理：高效沉淀池由反应区和澄清区两部分组成。

反应区包括混合反应区和推流反应区；澄清区包括入口预沉区、斜管沉淀区及浓缩区。

反应区：泥渣、药剂、原水在混合反应区通过搅拌快速混合、凝聚，并在叶轮的提升作用下进入推流反应区完成慢速絮凝反应，以结成较大的絮凝体。

整个反应区（混合和推流反应区）可以获得大量高密度均质的矾花，水中的悬浮物以这种矾花为载体，可以在沉淀区快速沉降，而不影响出水水质。

澄清区：矾花慢速的从推流反应区进入预沉区，使得大部分矾花在预沉区沉淀，剩余矾花在斜管沉淀区沉淀进入浓缩区累积、浓缩，澄清水通过集水槽收集进入后续处理构筑物。

浓缩区絮体经泵提升回流至反应池进水端循环利用，以保障系统絮体的浓度，增强系统的抗负荷能力；集泥坑内絮体及污泥由泵排出，进入污泥处理系统。

工艺优势：•絮凝体循环利用，可节约10%至30%的药剂。

•沉淀区布置斜管，提升了沉淀效果，出水水质好。

•矾花密度高且均质，使系统的沉淀速度可达20 m／h-40m／h，有效的减小了占地面积。

•排放的絮体浓度高达30-550g/L，可直接进行脱水，无需经浓缩池浓缩处理。

•采用絮体回流技术，有效的保障了系统絮体浓度，使得系统耐冲击负荷能力强。

•处理效率高，单位面积产水量大，占地面积小，土建投资低，尤其适用于改扩建工程。

应用领域：◎生活污水及工业废水的深度处理。

◎中水回用的预处理。

◎自然水体的初级絮凝沉淀。

◎原有水厂提标改造。

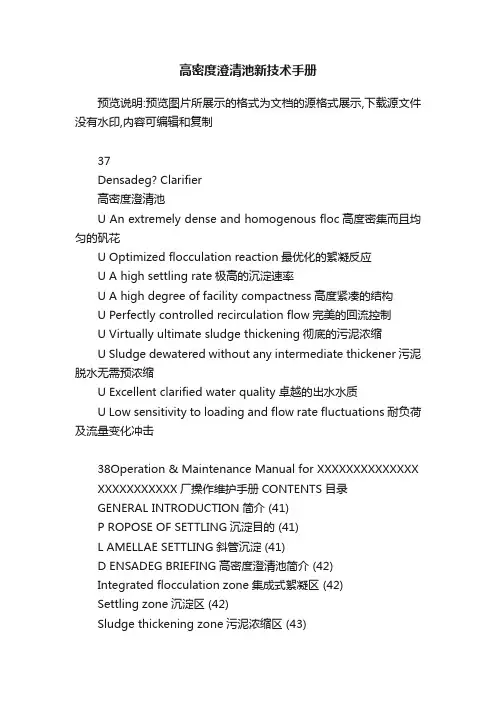

高密度澄清池新技术手册预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制37Densadeg? Clarifier高密度澄清池U An extremely dense and homogenous floc高度密集而且均匀的矾花U Optimized flocculation reaction最优化的絮凝反应U A high settling rate极高的沉淀速率U A high degree of facility compactness高度紧凑的结构U Perfectly controlled recirculation flow完美的回流控制U Virtually ultimate sludge thickening彻底的污泥浓缩U Sludge dewatered without any intermediate thickener污泥脱水无需预浓缩U Excellent clarified water quality 卓越的出水水质U Low sensitivity to loading and flow rate fluctuations 耐负荷及流量变化冲击38Operation & Maintenance Manual for XXXXXXXXXXXXXX XXXXXXXXXXX厂操作维护手册CONTENTS目录GENERAL INTRODUCTION简介 (41)P ROPOSE OF SETTLING沉淀目的 (41)L AMELLAE SETTLING斜管沉淀 (41)D ENSADEG BRIEFING高密度澄清池简介 (42)Integrated flocculation zone集成式絮凝区 (42)Settling zone沉淀区 (42)Sludge thickening zone污泥浓缩区 (43)D ETAILS OF D ENSADEG高密度澄清池详述 (43)Sketch of Densadeg高密池简图 (43)Process Composition工艺组成 (44)Flash mixing tank快速搅拌池 (44)Reactor tank反应池 (45)Reactor turbine speed反应池搅拌器速度 (45)Sludge recirculation污泥回流 (45)Settling tank沉淀池 (46)DESIGN BRIEF设计简介 (47)P ROCESS FLOW工艺流程 (47)D ESIGN PARAMETERS设计参数 (47)Reactors反应池 (47)Settling tanks沉淀池 (47)Clarified water collection troughs集水槽 (48)Grease tanks浮油池 (48)Sludge recirculation & extraction污泥回流及排放 (48)Post coagulation后混凝 (48)D ESIGN FOR AUTOMATION自动化设计 (49)Lime dosing石灰投加 (49)Coagulant dosing混凝剂投加 (49)Flocculant dosing絮凝剂投加 (49)Calcium carbonate dosing碳酸钠投加 (49)Sulphuric acid dosing硫酸投加 (49)Start/stop of reactor agitators反应池搅拌器的启停 (49)Start/stop of sludge scrapers刮泥机的启停 (49)Sludge recirculation污泥回流 (50)Sludge extraction污泥排放 (50)Start/stop of post-coagulation agitators后混凝搅拌器的启停(50)D ESIGN FOR SAFETY安全设计 (50)Lack of coagulant or flocculant缺少混凝剂或絮凝剂 (50)Sludge level in settling tank too high沉淀区泥位过高 (50)Sludge level in settling tank too low沉淀区泥位过低 (50)Torque on sludge scraper drive too high刮泥机驱动器扭矩过高 (51)Poor treatment quality处理效果差 (51)MAIN EQUIPMENT主要设备 (53)F LOCCULATION TURBINE絮凝搅拌器 (53)S LUDGE SCRAPER刮泥机 (54)D RIVE UNIT OF SLUDGE SCRAPER刮泥机驱动器 (54)S LUDGE PUMP污泥泵 (55)S LUDGE LEVEL DETECTOR泥位计 (56)M IXER IN GREASE TANK浮油池搅拌器 (56)Densadeg? Clarifier 39 S CUM PUMP吸污泵 (57)M ANUAL GATE VALVE手动闸阀 (58)N ON RETURN VALVE止回阀 (58)F LOAT SWITCH浮球开关 (59)F LOAT SWITCH浮球开关 (59)M IXER FOR POST-COAGULATION后混凝搅拌器 (59)P H METER P H计 (60)L AMELLAR MODULE 斜管: (61)O UTLET TROUGH集水槽 (61)D ENSADEG INLET PENSTOCK高密池进水闸板 (61)G REASE REMOVAL SKIMMER撇油器 (61)M ANUAL GATE VALVE手动闸阀 (62)M ANUAL GATE VALVE手动闸阀 (62)S OLENOID VALVE电磁阀 (63)S TOP LOG止水板 (63)COMMISSIONING调试 (65)P RELIMINARY CHECKS准备工作 (65)P OLYMER STORAGE AND DISPENSING聚合物的贮存和投加(66)C OAGULANT STORAGE AND DISPENSING混凝剂的贮存和投加 (66)D ENSADEG? NORMAL OPERATION高密池正常运行 (67)System in manual operation系统手动运行 (67)System waiting for an operating signal设备等待运行信号 (67) Preliminary flocculation初步絮凝 (68)Production运行 (68)S TARTING UP启动 (69)S UPPLYING D ENSADEG供水 (69)I NSPECTION PRIOR TO SWITCHING TO STABILIZED OPERATION切换到稳定运行前的检查 (69)E XTRACTION START-UP启动排泥 (70)Extraction start-up启动排泥 (70)Normal extraction正常排泥 (70)Extraction accelerated by 1st excess torque第一级过扭矩造成的加速排泥 (70)Extraction accelerated by excessively high sludge level泥位过高造成的加速排泥 (71)Extraction inhibited due to excessively low level泥位过低造成的禁止排泥 (71)Calculating extraction pump frequency/duration计算排泥泵的频率/周期 (71)OPERATION运行 (72)F LASH MIXING TANK快速搅拌池 (72)R EACTOR TANK反应池 (72)P OLYMER DOSING聚合物投加 (72)R EACTOR TURBINE SPEED反应池搅拌器速度 (73)Increasing speed提高转速 (73)Decreasing speed降低转速 (73)P ERCENTAGE OF SLUDGE IN REACTION TANK反应池中污泥的百分比 (73)Control principle of recirculation sludge percentage回流污泥比率的控制原则 (73)Sludge recirculation adjustments污泥回流调节 (74)S LUDGE RECIRCULATION污泥回流 (74)Screw pump adjustment螺杆泵的调节 (75)Recovery pump恢复泵 (75)S LUDGE BLANKET LEVEL泥位 (75)High level detection高泥位检测 (75)Low level detection低泥位检测 (76)Sludge collection points污泥采集点 (76)Inspection& sampling检查和取样 (77)高密度澄清池40Operation & Maintenance Manual for XXXXXXXXXXXXXX S LUDGE EXTRACTION排泥 (78)Balance平衡 (78)Calculation formula计算公式 (78)Extracted sludge characteristics排出污泥的特征 (78)Adjustment of the sludge extraction排泥的调节 (79)Principle原理 (79)D ENSADEG SCRAPPER高密度澄清池刮泥机 (79)R OUTINE INSPECTION日常检查 (80)O PERATING MAINTENANCE运行中的维护 (80)Visual inspection of water surfaces目视检查水面 (80)Partial drainage of structure and cleaning lamellar部分放空和斜管清洗 (80)Total structure drainage and access to floor全部放空进入池底(81)O PERATION LOGBOOK运行日志 (81)MAINTENANCE维护 (84)E LECTRO-MECHANICAL EQUIPMENT机电设备 (84)I NSTRUMENTATION仪表仪器 (84)Sludge blanket level measurement泥位测量 (84)Polymer injection controller聚合物投加控制 (85)Scraper torque detector刮泥机扭矩开关 (85)Flow meter流量计 (85)R ECIRCULATION AND EXTRACTION PUMPS AND PIPING污泥回流和排泥的泵和管道 (85)P IPES管道 (85)D ENSADEG SYSTEM高密度澄清池系统 (86)Reactor反应池 (86)Plug reactor加速絮凝反应器 (87)Densadeg settling tank高密池沉淀池 (87)M AINTENANCE & LUBRICATION维护和润滑 (88)Units requiring lubrication需要润滑的部位 (88)Reaction tank mixer reduction gear反应池搅拌器的减速箱 (89) Maintenance维护 (89)S HUTDOWN INSTRUCTIONS停车指导 (89)Shutdown procedure停车步骤 (89)Short duration shutdown短时间停车 (89)Extended shutdown长时间停车 (90)TROUBLESHOOTING故障诊断 (91)APPENDICES附录 (99)D ENSADEG GENERAL ASSEMBLY高密池组合 (99)D ENSADEG OPERATING INSTRUCTION SHEET高密池运行记录表 (100)S UMMARY OF TYPE P LUBRICATION POINTS型号P的设备加油点汇总 (101)S UMMARY OF TYPE PH LUBRICATION POINTS型号PH的设备加油点汇总 (102)L UBRICANT EQUIVALENCE CHART润滑油对照表 (103)XXXXXXXXXXX厂操作维护手册Densadeg ? Clarifier 41 高密度澄清池CHAPTER 1第1章GENERAL INTRODUCTION 简介 P ROPOSE OF SETTLING 沉淀目的Settling is the separation technique often used for SS and colloids (collected in the form of floc after the coagulation-flocculation stage) removal.沉淀是一种常用于悬浮颗粒物及胶体（在混凝-絮凝后表现为矾花的形式）分离的工艺。

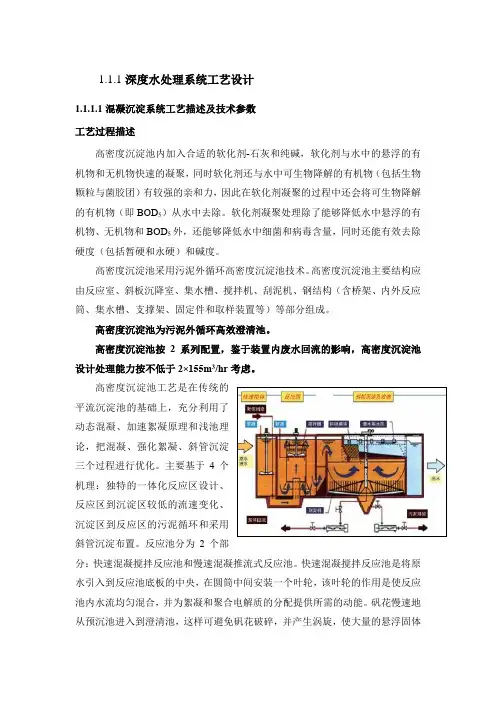

1.1.1深度水处理系统工艺设计1.1.1.1混凝沉淀系统工艺描述及技术参数工艺过程描述高密度沉淀池内加入合适的软化剂-石灰和纯碱，软化剂与水中的悬浮的有机物和无机物快速的凝聚，同时软化剂还与水中可生物降解的有机物（包括生物颗粒与菌胶团）有较强的亲和力，因此在软化剂凝聚的过程中还会将可生物降解的有机物（即BOD5）从水中去除。

软化剂凝聚处理除了能够降低水中悬浮的有机物、无机物和BOD5外，还能够降低水中细菌和病毒含量，同时还能有效去除硬度（包括暂硬和永硬）和碱度。

高密度沉淀池采用污泥外循环高密度沉淀池技术。

高密度沉淀池主要结构应由反应室、斜板沉降室、集水槽、搅拌机、刮泥机、钢结构（含桥架、内外反应筒、集水槽、支撑架、固定件和取样装置等）等部分组成。

高密度沉淀池为污泥外循环高效澄清池。

高密度沉淀池按2系列配置，鉴于装置内废水回流的影响，高密度沉淀池设计处理能力按不低于2×155m3/hr考虑。

高密度沉淀池工艺是在传统的平流沉淀池的基础上，充分利用了动态混凝、加速絮凝原理和浅池理论，把混凝、强化絮凝、斜管沉淀三个过程进行优化。

主要基于4个机理：独特的一体化反应区设计、反应区到沉淀区较低的流速变化、沉淀区到反应区的污泥循环和采用斜管沉淀布置。

反应池分为2个部分：快速混凝搅拌反应池和慢速混凝推流式反应池。

快速混凝搅拌反应池是将原水引入到反应池底板的中央，在圆筒中间安装一个叶轮，该叶轮的作用是使反应池内水流均匀混合，并为絮凝和聚合电解质的分配提供所需的动能。

矾花慢速地从预沉池进入到澄清池，这样可避免矾花破碎，并产生涡旋，使大量的悬浮固体颗粒在该区均匀沉积。

矾花在澄清池下部汇集成污泥并浓缩。

浓缩区分为两层：上层为再循环污泥的浓缩，下层是产生大量浓缩污泥的地方。

逆流式斜管沉淀区将剩余的矾花沉淀。

通过固定在清水收集槽进行水力分布，斜管将提高水流均匀分配。

清水由一个集水槽系统收回。

絮凝物堆积在澄清池下部，形成的污泥也在这部分区域浓缩。

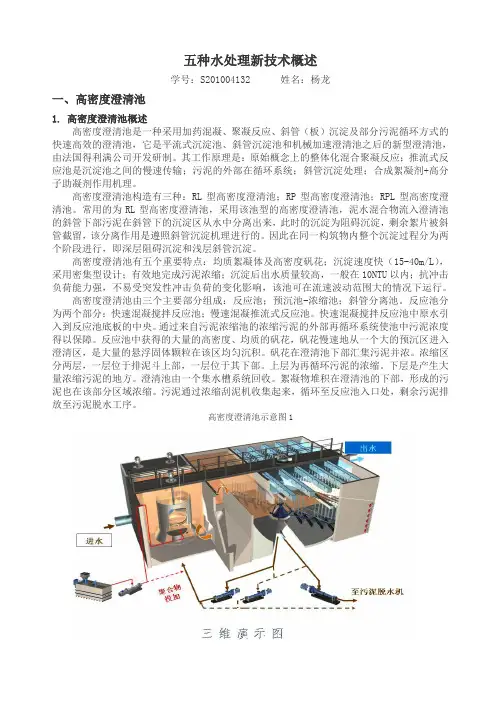

五种水处理新技术概述学号：S201004132 姓名：杨龙一、高密度澄清池1. 高密度澄清池概述高密度澄清池是一种采用加药混凝、聚凝反应、斜管（板）沉淀及部分污泥循环方式的快速高效的澄清池，它是平流式沉淀池、斜管沉淀池和机械加速澄清池之后的新型澄清池，由法国得利满公司开发研制。

其工作原理是：原始概念上的整体化混合聚凝反应；推流式反应池是沉淀池之间的慢速传输；污泥的外部在循环系统；斜管沉淀处理；合成絮凝剂+高分子助凝剂作用机理。

高密度澄清池构造有三种：RL型高密度澄清池；RP型高密度澄清池；RPL型高密度澄清池。

常用的为RL型高密度澄清池，采用该池型的高密度澄清池，泥水混合物流入澄清池的斜管下部污泥在斜管下的沉淀区从水中分离出来，此时的沉淀为阻碍沉淀，剩余絮片被斜管截留，该分离作用是遵照斜管沉淀机理进行的。

因此在同一构筑物内整个沉淀过程分为两个阶段进行，即深层阻碍沉淀和浅层斜管沉淀。

高密度澄清池有五个重要特点：均质絮凝体及高密度矾花；沉淀速度快（15-40m/L），采用密集型设计；有效地完成污泥浓缩；沉淀后出水质量较高，一般在10NTU以内；抗冲击负荷能力强，不易受突发性冲击负荷的变化影响，该池可在流速波动范围大的情况下运行。

高密度澄清池由三个主要部分组成：反应池；预沉池-浓缩池；斜管分离池。

反应池分为两个部分：快速混凝搅拌反应池；慢速混凝推流式反应池。

快速混凝搅拌反应池中原水引入到反应池底板的中央。

通过来自污泥浓缩池的浓缩污泥的外部再循环系统使池中污泥浓度得以保障。

反应池中获得的大量的高密度、均质的矾花，矾花慢速地从一个大的预沉区进入澄清区，是大量的悬浮固体颗粒在该区均匀沉积。

矾花在澄清池下部汇集污泥并浓。

浓缩区分两层，一层位于排泥斗上部，一层位于其下部。

上层为再循环污泥的浓缩。

下层是产生大量浓缩污泥的地方。

澄清池由一个集水槽系统回收。

絮凝物堆积在澄清池的下部，形成的污泥也在该部分区域浓缩。

污泥通过浓缩刮泥机收集起来，循环至反应池入口处，剩余污泥排放至污泥脱水工序。

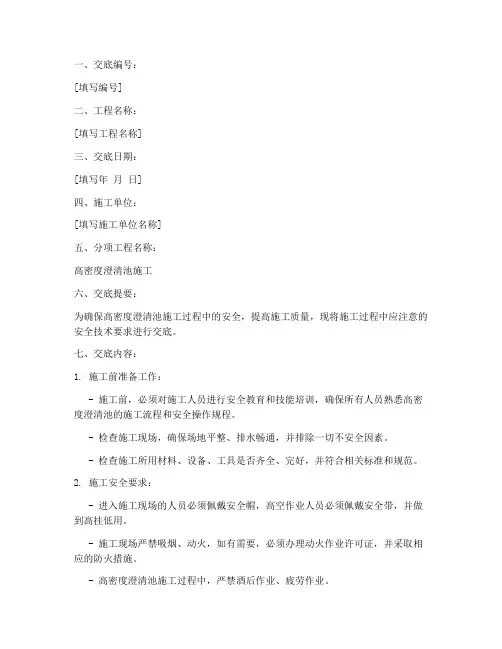

一、交底编号：[填写编号]二、工程名称：[填写工程名称]三、交底日期：[填写年月日]四、施工单位：[填写施工单位名称]五、分项工程名称：高密度澄清池施工六、交底提要：为确保高密度澄清池施工过程中的安全，提高施工质量，现将施工过程中应注意的安全技术要求进行交底。

七、交底内容：1. 施工前准备工作：- 施工前，必须对施工人员进行安全教育和技能培训，确保所有人员熟悉高密度澄清池的施工流程和安全操作规程。

- 检查施工现场，确保场地平整、排水畅通，并排除一切不安全因素。

- 检查施工所用材料、设备、工具是否齐全、完好，并符合相关标准和规范。

2. 施工安全要求：- 进入施工现场的人员必须佩戴安全帽，高空作业人员必须佩戴安全带，并做到高挂低用。

- 施工现场严禁吸烟、动火，如有需要，必须办理动火作业许可证，并采取相应的防火措施。

- 高密度澄清池施工过程中，严禁酒后作业、疲劳作业。

- 严格遵守施工操作规程，确保施工过程安全有序。

3. 设备操作安全：- 操作设备前，必须仔细阅读设备操作手册，了解设备性能、操作步骤和注意事项。

- 操作设备时，必须按照设备操作规程进行，严禁违规操作。

- 设备运行过程中，严禁人员靠近危险区域，确保人身安全。

4. 模板安装与拆除：- 模板安装前，必须检查模板质量，确保无变形、损坏等问题。

- 模板安装过程中，严禁站在模板边缘或悬空作业。

- 模板拆除时，必须按照拆除顺序进行，严禁盲目拆除。

- 拆除模板时，严禁抛掷模板，防止伤人。

5. 高处作业安全：- 高处作业时，必须佩戴安全带，并确保安全带连接牢固。

- 高处作业平台必须牢固可靠，并设置安全防护栏杆。

- 高处作业人员必须严格遵守操作规程，严禁违规操作。

6. 应急救援措施：- 施工现场必须配备必要的应急救援设备，如急救箱、灭火器等。

- 施工人员必须掌握基本的急救知识和技能。

- 发生安全事故时，立即启动应急救援预案，确保人员安全。

八、交底人：[填写交底人姓名及职务]九、接受人：[填写接受人姓名及职务]十、备注：本安全技术交底适用于高密度澄清池施工全过程，施工人员必须严格遵守，确保施工安全。

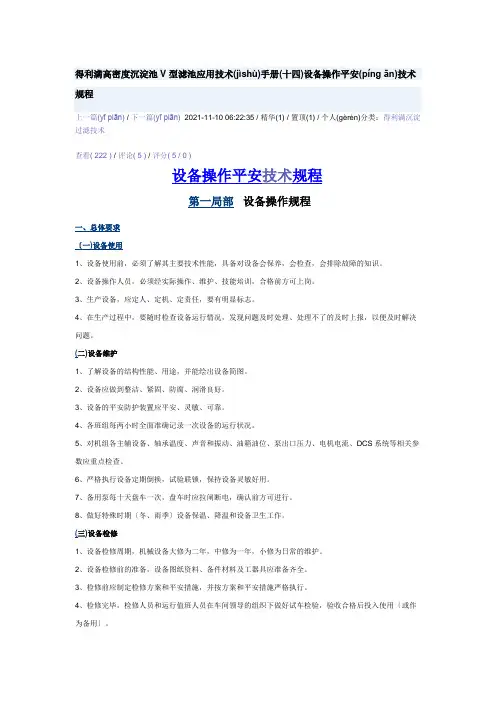

得利满高密度沉淀池V 型滤池应用技术(jìshù)手册(十四)设备操作平安(píng ān)技术规程上一篇(yī piān) / 下一篇(yī piān) 2021-11-10 06:22:35 / 精华(1) / 置顶(1) / 个人(gèrén)分类：得利满沉淀过滤技术查看( 222 ) / 评论( 5 ) / 评分( 5 / 0 )设备操作平安技术规程第一局部设备操作规程一、总体要求〔一)设备使用1、设备使用前，必须了解其主要技术性能，具备对设备会保养，会检查，会排除故障的知识。

2、设备操作人员，必须经实际操作、维护、技能培训，合格前方可上岗。

3、生产设备，应定人、定机、定责任，要有明显标志。

4、在生产过程中，要随时检查设备运行情况，发现问题及时处理、处理不了的及时上报，以便及时解决问题。

(二)设备维护1、了解设备的结构性能、用途，并能绘出设备简图。

2、设备应做到整洁、紧固、防腐、润滑良好。

3、设备的平安防护装置应平安、灵敏、可靠。

4、各班组每两小时全面准确记录一次设备的运行状况。

5、对机组各主辅设备、轴承温度、声音和振动、油箱油位、泵出口压力、电机电流、DCS系统等相关参数应重点检查。

6、严格执行设备定期倒换，试验联锁，保持设备灵敏好用。

7、备用泵每十天盘车一次，盘车时应拉闸断电，确认前方可进行。

8、做好特殊时期〔冬、雨季〕设备保温、降温和设备卫生工作。

(三)设备检修1、设备检修周期，机械设备大修为二年，中修为一年，小修为日常的维护。

2、设备检修前的准备，设备图纸资料、备件材料及工器具应准备齐全。

3、检修前应制定检修方案和平安措施，并按方案和平安措施严格执行。

4、检修完毕，检修人员和运行值班人员在车间领导的组织下做好试车检验，验收合格后投入使用〔或作为备用〕。

(四)设备操作一〕准备工作1、备的操作(cāozuò)必须由两人以上执行，正职监护，副职操作。

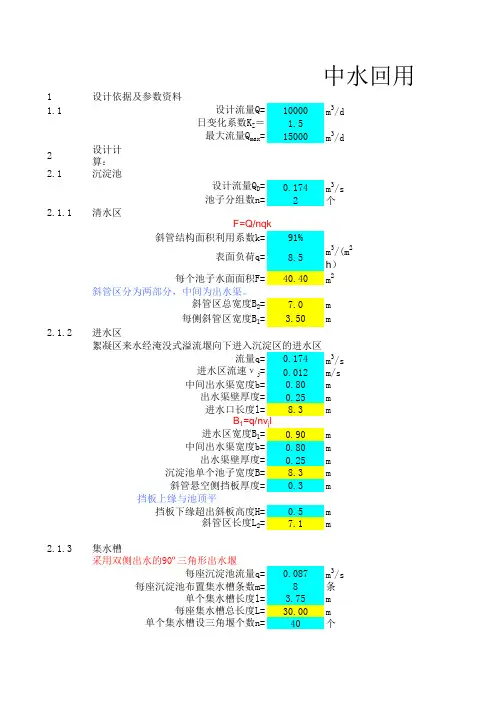

中间总集水槽宽度：B=（）=×（×）= 40000t/d 高密度澄清池设计计算书一、设计水量 Q=40000t/d=h=s二、构筑物设计水的有效水深：本项目的有效水深按米设计。

1、絮凝池：停留时间6～10min ，取8min 。

则有效容积：V=×8/60=m平面有效面积：A==。

取絮凝池为正方形，则计算并取整后。

絮凝池的有效容积：××（设计水深）=221m 。

原水在絮凝池中的停留时间为2、澄清区斜管上升流速：12～25m/h ，取m/h 。

——斜管面积A =； 沉淀段入口流速取60m/h 。

——沉淀入口段面积A =；取B=。

从已知条件中可以列出方程：X·X1=——① （）·（）= ——② 可以推出：A=当X=11时 A=＞0当X=时 A=＜0所以取X=11。

即澄清池的尺寸：11m×11m×=原水在澄清池中的停留时间：t===；斜管区面积：×=水在斜管区的上升流速：=s=s=h1从而计算出沉淀入口段的尺寸：11m×。

沉淀入口段的过堰流速取s，则水层高度：÷÷11=。

另外考虑到此处设置堰的目的是使推流段经混凝的原水均匀的进入到沉淀段，流速应该比较低，应该以不破坏絮体为目的。

因此，考虑一些因素，取的水层高度。

如果按照堰上水深的公式去计算：h=（Q/）=（×11）=。

则流速为s。

这么大的流速经混凝的原水从推流段进入到沉淀段，则絮体可能被破坏。

因此，取的水层高度。

推流段的停留时间3～5min，取4min。

V=×4/60=111m则宽度：111÷÷11=，取。

反应段至推流段的竖流通道的流速取s，则高度：÷÷=。

取，考虑到此处底部要做一些土建结构的处理。

见图纸。

3、污泥回流及排放系统污泥循环系数～，取。

×=50m/h，泵的扬程取20mH O。
