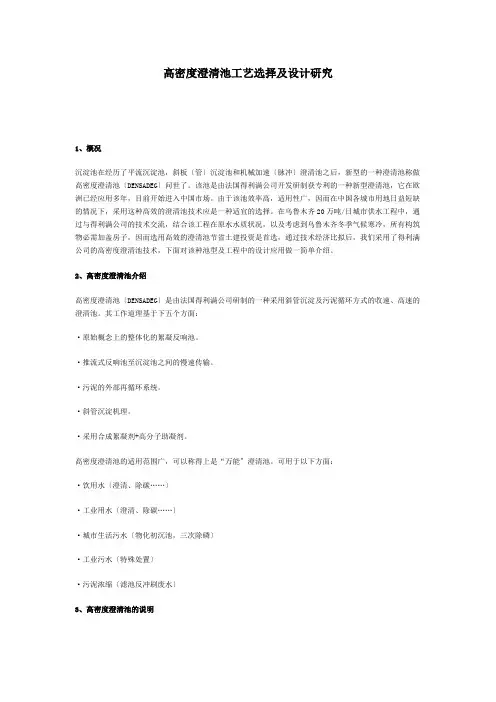

高密度澄清池工艺选择及设计研究1、概况沉淀池在经历了平流沉淀池，斜板〔管〕沉淀池和机械加速〔脉冲〕澄清池之后，新型的一种澄清池称做高密度澄清池〔DENSADEG〕问世了。

该池是由法国得利满公司开发研制获专利的一种新型澄清池，它在欧洲已经应用多年，目前开始进入中国市场。

由于该池效率高，适用性广，因而在中国各城市用地日益短缺的情况下，采用这种高效的澄清池技术应是一种适宜的选择。

在乌鲁木齐20万吨/日城市供水工程中，通过与得利满公司的技术交流，结合该工程在原水水质状况，以及考虑到乌鲁木齐冬季气候寒冷，所有构筑物必需加盖房子，因而选用高效的澄清池节省土建投资是首选，通过技术经济比拟后，我们采用了得利满公司的高密度澄清池技术，下面对该种池型及工程中的设计应用做一简单介绍。

2、高密度澄清池介绍高密度澄清池〔DENSADEG〕是由法国得利满公司研制的一种采用斜管沉淀及污泥循环方式的收速、高速的澄清池。

其工作道理基于下五个方面：·原始概念上的整体化的絮凝反响池。

·推流式反响池至沉淀池之间的慢速传输。

·污泥的外部再循环系统。

·斜管沉淀机理。

·采用合成絮凝剂+高分子助凝剂。

高密度澄清池的适用范围广，可以称得上是“万能〞澄清池。

可用于以下方面：·饮用水〔澄清、除碳……〕·工业用水〔澄清、除碳……〕·城市生活污水〔物化初沉池，三次除磷〕·工业污水〔特殊处置〕·污泥浓缩〔滤池反冲刷废水〕3、高密度澄清池的说明RL型高密度澄清池。

〔多用生活用水处置工艺，及生活污水处置工艺。

〕该池是目前使用范围最广的一种高密度澄清池〔95%的工程采用〕。

采用该类型的高密度澄清池，水泥混合物流入澄清池的斜管下部，污泥在斜管下的沉淀区从水中别离出来，此时的沉淀为阻碍沉淀；残剩絮片被斜管截留，该别离作用是遵照斜管沉淀机理进行的。

因此，在同一构筑物内整个沉淀过程就为两个阶段进行：深层阻研沉淀、浅层斜管沉淀。

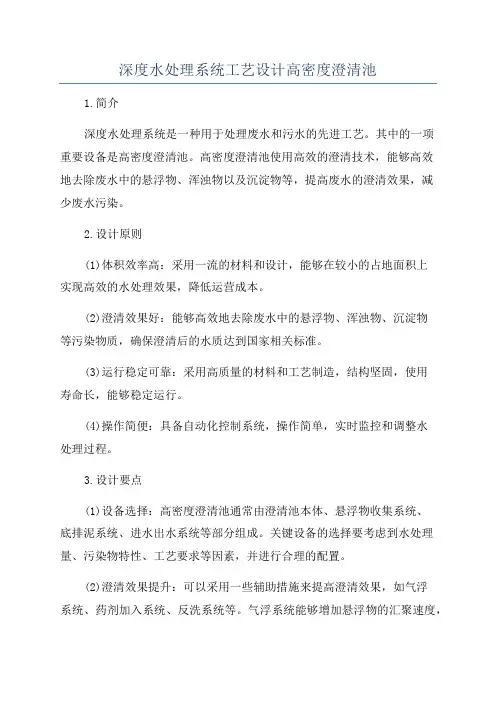

深度水处理系统工艺设计高密度澄清池1.简介深度水处理系统是一种用于处理废水和污水的先进工艺。

其中的一项重要设备是高密度澄清池。

高密度澄清池使用高效的澄清技术，能够高效地去除废水中的悬浮物、浑浊物以及沉淀物等，提高废水的澄清效果，减少废水污染。

2.设计原则(1)体积效率高：采用一流的材料和设计，能够在较小的占地面积上实现高效的水处理效果，降低运营成本。

(2)澄清效果好：能够高效地去除废水中的悬浮物、浑浊物、沉淀物等污染物质，确保澄清后的水质达到国家相关标准。

(3)运行稳定可靠：采用高质量的材料和工艺制造，结构坚固，使用寿命长，能够稳定运行。

(4)操作简便：具备自动化控制系统，操作简单，实时监控和调整水处理过程。

3.设计要点(1)设备选择：高密度澄清池通常由澄清池本体、悬浮物收集系统、底排泥系统、进水出水系统等部分组成。

关键设备的选择要考虑到水处理量、污染物特性、工艺要求等因素，并进行合理的配置。

(2)澄清效果提升：可以采用一些辅助措施来提高澄清效果，如气浮系统、药剂加入系统、反洗系统等。

气浮系统能够增加悬浮物的汇聚速度，加快澄清速度。

药剂加入系统能够提高悬浮物的沉降性能。

反洗系统可以及时清除澄清池中的沉淀物，保证其工作效果和寿命。

(3)自动化控制系统：配备自动化控制系统，可以实现实时监控和调整水处理过程。

可以根据进水水质、澄清效果等指标进行自动调整，保证水处理的稳定性和效果。

(4)安全性设计：对于澄清池来说，在设计时要考虑其结构的合理性和材料的选用，确保其使用安全可靠，并具备一定的防漏、防腐、防爆等措施。

4.设计计算与优化(1)确定处理量：根据实际场地的需求和设计要求，计算出澄清池的处理量。

(2)确定尺寸和结构：根据处理量和处理效果要求，计算出澄清池的尺寸和结构。

通常来说，澄清池的高度可以根据水深和上下水位差来确定，横截面积可以根据水处理流速来确定。

同时，在设计时要考虑到澄清池的排放和清理的方便性。

1 高密度沉淀池基本原理、运行特点介绍高密度澄清池 ( DENSADEG®)是由法国得利满公司开发研制并获专利的一种池型，在欧洲已经应用多年，该池表面水力负荷可达23m3 /( m 2·h) ，在水质适应性和抗冲击负荷能力上比机械搅拌澄清池更强，效率更高，出水水质更好，占地面积更小，而且在寒冷地区便于修建外围护结构保温。

1.1 高密度澄清池基本原理和构成高密度澄清池综合了斜管沉淀和泥渣循环回流的优点，其工作原理基于以下五个方面：（1）原始概念上整体化的絮凝反应池；（2）推流式反应池至沉淀池之间的慢速传输；（3）泥渣的外部再循环系统；（4）斜管沉淀机理；（5）采用混凝剂+高分子助凝剂。

高密度澄清池的工艺构成可分为反区、预沉- 浓缩区、斜管分离区三个主要部分，详见图 1。

（1）反应区在该区进行物理—化学反应。

反应区分为两个部分，具有不同的絮凝能量，中心区域配有一个轴流叶轮，使流量在反应区内快速絮凝和循环；在周边区域，主要是柱塞流使絮凝以较慢速度进行，并分散低能量以确保絮状物增大致密。

加注混凝剂的原水经高密度澄清池前部的快速混合池混合后进入反应区，与浓缩区的部分沉淀泥渣混合，在絮凝区内投加助凝剂并完成絮凝反应。

经搅拌反应后的出水以推流形式进入沉淀区域。

反应池中悬浮固体( 絮状物或沉淀物) 的浓度保持在最佳状态，泥渣浓度通过来自泥渣浓缩区的浓缩泥渣的外部循环得以维持。

因此，反应区可获得大量高密度、均质的矾花，以满足接触絮凝要求。

这些絮状物以较高的速度进入预沉区域。

（2）预沉—浓缩区絮凝物进入面积较大的预沉区时流入速度放缓，这样可避免造成絮凝物的破裂及涡流的形成，也使绝大部分的悬浮固体在该区沉淀。

沉降的泥渣在澄清池下部汇集并在刮泥机的持续工作中浓缩。

浓缩区分为两层，分别位于排泥斗上部和下部。

上层使循环泥渣浓缩，泥渣在该区的停留时间为几小时，部分浓缩泥渣在设于污泥泵房的螺杆泵的作用下循环至反应池入口，以维持最佳的固体浓度，使低浊水和短时高浊水均能在最佳浊度条件下被澄清。

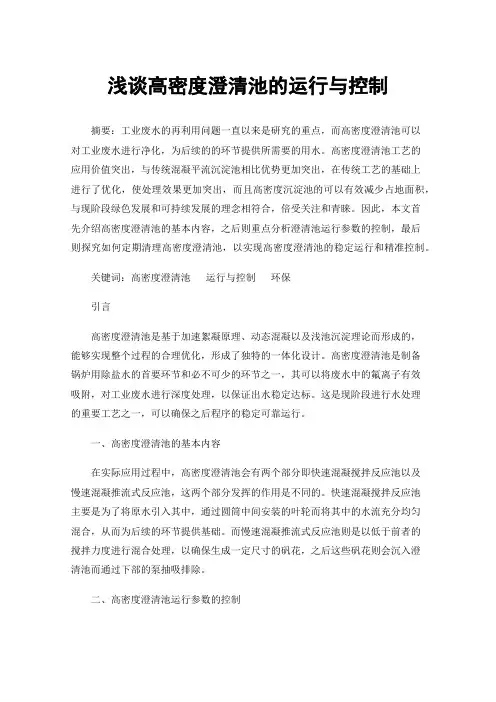

浅谈高密度澄清池的运行与控制摘要：工业废水的再利用问题一直以来是研究的重点，而高密度澄清池可以对工业废水进行净化，为后续的的环节提供所需要的用水。

高密度澄清池工艺的应用价值突出，与传统混凝平流沉淀池相比优势更加突出，在传统工艺的基础上进行了优化，使处理效果更加突出，而且高密度沉淀池的可以有效减少占地面积，与现阶段绿色发展和可持续发展的理念相符合，倍受关注和青睐。

因此，本文首先介绍高密度澄清池的基本内容，之后则重点分析澄清池运行参数的控制，最后则探究如何定期清理高密度澄清池，以实现高密度澄清池的稳定运行和精准控制。

关键词：高密度澄清池运行与控制环保引言高密度澄清池是基于加速絮凝原理、动态混凝以及浅池沉淀理论而形成的，能够实现整个过程的合理优化，形成了独特的一体化设计。

高密度澄清池是制备锅炉用除盐水的首要环节和必不可少的环节之一，其可以将废水中的氟离子有效吸附，对工业废水进行深度处理，以保证出水稳定达标。

这是现阶段进行水处理的重要工艺之一，可以确保之后程序的稳定可靠运行。

一、高密度澄清池的基本内容在实际应用过程中，高密度澄清池会有两个部分即快速混凝搅拌反应池以及慢速混凝推流式反应池，这两个部分发挥的作用是不同的。

快速混凝搅拌反应池主要是为了将原水引入其中，通过圆筒中间安装的叶轮而将其中的水流充分均匀混合，从而为后续的环节提供基础。

而慢速混凝推流式反应池则是以低于前者的搅拌力度进行混合处理，以确保生成一定尺寸的矾花，之后这些矾花则会沉入澄清池而通过下部的泵抽吸排除。

二、高密度澄清池运行参数的控制对高密度澄清池的运行参数进行控制至关重要，可以有效提高出水水质，为后续工艺提供重要的基础。

因此，要采取一系列的方法对各运行参数进行控制。

2.1确定好混凝剂的用量高密度澄清池运行过程中混凝剂发挥着重要的作用，这是一种为了使原水得到净化的化学药剂，要确定好混凝剂的用量，加药量过多或者过少都会对澄清池的出水水质产生影响。

高密度澄清池结构及工作原理高密度澄清池是继平流式沉淀池、斜板（管）沉淀池和机械加速（脉冲）澄清池之后的一种新型高效澄清工艺，采用斜管沉淀及污泥循环方式，具有占地面积小、节省土建投资、抗冲击负荷能力强、适用性广、效率高等特点。

一、高密度澄清池结构1．反应池在反应池中进行物理－化学反应，或其他特殊沉淀反应。

反应池分为两部分：快速混凝搅拌反应池和慢速混凝推流式反应池。

1)慢速混凝推流式反应池上升式推流反应池是一个慢速絮凝池，其作用就是连续不断地使矾花颗粒增大。

因此，整个反应池（混合和推流式反应池）可获得大量高密度、均质的矾花，以达到最初设计的要求。

2)快速混凝搅拌反应池将原水（通常已经过预混凝）引入到反应池底板的中央。

一个叶轮位于中心稳流型的圆筒内，该叶轮的作用是使反应池内水流均匀混合，并为絮凝和聚合电解质的分配提供所需的动能量。

混合反应池中悬浮絮状或晶状固体颗粒的浓度保持在最佳状态，该状态取决于所采用的处理方式。

来自污泥浓缩区的浓缩污泥通过外部再循环系统不断循环至反应池，使池中污泥浓度得以保障。

2．预沉池－浓缩池矾花慢速地从一个大的预沉区进入到廓清区，如许可制止破坏矾花或产生旋涡，确保大量的悬浮固体颗粒在该区均匀沉积。

矾花在廓清池下部汇集成污泥并浓缩。

浓缩区分为两层，分别位于排泥斗上部和下部：上层浓缩区用于浓缩循环污泥，污泥在该层的逗留工夫为几小时，然后排入到排泥斗内，部分浓缩污泥从排泥斗上方由循环泵抽出，循环至反应池入口，在某些特殊情形下（如流速不同或负荷不同等），可调整循环区的高度；基层浓缩区用于产生大量浓缩污泥，浓缩污泥的浓度至少为20g/l。

高密度廓清池内设有浓缩刮泥机，将浓缩污泥搜集后，使用污泥泵从预沉池－浓缩池的底部抽出剩余污泥，送至污泥脱水间或现有的可接纳高浓度泥水的排水管网或排污管、渠等。

3．斜管分离区在逆流式斜管沉淀区将剩余的矾花沉淀。

通过固定在清水搜集槽下侧的纵向板举行水力分布，这些板能够有用地将斜管分为自力的多少组以提高水流均匀分派，包管反应沉淀在最佳状态下完成。

高密度澄清池在净水厂的应用摘要：高密度澄清池是混凝、絮凝、沉淀及污泥回流为一体的新型水处理工艺，利用斜管沉淀和污泥循环的方式提高絮凝沉淀效果，具有占地面积小，处理效率高，出水水质稳定等优点。

本文将以重庆某水厂为例，分析高密度澄清池在净水厂的应用。

关键词：高密度澄清池；净水厂；应用分析1.高密度澄清池工艺介绍高密度澄清池综合斜管沉淀和污泥循环回流的优点，应用面广泛，适用于饮用水生产、污水处理、工业废水处理等领域。

其工作原理：1、采用集成式反应池，进行快速混凝和慢速絮凝反应，通过污泥回流，促进形成较高密度矾花，增强混合反应效果；2、采用斜管沉淀，斜管增大沉淀面积，矾花在斜管下方形成较好沉淀；3、污泥浓缩，沉积在沉淀池底部的矾花，通过重力和刮泥机将污泥收集浓缩；4、污泥回流，通过螺杆泵将部分浓缩污泥回流至絮凝区。

高密度澄清池的工艺构成可分为反应区、预沉-浓缩区、斜管分离区三个主要部分，详见图1。

图1高密度澄清池1.1反应区快速混凝搅拌反应池：在原水中投加PAC混凝剂（聚合氯化铝），通过快速混凝搅拌反应，使PAC混凝剂充分混合反应。

絮凝推流式反应池：将已与PAC混凝剂充分混合的原水引入到反应池底板中央，在导流筒内通过轴流推进器与PAM助凝剂（聚丙烯酰胺）和回流污泥进行充分搅拌均匀混合，并为絮凝和聚合电解质提供所需动能。

1.2预沉池-浓缩区矾花慢速从预沉区进入到澄清区，在澄清池下部汇集成污泥并浓缩。

浓缩区污泥通过污泥泵循环至反应池入口，剩余污泥外排处理。

1.3斜管分离区逆流式斜管沉淀区将剩余的矾花沉淀，澄清水由集水槽系统收集。

絮凝物堆积在澄清池的下部，形成的污泥也在这部分区域浓缩。

通过刮泥机栅条的慢速搅动，将污泥间空隙水排挤，浓缩污泥在刮泥机轴心较小范围内聚集。

1.高密度澄清池在净水厂的应用2.1项目概述重庆某水厂位于重庆市渝北区，供水规模80万m3/d，占地面积360亩，涵盖取水泵房、净水车间及加压泵站等配套相关设施，由中国市政工程中南设计研究院设计。

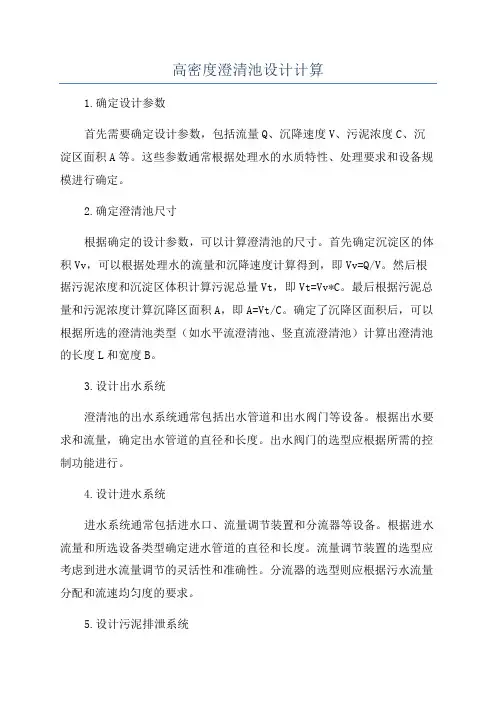

高密度澄清池设计计算1.确定设计参数首先需要确定设计参数，包括流量Q、沉降速度V、污泥浓度C、沉淀区面积A等。

这些参数通常根据处理水的水质特性、处理要求和设备规模进行确定。

2.确定澄清池尺寸根据确定的设计参数，可以计算澄清池的尺寸。

首先确定沉淀区的体积Vv，可以根据处理水的流量和沉降速度计算得到，即Vv=Q/V。

然后根据污泥浓度和沉淀区体积计算污泥总量Vt，即Vt=Vv*C。

最后根据污泥总量和污泥浓度计算沉降区面积A，即A=Vt/C。

确定了沉降区面积后，可以根据所选的澄清池类型（如水平流澄清池、竖直流澄清池）计算出澄清池的长度L和宽度B。

3.设计出水系统澄清池的出水系统通常包括出水管道和出水阀门等设备。

根据出水要求和流量，确定出水管道的直径和长度。

出水阀门的选型应根据所需的控制功能进行。

4.设计进水系统进水系统通常包括进水口、流量调节装置和分流器等设备。

根据进水流量和所选设备类型确定进水管道的直径和长度。

流量调节装置的选型应考虑到进水流量调节的灵活性和准确性。

分流器的选型则应根据污水流量分配和流速均匀度的要求。

5.设计污泥排泄系统污泥排泄系统通常包括污泥收集和处理装置。

根据沉降池的尺寸和污泥排放要求，设计合适的污泥收集装置，如底部搅拌器和污泥收集槽。

同时，还需要考虑污泥处理的方式，如直接排放或进一步处理。

6.确定配套设备根据澄清池的设计参数和要求，确定所需的配套设备，如水泵、搅拌器、浊度计、PH计等。

这些配套设备通常用于澄清池的运行控制、水质监测和维护保养等。

综上所述，高密度澄清池的设计计算需要确定设计参数、计算澄清池尺寸、设计出水系统、设计进水系统、设计污泥排泄系统以及确定配套设备等步骤。

这些步骤的具体计算方法和参数选择需要根据实际情况和要求进行确定。

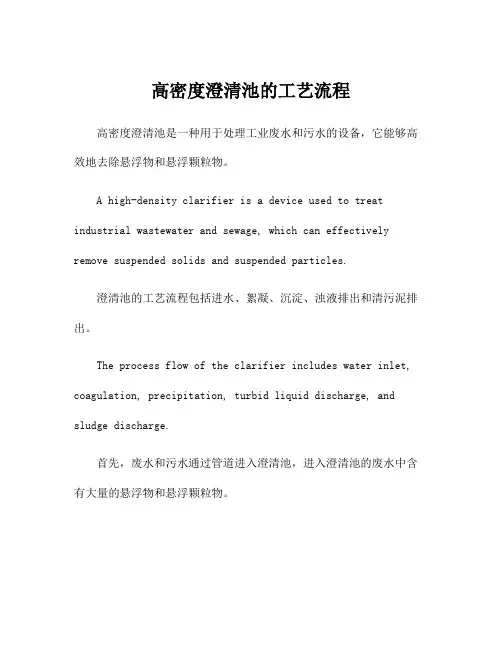

高密度澄清池的工艺流程高密度澄清池是一种用于处理工业废水和污水的设备，它能够高效地去除悬浮物和悬浮颗粒物。

A high-density clarifier is a device used to treat industrial wastewater and sewage, which can effectively remove suspended solids and suspended particles.澄清池的工艺流程包括进水、絮凝、沉淀、浊液排出和清污泥排出。

The process flow of the clarifier includes water inlet, coagulation, precipitation, turbid liquid discharge, and sludge discharge.首先，废水和污水通过管道进入澄清池，进入澄清池的废水中含有大量的悬浮物和悬浮颗粒物。

First, wastewater and sewage enter the clarifier through pipes, and the wastewater entering the clarifier contains a large amount of suspended solids and suspended particles.为了去除这些悬浮物和颗粒物，我们需要在进水口加入絮凝剂，絮凝剂的作用是将废水中的悬浮物和颗粒物凝聚成较大的团簇。

To remove these suspended solids and particles, we need to add coagulants at the inlet, and the role of the coagulant is to agglomerate the suspended solids and particles in the wastewater into larger clusters.然后，废水进入澄清池的中心区域，悬浮物和颗粒物逐渐沉淀到底部，形成污泥层。

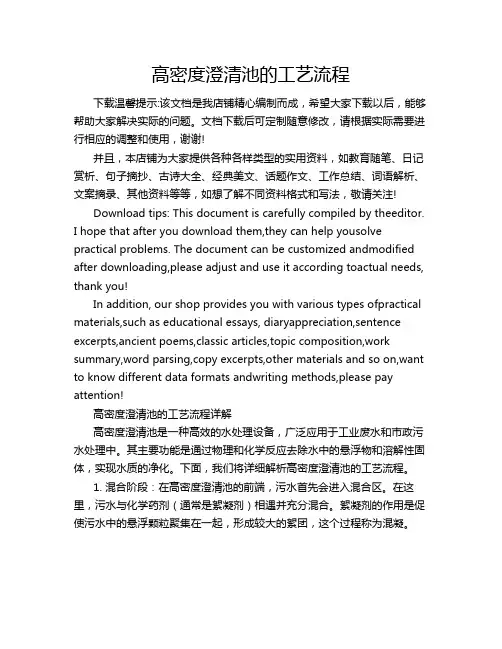

高密度澄清池的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高密度澄清池的工艺流程详解高密度澄清池是一种高效的水处理设备，广泛应用于工业废水和市政污水处理中。

深度水处理系统工艺设计高密度澄清池一、高密度澄清池的原理高密度澄清池是一种将废水通过重力作用有效地分离成汽水和沉积物的设备。

其原理是利用比沉降速度差异悬浮物和水的比重不同，在适当的条件下使悬浮物沉降到污泥池底部，从而实现废水的澄清。

二、高密度澄清池的设计要点1.设计原则：(1)澄清池的设计流程应符合工艺要求。

(2)澄清池的设计应确保能够有效地去除悬浮物和沉积物，并保持出水和污泥的稳定性。

(3)澄清池的设计应尽量减少能耗和维护成本。

2.澄清池的尺寸设计：(1)澄清池的宽度应根据废水流量及系统要求确定。

(2)澄清池的长度应满足污泥沉降时间的要求，通常为2-3小时。

(3)澄清池的深度应考虑废水的泥浆浓度、沉降速度以及安全因素等因素。

3.澄清池的进出水设计：(1)进水管道应尽量平直，避免弯曲和拐角，以减少水流速度的改变。

(2)进水口应设置在澄清池的中部，避免直接冲击污泥池。

(3)出水口应设置在澄清池的一侧，以便分离出水和污泥池。

4.澄清池的气体排放设计：(1)澄清池应设置气体排放设施，以处理废水中的气体，避免产生恶臭和有害物质。

(2)气体排放设施应设置在污泥池的上部，以便快速排出气体。

5.澄清池的污泥处理设计：(1)污泥池应具备良好的沉淀条件和排泥功能，以确保污泥的稳定性和易于处理。

(2)污泥排放口应设置在底部，以便定期清理和处理污泥。

三、高密度澄清池的优势1.澄清效果好：高密度澄清池可以有效去除废水中的悬浮物、污泥和浮游生物，提高废水的澄清度和净化效果。

2.占地面积小：由于高密度澄清池的设计合理，可以有效地减小池体的体积，从而减小占地面积。

3.能耗低：高密度澄清池的工艺设计使得水流经过池体时阻力小，从而减少了能耗的消耗。

4.维护方便：高密度澄清池的结构简单、操作方便，清理污泥和维护设备都相对容易。

总结：通过合理的工艺设计，高密度澄清池可以有效地去除废水中的悬浮物、污泥和浮游生物，提高水质的净化效果。

同时，它还具有占地面积小、能耗低和维护方便等优点。

1高密度沉淀池基本原理、运行特点介绍高密度澄清池( DENSADEG®)是由法国得利满公司开发研制并获专利的一种池型，在欧洲已经应用多年，该池表面水力负荷可达 23m3 /( m 2·h)，在水质适应性和抗冲击负荷能力上比机械搅拌澄清池更强，效率更高，出水水质更好，占地面积更小，而且在寒冷地区便于修建外围护结构保温。

1.1高密度澄清池基本原理和构成高密度澄清池综合了斜管沉淀和泥渣循环回流的优点，其工作原理基于以下五个方面：（1）原始概念上整体化的絮凝反应池；（2）推流式反应池至沉淀池之间的慢速传输；（3）泥渣的外部再循环系统；（4）斜管沉淀机理；（5）采用混凝剂+高分子助凝剂。

高密度澄清池的工艺构成可分为反区、预沉- 浓缩区、斜管分离区三个主要部分，详见图 1。

（1）反应区在该区进行物理—化学反应。

反应区分为两个部分，具有不同的絮凝能量，中心区域配有一个轴流叶轮，使流量在反应区内快速絮凝和循环；在周边区域，主要是柱塞流使絮凝以较慢速度进行，并分散低能量以确保絮状物增大致密。

加注混凝剂的原水经高密度澄清池前部的快速混合池混合后进入反应区，与浓缩区的部分沉淀泥渣混合，在絮凝区内投加助凝剂并完成絮凝反应。

经搅拌反应后的出水以推流形式进入沉淀区域。

反应池中悬浮固体( 絮状物或沉淀物) 的浓度保持在最佳状态，泥渣浓度通过来自泥渣浓缩区的浓缩泥渣的外部循环得以维持。

因此，反应区可获得大量高密度、均质的矾花，以满足接触絮凝要求。

这些絮状物以较高的速度进入预沉区域。

（2）预沉—浓缩区絮凝物进入面积较大的预沉区时流入速度放缓，这样可避免造成絮凝物的破裂及涡流的形成，也使绝大部分的悬浮固体在该区沉淀。

沉降的泥渣在澄清池下部汇集并在刮泥机的持续工作中浓缩。

浓缩区分为两层，分别位于排泥斗上部和下部。

上层使循环泥渣浓缩，泥渣在该区的停留时间为几小时，部分浓缩泥渣在设于污泥泵房的螺杆泵的作用下循环至反应池入口，以维持最佳的固体浓度，使低浊水和短时高浊水均能在最佳浊度条件下被澄清。

高密池的工作原理概述
高密池，即高密度沉淀池，是一种基于斜管沉淀和污泥回流技术的新型澄清池。

它的工作原理主要涉及以下几个部分：
1. 原水投加混凝剂：例如聚合氯化铝（PAC），在混合池内通过搅拌器的搅拌作用，保证一定的速度梯度，使混凝剂与原水快速混合。

2. 絮凝与沉淀：在絮凝池，投加絮凝剂如聚丙烯酰胺（PAM），池内的涡轮搅拌机可实现多倍循环率的搅拌，对水中悬浮固体进行剪切，重新形成大的易于沉降的絮凝体。

3. 沉淀与排泥：沉淀池由隔板分为预沉区及斜管沉淀区。

在预沉区中，易于沉淀的絮体快速沉降，未来得及沉淀以及不易沉淀的微小絮体被斜管捕获。

经过沉淀后，高质量的出水通过池顶集水槽收集排出。

此外，高密池还包括污泥回流系统，将部分沉淀的污泥回流至反应区，与原水混合，进一步提高处理效果。

总的来说，高密池的工作原理是基于污泥循环回流系统和高分子絮凝剂两部分，通过混合、絮凝、沉淀等步骤，实现水中悬浮物的有效去除，从而得到高质量的出水。

这种技术被广泛应用于化学除硬、化学除硅、降低碱度等工艺，以及原水净化、污水混凝沉淀去除SS、中水回用和膜浓水等工艺的软化澄清。

我们做过20万吨/天的高密池,是国内第一次使用.现将有关资料提供给您,希望有参考价值四、高密度澄清池高密度澄清池为引进广东得利满水务工程公司的专利产品，该构筑物为中国首次引进的先进的水处理工艺。

高密度澄清池的设计技术参数、构筑物尺寸、运转管理方式、出水水质的控制以及技术保证均由广东得利满水务工程公司负责。

高密度澄清池共设置2组，每组水力负荷11.5万米3/日，产水量10.5万米3/日。

构筑物设外围结构，每组外围结构建筑尺寸30×42米，层高13.47米，框架结构，屋顶为网架结构。

高密度澄清池构筑物内建有混合配水构筑物，混合配水构筑物尺寸为23.35×6.35m，钢砼结构，该构筑物预留了加装机械除渣机的功能。

混合配水构筑物中混合采用三叶片桨式快速搅拌器。

技术参数如下：搅拌桨直径：2400mm；轴长度：4200mm；安装功率：5.5KW；电机转速：1500rpm。

高密度澄清池分反应区和沉淀区二部分。

反应区设快速搅拌器，搅拌器技术参数如下：搅拌桨直径：3000mm；最大轴长：4000mm；安装功率：7.5KW沉淀区斜管部分有效面积2×12.7×12.7m，水力负荷23m/hr，总面积速度14.2m/hr。

每座高密池设污泥循环泵3台,2用1备,循环泵参数如下:Q=０～９５ｍ3/hr；H=200Kpa；安装功率N=15KW；转速：35~210rpm。

每座高密池设污泥抽取泵3台，2用1备，抽取泵参数如下：Q=０～９５ｍ3/hr；H=200Kpa；安装功率N=15KW；转速：35~210rpm。

深度水处理系统工艺设计高密度澄清池背景深度水处理系统是一种先进的水处理技术。

它结合了前处理、膜技术和悬浮生物反应器，能够高效地去除水中的悬浮物、有机物和微生物，产出高质量的水资源。

在深度水处理系统中，澄清池是其中一个重要的环节。

澄清池可以分为传统澄清池和高密度澄清池两种。

高密度澄清池由于具备更高的污泥停留时间和更大的容积利用率等优点，已成为近年来水处理领域中的热点研究和工程实践。

设计原则在设计高密度澄清池时，需要考虑以下几个方面的要求：1. 澄清效率高由于澄清池是深度水处理系统中的瓶颈环节，因此需要保证澄清效率达到最佳。

澄清效率的好坏直接影响到后续工序的运行效果。

2. 易于维护高密度澄清池容量较大，因此容易出现堵塞或者污泥沉积过厚的情况。

为了避免这种情况的发生，设计的澄清池需要考虑到周期性清理和维护。

3. 稳定性高高密度澄清池要求除悬浮物和污泥之外，其他物质都应在水中保持不变。

因此，设计时需要遵循这种物理原理，确保系统的稳定。

4. 省能节能在设计时需要考虑到能源的消耗，探索采用一些先进的技术和工艺来降低能耗、提高能源利用效率。

工艺设计1. 液位控制高密度澄清池的液位应该掌握得恰到好处，在设计的时候，应该根据进水和出水流量大小调节池内液位。

通常情况下，液位必须控制在池底横截面的2/3以内。

2. 污泥回流污泥回流是一种提高处理效率的方式，能够有效地防止过度污染和污泥淤积。

在设计时，应该合理地调节污泥回流的速度，控制好回流的时间和汇流处的流量，以达到最优的处理效果。

3. 橡胶球填料橡胶球填料是一种常用的澄清池填料，它具备结构紧密、孔隙率高、压缩性小等特点。

在高密度澄清池中，橡胶球填料能够有效地提高水的接触面积，增加处理效率，同时，还可以防止水质因贮留时间过长而造成污染。

4. 活性炭吸附活性炭是一种高效的吸附剂，在澄清池中，添加活性炭可以有效地去除水中的有机物和异味物质。

通常在高密度澄清池的出水口处设置有活性炭的过滤层，可达到很好的效果。

五种水处理新技术概述学号：S201004132 姓名：杨龙一、高密度澄清池1. 高密度澄清池概述高密度澄清池是一种采用加药混凝、聚凝反应、斜管（板）沉淀及部分污泥循环方式的快速高效的澄清池，它是平流式沉淀池、斜管沉淀池和机械加速澄清池之后的新型澄清池，由法国得利满公司开发研制。

其工作原理是：原始概念上的整体化混合聚凝反应；推流式反应池是沉淀池之间的慢速传输；污泥的外部在循环系统；斜管沉淀处理；合成絮凝剂+高分子助凝剂作用机理。

高密度澄清池构造有三种：RL型高密度澄清池；RP型高密度澄清池；RPL型高密度澄清池。

常用的为RL型高密度澄清池，采用该池型的高密度澄清池，泥水混合物流入澄清池的斜管下部污泥在斜管下的沉淀区从水中分离出来，此时的沉淀为阻碍沉淀，剩余絮片被斜管截留，该分离作用是遵照斜管沉淀机理进行的。

因此在同一构筑物内整个沉淀过程分为两个阶段进行，即深层阻碍沉淀和浅层斜管沉淀。

高密度澄清池有五个重要特点：均质絮凝体及高密度矾花；沉淀速度快（15-40m/L），采用密集型设计；有效地完成污泥浓缩；沉淀后出水质量较高，一般在10NTU以内；抗冲击负荷能力强，不易受突发性冲击负荷的变化影响，该池可在流速波动范围大的情况下运行。

高密度澄清池由三个主要部分组成：反应池；预沉池-浓缩池；斜管分离池。

反应池分为两个部分：快速混凝搅拌反应池；慢速混凝推流式反应池。

快速混凝搅拌反应池中原水引入到反应池底板的中央。

通过来自污泥浓缩池的浓缩污泥的外部再循环系统使池中污泥浓度得以保障。

反应池中获得的大量的高密度、均质的矾花，矾花慢速地从一个大的预沉区进入澄清区，是大量的悬浮固体颗粒在该区均匀沉积。

矾花在澄清池下部汇集污泥并浓。

浓缩区分两层，一层位于排泥斗上部，一层位于其下部。

上层为再循环污泥的浓缩。

下层是产生大量浓缩污泥的地方。

澄清池由一个集水槽系统回收。

絮凝物堆积在澄清池的下部，形成的污泥也在该部分区域浓缩。

污泥通过浓缩刮泥机收集起来，循环至反应池入口处，剩余污泥排放至污泥脱水工序。

感谢百度文库让我们在这里与你相见，您的下载就是我们最大的动力。

高密度澄清池的工作过程
咱就想象这个高密度澄清池是一个超级忙碌的小世界。

水首先进入这个澄清池呢，就像是一群小游客进入了一个特殊的场馆。

这时候，水里可能带着各种各样的小杂质，就好比小游客们带着不同的小包裹。

在这个池子里，有一些药剂在等着它们呢。

这些药剂就像是神奇的小助手，一碰到水和杂质，就开始发挥作用。

然后呢，会有一个区域让水和药剂充分混合，这个过程就像是大家在一个舞池里欢快地跳舞，互相碰撞、融合。

在这个过程中，一些小杂质就开始抱团啦，形成比较大的颗粒。

这就好比小游客们在舞池里找到自己的小伙伴，手拉手不愿意分开啦。

接下来，水带着这些变大的颗粒进入到一个沉淀的区域。

这个区域就像是一个安静的休息区，那些抱团的大颗粒就会慢慢地沉下去，就像玩累了的小游客坐在地上休息一样。

而比较清澈的水呢，就会慢慢地往上走。

最后，在澄清池的上部，清澈的水就被收集起来啦，可以去进行下一个环节的处理或者直接被使用啦。

而那些沉淀在底部的杂质呢，也会有专门的设备来把它们清理出去，就像打扫卫生的工作人员把地上的垃圾清理掉一样。

整个过程就是这样一个很有趣的循环，高密度澄清池就像一个小工厂，不停地把脏水变成干净的水，让水能够更好地为我们所用呢。
