ER图习题大全

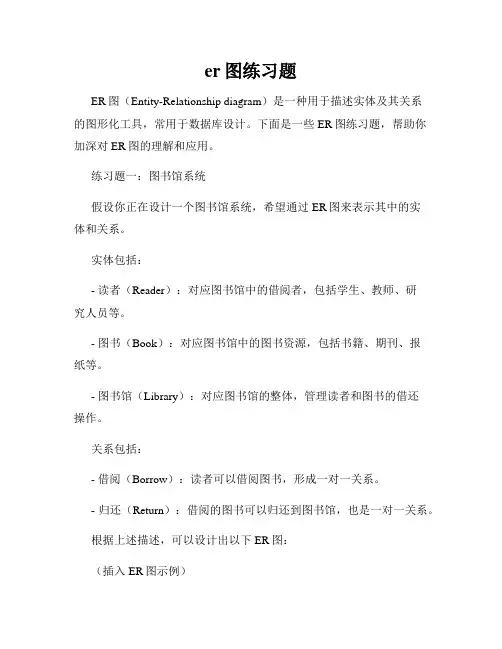

er图练习题ER图（Entity-Relationship diagram）是一种用于描述实体及其关系的图形化工具，常用于数据库设计。

下面是一些ER图练习题，帮助你加深对ER图的理解和应用。

练习题一：图书馆系统假设你正在设计一个图书馆系统，希望通过ER图来表示其中的实体和关系。

实体包括：- 读者（Reader）：对应图书馆中的借阅者，包括学生、教师、研究人员等。

- 图书（Book）：对应图书馆中的图书资源，包括书籍、期刊、报纸等。

- 图书馆（Library）：对应图书馆的整体，管理读者和图书的借还操作。

关系包括：- 借阅（Borrow）：读者可以借阅图书，形成一对一关系。

- 归还（Return）：借阅的图书可以归还到图书馆，也是一对一关系。

根据上述描述，可以设计出以下ER图：（插入ER图示例）练习题二：在线商城假设你正在设计一个在线商城系统，希望通过ER图来表示其中的实体和关系。

实体包括：- 用户（User）：对应在线商城的注册用户，包括买家、卖家等。

- 商品（Product）：对应商城中的商品资源，包括衣物、电子产品、食品等。

- 购物车（Shopping Cart）：用户将选择的商品加入到购物车中，形成一对多关系。

- 订单（Order）：用户将购物车中的商品结算，形成一对多关系。

关系包括：- 收藏（Favorite）：用户可以收藏自己喜欢的商品，形成一对多关系。

- 评论（Comment）：用户可以对已购买的商品进行评论，也是一对多关系。

根据上述描述，可以设计出以下ER图：（插入ER图示例）练习题三：酒店管理系统假设你正在设计一个酒店管理系统，希望通过ER图来表示其中的实体和关系。

实体包括：- 客户（Customer）：对应酒店中的入住客户，提供个人信息。

- 酒店（Hotel）：对应酒店的整体，包括客房、服务等。

- 员工（Employee）：酒店中的员工，包括前台接待员、服务员等。

关系包括：- 预订（Reservation）：客户可以预订酒店的客房，形成一对多关系。

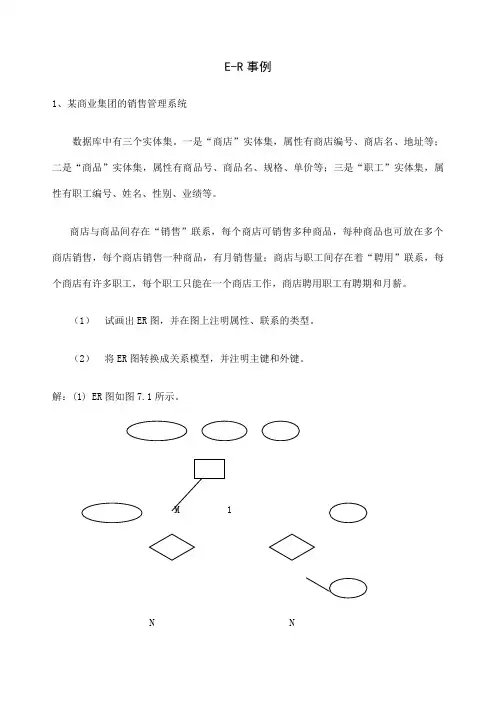

E-R事例1、某商业集团的销售管理系统数据库中有三个实体集。

一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。

商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可放在多个商店销售，每个商店销售一种商品，有月销售量；商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和月薪。

（1）试画出ER图，并在图上注明属性、联系的类型。

（2）将ER图转换成关系模型，并注明主键和外键。

解：(1) ER图如图7.1所示。

1N N图7.1（2）这个ER图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别，业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号，商品号，月销售量）2、设某商业集团的仓库管理系统数据库有三个实体集。

一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等；三是“职工”实体集，属性有职工编号、姓名、性别等。

公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用”联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

(1) 试画出ER图，并在图上注明属性、联系的类型。

(2) 将ER图转换成关系模型，并注明主键和外键。

解：(1) ER图如图7.2所示。

1N1N图7.2（2）这个ER图可转换3个关系模式：公司（公司编号，公司名，地址）仓库（仓库编号，仓库名，地址，公司编号）职工（职工编号，姓名，性别，仓库编号，聘期，工资）3、设某商业集团的商品供应管理系统数据库有三个实体集。

一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。

第1题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。

假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）消费（商店编号，顾客编号，消费金额，日期）第2题：假设每个学生选修若干门课程，且每个学生每选一门课只有一个成绩，每个教师只担任一门课的教学,一门课由若干教师任教。

“学生”有属性：学号、姓名、地址、年龄、性别。

“教师”有属性：职工号、教师姓名、职称，“课程”有属性：课程号、课程名。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）学生（学号，姓名，地址，年龄，性别）课程（课程号，课程名）教师（职工号，教师姓名，职称，课程）选课（学号，课程号，成绩）第3题：设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集，属性有职工编号、姓名、性别等。

每个公司有若干个仓库，每个仓库只能属于1个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

①试画出E-R图（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）仓库（仓库编号，仓库名，地址，公司编号）公司（公司编号，公司名，地址）职工（职工编号，姓名，性别，仓库编号，聘期，工资）第4题：某研究所有多名科研人员，每一个科研人员只属于一个研究所，研究所有多个科研项目，每个科研项目有多名科研人员参加，每个科研人员可以参加多个科研项目。

科研人员参加项目要统计工作量。

"第1题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。

假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）消费（商店编号，顾客编号，消费金额，日期）！第2题：假设每个学生选修若干门课程，且每个学生每选一门课只有一个成绩，每个教师只担任一门课的教学,一门课由若干教师任教。

“学生”有属性：学号、姓名、地址、年龄、性别。

“教师”有属性：职工号、教师姓名、职称，“课程”有属性：课程号、课程名。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）学生（学号，姓名，地址，年龄，性别）课程（课程号，课程名）教师（职工号，教师姓名，职称，课程）>选课（学号，课程号，成绩）第3题：设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集，属性有职工编号、姓名、性别等。

每个公司有若干个仓库，每个仓库只能属于1个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

①试画出E-R图（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）仓库（仓库编号，仓库名，地址，公司编号）？公司（公司编号，公司名，地址）职工（职工编号，姓名，性别，仓库编号，聘期，工资）第4题：某研究所有多名科研人员，每一个科研人员只属于一个研究所，研究所有多个科研项目，每个科研项目有多名科研人员参加，每个科研人员可以参加多个科研项目。

数据库10个E R图练习题(只有E R图)(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第1题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。

假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）消费（商店编号，顾客编号，消费金额，日期）第2题：假设每个学生选修若干门课程，且每个学生每选一门课只有一个成绩，每个教师只担任一门课的教学,一门课由若干教师任教。

“学生”有属性：学号、姓名、地址、年龄、性别。

“教师”有属性：职工号、教师姓名、职称，“课程”有属性：课程号、课程名。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）学生（学号，姓名，地址，年龄，性别）课程（课程号，课程名）教师（职工号，教师姓名，职称，课程）选课（学号，课程号，成绩）第3题：设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集，属性有职工编号、姓名、性别等。

每个公司有若干个仓库，每个仓库只能属于1个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

①试画出E-R图（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）仓库（仓库编号，仓库名，地址，公司编号）公司（公司编号，公司名，地址）职工（职工编号，姓名，性别，仓库编号，聘期，工资）第4题：某研究所有多名科研人员，每一个科研人员只属于一个研究所，研究所有多个科研项目，每个科研项目有多名科研人员参加，每个科研人员可以参加多个科研项目。

第1题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。

假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）消费（商店编号，顾客编号，消费金额，日期）第2题：假设每个学生选修若干门课程，且每个学生每选一门课只有一个成绩，每个教师只担任一门课的教学,一门课由若干教师任教。

“学生”有属性：学号、姓名、地址、年龄、性别。

“教师”有属性：职工号、教师姓名、职称，“课程”有属性：课程号、课程名。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）学生（学号，姓名，地址，年龄，性别）课程（课程号，课程名）教师（职工号，教师姓名，职称，课程）选课（学号，课程号，成绩）第3题：设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集，属性有职工编号、姓名、性别等。

每个公司有若干个仓库，每个仓库只能属于1个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

①试画出E-R图（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）仓库（仓库编号，仓库名，地址，公司编号）公司（公司编号，公司名，地址）职工（职工编号，姓名，性别，仓库编号，聘期，工资）第4题：某研究所有多名科研人员，每一个科研人员只属于一个研究所，研究所有多个科研项目，每个科研项目有多名科研人员参加，每个科研人员可以参加多个科研项目。

科研人员参加项目要统计工作量。

第1题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。

假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）消费（商店编号，顾客编号，消费金额，日期）第2题：假设每个学生选修若干门课程，且每个学生每选一门课只有一个成绩，每个教师只担任一门课的教学,一门课由若干教师任教。

“学生”有属性：学号、姓名、地址、年龄、性别。

“教师”有属性：职工号、教师姓名、职称，“课程”有属性：课程号、课程名。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）学生（学号，姓名，地址，年龄，性别）课程（课程号，课程名）教师（职工号，教师姓名，职称，课程）选课（学号，课程号，成绩）第3题：设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集，属性有职工编号、姓名、性别等。

每个公司有若干个仓库，每个仓库只能属于1个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

①试画出E-R图（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）仓库（仓库编号，仓库名，地址，公司编号）公司（公司编号，公司名，地址）职工（职工编号，姓名，性别，仓库编号，聘期，工资）第4题：某研究所有多名科研人员，每一个科研人员只属于一个研究所，研究所有多个科研项目，每个科研项目有多名科研人员参加，每个科研人员可以参加多个科研项目。

科研人员参加项目要统计工作量。

第1题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。

假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）消费（商店编号，顾客编号，消费金额，日期）第2题：假设每个学生选修若干门课程，且每个学生每选一门课只有一个成绩，每个教师只担任一门课的教学,一门课由若干教师任教。

“学生”有属性：学号、姓名、地址、年龄、性别。

“教师”有属性：职工号、教师姓名、职称，“课程”有属性：课程号、课程名。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）学生（学号，姓名，地址，年龄，性别）课程（课程号，课程名）教师（职工号，教师姓名，职称，课程）选课（学号，课程号，成绩）第3题：设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集，属性有职工编号、姓名、性别等。

每个公司有若干个仓库，每个仓库只能属于1个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

①试画出E-R图（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）仓库（仓库编号，仓库名，地址，公司编号）公司（公司编号，公司名，地址）职工（职工编号，姓名，性别，仓库编号，聘期，工资）第4题：某研究所有多名科研人员，每一个科研人员只属于一个研究所，研究所有多个科研项目，每个科研项目有多名科研人员参加，每个科研人员可以参加多个科研项目。

科研人员参加项目要统计工作量。

E-R事例1、某商业集团的销售管理系统数据库中有三个实体集。

一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。

商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可放在多个商店销售，每个商店销售一种商品，有月销售量；商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和月薪。

（1）试画出ER图，并在图上注明属性、联系的类型。

（2）将ER图转换成关系模型，并注明主键和外键。

解：(1) ER图如图7.1所示。

图7.1（2）这个ER图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别，业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号，商品号，月销售量）2、设某商业集团的仓库管理系统数据库有三个实体集。

一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等；三是“职工”实体集，属性有职工编号、姓名、性别等。

公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用”联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

(1)试画出ER图，并在图上注明属性、联系的类型。

(2)将ER图转换成关系模型，并注明主键和外键。

解：(1) ER图如图7.2所示。

图7.2（2）这个ER图可转换3个关系模式：公司（公司编号，公司名，地址）仓库（仓库编号，仓库名，地址，公司编号）职工（职工编号，姓名，性别，仓库编号，聘期，工资）3、设某商业集团的商品供应管理系统数据库有三个实体集。

一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。

数据库-10个ER图练习题（只有ER图）第1题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、，“顾客”有属性：顾客编号、、地址、年龄、性别。

假设⼀个商店有多个顾客购物，⼀个顾客可以到多个商店购物，顾客每次去商店购物有⼀个消费⾦额和⽇期，⽽且规定每个顾客在每个商店⾥每天最多消费⼀次。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）商店（商店编号，商店名，地址，）顾客（顾客编号，，地址，年龄，性别）消费（商店编号，顾客编号，消费⾦额，⽇期）第2题：假设每个学⽣选修若⼲门课程，且每个学⽣每选⼀门课只有⼀个成绩，每个教师只担任⼀门课的教学,⼀门课由若⼲教师任教。

“学⽣”有属性：学号、、地址、年龄、性别。

“教师”有属性：职⼯号、教师、职称，“课程”有属性：课程号、课程名。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）学⽣（学号，，地址，年龄，性别）课程（课程号，课程名）教师（职⼯号，教师，职称，课程）选课（学号，课程号，成绩）第3题：设某商业公司数据库中有三个实体集，⼀是”公司”实体集，属性有公司编号、公司名、地址等；⼆是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职⼯”实体集，属性有职⼯编号、、性别等。

每个公司有若⼲个仓库，每个仓库只能属于1个公司，每个仓库可聘⽤若⼲职⼯，每个职⼯只能在⼀个仓库⼯作，仓库聘⽤职⼯有聘期和⼯资。

①试画出E-R图（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）仓库（仓库编号，仓库名，地址，公司编号）公司（公司编号，公司名，地址）职⼯（职⼯编号，，性别，仓库编号，聘期，⼯资）第4题：某研究所有多名科研⼈员，每⼀个科研⼈员只属于⼀个研究所，研究所有多个科研项⽬，每个科研项⽬有多名科研⼈员参加，每个科研⼈员可以参加多个科研项⽬。

科研⼈员参加项⽬要统计⼯作量。

第 1 题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。

假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。

①试画出ER图，并注明属性和联系类型。

（5 分）②将E-R 图转换成关系模型，并注明主码和外码（ 5 分）商店编号商店地址电话商店n金额消费日期m顾客顾客编号姓名地址年龄性别商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）消费（商店编号，顾客编号，消费金额，日期）第 2 题：假设每个学生选修若干门课程，且每个学生每选一门课只有一个成绩，每个教师只担任一门课的教学 , 一门课由若干教师任教。

“学生”有属性：学号、姓名、地址、年龄、性别。

“教师”有属性：职工号、教师姓名、职称，“课程”有属性：课程号、课程名。

①试画出 ER图，并注明属性和联系类型。

（5 分）②将 E-R 图转换成关系模型，并注明主码和外码（ 5 分）学号成绩姓名课程号m n年龄学生选课课程课程名1地址任教性别m 职工号教师教师姓名职称学生（学号，姓名，地址，年龄，性别）课程（课程号，课程名）教师（职工号，教师姓名，职称，课程）选课（学号，课程号，成绩）第 3 题：设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集，属性有职工编号、姓名、性别等。

每个公司有若干个仓库，每个仓库只能属于 1 个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

①试画出 E-R 图（ 5 分）②将 E-R 图转换成关系模型，并注明主码和外码（ 5 分）仓库编号仓库名地址仓库n1聘期属于聘用工资1 n公司职工公司编号公司名地址职工编号姓名性别仓库（仓库编号，仓库名，地址，公司编号）公司（公司编号，公司名，地址）职工（职工编号，姓名，性别，仓库编号，聘期，工资）第 4 题：某研究所有多名科研人员，每一个科研人员只属于一个研究所，研究所有多个科研项目，每个科研项目有多名科研人员参加，每个科研人员可以参加多个科研项目。

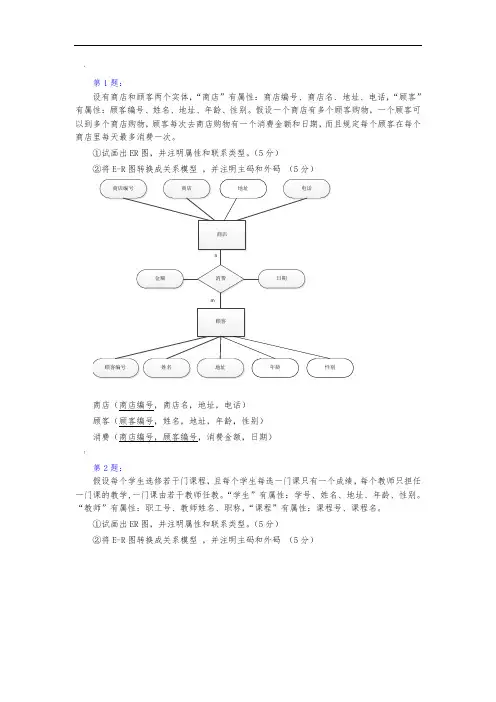

第1题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。

假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）消费（商店编号，顾客编号，消费金额，日期）第2题：假设每个学生选修若干门课程，且每个学生每选一门课只有一个成绩，每个教师只担任一门课的教学,一门课由若干教师任教。

“学生”有属性：学号、姓名、地址、年龄、性别。

“教师”有属性：职工号、教师姓名、职称，“课程”有属性：课程号、课程名。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）学生（学号，姓名，地址，年龄，性别）课程（课程号，课程名）教师（职工号，教师姓名，职称，课程）选课（学号，课程号，成绩）第3题：设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集，属性有职工编号、姓名、性别等。

每个公司有若干个仓库，每个仓库只能属于1个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

①试画出E-R图（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）仓库（仓库编号，仓库名，地址，公司编号）公司（公司编号，公司名，地址）职工（职工编号，姓名，性别，仓库编号，聘期，工资）第4题：某研究所有多名科研人员，每一个科研人员只属于一个研究所，研究所有多个科研项目，每个科研项目有多名科研人员参加，每个科研人员可以参加多个科研项目。

科研人员参加项目要统计工作量。

数据库10个ER图试题(只有ER 图)————————————————————————————————作者：————————————————————————————————日期：第1题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。

假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。

①试画出ER 图，并注明属性和联系类型。

（5分） ②将E-R 图转换成关系模型 ，并注明主码和外码 （5分）商店消费顾客顾客编号姓名地址商店编号商店电话金额日期nm地址年龄性别商店（商店编号，商店名，地址，电话） 顾客（顾客编号，姓名，地址，年龄，性别） 消费（商店编号，顾客编号，消费金额，日期） 第2题：假设每个学生选修若干门课程，且每个学生每选一门课只有一个成绩，每个教师只担任一门课的教学,一门课由若干教师任教。

“学生”有属性：学号、姓名、地址、年龄、性别。

“教师”有属性：职工号、教师姓名、职称，“课程”有属性：课程号、课程名。

①试画出ER 图，并注明属性和联系类型。

（5分） ②将E-R 图转换成关系模型 ，并注明主码和外码 （5分）学生教师课程选课成绩学号姓名年龄地址性别任教课程号课程名职工号教师姓名职称m 1mn学生（学号，姓名，地址，年龄，性别） 课程（课程号，课程名）教师（职工号，教师姓名，职称，课程） 选课（学号，课程号，成绩） 第3题：设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集，属性有职工编号、姓名、性别等。

每个公司有若干个仓库，每个仓库只能属于1个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

第1题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。

假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。

①试画出ER图，并注明属性和联系类型。

（5分）n商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）消费（商店编号，顾客编号，消费金额，日期）第2题：假设每个学生选修若干门课程，且每个学生每选一门课只有一个成绩，每个教师只担任一门课的教学，一门课由若干教师任教。

“学生”有属性：学号、姓名、地址、年龄、性别。

“教师”有属性：职工号、教师姓名、职称，“课程”有属性：课程号、课程名。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）②将E-R 图转换成关系模型仓库编号 _ /，并注明主码和外码（5分）仓库名地址属于公司仓库聘用聘期工资_____ 丿公司编号< ■/ '公司名地址 职工编号学生（学号，姓名，地址，年龄，性别） 课程（课程号，课程名）教师（职工号，教师姓名，职称, 课程） 选课（学号，课程号，成绩） 第3题：设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集， 属性有职工编号、姓名、性别等。

每个公司有若干个仓库，每个仓库只能属于1个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

①试画出E-R 图 （5分）职工姓名 性别_____ 丿 X ___________ J仓库（仓库编号，仓库名，地址, 公司编号）公司（公司编号，公司名，地址） 职工（职工编号，姓名，性别, 仓库编号，聘期，工资）第4题：某研究所有多名科研人员， 每一个科研人员只属于一个研究所， 研究所有多个科研项目，每个科研项目有多名科研人员参加，每个科研人员可以参加多个科研项目。

E-R事例1、某商业集团的销售管理系统数据库中有三个实体集。

一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。

商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可放在多个商店销售，每个商店销售一种商品，有月销售量；商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和月薪。

（1）试画出ER图，并在图上注明属性、联系的类型。

（2）将ER图转换成关系模型，并注明主键和外键。

解：(1) ER图如图7.1所示。

图7.1（2）这个ER图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别，业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号，商品号，月销售量）2、设某商业集团的仓库管理系统数据库有三个实体集。

一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等；三是“职工”实体集，属性有职工编号、姓名、性别等。

公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用”联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

(1)试画出ER图，并在图上注明属性、联系的类型。

(2)将ER图转换成关系模型，并注明主键和外键。

解：(1) ER图如图7.2所示。

图7.2（2）这个ER图可转换3个关系模式：公司（公司编号，公司名，地址）仓库（仓库编号，仓库名，地址，公司编号）职工（职工编号，姓名，性别，仓库编号，聘期，工资）3、设某商业集团的商品供应管理系统数据库有三个实体集。

一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。

第1题：设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。

假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）消费（商店编号，顾客编号，消费金额，日期）第2题：假设每个学生选修若干门课程，且每个学生每选一门课只有一个成绩，每个教师只担任一门课的教学,一门课由若干教师任教。

“学生”有属性：学号、姓名、地址、年龄、性别。

“教师”有属性：职工号、教师姓名、职称，“课程”有属性：课程号、课程名。

①试画出ER图，并注明属性和联系类型。

（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）学生（学号，姓名，地址，年龄，性别）课程（课程号，课程名）教师（职工号，教师姓名，职称，课程）选课（学号，课程号，成绩）第3题：设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集，属性有职工编号、姓名、性别等。

每个公司有若干个仓库，每个仓库只能属于1个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

①试画出E-R图（5分）②将E-R图转换成关系模型，并注明主码和外码（5分）仓库（仓库编号，仓库名，地址，公司编号）公司（公司编号，公司名，地址）职工（职工编号，姓名，性别，仓库编号，聘期，工资）第4题：某研究所有多名科研人员，每一个科研人员只属于一个研究所，研究所有多个科研项目，每个科研项目有多名科研人员参加，每个科研人员可以参加多个科研项目。

科研人员参加项目要统计工作量。
