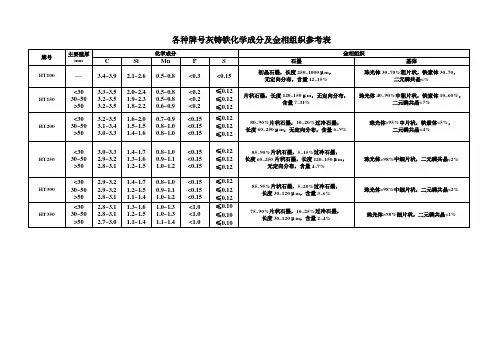

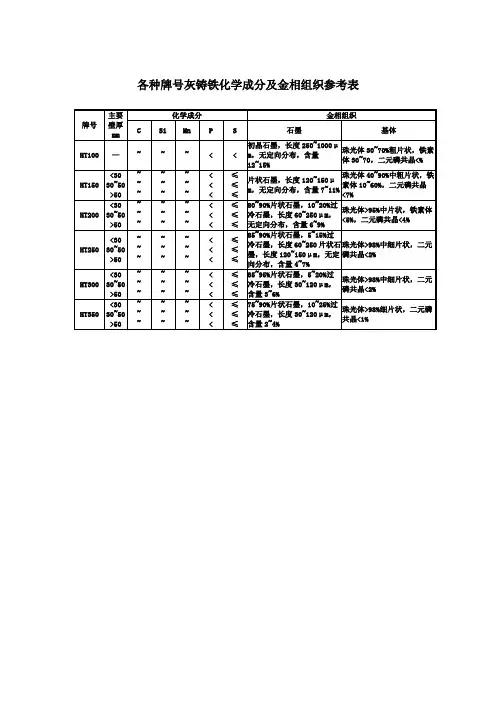

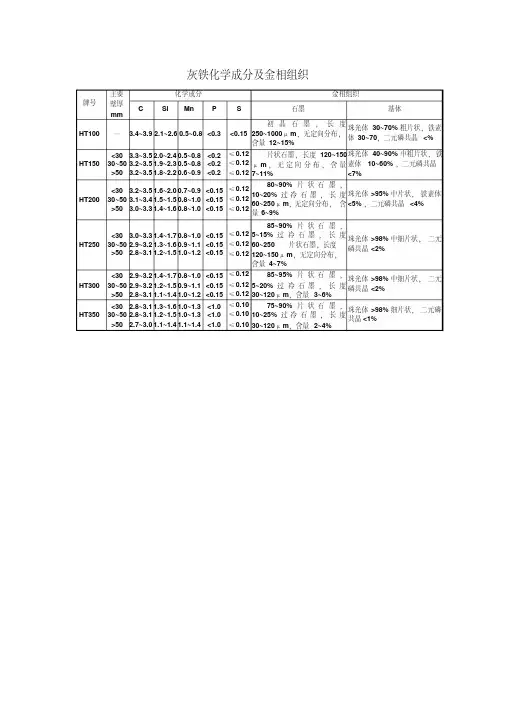

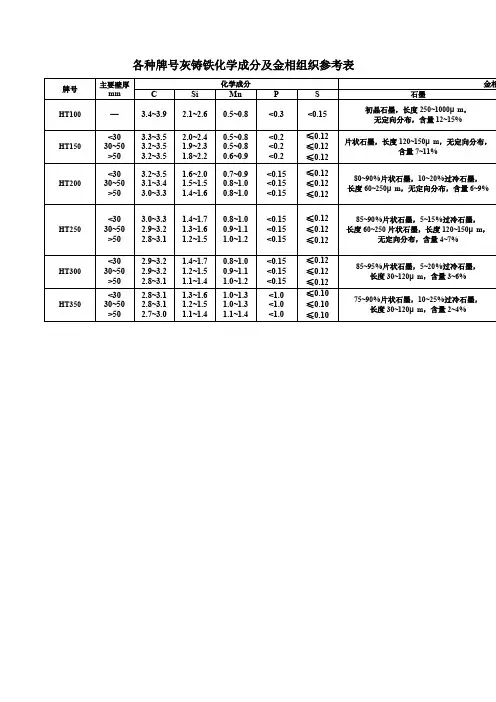

各种牌号灰铸铁化学成分及金相组织参考表

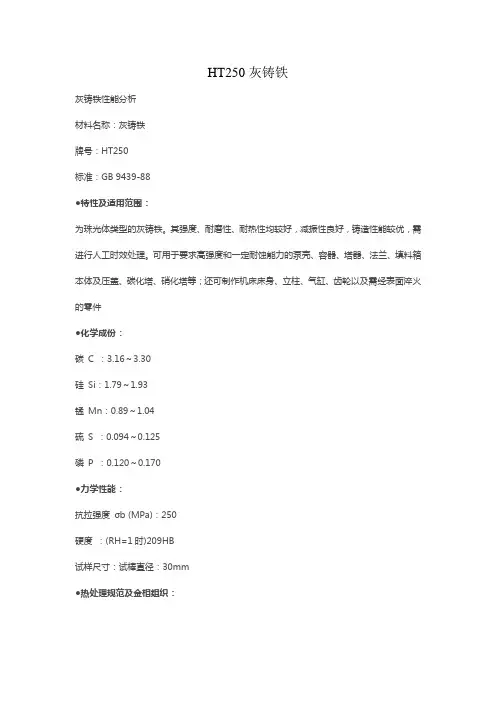

HT250灰铸铁灰铸铁性能分析材料名称：灰铸铁牌号：HT250标准：GB 9439-88●特性及适用范围：为珠光体类型的灰铸铁。

其强度、耐磨性、耐热性均较好，减振性良好，铸造性能较优，需进行人工时效处理。

可用于要求高强度和一定耐蚀能力的泵壳、容器、塔器、法兰、填料箱本体及压盖、碳化塔、硝化塔等；还可制作机床床身、立柱、气缸、齿轮以及需经表面淬火的零件●化学成份：碳 C ：3.16～3.30硅Si：1.79～1.93锰Mn：0.89～1.04硫S ：0.094～0.125磷P ：0.120～0.170●力学性能：抗拉强度σb (MPa)：250硬度：(RH=1时)209HB试样尺寸：试棒直径：30mm●热处理规范及金相组织：热处理规范：（由供方定，以下为某试样的热处理规范，供参考）铸态金相组织：片状石墨＋珠光体生产HT200 HT250 灰铸铁，灰铸铁性能用途及。

铸铁可分为①灰口铸铁。

含碳量较高（2.7％～4.0％），碳主要以片状石墨形态存在，断口呈灰色，简称灰铁。

熔点低（1145～1250℃），凝固时收缩量小，抗压强度和硬度接近碳素钢，减震性好。

用于制造机床床身、汽缸、箱体等结构件。

②白口铸铁。

碳、硅含量较低，碳主要以渗碳体形态存在，断口呈银白色。

凝固时收缩大，易产生缩孔、裂纹。

硬度高，脆性大，不能承受冲击载荷。

多用作可锻铸铁的坯件和制作耐磨损的零部件。

③可锻铸铁。

由白口铸铁退火处理后获得，石墨呈团絮状分布，简称韧铁。

其组织性能均匀，耐磨损，有良好的塑性和韧性。

用于制造形状复杂、能承受强动载荷的零件。

④球墨铸铁。

将灰口铸铁铁水经球化处理后获得，析出的石墨呈球状，简称球铁。

比普通灰口铸铁有较高强度、较好韧性和塑性。

用于制造内燃机、汽车零部件及农机具等。

⑤蠕墨铸铁。

将灰口铸铁铁水经蠕化处理后获得，析出的石墨呈蠕虫状。

力学性能与球墨铸铁相近，铸造性能介于灰口铸铁与球墨铸铁之间。

用于制造汽车的零部件。

⑥合金铸铁。

灰铁牌号化学成分

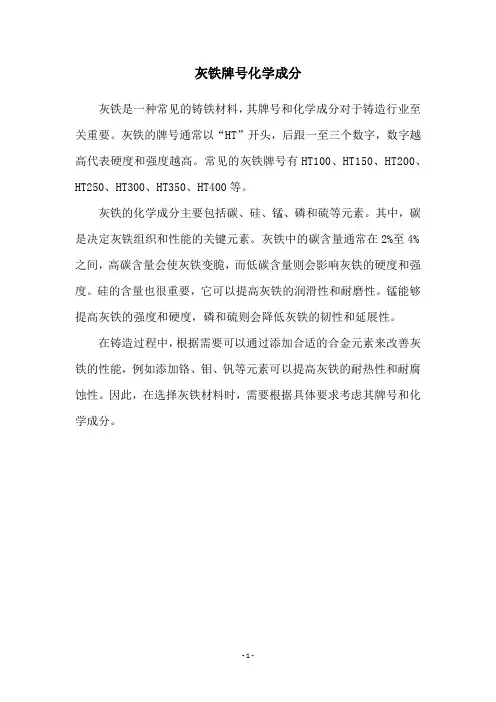

灰铁是一种常见的铸铁材料，其牌号和化学成分对于铸造行业至关重要。

灰铁的牌号通常以“HT”开头，后跟一至三个数字，数字越高代表硬度和强度越高。

常见的灰铁牌号有HT100、HT150、HT200、HT250、HT300、HT350、HT400等。

灰铁的化学成分主要包括碳、硅、锰、磷和硫等元素。

其中，碳是决定灰铁组织和性能的关键元素。

灰铁中的碳含量通常在2%至4%之间，高碳含量会使灰铁变脆，而低碳含量则会影响灰铁的硬度和强度。

硅的含量也很重要，它可以提高灰铁的润滑性和耐磨性。

锰能够提高灰铁的强度和硬度，磷和硫则会降低灰铁的韧性和延展性。

在铸造过程中，根据需要可以通过添加合适的合金元素来改善灰铁的性能，例如添加铬、钼、钒等元素可以提高灰铁的耐热性和耐腐蚀性。

因此，在选择灰铁材料时，需要根据具体要求考虑其牌号和化学成分。

- 1 -。

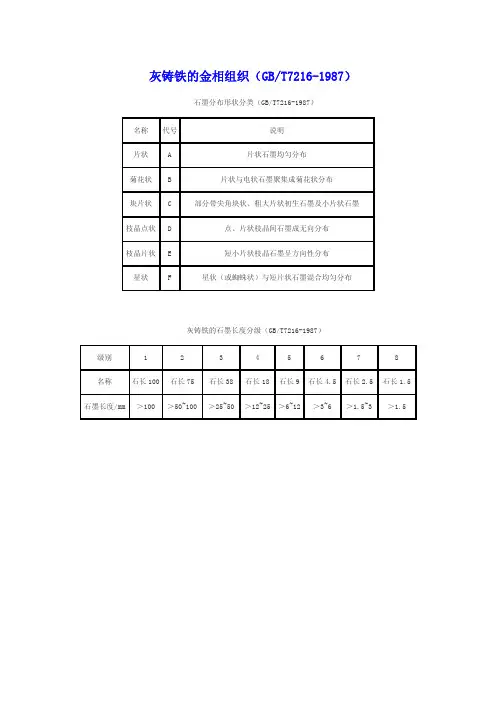

灰铸铁的金相组织（GB/T7216-1987）石墨分布形状分类（GB/T7216-1987）名称 代号 说明片状 A 片状石墨均匀分布菊花状 B 片状与电状石墨聚集成菊花状分布块片状 C 部分带尖角块状、粗大片状初生石墨及小片状石墨枝晶点状 D 点、片状枝晶间石墨成无向分布枝晶片状 E 短小片状枝晶石墨呈方向性分布星状 F 星状（或蜘蛛状）与短片状石墨混合均匀分布灰铸铁的石墨长度分级（GB/T7216-1987）级别 1 2 3 4 5 6 7 8 名称 石长100 石长75 石长38石长18石长9石长4.5石长2.5 石长1.5石墨长度/mm ＞100 ＞50~100 ＞25~50＞12~25＞6~12＞3~6 ＞1.5~3 ＞1.5灰铸铁的基体组织特征（GB/T7216-1987）组织名称 说明铁素体 白色块状组织为α铁素体片状珠光体 珠光体中碳化物和铁素体均成片状，近似平行排列粒状珠光体 在白色铁素体基体上分布着粒状碳化物托氏体 在晶界呈黑团状组织，高倍观察时，可看到针片状铁素体和碳化物的混合体粒状贝氏体 在大块铁素体上有小岛状组织，岛内可能是奥氏体，奥氏体分解产物（珠光体或马氏体）针状贝氏体 形状呈针片状，高倍观察时，可看到针片状铁素体上分布着电状碳化物，边缘多分枝，无明显夹角关系。

马氏体 高碳马氏体外形为透镜状，有明显的中脊面，不回火时针面明亮，有明显的60度或120度夹角特征。

珠光体间间距分级（GB/T7216-1987）级别 名称 说明1索氏体型珠光体 放大500倍下，铁素体和渗碳体难以分辨2细片状珠光体放大500倍下，片间距≤1mm 3中等片状珠光体放大500倍下，片间距＞1~2mm 4粗片状珠光体放大500倍下，片间距＞2mm级别 1 2 3 4 5 6 7 8 名称 珠98 珠95 珠90 珠80 珠70 珠60 珠50 珠40 珠光体数量（%） ＞98 ＜98~95 ＜95~85＜85~75＜75~65＜65~55＜55~45 ＜45碳化物数量分级（GB/T7216-1987）级别 1 2 3 4 5 6名称 碳1碳3碳5碳10碳15碳20碳化物数量（%） ≈1 ≈3 ≈5 ≈10≈15≈20磷共晶类型（GB/T7216-1987）类型 组织与特征二元磷共晶 在碳化铁上均匀分布着奥氏体分解产物的颗粒在碳化铁上分布着奥氏体分解产物的颗粒及粒状、条状碳化三元磷共晶物二元磷共晶-碳化物复合物 二元磷共晶和大块状的碳化物三元磷共晶-碳化物复合物 三元磷共晶和大块状的碳化物磷共晶数量分级（GB/T7216-1987）级别 1 2 3 4 5 6名称 磷1磷2磷4磷6磷8磷10磷共晶数量（%） ≈1≈2≈4≈6≈8≥10级别放大10倍 放大40倍单位面积中实际共晶团数量（个/cm2)1 ＞400 ＞25 ＞10402 ≈400 ≈25 ≈10403 ≈300 ≈19 ≈7804 ≈200 ≈13 ≈5205 ≈150 ≈9 ≈3906 ≈100 ≈6 ≈2607 ≈50 ≈3 ≈1308 ＜50 ＜3 ＜130。

HT250灰铸铁灰铸铁性能分析材料名称：灰铸铁牌号：HT250标准：GB 9439-88●特性及适用范围：为珠光体类型的灰铸铁。

其强度、耐磨性、耐热性均较好，减振性良好，铸造性能较优，需进行人工时效处理。

可用于要求高强度和一定耐蚀能力的泵壳、容器、塔器、法兰、填料箱本体及压盖、碳化塔、硝化塔等；还可制作机床床身、立柱、气缸、齿轮以及需经表面淬火的零件●化学成份：碳C ：3.16～3.30硅Si：1.79～1.93锰Mn：0.89～1.04硫S ：0.094～0.125磷P ：0.120～0.170●力学性能：抗拉强度σb (MPa)：250硬度：(RH=1时)209HB试样尺寸：试棒直径：30mm●热处理规范及金相组织：热处理规范：（由供方定，以下为某试样的热处理规范，供参考）铸态金相组织：片状石墨＋珠光体生产HT200 HT250 灰铸铁，灰铸铁性能用途及。

铸铁可分为①灰口铸铁。

含碳量较高（2.7％～4.0％），碳主要以片状石墨形态存在，断口呈灰色，简称灰铁。

熔点低（1145～1250℃），凝固时收缩量小，抗压强度和硬度接近碳素钢，减震性好。

用于制造机床床身、汽缸、箱体等结构件。

②白口铸铁。

碳、硅含量较低，碳主要以渗碳体形态存在，断口呈银白色。

凝固时收缩大，易产生缩孔、裂纹。

硬度高，脆性大，不能承受冲击载荷。

多用作可锻铸铁的坯件和制作耐磨损的零部件。

③可锻铸铁。

由白口铸铁退火处理后获得，石墨呈团絮状分布，简称韧铁。

其组织性能均匀，耐磨损，有良好的塑性和韧性。

用于制造形状复杂、能承受强动载荷的零件。

④球墨铸铁。

将灰口铸铁铁水经球化处理后获得，析出的石墨呈球状，简称球铁。

比普通灰口铸铁有较高强度、较好韧性和塑性。

用于制造内燃机、汽车零部件及农机具等。

⑤蠕墨铸铁。

将灰口铸铁铁水经蠕化处理后获得，析出的石墨呈蠕虫状。

力学性能与球墨铸铁相近，铸造性能介于灰口铸铁与球墨铸铁之间。

用于制造汽车的零部件。

⑥合金铸铁。

H T250灰铸铁灰铸铁性能分析材料名称：灰铸铁牌号：HT250标准：GB 9439-88●特性及适用范围：为珠光体类型的灰铸铁。

其强度、耐磨性、耐热性均较好，减振性良好，铸造性能较优，需进行人工时效处理。

可用于要求高强度和一定耐蚀能力的泵壳、容器、塔器、法兰、填料箱本体及压盖、碳化塔、硝化塔等；还可制作机床床身、立柱、气缸、齿轮以及需经表面淬火的零件●化学成份：碳C ：3.16～3.30硅Si：1.79～1.93锰Mn：0.89～1.04硫S ：0.094～0.125磷P ：0.120～0.170●力学性能：抗拉强度σb (MPa)：250硬度：(RH=1时)209HB试样尺寸：试棒直径：30mm●热处理规范及金相组织：热处理规范：（由供方定，以下为某试样的热处理规范，供参考）铸态金相组织：片状石墨＋珠光体生产HT200 HT250 灰，灰铸铁性能用途及。

铸铁可分为①灰口铸铁。

含碳量较高（2.7％～4.0％），碳主要以片状石墨形态存在，断口呈灰色，简称灰铁。

熔点低（1145～1250℃），凝固时收缩量小，抗压强度和硬度接近碳素钢，减震性好。

用于制造机床床身、汽缸、箱体等结构件。

②白口铸铁。

碳、硅含量较低，碳主要以渗碳体形态存在，断口呈银白色。

凝固时收缩大，易产生缩孔、裂纹。

硬度高，脆性大，不能承受冲击载荷。

多用作可锻铸铁的坯件和制作耐磨损的零部件。

③可锻铸铁。

由白口铸铁退火处理后获得，石墨呈团絮状分布，简称韧铁。

其组织性能均匀，耐磨损，有良好的塑性和韧性。

用于制造形状复杂、能承受强动载荷的零件。

④球墨铸铁。

将灰口铸铁铁水经球化处理后获得，析出的石墨呈球状，简称球铁。

比普通灰口铸铁有较高强度、较好韧性和塑性。

用于制造内燃机、汽车零部件及农机具等。

⑤蠕墨铸铁。

将灰口铸铁铁水经蠕化处理后获得，析出的石墨呈蠕虫状。

力学性能与球墨铸铁相近，铸造性能介于灰口铸铁与球墨铸铁之间。

用于制造汽车的零部件。

⑥合金铸铁。

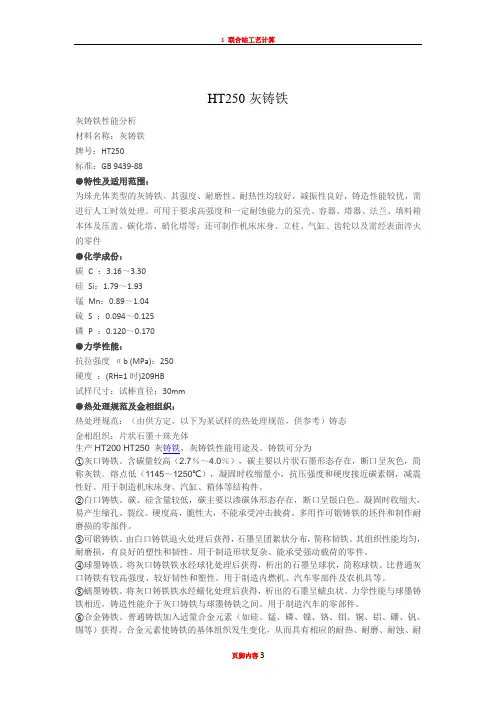

HT250 灰铸铁灰铸铁性能分析材料名称：灰铸铁牌号：HT250标准：GB 9439-88•特性及适用范围：为珠光体类型的灰铸铁。

其强度、耐磨性、耐热性均较好，减振性良好，铸造性能较优，需进行人工时效处理。

可用于要求高强度和一定耐蚀能力的泵壳、容器、塔器、法兰、填料箱本体及压盖、碳化塔、硝化塔等；还可制作机床床身、立柱、气缸、齿轮以及需经表面淬火的零件•化学成份：碳 C ：3.16 ～3.30硅Si：1.79～1.93锰Mn：0.89～1.04硫S ：0.094～0.125磷P ：0.120 ～0.170•力学性能：抗拉强度σb (MPa)：250硬度：(RH=1 时)209HB试样尺寸：试棒直径：30mm •热处理规范及金相组织：热处理规范：(由供方定，以下为某试样的热处理规范，供参考)铸态金相组织：片状石墨＋珠光体生产HT200 HT250 灰铸铁，灰铸铁性能用途及。

铸铁可分为①灰口铸铁。

含碳量较高(2.7％～4.0％)，碳主要以片状石墨形态存在，断口呈灰色，简称灰铁。

熔点低(1145～1250℃)，凝固时收缩量小，抗压强度和硬度接近碳素钢，减震性好。

用于制造机床床身、汽缸、箱体等结构件。

②白口铸铁。

碳、硅含量较低，碳主要以渗碳体形态存在，断口呈银白色。

凝固时收缩大，易产生缩孔、裂纹。

硬度高，脆性大，不能承受冲击载荷。

多用作可锻铸铁的坯件和制作耐磨损的零部件。

③可锻铸铁。

由白口铸铁退火处理后获得，石墨呈团絮状分布，简称韧铁。

其组织性能均匀，耐磨损，有良好的塑性和韧性。

用于制造形状复杂、能承受强动载荷的零件。

④球墨铸铁。

将灰口铸铁铁水经球化处理后获得，析出的石墨呈球状，简称球铁。

比普通灰口铸铁有较高强度、较好韧性和塑性。

用于制造内燃机、汽车零部件及农机具等。

⑤蠕墨铸铁。

将灰口铸铁铁水经蠕化处理后获得，析出的石墨呈蠕虫状。

力学性能与球墨铸铁相近，铸造性能介于灰口铸铁与球墨铸铁之间。

用于制造汽车的零部件。
