【精品】历年湖南大学材料力学真题含答案

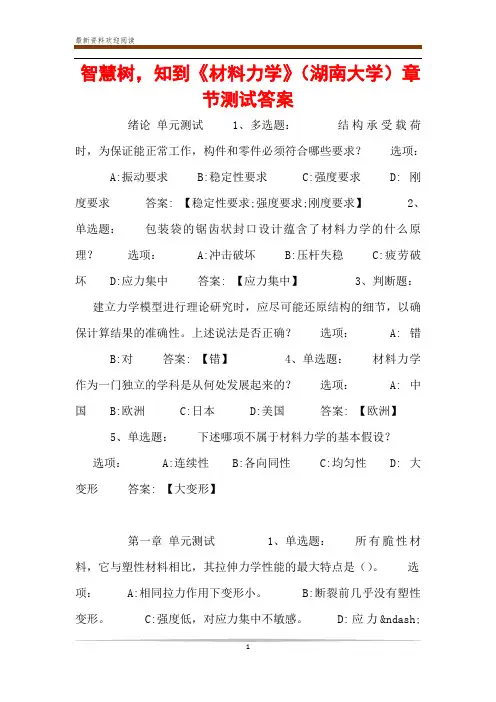

智慧树，知到《材料力学》（湖南大学）章节测试答案绪论单元测试1、多选题：结构承受载荷时，为保证能正常工作，构件和零件必须符合哪些要求？选项：A:振动要求B:稳定性要求C:强度要求D:刚度要求答案: 【稳定性要求;强度要求;刚度要求】2、单选题：包装袋的锯齿状封口设计蕴含了材料力学的什么原理？选项：A:冲击破坏B:压杆失稳C:疲劳破坏D:应力集中答案: 【应力集中】3、判断题：建立力学模型进行理论研究时，应尽可能还原结构的细节，以确保计算结果的准确性。

上述说法是否正确？选项：A:错B:对答案: 【错】4、单选题：材料力学作为一门独立的学科是从何处发展起来的？选项：A:中国B:欧洲C:日本D:美国答案: 【欧洲】5、单选题：下述哪项不属于材料力学的基本假设？选项：A:连续性B:各向同性C:均匀性D:大变形答案: 【大变形】第一章单元测试1、单选题：所有脆性材料，它与塑性材料相比，其拉伸力学性能的最大特点是（）。

选项：A:相同拉力作用下变形小。

B:断裂前几乎没有塑性变形。

C:强度低，对应力集中不敏感。

D:应力–应变关系严格遵循胡克定律。

答案: 【断裂前几乎没有塑性变形。

】2、单选题：现有三种材料的拉伸曲线如图所示。

分别由此三种材料制成同一构件，其中：1）强度最高的是（）；2）刚度最大的是（）；3）塑性最好的是（）；4）韧性最高，抗冲击能力最强的是（）。

选项：A:BACC B:BACA C:ABCC D:ABCA 答案: 【ABCC】3、判断题：正应变的定义为：选项：A:错B:对答案: 【错】4、判断题：任何温度改变都会在结构中引起应变与应力。

选项：A:错B:对答案: 【错】5、判断题：对于拉伸曲线上没有屈服平台的合金塑性材料，工程上规定作为名义屈服极限，此时相对应的应变量为。

选项：A:对B:错答案: 【错】第二章单元测试1、单选题：在连接件上，剪切面和挤压面分别为：选项：A:分别垂直、平行于外力方向。

大 连 理 工 大 学课 程 名 称：材料力学 试 卷： A一．选择题：（每小题3分，共15分） 1. 图示简支梁挠曲线大致形状为 A 。

2. 某梁横截面形状有四种，如图所示。

若外力作用线与图中虚线重合，则发生斜弯曲变形的梁为 D 。

3. 下列说法正确的是 C 。

A. 拉压杆内不存在切应力。

B. 拉压杆内各点的应力应变关系满足胡克定律。

姓名： 学号： 院系： 级 班题一、1图(B)(C)(A)(D)C. 杆件受压后体积会变小。

D. 滑移线是由切应力造成的。

4. 混凝土立柱所受压力的作用线与轴线平行但不重合，若力的作用点在截面核心区域内，则横截面上 B 。

A. 只存在拉应力。

B. 只存在压应力。

C. 既存在拉应力，又存在压应力。

D. 既存在正应力，又存在切应力。

5. 图示平面刚架分别受到集中力（图a ）和集中力偶（图b ）的作用，若F 与e M 数值上相等，则 D 。

A. b a B C θθ=b a B C w w =b a B C w 和θ数值相等 D. b a B C w θ和数值相等二、（15分）图示结构中杆AB 、CD 材料相同，横截面也相同，均为矩形截面，截面的高08=h mm ，宽03=b mm 。

材料的100P =λ，600=λ，206=E GPa ，304=a MPa ，12.1=b MPa ，若规定稳定安全因数3=w n ，试根据稳定条件求结构的许可荷载[q ]。

CD 杆为压杆 8.8003.0289.017.0=⨯⨯==ilμλ题一、5图F(a)(b)p 0λλλ<<为中长杆kN 7.51303.008.010)8.8012.1304()(6cr =⨯⨯⨯⨯-=-=A b a F λ171.2kN 37.513][cr cr ===w n F F取AB 杆为对象，列平衡方程∑=0A M ，075.0][5.11][cr =⨯-⨯q F ，kN/m 152][=q三、（15分）作图示外伸梁的剪力图和弯矩图，方法不限。

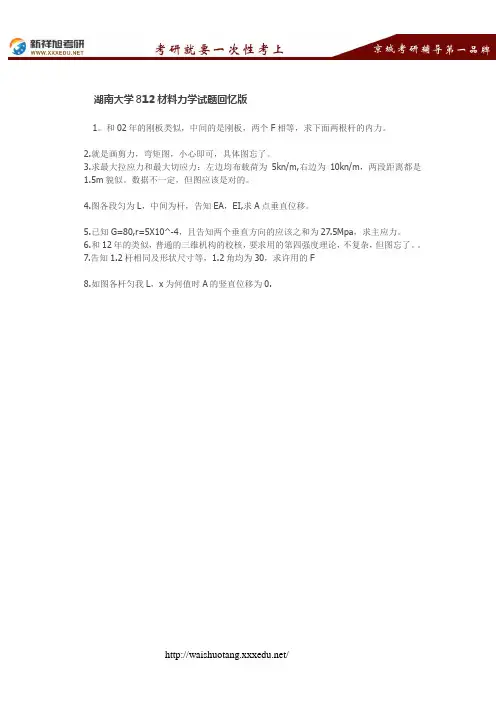

湖南大学812材料力学试题回忆版
1。

和02年的刚板类似，中间的是刚板，两个F相等，求下面两根杆的内力。

2.就是画剪力，弯矩图，小心即可，具体图忘了。

3.求最大拉应力和最大切应力：左边均布载荷为5kn/m,右边为10kn/m，两段距离都是1.5m貌似。

数据不一定，但图应该是对的。

4.图各段匀为L，中间为杆，告知EA，EI,求A点垂直位移。

5.已知G=80,r=5X10^-4，且告知两个垂直方向的应该之和为27.5Mpa，求主应力。

6.和12年的类似，普通的三维机构的校核，要求用的第四强度理论，不复杂，但图忘了。

7.告知1.2杆相同及形状尺寸等，1.2角均为30，求许用的F
8.如图各杆匀我L，x为何值时A的竖直位移为0.
/。

一．是非题：（正确的在括号中打“√”、错误的打“×”） （60小题） 1．材料力学研究的主要问题是微小弹性变形问题，因此在研究构件的平衡与运动时，可不计构件的变形。

( √ )2．构件的强度、刚度、稳定性与其所用材料的力学性质有关，而材料的力学性质又是通过试验测定的。

( √ ) 3．在载荷作用下，构件截面上某点处分布内力的集度，称为该点的应力。

(√ ) 4．在载荷作用下，构件所发生的形状和尺寸改变，均称为变形。

( √ ) 5．截面上某点处的总应力p 可分解为垂直于该截面的正应力σ和与该截面相切的剪应力τ，它们的单位相同。

( √ )6．线应变ε和剪应变γ都是度量构件内一点处变形程度的两个基本量，它们都是无量纲的量。

( √ )7．材料力学性质是指材料在外力作用下在强度方面表现出来的性能。

( ) 8．在强度计算中，塑性材料的极限应力是指比例极限p σ，而脆性材料的极限应力是指强度极限b σ。

( )9．低碳钢在常温静载下拉伸，若应力不超过屈服极限s σ，则正应力σ与线应变ε成正比，称这一关系为拉伸（或压缩）的虎克定律。

( )10．当应力不超过比例极限时，直杆的轴向变形与其轴力、杆的原长成正比，而与横截面面积成反比。

( √ )11．铸铁试件压缩时破坏断面与轴线大致成450，这是由压应力引起的缘故。

( )12．低碳钢拉伸时，当进入屈服阶段时，试件表面上出现与轴线成45o 的滑移线，这是由最大剪应力max τ引起的，但拉断时截面仍为横截面，这是由最大拉应力max σ引起的。

( √ )13．杆件在拉伸或压缩时，任意截面上的剪应力均为零。

( ) 14．EA 称为材料的截面抗拉（或抗压）刚度。

( √ ) 15．解决超静定问题的关键是建立补充方程，而要建立的补充方程就必须研究构件的变形几何关系，称这种关系为变形协调关系。

( √ ) 16．因截面的骤然改变而使最小横截面上的应力有局部陡增的现象，称为应力集中。

一、一结构如题一图所示。

钢杆1、2、3的横截面面积为A=200mm 2，弹性模量E=200GPa,长度l =1m 。

制造时3杆短了△=0。

8mm.试求杆3和刚性梁AB 连接后各杆的内力。

（15分）aalABC123∆二、题二图所示手柄，已知键的长度30 mm l =，键许用切应力[]80 MPa τ=，许用挤压应力bs[]200 MPa σ=，试求许可载荷][F 。

（15分）三、题三图所示圆轴，受eM 作用。

已知轴的许用切应力[]τ、切变模量G ,试求轴直径d 。

(15分）四、作题四图所示梁的剪力图和弯矩图。

（15分)五、小锥度变截面悬臂梁如题五图所示,直径2bad d =，试求最大正应力的位置及大小。

（10分）六、如题六图所示,变截面悬臂梁受均布载荷q 作用，已知q 、梁长l 及弹性模量E .试用积分法求截面A 的得分评分人F键40633400Aal bM eBd a a aqqaqa 2dbBda AF挠度w A 和截面C 的转角θC .（15分)七、如图所示工字形截面梁AB ,截面的惯性矩672.5610zI -=⨯m 4，求固定端截面翼缘和腹板交界处点a 的主应力和主方向。

（15分）一、（15分)（1）静力分析（如图（a）)1N F2N F3N F图(a)∑=+=231,0N N N yF F F F（a)∑==31,0N N CF F M(b)（2）几何分析（如图（b)）1l∆2l∆3l∆∆图（b）wql /3x lhb 0b (x )b (x )BAC 50kN AB0.75m303030140150zya∆=∆+∆+∆3212l l l(3）物理条件EA l F l N 11=∆，EA l F l N 22=∆，EAl F l N 33=∆ （4）补充方程∆=++EAlF EA l F EA l F N N N 3212 （c） （5）联立（a）、（b）、(c)式解得:kN FkN FF N N N 67.10,33.5231===二、(15分）以手柄和半个键为隔离体，S0, 204000OM F F ∑=⨯-⨯=取半个键为隔离体，bsS20F F F ==由剪切：S []s FA ττ=≤，720 N F = 由挤压:bs bs bs bs[][], 900N FF Aσσ=≤≤取[]720N F =.三、（15分）eABM M M +=0ABϕ=， A B M a M b ⋅=⋅得 e B a M M a b =+, e A b MM a b=+当a b >时 e316π ()[]M ad a b τ≥+；当b a >时 e316π ()[]M bd a b τ≥+。

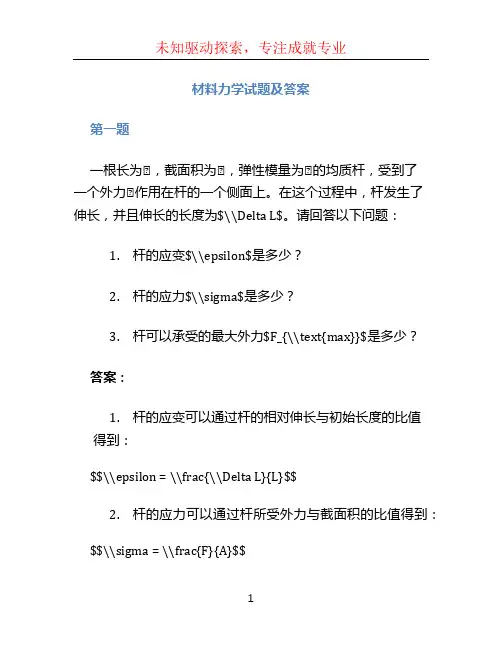

材料力学试题及答案第一题一根长为L，截面积为L，弹性模量为L的均质杆，受到了一个外力L作用在杆的一个侧面上。

在这个过程中，杆发生了伸长，并且伸长的长度为$\\Delta L$。

请回答以下问题：1.杆的应变$\\epsilon$是多少？2.杆的应力$\\sigma$是多少？3.杆可以承受的最大外力$F_{\\text{max}}$是多少？答案：1.杆的应变可以通过杆的相对伸长与初始长度的比值得到：$$\\epsilon = \\frac{\\Delta L}{L}$$2.杆的应力可以通过杆所受外力与截面积的比值得到：$$\\sigma = \\frac{F}{A}$$3.杆可以承受的最大外力$F_{\\text{max}}$可以通过将杆的应力$\\sigma$与材料的屈服强度$\\sigma_{\\text{yield}}$比较得到：$$F_{\\text{max}} = \\sigma_{\\text{yield}} \\cdot A$$第二题一根长为L，截面积为L，弹性模量为L的均质杆，在两端分别受到等大反向的拉力L作用。

请回答以下问题：1.杆的伸长长度$\\Delta L$是多少？2.杆的应变能L是多少？3.若将杆的截面积变为原来的2L，杆的伸长长度$\\Delta L'$是多少？答案：1.杆的伸长长度可以通过应力关系得到：$$\\Delta L = \\frac{F \\cdot L}{A \\cdot E}$$2.杆的应变能可以通过杆所受应力与伸长长度之积得到：$$U = \\frac{1}{2} \\cdot \\sigma \\cdot \\Delta L =\\frac{1}{2} \\cdot \\frac{F \\cdot \\Delta L}{A}$$3.当将杆的截面积变为原来的2L时，杆的伸长长度可以通过应变关系得到：$$\\Delta L' = \\epsilon \\cdot L = \\frac{\\Delta L}{2}$$第三题一根长为L，截面积为L，弹性模量为L，Poisson比为L的均质杆，在端部受到一个压力L。

材料力学试题及答案一、选择题（每题2分，共20分）1. 材料力学中，弹性模量E的单位是（）。

A. N/mB. N·mC. PaD. m/N答案：C2. 材料力学中，材料的屈服强度通常用（）表示。

A. σyB. σsC. σbD. E答案：A3. 根据胡克定律，当应力超过材料的弹性极限时，材料将（）。

A. 保持弹性B. 发生塑性变形C. 发生断裂D. 无法预测答案：B4. 材料力学中，第一强度理论认为材料破坏的原因是（）。

A. 最大正应力B. 最大剪应力C. 最大正应变D. 最大剪应变答案：A5. 下列哪种材料不属于脆性材料（）。

A. 玻璃B. 铸铁C. 混凝土D. 铝答案：D6. 材料力学中，梁的弯曲应力公式为（）。

A. σ = Mc/IB. σ = Mc/IbC. σ = Mc/ID. σ = Mc/Ib答案：C7. 在材料力学中，梁的剪应力公式为（）。

A. τ = VQ/IB. τ = VQ/ItC. τ = VQ/ID. τ = VQ/It答案：B8. 材料力学中，梁的挠度公式为（）。

A. δ = (5PL^3)/(384EI)B. δ = (5PL^3)/(384EI)C. δ = (PL^3)/(48EI)D. δ = (PL^3)/(48EI)答案：C9. 材料力学中，影响材料屈服强度的因素不包括（）。

A. 材料的微观结构B. 加载速度C. 温度D. 材料的密度答案：D10. 材料力学中，影响材料疲劳强度的因素不包括（）。

A. 应力集中B. 表面粗糙度C. 材料的硬度D. 材料的导热性答案：D二、填空题（每题2分，共20分）1. 材料力学中，材料在外力作用下，其形状和尺寸发生的变化称为______。

答案：变形2. 材料力学中，材料在外力作用下，其内部产生的相互作用力称为______。

答案：应力3. 材料力学中，材料在外力作用下，其内部产生的相对位移称为______。

答案：应变4. 材料力学中，材料在外力作用下，其内部产生的单位面积上的力称为______。

材料力学试题一、填空题（共15分）1、 （5分）一般钢材的弹性模量E ＝ 210 GPa ；吕材的弹性模量E ＝ 70 GPa2、 （10分）图示实心圆锥杆受扭转外力偶作用，材料的剪切弹性模量为G ，该杆的man τ1、（5（A ）各向同性材料；（B ）各向异性材料； （C 正确答案是 A 。

2、（5分）边长为d 杆（1）是等截面，杆（2荷系数d k 和杆内最大动荷应力d σ论：（A ）()(,)()(1max 21d d d k k σ<<（B ）()(,)()(1max 21d d d k k σ><（C ）()(,)()(1max 21d d d k k σ<>（D ）1max 21()(,)()(d d d k k σ>>正确答案是 A 。

三、计算题（共75分） 1、（25应力相等，求：（1）直径比21/d d ； (2)扭转角比AB φ解：AC 轴的内力图：(105);(10355M Nm M BC AB ⨯=⨯= 由最大剪应力相等：8434.05/3/16/1050016/10300321323313max==⨯=⨯==d d d d W M n n ππτ 由；594.0)(23232;41221242411=••=•=⇒∴⋅=d M M M d G d G a M GI l M n n n n BC AB P n ππφφφ（2）2、（3、（15分）有一厚度为6mm 的钢板在板面的两个垂直方向受拉，拉应力分别为150Mpa 和55Mpa ，材料的E=2.1×105Mpa ，υ =0.25。

求钢板厚度的减小值。

解：钢板厚度的减小值应为横向应变所产生，该板受力后的应力状态为二向应力状态，由广义胡克定律知，其Z 向应变为：0244.010)55150(101.225.0)(69-=⨯+⨯-=+-=y x z E σσνε则 mm t Z Z 146.0-=⨯=∆ε（本资料素材和资料部分来自网络，仅供参考。

材料力学试题及答案一、选择题（每题2分，共20分）1. 材料力学中，下列哪一项不是基本力学性质？A. 弹性B. 塑性C. 脆性D. 磁性答案：D2. 根据胡克定律，弹簧的伸长量与所受力的关系是：A. 正比B. 反比C. 无关D. 非线性关系答案：A3. 材料的屈服强度是指：A. 材料开始发生永久变形的应力B. 材料发生断裂的应力C. 材料开始发生弹性变形的应力D. 材料达到最大应力点的应力答案：A4. 材料力学中，应力的定义为：A. 材料单位面积上承受的力B. 材料单位长度上承受的力C. 材料单位体积上承受的力D. 材料单位质量上承受的力答案：A5. 材料的泊松比是描述材料在受力时的：A. 弹性变形能力B. 塑性变形能力C. 横向变形与纵向变形的关系D. 断裂韧性答案：C6. 材料的疲劳寿命与下列哪个因素无关？A. 应力水平B. 材料的疲劳极限C. 温度D. 材料的弹性模量答案：D7. 在材料力学中，剪切应力与正应力的区别在于：A. 作用方向B. 作用面积C. 材料的破坏形式D. 材料的应力-应变曲线答案：A8. 材料的硬度通常通过什么测试来测量？A. 拉伸测试B. 压缩测试C. 冲击测试D. 硬度测试答案：D9. 材料的屈服现象通常发生在：A. 弹性阶段B. 塑性阶段C. 断裂阶段D. 疲劳阶段答案：B10. 材料的疲劳破坏通常发生在：A. 材料表面B. 材料内部C. 材料的接合处D. 材料的任何位置答案：A二、简答题（每题10分，共30分）1. 简述材料力学中材料的弹性模量和剪切模量的区别。

答：弹性模量是描述材料在单轴拉伸或压缩时，应力与应变比值的物理量，反映了材料抵抗变形的能力。

剪切模量则是描述材料在剪切状态下，剪切应力与剪切应变的比值，反映了材料抵抗剪切变形的能力。

2. 解释什么是材料的疲劳破坏，并简述其形成过程。

答：材料的疲劳破坏是指在反复加载和卸载的过程中，即使应力水平低于材料的屈服强度，材料也会逐渐发生损伤并最终导致断裂。

《材料力学》试卷（A 卷）考试形式：开（）、闭（√）卷题号 一 二 三 四 五 六 七 八 总分 统分人 得分注：学生在答题前，请将密封线内各项内容准确填写清楚，涂改及模糊不清者、试卷作废。

一、选择题（每小题 2 分，共 22 分。

请将答案填在下面的表格内）题号 1 2 3 4 5 6 7 8 9 10 答案 题号 11 答案1、构件的强度是指( )(A)在外力作用下构件抵抗变形的能力 (B) 在外力作用下构件保持原有平衡态的能力 (C) 在外力作用下构件抵抗破坏的能力2、阶梯形杆AC 如图所示，在A 、B 截面分别作用大小相等的力P 。

设AB 段、BC 段的轴力分别为N l 和N 2，应力分别为σ1和σ2，BC 段的横截面积是AB 段横截面积的的2倍。

则下列答案哪个是正确的（ ）(A) N 1=N 2 σ1=σ2； (B) N 1≠N 2 σ1≠σ2； (C) N 1=N 2 σ1≠σ2； (D) N 1≠N 2 σ1=σ2。

3、插销穿过水平放置的平板上的圆孔，在其下端受有一拉力P ．该插销的剪切面面积和挤压面积分别等于（ ）(A) πdh ，πD 2/4； (B) πdh ，π(D 2-d 2)/4；(C) πDh ，πD 2/4； (D) πDh ，π(D 2-d 2)/4。

4、当实心圆轴的直径增加1倍时，其抗扭强度、抗扭刚度分别增加到原来的（ ）得分 阅卷人P(A) 8和16倍；(B) 16和8倍；(C) 8和8倍；(D) 16和16倍。

5、图示任意形状截面，它的一个形心轴z c把截面分成I和II两部分。

在以下各式中哪一个一定成立（）(A) I I zc+ I II zc=0 ； (B) I I zc- I II zc=0 ；(C) S I zc+S II zc=0 ； (D) A I = A II 。

6、T形截面铸铁梁，设各个截面的弯矩均为正值。

则将其截面按哪个所示的方式布置，梁的强度最高？( )7、图示变截面梁，用积分法求挠曲线方程时（）(A) 应分2段，通常有2个积分常数；(B) 应分2段，通常有4个积分常数；(C) 应分3段，通常有6个积分常数；(D) 应分4段，通常有8个积分常数。

《材料力学》试卷（A 卷）考试形式：开（）、闭（√）卷注：学生在答题前，请将密封线内各项内容准确填写清楚，涂改及模糊不清者、试卷作废。

1、构件的强度是指( )(A)在外力作用下构件抵抗变形的能力 (B) 在外力作用下构件保持原有平衡态的能力 (C) 在外力作用下构件抵抗破坏的能力2、阶梯形杆AC 如图所示，在A 、B 截面分别作用大小相等的力P 。

设AB 段、BC 段的轴力分别为N l 和N 2，应力分别为σ1和σ2，BC 段的横截面积是AB 段横截面积的的2倍。

则下列答案哪个是正确的（ ）(A) N 1=N 2 σ1=σ2； (B) N 1≠N 2 σ1≠σ2； (C) N 1=N 2 σ1≠σ2； (D) N 1≠N 2 σ1=σ2。

3、插销穿过水平放置的平板上的圆孔，在其下端受有一拉力P ．该插销的剪切面面积和挤压面积分别等于（ ）(A) πdh ，πD 2/4； (B) πdh ，π(D 2-d 2)/4； (C) πDh ，πD 2/4； (D) πDh ，π(D 2-d 2)/4。

4、当实心圆轴的直径增加1倍时，其抗扭强度、抗扭刚度分别增加到原来的（ ）P(A) 8和16倍；(B) 16和8倍；(C) 8和8倍；(D) 16和16倍。

5、图示任意形状截面，它的一个形心轴z c把截面分成I和II两部分。

在以下各式中哪一个一定成立（）(A) I I zc+ I II zc=0 ；(B) I I zc- I II zc=0 ；(C) S I zc+S II zc=0 ；(D) A I = A II 。

6、T形截面铸铁梁，设各个截面的弯矩均为正值。

则将其截面按哪个所示的方式布置，梁的强度最高？( )7、图示变截面梁，用积分法求挠曲线方程时（）(A) 应分2段，通常有2个积分常数；(B) 应分2段，通常有4个积分常数；(C) 应分3段，通常有6个积分常数；(D) 应分4段，通常有8个积分常数。

《材料力学》考试题集一、单选题1.构件的强度、刚度和稳定性________。

(A)只与材料的力学性质有关(B)只与构件的形状尺寸有关(C)与二者都有关(D)与二者都无关2.一直拉杆如图所示，在P力作用下。

(A) 横截面a上的轴力最大(B) 横截面b上的轴力最大(C) 横截面c上的轴力最大(D) 三个截面上的轴力一样大3.在杆件的某一截面上，各点的剪应力。

(A)大小一定相等(B)方向一定平行(C)均作用在同一平面内(D)—定为零4.在下列杆件中，图所示杆是轴向拉伸杆。

P (A) (B)(C) (D)5.图示拉杆承受轴向拉力P的作用，斜截面m-m的面积为A，则σ=P/A为。

(A)横截面上的正应力(B)斜截面上的剪应力(C)斜截面上的正应力(D)斜截面上的应力6.解除外力后，消失的变形和遗留的变形。

(A)分别称为弹性变形、塑性变形(B)通称为塑性变形(C)分别称为塑性变形、弹性变形(D)通称为弹性变形7.一圆截面轴向拉、压杆若其直径增加—倍，则抗拉。

(A)强度和刚度分别是原来的2倍、4倍(B)强度和刚度分别是原来的4倍、2倍(C)强度和刚度均是原来的2倍(D)强度和刚度均是原来的4倍8.图中接头处的挤压面积等于。

P(A)ab (B)cb (C)lb (D)lc9.微单元体的受力状态如下图所示，已知上下两面的剪应力为τ则左右侧面上的剪应力为。

(A)τ/2(B)τ(C)2τ(D)010.下图是矩形截面，则m—m线以上部分和以下部分对形心轴的两个静矩的。

(A)绝对值相等，正负号相同(B)绝对值相等，正负号不同(C)绝对值不等，正负号相同(D)绝对值不等，正负号不同11.平面弯曲变形的特征是。

(A)弯曲时横截面仍保持为平面(B)弯曲载荷均作用在同—平面内；(C)弯曲变形后的轴线是一条平面曲线(D)弯曲变形后的轴线与载荷作用面同在—个平面内12.图示悬臂梁的AC段上，各个截面上的。

(A)剪力相同，弯矩不同(B)剪力不同，弯矩相同(C)剪力和弯矩均相同(D)剪力和弯矩均不同13.当横向力作用于杆件的纵向对称面内时，关于杆件横截面上的内力与应力有以下四个结论。

湖南大学2010年招收攻读硕士学位研究生入学考试试题招生专业：力学考试科目：材料力学 试题编号：807注：答题（包括填空题，选择题）必须答在专用答卷纸上，否则无效。

第一题（20分）图示桁架，在点A 受载荷F 作用。

从试验中得知杆1和杆2的轴向应变分别为41100.4－＝⨯ε，42100.2－＝⨯ε，已知杆1和杆2的横截面面积A 1＝A 2＝200mm 2，弹性模量E 1＝E 2＝200GPa.。

试确定载荷F 的大小及其方位角θ。

第一题图第二题（20分）作梁的剪力图和弯矩图。

第二题图第三题（20分）为了提高悬臂梁AB 的强度和刚度，用短梁CD 加固。

设二梁的EI 相同，（提示：AB 的长度是CD 的两倍。

原题中没有这个条件）试求：（1）二梁接触处的压力？（2）加固前后AB 梁最大弯矩的比值；（3）加固前后B 点挠度的比值。

第三题图第四题（15分）A 、B 两点的应力状态如图所示，应力单位MPa ，已知两点的最大剪应力相同，试求x σ的值。

第四题图第五题（15分）直径为d 的圆截面钢杆处于水平面内，杆AB 垂直于CD ，如图所示，铅垂作用力P 1＝2kN ，P 2＝6kN ，已知d ＝7cm ，材料的许用应力[]MPa 110＝σ，试用第三强度理论校核该杆的强度。

第五题图第六题（20分）一刚架水平放置，一重为Q 的物体突然加在C 处，已知刚架直径d ＝100mm ，a ＝0.3m ，b ＝0.5m ，Q ＝10kN ，E ＝200GPa ，3.0＝ν，[]MPa 140＝σ，对固定端上表面K 点：（1）画出其单元体的应力状态；（2）用第四强度理论校核K 点的强度。

第六题图第七题（20分）图示结构，AB 为刚性梁，l 1＝1m ，BC 杆的横截面为圆形，l 2＝600m ，d ＝30mm ，E ＝206GPa ，a 200MP p =σ，a 235s MP =σ。

直线经验公式中系数a ＝304MPa ，b ＝1.12MPa 。
