电路期末知识点总结一、电路的基本概念1. 电路的定义电路是由电源、电阻、电容、电感等元器件组成的电子器件的连接系统。
通过导体内的电荷传输形成闭合路径，从而实现电能的转换、传输和控制。
2. 电路的分类根据电流的流向和大小，电路可分为直流电路和交流电路；根据元器件的性质，电路可分为线性电路和非线性电路；根据连接方式，电路可分为串联电路、并联电路和混合电路等。
3. 电路的基本参数电路的基本参数包括电压、电流、电阻、电导、功率等。
电压是电路两点之间的电势差，单位为伏特（V）；电流是电荷在单位时间内通过导体截面的数量，单位为安培（A）；电阻是电路元件对电流的阻碍，单位为欧姆（Ω）；电导则是电路元件对电流的导通能力，单位为西门子（S）；功率是电路中能量转换的速率，单位为瓦特（W）。
4. 电路的基本定律电路有基本的基尔霍夫电压定律和基尔霍夫电流定律，它们是电路分析和计算的基础。
基尔霍夫电压定律指出：闭合回路中各段电压的代数和等于零；基尔霍夫电流定律则指出：汇入节点的电流和等于汇出节点的电流和。
二、电路分析方法1. 网孔分析法网孔分析法是一种用网络的环流电流作为未知量进行分析的方法。
首先选择电路中的基本网孔，然后建立网孔电流方程，并通过解方程求得电路中各支路电流和电压等参数。
2. 节点分析法节点分析法是一种用网络的节点电流作为未知量进行分析的方法。
首先选择电路中的基本节点，然后建立节点电流方程，并通过解方程求得电路中各支路电流和电压等参数。
3. 直流分析法直流分析法是一种针对直流电路进行分析的方法。
根据基尔霍夫定律和欧姆定律，通过对电路中的电压、电流和电阻等参数进行分析，求得电路中各支路的电流和电压等信息。
三、电路定理1. 欧姆定律欧姆定律是最基本的电路定律之一，它指出电压和电流成正比，电阻不变。
数学表达式为：U=IR，其中U为电压，I为电流，R为电阻。
2. 基尔霍夫定律基尔霍夫定律是电路分析的重要定律之一，它包括基尔霍夫电压定律和基尔霍夫电流定律。
《电工与电子技术基础》教材复习知识要点第一章：直流电路及其分析方法复习要点基本概念：电路的组成和作用；理解和掌握电路中电流、电压和电动势、电功率和电能的物理意义；理解电压和电动势、电流参考方向的意义；理解和掌握基本电路元件电阻、电感、电容的伏－安特性，以及电压源（包括恒压源）、电流源（包括恒流源）的外特性；理解电路（电源）的三种工作状态和特点；理解电器设备（元件）额定值的概念和三种工作状态；理解电位的概念，理解电位与电压的关系。
基本定律和定理：熟练掌握基尔霍夫电流、电压定律和欧姆定理及其应用，特别强调Σ I=0和Σ U=0时两套正负号的意义，以及欧姆定理中正负号的意义。
分析依据和方法：理解电阻的串、并联，掌握混联电阻电路等效电阻的求解方法，以及分流、分压公式的熟练应用；掌握电路中电路元件的负载、电源的判断方法，掌握电路的功率平衡分析；掌握用支路电流法、叠加原理、戴维宁定理和电源等效变换等方法分析、计算电路；掌握电路中各点的电位的计算。
基本公式：欧姆定理和全欧姆定理Rr E I R U I +==0, 电阻的串、并联等效电阻212121,R R R R R R R R +=+=串串 KCL 、KVL 定律0)(,0)(=∑=∑u U i I 分流、分压公式U R R R U U R R R U I R R R I I R R R I 2122211121122121,;,+=+=+=+= 一段电路的电功率ba ab I U P ⨯= 电阻上的电功率R U R I I U P 22=⨯=⨯= 电能tP W ⨯=难点：一段电路电压的计算和负载开路（空载）电压计算，注意两者的区别。
常用填空题类型：1.电路的基本组成有电源、负载、中间环节三个部分。
2.20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。
3.戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的 电压 源来表示。
电路基础第三章知识点总结第三章节的内容主要涉及电路的分析和维持，包括各种电路的分析方法、戴维南定理、诺尔顿定理、极限定理、最大功率传输定理以及电路维持的相关知识。
通过本章的学习，我们可以更好地理解电路的工作原理和分析方法，为我们今后的学习和工作打下扎实的基础。
本篇总结将主要围绕本章的知识点展开，总结出电路的分析方法和维持知识点，让读者对电路有更全面的了解。
一、电路分析方法1.节点分析法节点分析法是一种电路分析方法，通过寻找电路中的节点，应用基尔霍夫电流定律（KCL）进行节点电压的分析。
通过节点电压的计算，可以找到各个支路中的电流，从而进一步分析电路的特性。
节点分析法的手续步骤为：（1）选取一个节点作为参考点，为了简化计算，一般选为电压源的负极或接地点；（2）对不确定电压的节点进行标记；（3）应用基尔霍夫电流定律，列出各节点处的电流之和为零；（4）利用基尔霍夫电流定律和欧姆定律，列出各节点处的电压。
2.支路分析法支路分析法是一种电路分析方法，通过寻找电路中的支路，应用基尔霍夫电压定律（KVL）进行支路电流和电压的分析。
通过支路电流和电压的计算，可以找到各个支路中的电流和电压，从而进一步分析电路的特性。
支路分析法的手续步骤为：（1）选择一个支路作为参考方向，可以沿着电流的方向或者反方向；（2）按照已选的方向，利用基尔霍夫电压定律，列出各支路的电流和电压；（3）应用欧姆定律，列出支路中的电流和电压。
3.戴维南定理戴维南定理是电路理论中的一项重要理论，它指出了任意线性电路可以用一个恒电压源和一个串联电流源的组合来替代。
通过戴维南定理，可以将一个复杂的电路简化为一个等效的电压源和串联电流源的组合，从而方便进一步的分析和计算。
4.诺尔顿定理诺尔顿定理是电路理论中的另一项重要理论，它指出了任意线性电路可以用一个恒电流源和一个并联电阻的组合来替代。
通过诺尔顿定理，可以将一个复杂的电路简化为一个等效的电流源和并联电阻的组合，从而方便进一步的分析和计算。
![电工学I(电路与电子技术)[第一章电路的基本概念和基本分析方法]山东大学期末考试知识点复习](https://img.taocdn.com/s1/m/fd9a33455acfa1c7ab00cc0a.png)
第一章电路的基本概念和基本分析方法1．1．1 电压、电流的参考方向以及它们的表示方法实际方向：在物理课程中学习电流、电压、电动势和电功率等电量的时候，只考虑其大小，而不考虑其方向。
实际上电路中电流和电压的方向是客观存在的，电流的方向规定为正电荷运动的方向，电压的方向规定为电场力对正电荷做功的方向，亦为电位降低的方向。
参考方向(正方向)：当在分析较为复杂的直流电路时，往往事先不易确定某支路中电流和电压的实际方向，另外，对交流电路而言，电流或电压的方向都在随时间的变化而改变，因此，为了便于分析和计算电路，首先要对待求的电流或电压人为选定一个参考方向，或称为正方向。
如果计算结果的数值为正，说明实际方向与参考方向相同，如为负，则说明实际方向与参考方向相反。
参考方向的表示方法：电流的参考方向一般用箭头表示，也可用双下标表示，例如在图1.1(a)中，L ab=I，I ba=－I；电压的参考方向一般用参考极性“＋”和“－”表示，或用箭头表示，也可以用双下标表示，例如在图1．1(b)中，U ab=U，U ba=－U。
1．1．2 电路元件及其伏安特性所提及的电路元件一般都是理想电路元件，理想电路元件是一种严格的数学定义，它反映了实际元件的主要电磁特性，而忽略了其次要电磁特性。
电路元件分为无源元件和有源元件两大类，无源元件包括电阻R、电容C和电感L。
其中，电阻元件是耗能元件，其伏安特性满足欧姆定律；电容和电感元件都是储能元件，它们的伏安特性为微分关系。
有源元件又分为独立电源和受控电源，独立电源的特性是其输出端电压或输出的电流是确定值，与外接元件无关，独立电源包括理想电压源U s和理想电流源I s。
受控电源的输出具有理想电源的特性，但是其参数却受到其他支路电压或电流的控制。
按照受控电源所表现出的电源特性以及控制量的不同，它分为四种类型，即：电压控制电压源(VCVS)、电压控制电流源(VCCS)、电流控制电压源(CCVS)和电流控制电流源CCCS。

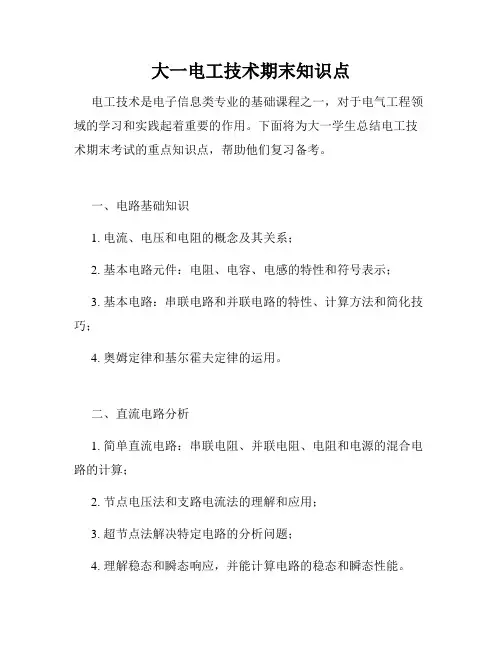

大一电工技术期末知识点电工技术是电子信息类专业的基础课程之一，对于电气工程领域的学习和实践起着重要的作用。
下面将为大一学生总结电工技术期末考试的重点知识点，帮助他们复习备考。
一、电路基础知识1. 电流、电压和电阻的概念及其关系；2. 基本电路元件：电阻、电容、电感的特性和符号表示；3. 基本电路：串联电路和并联电路的特性、计算方法和简化技巧；4. 奥姆定律和基尔霍夫定律的运用。
二、直流电路分析1. 简单直流电路：串联电阻、并联电阻、电阻和电源的混合电路的计算；2. 节点电压法和支路电流法的理解和应用；3. 超节点法解决特定电路的分析问题；4. 理解稳态和瞬态响应，并能计算电路的稳态和瞬态性能。
三、交流电路分析1. 交流电的基本特性：正弦波、频率、幅值、相位等概念；2. 交流电路中的电阻、电容和电感的频率特性及其计算；3. 交流电路中的有效值、均方根值、相位差的计算方法；4. 交流电路中的串联谐振、并联谐振和带通滤波器的分析。
四、三相电路分析1. 理解三相电源的产生，并掌握其相位关系和电压、电流的计算方法；2. 三相平衡负载和不平衡负载的分析方法；3. 三相电路中的功率计算和功率因数改进方法。
五、传感器与测量技术1. 常见传感器的分类及其原理：温度传感器、压力传感器、光敏传感器等；2. 传感器的电路连接方式和使用注意事项；3. 信号调理电路的作用和结构。
六、数模转换与数字电路基础1. 数模转换器和模数转换器的基本原理和应用；2. 组合逻辑电路和时序逻辑电路的基本概念和设计方法；3. 数字电路中的编码和译码电路设计。
七、电工图纸1. 电路图的基本符号和规范；2. 掌握电工图纸的阅读和画法；3. 简单电路的绘制和设计。
这些知识点是大一电工技术期末考试的核心内容。
希望同学们能够认真复习并灵活运用这些知识，取得优异的成绩。
祝各位同学考试顺利！。
![电工学II(电机与电气控制)[第三章电动机]山东大学期末考试知识点复习](https://img.taocdn.com/s1/m/d5d0155e01f69e3142329402.png)
第三章电动机13．1．1 电动机的分类电机是一种机电能量转换元件，其中，电动机将电能转换成机械能。
电动机按其工作原理分类如下：13．1．2直流电动机直流电动机的电源为直流电，其核心部件是它的电枢绕组。
直流电动机通过电枢绕组感应出电动势和电流，电枢电流与气隙磁场相互作用产生电磁转矩，从而实现机电能量转换。
不同励磁方式的电动机具有不同的特性，由于他励直流电动机具有优良的调速性能，所以得到了广泛的应用。
13．1．3 三相异步电动机的基本结构及工作原理基本结构——由定子、转子和气隙组成。
旋转磁场的产生——三相对称交流电流通入在空间按一定规律分布的三相对称的定子绕组后，在电机内部产生旋转磁场。
同步转速——旋转磁场的转速称为同步转速，即n0=60f1/p，其中f1为定子电源的频率，p为电动机的磁极对数。
转向——三相异步电动机的旋转方向由旋转磁场的方向决定，与通入电机的三相交流电流的相序有关，改变三相交流电流的相序就可以改变电动机的旋转方向。
转速和转差率——依据电磁感应和电磁力的原理，电机转子转速n与旋转磁场的转速n0(同步转速)不相等，这是异步电动机运行的基本条件；定义其转差率为s=(n0-n)/n0，根据s的大小和正负判断异步电动机可处于三种不同的工作状态：电动机运行状态、发电运行状态和电磁制动运行状态。
电磁关系——三相异步电动机工作时，定子电路和转子电路中的电磁关系。
(1)定子每相绕组的感应电动势为E1=4．44f1N1φ，而且，定子每相绕组上施加的电压U1≈E1，可见，φ∝U1。
(2)转子每相绕组的感应电动势为E2=4．44f2N2φ，其中，f2=sf1。
(3)转子每相绕组的电流和功率因数分别为功率关系——三相异步电动机能量转换过程中功率流图如图13．1所示。
P1为输入到异步电动机的电功率，其中一小部分作为定子绕组的铜损耗p Cu1和电机的铁损耗p Fe1(主要是定子铁损耗)消耗掉；其余大部分则形成电磁功率P T。
电工期末知识点总结电工是一个涉及电气系统安装、维护和修复的职业。
电工需要掌握大量的技术知识，包括电路原理、电气设备维护、安全规范等方面的内容。
在期末考试前，对电工知识点进行总结有助于加深理解和记忆，为考试做好充分准备。
本文将从电工基础知识、电路分析、电气设备维护和安全规范等方面对电工期末知识点进行总结。
一、电工基础知识1. 电流、电压和电阻的概念及其关系电流是电荷在单位时间内通过导体的数量，用I表示，单位是安培(A)；电压是电荷在电路中的能量转化和传递，用U表示，单位是伏特(V)；电阻是材料对电流通过的阻碍程度，用R表示，单位是欧姆(Ω)。
它们之间的关系是：U=IR。
2. 电路中的串联和并联在电路中，电阻、电压和电流可以通过串联和并联的方式进行组合。
串联是指将电阻、电压或电流依次连接在一起，而并联是指将电阻、电压或电流同时连接在一起。
串联电路中，电阻相加，电压相加，电流相等；并联电路中，电阻按倒数相加，电压相等，电流相加。
3. 电路定理电路定理是关于电路中电压、电流和电阻的数学关系的定理。
其中最重要的有欧姆定律、基尔霍夫定律和戴维南定理。
欧姆定律是指在恒定温度条件下，电流和电压成正比，电流与电阻成反比，即U=IR；基尔霍夫定律是指在电路中，任何一个节点所受的电流等于它所发出的电流之和；戴维南定理是指将电阻由串联电路变为并联电路，或者由并联电路变为串联电路之后，电路的电流和电压不变。
二、电路分析1. 直流电路直流电路是指电流方向恒定的电路，其特点是电流只在一个方向上流动。
在直流电路中，电流的分析和计算相对较简单，可以采用欧姆定律和基尔霍夫定律进行电路分析。
2. 交流电路交流电路是指电流方向不断变化的电路，其特点是电流不固定，而是随着时间的变化而变化。
在交流电路中，除了要考虑电阻、电压和电流的关系外，还需要考虑交流电路中的电感和电容的影响。
3. 电路分析工具电路分析工具包括模拟工具和数字工具两种。
模拟工具是指用来模拟和分析电路中的电压、电流和电阻的工具，包括示波器、万用表、信号发生器等；数字工具是指用来进行数字模拟和数学分析的工具，包括Multisim、PSPICE等。
大一电工电子技术期末知识点电工电子技术是电气工程及自动化专业的核心课程之一，它涵盖了电工电子领域的基础知识和技术原理。
以下是大一电工电子技术期末考试所涉及的重点知识点。
一、电路基础知识1. 电流、电压和电阻的概念及关系2. 基本电路元件（电阻、电容、电感）的特性和应用3. 串并联电路的计算方法4. 奥姆定律、基尔霍夫定律以及电功率的计算公式5. 交流电路的频率、幅值和相位关系二、半导体器件1. PN结的结构、特性和应用2. 理解二极管、晶体管和场效应晶体管的构造、工作原理及特性3. 功率放大电路和开关电路的设计和分析方法三、模拟电路1. 放大器的基本概念和分类2. 放大器的输入输出特性和参数（增益、带宽等）3. 集成运算放大器的结构、工作原理和应用4. 反馈电路的基本原理和分类5. 电源稳压电路的设计和调试四、数字电路1. 逻辑门、触发器和计数器等数字电路元件的特性和应用2. 组合逻辑电路和时序逻辑电路的设计和分析3. 数字电路的编码和解码原理4. 存储器和存储器芯片的结构、特性和应用五、微处理器原理1. 微处理器的结构和工作原理2. 指令系统、寻址方式和数据传输方式等3. 内存、输入输出接口和中断系统的原理和应用4. 程序设计和汇编语言的基本知识六、信号与系统基础1. 信号的分类及特性2. 线性时不变系统的概念和性质3. Fourier级数和Fourier变换的基本原理4. 采样定理和离散时间信号的处理方法以上列举的知识点仅为大一电工电子技术期末考试的重点，同学们在备考过程中还需参考教材和课堂笔记，有针对性地进行复习和训练。
既要重点理解基本概念和原理，又要进行充分的练习和实践，做到理论与实际应用相结合。
本文简要介绍了大一电工电子技术期末考试所涉及的重点知识点，希望对同学们的复习和备考有所帮助。
祝愿大家都能取得优异的成绩！。
![山东大学高频电子线路[第三章高频小信号放大器]山东大学期末考试知识点复习](https://img.taocdn.com/s1/m/fee04030bdd126fff705cc1755270722192e59d0.png)
⼭东⼤学⾼频电⼦线路[第三章⾼频⼩信号放⼤器]⼭东⼤学期末考试知识点复习第三章⾼频⼩信号放⼤器3．2．1 ⾼频⼩信号放⼤器的主要质量指标1)增益输出电压(或功率)与输⼊电压(或功率)之⽐。
2)通频带通常以放⼤器的电压增益下降为最⼤值的0．7倍所对应的频率范围为通频带，以2△f0.7表⽰，如图3．2．1所⽰。
有时也称为3 dB带宽。
3)选择性放⼤器从含有各种频率的信号总和(有⽤的和有害的)中选出有⽤信号，排除有害(⼲扰)信号的能⼒，称为放⼤器的选择性。
表⽰选择性的指标有：矩形系数和抑制⽐。
图3．2．2表⽰矩形系数Kr的定义为显然，Kr 越⼩越好，理想情况是Kr=1。
抑制⽐亦称抗拒⽐，图3．2．3表⽰抑制⽐的定义为d=Av0/Av放⼤器除了上述三个主要质量指标外，还有⼯作稳定性、噪声系数等，应有⼀般了解。
3．2．2 晶体管⾼频⼩信号等效电路与参数1)形式等效电路(⽹络参数等效电路)形式等效电路是将晶体管等效为有源线性四端⽹络，优点是通⽤，导出的表达式具有普遍意义，便于分析电路；缺点是⽹络参数与频率有关。
根据选⽤的⾃变量与参变量的不同，可以有不同的参数系：在低频时，最常⽤h参数系；在⾼频时，则⽤y参数系⽐较⽅便。
图3．2．4所⽰为晶体管放⼤器及其y参数等效电路。
在该等效电路[图(b)]中，可列出电路⽅程：式中各y参数第⼆个脚标e表⽰这是共发射极电路的参数；若为共基极或共集电极电路，则第⼆个脚标即⽤b或c。
因此输⼊导纳为上式说明，输⼊导纳Yi 与负载导纳YL有关，这反映了晶体管有内部反馈，⽽这个内部反馈是由反向传输导纳Yre所引起的。
上式说明，晶体管的正向传输导纳)，y oe越⼤，则放⼤器的增益越⼤。
2)混合π等效电路图3．2．5是晶体管的混合，π等效电路。
图中参数数值举例：gm=β0/rb'c=Ic(mA)／26 (3．2．12)三个附加电容Cbe 、Cbc和Cce表⽰晶体管引线和封装等结构所形成的电容，其值很⼩，在⼀般情况，可以忽略。
![电工学II(电机与电气控制)[第三章电动机]山东大学期末考试知识点复习](https://img.taocdn.com/s1/m/de507cb38bd63186bdebbc09.png)
第三章电动机13．1．1 电动机的分类电机是一种机电能量转换元件，其中，电动机将电能转换成机械能。
电动机按其工作原理分类如下：13．1．2直流电动机直流电动机的电源为直流电，其核心部件是它的电枢绕组。
直流电动机通过电枢绕组感应出电动势和电流，电枢电流与气隙磁场相互作用产生电磁转矩，从而实现机电能量转换。
不同励磁方式的电动机具有不同的特性，由于他励直流电动机具有优良的调速性能，所以得到了广泛的应用。
13．1．3 三相异步电动机的基本结构及工作原理基本结构——由定子、转子和气隙组成。
旋转磁场的产生——三相对称交流电流通入在空间按一定规律分布的三相对称的定子绕组后，在电机内部产生旋转磁场。
同步转速——旋转磁场的转速称为同步转速，即n0=60f1/p，其中f1为定子电源的频率，p为电动机的磁极对数。
转向——三相异步电动机的旋转方向由旋转磁场的方向决定，与通入电机的三相交流电流的相序有关，改变三相交流电流的相序就可以改变电动机的旋转方向。
转速和转差率——依据电磁感应和电磁力的原理，电机转子转速n与旋转磁场的转速n0(同步转速)不相等，这是异步电动机运行的基本条件；定义其转差率为s=(n0- n)/n0，根据s的大小和正负判断异步电动机可处于三种不同的工作状态：电动机运行状态、发电运行状态和电磁制动运行状态。
电磁关系——三相异步电动机工作时，定子电路和转子电路中的电磁关系。
(1)定子每相绕组的感应电动势为E1=4．44f1N1φ，而且，定子每相绕组上施加的电压U1≈E1，可见，φ∝U1。
(2)转子每相绕组的感应电动势为E2=4．44f2N2φ，其中，f2=sf1。
(3)转子每相绕组的电流和功率因数分别为功率关系——三相异步电动机能量转换过程中功率流图如图13．1所示。
P1为输入到异步电动机的电功率，其中一小部分作为定子绕组的铜损耗p Cu1和电机的铁损耗p Fe1(主要是定子铁损耗)消耗掉；其余大部分则形成电磁功率P T。

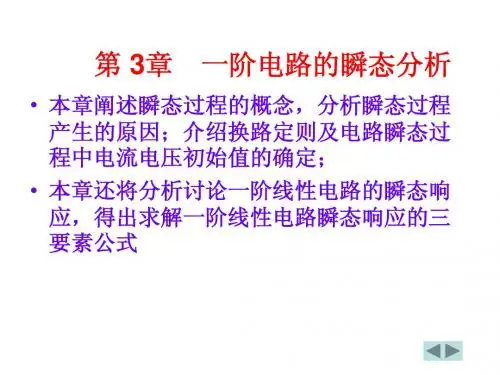

第三章一阶电路的瞬态分析
3．1．1 换路定则
在换路瞬间(t=0)，根据能量不能跃变的原理，则有电感电流不能跃变和电容
电压不能跃变。
即
t=0－表示换路前终了瞬间；t=0＋表示换路后初始瞬间。
换路定则主要用来确
定换路瞬间，即t=0
时刻电感电流和电容电压的初始值，然后再根据基本定律确＋
时刻其他各个电量的初值。
定t=0
＋
3．1．2 储能公式
电感储存的磁场能量与电流有关；电容储存的电场能量与电压有关。
且
注意：电感电压可以跃变；电容电流可以跃变；电阻只耗能不储能，故不产生瞬
态过程，其中的电压和电流均可发生跃变。
3．1．3“三要素法”公式
即f(t)=稳态分量+瞬态分量，其中f(t)表示一阶线性电路瞬态过程中的任意
变量(电流或电压)；f(∞)表示换路后电路已达到稳定状态时电流或电压的稳态
值；f(0+)表示瞬态变量的初始值；时间常数τ是表征瞬态过程进行快慢的参数，
它的大小反映了电路中能量储存或释放的速度，τ愈大，则瞬态过程时间愈长。
对于RC电路：τ=RC。
对于RL电路：τ=L／R。
注意：这里的R、L和C都是等效值，其中的R是取换路后的电路，从储能
元件两端看进去的一个等值电阻。
“三要素法”只适用于求解直流电源激励的一
阶线性电路的瞬态响应。
3．1．4 RC串联电路的矩形波脉冲响应特点
对于RC串联电路，当输入信号为连续的矩形波脉冲周期信号时，在不同的电路时间常(τ=RC)下，从电阻或电容两端会获得不同的输出电压波形，从而使输出信号与输入信号之间可形成近似的一种微分关系或积分关系。
3．2．1 本章重点
(1)换路瞬间(t=0+)各电量初始值的确定。
换路定则仅适用于换路瞬间，可根据它来确定t=0+时电路电压和电流之值。
即瞬态过程的初始值，其方法如下。
①由t=0-时的等效电路求出u C(0-)和i L(0-)。
如果换路前电路处于稳态，则电感视为短路，电容视为开路。
②在t=0+的电路中，用换路定则确定的u C(0+)和i L(0+)出t=0+的等效电路。
③用电压源U0=u C(0+)代替电容，用电流源I0=i L(0+)代替电感。
作出t=0+时刻的等效电路，应用求解直流电路的方法，计算电路中其他各量在t=0+时的初始值。
(2)瞬态过程结束后(t=∞)，各电量稳态值的求取。
此时电感视为短路，电容视为开路，再应用直流电路的分析方法进行求解。
(3)理解“三要素法”公式，并能熟练地应用。
对于同一电路中的任何电压
电流的瞬态响应，它们都具有相同的时间常数，因此其响应曲线具有相同的衰减速率。
3．2．2 本章难点
(1)“三要素法”公式中，时间常数τ的求取。
其中RC电路：τ=RC；RL 电路：τ=L／R。
这里的R是取换路后，去掉储能元件后所得二端网络的戴维宁等效电阻。
(2)一阶矩形脉冲波响应的分段讨论。
