【CN209428245U】一种防止离心机进料高位槽下料口堵塞的曝气装置【专利】

  • 格式：pdf
  • 大小：270.98 KB
  • 文档页数：5

2
CN 209428245 U
说 明 书
1/2 页
一种防止离心机进料高位槽下料口堵塞的曝气装置
技术领域 [0001] 本实用新型涉及污水处理技术领域，尤其是一种防止离心机进料高位槽下料口堵 塞的曝气装置。
背景技术 [0002] 当前，在对污水进行处理时，通常要采用离心机。为了确保离心机进料的平稳性， 离心机的 进料采 用高位槽下料口 进料的方式 ，以 确保进料时流量和流速的稳定性 ，否则会 引起进料过程中振动值的上涨，严重时会造成离心机无法进料生产。 [0003] 公知，由于污水（料浆）性质的不稳定性，料浆在浓度高时颗粒物易沉淀。然而，在 实际 作业中 ，离心机采用高位槽下料口进料 ，并是以间断进料的方式进行作业生产的 ，从而 料浆中的沉淀物常常会引起垂直下料口与离心机的水平进料管道相连接的弯头处堵塞，使 得离心机无法正常进料 ，这需要维 护人 员需经常停产以 清理堵塞处的 污泥 ，对日常生产进 程造成严重的影响，大大降低了生产效率。
附图说明 [0010] 图1是本实用新型的结构示意图。 [0011] 图中：1—三通管，2—法兰，3—盲板，4—气孔，5—
说 明 书
接头，8—输气管，9—不锈钢螺栓，10—密封垫圈。
2/2 页
具体实施方式 [0012] 参见图1，本实用新型提供了一种防止离心机进料高位槽下料口堵塞的曝气装置， 具有“T”型三通管1 ，三通管1的上端口 、下端口 和水平端口处均设有法兰2 ；在三通管1下端 口处的法兰上配装有盲板3，盲板3的中心开设有气孔4，并在盲板3下侧焊装有与气孔4相匹 配的 气嘴 5 ，气嘴 5连接单向 止回阀 6的 出口 端 ，单向 止回阀 6的 入口 端装有快插接头7 ，其中 单向止回阀6用于防止污水反串至输气管8中；快插接头7与空压风系统的输气管8相连接。 [0013] 本实施例中所述气孔4的直径为10～20mm，具体为15mm。 [0014] 本实施例中所述快插接头7采用卡套式管接头，在输气管8的出口端开设有与快插 接头7相配套的外螺纹。 [0015] 本实施例中所述三通管1、法兰2、盲板3和气嘴5均采用不锈钢材质制成，三通管1 下端口的法兰与盲板3通过不锈钢螺栓9配装为一体，并在所述法兰与盲板3之间装有密封 垫圈10，以防止污水泄露；所述单向止回阀6和快插接头7均采用铜材质制成。 [0016] 本实用新型在使用时，由于空压风在依次通过输气管8、快插接头7、单向止回阀6 和气嘴5后 ，对三通管1中的污水进行持续喷吹 ，使得污水中的固体颗粒物不会发生沉淀 ，进 而使得离心机生产过程中不会出现因下料口堵塞而无法进料的情况，大大提高了离心机的 生产效率，减少操作人员清理堵塞管道的次数，降低了操作人员的劳动强度。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920066359 .7
(22)申请日 2019 .01 .16
(73)专利权人 大冶有色金属有限责任公司 地址 435005 湖北省黄石市下陆大道18号 技术创新部
(72)发明人 李苑 王敏 邓文彬 胡文东 陆建平 李小伟
2 .根据权利要求1所述的一种防止离心机进料高位槽下料口堵塞的曝气装置，其特征 是：所述气孔的直径为10～20mm。
3 .根据权利要求1所述的一种防止离心机进料高位槽下料口堵塞的曝气装置，其特征 是 ：所述快插接头采 用卡套式管接头 ，在输气管的 出口 端开设有与快插接头 相配套的 外螺 纹。
4 .根据权利要求1或2或3所述的一种防止离心机进料高位槽下料口堵塞的曝气装置， 其特征是 ：所述三通管、法兰、盲板和气嘴 均采 用不锈钢材 质制成 ，三通管下端口的法兰与 盲板通过不锈钢螺栓配装为一体 ，并在所述法兰与盲板之间装有密封垫圈 ；所述单向止回 阀和快插接头均采用铜材质制成。
本实 用新型公 开了一 种防 止离心机进料高 位槽下料口堵塞的曝气装置，具有“T”型三通管， 三通管的上端口、下端口和水平端口处均设有法 兰 ；在三通管下端口处的 法兰上配装有盲板 ，盲 板的中心开设有气孔，并在盲板下侧焊装有与气 孔相匹配的气嘴 ，气嘴连接单向止回阀的出口 端 ，单向 止回阀的 入口 端装有快插接头 ，快插接 头与空压风系统的输气管相连接；本实用新型结 构简单、成本低廉，并且拆装更换方便，通过空压 风的喷吹 ，有效防止了颗粒物在高位槽下料口处 产生沉淀，从而确保了离心机正常地进行污水处 理作业，大大减轻了操作人员的工作量。
权利要求书1页 说明书2页 附图1页
CN 209428245 U
CN 209428245 U
权 利 要 求 书
1/1 页
1 .一种防止离心机进料高位槽下料口堵塞的曝气装置，其特征是：具有“T”型三通管， 三通管的上端口、下端口和水平端口处均设有法兰；在三通管下端口处的法兰上配装有盲 板 ，盲板的中心开设有气孔 ，并在盲板下侧焊装有与气孔相匹配的气嘴 ，气嘴连接单向止回 阀的出口端，单向止回阀的入口端装有快插接头，快插接头与空压风系统的输气管相连接。
(74)专利代理机构 黄石市三益专利商标事务所 42109
代理人 沈军
(51)Int .Cl . C02F 7/00(2006 .01)
(10)授权公告号 CN 209428245 U (45)授权公告日 2019.09.24
( 54 )实用新型名称 一种防止离心机进料高位槽下料口堵塞的
曝气装置 ( 57 )摘要
发明内容 [0004] 本实用新型的目的就是要解决当前离心机在进行污水处理时，因其进料管的堵塞 而无法正产运行 ，并需要经常停产和清理污泥的问 题 ，为此提供一 种防 止离心机进料高位 槽下料口堵塞的曝气装置。 [0005] 本实用新型的具体方案是：一种防止离心机进料高位槽下料口堵塞的曝气装置， 具有“T”型三通管 ，三通管的 上端口 、下端口 和水平端口处 均设有法兰 ；在三通管下端口处 的法兰上配装有盲板 ，盲板的中心开设有气孔 ，并在盲板下侧焊装有与气孔相匹配的气嘴 ， 气嘴连接单向止回阀的出口端，单向止回阀的入口端装有快插接头，快插接头与空压风系 统的输气管相连接。 [0006] 本实用新型中所述气孔的直径为10～20mm。 [0007] 本实用新型中所述快插接头采用卡套式管接头，在输气管的出口端开设有与快插 接头相配套的外螺纹。 [0008] 本实用新型中所述三通管、法兰、盲板和气嘴均采用不锈钢材质制成，三通管下端 口的法兰与盲板通过不锈钢螺栓配装为一体 ，并在所述法兰与盲板之间装有密封垫圈 ；所 述单向止回阀和快插接头均采用铜材质制成。 [0009] 本实用新型结构简单、成本低廉，并且拆装更换方便，通过空压风的喷吹，有效防 止了颗粒物在高位槽下料口处 产生沉淀 ，从而确保了离心机正常地进行污水处理 作业 ，大 大减轻了操作人员的工作量。

合集下载

【CN209740955U】一种防堵塞的污泥斗【专利】

【CN209740955U】一种防堵塞的污泥斗【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920236126.7(22)申请日 2019.02.25(73)专利权人 中环乐创（天津）环保科技有限公司地址 301800 天津市宝坻区塑料制品工业区福德路1号(72)发明人 张超　(51)Int.Cl.C02F 11/122(2019.01)(54)实用新型名称一种防堵塞的污泥斗(57)摘要本实用新型创造提供一种防堵塞的污泥斗，包括污泥斗本体，该污泥斗本体包括斗体，在斗体一侧设有与斗体连通的副斗；所述斗体上设有搅拌装置，该搅拌装置包括贯穿斗体进、出口的搅拌轴；所述斗体内水平设有篦子板，该篦子板上设有避让开转动轴的豁口。

本实用新型创造结构简单，在污泥经过斗体时，通过驱动搅拌轴旋转，能够有效防止发生堵塞。

污泥经副斗流入到斗体中，有一段缓冲的过程，减小了污泥向下的冲击力，有效的避免了污泥斗的堵塞情况发生。

权利要求书1页 说明书3页 附图2页CN 209740955 U 2019.12.06C N 209740955U权　利　要　求　书1/1页CN 209740955 U1.一种防堵塞的污泥斗，其特征在于：包括污泥斗本体，该污泥斗本体包括斗体，在斗体一侧设有与斗体连通的副斗；所述斗体上设有搅拌装置，该搅拌装置包括贯穿斗体进、出口的搅拌轴；所述斗体内设有防止污泥堵塞的可提拉调整的转动轴，该转动轴贯穿斗体；所述斗体内水平设有篦子板，该篦子板上设有避让开所述转动轴的豁口；所述转动轴由驱动机构驱动旋转及提拉动作。

2.根据权利要求1所述的一种防堵塞的污泥斗，其特征在于：所述篦子板从斗体异于副斗的一侧插装进斗体中，篦子板异于插进斗体内的一端设有弧形的挡板，该挡板弧度与斗体外表面弧度一致，在挡板朝向斗体外壁一侧设有密封件。

3.根据权利要求1所述的一种防堵塞的污泥斗，其特征在于：所述斗体上端设有用于固定搅拌装置的安装座，所述搅拌装置还包括用于驱动所述搅拌轴的驱动机构，该驱动机构固定在安装座上。

【CN209852992U】一种防堵塞粉状物料输送装置【专利】

【CN209852992U】一种防堵塞粉状物料输送装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920193660.4(22)申请日 2019.02.13(73)专利权人 湖北通惠工业集成科技有限公司地址 448000 湖北省荆门市东宝工业园东宝电子信息产业园众创空间（长兴大道9号）(72)发明人 白巍　(74)专利代理机构 荆门市森皓专利代理事务所(普通合伙) 42253代理人 王丽(51)Int.Cl.B65D 88/68(2006.01)B07B 1/28(2006.01)B65G 65/42(2006.01)(54)实用新型名称一种防堵塞粉状物料输送装置(57)摘要本实用新型公开了一种防堵塞粉状物料输送装置，包括皮带输送机与输送仓，所述输送仓内壁的顶部固定安装有安装箱，所述输送仓通过其顶部安装的电机架固定安装有第一旋转电机。

该防堵塞粉状物料输送装置，通过第一旋转电机、活动板、螺纹套、螺纹杆、连接杆、限位杆、安装箱、固定板、第二旋转电机、安装板、清理钉通过旋转轴与螺旋叶片的配合使用，从而可使清理钉对堵塞在输送仓内部的物料进行清理，同时螺旋叶片的旋转可对堵塞在输送仓内部的物料进行破碎，从而可使物料更容易的被清理钉进行清理，双重措施，大大的提高了对堵塞物料的清理效果，防堵塞的效果好，从而可保证装置的正常送料，生产效率高。

权利要求书1页 说明书3页 附图3页CN 209852992 U 2019.12.27C N 209852992U权　利　要　求　书1/1页CN 209852992 U1.一种防堵塞粉状物料输送装置，包括皮带输送机（1）与输送仓（3），其特征在于：所述输送仓（3）内壁的顶部固定安装有安装箱（10），所述输送仓（3）通过其顶部安装的电机架固定安装有第一旋转电机（4），所述安装箱（10）的内部固定安装有固定板（11），所述固定板（11）顶部的两侧均固定安装有限位杆（9），且限位杆（9）的顶部与输送仓（3）内壁的顶部固定连接，两个限位杆（9）之间滑动连接有活动板（5），所述活动板（5）底部的中部固定安装有螺纹套（6），所述第一旋转电机（4）的输出轴固定安装有螺纹杆（7），且螺纹杆（7）的底部贯穿输送仓（3）的顶部并延伸至安装箱（10）的内部，所述螺纹杆（7）的底部贯穿活动板（5）的顶部并通过螺纹套（6）与固定板（11）转动连接，所述活动板（5）底部的两侧均固定安装有连接杆（8），且连接杆（8）的底部贯穿固定板（11）的顶部并延伸至固定板（11）的下方，所述连接杆（8）的底部固定安装有安装板（13），所述安装板（13）通过其顶部安装的电机架固定安装有第二旋转电机（12），所述第二旋转电机（12）的输出轴固定安装有旋转轴（15），且旋转轴（15）的底部贯穿安装板（13）的顶部并延伸至安装板（13）的下方，所述旋转轴（15）位于安装板（13）下方一侧的表面套接有螺旋叶片（16），所述安装板（13）的底部呈环绕型固定安装有清理钉（14）。

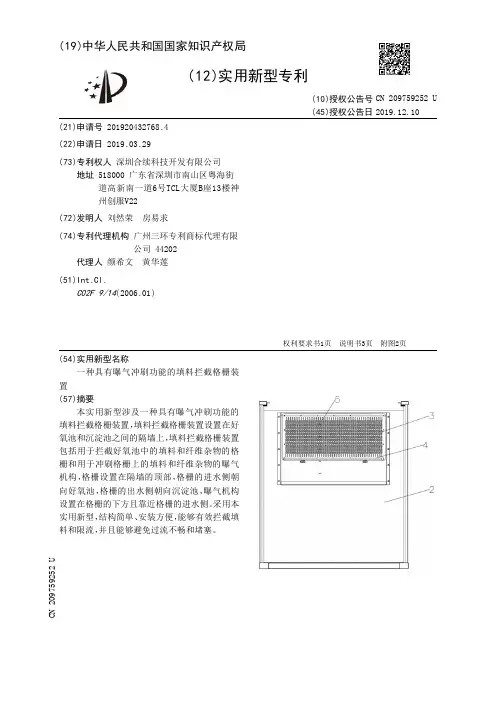

【CN209759252U】一种具有曝气冲刷功能的填料拦截格栅装置【专利】
