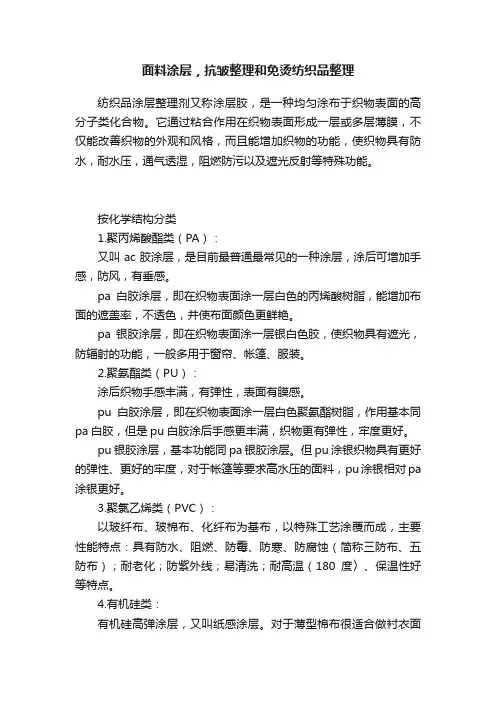

面料涂层，抗皱整理和免烫纺织品整理纺织品涂层整理剂又称涂层胶，是一种均匀涂布于织物表面的高分子类化合物。
它通过粘合作用在织物表面形成一层或多层薄膜，不仅能改善织物的外观和风格，而且能增加织物的功能，使织物具有防水，耐水压，通气透湿，阻燃防污以及遮光反射等特殊功能。
按化学结构分类1.聚丙烯酸酯类（PA）：又叫ac胶涂层，是目前最普通最常见的一种涂层，涂后可增加手感，防风，有垂感。
pa白胶涂层，即在织物表面涂一层白色的丙烯酸树脂，能增加布面的遮盖率，不透色，并使布面颜色更鲜艳。
pa银胶涂层，即在织物表面涂一层银白色胶，使织物具有遮光，防辐射的功能，一般多用于窗帘、帐篷、服装。
2.聚氨酯类（PU）：涂后织物手感丰满，有弹性，表面有膜感。
pu白胶涂层，即在织物表面涂一层白色聚氨酯树脂，作用基本同pa白胶，但是pu白胶涂后手感更丰满，织物更有弹性，牢度更好。
pu银胶涂层，基本功能同pa银胶涂层。
但pu涂银织物具有更好的弹性、更好的牢度，对于帐篷等要求高水压的面料，pu涂银相对pa 涂银更好。
3.聚氯乙烯类（PVC）：以玻纤布、玻棉布、化纤布为基布，以特殊工艺涂覆而成，主要性能特点：具有防水、阻燃、防霉、防寒、防腐蚀（简称三防布、五防布）；耐老化；防紫外线；易清洗；耐高温（180度〉、保温性好等特点。
4.有机硅类：有机硅高弹涂层，又叫纸感涂层。
对于薄型棉布很适合做衬衣面料，手感丰满，很脆又富有弹性，具有很强的回弹性，抗皱。
对于厚型的面料，弹性好，牢度好。
5.合成橡胶类(如氯丁橡胶)此外，还有聚四氟乙烯、聚酰氨、聚酯、聚乙烯、聚丙烯和蛋白质类。
目前主要应用的是聚丙烯酸酯类和聚氨酯类。
按在使用上采用的介质不同分类1. 溶剂型溶剂型具有耐水压高，成膜性好，烘燥快，含固量低等优点，但同时又有在织物上渗透性强、手感粗硬，毒性大、易着火，需要溶剂回收装置、且回收费用高的缺陷。
2. 水系型与溶剂型相比，水系型无毒、不燃、安全，成本低、不需回收，可制造厚涂产品，有利于有色涂层产品的生产，涂层亲水性好；其缺点是耐水压低，烘燥慢，在长丝织物上粘着较难。

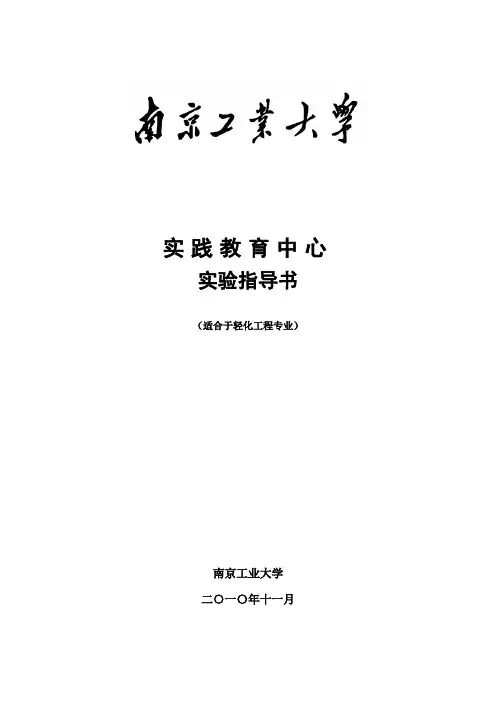

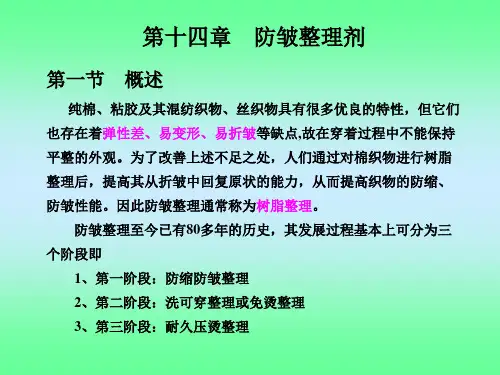

实践教育中心实验指导书（适合于轻化工程专业）南京工业大学二○一〇年十一月实验一抗皱整理剂2D树脂的合成【实验目的】用于棉织物和涤/棉混纺织物防皱整理品种很多，但TMM树脂和2D树脂应用的较为普遍。
TMM树脂学名为三羟甲基三聚氰胺，它属于自身缩合型防皱整理剂。
2D树脂(即DMDHEU树脂)学名为二羟甲基二羟基乙烯脲，它属于纤维反应型防皱整理剂。
通过本实验，使学生了解常用树脂的合成方法以及树脂初缩体固含量的测定方法，并制得2D树脂，以供织物防皱整理工艺实验和树脂初缩体分析实验之用。
【实验原理】2D树脂(即DMDHEU树脂)学名为二羟甲基二羟基乙烯脲，是由尿素、乙二醛和甲醛三者在弱碱性介质中反应而得到的树脂除缩体。
其合成--般分为两步进行，即：反应的理论摩尔比为尿素:乙二醛:甲醛＝1:1:2，而实际的制备摩尔比为尿索:乙二醛:甲醛＝1:1:1.8～2。
2D树脂实际制备时有两种方法，一种是两步合成法，一种是一步合成法，前者虽反应时间较长，但易于操作，树脂质量较稳定，故常用此法。
树脂初缩体的浓度是以固含量来表示的。
常用的测定方法是烘干法。
所得固含量的计算公式为：【仪器与药品】一、仪器三口烧瓶(250mL)、烧杯(100mL)、量筒(10mL，100mL)、温度计(100℃)、称量瓶、分析天平、电动搅拌器、铁架台、通用夹、电炉、水浴锅、烘箱。
二、药品盐酸（C.P.）、纯碱（C.P.）、三乙醇胺、尿素、甲醛、乙二醛(以上为工业品)。
【操作步骤】2D树脂的制备（采用两步合成法）1．投料配比尿素(100％) 13g乙二醛(49%) 25mL甲醛(37%) 32mL水10mL第一步反应中用25%纯碱调节pH＝5-5.5，第二步反应中用25%纯碱调节pH＝8.2-8.5。
2．操作量取49%乙二醛溶液置于三口烧瓶中，在水浴上升温至35℃后停止加热，并在搅拌下加入尿素，再用25％纯碱调节pH=5-5.5，加水10ml。
继续升温至45℃时，移去水浴，此刻反应物温度将继续上升，可用冷水浴控制反应温度为50℃±1℃，注意切勿超过52℃。
