电动航模飞机内部的电子设备主要有：无刷电机、无刷电调、动力锂电、舵机、接收机。

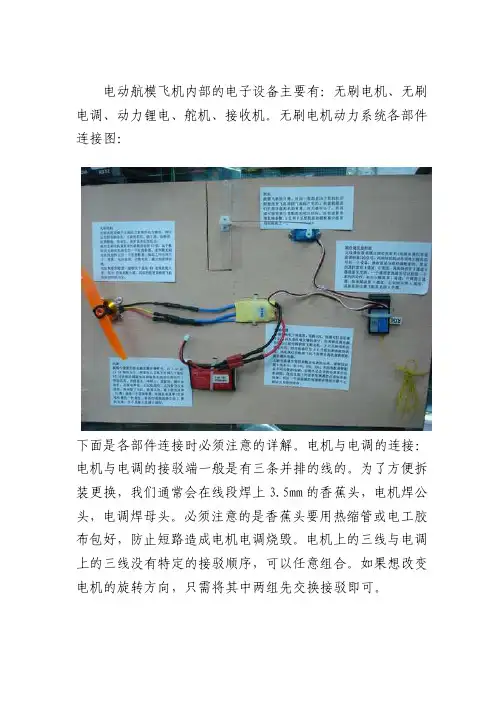

无刷电机动力系统各部件连接图：
下面是各部件连接时必须注意的详解。
电机与电调的连接：电机与电调的接驳端一般是有三条并排的线的。
为了方便拆装更换，我们通常会在线段焊上3.5mm的香蕉头，电机焊公头，电调焊母头。
必须注意的是香蕉头要用热缩管或电工胶布包好，防止短路造成电机电调烧毁。
电机上的三线与电调上的三线没有特定的接驳顺序，可以任意组合。
如果想改变电机的旋转方向，只需将其中两组先交换接驳即可。
电调与电池的连接：电调一端与电机连接，另一端两线的与电源连接。
这一端有严格的正负之分，接反了电调就会马上烧毁，所以必须注意。
因此这一端我们会用模型T插进行连接。
一般情况下，电池用母头，电调用公头。
T插的焊接比较考功夫，需要多练习才能焊接美观。
同时焊接时必须注意防静电处理，防止静电击穿电调MOS管。
焊接后用热缩管绝缘处理。
防静电可选用有地线的电烙铁，也可以外接地线放走静电。
最简单的可以每次触碰焊点时先触碰接地的金属介质，如金属窗台，挂墙铁架等，以放走静电。
电调、舵机与接收器的连接：电调、舵机都会有一个三针杜邦头接口，这个接口是用来连接接收器的。
正常情况下，电调接在接收器第3通道，也就是油门通道。
电调也是通过第3通道向接收器和各个舵机提供电源的。
其他各舵机根据不同作用可连接在其他不同的通道。
如升降舵机连接2通道，方向舵机连接4通道等。
连接时注意接口的正反即可。
声明：本帖不为商业目的，只为各位魔友能够通过本帖修复完善各自的无刷电机，所以部分引用了论坛魔友的经验和照片，只为更基础知识1、模型无刷电机是什么类型的电机？? ???无刷电机输入是直流，工作是交流，属于无刷直流电机之三相无感（感应器-霍尔）电机。
--------------------------------------------------------------------------4月12日更新? ? 模型无刷电机工作结构本质上是三相交流电机，但是电机特性却与直流电机类似，所以我们称呼为无刷直流电机。
? ? 桥式电路结构，普遍使用分数槽集中绕组结构，除部分车模为有感电机以外，航模电机普遍为无感电机。
2、三角接法和星形（Y）接法? ???三角接法：三根线头尾相接1头+2尾，2头+3尾，3头+1尾? ???星形接法：三根线尾尾相接??三相尾部接在一起，其他3根线引出接电机? ???绕线的顺序都是一样的，三角接法和星形接法只是最后接法不同而已！！！? ???--------------------------------------------------------------------? ? 2014-3-31更新??详解三角接法与星形接法? ? 现代的无刷直流电机普遍采用星形绕法，但是模型无刷电机普遍采用三角绕法?? ? 例如：一台2212 1400KV电机（默认三角绕法）改用星形绕法，转速将变为1400除以1.732得出808KV，并且该电机在12下和之前的功率相近。
? ?同样的，一台星形绕法的无刷电机，如需要保持转速和功率不变，在改为三角绕法后，需要降低电压1.732倍使用，否则极易? ? 星形绕法的特点：效率更高、匝数更少、其他数据一样情况下工作电压更高? ?三角绕法的特点：匝数更多，其他数据一样的情况下工作电压更低? ?实际运用：1、3S电机改6S电机，最简单的办法就是将三角绕法改为星形绕法即可。
航模全系列无刷电机绕线方法航模无刷电机是一种使用无刷直流电机技术的电动马达，它具有高效率、高功率和高转速等特点，是航模领域中常用的电动动力装置之一、正确的绕线方法对于无刷电机的性能和寿命具有重要影响。
下面将介绍航模全系列无刷电机的绕线方法。
1.准备工具和材料：绕线工具、无刷电机、绕线线材、锡膏、热缩管等。
2.确定绕线方式：航模无刷电机的绕线方式有多种，包括星型绕线和三角形绕线等。
选择合适的绕线方式取决于具体的使用要求和电机参数。
3.绕线前准备：首先，将无刷电机的轴固定好，以免在绕线过程中发生滑动。
然后，根据电机的具体类型和参数，选择适当的绕线线材。
一般来说，使用绝缘性能好、导电性能佳的铜线。
准备好绕线线材后，可以先将其进行预处理，例如裁剪、去除绝缘层等。
4.绕线方法：根据选择的绕线方式，开始绕线。
以下以星型绕线为例进行说明。
a.先选取一根线作为起点，并将其焊接在电机的一个固定点上，如AB端子之间。
b.将线从这个焊点开始绕绕在定子的槽中，顺时针方向绕，在每个槽口中绕两圈。
确保每个槽口都有线。
c.这样还原到焊点，如果线的长度不够，可以焊接一段新的线。
d.从焊点开始绕第二根线，同样沿着槽口顺时针绕两圈。
e.这样绕完剩余的几根线，直到所有线都被正确地绕在定子槽口上。
5.焊接电机导线：绕完线之后，根据无刷电机的具体需要，焊接导线。
一般电机会有A、B两个端子，需要分别焊接线。
6.防护措施：在焊接完导线之后，可以使用锡膏对焊接处进行处理，以增加导线和电机的连接强度。
然后，用热缩管将焊接处进行包裹，以保护焊点。
7.完成安装：最后，将无刷电机安装到航模中，并与其他电子设备进行连接。
绕线是一项技术活，需要有一定的经验和技巧。
在绕线过程中，要注意保持线的整齐和紧凑，避免交叉和松散现象的发生。
另外，焊接过程中需要注意温度控制，避免烧坏线材和电机。
绕线对航模无刷电机的性能和寿命具有重要影响，正确的绕线方法可以使电机发挥最佳性能，并延长使用寿命。
航模全系列无刷电机绕线方法详解一模型无刷电机是无刷电机输入是直流，工作是交流，属于无刷直流电机之三相无感（感应器-霍尔）电机。
二N和P搭配的规律N：电机绕组槽 P：磁钢1、N必须是3的倍数，P必须是偶数（磁钢必须是成对的，所以必须是偶数）。
2、N数越小，最高转速越高。
比如9N12P电机最高转速肯定高于12N14P，反之亦然。
3、P数越小，最高转速越高。
例如12N10P的最高转速肯定高于12N16P，反之亦然。
4、N比P大，则相对转速更高。
9N6P最高转速肯定高于9N12P，反之亦然。
5、同样的N，P越大扭力越强。
扭力，12N16P大于12N14P大于12N10P。
6、一般情况下，N和P之间不能整除，比如12N6P，但是内转子有大量的12N4P结构，使用分布绕组。
三三角接法和星形（Y）接法三角接法：三根线头尾相接1头+2尾，2头+3尾，3头+1尾星形接法：三根线尾尾相接三相尾部接在一起，其他3根线引出接电机绕线的顺序都是一样的，三角接法和星形接法只是最后接法不同而已！！！详解三角接法与星形接法现代的无刷直流电机普遍采用星形绕法，但是模型无刷电机普遍采用三角绕法例如：一台2212 1400电机（默认三角绕法）改用星形绕法，转速将变为1400除以1.732得出808，并且该电机在12V电压下工作功率大为降低，如要实现之前功率，需要提高电压到12V*1.732=21V，在21V电压下和之前的功率相近。
同样的，一台星形绕法的无刷电机，如需要保持转速和功率不变，在改为三角绕法后，需要降低电压1.732倍使用，否则极易烧坏电机。
星形绕法的特点：效率更高、匝数更少、其他数据一样情况下工作电压更高三角绕法的特点：匝数更多，其他数据一样的情况下工作电压更低实际运用：3S电机改6S电机，最简单的办法就是将三角绕法改为星形绕法即可。
总体上，Y星接法（也就是星型接法）在效率上优于封闭接法（也就是三角接法），但是因为方便工业生产的关系，模型大量使用三角接法。
