船舶液压装置知识点总结一、液压系统概述1.液压系统的基本概念液压系统是一种能够将液体作为工作介质，通过液压传动来传递能量的机械系统。
液压系统主要包括液压液体、液压泵、液压阀、液压缸和液压管路等组成部分。
在船舶上，液压系统被广泛应用于起重、操纵、传动和辅助设备等功能。
2. 液压系统的应用领域船舶液压系统主要应用于船舶的主机推进系统、舵机控制系统、泊艇系统、起重设备系统、辅助设备系统等方面。
其中，船舶主机推进系统和舵机控制系统是船舶上最重要的液压系统之一，直接关系到船舶的操纵和驾驶安全性。
3. 液压系统的工作原理液压系统的工作原理是利用液体在封闭容器中的传递压力和能量。
当液压液体被泵送至液压缸时，液压缸内产生了压力，使得活塞受力从而推动执行元件完成工作。
通过液压阀的控制，液压系统可以实现各种复杂的功能。
二、液压系统的组成1. 液压泵液压泵主要用于液压系统中的液体输送功能，它可以将输入的机械能转换成液压能，并通过液压缸和执行元件推动工作。
2. 液压阀液压阀是用来控制液压系统中的液体流向和压力的元件，它起到了调节、控制和分配液压能的作用。
根据其功能，液压阀可以分为方向控制阀、压力控制阀、流量控制阀等不同类型。
3. 液压缸液压缸是液压系统中的执行元件，它根据输入的液压能将机械能转换成直线运动或者旋转运动，并推动相应的机械装置工作。
4. 液压管路液压管路是液压系统中的输送通道，用来连接液压泵、液压阀、液压缸和执行元件等部件，保证液压液能够流通并传递能量。
5. 液压油箱液压油箱是用来储存液压液的容器，同时也起到了滤净和冷却液压液的作用。
6. 液压油液压油是液压系统中的工作介质，它要求具有一定的黏度、流动性、耐磨性和抗氧化性，以确保液压系统的正常运行。
三、液压系统常见故障及解决方案1. 液压系统漏油液压系统漏油一般是由于密封件损坏、油管磨损、接头松动等原因导致的。
解决方法一般是更换密封件、修理或更换油管、拧紧接头等。

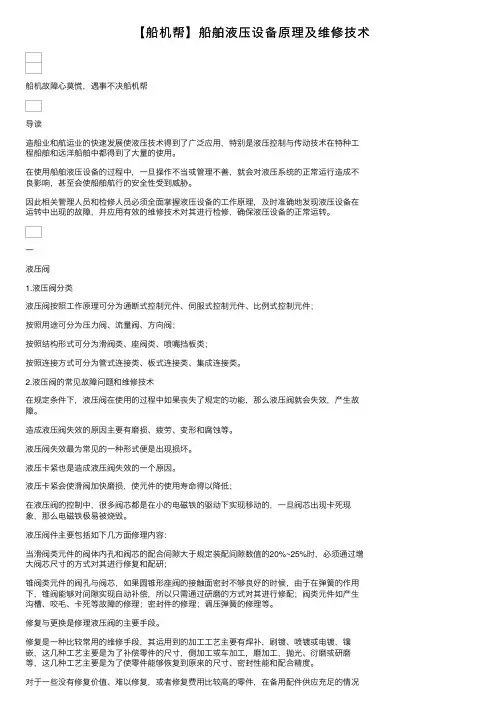

【船机帮】船舶液压设备原理及维修技术船机故障⼼莫慌，遇事不决船机帮导读造船业和航运业的快速发展使液压技术得到了⼴泛应⽤，特别是液压控制与传动技术在特种⼯程船舶和远洋船舶中都得到了⼤量的使⽤。
在使⽤船舶液压设备的过程中，⼀旦操作不当或管理不善，就会对液压系统的正常运⾏造成不良影响，甚⾄会使船舶航⾏的安全性受到威胁。
因此相关管理⼈员和检修⼈员必须全⾯掌握液压设备的⼯作原理，及时准确地发现液压设备在运转中出现的故障，并应⽤有效的维修技术对其进⾏检修，确保液压设备的正常运转。
⼀液压阀1.液压阀分类液压阀按照⼯作原理可分为通断式控制元件、伺服式控制元件、⽐例式控制元件；按照⽤途可分为压⼒阀、流量阀、⽅向阀；按照结构形式可分为滑阀类、座阀类、喷嘴挡板类；按照连接⽅式可分为管式连接类、板式连接类、集成连接类。
2.液压阀的常见故障问题和维修技术在规定条件下，液压阀在使⽤的过程中如果丧失了规定的功能，那么液压阀就会失效，产⽣故障。
造成液压阀失效的原因主要有磨损、疲劳、变形和腐蚀等。
液压阀失效最为常见的⼀种形式便是出现损坏。
液压卡紧也是造成液压阀失效的⼀个原因。
液压卡紧会使滑阀加快磨损，使元件的使⽤寿命得以降低；在液压阀的控制中，很多阀芯都是在⼩的电磁铁的驱动下实现移动的，⼀旦阀芯出现卡死现象，那么电磁铁极易被烧毁。
液压阀件主要包括如下⼏⽅⾯修理内容：当滑阀类元件的阀体内孔和阀芯的配合间隙⼤于规定装配间隙数值的20%~25%时，必须通过增⼤阀芯尺⼨的⽅式对其进⾏修复和配研；锥阀类元件的阀孔与阀芯，如果圆锥形座阀的接触⾯密封不够良好的时候，由于在弹簧的作⽤下，锥阀能够对间隙实现⾃动补偿，所以只需通过研磨的⽅式对其进⾏修配；阀类元件如产⽣沟槽、咬⽑、卡死等故障的修理；密封件的修理；调压弹簧的修理等。
修复与更换是修理液压阀的主要⼿段。
修复是⼀种⽐较常⽤的维修⼿段，其运⽤到的加⼯⼯艺主要有焊补，刷镀、喷镀或电镀，镶嵌，这⼏种⼯艺主要是为了补偿零件的尺⼨，侧加⼯或车加⼯，磨加⼯，抛光、衍磨或研磨等，这⼏种⼯艺主要是为了使零件能够恢复到原来的尺⼨、密封性能和配合精度。
《船舶辅机》考试大纲 船舶辅机》 841：3000 kW 及以上船舶轮机长／大管轮 41： 843：3000 kW 及以上船舶二／三管轮 842：750-3000 kW 船舶轮机长／大管轮 844：750-3000 kW 船舶二／三管轮 考 试 大 纲 841 1.船用泵 1.船用泵 1.1 基础知识 1.1.1 泵的分类 1.1.2 泵的性能参数 1.1.2.1 泵的流量、扬程（排出压力） 、转速 1.1.2.2 泵的功率、效率、允许吸上真空度和汽蚀余量 1.2 往复泵 1.2.1 往复泵的工作原理 1.2.2 往复泵的结构（包括空气室、泵阀） 1.2.3 往复泵性能特点 1.2.4 电动往复泵的使用管理 1.2.5 往复泵的常见故障分析及处理 1.3 齿轮泵 1.3.1 齿轮泵的结构和工作原理 1.3.1.1 外啮合齿轮泵的结构（包括油封）和工作原理 1.3.1.2 带隔块的内啮合齿轮泵的结构和工作原理 1.3.1.3 转子泵的结构和工作原理 1.3.2 齿轮泵的困油现象 1.3.3 各种齿轮泵的性能特点 1.3.4 齿轮泵的使用管理 1.3.5 齿轮泵的常见故障分析及处理 1.4 螺杆泵 1.4.1 螺杆泵的结构和工作原理 1.4.1.1 三螺杆泵的结构（包括机械轴封）和工作原理-1-适用对象 842 843844√ √ √ √ √ √ √ √ √ √ √ √√ √√ √ √ √√ √ √ √ √ √ √ √ √ √ √√ √ √√ √√√1.4.1.2 双螺杆泵的结构和工作原理 1.4.1.3 单螺杆泵的结构和工作原理 1.4.2 螺杆泵的受力分析 1.4.3 螺杆泵的性能特点 1.4.4 螺杆泵的使用管理 1.5 离心泵 1.5.1 离心泵的工作原理 1.5.2 离心泵的一般结构(包括密封装置) 1.5.3 离心泵的轴向力及其平衡装置；径向力的简单知识 1.5.4 离心泵的性能 1.5.4.1 离心泵的扬程方程式 1.5.4.2 离心泵的定速特性曲线 1.5.4.3 离心泵的装置特性曲线 1.5.4.4 离心泵的性能特点 1.5.4.5 离心泵的额定扬程和流量估算 1.5.5 船用离心泵自吸方法；水环泵及其引水装置；空气喷射器引水装置 1.5.6 泵的比转速; 离心泵按比转速分类 1.5.7 离心泵的使用管理 1.5.7.1 离心泵使用管理的一般注意事项 1.5.7.2 离心泵的工况调节（节流、回流和变速） 1.5.7.3 离心泵的串联或并联工作 1.5.7.4 离心泵的汽蚀现象及其防止措施 1.5.7.5 离心泵输送粘性液体 1.5.7.6 离心泵的常见故障分析及处理 1.5.7.7 离心泵的主要部件检修 1.5.7.8 离心泵的叶轮切割 1.6 旋涡泵 1.6.1 闭式和开式旋涡泵的工作原理 1.6.2 闭式和开式旋涡泵的结构 1.6.3 旋涡泵的性能特点 1.6.4 旋涡泵的管理-2-√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √√ √√ √ √ √√ √ √ √ √ √ √ √ √ √ √√ √ √ √ √ √√ √ √ √ √ √√√√ √ √ √ √√ √ √1.7 喷射泵 1.7.1 水喷射泵的结构和工作原理 1.7.2 水喷射泵的性能曲线和特点 1.7.3 水喷射泵的使用管理 1.7.4 其它船用喷射器的特点 1.8 泵的综述 1.8.1 泵的性能综合比较 1.8.2 泵的正常吸入和排出工作条件 ２.活塞式空气压缩机 2.1 理论基础 2.1.1 理论工作循环和实际工作循环 2.1.2 容积流量和输气系数 2.1.3 功率和效率 2.1.4 多级压缩的意义，级数和级间压力的选定 2.2 活塞式空气压缩机的结构和控制 2.2.1 典型结构和主要部件（气阀、安全阀、气液分离器） 2.2.2 活塞式空气压缩机的润滑和冷却 2.2.3 活塞式空气压缩机自动控制的特点 2.3 活塞式空气压缩机的管理 2.3.1 活塞式空气压缩机的维护与运行管理 2.3.2 对空压机油的要求；防止着火与爆炸 2.3.3 活塞式空气压缩机的常见故障分析与处理 3.液压元件 3.液压元件 3.1 液压控制阀 3.1.1 方向控制阀（单向阀、液控单向阀、液压锁、各种换向阀、梭阀）的功用和图形符号 3.1.2 压力控制阀（直动式和先导式溢流阀、电磁溢流阀、卸荷溢流阀、减压阀、顺序阀）的功用 和图形符号 3.1.3 流量控制阀（节流阀、调速阀、溢流节流阀）的功用和图形符号 3.1.4 比例控制阀的功用和图形符号 3.1.5 主要液压控制阀的工作原理-3-√ √ √ √ √ √ √ √ √ √√ √√ √ √ √ √ √ √ √ √ √√ √√ √ √ √ √ √√ √ √ √√ √ √ √3.1.5.1 液控单向阀的工作原理 3.1.5.2 电磁和电液换向阀的工作原理 3.1.5.3 先导式溢流阀的工作原理 3.1.5.4 卸荷溢流阀的工作原理 3.1.5.5 先导式减压阀的工作原理 3.1.5.6 顺序阀的工作原理 3.1.5.7 调速阀的工作原理 3.1.5.8 溢流节流阀的工作原理 3.1.6 各种液压控制阀的分类和综合比较 3.1.7 几种常用液压控制阀的性能 3.1.7.1 节流阀的性能特点 3.1.7.2 换向阀的性能特点(包括中位机能) 3.1.7.3 溢流阀的性能特点(包括稳态特性和动态特性) 3.1.7.4 调速阀和溢流阀的性能特点比较 3.1.8 重要液压控制阀的故障分析 3.1.8.1 先导式溢流阀的故障分析 3.1.8.2 先导式减压阀的故障分析 3.1.8.3 换向阀的故障分析 3.2 液压泵 3.2.1 液压泵图形符号和工作原理(单、双作用及恒压式叶片泵;液压伺服式、恒压式、恒功率式斜 盘泵和斜轴泵) 3.2.2 单、双作用叶片泵的结构和特点 3.2.3 斜轴泵的结构和特点 3.2.3 液压泵的使用管理 3.3 液压马达 3.3.1 液压马达的性能参数：转速、扭矩和输出功率 3.3.2 液压马达的功用和图形符号 3.3.3 船用低速液压马达的结构和特点 3.3.3.1 叶片式马达的结构特点 3.3.3.2 连杆式马达的结构特点 3.3.3.3 五星轮式马达的结构特点-4-√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √√√√ √ √ √ √ √ √ √ √ √ √ √ √ √√√ √ √3.3.3.4 内曲线式马达的结构特点 3.3.3.5 叶片式、连杆式、五星轮式、内曲线式马达的比较 3.3.4 液压马达的使用管理 3.4 液压辅件 3.4.1 滤油器的性能参数、主要类型、选择及使用管理 3.4.2 油箱的功能和应满足的要求 3.4.3 蓄能器的功能和使用管理 4.甲板机械 4.甲板机械 4.1 舵机 4.1.1 舵的作用原理 4.1.2 对舵机的要求 4.1.3 转舵机构(十字头式、拨插式、滚轮式、摆缸式、转叶式)的主要类型和特点 4.1.4 阀控型舵机的组成、工作原理、特点及其远控系统 4.1.5 泵控型舵机的组成、工作原理、特点及其远控系统 4.1.6 舵机的充油、调试和日常管理 4.1.7 舵机的常见故障及处理 4.2 起货机、锚机和绞缆机 4.2.1 起货机、锚机和绞缆机应满足的要求 4.2.2 单、双吊杆起货机、锚机和绞缆机的主要设备 4.2.3 液压起货机操纵机构的主要类型和工作原理 4.2.4 回转起货机(克令吊)的安全保护装置 4.2.5 自动绞缆机的功用和主要类型的工作原理 4.3 甲板机械的液压系统 4.3.1 起重机构液压系统的负荷特点 4.3.2 回转机构液压系统的负荷特点 4.3.3 阀控型开式液压系统的基本组成和工作原理 4.3.4 阀控型闭式液压系统的基本组成和工作原理 4.3.4 泵控型闭式（半闭式）液压系统的基本组成和工作原理 4.3.5 液压甲板机械限制功率的主要方法 4.4 液压甲板机械的管理-5-√ √√ √ √ √ √ √ √ √ √ √√ √ √ √ √ √ √√ √ √ √ √ √ √ √ √ √ √ √ √ √√ √ √ √ √ √√ √ √ √ √4.4.1 4.4.2 4.4.3 4.4.4 4.4.5 4.4.6液压油的性能要求和选择 液压油的污染及污染的原因和危害 液压油的污染度标准、污染控制 液压油温度对工作的影响 液压油温度过高的原因 液压机械的检查（包括漏泄、负荷和噪音）和维护√ √ √ √√ √ √ √ √ √ √ √5. 船舶制冷装置 5.1 理论知识 5.1.1 冷库冷藏条件：温度、湿度、CO2 浓度、臭氧的应用 5.1.2 蒸气压缩式制冷循环的基本原理和组成 5.1.3 单级压缩式制冷循环在压焓图上的表示 5.1.4 单级压缩式制冷循环的热力计算 5.1.5 蒸气压缩式制冷的工况及影响工况的因素 5.1.5.1 蒸气压缩式制冷的名义工况 5.1.5.2 影响冷凝温度的因素 5.1.5.3 影响蒸发温度的因素 5.1.6 工况变化对制冷的影响 5.1.6.1 冷凝温度变化对制冷量、轴功率和制冷系数的影响 5.1.6.2 蒸发温度变化对制冷量、轴功率和制冷系数的影响 5.1.6.3 供液过冷度对制冷量、轴功率和制冷系数的影响 5.1.6.4 吸气过热度对制冷量、轴功率和制冷系数的影响 5.1.7 回热循环及蒸发式过冷循环 5.1.8 R22 及 R134A、共沸和非共沸冷剂的热力、理化性质 5.2 蒸气压缩式制冷装置的设备 5.2.1 制冷压缩机 5.2.1.1 开启式活塞制冷压缩机的结构特点 5.2.1.2 半封闭式活塞制冷压缩机的结构特点 5.2.1.3 活塞制冷压缩机的性能曲线 5.2.1.4 活塞制冷压缩机能量调节的意义和方法 5.2.1.5 螺杆式制冷压缩机的工作原理、结构-6-√ √ √ √ √ √ √ √ √ √ √ √ √√ √ √√ √ √ √ √ √ √ √ √ √√ √√ √√ √ √ √ √ √ √√ √5.2.1.6 螺杆式制冷压缩机的能量调节方法和性能特点 5.2.2 制冷装置的主要辅助设备 5.2.2.1 滑油分离器、储液器、气液分离器、干燥器的功用 5.2.2.2 冷凝器、蒸发器、滑油分离器、储液器、气液分离器、干燥器的结构 5.2.3 自动控制元件 5.2.3.1 热力膨胀阀和电磁阀、温度控制器、高低压控制器、油压差控制器、直动式蒸发压力调 节阀、直动式水量调节阀的功用 5.2.3.2 热力膨胀阀的结构与原理 5.2.3.3 热力膨胀阀的选用、安装及调试 5.2.3.4 热力膨胀阀的常见故障分析 5.2.3.5 电磁阀、温度控制器、高低压控制器、油压差控制器、直动式蒸发压力调节阀、直动式 水量调节阀的结构与原理 5.2.3.6 电磁阀、温度控制器、高低压控制器、油压差控制器、直动式蒸发压力调节阀、直动式 水量调节阀的选用、安装及调试 5.3 蒸气压缩式制冷装置的管理 5.3.1 制冷装置的气密试验、抽空及冷库隔热试验 5.3.2 制冷装置的启用、运转、停用和冷剂的充注、取出、检漏 5.3.3 对冷冻机油的要求及其添加与更换 5.3.4 不凝气体的危害及其检查与排除方法 5.3.5 蒸发器融霜 5.3.5.1 蒸发器结霜对工作的影响 5.3.5.2 电热融霜 5.3.5.3 顺流式和逆流式热气融霜 5.3.6 装置常见故障分析和处理 6.船舶空气调节装置 6.船舶空气调节装置 6.1 船舶空气调节装置理论知识 6.1.1 对船舶空调的要求 6.1.2 船舶空调系统的主要类型（完全集中式、区域再热式、末端电加热式单风管系统和双风管 系统）的特点 6.2 船舶空气调节装置的主要设备-7-√ √ √ √ √√ √ √ √ √ √ √ √ √ √√ √√ √ √ √ √ √ √√ √ √ √ √ √ √ √ √√ √√ √6.2.1 中央空调器 6.2.2 直布式布风器 6.3 船舶空调装置的自动控制 6.3.1 船舶空调装置冬、夏的温度自动控制 6.3.2 船舶空调装置冬、夏的相对湿度自动控制 6.4 空调装置的使用管理和常见故障分析与处理 7.海水淡化装置 7.海水淡化装置 7.1 基本知识 7.1.1 船舶对淡水含盐量的要求 7.1.2 真空沸腾式淡化装置的工作原理 7.2 典型设备 7.2.1 板式换热器和管式换热器淡化装置的结构和系统 7.2.2 盐度计的检测原理和调试方法 7.3 工作分析 7.3.1 真空度建立与保持的条件, 真空度过高或过低对工作的影响及处理方法 7.3.2 影响海水淡化装置加热器换热面结垢的因素 7.3.3 影响产水量的因素及处理方法 7.3.4 影响产水含盐量的因素及处理方法 7.4 维护管理 7.4.1 海水淡化装置的启用、停用、运行管理 7.4.2 海水淡化装置的维护保养 8.船舶辅锅炉装置 8.船舶辅锅炉装置 8.1 锅炉的性能参数和结构 8.1.1 性能参数 8.1.1.1 锅炉的蒸发量、蒸气参数、受热面积 8.1.1.2 锅炉的效率、蒸发率、炉膛热负荷 8.1.2 锅炉的结构 8.1.2.1 燃油锅炉主要结构类型和特点 8.1.2.2 废气锅炉的主要结构类型和特点 8.1.2.3 燃油锅炉和废气锅炉的联系方法-8-√ √ √ √ √√ √ √ √ √√ √ √ √ √ √ √ √ √ √√ √ √ √ √ √√√ √ √8.1.3 锅炉的附件 8.1.3.1 水位计的结构及维护管理 8.1.3.2 安全阀的结构、要求、调节和试验 8.2 锅炉燃油系统 8.2.1 燃烧设备及其管理 8.2.1.1 喷油器（压力式、回油式、转杯式、气流式）的结构和特点 8.2.1.2 配风器（旋流式、平流式）的结构和特点 8.2.1.3 电点火器及火焰感受器的结构和特点 8.2.1.4 燃烧器的管理要点 8.2.2 燃油系统的组成及其工作 8.2.3 燃油燃烧的过程及特点；保证燃烧质量的主要条件 8.2.4 燃烧方面的主要故障及处理 8.3 锅炉汽、水系统及其管理 8.3.1 蒸气、凝水、给水、排污系统的组成和管理 8.3.2 保持锅炉的良好汽水循环的措施 8.3.3 汽、水系统常见故障分析与处理 8.4 锅炉的管理 8.4.1 锅炉自动控制的主要要求 8.4.2 点火前准备和点火升汽注意事项 8.4.3 运行和停用的注意事项 8.4.4 水质化验与处理 8.4.5 锅炉长期停用时的保养 8.4.6 锅炉的清洗 8.4.7 锅炉检验√ √√ √√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √√ √ √ √ √√√ √ √-9-附件： 1.1. 1.2. 1.3. 1.4. 1.5. 1.6. 1.7. 1.8. 1.9. 1.10. 1.11. 1.12. 1.13. 1.14. 1.15. 1.16. 1.17. 1.18. 1.19. 1.20.1.2.3 往复泵的空气室、泵阀合并到 1.2.1 中并将“、主要部件”改为“和结构”以求表达准确。
九江职业技术学院船舶辅机及其应用姓名：刘越学号：20091688班级：船动0903班一、船舶辅机概论船舶辅机是指在船舶上除主动机以外的动力机械，其主要包括船用泵与空压机、液压元件与液压甲板机械、船舶制冷装置与空调系统和船舶海水淡化与辅锅炉装置。
船舶辅机在船舶上扮演了非常重要的角色。
二、船舶辅机具体分类与应用(一)、船用泵与空压机1.船用泵泵是一种液体输送机械，它能将原动机的机械能转变为液体的机械能，船用泵是指符合船舶规范规定和船用技术条件要求的各种供船舶使用的泵，在船上它们经常被用来输送海水、淡水、污水、滑油和燃油等各种液体，从本质上来说，船用泵就是用来提高液体机械能的设备。
船用泵在现代船舶上有着十分广泛的应用，根据其用途的不同，可分为：1.船舶动力装置用泵有燃油泵、润滑油泵、海水泵、淡水泵、舵机或其他液压甲板机械的液压泵、锅炉装置的给水泵、制冷装置的冷却水泵、海水淡化装置的海水泵和凝水泵等。
2.船舶通用泵有舱底水泵、压载水泵、消防水泵、日用淡水泵、日用海水泵、热水循环泵，还有兼做压载、消防、舱底水泵的通用泵。
3.特殊船舶用泵某些特殊用途的船舶，还设有为其特殊营运要求而设置的专用泵，例如油船的货油泵、挖泥船的泥浆泵、打捞船的打捞泵、喷水推进船上的喷水推进泵、无网渔船上的捕鱼泵等。
根据泵的工作原理的不同，船用泵主要有以下几类：1.容积式泵2.叶轮式泵3.喷射式泵2.空压机空压机是船舶上最重要的船舶辅机之一，其主要是对空气进行压缩，并把压缩的空气储存在空气瓶中，用于主、辅设备的自动控制，也为其他需要压缩空气的辅助机械设备和气动工具换气，或在检修工作中用来吹洗零部件、滤器等。
空压机按压缩气体的原理分，有容积式和速度式两大类；按额定排气压力分，有低压（0.2-1.0Mpa）、中压（1-10Mpa）和高压（10-100Mpa）之分；按排气量分，则可分为微型、小型、中型和大型。
空压机的工作流程如下图：（二）、液压元件与液压甲板机械1.液压元件与液压油一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。
