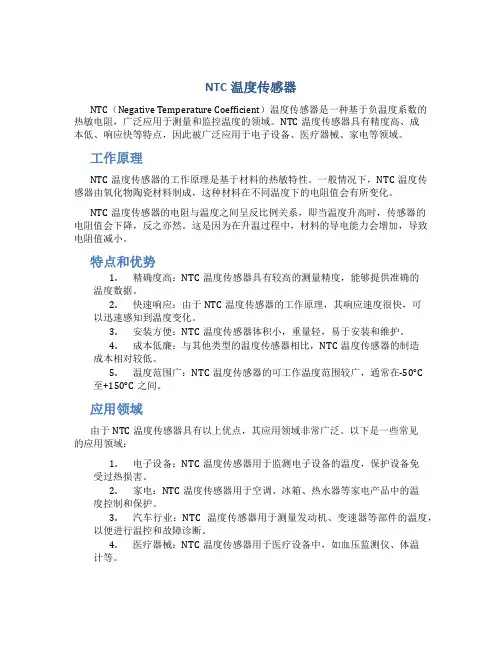

NTC温度传感器技术规范TS Series -- NTC Temperature Sensor

NTC温度传感器NTC（Negative Temperature Coefficient）温度传感器是一种基于负温度系数的热敏电阻，广泛应用于测量和监控温度的领域。

NTC温度传感器具有精度高、成本低、响应快等特点，因此被广泛应用于电子设备、医疗器械、家电等领域。

工作原理NTC温度传感器的工作原理是基于材料的热敏特性。

一般情况下，NTC温度传感器由氧化物陶瓷材料制成，这种材料在不同温度下的电阻值会有所变化。

NTC温度传感器的电阻与温度之间呈反比例关系，即当温度升高时，传感器的电阻值会下降，反之亦然。

这是因为在升温过程中，材料的导电能力会增加，导致电阻值减小。

特点和优势1.精确度高：NTC温度传感器具有较高的测量精度，能够提供准确的温度数据。

2.快速响应：由于NTC温度传感器的工作原理，其响应速度很快，可以迅速感知到温度变化。

3.安装方便：NTC温度传感器体积小，重量轻，易于安装和维护。

4.成本低廉：与其他类型的温度传感器相比，NTC温度传感器的制造成本相对较低。

5.温度范围广：NTC温度传感器的可工作温度范围较广，通常在-50°C至+150°C之间。

应用领域由于NTC温度传感器具有以上优点，其应用领域非常广泛。

以下是一些常见的应用领域：1.电子设备：NTC温度传感器用于监测电子设备的温度，保护设备免受过热损害。

2.家电：NTC温度传感器用于空调、冰箱、热水器等家电产品中的温度控制和保护。

3.汽车行业：NTC温度传感器用于测量发动机、变速器等部件的温度，以便进行温控和故障诊断。

4.医疗器械：NTC温度传感器用于医疗设备中，如血压监测仪、体温计等。

5.工业控制：NTC温度传感器用于工业自动化系统中的温度检测和控制。

6.环境监测：NTC温度传感器常用于气象站、温室等环境监测领域。

总结NTC温度传感器是一种基于负温度系数的热敏电阻，通过测量电阻值的变化来获取温度信息。

其具有精确度高、响应快、安装方便和成本低廉等优点，因此在电子设备、家电、汽车行业、医疗器械等领域得到广泛应用。

标准评析《家用和类似用途制冷器具用NTC温度传感器可靠性要求和试验方法》标准解析■ 于 玲1 闫 凌1 唐 微2 徐盈利2 包晶晶2〔1. 中国家用电器研究院；2. 中家院（北京）检测认证有限公司〕摘 要：标准规定了家用及类似用途制冷器具负温度系数温度传感器（以下简称NTC温度传感器）的技术要求、试验方法等。

明确了绝缘电阻、交流耐压试验测试的详细测试参数，同时增加了直流耐压和耐电流两项测试以评价热敏电阻器的电性能指标；在环境试验方面增加高温工作、低温工作、高温高湿和冷热冲击试验，并且增加了水煮试验来评价传感器封装的防水特性。

关键词：家用和类似用途制冷器具用NTC温度传感器，可靠性，试验方法DOI编码：10.3969/j.issn.1002-5944.2021.17.034Interpretation of the Standard Reliability requirement and test method of NTC sensors for household and similar refrigerating appliancesYU Ling1 YAN Ling1 TANG Wei2 XU Ying-li2 BAO Jing-jing2〔1. China Household Electric Appliance Research Institute;2. CHEARI (Beijing) Certification & Testing Co., Ltd.〕Abstract: This paper interprets the standard Reliability requirement and test method of NTC sensors for household and similar refrigerating appliances, which specifies the technical requirements and test methods of negative temperature coefficient temperature sensors (hereinafter referred to as NTC temperature sensors) for household and similar refrigerators. It defines the detailed test parameters of insulation resistance and AC voltage resistance test, and adds two tests, DC voltage and current resistance to evaluate the electrical performance of thermistor. It also adds high temperature, low temperature, high temperature and humidity, cold and hot shock test in environmental test, and adds boiling test to evaluate the water resistance of sensor package.Keywords: NTC temperature sensor for household and similar purpose refrigerator, reliability, test method1 引 言温度传感器是最早开发，应用最广的一类传感器，市场份额远超其他类传感器，温度传感器具有抗干扰能力强、一致性好、功能稳定、价格低廉的优点，在家用电器尤其是制冷器具中是不可或缺的一部分，负温度系数（Negative Temperature Coefficient，以下简称NTC）温度传感器是世界上采用较多的温度传感器，随着现代化水平的提高，NTC温度传感器在家电行业的应用领域进一步扩大，未来NTC温度传感器总的技术发展趋势是：进一步提高测温精度，改善互换性和可靠性，降低成本，智能化以及集于玲，闫凌，唐微等：《家用和类似用途制冷器具用NTC温度传感器可靠性要求和试验方法》标准解析成化。

ntc传感器的标准
“NTC传感器的标准”这句话指的是用于NTC传感器（负温度系数热敏电阻）的技术标准和质量规范。

NTC传感器的主要应用领域包括温度传感器、电源保护、温度补偿和功率元件等，其特点是高灵敏度、高精度的温度检测。

NTC热敏电阻阻值随温度的变化而变化，且具有负温度系数，即温度升高时电阻值减小。

NTC传感器的标准主要包括以下几方面：
1.精度等级：NTC传感器的精度等级是衡量其测量误差的标准，通常用百分
比或绝对误差表示。

2.线性度：NTC传感器的线性度是指其在温度变化范围内，电阻值与温度之
间的线性关系。

3.重复性：NTC传感器的重复性是指其在相同条件下多次测量同一目标值时，
得到的结果之间的差异。

4.稳定性：NTC传感器的稳定性是指其在长时间使用或存储过程中，其电阻
值的变化情况。

5.响应时间：NTC传感器的响应时间是衡量其在温度变化时电阻值变化速度
的标准。

总结来说，“NTC传感器的标准”是指用于NTC传感器（负温度系数热敏电阻）的技术标准和质量规范，包括精度等级、线性度、重复性、稳定性和响应时间等方面。

这些标准确保了NTC传感器的性能和质量的一致性和可靠性，以满足不同应用场景的需求。

ntc温度传感器测试标准NTC温度传感器是一种常用的温度测量设备，其准确性和稳定性对于许多应用来说非常重要。

为了确保NTC温度传感器的质量和性能，需要进行一系列的测试，以验证其符合标准和规范。

NTC温度传感器测试标准包括以下几个方面：1. 精度测试精度测试是NTC温度传感器测试的重点之一。

该测试旨在确定传感器测量结果与实际温度之间的误差。

测试方法包括将传感器放置在不同的温度下，并记录测量结果。

然后将测量结果与实际温度进行比较，以确定误差范围和精度等级。

2. 稳定性测试稳定性测试是评估NTC温度传感器长期稳定性和可靠性的重要测试。

该测试通常要求传感器在一定时间内测量同一温度，并记录测量结果。

然后将测量结果与之前的结果进行比较，以确定传感器的稳定性和可靠性。

3. 响应时间测试响应时间测试是评估NTC温度传感器响应速度的重要测试。

该测试通常要求传感器在不同温度下进行测量，并记录测量结果。

然后将传感器响应时间与实际温度变化进行比较，以确定响应速度和响应时间。

4. 环境适应性测试环境适应性测试是评估NTC温度传感器在不同环境条件下的适应能力的重要测试。

该测试通常要求传感器在不同的温度、湿度和气压等环境条件下进行测量，并记录测量结果。

然后将测量结果与实际环境条件进行比较，以确定传感器的适应能力。

5. 重复性测试重复性测试是评估NTC温度传感器重复测量结果的一致性和可靠性的重要测试。

该测试通常要求传感器在相同的温度下进行多次测量，并记录测量结果。

然后将测量结果进行比较，以确定重复性和一致性。

总之，对于NTC温度传感器来说，测试标准非常重要。

只有经过严格的测试，才能确保其质量和性能符合标准和规范，从而满足各种应用场景的需求。

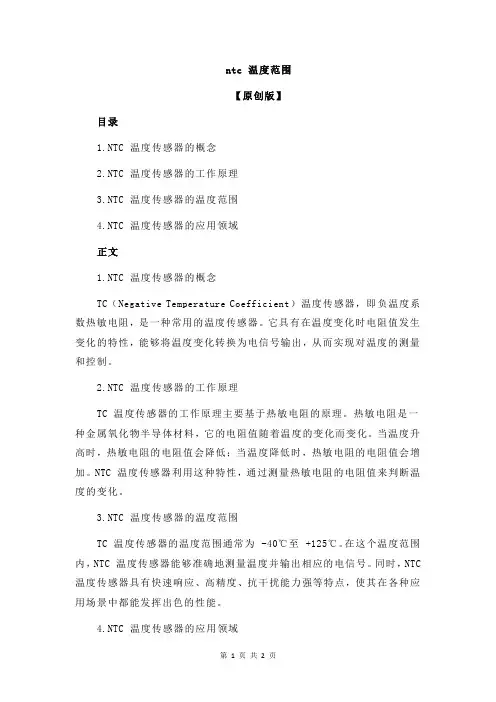

ntc 温度范围
【原创版】
目录
1.NTC 温度传感器的概念
2.NTC 温度传感器的工作原理
3.NTC 温度传感器的温度范围
4.NTC 温度传感器的应用领域
正文
1.NTC 温度传感器的概念
TC（Negative Temperature Coefficient）温度传感器，即负温度系数热敏电阻，是一种常用的温度传感器。

它具有在温度变化时电阻值发生变化的特性，能够将温度变化转换为电信号输出，从而实现对温度的测量和控制。

2.NTC 温度传感器的工作原理
TC 温度传感器的工作原理主要基于热敏电阻的原理。

热敏电阻是一种金属氧化物半导体材料，它的电阻值随着温度的变化而变化。

当温度升高时，热敏电阻的电阻值会降低；当温度降低时，热敏电阻的电阻值会增加。

NTC 温度传感器利用这种特性，通过测量热敏电阻的电阻值来判断温度的变化。

3.NTC 温度传感器的温度范围
TC 温度传感器的温度范围通常为 -40℃至 +125℃。

在这个温度范围内，NTC 温度传感器能够准确地测量温度并输出相应的电信号。

同时，NTC 温度传感器具有快速响应、高精度、抗干扰能力强等特点，使其在各种应用场景中都能发挥出色的性能。

4.NTC 温度传感器的应用领域
TC 温度传感器广泛应用于各种电子设备和工业控制领域。

例如，在家用电器中，NTC 温度传感器常用于空调、冰箱、热水器等设备，实现对温度的监测和控制；在工业领域，NTC 温度传感器可用于电机、变压器、工业机器人等设备，确保设备在合适的温度范围内工作，提高设备的可靠性和使用寿命。

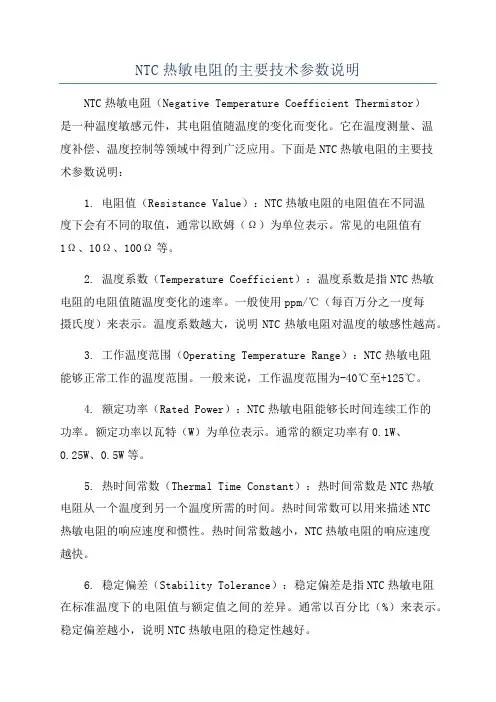

NTC热敏电阻的主要技术参数说明NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种温度敏感元件，其电阻值随温度的变化而变化。

它在温度测量、温度补偿、温度控制等领域中得到广泛应用。

下面是NTC热敏电阻的主要技术参数说明：1. 电阻值（Resistance Value）：NTC热敏电阻的电阻值在不同温度下会有不同的取值，通常以欧姆（Ω）为单位表示。

常见的电阻值有1Ω、10Ω、100Ω等。

2. 温度系数（Temperature Coefficient）：温度系数是指NTC热敏电阻的电阻值随温度变化的速率。

一般使用ppm/℃（每百万分之一度每摄氏度）来表示。

温度系数越大，说明NTC热敏电阻对温度的敏感性越高。

3. 工作温度范围（Operating Temperature Range）：NTC热敏电阻能够正常工作的温度范围。

一般来说，工作温度范围为-40℃至+125℃。

4. 额定功率（Rated Power）：NTC热敏电阻能够长时间连续工作的功率。

额定功率以瓦特（W）为单位表示。

通常的额定功率有0.1W、0.25W、0.5W等。

5. 热时间常数（Thermal Time Constant）：热时间常数是NTC热敏电阻从一个温度到另一个温度所需的时间。

热时间常数可以用来描述NTC热敏电阻的响应速度和惯性。

热时间常数越小，NTC热敏电阻的响应速度越快。

6. 稳定偏差（Stability Tolerance）：稳定偏差是指NTC热敏电阻在标准温度下的电阻值与额定值之间的差异。

通常以百分比（%）来表示。

稳定偏差越小，说明NTC热敏电阻的稳定性越好。

7. 破坏温度（Maximum Operating Temperature）：NTC热敏电阻能够承受的最高温度。

超过破坏温度，NTC热敏电阻可能会发生损坏。

8. 尺寸（Size）：NTC热敏电阻的尺寸对于具体应用场景和安装要求非常重要。

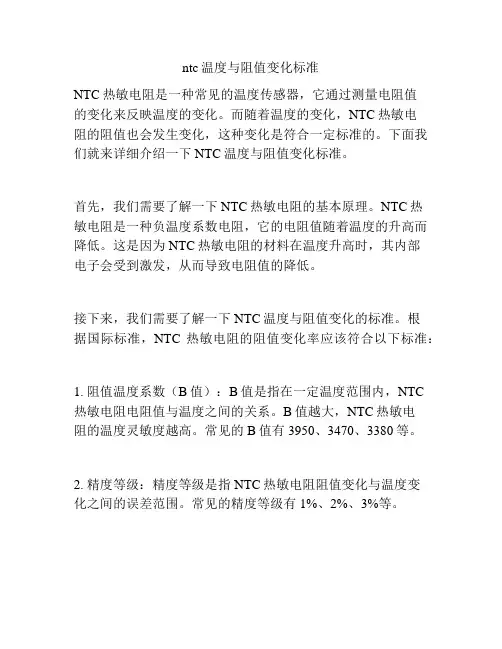

ntc温度与阻值变化标准NTC热敏电阻是一种常见的温度传感器，它通过测量电阻值的变化来反映温度的变化。

而随着温度的变化，NTC热敏电阻的阻值也会发生变化，这种变化是符合一定标准的。

下面我们就来详细介绍一下NTC温度与阻值变化标准。

首先，我们需要了解一下NTC热敏电阻的基本原理。

NTC热敏电阻是一种负温度系数电阻，它的电阻值随着温度的升高而降低。

这是因为NTC热敏电阻的材料在温度升高时，其内部电子会受到激发，从而导致电阻值的降低。

接下来，我们需要了解一下NTC温度与阻值变化的标准。

根据国际标准，NTC热敏电阻的阻值变化率应该符合以下标准：1. 阻值温度系数（B值）：B值是指在一定温度范围内，NTC热敏电阻电阻值与温度之间的关系。

B值越大，NTC热敏电阻的温度灵敏度越高。

常见的B值有3950、3470、3380等。

2. 精度等级：精度等级是指NTC热敏电阻阻值变化与温度变化之间的误差范围。

常见的精度等级有1%、2%、3%等。

3. 工作温度范围：工作温度范围是指NTC热敏电阻能够正常工作的温度范围。

一般来说，NTC热敏电阻的工作温度范围为-40℃~+125℃。

4. 阻值温度特性曲线：阻值温度特性曲线是指NTC热敏电阻在一定温度范围内的电阻值变化曲线。

不同的NTC热敏电阻具有不同的阻值温度特性曲线。

以上这些标准都是衡量NTC热敏电阻性能优劣的重要指标。

在选择NTC热敏电阻时，需要根据具体应用场景和要求来选择合适的产品。

总之，NTC温度与阻值变化标准是保证NTC热敏电阻性能稳定可靠的重要保证。

只有选择符合标准的产品，并进行正确使用和安装，才能保证NTC热敏电阻在温度测量中发挥最佳效果。

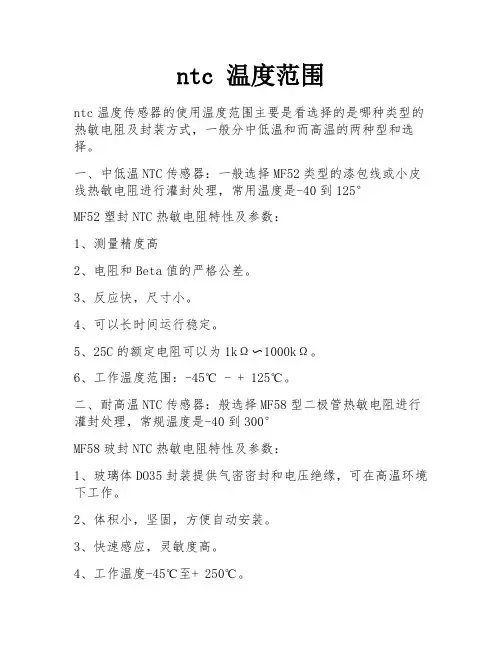

ntc 温度范围
ntc温度传感器的使用温度范围主要是看选择的是哪种类型的热敏电阻及封装方式，一般分中低温和而高温的两种型和选择。

一、中低温NTC传感器：一般选择MF52类型的漆包线或小皮线热敏电阻进行灌封处理，常用温度是-40到125°
MF52塑封NTC热敏电阻特性及参数：
1、测量精度高
2、电阻和Beta值的严格公差。

3、反应快，尺寸小。

4、可以长时间运行稳定。

5、25C的额定电阻可以为1kΩ〜1000kΩ。

6、工作温度范围：-45℃ - + 125℃。

二、耐高温NTC传感器：般选择MF58型二极管热敏电阻进行灌封处理，常规温度是-40到300°
MF58玻封NTC热敏电阻特性及参数：
1、玻璃体DO35封装提供气密密封和电压绝缘，可在高温环境下工作。

2、体积小，坚固，方便自动安装。

3、快速感应，灵敏度高。

4、工作温度-45℃至+ 250℃。

5、25℃的额定电阻可以是2kΩ-138.8万欧姆。

6、典型电阻在25℃2k欧姆，5k欧姆，10k欧姆，20k欧姆，47k欧姆，50k欧姆，100k欧姆，200k欧姆，500k欧姆，1388 万欧姆等。

电阻和β值的严格公差。

各种负温度系数NTC热敏电阻-温度传感器技术参数详解与选型负温度系数（NTC）热敏电阻是一种能够根据温度的变化而产生相应变化的电阻器件。

下面将从技术参数和选型两个方面详细介绍NTC热敏电阻。

一、技术参数：1.温度系数：温度系数是指在一定温度范围内，热敏电阻的电阻值与温度变化之间的关系。

NTC热敏电阻的温度系数通常为负值，即随着温度的升高，电阻值减小。

常用的NTC热敏电阻温度系数有-3,000 ppm/℃和-4,200 ppm/℃等。

2.额定阻值：额定阻值是指在标准温度下，热敏电阻的电阻值。

常用的额定阻值有10KΩ、100KΩ等。

3.工作温度范围：工作温度范围是指热敏电阻所能正常工作的温度范围。

要根据具体的应用环境和需求选择合适的工作温度范围。

4.热时间常数：热时间常数是指热敏电阻在温度变化时响应的时间。

热时间常数越小，则响应速度越快。

5.精度：精度是指热敏电阻在额定温度下的电阻值与标准值之间的误差。

常见的精度等级有±1%、±3%等。

二、选型：1.根据需要测量的温度范围选择合适的温度系数：在选择NTC热敏电阻时，要根据所需测量的温度范围来选择合适的温度系数。

一般来说，-3,000 ppm/℃的NTC热敏电阻适用于宽温度范围的测量，而-4,200 ppm/℃的NTC热敏电阻适用于较窄的温度范围。

2.根据应用环境选择合适的工作温度范围：在选择NTC热敏电阻时，要根据应用环境的温度范围来选择合适的工作温度范围。

确保选择的NTC热敏电阻能够在应用环境下正常工作。

3.根据响应速度选择合适的热时间常数：在选择NTC热敏电阻时，要根据应用需求来选择合适的热时间常数。

如果需要快速响应的温度传感器，应选择具有较小热时间常数的NTC热敏电阻。

4.根据精度要求选择合适的精度等级：如果应用对测量精度要求较高，则应选择具有较高精度等级的NTC热敏电阻。

综上所述，选择合适的NTC热敏电阻应考虑其技术参数，如温度系数、额定阻值、工作温度范围、热时间常数和精度等，以满足具体应用的需求。

铁塔电池温度探头型号规【原创版】目录1.铁塔电池温度探头的概述2.铁塔电池温度探头的型号规格3.铁塔电池温度探头的功能及应用4.铁塔电池温度探头的安装与维护5.铁塔电池温度探头的市场前景正文一、铁塔电池温度探头的概述铁塔电池温度探头是一种测量电池温度的设备，主要用于监测电池在充电和放电过程中的温度变化，确保电池安全运行。

铁塔电池温度探头具有测量精度高、响应速度快、安装简便等特点，广泛应用于各种电池设备中。

二、铁塔电池温度探头的型号规格铁塔电池温度探头有多种型号规格，常见的有以下几种：1.型号：CWFS-series特点：测试精度高，响应速度快，安装简便，适用于各种电池设备。

2.型号：NTC 热敏电阻器特点：测量范围广，抗干扰能力强，适用于高寒环境。

三、铁塔电池温度探头的功能及应用铁塔电池温度探头的主要功能是实时监测电池温度，通过将温度信号转换为电信号，传输给电池管理系统，实现对电池温度的实时监控。

一旦发现电池温度异常，电池管理系统可以及时采取措施，保证电池安全运行。

铁塔电池温度探头广泛应用于电动汽车、电力储能系统、太阳能发电系统等领域。

四、铁塔电池温度探头的安装与维护铁塔电池温度探头的安装非常简便，只需将其与电池连接，并通过线束将信号传输给电池管理系统即可。

在维护方面，需要定期检查温度探头的连接是否牢固，信号传输是否正常，以确保温度探头能够准确监测电池温度。

五、铁塔电池温度探头的市场前景随着电动汽车、电力储能系统、太阳能发电系统等领域的快速发展，对铁塔电池温度探头的需求越来越大。

此外，铁塔电池温度探头具有测量精度高、响应速度快、安装简便等优点，在未来的市场竞争中具有较大优势。

NTC 片式热敏电阻通用技术规范1范围本文件规定了NTC片式热敏电阻的术语定义、参数定义、机械特性、试验方法、安全和环境要求、技术支持和培训、检验规则、标志、包装、运输及贮存。

本文件适用于NTC片式热敏电阻的通用技术规范。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

QB/T 5400-2019薄型封装纸GB/T 13947-1992电子元器件塑料封装设备通用技术条件IEC 60664低压供电系统内设备的绝缘配合T/CCSA 414-2022移动终端产品的发热安全要求和测试方法3术语和定义下列术语和定义适用于本文件。

3.1NTC片式热敏电阻NTC chip thermistor一种电子元件，用于测量和控制温度。

NTC代表"Negative Temperature Coefficient"，即负温度系数。

这意味着随着温度的升高，NTC热敏电阻的电阻值会减小。

通常是氧化物或半导体材料。

它们的电阻值随温度的变化而变化，具有灵敏度和稳定性。

NTC片式热敏电阻通常具有小尺寸、快速响应和高精度的特点。

4参数定义4.1标准零功率电阻值在基准温度25℃下的标称零功率电阻值，除非另有规定。

4.2B 值4.2.1表示热敏指数，用以下公式计算：B =[（T a ×T b ）/（T b -T a ）]×ln（R a /R b ） (1)式中：B——常数（单位为K）；R a ——在温度T a （单位为K）下测定的零功率电阻值（单位为Ω）；R b ——在温度T b (单位为K)下测定的零功率电阻值（单位为Ω）；T a =298.15K13T b =358.15K13注：若详细规范规定B值在其他温度下测定，则应规定替代优选数的T a 和T b 的值（单位为K）。

ntc温度传感器标准
ntc温度传感器标准是指用于监测和控制温度的标准化技术标准。

NTC温度传感器的主要应用领域包括温度传感器、电源保护、温度补偿和功率元件。

其特点是高灵敏度、高精度的温度检测。

这个标准定义了温度传感器的精度、灵敏度、线性度、重复性、稳定性等技术指标。

此外，NTC温度传感器的响应速度和自加热特性也有明确的规定。

因此，选用NTC温度传感器，需要考虑工作温度范围、精度、尺寸和形状、可靠性、输出类型和接口通信协议，同时要了解传感器的特性参数和规格书。

在选择NTC温度传感器时，需要根据应用的要求和预算选择适合的型号。

例如，在温度测量领域，有专门为开关电源的防浪涌保护和温度测量而设计的型号。

除了选择合适的传感器外，还需要考虑如何布置传感器，可以在电芯表面、端板、互联板或母线上嵌入NTC热敏电阻，也可以在盖板表面粘贴NTC热敏电阻。

同时，在操作过程中，需要注意工艺对NTC热敏电阻的影响，以保证连接和固定的可靠性。

ntc温度传感器标准
NTC温度传感器是一种热敏电阻，其阻值会随温度的变化而变化。

根据不同的标准，NTC温度传感器的测试标准也不同。

一般而言，NTC温度传感器的测试标准包括以下内容：
1. 测试条件：恒流源为100μA±0.5%，恒温温场为波动度≤±0.05℃，测试仪表为41/2或51/2数字电压表。

2. 检验项目：包括互换精度、线性度和温度系数等。

3. 检验方法：在恒流的条件下，依温区的大小，采用两点或三点测试。

4. 合格标准：所有电气参数在交货时均有随货参数表（合格证），以提供该批传感器的详细参数指标。

此外，对于NTC温度传感器的阻值与温度的关系，也有一定的标准。

例如，一些NTC温度传感器遵循PT100或PT1000等标准，其阻值会随着温度的变化而线性变化。

总之，NTC温度传感器的测试标准会因产品类型、应用场景和其他因素的不同而有所不同。

在使用NTC温度传感器时，建议参考生产商提供的技术规格和说明书，以确保正确使用和测量。
