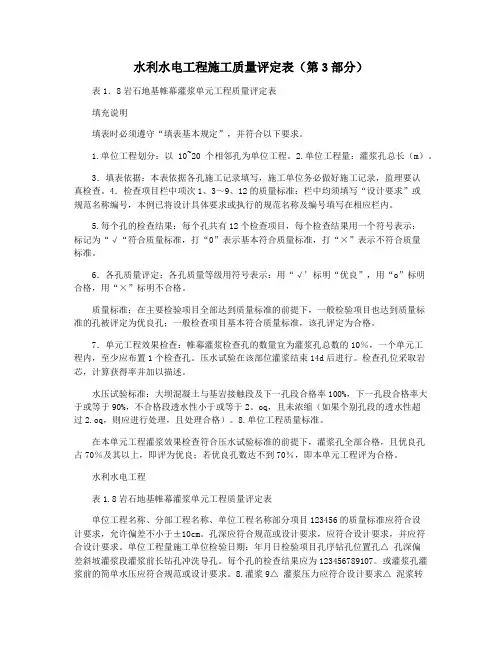

水利水电工程施工质量评定表（第3部分）表1．8岩石地基帷幕灌浆单元工程质量评定表填充说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.单位工程划分：以10~20个相邻孔为单位工程。
2.单位工程量：灌浆孔总长（m）。
3．填表依据：本表依据各孔施工记录填写，施工单位务必做好施工记录，监理要认真检查。
4．检查项目栏中项次1、3～9、12的质量标准：栏中均须填写“设计要求”或规范名称编号，本例已将设计具体要求或执行的规范名称及编号填写在相应栏内。
5.每个孔的检查结果：每个孔共有12个检查项目，每个检查结果用一个符号表示：标记为“√“符合质量标准，打“0”表示基本符合质量标准，打“×”表示不符合质量标准。
6．各孔质量评定：各孔质量等级用符号表示：用“√’标明“优良”，用“o”标明合格，用“×”标明不合格。
质量标准：在主要检验项目全部达到质量标准的前提下，一般检验项目也达到质量标准的孔被评定为优良孔；一般检查项目基本符合质量标准，该孔评定为合格。
7．单元工程效果检查：帷幕灌浆检查孔的数量宜为灌浆孔总数的10％，一个单元工程内，至少应布置1个检查孔。
压水试验在该部位灌浆结束14d后进行。
检查孔位采取岩芯，计算获得率并加以描述。
水压试验标准：大坝混凝土与基岩接触段及下一孔段合格率100%，下一孔段合格率大于或等于90%，不合格段透水性小于或等于2。
oq，且未浓缩（如果个别孔段的透水性超过2.oq，则应进行处理，且处理合格）。
8.单位工程质量标准。
在本单元工程灌浆效果检查符合压水试验标准的前提下，灌浆孔全部合格，且优良孔占70％及其以上，即评为优良；若优良孔数达不到70％，即本单元工程评为合格。
水利水电工程表1.8岩石地基帷幕灌浆单元工程质量评定表单位工程名称、分部工程名称、单位工程名称部分项目123456的质量标准应符合设计要求，允许偏差不小于±10cm。
孔深应符合规范或设计要求，应符合设计要求，并应符合设计要求。
