工艺管道系统试验

水处理装置工艺管道（分段）单元试压、吹扫与清洗预案一、工艺管道试压的具备条件和准备工作1．管道系统施工完毕，并符合设计要求和规范规定。

2．支、吊架与管架均安装完毕焊接工作结束，射线探伤已完全达到设计规范规定，并经检验合格，焊缝及其它应检验的部位未经涂漆和保温。

3．试验用压力表已经校验，精度规定为1.5级，表的满刻度值应为被测量最大压力的1.5～2倍。

4．试验前将不能参与试验系统、设备及附件加以隔离，并且加盲板位置应用白漆标有记号和记录。

5．试压用水应采用洁净水，水中氯离子含量不得超过25×10-6(25PPm)。

6．试验用的临时管线加固，应经检查确认安全可靠。

7．检查管路上所有阀门是否在开启状态，垫片是否都加完，止回阀阀芯要拆除，等吹扫后才能复位。

二、工艺管道试压过程1．管道试验压力为设计压力的1.5倍。

2．当管道与设备作为一个系统进行试验，管道的试验压力等于或小于设备的试验压力，且设备的试验压力不低于管道设计压力的1.15倍，经甲方同意，可按设备的试验压力进行试验。

3．系统注水时，应将空气排尽，空气排放点应在管线最高点，并加设排气阀。

4．对位差较大的管道，应将试验介质的静压计入试验压力，液体管道的试验压力应以最高点的压力为准，但最低点的压力不得超过管道组成件的承受力。

5．试压时，升压应缓慢进行，待达到试验压力后，稳压10min，以无泄漏目测无变形为合格，再将试验压力降至设计压力，停止30min，以压力不降、无泄漏为合格。

6．试验结束后应及时拆除盲板，排尽积水，排水时应防止形成负压，并不得随地排水，当试验过程中发现泄漏时，不得带压处理，消除缺陷后，应重新进行试验。

7．由于本工程有许多介质为有毒及可燃介质多，所以必须按规范要求对这些管道进行泄漏性试验。

8．泄漏性试验在压力试验合格后进行，试验介质采用压缩空气。

9．泄漏性试验压力为设计压力，泄漏性试验应重点检查填料函，法兰或螺纹连接处，放空阀、排气阀、排水阀等，以发泡剂检验不泄漏为合格。

工艺压力管道的试压验收
工艺压力管道试压验收是指在管道安装、维护、改造和扩建完成后，对工艺压力管道进行试压，以检验管道的密封性和安全性，并验证管道系统的设计符合要求。

试压试验分为水压试验和气压试验两种：
水压试验：在管道内充入水，并加压，让其达到规定的试压值。

在保持压力10分钟后，用压力表检查管道压力是否稳定，如正常范围内，并无漏水现象，即完成试验。

如果测试结果不合格，则需查找泄漏原因，返工修补后再次试验。

气压试验：在管道内充入氮气，并加压，让其达到规定的试压值。

在保持压力10分钟后，用压力表检查管道压力是否稳定，如正常范围内，并无漏气现象，即完成试验。

如果测试结果不合格，则需查找泄漏原因，返工修补后再次试验。

验收标准：根据国家标准或设计要求进行验收。

通常，管道正常运行压力下，管道内无泄漏现象，则判定为合格。

如有问题，则需进行检查和修理。

验收记录：每次试压试验均需填写试验报告，包括试验日期、试验压力、压力释放情况、泄漏情况等，存档备查。

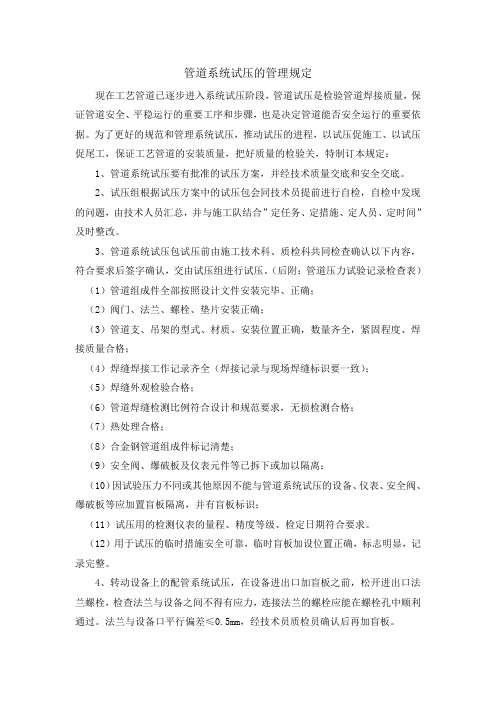

管道系统试压的管理规定现在工艺管道已逐步进入系统试压阶段，管道试压是检验管道焊接质量，保证管道安全、平稳运行的重要工序和步骤，也是决定管道能否安全运行的重要依据。

为了更好的规范和管理系统试压，推动试压的进程，以试压促施工、以试压促尾工，保证工艺管道的安装质量，把好质量的检验关，特制订本规定：1、管道系统试压要有批准的试压方案，并经技术质量交底和安全交底。

2、试压组根据试压方案中的试压包会同技术员提前进行自检，自检中发现的问题，由技术人员汇总，并与施工队结合”定任务、定措施、定人员、定时间”及时整改。

3、管道系统试压包试压前由施工技术科、质检科共同检查确认以下内容，符合要求后签字确认，交由试压组进行试压。

（后附：管道压力试验记录检查表）（1）管道组成件全部按照设计文件安装完毕、正确；（2）阀门、法兰、螺栓、垫片安装正确；（3）管道支、吊架的型式、材质、安装位置正确，数量齐全，紧固程度、焊接质量合格；（4）焊缝焊接工作记录齐全（焊接记录与现场焊缝标识要一致）；（5）焊缝外观检验合格；（6）管道焊缝检测比例符合设计和规范要求，无损检测合格；（7）热处理合格；（8）合金钢管道组成件标记清楚；（9）安全阀、爆破板及仪表元件等已拆下或加以隔离；（10）因试验压力不同或其他原因不能与管道系统试压的设备、仪表、安全阀、爆破板等应加置盲板隔离，并有盲板标识；（11）试压用的检测仪表的量程、精度等级、检定日期符合要求。

（12）用于试压的临时措施安全可靠，临时盲板加设位置正确，标志明显，记录完整。

4、转动设备上的配管系统试压，在设备进出口加盲板之前，松开进出口法兰螺栓，检查法兰与设备之间不得有应力，连接法兰的螺栓应能在螺栓孔中顺利通过。

法兰与设备口平行偏差≤0.5mm，经技术员质检员确认后再加盲板。

5、管道系统试压进入升压阶段，由质检科通知监理和业主到场进行检查。

6、液体压力试验的压力为设计压力的1.5倍，气体压力试验的压力为设计压力的1.15倍。

压力管道系统试验工艺导则I前言II压力管道系统试验工艺导则1 范围本标准适用于各种工业管道、各种公用管道的系统试验。

2 一般要求2.1 管道安装完毕后，应按设计规定对管道系统进行强度、严密性等试验，以检查管道系统及各连接部位的工程质量。

试验项目一般按表1的规定进行：表1 管道系统试验的项目2.2 一般热力管道和压缩空气管道用水作介质进行强度及严密性试验；煤气管道和天然气管道用气体作介质进行强度及严密性试验；氧气管道、乙炔管道、液化石油气和输油管道先用水作介质进行强度试验，再用气体作介质进行严密性试验。

各种化工工艺管道的试验介质，应按设计的具体规定采用。

如设计无规定时，工作压力不低于0．07Mpa的管道一般采用水压试验，工作压力低于0．07MPa的管道一般采用气压试验。

2.3 管道系统试验前应具备下列条件：2.3.1 管道系统施工完毕，并符合设计要求和管道安装施工的有关规定；2.3.2 支、吊架安装完毕，配置正确，紧固可靠；2.3.3 焊接和热处理工作结束，并经检验合格，焊缝及其它应检查的部位，未经涂漆和保温；2.3.4 所有的焊接法兰与披罩法兰以及其它接头处均能保证便于检查；32.3.5 清除管线上的所有临时用的设施；2.3.6 埋地管道的座标、标高、坡度及管基、垫层等经复查合格。

试验用的临时加固措施经检查确认安全可靠；2.3.7 试验用压力表已经校验，精度不低于1．5级，表的满刻度值为最大被测压力的1．5—2倍，压力表不少于2块；气压试验用的温度计，其分度值不以能超过1℃；2.3.8 具有完善的、并经批准的试验方案。

2.4 高压管道系统试验前应对下列资料进行审查：2.4.1 制造厂的管子、管道附件的合格证明书；2.4.2 管子校验性检查或试验记录；2.4.3 管道加工记录；2.4.4 阀门试验记录；2.4.5 焊接检验及热处理记录；2.4.6 设计修改及材料代用文件。

2.5 试验前应用压缩空气清除管内垃圾及脏物，需要时用水冲洗，水流速度为1 ~ 1．5m ／s，直到排出的水干净为止(冲洗时可用铜锤敲打管道)；清理、检查大口径管道时，人应从人孔门进入，或在管壁上开洞口进入管内检查并清除管内垃圾。

XXXXXX燃气有限公司XX天然气液化工程工艺管道试压方案编制：审核：批准：XXXXXXX有限公司2015年月日一、管道系统试验前应具备的条件1.1试压方案已经过批准，并已进行了技术交底。

1.2要试压的管道系统施工完毕，并符合设计要求和《工业金属管道工程施工及验收规范》GB50235-2010的有关规定。

1.3管道滑动、固定支架安装应正确，并且按试验的要求管道已经加固。

1.4焊接工作结束，并经检验合格。

焊缝及其它应检查的部位，不得涂漆和保温或保冷。

1.5所需的工机具、材料以及厂地环境应符合试压和HSE要求，当进行试压时，应划定试验禁区，无关人员不得进入；必要时，对所试验的管道应进行加固。

不在压力试验范围内的安全阀等用盲板与试验管线隔开，气源准备充足，试压用的压力表及安全阀必须经过调校，且不含油脂，并且必须有调校证书。

1.6临时支架和盲板等应安全可靠，盲板上应做标识，便于检查和重新安装。

1.7压力表应放置在试验管线的进出口，一个测量点应至少放置2个压力表，压力表的量程是1.5～2倍级别，精确度不小于1.6级，压力表应在校验有限期内。

1.8施工单位应提供试压前试压工具清单，并确保准备齐全。

1.9压力试验前所有的检验都必须合格，所有无损检测的焊缝必须有探伤报告，切底片保存完好。

二、试压前的准备工作及注意事项2.1资料进行审查：1、试压包含的流程图（设计图纸的工艺部分的中油金鸿全厂PID图纸）；2、试压包含的单线图及管线清单（设计图纸中工艺部分包含的单线图）；3、未完的工作清单；4、现场检查测试记录；5、管道压力质量证明书；6、计量器具的合格证书；7、管道安装及压力测试记录表；2.2气压试验准备1、应先检查被试系统，确认整个系统可以在试验以后减压。

需专门检查确认每一个单向阀的下游有一个阀门可以用来释放系统的压力。

在气压试验中，整个系统包括单向阀下游的管道，须在规定时减压。

2、在施加任何压力之前，须检查所有的被试验管道和设备，以保证所的接头（包括设备上的接头）都紧密连接，所有的系统部件都已有效支撑，以防止在接头失效的情况下，损害邻近的设备和管路。

一、工程概况中化扬州石化码头仓储项目用地位于扬州化学工业园区内（仪征市赵庄沟），该区为国家和省石化工业规划区级开发区。

项目征地占地235亩。

西南面临长江，距江边约600m，北面为纬一路，东面沿烟灯河邻经一路西。

本项目建设库容规模约为23.558万立方米，计53台各种规格的成品油及化工品储罐，另加1台500 m3污水调节罐，1台100 m3污油罐及2台2500 m3消防水罐。

经营产品主要为苯类、醇类、酮类、乙二醇、苯乙烯等精细化工品和成品油、燃料油等油品。

本项目库区内工艺管道、库区到码头间工艺热力管网由青岛英派尔化学工程有限公司，码头部分由中交第二航务勘察设计院有限公司设计完成。

管道材质主要有20#、304、316L、L245。

管道等级分别为1.6Mpa、2.5Mpa。

为保证工艺管道试压工作有序、保质保量、安全高效地完成，特编制本方案。

二、方案编制依据：2.1青岛英派尔化学工程有限公司提供施工图；2.2中交第二航务勘察设计院有限公司提供施工图；2.3《石油化工剧毒、可燃介质管道工程施工及验收规范》（SH3501-2002）；2.4《工业金属管道工程施工及验收规范》（GB50235-97）；2.5《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）；2.6《石油化工施工安全技术规程》（SH3505-99）；2.7《工程建设交工技术文件规定》（SH3503-2001）；三、试压原则、程序及特殊要求3.1 试压原则本工程工艺管道试压工作按系统进行。

试压流程根据设计流程图确定，试压压力根据设计提供管道表确定。

管线试压时，所有不能参加试压的设备(机泵、过滤器、储罐、换热器等）、阀门（调节阀、截止阀、清管阀、安全阀等）或管线须做好系统隔离，无法隔离的须经设计单位和建设单位认可同意后方可参加系统试压。

系统试验压力应以其中设计压力最高的管线的试验压力做为整个系统的试验压力。

串联系统的试压应先试压力等级较低的管线，然后逐段切出低压系统再进行较高压力等级的系统的试压。

管道试压及冲洗方案及工艺方法1、工艺流程管道安装→阀门试验→分区、分层、分系统、分段压力试验→系统压力试验→管道冲洗→排水、雨水管道灌水实验→排水管道通球试验→排水系统通水试验2、技术要求(1)各种承压管道系统和设备应作水压试验，非承压管道系统和设备做灌水试验。

(2)室内给水管道、热水管道采用内复不锈钢净水管，其管道试验压力应按GB50242-2002《建筑给水排水采暖工程施工质量验收规范》要求进行。

室内给水、热水干管试验压力为2.0Mpa，在试验压力下观测10min，压力降不大于0.02Mpa，然后降到工作压力进行检查，应不渗不漏为合格。

支管试验压力为1.0Mpa，在试验压力下稳压1h，压力降不应大于0.05Mpa，然后降到工作压力1.15倍状态下稳压2h进行检查，压力降不应大于0.03Mpa，同时检查各连接处不得渗漏。

(3)中水给水管干管试验压力为2.0Mpa，支管试验压力为1.0Mpa，在试验压力下观察10min，压力降不应大于0.02Mpa，然后降到工作压力进行检查，应不渗不漏。

支管试验压力为1.0Mpa，在试验压力下稳压1h，压力降不应大于0.05Mpa，然后降到工作压力1.15倍状态下稳压2h进行检查，压力降不应大于0.03Mpa，同时检查各连接处不得渗漏。

(4)消火栓和自动喷水管试压按《自动喷水灭火系统施工及验收规范》要求进行，消火栓管道试验压力为2.0Mpa，自动喷水系统管道为1.6Mpa。

在试验压力下观察10min，压力降不应大于0.02Mpa，然后降到工作压力进行检查，应不渗不漏。

(5)生活给水、热水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。

(6)消防管道、中水给水管道在试压合格后应进行系统冲洗、排污，以目测排出口的水色和透明与入口对比相近，无可见杂物为合格。

(7)给水系统交付使用前必须进行通水试验并作好记录；生活给水系统管道在交付使用前必须进行冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。

2018年06月LNG 接收站工艺管道试压、吹扫周勇（广东国信工程监理有限公司，广东茂名525011）摘要：工程投运前的最终质量检验工序就是LNG 接收站工艺管道的试压和吹扫，这样才能确保工程的顺利投产。

本文将会具体介绍LNG 工艺管道试压、吹扫的流程和应该注意的事项，为之后的工程做好指引。

关键词：LNG ；工艺管道；试压吹扫以下内容将会针对LNG 接收站站内管道的试压、吹扫流程，从它的标准的选取到试压介质的确定、试压、吹扫等多方面进行讨论分析并适当的提出建议1LNG 接收站工艺管道试压吹扫相关标准当前我国对LNG 接收站工艺管道试压吹扫还没有专业的标准规定，现在的石油化工艺管道的试压主要还是参考《工业金属管道工程实施规范》等规范文献。

这些文件内部标准及设计针对管道系统的试压、吹扫的具体规定有以下几点：规定一：LNG 接收站工艺管道的试验内容包括液压强试验和气密性试验两项。

规定二：进行液压强度实验，要使用工业水做为试验中的介质且水温要保证在5摄氏度以上。

奥氏体不锈钢管道使用的试压水中氯离子的含量不大于25mg/l 。

规定三:在进行水压实验时，务必要将流量计、调节阀等仪表进行拆卸，在必要时还可安装临时配管用来帮助完成水压实验。

规定四：在进行水压实验首先应将安全阀进行拆卸，然后载安装配管，使用配管将其与管道隔开。

规定五：水压实验的试压过程中一旦出现了水泄漏的情况，不能带压进行调休，要在消除泄漏情况后，再重新进行试压。

规定六：在强度实验合格后，对有毒、可燃介质的管道，要进行气密性实验。

2方案制定与条件确认2.1方案制定LNG 接收站工艺管道试压吹扫前，首先要制定具体的操作方案。

方案的制定要点如下：一是要注意操作方案中试压包系统的设计规划是否清楚明了，是否符合操作工艺的系统实际，二是要检查方案设计中的质量安全措施是否到位、原方案中拟定的试压、吹扫的时间安排是否合理；所有的人员、器具等是否齐全；最后务必要检查现场的施工是否具备了进行试压的条件。

管道功能性试验汇总管道是指将一种或多种物质输送或分配到目的地的设备或系统。

在工业生产中，管道起着至关重要的作用，它们可以用来输送各种液体、气体和固体材料，从而实现工艺过程中的能量和物质转移。

为了确保管道系统的正常运行和安全性，需要进行一系列的功能性试验。

本文将对管道功能性试验进行汇总，详细介绍试验内容和目的。

1.漏水试验：漏水试验是管道功能性试验中最基本的试验之一、它的目的是检查管道与管道之间以及管道与附件之间的连接是否牢固，是否存在渗漏现象。

在试验过程中，需要将管道系统充满液体或气体，并加压一段时间，观察管道是否有液体渗漏或气体泄漏的现象。

2.冲洗试验：冲洗试验是为了清除管道中的杂质和污垢，确保管道内部的清洁度。

在试验过程中，需要通过管道中注入清水或清洗液，并通过其中一种方式将流体在管道中循环。

冲洗试验可以清除管道中的杂质和污垢，防止其对后续工艺或设备的影响。

3.压力试验：压力试验用于测试管道系统的耐压性能。

在试验中，需要将管道系统加压到设计压力或超过设计压力的一定倍数，并保持一段时间，观察管道是否存在泄漏或变形等异常现象。

压力试验可以验证管道系统的耐压能力，确保其安全可靠地承受工作压力。

4.渗透试验：渗透试验用于检验管道的密封性能。

在试验中，通过给管道施加一定的内压，并使用检漏剂在管道外表面涂覆一层薄膜，观察是否有气泡或液体渗入管道内部。

渗透试验可以发现管道系统可能存在的微小裂缝、孔洞或其他密封不良的地方。

5.流量试验：流量试验用于测试管道系统的流量性能。

在试验中，通过给管道注入一定量的液体或气体，并测量其在一定时间内通过管道的体积或质量，以计算出管道的流量。

流量试验可以验证管道系统的流量设计是否合理，是否满足工艺需求。

6.温度试验：温度试验用于测试管道系统的耐温性能。

在试验中，需要将管道系统加热到设计温度或高于设计温度的一定程度，并保持一段时间，观察管道是否存在变形、破裂或漏气等现象。

温度试验可以验证管道系统在工作温度下的可靠性，确保其能够安全运行。
