扫描电子显微镜扫描电子显微镜是一种强大的工具,它可以帮助科学家观察到物质的更小的细节和结构。
本文将介绍扫描电子显微镜的原理、应用、发展历程以及未来发展趋势。
原理扫描电子显微镜(Scanning Electron Microscopy,SEM)是一种利用扫描电子束与物体相互作用而获得形貌和微区组织信息的显微分析仪器。
扫描电子显微镜的工作原理是,将高能电子轰击样品表面,使其表面电子被激发,发射出大量的二次电子。
这些二次电子被探测器接收并转换成负电荷信号,在特定条件下被扫描成像。
应用扫描电子显微镜广泛应用于多个领域,包括材料科学、生命科学、化学和地质学等。
以下是该技术在这些领域中的应用:•材料科学:用于获取材料的形貌、结构以及表面性质等信息。
•生命科学:用于观察细胞、细胞器、细胞表面的超微结构和蛋白质等生物分子的形态和结构。
•化学:用于观察化学反应过程表面形貌、结构的变化以及材料结构的演化过程等。
•地质学:用于研究各种矿物、岩石和地层等,以了解地质演化过程。
发展历程1950年,发明了透射式电子显微镜,但它只能用于真空环境下的样品。
1956年,Helmut Ruska和Max Knoll发明了扫描电子显微镜。
该技术能够在空气中观察样品,并获得更高的象素分辨率。
1965年, Hitachi公司普及了第一台商用扫描电子显微镜S-800。
自此以后,扫描电子显微镜技术得到了快速的发展。
未来发展趋势随着技术的发展,扫描电子显微镜的应用场景不断扩大。
今后,该技术将越来越多地应用于纳米材料和微细加工领域。
同时,随着计算机技术的发展,扫描电子显微镜将会实现更高的自动化和智能化,成为更加强大的工具。
结论扫描电子显微镜是一款横跨多个领域应用的重要科学工具,其在材料科学、生命科学、化学和地质学等领域均有广泛的应用。
虽然该技术已经发展多年,但随着技术和计算机技术的不断进步,扫描电子显微镜将会越来越强大,为人们探索科学世界提供更加强大的支持。
扫描电镜(SEM)简介扫描电子显微镜(Scanning Electron Microscope,简称SEM)是一种利用电子束对样品表面进行扫描的显微镜。
相比传统的光学显微镜,SEM具有更高的分辨率和更大的深度视野,使得它成为材料科学、生命科学和物理科学等领域中常用的研究工具。
SEM通过利用电子多次反射,将样品表面的形貌细节放大数千倍,可以观察到微观结构,比如表面形态、粗糙度、纳米级颗粒等。
SEM通常需要真空环境下操作,因为电子束在大气压下很快会失去能量而无法达到高分辨率。
工作原理SEM的工作原理可以简单地分为以下几步:1.电子发射:SEM中,通过热发射或场发射的方式产生电子束。
这些电子被加速器加速,形成高速的电子流。
电子束的能量通常在10-30 keV之间。
2.样品照射:电子束通过一个聚焦系统照射到样品表面。
电子束与样品原子发生相互作用,从而产生各种现象,比如电子散射、透射和反射。
3.信号检测:样品与电子束发生相互作用后,产生的信号会被探测器捕获。
常见的SEM信号检测器包括二次电子检测器和反射电子检测器。
这些探测器可以测量电子信号的强度和性质。
4.信号处理和图像生成:SEM通过对探测到的信号进行处理和放大,生成图像。
这些图像可以显示出样品表面的微观结构和形貌。
应用领域SEM在许多科学领域中都有广泛的应用。
以下是一些常见的应用领域:材料科学SEM可以用于研究材料的结构和形态。
它可以观察微观缺陷、晶体结构、纳米颗粒等材料细节。
这对于材料工程师来说非常重要,可以帮助他们改进材料的性能和开发新的材料。
生命科学SEM可以用于观察生物样品的微观结构。
比如,它可以观察细胞的形态、细胞器的分布和细胞表面的纹理。
这对于生物学家来说非常重要,可以帮助他们了解生物体的结构和功能。
纳米科学SEM在纳米科学领域中也有广泛的应用。
通过SEM可以对纳米材料进行表面形貌和结构的观察。
它可以显示出纳米结构的细节,帮助科学家研究纳米颗粒的组装、层析和相互作用等现象。
扫描电子显微镜的简称为扫描电镜,英文缩写为SEM(Scanning Electron Microscope). SEM与电子探针的功能和结构基本相同,但SEM一般不带波谱仪。
它是用细聚焦的电子束轰击样品表面,通过电子与样品相互作用产生的二次电子,背散射电子等对样品表面或断口相貌将行观察和分析。
现在SEM都与能谱组合,可以进行成分分析。
所以,SEM也是显微结构分析的主要仪器,已经广泛用于材料,冶金,矿物,生物学等领域。
扫描电镜结构原理1.扫描电镜的工作原理及特点2.扫描电镜的工作原理与闭路电视系统相似2.扫描电镜的主要结构主要包括有电子光学系统,扫描系统,信号检测放大系统,图像显示和记录系统,电源和真空系统等透射电镜一般由电子光学系统(照明系统),成像放大系统,电源和真空系统三部分组成扫描电镜扫描电镜图像及衬度1.二次电子象2.背散射电子象二次电子象入射电子与样品相互作用后,使样品原子较外层电子电离产生的电子,称二次电子。
二次电子能量较低,习惯上把能量小于50ev电子成为二次电子,仅在样品表面5nm-10nm的深度内才能逸出表面,这是二次电子分辨率高的重要原因之一。
1.二次电子象二次电子象使表面形貌衬度,它是利对样品表面形貌变化敏感的物理信号作为调节信号得到的一种象衬度。
因为二次电子信号的主要来处样品表层5-10NM的深度范围,它的强度与原子序数没有明确的关系,便对微区表面相对于入射电子束的方向却十分敏感,二次电子象分辨率比较高,所以适用于显示形貌衬度。
凹凸不平的样品表面所产生的二次电子,用二次电子探针器很容易全部被收集,所以二次电子象无阴影效应,二次电子易受电场和磁场的影响背散射电子像背散射电子像使指入射电子与样品相互作用之后,再次逸出样品表面的高能电子,其能量接近与入射电子能量。
背射电子大的产额随样品的原子序数增大而增加,所以背散射电子信号大的的强度与样品的化学组成有关,即与组成样品的各元素平均原子序数有关。
扫描电子显微镜(SEM)是1965年发明的较现代的细胞生物学研究工具,主要是利用二次电子信号成像来观察样品的表面形态,即用极狭窄的电子束去扫描样品,通过电子束与样品的相互作用产生各种效应,其中主要是样品的二次电子发射。
二次电子能够产生样品表面放大的形貌像,这个像是在样品被扫描时按时序建立起来的,即使用逐点成像的方法获得放大像。
扫描电镜(SEM)是介于透射电镜和光学显微镜之间的一种微观性貌观手段,可直接利用样品表面材料的物质性能进行微观成像。
扫描电镜的优点是,①有较高的放大倍数,20-20万倍之间连续可调;②有很大的景深,视野大,成像富有立体感,可直接观察各种试样凹凸不平表面的细微结构;③试样制备简单。
目前的扫描电镜都配有X射线能谱仪(EDS)装置,这样可以同时进行显微组织性貌的观察和微区成分分析,因此它是当今十分有用的科学研究仪器。
一、基本原理扫描电子显微镜的制造依据是电子与物质的相互作用。
扫描电镜从原理上讲就是利用聚焦得非常细的高能电子束在试样上扫描,激发出各种物理信息。
通过对这些信息的接受、放大和显示成像,获得测试试样表面形貌的观察。
当一束极细的高能入射电子轰击扫描样品表面时,被激发的区域将产生二次电子、俄歇电子、特征x射线和连续谱X射线、背散射电子、透射电子,以及在可见、紫外、红外光区域产生的电磁辐射。
同时可产生电子-空穴对、晶格振动(声子)、电子振荡(等离子体)。
扫描式电子显微镜的电子束不穿过样品,仅在样品表面扫描激发出次级电子。
放在样品旁的闪烁晶体接收这些次级电子,通过放大后调制显像管的电子束强度,从而改变显像管荧光屏上的亮度。
显像管的偏转线圈与样品表面上的电子束保持同步扫描,这样显像管的荧光屏就显示出样品表面的形貌图像,这与工业电视机的工作原理相类似。
扫描式电子显微镜的分辨率主要决定于样品表面上电子束的直径。
放大倍数是显像管上扫描幅度与样品上扫描幅度之比,可从几十倍连续地变化到几十万倍。

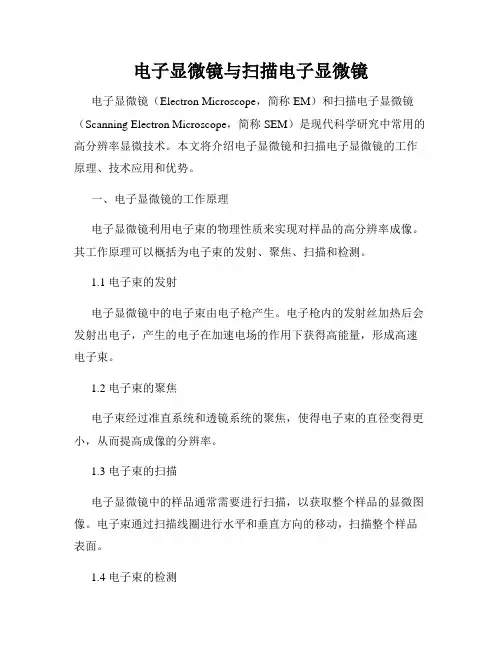

电子显微镜与扫描电子显微镜电子显微镜(Electron Microscope,简称EM)和扫描电子显微镜(Scanning Electron Microscope,简称SEM)是现代科学研究中常用的高分辨率显微技术。
本文将介绍电子显微镜和扫描电子显微镜的工作原理、技术应用和优势。
一、电子显微镜的工作原理电子显微镜利用电子束的物理性质来实现对样品的高分辨率成像。
其工作原理可以概括为电子束的发射、聚焦、扫描和检测。
1.1 电子束的发射电子显微镜中的电子束由电子枪产生。
电子枪内的发射丝加热后会发射出电子,产生的电子在加速电场的作用下获得高能量,形成高速电子束。
1.2 电子束的聚焦电子束经过准直系统和透镜系统的聚焦,使得电子束的直径变得更小,从而提高成像的分辨率。
1.3 电子束的扫描电子显微镜中的样品通常需要进行扫描,以获取整个样品的显微图像。
电子束通过扫描线圈进行水平和垂直方向的移动,扫描整个样品表面。
1.4 电子束的检测当电子束与样品相互作用时,会产生多种信号。
电子显微镜常用的检测技术包括二次电子检测、透射电子检测和能量散布谱检测等。
二、电子显微镜的技术应用电子显微镜作为高分辨率显微技术,被广泛应用于各个学科领域。
以下是几个典型的应用案例。
2.1 材料科学领域电子显微镜可以对材料的微观结构和形貌进行观察和分析,揭示材料的组织结构、晶体缺陷和界面性质等。
2.2 生物学领域生物学家利用电子显微镜观察细胞和组织的超微结构,研究生物大分子的形态和功能,探索生物体的工作原理。
2.3 医学领域电子显微镜对临床医学和生物医学研究有重要的应用。
它可以帮助医生观察病毒、细菌和组织样本等,辅助医学诊断和疾病治疗。
2.4 纳米技术领域电子显微镜对纳米材料和纳米器件的观察和测试具有重要意义。
它能够揭示纳米结构的形貌和性质,为纳米科技的发展提供有力支持。
三、扫描电子显微镜的工作原理扫描电子显微镜是电子显微镜的一种改进型式,它主要用于表面形貌的观察和分析。
扫描电子显微镜扫描电子显微镜是一种能够帮助科学家观察微观世界中细小结构的仪器。
它通过利用电子束来替代传统光学显微镜中的光线,从而能够提供更高分辨率和更清晰的图像。
本文将详细介绍扫描电子显微镜的原理、应用、优势以及未来发展方向。
首先,我们来了解一下扫描电子显微镜的工作原理。
相比传统的光学显微镜,电子束在扫描电子显微镜中取代了光线。
电子束由电子枪产生,并通过电子透镜系统聚焦到样本表面上。
在扫描电子显微镜中,样本表面上的电子反射被接收器所捕捉,并转化为图像。
通过扫描样本表面,并记录每个位置接收到的电子反射信号,扫描电子显微镜能够生成高分辨率的表面形貌图像。
扫描电子显微镜具有许多应用领域。
首先,在材料科学领域,扫描电子显微镜被广泛用于研究材料的表面形貌、晶体结构、相互作用等方面。
它能够帮助科学家观察和分析微观结构的形态、尺寸、组成等特征,这对于新材料的开发和应用具有重要意义。
其次,在生命科学领域,扫描电子显微镜也扮演着重要的角色。
科学家利用扫描电子显微镜可以观察生物组织、细胞、细菌等微生物的形态和结构,以及它们之间的相互作用。
这些观察结果可以帮助科学家研究生命体的生长、发育、繁殖等过程,进而探索生命的奥秘。
扫描电子显微镜相比传统光学显微镜有许多优势。
首先,由于扫描电子显微镜使用的是电子束而不是光线,因此能够获得更高的分辨率。
这使得科学家能够观察更小的结构和更细微的细节。
其次,扫描电子显微镜还能够提供准确的深度信息,使得观察者能够了解样本表面的三维结构。
未来,随着科学技术的不断发展,扫描电子显微镜也将迎来新的挑战和机遇。
首先,科学家们希望能够进一步提高扫描电子显微镜的分辨率,以便更好地观察微观结构。
其次,他们还希望能够将扫描电子显微镜与其他分析技术相结合,以实现更多样化的分析和测试。
例如,结合能谱分析仪,可以对样本进行元素分析;结合压电力学仪器,可以对样本进行力学性质测试。
总之,扫描电子显微镜作为一种重要的科学仪器,已经在许多领域发挥了重要作用。
