预付费售电管理软件（ZTSD7000）操作指导作业书一、售电软件安装、驱动程序安装：光碟方到电脑中→解压→电脑桌面。
1、软件安装：ZTSD7000售电系统→下一步→安装卡机驱动（重点：则跳过，不选√）→下一步→D：\盘→下一步。
（错误“安装卡机驱动”删除方法：开始→控制面板→删除驱动程序→添加/删除程序→找到“CP2101USP---------”删除。
）2、如果不能执行上面方法安装软件程序：先安装电脑补丁DotNetFX40Client→dotNetFx40_Client_x86_x64.exe→安装完成。
3、驱动自动安装：我的电脑桌面图标→点击鼠标右键“属性”→硬件→设备管理器→查看“通用串口总线控制器”或者“端口”黄色感叹号提示”→点击鼠标右健→更新驱动程序→自动安装驱动→下一步→黄色提示感叹号消失（代表驱动程序安装成功）。
安装2次。
（主要取决于用户电脑安装系统）。
4、驱动手动安装：方法一：我的电脑（桌面上）→右点击→属性→硬件→设备管理器→点击黄色叹号→点击鼠标右键→更新驱动程序→从列表或指定位置安装（前面的勾上）→下一步→浏览→在光盘中，查找正泰售电机安装驱动程序或你放在什么位置→(公司驱动程序名称：新驱动（支持全部操作系统）→点击→确认→下一步→自动安装。
安装2次，重新启动电脑。
电源线插上读卡器上、USP数据线连接上后，电脑系统自动提示发现新硬件（拔掉重新插上，会出现提示），安装好usp接口驱动程序后。
（下图Xp系统，驱动正确安装）。
5、正泰西北区技术工程师手机号注意保存，张工：137********二、售电系统注册：1、将“系统设置卡”插入读卡器中。
（灰色卡）2、点击电脑桌面图标：ZTSD7000售电系统.exe图标→OK→选择正确“端口”→下拉↓菜单选中端口号→获取（读取系统号）→区域号→1234→√注册→成立→OK。
（方法二：电脑的桌面左下角位置→开始→所有程序→找到“浙江正泰ZTSD7000售电系统”→系统注册工具→选择正确“端口”→下拉菜单选中端口号→获取（读取系统号）→区域号→1234→√注册→成立→OK）三、进入软件：1、系统默认管理员是123，密码123，√OK 进入。

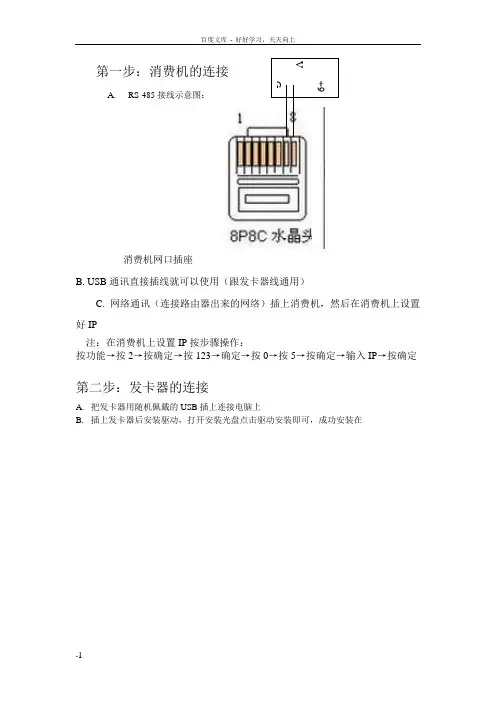

第一步：消费机的连接A.RS-485接线示意图：消费机网口插座B. USB通讯直接插线就可以使用（跟发卡器线通用）C. 网络通讯（连接路由器出来的网络）插上消费机，然后在消费机上设置好IP注：在消费机上设置IP按步骤操作：按功能→按2→按确定→按123→确定→按0→按5→按确定→输入IP→按确定第二步：发卡器的连接A.把发卡器用随机佩戴的USB插上连接电脑上B.插上发卡器后安装驱动，打开安装光盘点击驱动安装即可，成功安装在+9VG第三步：IC卡加密1.打开加密软件如下图：2. 点开如下图3.先点生成密码文件点开如下图填上用户名和密码（密码为12为字母或数字）好了点保存保存好了点退出4.点IC卡初始化如下图：选择好串口号（发卡器连接电脑的COM口）选择刚才生成的用户名后把IC卡放在发卡器上（要求IC卡是新的没使用过的）提示成功就表示卡已经加密好了，卡多可以点击提示成功换一张卡第四步：软件安装与设置选择软件安装（软件登陆密码默认：123）1. 软件授权打开软件【其他工具】菜单选择【导入管理卡信息】打开选择授权文件打开如下图：2. 点击高级设置设置消费机和发卡器的串口（设备管理器可以查看串口）如下图：3. 部门信息点【增加】输入部门信息即可4. 窗口机设置点【增加】输入信息即可第五步：新增用户打开【账户管理】如下图：点【新增】填写个人信息后点【保存】即可1.输入所要开设的新账户卡号（必须为5位数字例如：00001，卡号不能超过60000），根据客服不同的要求对卡片进行设置；2.选择卡类别：选择了卡类别可以进行不同的卡别限额、定次、打折操作3.选择有效期：选择卡的有效期后，卡片到设置好的时间了，卡片就不能消费需要管理员重新增加有效期4.号限制；如对卡片设置对某一台机号设置，则这张卡就不能在个机号上消费输完账户资料后按【保存】按钮，系统会提示如下图：点【YES】将信息写入一张IC卡内，点【NO】暂时不写入IC卡内，稍后再提交；点【YES】时，请确定读卡器与电脑的连线，及读卡器上是否有一张卡（IC卡内的金额为零）并且此卡不能为该系统中已使用的卡号和人员编号重复第六步：机器授权把消费机连接能通讯后点【机器读卡启用】如下图：消费机启用提示成功即可注明：以上说明为简单说明书如需要更详细的步骤请阅读整版【IC消费机软件说明】。

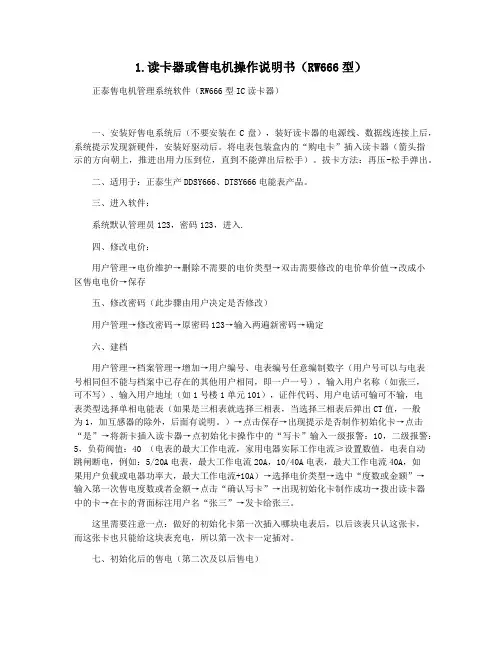

1.读卡器或售电机操作说明书（RW666型）正泰售电机管理系统软件（RW666型IC读卡器）一、安装好售电系统后（不要安装在C盘），装好读卡器的电源线、数据线连接上后，系统提示发现新硬件，安装好驱动后。
将电表包装盒内的“购电卡”插入读卡器（箭头指示的方向朝上，推进出用力压到位，直到不能弹出后松手）。
拔卡方法：再压-松手弹出。
二、适用于：正泰生产DDSY666、DTSY666电能表产品。
三、进入软件：系统默认管理员123，密码123，进入.四、修改电价：用户管理→电价维护→删除不需要的电价类型→双击需要修改的电价单价值→改成小区售电电价→保存五、修改密码（此步骤由用户决定是否修改）用户管理→修改密码→原密码123→输入两遍新密码→确定六、建档用户管理→档案管理→增加→用户编号、电表编号任意编制数字（用户号可以与电表号相同但不能与档案中已存在的其他用户相同，即一户一号），输入用户名称（如张三，可不写）、输入用户地址（如1号楼1单元101），证件代码、用户电话可输可不输，电表类型选择单相电能表（如果是三相表就选择三相表，当选择三相表后弹出CT值，一般为1，加互感器的除外，后面有说明。
）→点击保存→出现提示是否制作初始化卡→点击“是”→将新卡插入读卡器→点初始化卡操作中的“写卡”输入一级报警：10，二级报警：5，负荷阀值：40 （电表的最大工作电流，家用电器实际工作电流≥设置数值，电表自动跳闸断电，例如：5/20A电表，最大工作电流20A，10/40A电表，最大工作电流40A，如果用户负载或电器功率大，最大工作电流+10A）→选择电价类型→选中“度数或金额”→输入第一次售电度数或者金额→点击“确认写卡”→出现初始化卡制作成功→拨出读卡器中的卡→在卡的背面标注用户名“张三”→发卡给张三。
这里需要注意一点：做好的初始化卡第一次插入哪块电表后，以后该表只认这张卡，而这张卡也只能给这块表充电，所以第一次卡一定插对。
IC卡预付费售电管理软件说明书(单机版V1.2)1功能概述IC卡预付费售电管理软件主要用于管理IC卡预付费电能表用户，对IC卡进行日常操作，并能完成对各种数据的处理、统计和单据打印等功能。
2系统主要组成预付费售电管理软件、RW666型IC卡读写器、DDSY666电能表。
3应用环境IC卡预付费售电管理软件采用Delphi6.0语言和Sqlserver7.0数据库开发，该系统可安装在WINDOWS98、WINDOWS NT、WINDOWS2000、WINDOWS XP等操作系统中。
4安装说明本软件配有安装光盘，运行安装光盘中的SETUP.EXE,根据提示操作，安装程序会自动进行软件安装，然后需要安装Sqlserver2000数据库。
5系统功能介绍本系统在功能上分为：用户管理、IC卡操作、电量查询、统计报表、系统维护等五大模块。
5.1 用户管理5.1.1 档案管理其功能主要包括：1．建立用户档案的基本资料；2．修改用户的基本资料；3．删除档案记录；4．浏览全部用户档案及查询某个档案的详细资料；5．打印档案成册；6．用户过户；7．用户销户。
5.1.2 档案查询可以根据多种查询条件查询用户档案的基本资料。
5.1.3 电价维护本系统可以增加、修改、删除电价项目和电价值。
5.1.4 收费方式维护本系统可以增加、修改、删除收费方式。
5.1.5 操作员管理只有系统管理员才能进行增加、修改、删除售电员，而售电员无权进行修改与添加操作，同时也只有系统管理员才能对售电员进行授权。
5.1.6 修改密码售电员进入系统后可以修改自己的登录密码。
5.2 IC卡操作5.2.1 通讯连接本管理软件的数据通讯是通过连接在PC机的串行通讯口上的IC卡读写器对IC卡的读写来实现的，当读写卡不成功时需检查通信接口、IC卡读写器、电源和IC卡等的连接是否正确。
5.2.2 IC卡类型和功能本系统中IC卡类型分为：初始化卡、售电卡、补卡、检测卡等四种类型。
电子售货机使用说明书第一部分：引言欢迎使用我们的电子售货机！本使用说明书将详细介绍如何正确、方便地使用电子售货机。
在使用前，请确保您已阅读并理解本说明书的内容。
如有任何疑问，请随时联系相关工作人员。
第二部分：产品概述电子售货机是一种自动化的销售设备，可以在无人值守的情况下提供商品和服务。
它的主要特点如下：1. 多功能支付：支持现金支付、刷卡、二维码支付等多种支付方式，方便快捷。
2. 多样化的商品选择：提供各种类型的商品，包括饮料、零食、生活用品等。
您可以根据实际需求进行选择。
3. 用户友好界面：电子售货机操作简单、界面直观，让您轻松完成购买。
第三部分：使用步骤1. 支付方式选择：在电子售货机界面上，您可以选择支付方式。
根据显示屏上的指引，通过键盘或触摸屏输入相应信息，并选择合适的支付方式。
2. 商品选择：浏览电子售货机的商品界面，您可以通过使用指定的按键或触摸屏进行商品选择。
商品栏目中展示了各类商品的图标及价格，您可以根据自己的需求选择商品。
3. 商品确认：选择完所需商品后，请仔细检查显示屏上的订单信息，确保商品种类、数量和价格等信息准确无误。
如需修改订单，您可以按照提示操作进行调整。
4. 支付与取货：确认订单无误后，按照指引选择支付方式完成支付，等待支付成功的提示。
支付成功后，电子售货机会自动出货。
请将商品取出，确认商品的完整性。
第四部分：注意事项1. 安全使用：在使用电子售货机时，请确保周围环境安全无异味。
同时，注意避免卡住或损坏货物。
2. 售后服务：如果在使用过程中遇到任何问题或需要帮助，请参阅售货机附近的维修电话并咨询相关工作人员。
3. 维护与清洁：请定期清洁电子售货机的外部表面，使用干净、轻柔的布进行擦拭。
避免使用带有腐蚀性或研磨性的清洁剂。
第五部分：常见问题解答1. 无法支付成功怎么办？请确保您选择的支付方式是可用的，并检查支付账户余额或网络连接是否正常。
如问题仍然存在，请联系售货机附近的维修电话。

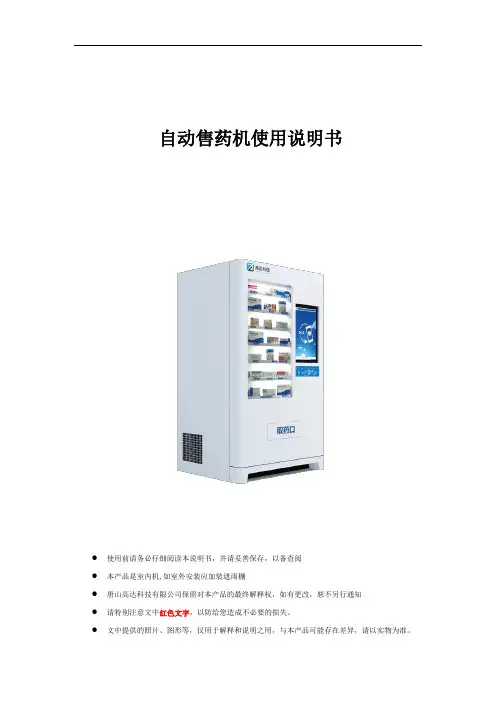

自动售药机使用说明书●使用前请务必仔细阅读本说明书，并请妥善保存，以备查阅●本产品是室内机,如室外安装应加装遮雨棚●唐山高达科技有限公司保留对本产品的最终解释权，如有更改，恕不另行通知●请特别注意文中红色文字，以防给您造成不必要的损失。
●文中提供的照片、图形等，仅用于解释和说明之用，与本产品可能存在差异，请以实物为准。
目录第一章概述 (1)技术参数 (1)产品执行的标准 (2)第二章安全注意事项 (3)安全警示符号 (3)用电注意事项 (3)使用时注意事项 (3)第三章使用前的准备及安放 (5)使用前准备 (5)设备的安放 (5)第四章设备功能说明及操作 (6)功能说明 (6)上药时药盒的摆放及调整 (6)设备启动 (6)购药操作步骤 (7)第五章展示界面说明 (8)第六章系统设置 (10)进入后台 (10)远程商品管理 (10)药品设置管理 (11)上药管理设置 (13)参数设置 (15)系统管理 (16)第七章高达E卖后台使用说明 (17)登录主机面 (17)功能说明 (17)实时监控 (18)缺货商品 (18)销售记录 (19)销售金额 (19)商品库存 (19)货道库存 (19)上货记录 (19)商品统计 (20)数据分析 (20)柜子信息 (20)商品模板 (21)广告管理 (21)个人信息 (22)修改密码 (22)退出系统 (22)第八章微信客户端e卖使用说明 (23)微信公众号界面 (23)功能介绍 (24)绑定账号 (24)在线监控 (24)销售情况 (25)缺货商品 (25)第九章客户支付宝、微信申请及绑定 (26)微信绑定 (26)支付宝绑定 (26)第十章设备常见故障和处理方法 (27)第十一章产品售后服务 (29)第十二章使用说明样品图片 (30)第一章概述尊敬的用户您好，感谢您使用高达自动售药机。
自动售药机作为物联网药品零售智能末端设备，是高达智能自动售货系统服务平台（高达 e卖）的核心终端产品。

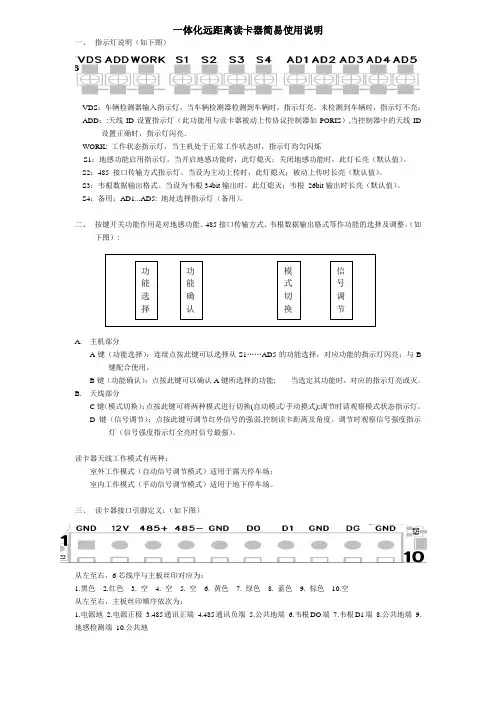

一体化远距离读卡器简易使用说明一、 指示灯说明（如下图）VDS ：车辆检测器输入指示灯，当车辆检测器检测到车辆时，指示灯亮。
未检测到车辆时，指示灯不亮； ADD ：:天线ID 设置指示灯（此功能用与读卡器被动上传协议控制器如PORIS ）,当控制器中的天线ID设置正确时，指示灯闪亮．WORK: 工作状态指示灯，当主机处于正常工作状态时，指示灯均匀闪烁S1：地感功能启用指示灯。
当开启地感功能时，此灯熄灭；关闭地感功能时，此灯长亮（默认值）。
S2：485 接口传输方式指示灯。
当设为主动上传时，此灯熄灭；被动上传时长亮（默认值）。
S3：韦根数据输出格式。
当设为韦根34bit 输出时，此灯熄灭；韦根 26bit 输出时长亮（默认值）。
S4：备用；AD1...AD5: 地址选择指示灯（备用）。
二、 按键开关功能作用是对地感功能、485接口传输方式、韦根数据输出格式等作功能的选择及调整。
（如下图）:A. 主机部分A 键（功能选择）：连续点按此键可以选择从S1……AD5的功能选择，对应功能的指示灯闪亮；与B键配合使用。
B 键（功能确认）：点按此键可以确认A 键所选择的功能; 当选定其功能时，对应的指示灯亮或灭。
B. 天线部分C 键（模式切换）：点按此键可将两种模式进行切换(自动模式/手动摸式);调节时请观察模式状态指示灯。
D 键（信号调节）：点按此键可调节红外信号的强弱,控制读卡距离及角度。
调节时观察信号强度指示灯（信号强度指示灯全亮时信号最强）。
读卡器天线工作模式有两种：室外工作模式（自动信号调节模式）适用于露天停车场；室内工作模式（手动信号调节模式）适用于地下停车场。
三、 读卡器接口引脚定义：（如下图）从左至右，6芯线序与主板丝印对应为：1.黑色2.红色3. 空4. 空5. 空6. 黄色7. 绿色8. 蓝色9. 棕色 10.空从左至右，主板丝印顺序依次为：1.电源地2.电源正极3.485通讯正端4.485通讯负端5.公共地端6.韦根DO 端7.韦根D1端8.公共地端9.地感检测端 10.公共地。

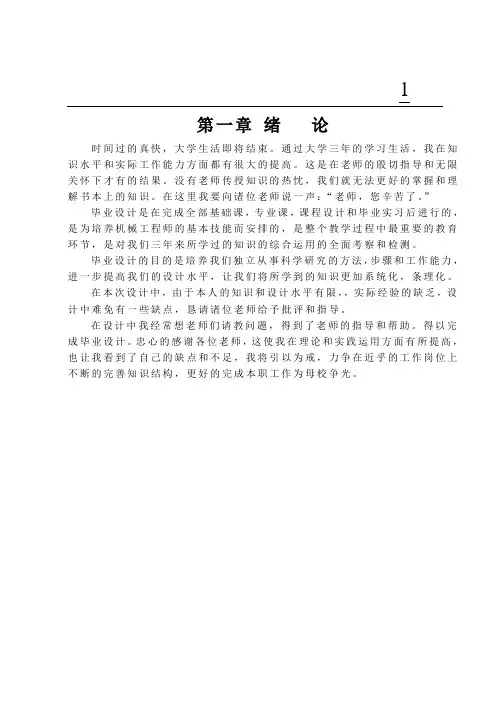

第一章绪论时间过的真快，大学生活即将结束。
通过大学三年的学习生活，我在知识水平和实际工作能力方面都有很大的提高。
这是在老师的殷切指导和无限关怀下才有的结果。
没有老师传授知识的热忱，我们就无法更好的掌握和理解书本上的知识。
在这里我要向诸位老师说一声：“老师，您辛苦了。
”毕业设计是在完成全部基础课，专业课，课程设计和毕业实习后进行的，是为培养机械工程师的基本技能而安排的，是整个教学过程中最重要的教育环节，是对我们三年来所学过的知识的综合运用的全面考察和检测。
毕业设计的目的是培养我们独立从事科学研究的方法，步骤和工作能力，进一步提高我们的设计水平，让我们将所学到的知识更加系统化，条理化。
在本次设计中，由于本人的知识和设计水平有限，，实际经验的缺乏，设计中难免有一些缺点，恳请诸位老师给予批评和指导。
在设计中我经常想老师们请教问题，得到了老师的指导和帮助。
得以完成毕业设计。
忠心的感谢各位老师，这使我在理论和实践运用方面有所提高，也让我看到了自己的缺点和不足，我将引以为戒，力争在近乎的工作岗位上不断的完善知识结构，更好的完成本职工作为母校争光。
第二章自动售货机的发展史及目标意义自动售货机发展简史自动售货机最早出现在二十世纪五、六十年代的西欧，当时在美国的地铁系统中，人们可以用1美分在自动售货机上买到一块口香糖。
作为一种全新的零售方式，八十年代以来，自动售货机在美、日等发达国家得到了迅速地普及和发展：被广泛地布放于车站、油站、码头、机场、宾馆、写字楼、娱乐场所及大街小巷和公路旁。
人们通过自动售货机可以买到食品、香烟、饮料、报纸、票、卡甚至鲜花和小宠物等物品。
目前自动售货机是一种集声、光、机电一体化的高新智能化产品。
它诞生的历史至今发展过程如下：诞生于公元前215年的古埃及神庙，用于分配圣水。
1700年，英国酒馆里有了能用硬币购买的售烟盒。
1706年，中国人造出使用硬币操作的自动售铅笔机。
1905年，美国邮局开始使用邮票售卖机。
IC卡预付费售电管理软件说明书(单机版V1.2)1功能概述IC卡预付费售电管理软件主要用于管理IC卡预付费电能表用户，对IC卡进行日常操作，并能完成对各种数据的处理、统计和单据打印等功能。
2系统主要组成预付费售电管理软件、RW666型IC卡读写器、DDSY666电能表。
3应用环境IC卡预付费售电管理软件采用Delphi6.0语言和Sqlserver7.0数据库开发，该系统可安装在WINDOWS98、WINDOWS NT、WINDOWS2000、WINDOWS XP等操作系统中。
4安装说明本软件配有安装光盘，运行安装光盘中的SETUP.EXE,根据提示操作，安装程序会自动进行软件安装，然后需要安装Sqlserver2000数据库。
5系统功能介绍本系统在功能上分为：用户管理、IC卡操作、电量查询、统计报表、系统维护等五大模块。
5.1 用户管理5.1.1 档案管理其功能主要包括：1．建立用户档案的基本资料；2．修改用户的基本资料；3．删除档案记录；4．浏览全部用户档案及查询某个档案的详细资料；5．打印档案成册；6．用户过户；7．用户销户。
5.1.2 档案查询可以根据多种查询条件查询用户档案的基本资料。
5.1.3 电价维护本系统可以增加、修改、删除电价项目和电价值。
5.1.4 收费方式维护本系统可以增加、修改、删除收费方式。
5.1.5 操作员管理只有系统管理员才能进行增加、修改、删除售电员，而售电员无权进行修改与添加操作，同时也只有系统管理员才能对售电员进行授权。
5.1.6 修改密码售电员进入系统后可以修改自己的登录密码。
5.2 IC卡操作5.2.1 通讯连接本管理软件的数据通讯是通过连接在PC机的串行通讯口上的IC卡读写器对IC卡的读写来实现的，当读写卡不成功时需检查通信接口、IC卡读写器、电源和IC卡等的连接是否正确。
5.2.2 IC卡类型和功能本系统中IC卡类型分为：初始化卡、售电卡、补卡、检测卡等四种类型。
自动售货机控制系统简介一、硬件设备概述1.硬件总装一览2.android主板1)主控板参数2)接线方式3.控制器1)前面板接口2)后面板接口4.选配硬件设备1)触摸显示屏2)红外掉货监测3)温度监测4)通讯模块5)金属键盘6)其它二、安卓界面操作说明1. 购买界面1)默认广告界面2)商品选择3)支付界面4)掉货并返回广告界面2. 业主界面1)业主界面2)货道检测界面3)补货界面4)库存管理5)默认库存设置6)机型设置三、后台使用说明1.登录界面2.促销管理3.广告管理4.报表管理5.系统管理四、联系我们一、硬件设备概述1.硬件总装一览系统：安卓操作系统操作方式：触摸显示屏、数字按键电源：直流24V，5A电机：10*6(支持拓展至300)出货检测：支持前面板按键：支持数字按键板：支持MDB纸币器和硬币器：支持硬件设备产品名称规格型号数量单位备注安卓主板MX6801-D 1 件系统平台，界面显示、数据处理、通讯控制电机驱动盒T200 1 件货道电机、柜门电磁阀控制触摸屏大小可选型 1 件广告播放、购买界面显示、管理界面红外掉货监测发射接收 1 件确认货品掉落温度监测DS18B20 1 件温度监测货道电机DSC7757L-12A06 若干件弹簧货道控制电磁阀DSC7757L-12A06 若干件柜门控制电机拓展板60货道支持4个选配货道电机、柜门电磁阀控制3G模块龙尚U7500 1 选配配合SIM卡通讯金属键盘4*3 1 选配数字输入按键IC读卡器自定义充值卡 1 选配刷卡消费纸币器ICT-NE77 1 选配现金支付硬币器ICT-MH 1 选配现金支付其他压缩机、电源、开关、电缆、门锁、安装结构件等由客户自行选配主板1）主控板参数主要硬件指标CPU 飞思卡尔imx6，双核，主频 GHz内存DDR3 1G内置存储器NAND FLASH 8G操作系统Android网络支持3G、以太网、支持WiFi、无线外设扩展USB接口高速HOST*6串口RS232接口*4网络接口1路工业用10M/100M/1000M自适应以太网WIFI支持g/n.制式，支持AP热点3G网络 PCI-E标准插槽，兼容移动、联通、电信视频输出1路双八LVDS接口支持1920*1080@60Hz输出1路型标准接口输出音频输出左右立体声道,可驱动2*5W/8Ω喇叭工作温度- 20 ℃ ~85℃2）连线方式1.连接下位机传输线2.7寸LVDS显示屏连接方法3.触摸屏连接方法3.控制器32 11）前面板接口接口功能描述备注指示灯状态指示红灯—Android主板通讯黄灯—MDB通讯绿灯—电机通讯闪烁—正常常亮—故障复位复位按键复位系统12V Android电源1,2—VCC（DC12V）3,4—GND现金纸硬币器MDB接口1—NC, 2—GND（信号）3—GND（电源）4—TX（控制器）5—VCC (DC24V) 6—RX（主机）数字按键4*3数字按键接口系统Android通讯线接口1—RX（控制器）2—TX（控制器）3—GND按键前面板选货按键门门锁检测接口温度DS18B20接口1—VCC（）2—GND 3—信号2）后面板接口接口功能描述备注拓展拓展电机控制器接口列电机电机正极驱动线接口线序对应电机列顺序行电机电机负极驱动线接口线序对应电机行顺序位置反馈电机位置反馈线接口1-6—对应电机行顺序7-10—NC出货检测红外光栅接口1—VCC（5V）2—GND 3—IR发射4—VCC（5V）5—GND 6—IR接收设置设置按键双击—进入业主界面长按—电机位置学习DC24V 电源输入接口4—VCC（）5—GND信号4.选配硬件设备1)触摸显示屏2)红外掉货监测3)温度监测4)通讯模块5)金属键盘6)其它二．安卓界面操作说明软件支持功能名称功能简述广告播放支持后台推送图片、视频交易支付支持现金、支付宝、微信、刷卡货道控制支持电磁阀、电机驱动管理界面货道检测、补货、库存、设备状态等（触摸屏操作）后台管理用户登录、系统管理、促销管理、广告管理、报表管理、设备管理其他温度监测、红外掉货监测等1.购买界面1)开机会自动进入默认广告播放界面2)客户根据货道上的商品编号（如13），点击金属键盘13，进入售卖商品界面如下（商品序号从10开始）。

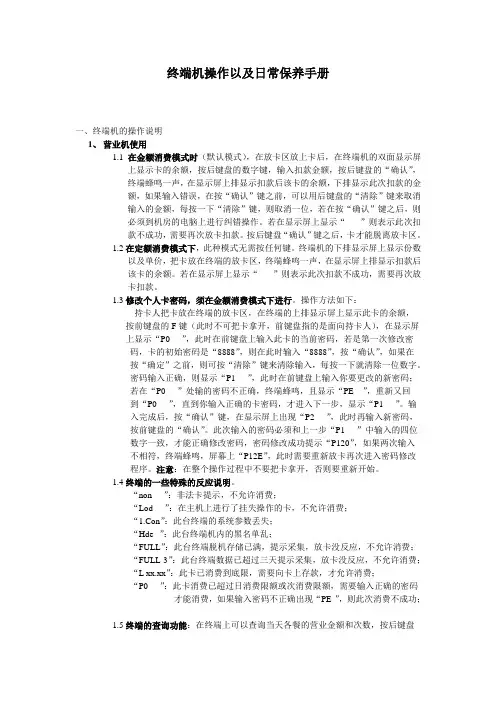

终端机操作以及日常保养手册一、终端机的操作说明1、营业机使用1.1在金额消费模式时（默认模式），在放卡区放上卡后，在终端机的双面显示屏上显示卡的余额，按后键盘的数字键，输入扣款金额，按后键盘的“确认”，终端蜂鸣一声，在显示屏上排显示扣款后该卡的余额，下排显示此次扣款的金额，如果输入错误，在按“确认”键之前，可以用后键盘的“清除”键来取消输入的金额，每按一下“清除”键，则取消一位，若在按“确认”键之后，则必须到机房的电脑上进行纠错操作。
若在显示屏上显示“-----”则表示此次扣款不成功，需要再次放卡扣款。
按后键盘“确认”键之后，卡才能脱离放卡区。
1.2在定额消费模式下，此种模式无需按任何键。
终端机的下排显示屏上显示份数以及单价，把卡放在终端的放卡区，终端蜂鸣一声，在显示屏上排显示扣款后该卡的余额。
若在显示屏上显示“-----”则表示此次扣款不成功，需要再次放卡扣款。
1.3修改个人卡密码，须在金额消费模式下进行。
操作方法如下：持卡人把卡放在终端的放卡区，在终端的上排显示屏上显示此卡的余额，按前键盘的F键（此时不可把卡拿开，前键盘指的是面向持卡人），在显示屏上显示“P0----”，此时在前键盘上输入此卡的当前密码，若是第一次修改密码，卡的初始密码是“8888”，则在此时输入“8888”，按“确认”，如果在按“确定”之前，则可按“清除”键来清除输入，每按一下就清除一位数字。
密码输入正确，则显示“P1----”，此时在前键盘上输入你要更改的新密码；若在“P0----”处输的密码不正确，终端蜂鸣，且显示“PE---”，重新又回到“P0----”，直到你输入正确的卡密码，才进入下一步，显示“P1----”。
输入完成后，按“确认”键，在显示屏上出现“P2----”，此时再输入新密码，按前键盘的“确认”。
此次输入的密码必须和上一步“P1----”中输入的四位数字一致，才能正确修改密码，密码修改成功提示“P120”，如果两次输入不相符，终端蜂鸣，屏幕上“P12E”，此时需要重新放卡再次进入密码修改程序。
自动贩卖机售货系统使用说明书
1.自动贩卖机后台
输入商品的名称价格和库存
按0回车结束后台操作：
2.这是贩卖机的前台操作
由于只是系统，不能识别钱币，所以需要输入投入的钱数：
输入价格后，显示购买列表，提示您输入要购买的编号：
输入购买的编号，显示购买的商品号和剩余金额，提示是否继续购买：
按y继续购买
按n返回输入钱数
在以下界面下，后台工作人员按z，可以显示消费总金额
以下是显示总金额
如果是要输出总金额，那个表示工作人员统计后要重新设置或者是要进行维修。
所以在输出总金额后结束程序
在以下界面下，后台工作人员按x，可以返回后台重新设置物品状况
以下界面是返回后台
以上就是我们自动贩卖机的功能介绍。
售货机使用说明书
饮料售货机：
1、存钱：先按下黄色键子和A键，当黄色灯亮时即可存钱。
从货币口放入硬
币，存钱结束后再次按A键结束存钱。
2、价格设置：按下后面主板上的黄色键子，循环按键调节到价格设置选项，再
选择前面的价格红色键子，进行某个货道的价格调节。
按下红色的价格键，不放手进行价格增加的设置，（松开手，再次按下键子不放进行价格减少设置）价格设置完成后，再次按下后面主板的黄色键退出。
3、销售测试：（货道设置）
1、按下后面主板上的黄色键子，循环按键调节到销售测试选项，再选择前
面的价格红色键子，按下即可进行某个货道的售货测试。
食品售货机：
1、存钱：先按下黄色键子和A键，当黄色灯亮时即可存钱。
从货币口放入硬币，存钱结束后再次按A键结束存钱。
2、价格设置：按下后面主板上的黄色键子，然后按前面的数字键盘上面的向下按钮，循环按键调节到pre选项，进行价格设置，按下键盘上的货到组合键（例如A1、C5），按上下方向键调节价格，完成设置后按A+向下组合键完成。
3、售货通道设置
按下后面主板上的黄色键子，然后按前面的数字键盘上面的向下按钮，循环按键调节到58le选项，按下键盘上的货到组合键（例如A1、C5），进行通道测试。
正泰售电机管理系统软件（RW666型IC读卡器）
一、安装好售电系统后（不要安装在C盘），装好读卡器的电源线、数据线连接上后，系统提示发现新硬件，安装好驱动后。
将电表包装盒内的“购电卡”插入读卡器（箭头指示的方向朝上，推进出用力压到位，直到不能弹出后松手）。
拔卡方法：再压-松手弹出。
二、适用于：正泰生产DDSY666、DTSY666电能表产品。
三、进入软件：
系统默认管理员123，密码123，进入.
四、修改电价：
用户管理→电价维护→删除不需要的电价类型→双击需要修改的电价单价值→改成小区售电电价→保存
五、修改密码（此步骤由用户决定是否修改）
用户管理→修改密码→原密码123→输入两遍新密码→确定
六、建档
用户管理→档案管理→增加→用户编号、电表编号任意编制数字（用户号可以与电表号相同但不能与档案中已存在的其他用户相同，即一户一号），输入用户名称（如张三，可不写）、输入用户地址（如1号楼1单元101），证件代码、用户电话可输可不输，电表类型选择单相电能表（如果是三相表就选择三相表，当选择三相表后弹出CT值，一般为1，加互感器的除外，后面有说明。
）→点击保存→出现提示是否制作初始化卡→点击“是”→将新卡插入读卡器→点初始化卡操作中的“写卡”输入一级报警：10，二级报警：5，负荷阀值：40 （电表的最大工作电流，家用电器实际工作电流≥设置数值，电表自动跳闸断电，例如：5/20A电表，最大工作电流20A，10/40A电表，最大工作电流40A，如果用户负载或电器功率大，最大工作电流+10A）→选择电价类型→选中“度数或金额”→输入第一次售电度数或者金额→点击“确认写卡”→出现初始化卡制作成功→拨出读卡器中的卡→在卡的背面标注用户名“张三”→发卡给张三。
这里需要注意一点：做好的初始化卡第一次插入哪块电表后，以后该表只认这张卡，而这张卡也只能给这块表充电，所以第一次卡一定插对。
七、初始化后的售电（第二次及以后售电）
初始化卡插入用户电表后将自动变为售电卡，只有在变成售电卡后才进行以下操作：
插入售电卡→选择“IC卡操作”→售电卡→读卡→写卡→选择电价类型→选中“度数或金额”→输入售电度数或金额→点击“确认写卡”之后会自动弹出“打印发票”的对话框，如果不需要打印就可以退出了。
八、补卡（用户卡丢失或损坏的情况下）
1、将新的空卡插入读卡器→选择“IC卡操作”→检测卡→写卡→确认写卡→提示检测卡制作成功
2、将制作好的检测卡插入用户电表、等电表出现cd后拨出。
3、将已与电表通讯过的检测卡插入读卡器→选择“IC卡操作”→补卡→选择“读检测卡”→写卡→选择电价类型→选中“度数”→输入售电度数→点击“确认写卡”
4、插入用户电表后将自动变为售电卡。
九、其他说明:（下面操作内容要在正泰公司技术人员指导下完成）
1、售电软件单机版安装好后了，不要再次重新安装，否则造成严重后果。
（很多客户数据没
有备份保存条件下，重新安装后造成“用户管理档案”相关重要数据资料全部丢失，所有电表只能按照新表第一次开户建档案管理呀）。
安装软件注意分开保存。
2、IC卡操作中的擦卡是将卡上信息擦除。
（旧卡回用擦卡）
3、银白色的（电能表测试卡）是将电表信息清零，让电表恢复到出厂状态，请勿将该卡插入
读卡器操作。
4、新表中预存有10度电（供相关检测部门检测所用，电工安装调试用），插入初始化卡后
10度电自动消失，即第一次插卡，此10度电不累加。
5、电表显示内容：A.电表总用电量 B.电表剩余电量 C.电表最后一次购电量。
6、银白色的（电能表测试卡或叫清零卡）插入电表后，自动拒绝原售电卡。
（旧表回用：清零）
7、清零卡用户不能制作，客户没有权限。
十、其他事项：
1、每月备份一次：为防止售电系统出现意外故障后丢失数据，建议定期进行备份操作。
系统维护→数据备份→备份→保存
2、安装软时不要将软件安装在C:\，如果装在C:\,一旦您的电脑重装系统，数据就会丢失。
3、电表功能说明。
A、一级报警:光报警提示功能，电表最右边灯闪烁。
（设置20度，电表剩余电量小于20度时
红色灯闪烁)。
B、二级报警：电表剩余电量小于设定值，跳闸断电。
(如果设置5,表示跳闸后还有5度电量,
售电卡重新插入,可以恢复供电，直到5度电全部用完。
作用：晚上跳闸，售电人员不在，还可用电)。
C、CT值：外接互感器倍数。
（１００/5互感器倍数：20，则设置为20）主要：用于DTSY666
大电流表，外接互感器产品。
D、电量显示内容查看：
A上灯（电表总用电量）
指示灯A灯亮时，指示当前显示内容，保持4 秒钟，轮显到下页。
B中灯（剩余电量）
C下灯（电表最近一次购电量）
A灯亮对应的数字是已用电量，B灯亮时对应的数字是剩余电量，C灯亮时对应数字是最后一次购电量。
E、负荷阀值：40（电表的最大工作电流，例如：5/20A电表，最大工作电流20A，10/40A电
表，最大工作电流40A）。
10．权限管理（系统管理员：具有所有权限或最高权限。
售电员：开通部分功能。
（防范个
别人员，非法行为）？
答：1.用户管理→操作员管理→增加→点击（售电员）→操作员编号（输入111）→姓名（李四）→密码（输入：想要数字111）→确定密码（输入）→操作员权限→选中（读IC卡和售电卡）→保存。
2.进入软件：
售电员111，密码111，进入.
3.上面设置：只给了“读IC卡和售电卡”两个权限。
10．读卡器驱动程序安装方法？
答：我的电脑→点击右键→属性→设备管理器→显示黄色叹号（位置：通用串口总控制器或端口、）→点击右键更新驱动程序软件。
需要重新安装2次。
（下图XP系统：正确安装）
安装正确
11、下面提示驱动程序未安装，（移动登录图标、下面提示内容）。
