电气施工图设计指导书电气专业强电专业一、低压配电房及供电系统1、低压配电柜选用GCK型抽屉柜。
2、在设计配电房布置时，应尽量使变压器至低压柜的密集型母线最短及减少母线之间交叉。
3、低压柜的框架开关型号应比整定值大一级（供电局要求，以免招标后修改）。
4、配电房的布置、设备选型应周全考虑，配电房室内地面标高应比配电房外高（具体数值，按规范执行），从防水及防鼠方面考虑，配电房应考虑设门槛。
5、配电柜使用的断路器，建议采用失压延时跳闸的断路器，以避免雷电等引起的误动作。
6、设计单位应对设备系统方案进行详细对比后，由甲乙双方协商确定最终方案。
如供电系统的接线方式及运行方式（应考虑到今后物业管理的运行费用）。
7、在选择配电房位置时，除按规范规定应考虑的各种因素外，还应考虑：当项目用地有明确的“居住”及“公共”等不同性质的用地时，在项目设计中应避免将居住建筑的设备用房，布置在“非居住用地上”。
8、为尽量减少低压柜的数量，请在低压供、配电系统设计时，尽量避免全部采用放射式供电的方式，应与其它供电方式综合考虑。
9、塑壳开关、框架开关、微型断路器的型号及品牌的选择，甲方将根据各项目阶段的市场情况及总部的招标情况进行确定。
请设计单位在设计阶段与甲方联系确定。
二、发电机房1、对给排水专业的要求（1）柴油发电机组产生的废气必须经过净化处理后方可排出，给排水专业在发电机房适当位置预留一定压力的给水接口。
（2）机房内设计废水排水明沟，柴油发电机的净化处理后的废水经排水明沟引出,明沟进出发电机房处须有防鼠措施。
2、对电气专业的要求在发电机房内应设双电源切换箱（市电、发电机电源），保证发电机房风机双电源供电，手动、自动切换启动，并且能实现在消防控制中心远程操作，保证该处风机供电的连续性。
三、公共部分1、给电视放大器箱、网络交换箱、可视对讲箱预留电源，特别是多层，弱电箱集中的位置应预留2-3个电源插座。
2、电表箱、电话交接箱、煤气抄表模块箱及对讲过线盒都为暗装，有线电视放大器箱也应尽量暗装，宽带网络交换机箱为明装，弱电系统箱体宜安装在楼梯间的下部空间隐蔽处。
建筑电气施工图识读房屋构造与工程图识读精品课程电子课件情境五：设备施工图识读子情境三：建筑电气施工图识读一、建筑电气工程图识读基本知识建筑电气工程图是电气图的重要组成部分，是建筑电气工程进行造价和施工的依据。
这就要求造价和施工人员必须能识读电气工程图。
不但要掌握电气图的基本知识，而且要掌握建筑电气工程图的特点及一般阅读程序。
一）电气图的表达形式要确定电气图采用何种表达形式，应根据图样的使用场合和表达的对象。
《电气制图》(GB6988)规定，电气图的表达形式分为四种：1．图图是用图示法的各种表达形式的统称。
图也可定义为用图的形式来表示信息的一种技术文件。
根据定义，图的概念是广泛的。
它不仅指用投影法绘制的图(如各种机械图)，也包括用图形符号绘制的图(如各种简图)以及用其他图示法绘制的图(如各种表图)等。
2．简图简图是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
在不致引起混淆时，简图可简称为图。
简图是电气图的主要表达形式。
电气图中的大多数图种，如下面将要定义的系统图、电路图、逻辑图和接线图等都属于简图。
“简图”是一技术术语，切不可从字义上去理解为简单的图。
应用这一术语的目的，是为了把这种图与其他的图相区别。
再者，我国有些部门曾经把这种图称为“略图”。
为了与其他国家标准如《机械制图机构运动简图符号》(GBu60一84)的术语协调一致，故采用了“简图”而不用“略图”。
3．表图表图是表示两个或两个以上变量之间关系的一种图。
在不致引起混淆时，表图也可简称为图。
表图所表示的内容和方法都不同于简图。
经常碰到的各种曲线图、时序图等都属于表图之列。
之所以用“表图”，而不用通行的“图表”，是因为这种表达形式主要是图而不是表。
国家标准把表图作为电气图的表达形式之一，也是为了与国际标准取得一致。
4.表格表格是把数据按纵横排列的一种表达形式。
用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数等。
电气图纸制图规范及电气图纸的识读方法（一）前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。
第一篇共计九个章节介绍。
一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
电气施工图识读指导书（一）建筑电气工程施工图的图样类别建筑电气工程施工图的图样一般有电气设计说明、电气总平面图、电气系统图、电气平面布置图、电路图、接线图、安装大样图、电缆清册、图例及设备材料表等。
1、电气总平面图电气总平面图是在建筑总平面图上表示电源及电力负荷分布的图样，主要表示各建筑物的名称或用途、电力负荷的装机容量、电气线路的走向及变配电装置的位置、容量和电源进户的方向等。
通过电气总平面图可了解该项工程的概况，掌握电气负荷的分布及电源装置等。
一般大型工程都有电气总平面图，中小型工程则由动力平面图或照明平面图代替。
2、电气系统图电气系统图是用单线图表示电能或电信号按回路分配出去的图样，主要表示各个回路的名称、用途、容量以及主要电气设备、开关元件及导线电缆的规格型号等。
通过电气系统图可以知道该系统的回路个数及主要用电设备的容量、控制方式等。
建筑电气工程中系统图用的很多，动力、照明、变配电装置、通信广播、电缆电视、火灾报警、防盗保安等都要用到系统图。
3、电气平面布置图电气平面布置图是在建筑物的平面图上标出电气设备、元件、管线实际布置的图样，主要表示其安装位置、安装方式、规格型号数量及防雷装置、接地装置等。
通过平面图可以知道每幢建筑物及其各个不同的标高上装设的电气设备、元件及其管线等。
建筑电气平面图用得很多，动力、照明、变配电装置、各种机房、通信广播、电缆电视、火灾报警、防盗保安、微机监控、自动化仪表、防雷接地等都要用到平面图。
4、电路图电路图人们习惯称为控制原理图，它是单独用来表示电气设备及元件控制方式及其控制线路的图样，主要表示电气设备及元件的起动、保护、信号、联锁、自动控制及测量等。
通过控制原理图可以知道各设备元件的工作原理、控制方式，掌握建筑物的功能实现方法等。
控制原理图用的很多，动力、变配电装置、火灾报警、防盗保安、电梯装置等都要用到控制原理图，较复杂的照明及声光系统也要用到控制原理图。
阅读电气工程施工图的读图步骤及方法阅读电气工程施工图时，一般可分三个步骤：（一）粗读所谓粗读就是将施工图从头到尾大概浏览一遍，主要了解工程的概况，做到心中有数。
粗读应掌握工程所包含的项目内容（变配电、动力、照明、架空线路或电缆、电动起重机械、电梯、通信、广播、电缆电视、火灾报警、保安防盗、微机监控、自动化仪表等项目）、电压等级、变压器容量及台数、大电机容量和电压及起动方式、系统工艺要求、输电距离、厂区负荷及单元分布、弱电设施及系统要求、主要设备材料元件的规格型号、联锁或调节功能作用、厂区平面布置、防爆防火及特殊环境的要求及措施、负荷级别、有无自备发电机组及ＵＰＳ及其规格型号容量、土建工程要求及其他专业要求等。
粗读除浏览外，主要是阅读电气总平面图、电气系统图、设备材料表和设计说明。
（二）细读所谓细读就是按读图程序和读图要点即每项应注意并掌握的内容仔细阅读每一张施工图，达到读图要点中的要求，并对以下内容做到了如指掌：１）每台设备和元件的安装位置及要求；２）每条管线缆的走向、布置及敷设要求；３）所有线缆的连接部位及接线要求；４）所有控制、调节、信号、报警工作原理及参数；５）系统图、平面图及关联图样标注一致，无差错；６）系统层次清楚、关联部位或复杂部位清楚；７）土建、设备、采暖、通风等其他专业分工协作明确。
（三）精读所谓精读就是将施工图中的关键部位及设备、贵重设备及元件、电力变压器、大型电机及机房设施、复杂控制装置的施工图重新仔细阅读，系统掌握中心作业内容和施工图要求，不但做到了如指掌，而且应做到胸有成竹、滴水不漏。
对于一般小型且较简单或项目单一的工程，在读图时可直接进行精读，而对大、中型且项目较多的工程，在读图时应按先粗读，再细读，最后精读的步骤进行。
通过这三个步骤后，我们心中便会有一个活地图，就像录了像一样，随时脑海里都会浮现任何一个部位的图样。
当然，在读图过程中，有时对某一部门还要进行复读或翻来覆去的阅读，除了正确理解图样外，主要目的是为了加强对施工图的印象，这样对编制预算、编制设备材料清单、编制施工组织设计、进行安装调试是有绝大益处的，常言道，磨刀不误砍柴工就是这个道理。
建筑电气施工图的识读教学教案第一章：建筑电气施工图概述1.1 教学目标1. 了解建筑电气施工图的概念和作用。
2. 掌握建筑电气施工图的组成和分类。
3. 熟悉建筑电气施工图的绘制规范。
1.2 教学内容1. 建筑电气施工图的概念和作用。
2. 建筑电气施工图的组成和分类。
3. 建筑电气施工图的绘制规范。
1.3 教学方法1. 讲授法：讲解建筑电气施工图的概念、作用、组成、分类和绘制规范。
2. 案例分析法：分析实际建筑电气施工图，让学生更好地理解电气施工图的运用。
1.4 教学资源1. 教学PPT：展示建筑电气施工图的相关内容和案例。
2. 建筑电气施工图实例：用于案例分析和实践操作。
1.5 教学评价1. 课堂问答：检查学生对建筑电气施工图概念、作用、组成、分类和绘制规范的理解。
2. 案例分析报告：评估学生对建筑电气施工图的实际应用能力。
第二章：建筑电气施工图的符号与表示1. 掌握建筑电气施工图中常见的符号和表示方法。
2. 熟悉各种电气设备的表示方式。
3. 理解电气线路的表示方法。
2.2 教学内容1. 建筑电气施工图中的常见符号。
2. 电气设备的表示方式。
3. 电气线路的表示方法。
2.3 教学方法1. 讲授法：讲解建筑电气施工图中的符号、电气设备的表示方式和电气线路的表示方法。
2. 案例分析法：分析实际建筑电气施工图，让学生更好地理解电气施工图的符号和表示方法。
2.4 教学资源1. 教学PPT：展示建筑电气施工图的符号、电气设备的表示方式和电气线路的表示方法。
2. 建筑电气施工图实例：用于案例分析和实践操作。
2.5 教学评价1. 课堂问答：检查学生对建筑电气施工图中符号、电气设备的表示方式和电气线路的表示方法的理解。
2. 案例分析报告：评估学生对建筑电气施工图的实际应用能力。
第三章：建筑电气施工图的阅读方法1. 学会正确阅读建筑电气施工图的方法和步骤。
2. 掌握阅读电气施工图时需要注意的问题。
3. 能够独立阅读并理解简单的建筑电气施工图。
建筑电气施工图的识读教学教案一、教学目标：1. 让学生掌握建筑电气施工图的基本概念和组成。
2. 培养学生识读建筑电气施工图的能力。
3. 使学生了解建筑电气施工图的符号、标注和表示方法。
二、教学内容：1. 建筑电气施工图的基本概念和组成。
2. 建筑电气施工图的符号、标注和表示方法。
3. 建筑电气施工图的识读方法及步骤。
4. 常见建筑电气设备施工图的识读案例。
三、教学方法：1. 采用讲授法，讲解建筑电气施工图的基本概念、组成、符号、标注和表示方法。
2. 采用案例分析法，分析常见建筑电气设备施工图的识读方法。
3. 采用实践教学法，让学生动手练习识读建筑电气施工图。
四、教学准备：1. 准备建筑电气施工图的相关教材和参考资料。
2. 准备计算机和投影仪，用于展示案例和讲解。
3. 准备建筑电气设备施工图的样本，用于实践教学。
五、教学过程：1. 引入新课：介绍建筑电气施工图的基本概念和重要性。
2. 讲解建筑电气施工图的组成，包括电气设备、电气线路、保护设备等。
3. 讲解建筑电气施工图的符号、标注和表示方法，如电源、开关、插座、照明设备等。
4. 分析常见建筑电气设备施工图的识读方法，如照明系统、动力系统、控制系统等。
5. 实践教学：让学生动手练习识读建筑电气施工图，教师巡回指导。
7. 作业布置：让学生课后识读一些建筑电气设备施工图，加强实践能力。
六、教学评估：1. 课堂讲解评估：观察学生对建筑电气施工图的基本概念、组成、符号、标注和表示方法的掌握程度。
2. 实践操作评估：检查学生在实践过程中对建筑电气施工图的识读能力和技巧。
3. 作业评估：定期检查学生课后作业，评估他们对建筑电气施工图识读的掌握情况。
七、教学反馈与调整：1. 根据教学评估结果，了解学生在学习过程中的困难和问题，及时进行针对性的讲解和辅导。
2. 针对学生的掌握情况，调整教学进度和教学方法，以提高教学效果。
3. 鼓励学生积极参与课堂讨论，提出问题和建议，不断优化教学过程。
建筑电气施工图的识读教学教案第一章：建筑电气施工图概述1.1 教学目标让学生了解建筑电气施工图的基本概念和作用。
使学生掌握建筑电气施工图的种类和组成。
培养学生对建筑电气施工图的阅读和理解能力。
1.2 教学内容建筑电气施工图的定义和作用建筑电气施工图的种类和特点建筑电气施工图的组成要素1.3 教学方法采用讲解和案例分析相结合的方法，让学生了解建筑电气施工图的基本概念和作用。
通过展示不同类型的建筑电气施工图，使学生掌握建筑电气施工图的种类和组成。
1.4 教学评估进行课堂问答，检查学生对建筑电气施工图的基本概念和种类的理解程度。
布置课后作业，要求学生分析并解释给定的建筑电气施工图。
第二章：建筑电气施工图的阅读方法2.1 教学目标让学生掌握建筑电气施工图的阅读方法和步骤。
培养学生对建筑电气施工图的分析和理解能力。
2.2 教学内容建筑电气施工图的阅读方法和步骤建筑电气施工图中的符号和标记建筑电气施工图的阅读技巧2.3 教学方法通过讲解和示范，让学生了解建筑电气施工图的阅读方法和步骤。
通过案例分析和练习，培养学生对建筑电气施工图的分析和理解能力。
2.4 教学评估进行课堂问答，检查学生对建筑电气施工图阅读方法和步骤的理解程度。
布置课后作业，要求学生阅读和解释给定的建筑电气施工图。
第三章：建筑电气施工图中的电气元件3.1 教学目标让学生熟悉建筑电气施工图中常见的电气元件。
使学生了解电气元件的功能和特点。
3.2 教学内容常见电气元件的名称和符号电气元件的功能和特点电气元件在建筑电气施工图中的应用3.3 教学方法通过讲解和示例，让学生熟悉建筑电气施工图中常见的电气元件。
通过案例分析和练习，使学生了解电气元件的功能和特点。
3.4 教学评估进行课堂问答，检查学生对常见电气元件的名称和符号的掌握程度。
布置课后作业，要求学生识别和解释给定的建筑电气施工图中的电气元件。
第四章：建筑电气施工图的阅读实例4.1 教学目标让学生能够独立阅读和理解建筑电气施工图。

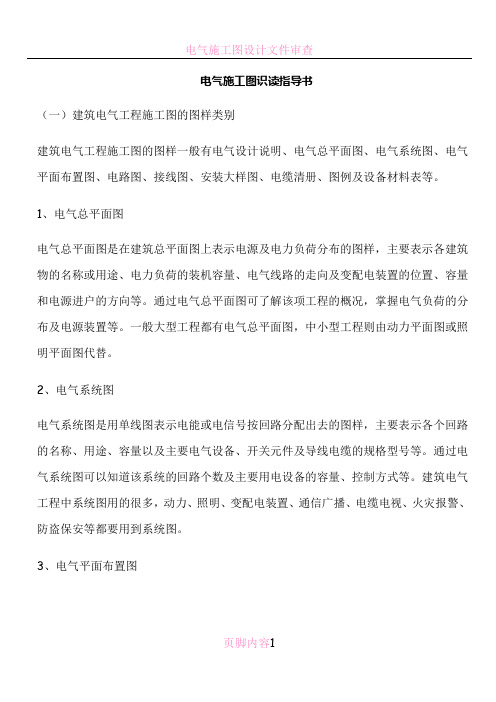

电气施工图识读指导书（一）建筑电气工程施工图的图样类别建筑电气工程施工图的图样一般有电气设计说明、电气总平面图、电气系统图、电气平面布置图、电路图、接线图、安装大样图、电缆清册、图例及设备材料表等。
1、电气总平面图电气总平面图是在建筑总平面图上表示电源及电力负荷分布的图样，主要表示各建筑物的名称或用途、电力负荷的装机容量、电气线路的走向及变配电装置的位置、容量和电源进户的方向等。
通过电气总平面图可了解该项工程的概况，掌握电气负荷的分布及电源装置等。
一般大型工程都有电气总平面图，中小型工程则由动力平面图或照明平面图代替。
2、电气系统图电气系统图是用单线图表示电能或电信号按回路分配出去的图样，主要表示各个回路的名称、用途、容量以及主要电气设备、开关元件及导线电缆的规格型号等。
通过电气系统图可以知道该系统的回路个数及主要用电设备的容量、控制方式等。
建筑电气工程中系统图用的很多，动力、照明、变配电装置、通信广播、电缆电视、火灾报警、防盗保安等都要用到系统图。
3、电气平面布置图电气平面布置图是在建筑物的平面图上标出电气设备、元件、管线实际布置的图样，主要表示其安装位置、安装方式、规格型号数量及防雷装置、接地装置等。
通过平面图可以知道每幢建筑物及其各个不同的标高上装设的电气设备、元件及其管线等。
建筑电气平面图用得很多，动力、照明、变配电装置、各种机房、通信广播、电缆电视、火灾报警、防盗保安、微机监控、自动化仪表、防雷接地等都要用到平面图。
4、电路图电路图人们习惯称为控制原理图，它是单独用来表示电气设备及元件控制方式及其控制线路的图样，主要表示电气设备及元件的起动、保护、信号、联锁、自动控制及测量等。
通过控制原理图可以知道各设备元件的工作原理、控制方式，掌握建筑物的功能实现方法等。
控制原理图用的很多，动力、变配电装置、火灾报警、防盗保安、电梯装置等都要用到控制原理图，较复杂的照明及声光系统也要用到控制原理图。
5、接线图接线图是与电路图配套的图样，用来表示设备元件外部接线以及设备元件之间接线的。
通过接线图可以知道系统控制的接线方式和控制电缆、控制线的走向及其布置等。
动力、变配电装置、火灾报警、防盗保安、电梯装置等都要用到接线图。
一些简单的控制系统一般没有接线图。
6、安装大样图安装大样图一般是用来表示某一具体部位或某一设备元件的结构或具体安装方法的图样，通过大样图可以了解该项工程的复杂程度。
一般非标的配电箱、控制柜等的制作安装都要用到大样图，大样图通常均采用标准通用图集。
其中剖面图也是大样图的一种。
7、电缆清册电缆清册是用表格的形式来表示该系统中电缆的规格、型号、数量、走向、敷设方法、头尾接线部位等内容的图样，一般使用电缆较多的工程均有电缆清册，而简单的工程通常没有电缆清册。
8、图例图例是用表格的形式列出该系统中使用的图形符号或文字符号，其目的是使读图者容易读懂图样。
9、设备材料表设备材料表一般都要列出系统主要设备及主要材料的规格、型号、数量、具体要求或产地。
但是表中的数量一般只作为概算估计数，不作为设备和材料的供货依据。
10、设计说明设计说明主要标注图中交待不清或没有必要用图表示的要求、标准、规范等。
上述图样类别具体到某一工程上，则由于工程的规模大小、安装施工的难易程度等原因，而并非全部都存在，但其中电气系统图、电气平面布置图是必不可少的，所以它们是读图的重点内容。
（二）建筑电气工程施工图的特点建筑电气工程施工图具有不同于机械图、建筑图的特点，掌握建筑电气工程图的特点，对阅读建筑电气工程图将会带来很多方便。
建筑电气工程施工图的主要特点是:1、建筑电气工程施工图大多是采用统一的图形符号并加注文字符号绘制出来的。
图形符号和文字符号就是构成电气工程语言的“词汇”。
因为构成建筑电气工程的设备、元件、线路很多，结构类型不一，安装方式各异，只有借用统一的图形符号和文字符号来表达，才比较合适。
所以，绘制和阅读建筑电气工程图，首先就必须明确和熟悉这些图形符号所代表的内容和含义，以及它们之间的相互关系。
2、建筑电气工程施工图反映的是电工、电子电路的系统组成、工作原理和施工安装方法。
分析任何电路都必须使其构成闭合回路，只有构成闭合回路，电流才能够流通，电气设备才能正常工作。
一个电路的组成，包括四个基本要素，即：电源、用电设备、导线和开关控制设备。
因此要真正读懂图纸，还必须了解设备的基本结构、工作原理、工作程序、主要性能和用途等。
3、电路中的电气设备、元件等，彼此之间都是通过导线连接起来，构成一个整体的电气通路，导线可长可短，能够比较方便地跨越较远的空间距离。
正因为如此，电气工程图有时就不象机械工程图或建筑工程图那样表达内容比较集中，比较直观；有时电气设备安装位置在A处，而控制设备的信号装置、操作开关则可能在B处。
这就要将各有关的图纸联系起来，对照阅读。
一般而言，应通过系统图、电路图找联系；通过平面布置图、接线图找位置；交错阅读，这样读图效率才可以提高。
4、建筑电气工程施工往往与主体工程(土建工程)及其他安装工程(给排水管道、工艺管道、采暖通风等安装工程)施工相互配合进行。
例如，电气设备的布置与土建平面布置、立面布置有关；线路走向与建筑结构的梁、柱、门窗、楼板的位置、走向有关，还与管道的规格、用途、走向有关；安装方法与墙体结构有关；特别是一些暗敷线路、电气设备基础及各种电气预埋件更与土建工程密切相关。
因此，阅读建筑电气工程图时应与有关的土建工程图、管道工程图等对应起来阅读。
5、阅读电气工程图的一个主要目的是用来编制施工方案和工程预算，指导工程施工，指导设备的维修和管理。
而一些安装、使用、维修等方面的技术要求不能在图纸中完全反映出来，而且也没有必要一一标注清楚，因为这些技术要求在有关的国家标准和规范、规程中都有明确的规定，所以有的建筑电气工程施工图对于安装施工要求仅在说明栏内注出“参照××规范”的说明。
因此在读图时，尚应了解、熟悉有关规程规范的要求。
（三）阅读建筑电气工程施工图的一般程序阅读建筑电气工程图，除了应该了解建筑电气工程图的特点外，还应该按照一定阅读程序进行阅读，这样才能比较迅速、全面地读懂图纸，以完全实现读图的意图和目标。
一套建筑电气工程图所包括的内容比较多，图纸往往有很多张，一般应按以下顺序依次阅读，有时还有必要进行相互对照阅读。
1、看图纸目录及标题栏。
了解工程名称项目内容、设计日期、工程全部图纸数量、图纸编号等。
2、看总设计说明。
了解工程总体概况及设计依据，了解图纸中未能表达清楚的各有关事项。
如供电电源的来源、电压等级、线路敷设方式，设备安装高度及安装方式，补充使用的非国标图形符号，施工时应注意的事项等。
有些分项局部问题是在各分项工程的图纸上说明的，看分项工程图纸时，也要先看设计说明。
3、看电气系统图。
各分项工程的图纸中都包含有系统图，如变配电工程的供电系统图，电力工程的电力系统图，电气照明工程的照明系统图以及电缆电视系统图等。
看系统图的目的是了解系统的基本组成，主要电气设备、元件等连接关系及它们的规格、型号、参数等，掌握该系统的基本概况。
4、看电路图和接线图。
了解各系统中用电设备的电气自动控制原理，用来指导设备的安装和控制系统的调试工作。
因电路图多是采用功能布局法绘制的，看图时应依据功能关系从上至下或从左至右一个回路、一个回路地阅读。
若能熟悉电路中各电器的性能和特点，对读懂图纸将是一个很大的帮助。
在进行控制系统的配线和调校工作中，还可配合阅读接线图和端子图进行。
5、看电气平面布置图。
平面布置图是建筑电气工程图纸中的重要图纸之一，如变配电所设备安装平面图(还应有剖面图)，电力平面图，照明平面图，防雷与接地平面图等，它们都是用来表示设备安装位置，线路敷设部位、敷设方法以及所用导线型号、规格、数量，管径大小的，是安装施工、编制工程预算的主要依据图纸。
6、看安装大样图。
安装大样图是按照机械制图方法绘制的用来详细表示设备安装方法的图纸，也是用来指导施工和编制工程材料计划的重要图纸。
特别是对于初学安装的人员更显重要，甚至可以说是不可缺少的。
7、看设备材料表。
设备材料表提供了该工程所使用的主要设备、材料的型号、规格和数量，是编制工程预算，编制购置主要设备、材料计划的重要参考资料。
严格地说，阅读工程图纸的顺序并没有统一的硬性规定，可以根据需要，自己灵活掌握，并应有所侧重。
有时一张图纸需反复阅读多遍。
为更好地利用图纸指导施工，使之安装质量符合要求，阅读图纸时，还应配合阅读有关施工及检验规范、质量检验评定标准以及全国通用电气装置标准图集，以详细了解安装技术要求及具体安装方法。
（四）电气施工图识读训练报告要点1、住宅楼工程概况建筑概貌、结构类型以及其他专业工程情况简介。
2、电气施工图的设计范围电气工程的强电、弱电的具体设计范围内容。
3、电气设计说明内容（1）工程的电源来源及电压等级；（2）低压配电系统的接地型式；（3）电能的计量方式；（4）电缆与导线的选择及具体敷设方式；（5）电气设备的安装方式及安装高度；（6）工程接地与防雷措施；（7）电话、电视、对讲、消防等弱电系统概况；（8）图形符号及文字符号的使用情况。
4、电气系统图分析（1）强电系统中配电箱、柜的组成，电能的接受、计量和传输分配情况。
画出强电系统的组成框图，图中标出进户线编号、配电箱编号、干线编号；（2）电源进户线的型号规格、配线方式和敷设方法；（3）每台配电箱、柜的功能，箱、柜进线的型号规格、配线方式和敷设方法，箱、柜内主要电气设备元件的名称、型号规格及其功能作用；（4）配电箱、柜的出线回路数，出线回路的编号、相序、容量大小以及导线的型号规格、配线方式和敷设方法，出线回路的去向；（5）火灾自动报警系统的组成，系统中主要电气设备的规格型号、功能作用，（6）防盗对讲系统的组成，系统中主要电气设备；5、电气平面图分析（1）电源进户的具体位置，进户后接入的配电箱，电气井道的具体位置；（2）各楼层电源的引入位置，楼层内各配电箱的位置，配电箱出线回路的供电范围、线路的走向，支线回路出线口的数量，导线根数的组成；（3）各楼层所安装灯具、开关、插座的型号规格、安装位置，局部等电位的材料和做法；（4）各楼层弱电信号的引入位置，楼层内各弱电箱、盒的位置，各管线的走向。
6、基础接地平面图分析（1）工程的接地系统组成，接地体、接地干线、接地支线材料的型号规格，接地网的位置、走向；（2）防雷引下线的数量、位置；（3）接地电阻测试点的数量、位置，测试要求；（4）总等电位、局部等电位施工要求和材料要求。
7、防雷平面图分析（1）建筑物的防雷等级；（2）接闪器的形式，接闪器的材料规格；（3）接闪器的安装敷设方式和位置；（4）引下线的数量、敷设方式和位置。
