建筑电气施工图基础知识

建筑电气施工图基础知识

f ：灯具安装方式
(X吸顶，B壁安，G吊杆式，L吊链式，R：嵌入式)
L：光源种类
例：
2 − 2 30 L 表示：2套灯，每套有30W的灯管2个，
2.8
吊链式安装，安装高度为2.8m
8、电气工程系统图的识读：
⑴ 识读程序： 先看图纸目录，再看施工说明， 了解图例符号，系统结合平面。
⑵ 识读要点： ① 供电方式和相数：高压还是低压供电，单相还是三相 ② 进户方式：电杆进户、沿墙边埋角钢进户、 地下电缆进户 ③ 线路分配情况
❖ 6．常见的几种插座接线 ❖ 见图3-1。
L线
PE线
PE线
N线 两孔插座
N线 三孔插座
L1
L3
L线
L2
四孔插座
图3-1常用插座接线图
<二>、电气施工图识读案例
1 常用电气施工图介绍 1.1 设计说明
❖
设计说明一般是一套电气施工图的第一张图纸，
主要包括：（1） 工程概况;（2） 设计依据;（3）
（a）
（b）
N
L
G
L
（c）
N （d）
图2-1 一只开关控制一盏灯
➢ 2.多个开关控制多盏灯
❖ 图2-2是两个房间的照明平面图，图中有一 个照明配电箱、三盏灯、一个单控双联开 关和一个单控单联开关，采用线管配线，
❖ 图2-2（a）为其平面图，图中左图两盏灯 之间为3根线，中间一盏灯与单控双联开关 之间为3根线，其余都是两根线，因为线管 的中间不允许接头，接头只能放在灯盒内 或开关盒内，
❖ 目前工程广泛用的是线管配线、塑料护套线配线， 线管内不准有接头，导线的分路接头只能在开关 盒、灯头盒、接线盒中引出，这种接线法称为共 头接线法。这种接线法比较可靠，但耗用导线较 多，变化复杂。

建筑电气照明 电气照明施工图的识读 ppt课件

建筑电气照明 电气照明施工图的识读 ppt课件
4）电话通信系统工程图。电话通信系统是现代建筑必 须设置的一个弱电工程，它主要包括电话通信，电话传真。 电传。无线寻呼。电脑联网等。常用的图纸主要有电话配线 系统框图。电话配线平面图，电话设备平面图等。
PPT课件
17
二、电气施工图的表示
1. 常用图线 绘制电气图所用的各种线条统称为图线。常用图线见表的D-1
PPT课件
13
2．项目简介
（2）电力和照明工程图。
1）电力和照明平面图。是表示建筑物内电力设备。照 明设备和配电线路平面布置的图纸，是一种位置简图。
它主要表现电力及照明线路的敷设位置，敷设方式，导 线型号、截面、根数，线管的种类及线管管径，同时还标出 各种用电设备（照明灯、吊扇、风机泵、插座）及配电设备 （配电箱。控制箱。开关）的型号。数量。安装方式和相对 位置。
情景八 电气照明施工图的识读
一、了解电气施工图纸概况，为具体看图做准备 二、电气施工图的表示 三、读图的方法 四、读图的步骤
PPT课件
1
一、了解电气施工图纸概况
（一）建筑电气工程施工图的分类
建筑电气工程施工图是以统一定的图形和文字符号辅
以简单扼要的文字说明，把建筑中电气设备安装位置、配管
配线方式、安装规格、型号以及其他一些特征和它们相互之
PPT课件
11
（二）建筑电气工程项目的分类及简介
1、项目分类 电气工程是指某建筑的供电。用电工程，它通常包括以下几项内容。 （1）外线工程。室外电源供电线路，主要是架空电力线路和电缆线 路。 （2）变配电工程。由变压器。高低压配电柜。母线。电缆，继电保 护与电气计量等设备构成的变配电所。 （3）室内配线工程。主要有线管配线，桥架线槽配线，瓷瓶配线。 钢索配线等。 （4）利电力工程。各种风机。水泵。电梯。机床。起重机等动力设 备（各种型式的电动机）和控制器与动力配电箱。 （5）照明工程。照明灯具。开关。插座，电扇和照明配电箱等设备。 （6）防雷工程。建筑物。电气装置和其他设备的防雷设施。 （7）接地工程。各种电气装置的工作接地和保护接地系统。 （8）弱电工程。消防报警系统。安保系统，广播，电话。闭路电视 系统

第三章 电气识图 建筑照明技术建筑电气教学-

第三章 电气识图 建筑照明技术建筑电气教学-
系统图上需要表达的内容主要有以下几项。 1、电缆进线(或架空线路进线)回路数、电缆型号规格、导线或 电缆的敷设方式及穿管管径 常用导线敷设方式的标注符号见 表 3—2。管线敷设的部位见表3—3。
10
表3—2 导线敷设方式的标注新旧符号对照 表
序号
1 2 3 4 5 6 7 8 9 10 11 12
9
第二节 照明工程施工图 照明工程图一般由照明电气系统图、平面图及照明配电箱
安装图等组成。电气系统图是表示建筑物内外配电线路控制关 系的线路图。根据负载性质的不同有照明系统图、动力系统图 和电话系统图等。
关于在系统图和平面图中的图形符号及其标注符号，以前 的国家标准符号采用汉署拼音字头的形式，已经被淘汰。现在 为了与国际社会接轨，主要采用国际电工委员会(1EC)的通用标 准作为我国新的国家标准符号，采用英文字头表示。请参见本 节新旧符号对照表。 一、照明系统图
名称
导线或电缆穿焊接钢管敷设 穿电线管敷设
穿硬聚氯乙烯管敷设 穿阻燃半硬聚氯乙烯管敷设 用绝缘于(瓷瓶或瓷柱)敷设
用塑料线槽敷设 用钢线槽敷设 用电缆桥架敷设 用瓷夹板敷设 用塑料夹敷设 穿蛇皮管敷设 穿阻燃塑料管敷设
旧代号
G DG VG ZVG CP XC CC CJ VJ SPG -
新代号
SC TC PC FPC K PR SR CT PL PCL CP PVC
一、电气识图的基本概念
1、图幅尺寸 图纸的幅面一般分为六种，从0号到6号，具体尺 寸见表。
图纸代号 宽X长 边宽
装订宽度
0 841X1189
1 594X841
10
2 420X594
3 297X420
25
4 210X297

建筑电气施工图的识读

建筑电气施工图的识读

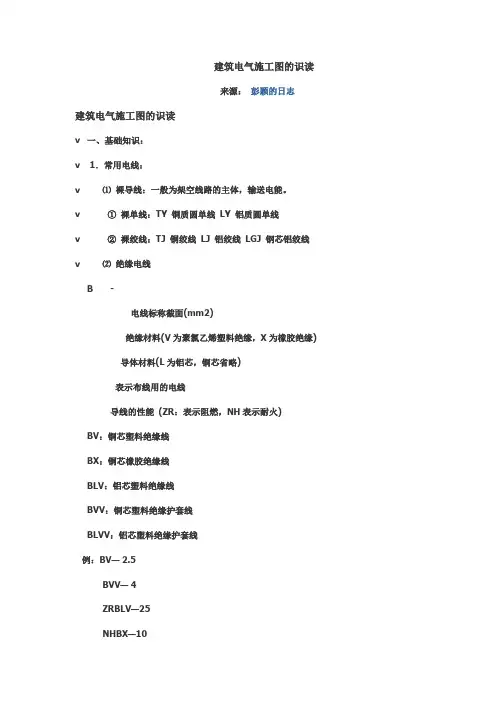

建筑电气施工图的识读来源：彭颖的日志建筑电气施工图的识读v 一、基础知识：v 1．常用电线：v ⑴裸导线：一般为架空线路的主体，输送电能。

v ①裸单线：TY 铜质圆单线LY 铝质圆单线v ②裸绞线：TJ 铜绞线LJ 铝绞线LGJ 钢芯铝绞线v ⑵绝缘电线B -电线标称截面(mm2)绝缘材料(V为聚氯乙烯塑料绝缘，X为橡胶绝缘)导体材料(L为铝芯，铜芯省略)表示布线用的电线导线的性能(ZR：表示阻燃，NH表示耐火) BV：铜芯塑料绝缘线BX：铜芯橡胶绝缘线BLV：铝芯塑料绝缘线BVV：铜芯塑料绝缘护套线BLVV：铝芯塑料绝缘护套线例：BV— 2.5BVV— 4ZRBLV—25NHBX—102．电缆：多芯导线在电路中起着输送和分配电能的作用电缆的组成：线芯、绝缘层、保护层电缆按用途可分为：⑴电力电缆：用来输送和分配大功率电能a、聚氯乙烯绝缘聚氯乙烯护套电力电缆VV VLV例：VV22 - 4×120+1×50表示4根截面为120mm2和1根截面为50mm2的铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电力电缆。

b、交联聚乙烯绝缘聚氯乙烯护套电力电缆YJV YJLV例：YJV22 - 4×120表示4根截面为120mm2的铜芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套四芯电力电缆。

⑵控制电缆：用于传输控制电流常用控制电缆：KVV KVLV⑶通信电缆：用于传输信号和数据①电话电缆：HYY HYV②同轴射频电缆：STV-75-4电缆按绝缘层可分为：油浸纸绝缘Z橡皮绝缘X塑料绝缘V、Y⑷电缆附件电缆终端头：电缆与配电箱的连接处一根电缆两个电缆头电缆中间头：用于电缆的延长，隔250m设一个3．母线：⑴软母线：用于35kV以上的高压配电装置中⑵硬母线：用于高低压配电所TMY：硬铜母线LMY：硬铝母线4、线路敷设方式代号：TC：用电线管敷设 SC：用焊接钢管敷设SR：用金属线槽敷设 CT：用桥架敷设PC：用硬塑料管敷设 PEC：用半硬塑料管敷设5、线路敷设部位代号：WE：沿墙明敷WC：沿墙暗敷CE：沿顶棚明敷CC：沿顶棚暗敷BE：沿屋架明敷BC：沿梁暗敷CLE：沿柱明敷CLC：沿柱暗敷FC：沿地板暗敷SCC：在吊顶内敷设6、线路在平面图上的表示：a－b (c × d) e - fa :线路编号b：导线型号c ：导线根数d ：导线截面e ：线路敷设方式f ：线路敷设部位例：N1 BV-3×4 SC20-FC表示：N1回路，3根4mm2的铜芯聚氯乙烯塑料绝缘线，穿DN20的焊接钢管沿地板敷设7、灯具在平面图上的表示：a ：灯具数量b：灯具型号c ：灯泡数量d：灯泡容量（W）e ：灯具安装高度f：灯具安装方式(X吸顶，B壁安，G吊杆式，L吊链式，R：嵌入式)L：光源种类例：表示：2套灯，每套有30W的灯管2个，吊链式安装，安装高度为2.8m8、电气工程系统图的识读：⑴识读程序：先看图纸目录，再看施工说明，了解图例符号，系统结合平面。

电气照明基本知识、识图及工程量计算

电气照明基本知识、识图及工程量计算

3、链式照明配电系统 是树干式的一种特殊
形式，具有树干式同 样的特点。此外，考 虑到线路敷设的方便， 及可靠性，一般铺接 的分配电箱不超过3— 4个，总的负荷容量也 不宜超过10kw。
4、混合式配电系统
是将树干式和放射式混合
使用，或总体树干式、分支 放射式，或总体放射式、分 支树干式。
五、电力、照明配电箱 配电箱由各种开关电器、电气仪表、保
三、灯具常用安装方式及安装高度 （一）安装方式 1、吸顶灯
将照明灯具直接安装在天棚上。为了防止
眩光，常采用乳白玻璃吸顶灯和乳白塑料 吸顶灯。 2、嵌入式 将照明灯具嵌入天棚内的安装方式。具有 吊顶的房间常采用嵌入式。 3、悬挂识图与算量
主讲：成本控制中心
本章内容： 第一节
刘太东
电气照明工程一般知识 第二节 电气照明施工图的识读 第三节 电气照明工程量计算规则
第一节 电气照明工程一般知识
一、照明的方式和种类
照明分为正常照明和事故照明两大类。
另外据实际需要，还有警卫照明和景观 照明等。 正常照明分为一般照明、局部照明、混 合照明三种方式。 一般照明即整体照明，可以使整个房屋 内都具有一定的照度，光线分布比较均 匀。
为便于穿线，当管路过长或弯多时，
也应适当地加装接线盒。规范规定， 下列情况应加装接线盒。 1、管子长度每超过30m无弯曲时。 2 、管子长度每超过 20m ，有一个弯时。 3 、管子长度每超过 15m ，有两个弯时。 4、管子长度每超过8m，有三个弯时。
七、常用电线和电缆 在线芯外有一定绝缘层或完全没有绝缘
用托架将照明灯具直接安装在墙壁上。 主要作为装饰之用，兼作局部照明，是

[全]建筑电气识图基础知识,初学者必备

[全]建筑电气识图基础知识,初学者必备

建筑电气识图基础知识，初学者必备建筑电气从广义来讲是以建筑为平台，以电气技术为平台手段，在有限空间内，为创造人性化生活环境的一门应用学科。

从狭义来讲就是在建筑中，利用现代先进的科学理论及电气技术（含电力技术，信息技术以及智能化技术等），创造一个人性化生活环境的电气系统，统称范围建筑电气。

电气设计平面图主要用来表示电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安装位置、安装高度，表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。

（1）电气施工图的识读设计说明：设计说明是一套图纸的灵魂，起到了总纲挈领的作用，通过设计说明，可以参透一个设计的设计思想。

（设计说明）系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

（系统图）平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

是表示装置、器具、线路具体平面位置的图纸。

（平面图）（2）常用的图形、符号及解析（强电图例-1）（强电图例-2）（强电图例-3）（弱电图例-1）（弱电图例-2）（弱电图例-3）（弱电图例-4）（3）电线电缆的敷设方式（4）照明灯具的安装（5）电缆、电线和母线的认识电缆分类：•电力电缆：用于传输电能如：YJV•控制电缆：用于传输控制电流；常用控制电缆：KVV KVLV•通信电缆：用于传输信号和数据①电话电缆：HYY HYV②同轴射频电缆：STV-75-4电线/缆型号字母含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

B－平型（扁形）。

S－双绞型。

F－耐高温P－编织屏蔽Y—预制型、一般省略，或聚烯烃护套母线：主要用于高低压配电所①TMY：硬铜母线②LMY：硬铝母线（6）设备、导线标注方式（标注-1）（标注-2）（标注-3）。

电气照明识图

电气照明识图
第四节 照明设计图纸
一、照明平面图 照明设计图纸包括：照明平面图和电照系
统图，平面图中反映出灯具的型号、功率、 数量、平面位置、高度布置、安装方式以 及设计照度，另外还有：配电盘编号、安 装方式、数目、平面布置，室内布线的导 线型号、截面、根数、敷设方式和平面布 置等。
15.3 人工照明标准和照明设计
❖ 当灯具和开关的位置改变，进线方向改变，开关 的位置改变，都会使导线根数变化。
直
接
AL
接
线
MD1
法
MD2 4 K1
MD3 K2
3
4
N
L
MD1
MD2
MD3
3
K1
K2
AL
N L
M
并 头 接 线 法
MD3
AL MD1
MD2 4 K1
MD3 K2
3
4
N
L
MD1
MD2
MD3
4
K1
K2
AL 3kW
QF 20A
BV-3*2.5 PVC20-FC
插 座
QF4 16A(30mA)
BV-3*2.5 PVC20-FC
空 调
d)
AL 5kW
QF1 10A
B PV V- C2 2* 02 -. F5 C照 明
QS 32A
QF2 16A
BV-3*2.5 PVC20-FC
空 调
QF4 16A
BV-3*2.5 PVC20-FC
插座的安装要求
暗装安全型一般距地0.3-0.5m，明 装普通型插座一般距地1.4-1.8m
幼儿园插座暗装距地不宜低于 1.8m。
常见的几种插座接线 左零右火及其原因

建筑电气施工图识图

建筑电气施工图识图

16.1 电气施工图的组成及阅读方法
了解工程中所使用的设备、 ③ 看设备材料表 了解工程中所使用的设备、材料的 型号、规格和数量。 型号、规格和数量。 了解系统基本组成，主要电气设备、 ④ 看系统图 了解系统基本组成，主要电气设备、元 件之间的连接关系以及它们的规格、型号、参数等， 件之间的连接关系以及它们的规格、型号、参数等，掌握 该系统的组成概况。 该系统的组成概况。 如照明平面图、防雷接地平面图等。 ⑤ 看平面布置图 如照明平面图、防雷接地平面图等。 了解电气设备的规格、型号、数量及线路的起始点、 了解电气设备的规格、型号、数量及线路的起始点、敷设 部位、敷设方式和导线根数等。 部位、敷设方式和导线根数等。平面图的阅读可按照以下 顺序进行：电源进线总配电箱干线支线分配电箱电气设备。 顺序进行：电源进线总配电箱干线支线分配电箱电气设备。
16.1 电气施工图的组成及阅读方法
16.1.2 电气施工图的阅读方法
（1） 熟悉电气图例符号，弄清图例、符号所代表的 ） 熟悉电气图例符号，弄清图例、 内容。 内容。常用的电气工程图例及文字符号可参见国家颁布的 电气图形符号标准》 《电气图形符号标准》。 （2） 针对一套电气施工图，一般应先按以下顺序阅 ） 针对一套电气施工图， 然后再对某部分内容进行重点识读。 读，然后再对某部分内容进行重点识读。 了解工程名称、项目内容、 ① 看标题栏及图纸目录 了解工程名称、项目内容、 设计日期及图纸内容、数量等。 设计日期及图纸内容、数量等。 了解工程概况、设计依据等， ② 看设计说明 了解工程概况、设计依据等，了解图 纸中未能表达清楚的各有关事项。 纸中未能表达清楚的各有关事项。
16.1 电气施工图的组成及阅读方法
（3） 系统图 ） 如变配电工程的供配电系统图、 如变配电工程的供配电系统图、照明工程的照明系统 电缆电视系统图等。系统图反映了系统的基本组成、 图、电缆电视系统图等。系统图反映了系统的基本组成、 主要电气设备、元件之间的连接情况以及它们的规格、 主要电气设备、元件之间的连接情况以及它们的规格、型 参数等。 号、参数等。

建筑电气施工图识

建筑电气施工图识

二、电力负荷等级 根据用电设备在生产和生活中的重要性的不同 以及供电中断后造成的影响的不同将用电户分 成三个等级： 一级负荷：指中断供电将造成人身伤亡、重大 政治影响、重大经济损失的电能用户。对于一 级负荷，要采用两个独立的电源，一备一用。 二级负荷：指中断供电将造成较大政治影响、 较大经济损失、公共场所秩序混乱的电能用户。 对于二级负荷，要采用双回路供电，即有两条 线路，一备一用。 三级负荷：指不属于一级和二级的电力负荷。 对供电无特殊要求，一般采用单回路供电。一 般民用属于三级供电。
6、额定电压分类 我国额定电压分三类（国家电压标准）： 第一类：额定电压是100V以下的电压，主要用 于安全照明、蓄电池及设备的支流操作电源。 第二类：额定电压是大于100V、小于1000V的电 压，主要用于照明设备及电力。 第三类：额定电压是1000V及以上的电压，主要 用于发注的注意事项： （1）总平面图室外整平地面标高符号为涂黑的等腰直角三角形，标高 数字注写在符号的右侧、上方或右上方。 （2）底层平面图中室内主要地面的零点标高注写为+0.000。低于零点 标高的为负标高，标高数字前加“-”号，如-0.450。高于零点标高 的为正标高，标高数字前可省略“+”号，如3.000。 （3）标高的单位：米。 图1-4
第四节 建筑电气工程施工图中常用图例、符号
第二章 变配电工程基本知识及施工图识读
第一节 变配电工程基本知识 一、电力系统 1、电力系统组成：由发电厂、电网、用户组成。 1）、发电厂分类：火力、水利、核能、地热、太阳能、风 力。 2）、电网是输送、交换、分配电能的装备，是电网的中间 环节。 电网按其功能分为输电网和配电网。 输电网：通常是35kV及以上的输电线路和其相连的变电所 组成。作用：将电能输送到各个地区或输送给大用户。 配电网：通常是10kV及以下的配电线路和与其相连的变电 所组成。作用：将电能分配到各类用户。

建筑电气施工图

建筑电气施工图
电气施工图
二级负荷采用两个独立电源。 3.三级负荷：凡不属于一级和二级的负荷均为三级负荷。对供 电无特殊要求，一个电源供电。 三、建筑供配电系统
建筑供配电系统主要由变电所、配电设备及配电线路组成。 建筑电气配电，从小区变压器开始，到每个房间，选择设备， 做招投标报价。 1.建筑供配电系统的总电源选择
明。动力照明分开，配电方式为放射式、树干式两类。强电 竖井中采用插接式母线沿电井明敷设。负荷小，桥架敷设。
电气施工图
六、低压电器设备 低压电器在建筑工程中常用的低压电器设备有刀开关、熔
断器、低压断路器及接触器等。 1. 刀开关
刀开关是最简单的手动控制设备，其功能是不频繁地接通 电路。根据闸刀的构造，可分为胶盖刀开关和铁壳刀开关两 种。
分为照明、动力、智能建筑系统图等。 （6）详图：详细表示设备安装方法的图纸，详图多采用全国 通用电气装置标准图集。套用详图利于提高绘图效率和增加 绘图数量。 （7）说明书简图
产品手册中，非正式安装图例，工程现场有助于了解设备 电气施工图
性能和安装注意事项。作用类似于第一章。 2.电气施工图的表示 （1）常用图线 ：绘制电气施工图所用的各种线条统称图线。 课本P325页，见15-2图表。粗实线：一次线路（变压器高压 侧）；细实线：二次线路（低压侧）。 （2）图例符号和文字符号 ：各种电气元件及线路敷设均用图 例符号和文字符号表示，见图15-3图表。记住：动力、照明 配电箱；荧光灯、双排荧光灯；开关、双控开关等图例。
交流接触器
1铁芯;2线圈;3衔铁;4反作用力弹簧;5绝缘拉杆;6桥式可动触头;7静触头
电气施工图
交流接触器的主要特点如下: ①它是用按钮控制电磁线圈的，电流很小，控制安全可靠。 ②电磁力动作迅速，可以频繁操作。如建筑工地的搅拌机、 起重机等常用接触器控制电动机负荷运行。 ③可以用附加按钮实现多处控制一台电动机或遥控功能。 ④具有失电压或欠电压保护作用。

电器照明识图

电器照明识图

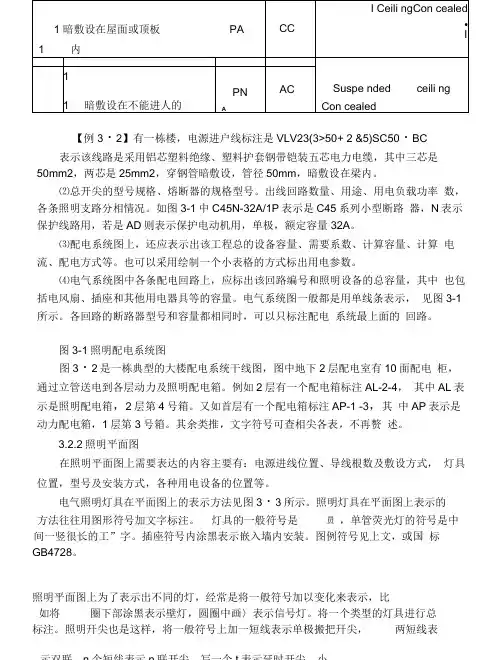

1 暗敷设在屋面或顶板PA 1内CC I Ceili ngCon cealed• ISuspe ndedceili ng Con cealed 11 暗敷设在不能进人的 PN AAC 【例3・2】有一栋楼，电源进户线标注是VLV23(3>50+ 2 &5)SC50・BC表示该线路是采用铝芯塑料绝缘、塑料护套钢带铠装五芯电力电缆，其中三芯是 50mm2，两芯是25mm2，穿钢管暗敷设，管径50mm ，暗敷设在梁内。

⑵总开尖的型号规格、熔断器的规格型号。

出线回路数量、用途、用电负载功率 数，各条照明支路分相情况。

如图3-1中C45N-32A/1P 表示是C45系列小型断路 器，N 表示保护线路用，若是AD 则表示保护电动机用，单极，额定容量32A 。

⑶配电系统图上，还应表示出该工程总的设备容量、需要系数、计算容量、计算 电流、配电方式等。

也可以采用绘制一个小表格的方式标出用电参数。

⑷电气系统图中各条配电回路上，应标出该回路编号和照明设备的总容量，其中 也包括电风扇、插座和其他用电器具等的容量。

电气系统图一般都是用单线条表示， 见图3-1所示。

各回路的断路器型号和容量都相同时，可以只标注配电 系统最上面的 回路。

图3-1照明配电系统图图3・2是一栋典型的大楼配电系统干线图，图中地下2层配电室有10面配电 柜，通过立管送电到各层动力及照明配电箱。

例如2层有一个配电箱标注AL-2-4， 其中AL 表示是照明配电箱，2层第4号箱。

又如首层有一个配电箱标注AP-1 -3，其 中AP 表示是动力配电箱，1层第3号箱。

其余类推，文字符号可查相尖各表，不再赘 述。
