锅炉安全附件

锅炉安全附件是锅炉运行中不可缺少的部分，主要是指压力表.水位计.安全阀.汽水阀. 排污阀等附件。

这些附件对锅炉安全运行极为重要，特别是压力表、水位计和安全阀，是锅炉操作人员进行正常操作的耳目，是保证锅炉安全运行的基本附件，因此，通常被人们称为锅炉三大安全附件。

下面重点介绍锅炉三大安全附件的构造原理及其安全技术要求。

一、压力表压力表用以测量锅炉运行时锅的压力。

有了压力表，工作人员才能正确操作锅炉，保证锅炉安全运行。

工业锅炉常用的压力表是弹爰管式压力表，它具有结构简单、使用方便和准确可靠等优点。

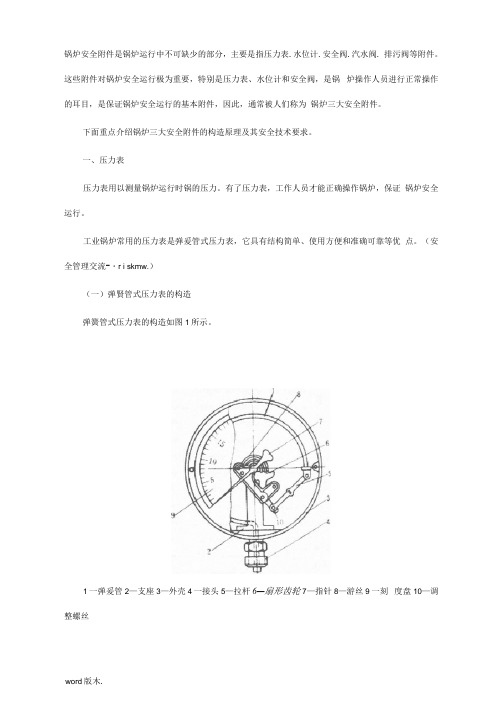

（安全管理交流-・r i skmw.）（一）弹賢管式压力表的构造弹簧管式压力表的构造如图1所示。

1一弹爰管2—支座3—外壳4一接头5—拉杆6—扇形齿轮7—指针8—游丝9一刻度盘10—调整螺丝压力表外壳里面有一弯曲中空的弹簧管，弹簧管一般是用无缝黄铜管制成，而压力鬲于15^20MPa （150^200kgf/cm2）则用无缝钢管制成。

弯管的横断面有椭圆形的，有扁平形的。

它的一端和锅炉蒸汽部分引出的（U形或环形）存水弯管一端的塞门相连接，另一端是封闭的。

封闭一端是悬空放置可以活动的，用连杆或杠杆相连，杠杆的另一端连接扇形齿轮和中心轴上的小齿轮相啮合，指针固定在小齿轮轴上。

当弹簧受到压力时，它的横断面有膨胀成圆形的趋热，因而迫使弯管向外伸展。

压力越鬲，向外伸展的趋势也越大。

这一动作通过连杆. 杠杆、扇形齿轮和小齿轮等传递给指针，使指针转动，便可由表盘刻度指示出蒸汽压力值。

当蒸汽压力降低时，由于弹簧弯管要恢复原状，因此指针被退回到适当刻度处。

表面的刻度单位，公制用kgf/cm2（公斤力/厘米2）,或大气压单位，英制用1 b/in2（磅/英寸2）。

压力表所指示的是大气压力以上的压力值，即表压力。

弹簧管式压力表的准确程度，用准确度等级来表示。

所谓准确度等级，是以相当于仪表刻度标尺的限值百分数来表示容许误差数值。

例如•准确度2. 5级的压力表，如刻慶标尺限值为10kgf/cm2,则该仪表的容许误差不得大于10kgf/cm2X2. 5%=0. 25kgf/cm2o压力表的准确等级在刻度表盘上有明显标志。

锅炉的三大安全附件是指什么
锅炉的三大安全附件是安全阀、压力表和水位表。

安全阀的作用是当锅炉内蒸汽压力超过允许值时，安全阀自动开放，向外排汽，当压力降到规定值时自动关闭，防止锅炉因超压而发生爆炸事故。

压力表是用来测量锅炉内蒸汽压力大小的仪表，司炉工人通过它来监视锅炉内蒸汽压力的变化。

水位表是用以反映锅筒内水位的变化。

水位表是按照连通器内水表面的压力相等时水面的高度便一致的原理设计制造的。

水位表与锅筒之间分别由汽、水连管相连，组成一个连通器，所以水位表指示的水位即为锅筒内的水位。

1。

蒸汽锅炉安全附件的安装和检验蒸汽锅炉的安全附件是保障锅炉运行安全的重要装置，在安装和检验过程中必须严格按照相关规范和要求进行操作。

本文将介绍蒸汽锅炉安全附件的安装和检验流程，以确保锅炉的安全运行。

一、安装1. 锅炉水位表的安装安装前首先检查水位表的制造厂家和型号是否符合要求，然后根据锅炉的设计和规定确定水位表的安装位置。

水位表安装应满足以下要求：- 安装位置要便于操作和维护；- 安装高度应与锅炉设计要求一致；- 安装位置要能准确反映锅炉的水位；- 安装底部应采用倾斜结构以便排污。

2. 锅炉压力表的安装安装前检查压力表的型号和精度是否符合要求，然后根据锅炉的设计和规定确定压力表的安装位置。

压力表安装应满足以下要求：- 安装位置要便于读取和维护；- 安装位置要能准确反映锅炉的压力；- 安装位置要与锅炉设计要求一致。

3. 锅炉安全阀的安装安装前首先检查安全阀的型号和安全性能是否符合要求，然后根据锅炉的设计和规定确定安全阀的安装位置。

安全阀安装应满足以下要求：- 安装位置上方不得有任何阻力和设备；- 安装位置便于操作和检修；- 安装位置要保持畅通，以便安全阀正常排放。

二、检验1. 锅炉水位表的检验检验前首先检查水位表的制造厂家和型号是否符合要求，然后检查水位表的玻璃管是否完整，无裂纹、破损等情况。

接下来进行以下检验：- 检查水位表的刻度是否清晰、准确；- 对水位表进行定期校验，确保测量结果的准确性；- 检查水位表的连接处是否紧固，无渗漏现象。

2. 锅炉压力表的检验检验前首先检查压力表的制造厂家和型号是否符合要求，然后检查压力表的指针是否指向零位，表盘是否清晰可读。

接下来进行以下检验：- 对压力表进行定期校验，确保测量结果的准确性；- 检查压力表的连接处是否紧固，无渗漏现象。

3. 锅炉安全阀的检验检验前首先检查安全阀的制造厂家和型号是否符合要求，然后检查安全阀的密封是否良好，无渗漏等情况。

接下来进行以下检验：- 检查安全阀的底盘和导向装置是否完好；- 对安全阀进行定期校验，确保其启闭压力和排放能力符合要求；- 检查安全阀密封面是否磨损，如有磨损应及时更换。

锅炉安全附件（一）安全阀、安全泄放阀：1.安全阀制造许可、产品型式试验及铭牌等技术要求按照《安全阀安全技术监察规程》（TSG ZF001－2006）。

2.每台锅炉至少应装设两个安全阀（包括过热器安全阀但不包括省煤器安全阀和再热器安全阀）。

符合下列规定之一的，可只装一个安全阀：1）额定蒸发量小于或等于0.5t/h 的锅炉；2）额定蒸发量小于4t/h 且装有可靠的超压联锁保护装置的锅炉。

可分式省煤器出口处、再热器出口处，及直流锅炉的外置式启动分离器上，都必须装设安全阀。

直流蒸汽锅炉过热蒸汽系统中任两级间的连接管道上如装有截止阀时，截止阀前应装设安全阀。

多压力等级燃气轮机余热锅炉，每一压力等级的锅筒和过热蒸汽系统应分别装设至少一个安全阀。

3.蒸汽锅炉的安全阀应当采用全启式弹簧安全阀、杠杆式安全阀或者控制式安全阀（脉冲式、气动式、液动式和电磁式等），选用的安全阀应当符合《安全阀安全技术监察规程》（TSG ZF001 —2006）和有关技术标准的规定。

4.蒸汽锅炉锅筒（壳）上的安全阀和过热器上的安全阀的总排放量必须大于额定蒸发量，对于电站锅炉必须大于锅炉最大连续蒸发量，并且在锅筒（壳）和过热器上所有的安全阀开启后，锅筒（壳）内的蒸汽压力不得超过设计时的计算压力的1.1倍。

再热器安全阀的排放总量应大于锅炉再热器最大设计蒸汽流量。

5.过热器和再热器出口处安全阀的排放量应保证过热器和再热器有足够的冷却。

直流蒸汽锅炉外置式启动分离器的安全阀排放量应大于直流蒸汽锅炉启动时的产汽量。

可分式省煤器安全阀的流道直径由锅炉制造单位确定。

6.对于A级锅炉，安全阀的流道直径应不小于20mm对于B级及以下锅炉，安全阀的流道直径应不小于25mm7.除直流蒸汽锅炉外，锅筒（壳）和过热器的安全阀整定压力应按表1的规定进行调整和校验。

直流蒸汽锅炉过热器出口动力驱动泄压阀整定压力为过热器出口设计时计算压力。

过热器出口弹簧安全阀最高整定压力不得高于 1.17倍过热器出口设计时计算压力。
