锅炉安全附件及仪表

锅炉安全附件是锅炉运行中不可缺少的部分，主要是指压力表、水位计、安全阀、汽水阀、排污阀等附件。

这些附件对锅炉安全运行极为重要，特别是压力表、水位计和安全阀，是锅炉操作人员进行正常操作的耳目，是保证锅炉安全运行的基本附件，因此，通常被人们称为锅炉三大安全附件。

下面重点介绍锅炉三大安全附件的构造原理及其安全技术要求。

一、压力表压力表用以测量锅炉运行时锅内的压力。

有了压力表，工作人员才能正确操作锅炉，保证锅炉安全运行。

工业锅炉常用的压力表是弹簧管式压力表，它具有结构简单、使用方便和准确可靠等优点。

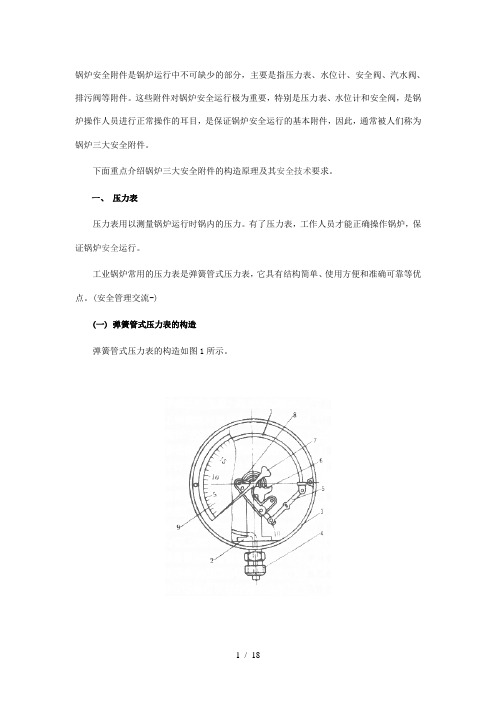

(安全管理交流-)(一) 弹簧管式压力表的构造弹簧管式压力表的构造如图1所示。

图1 弹簧管式压力表1―弹簧管2―支座3―外壳4―接头5―拉杆6―扇形齿轮7―指针8―游丝9―刻度盘10―调整螺丝压力表外壳里面有一弯曲中空的弹簧管，弹簧管一般是用无缝黄铜管制成，而压力高于15~20MPa(150~200kgf/cm2)则用无缝钢管制成。

弯管的横断面有椭圆形的，有扁平形的。

它的一端和锅炉蒸汽部分引出的(U形或环形)存水弯管一端的塞门相连接，另一端是封闭的。

封闭一端是悬空放置可以活动的，用连杆或杠杆相连，杠杆的另一端连接扇形齿轮和中心轴上的小齿轮相啮合，指针固定在小齿轮轴上。

当弹簧内受到压力时，它的横断面有膨胀成圆形的趋热，因而迫使弯管向外伸展。

压力越高，向外伸展的趋势也越大。

这一动作通过连杆、杠杆、扇形齿轮和小齿轮等传递给指针，使指针转动，便可由表盘刻度指示出蒸汽压力值。

当蒸汽压力降低时，由于弹簧弯管要恢复原状，因此指针被退回到适当刻度处。

表面的刻度单位，公制用kgf/cm2(公斤力/厘米2)，或大气压单位，英制用1b/in2(磅/英寸2)。

压力表所指示的是大气压力以上的压力值，即表压力。

弹簧管式压力表的准确程度，用准确度等级来表示。

所谓准确度等级，是以相当于仪表刻度标尺的限值百分数来表示容许误差数值。

例如，准确度2.5级的压力表，如刻度标尺限值为10kgf/cm2，则该仪表的容许误差不得大于10kgf/cm2×2.5%=0.25kgf/cm2。

锅炉的三大安全附件是指什么
锅炉的三大安全附件是安全阀、压力表和水位表。

安全阀的作用是当锅炉内蒸汽压力超过允许值时，安全阀自动开放，向外排汽，当压力降到规定值时自动关闭，防止锅炉因超压而发生爆炸事故。

压力表是用来测量锅炉内蒸汽压力大小的仪表，司炉工人通过它来监视锅炉内蒸汽压力的变化。

水位表是用以反映锅筒内水位的变化。

水位表是按照连通器内水表面的压力相等时水面的高度便一致的原理设计制造的。

水位表与锅筒之间分别由汽、水连管相连，组成一个连通器，所以水位表指示的水位即为锅筒内的水位。

1。

有机热载体锅炉安全附件和仪表一、安全阀设置1、自然循环气相系统至少装设两个不带手柄的全启式弹簧式安全阀,一个安全阀安装在锅炉的气相空间上方,另一个安全阀安装在系统上部的用热设备上或供气母管上。

2、液相强制循环节流减压蒸发气相系统的闪蒸罐和冷凝液罐上应当装设安全阀，额定热功率大于1.4MW的闪蒸罐上应当装设两个安全阀。

3、气相系统的安全阀与锅炉或者管线连接的短管上应当串联一个爆破片，安全阀和爆破片的排放能力应当不小于锅炉的额定蒸发量，爆破片与锅炉或者管线连接的短管上应当装设一个截止阀，在锅炉运行时截止阀应当处于锁开位置。

解释：对气相系统安全阀设置的规定一、自然循环气相系统安全阀设置的要求1、自然循环气相系统至少装设两个不带手柄的全启式弹簧式安全阀。

1）一个安全阀安装在锅炉的气相空间上方。

2）另一个安全阀安装在系统上部的用热设备上或供气母管上。

二、液相强制循环节流减压蒸发气相系统安全阀设置的要求1、闪蒸罐和冷凝液罐上应当装设安全阀。

2、额定热功率大于1.4MW的闪蒸罐上应当装设两个安全阀。

三、气相系统安全阀和爆破片设置的要求1、气相系统的安全阀与锅炉或者管线连接的短管上应当串联一个爆破片。

2、安全阀和爆破片的排放能力应当不小于锅炉的额定蒸发量。

3、爆破片与锅炉或者管线连接的短管上应当装设一个截止阀。

4、在锅炉运行时截止阀应当处于锁开位置。

4、液相锅炉应当在锅炉进口和出口切断阀之间装设安全阀。

当液相锅炉与膨胀罐相通，并且二者之间的连通管线上没有阀门时，锅炉本体上可以不装设安全阀。

闭式膨胀罐上应当装设安全阀。

解释：对液相锅炉及系统装设安全阀的规定一、装设安全阀的目的1、原《规程》规定“液相有机热载体锅炉的本体上可不装安全阀”。

2、考虑锅炉进出口都装有切断阀，由于锅炉本身就是系统的热源，当锅炉与系统的连接被切断后，就可能存在被加热导致压力升高的危险。

3、在锅炉进口和出口切断阀之间装设安全阀，目的是压力升高时泄压，保证锅炉安全运行。

熔敷金属及热影响区夏比V 型缺口室温冲击试验;（3)焊接试件的材料为合金钢时，A 级锅炉锅筒的对接焊缝，工作压力大于或者等于9.8MPa 或者壁温大于4５0℃的集箱类部件、管道的对接焊缝,A 级锅炉锅筒、集箱类部件上的管接头的角焊缝,在焊接工艺评定时应当进行金相检验4．3.2．3 试验结果评定附加要求(１）全焊缝金属拉力试样的试验结果应当满足母材规定的抗拉强度Ｒm 或者屈服强度R p0.2;（２）金相检验发现有裂缝、疏松、过烧和超标的异常组织之一者，即为不合格；仅因有超标的异常组织而不合格者,允许检查试件再热处理一次,然后取双倍试样复验(合格后仍须复验力学性能），全部试样复验合格后才为合格4．3.2.3 焊接工艺评定文件（1)施焊单位应当按照产品焊接要求和焊接工艺评定标准编制用于评定的焊接工艺指导书(PWP Ｓ)，经过焊接工艺评定试验合格，形成焊接工艺评定报告（P ＱR),制订焊接工艺规程(WPS)后才能进行焊接；(2)焊接工艺评定完成后,焊接工艺评定报告和焊接工艺规程应当经过制造单位焊接责任工程师审核,技术负责人批准后存入技术档案,保存至该工艺评定失效为止,焊接工艺评定试样至少应当保存5年4.3．３ 焊接作业 4.3.3.1 基本要求(1)受压元件焊接作业应当在不受风、雨、雪等影响的场所进行，采用气体保护焊施焊时应当避免外界气流干扰，当环境温度低于0℃时应当有预热措施;（２）焊件装配时不得强力对正,焊件装配和定位焊的质量符合工艺文件的要求后才能进行焊接。

4.３．3.2 氩弧焊打底 下列部位应当采用氩弧焊打底：(1)立式锅壳锅炉下脚圈与锅壳的连接焊缝; （2)有机热载体锅炉管子、管道的对接焊缝; （3)油田注汽(水、油）锅炉管子的对接焊缝。

(4)A 级高压以上锅炉，锅筒和集箱、管道上管接头的组合焊缝,受热面管子的对接焊缝、管子和管件的对接焊缝,结构允许时应当采用氩弧焊打底４.3.3.３ 受压元件对接（1）锅筒(锅壳)纵、环缝两边的钢板中心线应当对齐,锅筒(锅壳)环缝两侧的钢板不等厚时，一般应当采用中心线对齐，也允许一侧的边缘对齐；（2）名义壁厚不同的两元件或者钢板对接时，两侧中任何一侧的名义边缘厚度差值若超过本规程4.3.4.4规定的边缘偏差值,则厚板的边缘应当削至与薄板边缘平齐，削出的斜面应当平滑,并且斜率不大于1:3,必要时，焊缝的宽度可以计算在斜面内，参见图4－1；图４-1 不同厚度钢板(元件的对接）4．3．3．4 焊缝边缘偏差锅筒(锅壳)纵、环向焊缝以及封头 (管板)拼接焊缝或者两元件的组装焊缝的装配应当符合以下规定：（1）纵缝或者封头(管板)拼接焊缝两边钢板的实际边缘偏差值不大于名义板厚的10%,且不超过３m ｍ；当板厚大于10０mm 时，不超过6mm;（２）环缝两边钢板的实际边缘偏差值 (包括板厚差在内）不大于名义板厚的15%加1mm ，且不超过6mm;当板厚大于10０mm 时,不超(a)纵缝(b)环缝δ—名义边缘偏差；t 1—薄板厚度；t 2—厚板厚度；L —削薄的长度。

第十三章D级锅炉一、本章结构及主要变化本章共有6节，由“13.1基本要求”、“13.2制造”、“13.3安全附件及仪表”、“13.4安装”、“13.5立期检査”、“13.6使用”组成.考虑到D级锅炉量大分散且流动性强，完全按照7个环节进行全而管理难以实现，尤英是安装监督检验、使用登记、左期检验方而。

对于此类锅炉应该采用分类监管的思路、重点抓住产品本质安全和落实使用者安全责任来进行管理。

本章的主要变化为：•增加了D级汽水两用锅炉和热水锅炉可以采用铝、铜合金以及不锈钢材料，管子可以采用焊接管的规定：•明确了蒸汽锅炉的设计图样上标明的水容积应当是锅炉设计正常水位时的水容积：•在汽水两用锅炉基础上进一步放宽T形接头的使用；•简化了D级蒸汽锅炉、热水锅炉、有机热载体锅炉的使用登记、安装告知、安装监督检验、使用管理和定期检验要求。

•条款说明：修改条款。

原条款：《小型规》第三条、弟二十六条.第四十条。

《小型规》第三条（部分条款）本规定所述的小型锅炉是指：（四）小型铝制承压锅炉（本体选用铝质材料制造，额泄岀口蒸汽压力不超过0.04兆帕，且额泄蒸发量不超过0.2吨/小时的锅炉）。

《小型规》第二十六条小型汽水两用锅炉受压元件的材料应当为镇静钢，经省级质量技术监督行政部门锅炉压力容器安全监察机构批准可以采用不锈钢材料。

锅筒（壳）或者炉胆的取用壁厚不得小于3亳米。

《小型规》第四十一条小型铝制承压锅炉的材料应当符合GB3193《铝及铝合金热扎板》和GBAT3190《变形铝及铝合金化学成分》的规定。

铝材的许用应力按照国家标准提供的力学性能选取，其安全系数：佈=4・0, n s=1.5o锅筒（壳）或者炉胆的取用壁厚不得小于4亳米。

•条款解释：本条对D级锅炉材料方而的要求进行了规定。

与《小型规》比较、增加了铜合金材料，对于焊接管，本规程材料部分已允许热水锅炉管道采用焊接管，因此对汽水两用炉和热水锅炉也允许使用焊接管。

蒸汽锅炉的选材要求在此没•条款说明：修改条款。

锅炉安全技术监察规程释义河南省特种设备协会2013 年5月第一部分编制说明第一章修订过程第二章修订原则第三章主要变化第二部分条文释义第一章总则第二章材料第三章设计第四章制造第五章安装、改造、修理第六章安全附件和仪表第七章燃烧设备、辅助设备及系统第八章使用管理第九章检验第十章热水锅炉及系统第十一章有机热载体锅炉及系统第十二章铸铁锅炉第十三章 D级锅炉第十四章附则第一部分规程编制说明第一章修订过程一、规程历史演变一）规程诞生的时代背景1、1955年4月30日20时10分天津毛纺厂一台20 t/h锅炉爆炸，死8人，重伤17人，轻伤52人。

2、锅炉爆炸原因：苛性脆化引起。

3、苏联专家建议，民政部设锅炉检查局。

4、参考苏联规程，着手制定我国锅炉规程。

二）六0规程的诞生1、名称：蒸汽锅炉安全规程2、文函：劳动部（60）中劳护字第102号3、颁布：1960年10月22日4、实施：自颁布之日起生效5、内容：共12章 160 条附则12条6、评价：苏联规程翻版三）六五规程的修订1、名称：蒸汽锅炉安全监察规程2、文函：劳动部（65）中劳锅字第98号3、颁布：1965年10月12日4、实施：自颁布之日起生效5、内容：共12章146 条6、修订：增2章材料胀接减2章给水泵事故处理7、十年文化大革命8、七九年南阳柴油机厂事故四）八0规程的修订1、名称：蒸汽锅炉安全监察规程2、文函：国家劳动总局（80）劳总锅字第23号3、颁布：1980年7月11日4、实施：1981年1月1日起执行5、内容：共10章152 条6、修订：水质管理与使用管理合并，附则改为附录共5条7、改革开放开始8、引进国际标准五）八三年部分条文修改1、参考ISO/R831和ASME标准2、共修改13条重点修改材料附录修改1条3、1983年5月24日颁布4、国务院4号的颁布5、国务院在天津召开会议宣贯六）热水锅炉规程的诞生1、名称：热水锅炉安全监察规程2、文函：劳动人事部劳人锅（1983）字第4号3、颁布：1983年6月3日4、实施：1984年7月1日生效5、内容：共10章124 条附录共5条6、评价：蒸汽规程的翻版七）八七规程的修订1、名称：蒸汽锅炉安全技术监察规程2、文函：劳动人事部（1987）劳人锅字第4号3、颁布：1987年2月17日4、实施：1987年10月1日起执行5、内容：共10章200条2个附录6、修订：修改121条占57%新增19条占9%未变72 条占34%删除7条附录：作文字调整八）九一热水锅炉规程的修订1、名称：热水锅炉安全技术监察规程2、文函：劳动部劳锅字（1991）第8号3、颁布：1991年5月22日4、实施：1992年1月1日起执行5、内容：共12章155条无附录6、修订：1）新增铸铁锅炉的特殊要求2）强调卧式锅壳式外燃锅炉必须解决管板裂纹泄漏和壳式肚皮鼓包问题。

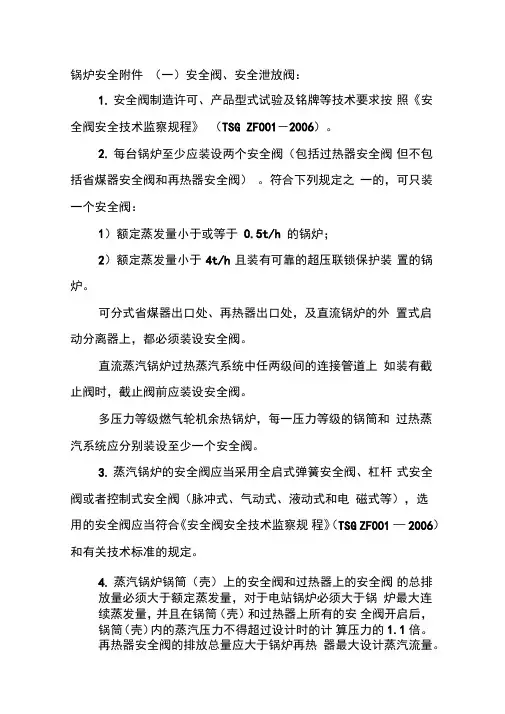

锅炉安全附件（一）安全阀、安全泄放阀：1.安全阀制造许可、产品型式试验及铭牌等技术要求按照《安全阀安全技术监察规程》（TSG ZF001－2006）。

2.每台锅炉至少应装设两个安全阀（包括过热器安全阀但不包括省煤器安全阀和再热器安全阀）。

符合下列规定之一的，可只装一个安全阀：1）额定蒸发量小于或等于0.5t/h 的锅炉；2）额定蒸发量小于4t/h 且装有可靠的超压联锁保护装置的锅炉。

可分式省煤器出口处、再热器出口处，及直流锅炉的外置式启动分离器上，都必须装设安全阀。

直流蒸汽锅炉过热蒸汽系统中任两级间的连接管道上如装有截止阀时，截止阀前应装设安全阀。

多压力等级燃气轮机余热锅炉，每一压力等级的锅筒和过热蒸汽系统应分别装设至少一个安全阀。

3.蒸汽锅炉的安全阀应当采用全启式弹簧安全阀、杠杆式安全阀或者控制式安全阀（脉冲式、气动式、液动式和电磁式等），选用的安全阀应当符合《安全阀安全技术监察规程》（TSG ZF001 —2006）和有关技术标准的规定。

4.蒸汽锅炉锅筒（壳）上的安全阀和过热器上的安全阀的总排放量必须大于额定蒸发量，对于电站锅炉必须大于锅炉最大连续蒸发量，并且在锅筒（壳）和过热器上所有的安全阀开启后，锅筒（壳）内的蒸汽压力不得超过设计时的计算压力的1.1倍。

再热器安全阀的排放总量应大于锅炉再热器最大设计蒸汽流量。

5.过热器和再热器出口处安全阀的排放量应保证过热器和再热器有足够的冷却。

直流蒸汽锅炉外置式启动分离器的安全阀排放量应大于直流蒸汽锅炉启动时的产汽量。

可分式省煤器安全阀的流道直径由锅炉制造单位确定。

6.对于A级锅炉，安全阀的流道直径应不小于20mm对于B级及以下锅炉，安全阀的流道直径应不小于25mm7.除直流蒸汽锅炉外，锅筒（壳）和过热器的安全阀整定压力应按表1的规定进行调整和校验。

直流蒸汽锅炉过热器出口动力驱动泄压阀整定压力为过热器出口设计时计算压力。

过热器出口弹簧安全阀最高整定压力不得高于 1.17倍过热器出口设计时计算压力。
