平面连杆机构设计

机械原理平面连杆机构及设计平面连杆机构是机械原理中最经典也是最重要的一种机构类型之一。

这种机构由多个刚性杆件组成，每个杆件都能在平面内移动，它们通过连接点（铰链/球头）相互连接。

平面连杆机构在机械工程领域中有着广泛的应用，能够实现很多不同的机械运动和工作原理。

平面连杆机构中最重要的构件是连杆，也就是连接各个零件的关键杆件，如果连杆设计不合适可能导致机构性能的下降。

因此，平面连杆机构的设计要受到重视，需要考虑以下几个因素。

一、长度比例连杆不同长度比例的设置，对整个机构的运动特性和反应速度有着很大的影响。

在设计平面连杆机构时，需要根据机构所要完成的任务，选择恰当的连杆长度比例，保证机构的平衡性和可靠性，以及使机构的工作效率更高。

二、铰链/球头的位置铰链/球头是平面连杆机构中的关键组成部分。

在设计平面连杆机构时，需要合理选择铰链/球头的位置，以达到机构所要完成的特定任务。

如果铰链/球头设置不当，或者位置过分集中，会使机构不平衡或失效。

因此，设计者需要考虑连杆的长度、位置、形状和角度等因素。

三、材质选择平面连杆机构的设计材料非常重要，它将直接影响到机构的质量和强度。

不同材料的连接部分，对于平面连杆机构的工作效率和稳定性有着非凡的意义。

因此，在设计时，应本着安全、可靠、实用的原则，选用优质、耐用的材料，确保机构长期稳定、可靠的工作。

以汽车减震器为例，汽车减震器中使用的是多连杆机构原理，作为一种基于平面连杆机构的机构类型，它通过几个连杆的特定结构和布局，使得整个减震器能够更好地适应路况，缓解车辆的震动和冲击。

汽车减震器的设计考虑了多个因素，包括结构的稳定性和可靠性，杆件的材质和尺寸比例等。

总结来说，平面连杆机构是机械原理中非常重要的一种机构类型，广泛应用于机械和工程领域，需要经过仔细的设计和考虑，才能达到最好的运转效果。

设计者需要从多个维度进行考虑，包括长度比例、铰链/球头的位置、材质选择等等。

这些因素的合理应用，能够使平面连杆机构能够更好地适应不同的任务需求，达到最高的技术性能和质量水平。

平面连杆机构及其分析与设计平面连杆机构是由连杆和连接点组成的机械结构，广泛应用于各种机械设备中。

它的功能是将输入的旋转运动转化为输出的直线运动或者将输入的直线运动转化为输出的旋转运动。

本文将对平面连杆机构的分析与设计进行介绍。

首先，对平面连杆机构进行分析。

平面连杆机构的主要组成部分是连杆和连接点。

连杆是连接点之间的刚性杆件，可以是直杆、曲杆或者具有其他特殊形状的杆件。

连接点是连杆的两个端点或者连杆与其他机构的连接点，可以是支点、铰链等。

平面连杆机构的运动可以分为三种基本类型：平动、转动和复动。

平动是指连杆的一端保持固定，另一端进行直线运动；转动是指连杆的一端保持固定，另一端进行旋转运动；复动是指连杆的一端进行直线运动，另一端同时进行旋转运动。

进行平面连杆机构的设计时，需要考虑以下几个要点。

首先，确定机构的类型和功能。

根据机构的动作要求和功能要求，选择适合的连杆类型和连接点类型。

其次，进行机构的运动分析。

根据机构的运动要求，确定连杆的长度和连接点的位置，使连杆能够实现所需的运动。

然后，进行机构的力学分析。

根据机构的受力情况，确定连杆的截面尺寸和材料，保证机构的刚度和强度。

最后，进行机构的优化设计。

考虑机构的性能要求和制造要求，对机构进行优化设计，提高机构的工作效率和使用寿命。

在平面连杆机构的设计中，还需要考虑机构的动力学问题。

机构的动力学分析包括静力学分析和动力学分析两个方面。

静力学分析是指在机构静止或静力平衡状态下，对机构受力和力矩进行分析。

动力学分析是指在机构进行运动时，对机构的加速度、速度和位移进行分析。

通过对机构的动力学分析，可以确定机构的惯性力和惯性矩，从而确定机构的动态特性和振动特性。

总之，平面连杆机构的分析与设计是一项复杂而重要的工作。

在进行分析与设计时，需要考虑机构的类型和功能，进行运动分析和力学分析，优化设计和动力学分析。

通过合理的分析与设计，可以使机构具有较好的工作性能和使用寿命，满足各种工程应用的要求。

机械原理平面连杆机构及设计平面连杆机构是一种最为基本的机械结构，由于其结构简单、运动可靠等特点，被广泛应用于各种机械设备中。

本文将对平面连杆机构进行介绍，并探讨其设计原理。

平面连杆机构是由至少一个定点和至少三个连杆组成的机构。

定点为固定参考点，连杆是由铰链连接的刚性杆件。

连杆可以分为连杆和曲柄，连杆连接在定点上，曲柄则旋转。

平面连杆机构的运动由这些连杆的位置和相互连接方式决定。

平面连杆机构的设计原理基于以下几个方面：1.运动分析：在设计平面连杆机构之前，首先需要进行运动分析，确定所需的运动类型。

运动类型可以是旋转、平移、摆动、滑动等。

通过运动分析，可以确定连杆的长度和相互连接的方式。

2.运动性能：平面连杆机构的优点是运动可靠，但运动性能也是需要考虑的重要因素。

例如，设计中需要考虑速度、加速度、力和力矩等参数，以满足机构的运动要求。

3.静力学分析：平面连杆机构在工作过程中可能会受到外力的作用，因此需要进行静力学分析。

静力学分析可以确定机构的力矩和应力，从而确定设计的合理性。

4.运动合成：在进行平面连杆机构的设计过程中，需要进行连杆的运动合成。

运动合成是指通过选择适当的连杆长度和连接方式，实现所需的运动类型。

5.运动分解：运动分解是指将合成的运动分解为各个连杆的运动。

通过运动分解，可以确定每个连杆的运动规律，从而进行设计。

当以上原理得到了充分的了解和运用后，可以进行平面连杆机构的具体设计。

具体的设计包括以下几个步骤：1.确定所需的运动类型：根据机械设备的需求，确定所需的运动类型，例如旋转、平移、摆动等。

2.运动分析：对机构进行运动分析，确定连杆的位置和连接方式。

根据机构的运动要求和外力作用，确定连杆的长度。

3.动力学分析：进行动力学分析，确定机构运动时的力学参数，如速度、加速度、力和力矩等。

4.运动合成与分解：根据所需的运动类型，进行运动合成和分解，确定连杆的运动规律。

5.结构设计：根据上述分析和计算结果，进行结构设计。

可编辑修改精选全文完整版平面连杆机构
1 平面四杆机构的类型
平面四杆机构可分为两类：
1.全转动副的平面四杆机构，称为铰链四杆机构；
2.含有移动副的平面四杆机构，如曲柄滑块机构。

1.1 铰链四杆机构的基本类型
铰链四杆机构的基本类型
类型判断
铰链四杆机构存在曲柄的条件：
（1）最短杆与最长杆的长度之和，小于或等于其余两杆长度之和；
（2）连架杆和机架中必有一个是最短杆。

根据上述曲柄存在条件可得以下推论：
①铰链四杆机构中，若最短杆与最长杆的长度之和小于或等于其余两杆长度之和，则
取最短杆的相邻杆为机架时，得曲柄摇杆机构；
取最短杆为机架时，得双曲柄机构；
取与最短杆相对的杆为机架时，得双摇杆机构。

②铰链四杆机构中，若最短杆与最长杆的长度之和大于其余两杆长度之和，则不论取何杆为机架时均无曲柄存在，而只能得双摇杆机构。

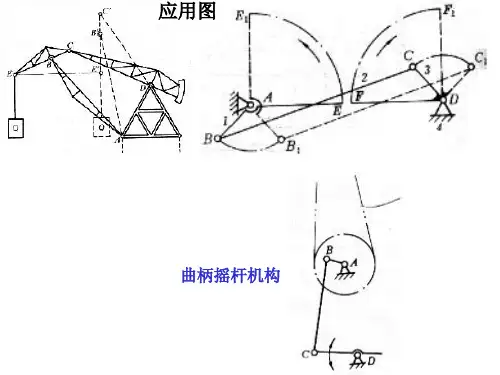

1. 曲柄摇杆机构
雷达
汽车前窗刮雨器
搅拌机
飞剪
2. 双曲柄机构
两连架杆均为曲柄的四杆机构称为双曲柄机构。

特殊：平行双曲柄机构（平行四边形机构）
机车车轮联动机构反平行四边形机构。

如公共汽车车门启闭机构。

公共汽车车门启闭机构3. 双摇杆机构
两连架杆均为摇杆的四杆机构称为双摇杆机构。

起重机。

机械原理与设计平面连杆机构引言连杆机构是机械工程中非常重要的一类机构，广泛应用于各种机械装置中。

平面连杆机构是其中最简单、常见的一种连杆机构。

本文将介绍机械原理与设计平面连杆机构的基本概念、工作原理及设计要点。

一、连杆机构的基本概念连杆机构是指由刚性杆件连接而成的机械系统，它具有一定的自由度和特定的运动特性。

平面连杆机构是指所有杆件均在同一平面内运动的连杆机构。

平面连杆机构由连杆、铰链和主动副组成。

连杆：连杆是连接其他杆件的刚性杆件，具有一定的长度和形状。

铰链：铰链是连接连杆的关节，它允许连杆相对旋转，保持一定的约束。

主动副：主动副是指能够驱动整个机构运动的关节，通常由电机或气动装置驱动。

二、平面连杆机构的工作原理平面连杆机构的工作原理是利用连杆的长度、角度和铰链的位置来实现特定的运动。

在平面连杆机构中，主要有以下几种常见的运动形式：1.顺序运动：当主动副驱动时，各个连杆按照一定的顺序依次运动。

这种运动形式常见于内燃机的活塞连杆机构。

2.并联运动：当多个连杆同时受到主动副驱动时，它们以同步的方式进行运动。

这种运动形式可以用来实现机械手臂等装置的运动。

3.逆运动：当主动副驱动时，连杆和铰链的位置发生变化，使机构实现逆向运动。

这种运动形式常见于一些特殊装置的设计。

平面连杆机构的工作原理和运动形式可以通过机械原理的分析和运动学的计算来实现。

其中，机械原理用来推导连杆运动的基本方程，而运动学则用来分析连杆机构的运动特性和运动关系。

三、平面连杆机构的设计要点在设计平面连杆机构时，需要考虑以下几个要点：1.运动要求：根据具体的工作要求，确定机构需要实现的运动形式和工作速度等指标。

2.运动范围：根据工作空间和杆件的长度等约束条件，确定连杆机构的运动范围。

3.结构强度：根据承载力和杆件的材料等因素，设计连杆机构的结构强度和刚度，以确保机构的正常工作。

4.运动平稳性：通过运动学计算和动力学分析，确定机构的运动是否平稳，以及如何减小振动和冲击力。
