当前位置：文档之家 › 第五章 析氢腐蚀和吸氧腐蚀

第五章 析氢腐蚀和吸氧腐蚀

  • 格式：ppt
  • 大小：957.00 KB
  • 文档页数：5

下载文档原格式

  / 5

合集下载

析氢腐蚀和吸氧腐蚀

析氢腐蚀和吸氧腐蚀

由于缓慢步骤形成 的阻力，在氢的平 衡电位下将不能发 生析氢腐蚀。因此 氢的析出电位要比 氢电极的平衡电位 更负一些，两者间 差值的绝对值称为 氢过电位。
在一定电流密度下，氢的平 衡电位与析氢电位之差，就 是该电流密度下氢的过电位。
过电位是电流密度的函数。
析氢过程的阴极极化曲线
（氢离子作为唯一的去极 化剂情况下）
a值与材料有关。
根据缓慢放电理论求得的b H值为0.118V(25℃)， 这与大多数金属电极上实测的b H值大致相同， 见表5-l。
在酸性溶液中，25℃时，氢在铂、钯电极上析 出的实测数据 b H为0.03V，说明氢析出的控制 步骤不是式(5-6)所示。目前可以认为，极化不 大时，在光滑的铂、钯金属上，氢析出的控制 步骤如式(5-7)所示；极化较大或电极表面被极 化时，控制步骤可能如式(5-8)所示。
第一节 电化学腐蚀中的阴极过程
金属在电解质溶液中发生电化学腐蚀的根本 原因是:
电解质溶液中含有能使该种金属氧化的物质， 即腐蚀过程的去极化剂。
去极化剂的阴极过程与金属氧化的阳极过程 共轭组成腐蚀过程。显然，没有阴极过程，阳 极过程就不会发生，金属也就不会发生电化学 腐蚀。
由阴极极化的本质可知，凡能在阴极上吸收电子的 过程（即阴极还原反应）都可以构成金属电化学腐蚀的 阴极过程。
( 4 )氢分子聚集成氢气泡析出。
在这些步骤中，如果某一步骤进行得缓慢，就会控 制影响着其他步骤的顺利进行，由阳极流过来的电子就 会在阴极上积累，导致阴极电位向负向移动，从而产生 一定的阴极过电位。
在碱性介质中，如果发生析氢反应，电极上还原的 不是氢离子，而是水分子，是电子直接加在水分子上， 然后分解产生氢气和OH-
当前的电化学工业主要是水溶液的电化学，水的电 解过程可能叠加到任何阴极或阳极反应上，所以析氢过 电位的研究也有很大的实用价值。

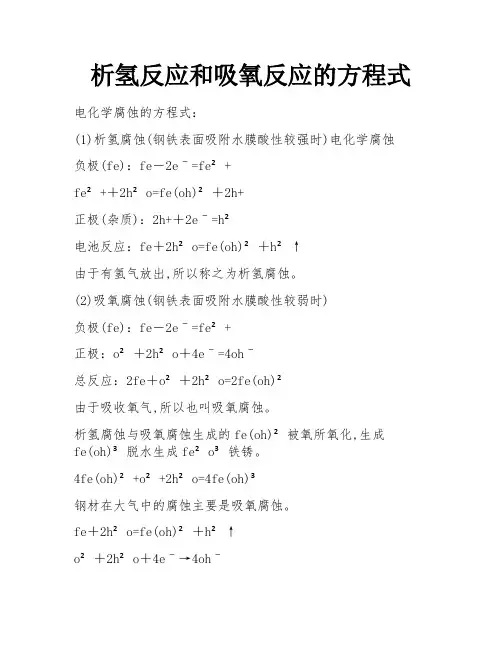

析氢反应和吸氧反应的方程式

析氢反应和吸氧反应的方程式

析氢反应和吸氧反应的方程式电化学腐蚀的方程式：
(1)析氢腐蚀(钢铁表面吸附水膜酸性较强时)电化学腐蚀
负极(fe)：fe－2eˉ=fe²+
fe²+＋2h²o=fe(oh)²＋2h+
正极(杂质)：2h+＋2eˉ=h²
电池反应：fe＋2h²o=fe(oh)²＋h²↑
由于有氢气放出,所以称之为析氢腐蚀。

(2)吸氧腐蚀(钢铁表面吸附水膜酸性较弱时)
负极(fe)：fe－2eˉ=fe²+
正极：o²＋2h²o＋4eˉ=4ohˉ
总反应：2fe＋o²＋2h²o=2fe(oh)²
由于吸收氧气,所以也叫吸氧腐蚀。

析氢腐蚀与吸氧腐蚀生成的fe(oh)²被氧所氧化,生成
fe(oh)³脱水生成fe²o³铁锈。

4fe(oh)²+o²+2h²o=4fe(oh)³
钢材在大气中的腐蚀主要是吸氧腐蚀。

fe＋2h²o=fe(oh)²＋h²↑
o²＋2h²o＋4eˉ→4ohˉ
2fe＋o²＋2h²o=2fe(oh)²；2h+＋2eˉ→h²
析氢腐蚀主要发生在强酸性环境中,而吸氧腐蚀发生在弱酸性或中性环境中。

00。

铁的吸氧腐蚀和析氢腐蚀方程式

铁的吸氧腐蚀和析氢腐蚀方程式

铁的腐蚀是一个常见的化学现象，其中最常见的两种腐蚀类型是吸氧腐蚀和析氢腐蚀。

这两种腐蚀类型都涉及到铁与周围环境的化学反应，但反应条件和产物有所不同。

首先，我们来看析氢腐蚀。

析氢腐蚀主要发生在强酸性环境中，此时铁会与氢离子发生反应，生成氢气和亚铁离子。

具体的化学方程式为：
extFe+2extH+→extFe2++extH2
这个反应是一个典型的置换反应，其中铁被氧化成亚铁离子，而氢离子被还原成氢气。

由于这个反应会释放出氢气，所以被称为析氢腐蚀。

接下来，我们来看吸氧腐蚀。

吸氧腐蚀主要发生在弱酸性、中性或碱性环境中，此时铁会与水和氧气发生反应，生成氢氧化亚铁和氢氧根离子。

具体的化学方程式为：
4extFe+3extO2+6extH2extO→4extFe(OH)2
这个反应是一个氧化还原反应，其中铁被氧化成亚铁离子，而氧气被还原成氢氧根离子。

由于这个反应需要吸收氧气，所以被称为吸氧腐蚀。

值得注意的是，氢氧化亚铁并不稳定，它会进一步与水和氧气反应生成氢氧化铁，这也是铁锈的主要成分。

总的来说，铁的吸氧腐蚀和析氢腐蚀都是铁与周围环境发生的化学反应，但反应条件和产物有所不同。

析氢腐蚀主要发生在强酸性环境中，生成氢气和亚铁离子；而吸氧腐蚀主要发生在弱酸性、中性或碱性环境中，生成氢氧化亚铁和氢氧根离子。

这两种腐蚀类型都会导致铁的损坏和失效，因此需要采取适当的措施来防止铁的腐蚀。

材料腐蚀与防护-第五章-析氢腐蚀和吸氧腐蚀.

材料腐蚀与防护-第五章-析氢腐蚀和吸氧腐蚀.

氧去极化的阴极极化曲线： 由于氧去极化的阴极过程与氧向金属表面输送过程及 氧的离子化反应有关．所以氧去极化的阴极极化曲线比较 复杂。 分为四个部分： (1)阴极过程由氧离子化反应控制，即反应速度＜ ＜传输速度。 (2) 阴极过程由氧的扩散过程控制，即传输速度＜ ＜反应速度。 随着电流密度的不断增大，氧扩散过程缓慢引起浓差 极化。 (3)阴极过程由氧的离子化反应与氧的扩散过程混 合控制，即传输速度=反应速度。 (4)阴极过程由氧去极化及氢去极化共同控制。
析氢腐蚀的特征： 1.阴极反应浓度极化较小，一般可以忽略，原因： • （1）去极化剂是带电的半径很小的氢离子，在 溶液中有较大的迁移和扩散能力； • （2）去极化浓度较大，在酸性溶液中是氢离子， 在中性和碱性溶液中是水分子；H2O+e—H+OH• （3）氢气泡的搅拌作用； 2.与PH值关系较大。 3.与金属材料的本质和表面状态有关。 4.与阴极面积有关。 5.与温度有关。
影响氧去极化腐蚀的因素： （1）氧的浓度： 极限扩散电流密度随溶解氧的浓度增加 而增加，氧去极化腐蚀速度随着氧的浓度增加而增加。 （2）流动速度： 在氧浓度一定的情况下，极限扩散电流 密度与扩散层厚度呈成反比。溶液流速增加使扩散层 厚度减小，腐蚀速度增加。腐蚀速度随溶液流速的增 加而增加。 （3）温度：通常溶液温度升高有利于提高界面反应速度。 因此，在一定的温度范围内腐蚀速度将随温度升高而 加速。 （4）盐浓度：随着盐浓度增加，溶液的电导率增大，腐 蚀速度明显加快。
5.2 吸氧腐蚀 当电解质溶液中有氧存在时，在阴极上发生氧去极化反应， 在中பைடு நூலகம்或碱性溶液中： 在酸性溶液中：
由此引起阳极金属不断溶解的现象称作氧去极化腐蚀。
许多金属及其合金在中性或碱性溶液中，在潮湿大气、 海水、土壤中都可能发生氧去极化腐蚀，甚至在流动的弱 酸性溶液中也会发生氧去极化反应。因此，与析氢腐蚀比 较，氧去极化腐蚀更为普遍和重要。

5 析氧腐蚀和吸氧腐蚀

5 析氧腐蚀和吸氧腐蚀

Fe在酸溶液中的阳极反应

表面活性低的Fe，实验测定ba=40mV， 理论计算ba=39.6mV
Fe H 2O Fe( H 2O) ad

Fe( H 2O) ad Fe(OH ) ad H Fe(OH ) ad Fe(OH ) ad e

Fe(OH ) ad RDS Fe(OH ) e Fe(OH ) H Fe2 H 2O
氢离子以扩散、迁移、 氧分子以扩散和对流， 和对流，传质速度快 传质速度慢
浓度随溶液中氢离子的 浓度随溶液温度和盐 去极化剂浓度 活度增加而增加 浓度增大而减小 极化控制类型 主要是活化极化控制 主要是浓度极化控制
以氢气泡逸出，对电极 产物OH-只能靠扩散 阴极反应产物 表面的溶液有搅拌作用 或迁移离开电极表面


吸附在金属表面的氢原子能够渗入金属， 并在金属内扩散，就有可能造成氢鼓泡、 氢脆等损害。 金属表面吸附氢原子浓度越大，则渗入 金属的氢原子越多，氢损害的危害性越 大。
阳极过程
动力学特征 在非氧化性和弱氧化性的酸性溶液中，析氢腐蚀 的阳极反应的一般形式为：

Me Me ne

n
历程比较复杂
氢离子还原反应的历程

液相传质 H H 2O H H 2O
电子转移 H e H ad
脱附
H ad H ad H 2 (化学脱附）
Had H e H2 (电化学脱附）

氢分子结合为气泡，离开电极表面。
氢损害—— 氢原子在金属的扩散
Eec E 0.0591 pH
0 c
【例5-1】
• 银在酸化到pH=3的0.1mol/L硝酸银溶液 中能否发生析氢腐蚀？如果在上述溶液中 加入1mol/L氰化钾，银能否发生腐蚀？

36 析氢腐蚀和吸氧腐蚀

36 析氢腐蚀和吸氧腐蚀
阳极控制： 加强阳极钝化，防止其活化
16
3.6.2 氧去极化腐蚀(吸氧腐蚀)
必要条件： 金属的氧化电位比氧还原反应的电位负。 EM<EO2 中、碱性溶液中氧还原反应 O2+2H2O+4e 4OH酸性溶液中反应 O2+4H++4e 2H2O
相较于氢去极化腐蚀，氧还原反应可以在正 得多的电位下进行，因此氧去极化腐蚀要更为 普遍。
9
杂质对Zn在0.25M的H2SO4溶
液中腐蚀速度的影响
吸氧图
1 2
（ ） 铝
速（
率 ；
） 铜
不 同 的
、 、杂
铅 铁质
、 、对
汞 锑锌
降 、腐
低 砷蚀
了 、速
锌 锡度
的 、的
腐 镉影
蚀 加响
速 速是
率 了不
。 锌同
的的
动力学数据
腐。 蚀 10
的 腐 蚀 过 程 。
是 高 氢 过 电 位 金 属 ， 属 于 阴 极 控 制
17
氧向金属（电极）表面的输送过程-消耗型
18
吸氧腐蚀中氧气传输的特点
• 对于氧去极化的阴极过程，浓度极化很突出，常 常占有主要地位。这是因为作为阴极去极化剂的 氧分子与氢离子的本质不同所决定的。
• （1）氧分子向电极表面的输送只能依靠对流和扩 散；
• （2）由于氧的溶解度不大，所以氧在溶液中的浓 度很小，一般为10-4mol/L；
8
四、氢去极化腐蚀概况
• 一般来说，电势较负金属在氧化性较弱的 酸和非氧化性酸中以及电极电位很负的金 属（如Mg）在中性或碱性溶液中的腐蚀都 属于氢去极化的腐蚀。
• 当金属中含有电位比金属电位更正的杂质 时，如果杂质上的氢过电位低，则阴极反 应过程将主要发生在杂质表面上进行，杂 质就成为阴极区。此时，杂质的氢过电位 的高低对基体金属的腐蚀有很大影响。

析氢、吸氧腐蚀

析氢、吸氧腐蚀

金属的电化学腐蚀的实质是金属、金属中的杂质（或合金）与金属表面的水膜形成了无数微小的原电池，较活泼的金属作为负极，失去电子被氧化而发生腐蚀。

以钢铁在潮湿的空气中生锈威力，在潮湿的空气里，钢铁的表面会吸附一层薄薄得水膜，水膜里溶有CO2、SO2、H2S等气体，使水膜里含有一定量的H+，如果水膜的酸性较弱或呈中性，也会溶有一定量的氧气。

结果在钢铁表面形成了一层电解质溶液的薄膜，它跟钢铁里的铁和少量的碳恰好构成原电池。

这些微小的原电池遍布钢铁的表面，在这些原电池里，铁是负极，碳是正极，因此，铁被氧化而生锈。

通常有两类腐蚀：
1、析氢腐蚀：若电解质溶液酸性较强，则发生析氢腐蚀。

负极：Fe—2e— = Fe2+ 正极：2H++2e—= H2↑
总：Fe+2H+=Fe2++H2↑
2、吸氧腐蚀：若电解质溶液酸性很弱或呈中性，则发生吸氧腐蚀。

负极：2Fe—4e— = 2Fe2+ 正极：2H2O+O2+4e— = 4OH—
总：2Fe+O2+2H2O=2Fe（OH）2
Fe（OH）2继续与空气中的O2反应生成Fe（OH）3，再进一步形成铁锈（Fe3O4·H2O）铁锈稀松的覆盖在钢铁表面，不能阻止钢铁进一步被腐蚀。

吸氧腐蚀是金属腐蚀的主要形式。

纯铁的抗腐蚀能力很强。

【知识解析】析氢腐蚀和吸氧腐蚀的比较-完整版课件

【知识解析】析氢腐蚀和吸氧腐蚀的比较-完整版课件
吸氧腐蚀比析氢腐蚀更普遍
典例详析
例3－10（2020浙江浙东北联盟期中） 利用如图所示装置进行实验，开始时，a、b管中液面相平，密封好，放置一段时间 。下列说法不正确的是（C ） A．a管内发生吸氧腐蚀，b管内发生析氢腐蚀 B．一段时间后，a管内液面高于b管内液面 C．a管内溶液的pH增大，b管内溶液的pH减小 D．a、b管内具有的相同的电极反应式为Fe－2e－ === Fe2＋
Fe失去电子成为Fe2＋进入溶
Fe失去电子成为Fe2＋进入溶液，Fe失
液，Fe失去的电子流入C极，
去的电子流入C极，H＋移向C极，与C
极上的电子结合成H2从溶液中析出
O2在C极上获得电子成为OH －进入溶液
其他反应及产物 普遍性
Fe2＋＋2OH===Fe（OH）2↓ 4Fe（OH）2＋O2＋2H2O===4Fe（OH）3 2Fe（OH）3===Fe2O3·xH2O＋（3－x）H2O
再见
典例详析
解析：U形管左侧是中性溶液，生铁丝发生吸氧腐蚀，右侧是酸性溶液，生铁丝发 生析氢腐蚀，故A正确。U形管左侧发生吸氧腐蚀，导致a管内气体压强减小，U形管 右侧发生析氢腐蚀，生成氢气，导致b管内气体压强增大，一段时间后，a管内液面 高于b管内液面，故B正确。a管内铁失电子生成亚铁离子，氧气得电子和水反应生成 氢氧根离子，a管内总反应为2Fe＋O2＋2H2O === 2Fe（OH）2，反应过程中消耗水 ，但因电解质溶液呈中性，所以a管内溶液的pH不变；b管内发生析氢腐蚀，消耗H＋ ，溶液的pH增大，故C错误。a、b管内构成的原电池中，铁都作负极，具有相同的 电极反应式：Fe－2e－ === Fe2＋，故D正确。
析氢腐蚀和吸氧腐蚀的比较
类型 形成条件 电解质溶液 负极反应 正极反应

析氢腐蚀与吸氧腐蚀

析氢腐蚀与吸氧腐蚀

3．溶液中中性分子的还原反应 如：
吸氧反应
O2 +H2O+4e 4OH
氯的还原反应
Cl2 2e 2Cl
2
4．不溶性化合物的还原反应 如：
Fe(OH)3 +e Fe(OH)2 OH
或
Fe3O4 H2O 2e FeO 2OH
5．有机化合物的还原反应 如：
RO 4e 4H RH2 H2O
密度 iH0 不同；有的则是因析
氢反应机理不同引起的。而bH 的值则大致相同。
7
不同金属上析氢反应的交换电流密度
根据aH值的大小可将常用电极材料大致分为三类： 1）氢在其上析出具有高过电位的金属(aH≈1.0~1.6V)，如Pb,Hg,Cd,Zn,Sn等。 2）氢在其上析出具有中过电位的金属(aH≈0.5~1.0V)，如Fe,Co,Ni,Cu等。 3）氢在其上析出具有低过电位的金属(aH≈0.1~0.5V)，如Pt,Pd,W等。
，当溶液PH=7，25℃时
pO2 p
0.21
在酸性溶液中，如果发生氧的还原，其反应为
16
其平衡电位为：
若pH=6，则 EO2，H /H2O 0.865V 。不难看出，由于溶氧的中，碱性及酸性 环境中的氧电位比氢电位还高，又由于中，碱性环境占据了腐蚀环境的绝 大部分，所以以析氢腐蚀相比，溶氧腐蚀具更重要的意义。
铁和碳钢的析氢腐蚀（混合控制）
13
五、减小析氢腐蚀的途径 金属的析氢腐蚀通常为阴极控制或阴、阳极混合控制，腐蚀速度主要取决 于析氢过电位的大小。析氢过电位大则析氢腐蚀速度就小。因此，为了减 小或防止析氢腐蚀，通常可采用如下的方法：
（1）改变金属材料的成分，加人析氢过电位高的成分，如在钢中加锌等。 （2）减小或清除金属中的有害杂质，特别是析氢过电位小的杂质。 （3）对金属所处的环境添加缓蚀剂。 （4）降低活性阳离子成分如 Cl 、S2 等。 （5）设法减小阴极面积。

析氢腐蚀和吸氧腐蚀

析氢腐蚀和吸氧腐蚀

析氢腐蚀和吸氧腐蚀
从动力学角度而言，析氢腐蚀比吸氧腐蚀进行得更快，一旦发生了析氢腐蚀，往往会造成很大的损失。

但是，在溶液中不论是碱性及酸性环境，氧电位都比氢电位高，而且中性、碱性环境占据了腐蚀环境的绝大部分（这种情况下析氢腐蚀不发生），所以以析氢腐蚀相比，吸氧腐蚀具更重要的意义。

析氢腐蚀，指的是钢铁制品在酸性较强的溶液中与质子反应发生时放出氢气的腐蚀。

如果钢铁制品使用不当或者保管不合理的话，它就会在潮湿空气中，吸附空气中的水蒸气而形成一层薄薄的水膜。

这层水膜中无疑可以吸收空气中的二氧化碳。

而二氧化碳与水反应生产的碳酸，又会使得使水里的氢离子增多。

这就构成无数个以铁为负极、碳为正极、酸性水膜为电解质溶液的微小原电池。

析氢腐蚀发生的速率很快。

（这个反应首先是个原电池反应，而且反应面积大，同时生成的氢气可以很快脱离体系，反应速率能不快么。

）吸氧腐蚀是指金属在酸性很弱或中性溶液里，空气里的氧气溶解于金属表面水膜中而发生的电化学腐蚀。

这个反应速率取决于
氧穿过空气/溶液界面进入溶液；
在溶液对流作用下，氧迁移到阴极表面附近；
在扩散层范围内，氧在浓度梯度作用下扩散到阴极表面；
在阴极表面氧分子发生还原反应，也叫氧的离子化反应。

这四个步骤显然比析氢腐蚀的步骤多且慢。

但在热力学的角度而言，它发生的趋势更大，而且应用的范围更广，所以就更有意义咯。

析氢腐蚀和吸氧腐蚀

析氢腐蚀和吸氧腐蚀
某
些
电
电极材料
电极反应
溶液
io(安培/厘米2)
极
反
应
Hg
H++e=1/2H2
1.0NH2SO4
5x10-13
的 交 换
Pt Ag
H++e=1/2H2 Ag++e=Ag
0.2NH2SO4 100g/lAgNo3
10-3 1.1x10-2
电
Cd
1/2Cd2++e=1/2Cd 160g/lCdSO4 1.4x10-2
2. 吸氧腐蚀
• 发生吸氧腐蚀的体系 (1) 所有负电性金属在含溶解氧的水溶液中都能
发生。 (2) 某些正电性金属(如Cu)在含溶解氧的酸性和
中性溶液中能发生吸氧腐蚀。 • 阴极过程 液相传质步骤 : (1)氧由气相通过界面进入水溶液 (2)氧借助于对流和扩散通过溶液主体层 (3)氧借助于扩散通过扩散层达到金属表面
( .2 / ) ( .2 / )
腐
蚀 速
200
度 175
时 小 150
米 125
克 100
腐 蚀 速 20000 度 时 小 15000
米 克 10000
75
50
5000
5
0
0.4 0.8 1.2 1.6 3.3
C.%
含碳量对铁碳合金在20%硫酸(25摄氏度) 中腐蚀速度的影响
0
0.4 0.8 1.2 1.6 3.3
(3) 腐蚀电位位于阴极极化曲线的析氢反应 平衡电位以下，在自然腐蚀状态，阴极反 应包括O2还原反应和H+还原反应。如Mg在 中性溶液中的腐蚀。
• 氧扩散控制吸氧腐蚀的特征

析氢腐蚀和吸氧腐蚀的区别

析氢腐蚀和吸氧腐蚀的区别

析氢腐蚀和吸氧腐蚀的区别二者的腐蚀环境不同，一般来讲，析氢腐蚀的腐蚀环境是由含水、湿度高的空气组成，而吸氧腐蚀则是在大气中进行的。

1、析氢腐蚀和吸氧腐蚀的区别如果说有哪些金属容易发生析氢腐蚀，那么这个说法是对的，不过有的时候这个判断并不正确，因为有些材料，其他的条件都满足了，但是还是会产生析氢腐蚀。

例如在海水中工作的船舶，它们就很容易发生析氢腐蚀。

而有些材料，即使是在空气中也能发生析氢腐蚀。

析氢腐蚀在日常生活中比较少见，所以人们往往认为它只发生在不纯的物质中，或是没有干燥处理好的设备里。

而吸氧腐蚀则更常见，尤其是石油开采的地方，到处都有。

我们常见的不锈钢制品，其实就是不锈钢，也会发生吸氧腐蚀。

2、氢在钢中存在形态不同。

在海水中，水是分子，水分子与氢离子结合，形成氢分子，而且极不稳定，水分子互相碰撞而消失；在大气中，空气是无数分子的集合体，而且非常不稳定，因此经常会看到大量的水分子不停地碰撞而消失的情况，甚至许多分子相互接触而形成微尘状态。

根据分析，从腐蚀电池原理上分析，钢铁在含酸性物质的水溶液中比在空气中更容易受到腐蚀，主要原因是：析氢腐蚀的发生取决于氢离子的浓度，而且最低氢离子浓度要求为5×10^-4～5×10^-5 mol/L。

若水中含有2 mol/L的氢离子时，钢铁表面就开始出现钝化膜，使腐蚀减速，故通常把水中氢离子浓度作为衡量腐蚀程度的指标。

空气中，通常要求的氢离子浓度较小，约为0.01～0.03mol/L。

3、吸氧腐蚀和析氢腐蚀的形成条件也不相同。

吸氧腐蚀，指金属表面溶解氧浓度低于其钝化膜允许的氧浓度的条件下发生的腐蚀。

例如，海水中的Fe－ 2×10-3～Fe－ 4×10-2。

若温度较低， Fe表面发生析氢腐蚀的结果是Fe－ 4×10-2转变为Fe。

吸氧腐蚀有两种情况，一种是在低于其电极电位的低氧化状态下发生的，称为欠氧化吸氧腐蚀；另一种是在高于其电极电位的过氧化状态下发生的，称为过氧化吸氧腐蚀。

第五章 析氢腐蚀和吸氧腐蚀

第五章 析氢腐蚀和吸氧腐蚀

由阴极极化的本质可知，凡能在阴极上吸收电子的 过程（即阴极还原反应）都可以构成金属电化学腐蚀的 阴极过程。
阴极上吸收电子的还原反应大致有以下几类：
1.溶液中阳离子的还原反应 如:
析氢反应:
2H 2e H 2
金属离子的沉积反应: Cu2 2e Cu
金属离子的变价反应: Fe3 e Fe2
表5-1 不同金属上析氢反应的Tafel常数aH和bH/值
金 属 酸性溶液
碱性溶液 金 属 酸性溶液
碱性溶液
aH/(V) bH/(V) aH/(V) bH/(V)
aH/(V) bH/(V) aH/(V) bH/(V)
Pt 0.10 0.03 0.31 0.10 Cu 0.87 0.12 0.96 0.12
Ti 0.82 0.14 0.83 0.14 Tl 1.55 0.14
Bi 0.84 0.12
Pb 1.56 0.11 1.36 0.25
由表5-1可以看到， a H的数值对不同金属来说变 化很大，由铂0.10V到铅1.56V，这主要是因为不同 金属上析氢反应的交换电流密度不同，见表5-2；有 的则是因析氢反应机理不同引起的。
Mo 0.66 0.08 0.67 0.14 Sn 1.20 0.13 1.28 0.23
Fe 0.70 0.12 0.76 0.11 Zn 1.24 0.12 1.20 0.12
Mn 0.80 0.10 0.90 0.12 Cd 1.40 0.12 1.05 0.16
Nb 0.80 0.10
Hg 1.41 0.114 1.54 0.11
H 与 lgic成线性关系
H aH bH lg iC
(5-11)
这一关系式是塔菲尔于1905年通过对析氢反应的大 量实验总结出来的。对析氢过电位的研究能够查明析氢 的机理，因此有很大的理论价值。对析氢过电位所确定 的一些规律能够部分地扩大应用于其他电化学反应的动 力学，这就大大地提高了研究析氢过电位的理论意义。

析氢腐蚀与吸氧腐蚀

析氢腐蚀与吸氧腐蚀

2.4.2 析氢电位
析氢电位等于情的平衡电位与析氢过电位之差。
析氢过电位 ɧH与氢离子的阴极 去极化的过程，电极的材 料和溶液 组成等因素有关
2.4.3 析氢腐蚀的控制过程
1. ★阴极控制：腐蚀速度主要取决于析氢过电位的大小。 例如：锌在酸中的溶解就是阴极控制下的析氢腐蚀。 2. ★阳极控制：阳极控制的析氢腐蚀主要是铝、不锈钢等钝化金属在稀 酸中的腐蚀。 3. ★混合控制 ：阴、阳极极化大致相同。 例如：铁和钢在酸性溶液中的 析氢腐蚀中为阴、阳极混合控 制。
2.4.2.1 吸氧腐蚀的必要条件
吸氧腐蚀：以氧还原反应为阴极过程的金属腐蚀。
必要条件：金属的电位金属的电位比氧还原反应的电位负
2.4.2.2 氧的阴极还原过程及其过电位
★在中性和碱性溶液中氧分子的还原反应为: O2＋2H2O＋4e 4OH－ ★在酸性溶液中氧分子的还原反应为: O2＋4H+＋4e 2H2O ★在温度25℃, 氧压强po2=1atm条件下,以上两反应 的平衡电位均为 EO2=1.229-0.059pH ★整个吸氧的阴极过程可分为以下几个分步骤： 1）氧向电极表面输送； 2）氧吸附在电极表面上； 3）氧离子化。
2.4.2.3 吸氧腐蚀的控制过程及特点
1）如果腐蚀金属在溶液中的电位较正，腐蚀过程 中氧的传递速度又很大，则金属腐蚀速 度主要由氧在电极上的放电速度（吸氧阴极反应速度)决定，属于活化极化控制。
2）如果腐蚀金属在溶液中的电位非常负，如Zn、 Mn等，阴极过程将由氧去极化（吸氧反 应）和 氢离子去极化（析氢反应）两个反应共同组成。 3）如果腐蚀金属在溶液中的电位较负，如碳钢,处于活性溶解状态而氧的传输速度又有限 ，则金 属腐蚀速度受浓度极化控制，由氧的极限扩散电流密度决定。腐蚀？ 2、析氢腐蚀和吸氧腐蚀的必要条件分别是什么？ 3、析氢腐蚀和吸氧腐蚀的影响因素有哪些？ 4、析氢腐蚀和吸氧腐蚀的过程是否可控？控制方式有哪些？
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
析氢腐蚀是一种电化学腐蚀过程，主要发生在某些金属与酸性溶液接触时。其发生体系需满足能量条件，即金属的电极电位低于氢离子的电极电位。根据金属的活泼性，析氢腐蚀可发生在活泼金属、中等活泼金属，甚至在含有络合剂时，正电性金属也可能发生。在析氢腐蚀过程中，阴极反应主要为例，当pH小于3时，阴极反应受活化极化控制。此外，析氢腐蚀的动力学特征包括氢过电位和Tafel斜率，它们分别反映了金属电极材料对析氢反应的影响以及反应的动力学行为。氢过电位与交换电流密度密切相关，而Tafel斜率则与金属材料和溶液关系较小。通过深入研究这些参数，我们可以更好地理解析氢腐蚀的机理，并为防腐工作提供理论依据。
