工程图纸设计制度一、总则1. 为规范工程图纸设计，保证设计质量，确保施工顺利进行，特制定本制度。
2. 本制度适用于工程设计单位内部，所有设计人员必须严格遵守。
3. 工程图纸设计制度由设计单位负责人负责制定和修订。
4. 设计单位应设立质量管理部门，对图纸设计过程进行监督和管理。
二、设计人员要求1. 设计人员必须具备设计相关专业知识和技能，持有相关资格证书。
2. 设计人员应不断学习和提升自己的设计能力，保持与时俱进。
3. 设计人员应具有团队合作精神，与其他设计人员密切配合，共同完成设计任务。
4. 设计人员应具有责任心和工作积极性，保证设计质量。
5. 设计人员应遵守工作纪律，按时完成任务，不得擅自变更设计方案。
6. 设计人员应保护工作环境，保证设计资料的安全性和保密性。
三、工程图纸设计流程1. 工程设计单位接到设计任务后，由负责人安排设计人员进行设计方案的讨论和确定。
2. 设计人员按照设计方案进行初步设计，并进行初步审查。
设计质量不合格的，应及时进行修改。
3. 设计人员完成初步设计后，进行细化设计，绘制详细的图纸和施工图。
4. 细化设计完成后，进行最终审查并交付质量管理部门审核。
5. 质量管理部门对设计文件进行审核，如发现问题应及时指出，待修改完善后方可签发。
6. 审查通过的设计文件交付业主或施工单位使用，施工单位应按照设计文件进行施工。
四、图纸设计要求1. 工程设计图纸应符合国家相关标准和规范要求。
2. 工程设计图纸应清晰明了，文字和图形应当精确无误。
3. 工程设计图纸应包括设计说明、总平面图、结构图、布局图等必要内容。
4. 工程设计图纸应标明设计单位名称、设计人员姓名、设计日期等必要信息。
5. 工程设计图纸应经过仔细审查，确保设计质量。
6. 工程设计图纸应定期进行修订和更新，保持与实际施工的一致性。
五、图纸存档管理1. 工程设计图纸应按项目和时间顺序归档管理，确保设计文件的完整性和安全性。
2. 设计文件的存档管理应由专人负责，确保设计文件的可查阅性和保密性。
景观设计工程图的表达与规范课件 (一)景观设计工程图是展现景观设计方案的图纸，它是景观设计师将景观方案转化为施工图的体现。
因此，一张好的景观设计工程图，不仅要有良好的表达效果，还需要满足一定的规范和约束。
本文将就景观设计工程图的表达和规范进行阐述。
一、景观设计工程图的表达景观设计工程图是景观设计师将设计方案转化为施工过程中所需要的图纸。
因此，景观设计工程图的表达要准确、清晰。
下面从几个方面来阐述：1.线条表达。
在景观设计工程图中，线条的表达是必不可少的。
因此，线条的粗细、颜色、形状等都需要仔细处理。
例如，表示花坛的线条要比表示道路的线条细。
2.色彩表达。
景观设计工程图中的色彩表达是非常重要的。
正确的色彩表达可以有效地传达设计师的意图。
同时，色彩搭配也需要合理。
例如，绿色代表植物，棕色代表路面等。
3.文字表达。
景观设计工程图中也需要文字表达。
这些文字需要清晰、简明、准确。
需要注意的是，字体的大小、颜色等也需要经过仔细处理。
二、景观设计工程图的规范景观设计工程图的规范包括文本规范、图形规范以及标注规范等。
下面我们就具体来看。
1.文本规范。
文本规范主要是指文本的设计和使用规范。
在景观设计工程图中，字体的大小、颜色、粗细等需要符合规范。
另外，文字的语言也需要简明、易懂。
2.图形规范。
图形规范主要是指各种图形的设计和使用规范。
例如，表示花坛的图形需要与表示道路的图形有所区别。
同时，图形需要符合图例说明。
3.标注规范。
标注规范主要是指在景观设计工程图中所涉及到的标注的规范。
例如，要准确标注设计的位置、尺寸等信息。
标注需要简明、完整。
总之，景观设计工程图是景观设计过程中非常重要的一环。
设计师需要有透彻的设计思路和严谨的制图规范，才能够将理想的设计方案转化为卓越的景观设计工程图。
工程图纸规章制度第一章总则第一条为规范和统一工程图纸设计和绘制工作，保证工程施工的顺利进行，维护工程质量和安全，制订本规章制度。
第二条工程图纸是工程设计的重要成果之一，承载了工程设计方案的全部内容。
设计师在设计施工过程中必须严格按照图纸要求进行。
第三条工程图纸包括建筑施工图、结构施工图、给排水施工图、电气施工图等，具体图纸内容由设计部门根据实际情况确定。
第四条工程图纸的绘制必须统一规范，标准化，确保图纸的准确性和可读性。
第二章工程图纸的设计要求第五条工程图纸必须按照国家和行业标准进行设计，同时考虑实际施工情况进行合理调整。
第六条工程图纸中的文字、标注、符号等必须清晰准确，任何部分不得含糊不清，避免产生歧义。
第七条工程图纸的比例必须符合实际需要，同时保证图纸的版面整洁美观。
第八条工程图纸必须包含完整的图例说明，以便施工人员准确理解图纸内容。
第九条工程图纸中的尺寸、线型、标高等必须符合实际施工需要，确保设计的合理性和施工的可行性。
第十条工程图纸中的注记、图例必须清晰易懂，不得使用模糊的语言或图形。
第十一条工程图纸必须包含详细的材料、规格、数量、质量标准等信息，以便施工单位准确了解需要使用的材料。
第三章工程图纸的编制程序第十二条工程图纸的编制必须由具有相应资质的专业设计人员完成，设计人员必须具备扎实的专业知识和丰富的经验。
第十三条工程图纸的编制必须经过设计负责人和质量检查人员的审查确认，确保图纸的准确性和合理性。
第十四条工程图纸的审查确认必须在设计完成之后及时进行，确保施工单位及时得到图纸并开始施工工作。
第十五条工程图纸的变更必须经过设计负责人的书面确认，变更后的图纸必须重新审查确认并通知施工单位。
第四章工程图纸的保管和管理第十六条工程图纸必须妥善保管，严禁随意挪移、涂改或丢失，如有发现问题必须及时汇报。
第十七条工程图纸必须按照规定的时间进行定期检查和更新，确保图纸内容的有效性和准确性。
第十八条工程图纸的管理必须严格按照规章制度进行，任何单位和个人不得擅自修改或篡改图纸内容。
景观工程设计制图规范.第一章：编制依据1、《总图制图标准》；2、《建筑制图标准》；3、AutoCAD 2004制图标准；4、天正建筑6.0制图标准；5、景观工程施工图设计流程。
第二章：制图规范一、图纸幅面（简称图幅）：国家标准工程图图纸幅面及图框尺寸：幅面代号尺寸代号 A0 A1 A2 A3 A4B x L 841x1189 594x841 420x594 297x420 210x297C 10 5A 25注：表中尺寸单位为毫米（mm）。
加长图幅为标准图框根据图纸内容需要在长向（L边）加长L/4的整数倍，A4图一般无加长图幅。
总工办已制作有A3-A0幅面的标准图框及加长图框，可直接调用。
(标准图框保存位置：T：/ 总工办 / 标准图框。
)考虑到施工过程中翻阅图纸的方便，除总图部分采用A2-A0图幅（视图纸内容需要，同套图纸统一）外，其它详图图纸采用A3图幅。
根据图纸量可分册装订。
二、图纸标题栏（简称图标）：1、图标内容包括：(1).公司名称：为中文公司名称；(2.)业主、工程名称：填写业主名称和工程名称；(3).图纸签发参考：填写图纸签发的序号、说明、日期；(4).版权：中英文注名的版式权归属权；(5).设计阶段：填写本套所秘史的设计阶段；(6).签名区：包括a.项目主持：由项目设计主持人签字，b.设计：由本张图的设计者签字，c.制图：由本张图的绘制者签字，d.校核：由本张图纸的校对者签字；e.审核：由本张图的审核者签字。
2、标准图标示例：三、绘图比例：选定图幅后，根据本张图纸要表达的内容选定绘图比例。
绘图比例：常用比例 1：1 ， 1：2 ， 1：5 ， 1：10 ， 1：20 ， 1：50 ，1：100 ， 1：200 ， 1：500 ， 1：1000 ， 1：2000 ， 1：5000 ，1：10000 ， 1：20000 ， 1：50000 ， 1：100000 ， 1：200000可用比例 1：3 ， 1：15 ， 1：25 ， 1：30 ， 1：40 ， 1：60 ，1：150 ， 1：250 ， 1：300 ， 1：400 ， 1：600 ，1：1500 ， 1：2500 ， 1：3000 ， 1：4000 ， 1：6000 ，1：15000 ， 1：30000四、图形线：根据图纸内容及其复杂程度要选用合适的线型及线宽来区分图纸内容的主次。
工程图最新标准规范工程图最新标准规范是确保工程设计准确性和一致性的关键，它涵盖了从图纸的制作到审查的各个环节。
以下是一些关键点，用于指导工程师和设计师在遵循最新标准规范时应注意的事项：1. 图纸格式：所有工程图纸应遵循国际标准（如ISO或ANSI）规定的图纸尺寸和比例。
图纸应清晰地标识出标题栏，包括项目名称、图纸编号、日期、比例、设计师签名等信息。
2. 图层管理：使用图层管理以确保图纸的可读性和修改的便捷性。
每个图层应有明确的命名规则，以区分不同的设计元素，如结构、电气、管道等。
3. 线型和线宽：根据ISO或ANSI标准，使用不同的线型和线宽来表示不同的设计元素，如中心线、轮廓线、隐藏线等。
4. 尺寸标注：尺寸应清晰、准确，并遵循标准标注规则。
尺寸线应与所标注的元素平行或垂直，尺寸数字应放置在尺寸线的中点。
5. 公差标注：所有尺寸都应标注公差，以保证制造过程中的精度要求。
公差应根据ISO或ANSI标准进行标注。
6. 材料标注：图纸上应明确标注所需材料的类型、等级和规格，以确保材料的正确使用。
7. 焊接和连接符号：焊接和连接的符号应遵循焊接标准，清晰地表示焊接类型、尺寸和方向。
8. 注释和说明：所有特殊要求和说明应以注释的形式出现在图纸上，确保施工人员能够理解设计意图。
9. 图纸审查：在图纸发布前，应进行严格的内部审查，确保所有设计元素符合规范要求，没有遗漏或错误。
10. 电子图纸：随着技术的发展，电子图纸的使用越来越普遍。
确保电子图纸格式兼容，且能够在不同的设备和软件中打开和编辑。
11. 更新和修订：工程图应定期更新，以反映设计变更和修订。
所有修订都应清晰地标注在图纸上，并记录修订日期和修订人。
12. 可持续性：在设计过程中考虑环境影响，使用可持续材料和设计方法，以减少对环境的负面影响。
13. 安全标准：确保所有设计符合当地的安全法规和标准，包括但不限于建筑安全、电气安全和机械安全。
14. 国际合作：在跨国项目中，应考虑不同国家的工程标准和规范，确保设计在全球范围内的适用性。

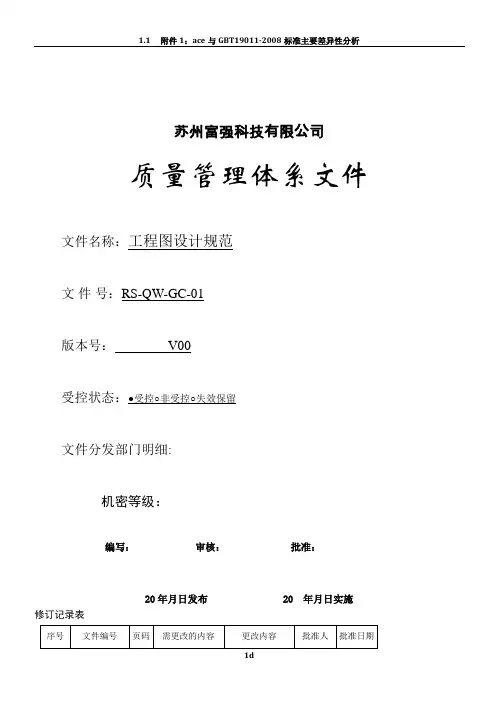

苏州富强科技有限公司质量管理体系文件文件名称：工程图设计规范文件号：RS-QW-GC-01版本号：V00受控状态：●受控○非受控○失效保留文件分发部门明细:机密等级：编写：审核：批准：20年月日发布 20 年月日实施修订记录表一、工程图布局1.1图纸内容布局（如图1-1）图1-11.1.1主视图给出了主要信息；1.1.2对于理解不是必需的部件边缘线和断裂线可以在图纸中省略；1.1.3对于明确描述所必需的视图, 局部视图和剖视图要表达出来；1.1.4每个尺寸和局部图只描述一次；1.1.5按大小情况而定，全剖视图，半剖视图或者局部剖视图都是可能的；1.1.6对于简单部件优先选择半剖视或局部剖视(如环、简单的旋转部件)；1.1.7工件的布局和尺寸需占满工程图的85％的空间；1.2 视角法和统一的符号规定（如图1-2）具体规定请参考标准GB/T 4458.1-2002来执行。
公司规定使用第1视角法，此视角法是按标准最常使用的。
一个部件的主视图是按照工作位置，加工位置或者安装位置来选择的。
以正视图为(a)基准,另外的视图按照以下方式布置:俯视图(b) 在正下方仰视图(e) 在正上方左视图(c) 在正右方右视图(d) 在正左方后视图(f) 允许在正右方或在正左方图1-21.3 视图，投影，剖视图，局部视图（如图1-3）请遵循 GB/T4458.6-2002机械制图图样画法剖视图和断面图1.3.1 剖面用两个大写字母标记；1.3.2 用箭头标记投射方向；1.3.3 剖面用所给的字母命名，图示在系统内会自动给出；1.3.4 投影视图尽量少，但是要把部件完整的描述出来就可以；1.3.5 局部视图, 剖面视图要画在离此局部或离剖切位置较近的地方；1.3.6 图面尺寸尽量标注在剖视图或局部视图上；1.4 3D-视图1.4.1复杂的零件需出3D视图，3D视图需放在标题栏上方靠右，并将容易加工出错或者比较复杂的特征显示出来。
1.目的本标准规定了结构设计中对2D文档的要求,以便保持2D图之一致性统一性,提升设计品质2.范畴本标准适用于科尔设计有限公司所有产品3.定义3.1零件:不采用任何装配工序由同一种名称和牌号的材料加工而成的单一成品;3.2部件:是用装配工序把组成部分（零件、分部件）连接（螺纹连接、铰接、焊接、热压、粘结）而成的成品3.3整件:是用装配工序把组成部分（零件、部件）连接而成的成品。
整件是级别最高的部件3.4通用件:是在不同类型或同类型不同规格的产品中互换的零、部件4.图样基本要求4.1总则4.1.1图样必须按照有关制图的国家标准及其它标准或规定绘制,达到正确、完整、统一、清晰4.1.2图样上名词、术语、代号、文字、图形符号及结构要素，均应符合有关标准或规定。
4.1.3计量单位符合国标,并约定表示物理量数值的阿拉伯数字后写上国际单位符号。
4.1.4图样上的视图与技术要求合起来，应能表明产品和零、部件的结构、轮廓及制造、检验时所必须的技术依据4.1.5图样在能清楚表达产品和零、部件的结构、轮廓、尺寸及各部分相互关系的前提下，视图的数量应尽量少4.1.6图样上的产品及零、部件名称，应符合有关标准或规定，如无规定时，尽量简短、确切，若该名称在其它相关技术文件上出现时，应完全一致4.1.7约定采用第三视角画法,当客户有特别说明时,可以采用第一视角画法4.2零件图的要求零件图是制造与检验零件用的图样，应包括必要的数据和技术要求。
4.2.1每个专用零件图应绘制单独零件图样4.2.2材料和零件组成一体时（如双色注塑），其附属在零件上的成形材料，可以在技术要求里说明4.2.3零件图一般根据装配时所需要的形状、尺寸和表面粗糙度绘制。
零件在装配过程中加工的尺寸，应标注在装配图上，如必须在零件图中标注时，应在有关尺寸旁注明“配作”等字样或在技术要求中说明。
装配尺寸链的补偿量，一般标注在有关零件图上4.2.4两个相互对称的零件，一般应分别绘制图样4.2.5必须整体加工的成对或成组使用而又相同的分切零件，允许视为一个零件绘制在一张图样上，标注一个代号，视图上分切处的连线，用粗实线连接4.2.6单个使用而采取整体加工比较合理的零件，在视图中一般可用双点划线表示零件以外的整体部分。
4.2.7零件有正反面（如镜片）或加工方向要求时，应在视图上标注或技术要求中说明。
4.2.8图样上的尺寸一般从结构基准面开始标注，并尽可能与加工基准面一致，还要考虑检验此尺寸的可能性。
4.2.9图样上对局部要素有特殊要求（如不准做拔模斜度、棱边）及标记时，应在所指部位近旁标注说明。
4.3装配图的要求4.3.1装配图是表达产品中部件与部件，部件与零件或零件间连接的图样，应包括装配（加工）与检验所必需的数据和技术要求。
产品装配图亦称总装配图。
4.3.2产品、部件装配图一般包括下列内容：4.3.2.1产品或部件结构及装配关系的图形；4.3.2.2主要装配尺寸和配合代号；装配时需加工的尺寸、极限偏差、表面质量；产品或部件的外形尺寸、连接尺寸及技术要求等4.3.2.3组成零部件的明细栏,4.4爆炸图的要求爆炸图是表达产品组成部分结构概况、相对位置和外形样式的图样,其内容包含:4.4.1零部件3D外形轮廓及其相对安装位置图形；4.4.2明细栏,其中内容应与一级BOM一致5.有关机械制图的规定5.1比例采用GB/T14690之规定,尽可能选用优先系列,比例一般应标注在标题栏的比例栏内。
必要时可在视图名称的下方或右侧标注比例。
5.2字符5.2.1英文字符及数字写成Romans样式,汉字写成仿宋体，字高不小于3.0mm5.2.2字符高度优先系列：2.0mm、2.5mm、3.0mm、5mm5.2.3用作指数、分数、极限偏差、注脚等的字及字母，一般应采用小一号的字体。
5.2.4字符约定采用直体，不用斜体。
5.3图线5.3.1轴线、对称中心线、断开线伸出轮廓线的部分为2mm～3mm,ACAD图档中约定为红色,图层Centre,见(图1）。
图15.3.2有特殊要求的表面用粗点划线表示,ACAD图档中约定为蓝色,见(图2）。
图25.4图线的宽度5.4.1粗实线线宽取0.3mm，细实线线宽取0.10mm。
5.4.2焊缝符号、表面粗糙度符号、形状和位置公差符号等的线宽按0.3mm5.4.3图线的其它内容符合GB/T4457.4-84。
5.5图框5.5.1采用统一的样式,根据目前公司产品特征,制定A3,A4两种,见附件1,附件25.5.2标题栏及版本更新纪录必须逐一填写,零件料号可不填写5.5.3技术要求写在图面左下角5.6明细栏5.6.1明细栏一般应置于标题栏的上方，按照GB/T10609.2－89，当明细栏在装配图中放不下时可作装配图的附页，5.6.2明细栏填写的内容包括：5.6.2.1序号：填装配图上相应组成部分的序号；5.6.2.2图档名:即文件存档名称,必须符合[文档命名规则]之规定5.6.2.3名称：填装配图上相应组成部分的名称，其名称必须符合[文档命名规则]之规定5.6.2.4数量：填各相应组成部分在装配图中所需的件数，5.6.2.5备注：填必要的补充说明（如表面处理、标准件规格、借用、无图等）。
5.6.3明细栏的字体为宋体，字高为2.0mm。
6.图样画法6.1视图在同一张图纸内，视图按标准位置配置时，一律不标注视图的名称，否则应在视图的上方注明“X向”。
6.2表示视图方向箭头的尺寸规定：6.2.1约定采用(图5)形式,6.2.2表示视图方向、剖切符号的字符高度按3mm，符号使用的粗实线按0.3mm,如(5)图56.3放大图中比例的标注放大图中比例的标注形式，采用图6的形式图66.4简化表示法简化表示法可以减少绘图工作量，提高设计效率及图样的清晰度，加快设计进程,尤其是本公司采用的图幅较小，应大力提倡简化表示法。
简化原则：6.4.1简化必须保证不致引起误解和不会产生理解的多意性,在此前提下，应力求制图简便；6.4.2便于识读和绘制，注重简化的综合效果；6.4.3应避免不必要的视图和剖视图；6.4.4在不致引起误解时,应避免使用虚线表示不可见的结构；6.4.5尽可能使用有关标准中规定的符号，表达设计要求；6.4.6尽可能减少相同结构要素的重复绘制6.4.6在装配图中可假想将某些零件拆卸后绘制,同时加注“拆去XX”6.4.7对于尺寸相同的重复要素，可仅在一个要素上注出其尺寸和数量6.5尺寸标注6.5.1零部件的每一尺寸只标注一次，并应标注在反映该结构最清晰的图形上，既不要出现多余尺寸，也不要漏尺寸。
零件图中参考尺寸加“REF.”“表示。
6.5.2尽可能考虑“基准统一”，装配基准、加工基准、与测量基准的统一，有利于生产，有利于产品质量。
6.5.3应进行尺寸链的计算6.5.4尺寸线箭头的长度按2.0mm;尺寸数字的高度为2.0mm。
6.5.5尺寸线之间的间隔均匀6.5.6约定统一使用T表示板厚，例如:T=0.30mm,而壳体的主壁厚则用GENARAL THINKNESS表示,可以简化表示,例如:2.20GEN THK.6.5.7尺寸注法的简化表示法的其它符合GB／T16675.2－1996的规定。
6.5.8标注均匀槽宽尺寸时，采用简化标注，例如：2.20typ.6.5.9零部件的外形尺寸设为管控尺寸，一般零件管控尺寸有2~3个：长、宽、高，标注管控尺寸只须在尺寸前加*号，例如：*30.00；并在技术要求写明“带*号为管控尺寸”。
6.5.10分零部件尺寸标注详细说明：镜片及外观件应在相应视图下方注明“正面”；镜片反面丝印范围必须用指引线FPC图中应注明焊盘区域（焊盘表面镀锡处理，保证与背面焊盘导通）、露铜区域、及贴背胶的区域，并写出背胶型号。
防尘网应附背胶。
6.5.116.66.6.16.6.2尺寸公差与配合标注的其它内容符合GB/T4458.5－84,冲压件尺寸公差符合GB/T 13914-92。
6.6.3手机结构工程图中零、部件部分公差规定：手机壳体外形尺寸公差标注：±0.03按键外形尺寸公差标注：0.00-0.05手机面壳LCD 显示框区域尺寸公差标注：+0.050.006.7装配图中零、部件序号及其编排方法6.7.1装配图中零、部件序号的表示采用(图8)的形式。
6.7.2序号数字的字高为3.5mm ，数字从尺寸线偏移量为1mm 。
6.7.3指引线箭头采用大点的格式，点大小值设为1。
6.7.4装配图中序号数字排列应按顺序对齐排列。
6.7.5装配图中紧固件的标记方法符合GB/T 4459.1。
6.7.6装配图中的尺寸标注：只需标注外形尺寸（长、宽、高）和一些重要的装配和配合尺寸。
6.7.7装配图中明细栏置于图纸的左下角，明细栏格式如下图：6.86.8.1产品及零、部件，当不能用视图充分表达清楚时，应在“技术要求”标题下用4 BATTERY_FRONT_HSG 3 BATTERY_FRONT_HSG 2 BATTERY_FRONT_HSG P ART NAME FILE NAME NO. 电池面壳 BATTERY_FRONT_HSG 1 电池面壳 电池面壳 电池面壳REMARKQTY 1111文字说明，其位置应尽量置于标题栏的上方或左方。
6.8.2技术要求的条文应编顺序号，仅一条时，不写顺序号。
6.8.3技术要求的内容应符合有关标注要求，简明扼要，通顺易懂，一般应包括下列内容：a)对材料、毛坯、热处理的要求（如电磁参数、化学成分、湿度、硬度、金相要求等）；b)视图中难以表达的尺寸、形状和位置公差；c)对有关结构要素的统一要求（如圆角、倒角、尺寸等）；d)对零、部件表面质量的要求（如涂层、镀层、喷丸等）；e)对间隙、过盈及个别结构要素的特殊要求；f)对校准、调整及密封的要求；g)对产品及零、部件的性能和质量的要求（如噪声、耐振性、自动、制动等）；h)试验条件和方法；i)其它说明。
6.8.4技术要求中引用各类标准、规范、专用的技术条件以及试验方法与验收规则等技术文件时，应注明引用技术文件的编号和名称。
在不致引起辨认困难时，允许只标注编号。
6.8.5技术要求中列举明细栏中的零、部件时，允许只写序号或代号。
6.8.6字体与字号:“技术要求”字高为3.5mm，具体内容字高为2mm。
6.8.7序号用“1”、“2”等,序号后面空一格，不采用“1：”、“2：”，“（1）”、“（2）”，及“a”、“b”等的形式，最后一条技术要求用“。
”，其余各条后用“；”。
6.8.8当一零件或部件由两张或多张图纸组成时，技术要求应注写在同一张图上，最好注写在第一张图上。
6.8.9如无特殊要求，约定当板厚t<2时，折弯内圆角R取1，当板厚t≥2时，折弯内圆角R取2。
