施工图制图规范一、制图注意事项：1、所有图纸内容均绘制在模型空间内（包括标注、文字、图框等），布局空间只在不同比例图纸需置于同一张图内时使用。
2、统一新建图层，图层名称及线宽见制图标准。
3、文件出图：除总图和分区平面外尽量使用A2图幅，如图纸内容细长可用加长图框。
图框外统一用大字标明图纸比例。
4、常用材料及规格见详细说明，非特殊需要不可使用非标尺寸。
5、图框初始插入时不要加题栏，最后统一插图框。
二、统一制图标准：1、图层名称统一新建图层，使用通用图层名称：0－基础线：所有相对标高为零的绘图线。
色号为70－构筑物：所有有竖向高度的绘图线。
色号为20－轴线：用于尺寸定位的各类中轴线。
色号为1，线型Dote0－放线网格：色号为5； 0－文字：色号为7；0－标高：竖向标高三角，色号3（标高文字图层用0－文字）PUB_DIM、PUB_TEXT、DIM_SYMB等自动生成图层保留使用其他线型自建，名称均统一为0－XX种植设计图线型设置（此类图后期调整较多，图层务必清晰）：0－绿乔：常绿乔木，色号3（灌木图中变为8号）0－落乔：落叶乔木，色号3（灌木图中变为8号）0－灌木：灌木及小乔木，色号84（线宽0.18）0－绿篱：规则图案的绿篱，色号84（线宽0.18）0－地被：各类地被爬藤及水生植物，色号84（线宽0.18）0－乔木连线：各类乔木的成组连线，色号20－乔木标注：各类乔木的文字标注，色号70－灌木连线：灌木及小乔木的成组连线，绿篱及地被系列的标注引线，色号20－灌木标注：灌木、绿篱、地被的文字标注，色号7灯具布置图：0－灯具：景观照明灯具，色号40－灯具标注：景观照明文字标注及引线，色号72、线型、线宽的使用及设置最粗线：用于地平线、详图钢筋线等，色号4，线宽0.6中粗线：用于外形及显著突出部分轮廓线，剖面剖到部分轮廓线等，色号2，线宽0.4中等线：用于不同造型材料的分界线，是使用最多的线型，色号7，线宽0.25中细线：索引及标注等自动生成的图层，色号3，线宽0.18细线：用于同一铺装材料的规格划分或详图填充线，色号6，线宽0.15超细线：用于放线网格的经纬线，色号5，线宽0.1轴线：线型Dote，色号1，线宽0.12图纸线宽设置：1－0.12；2－0.4；3－0.18；4－0.6；5－0.1；6－0.15；7－0.25；8及其他－0.123、文字式样：天正菜单点击“文字表格”，选择文字样式，样式名：HZTXT；AutoCAD字体；中文参数：高宽比0.8，中文字体HZTXT西文参数：字宽0.6，字高0.8，西文字体SIMPLEX／尺寸标注、符号、索引号、剖切号等在正确比例下自动生成／引注文字字高设置为5或3.5（根据图纸空地大小自主调整，同一张图内统一即可）／图名标注：图名字高7，比例54、材料标注方式：例：600X300X30芝麻灰烧毛花岗岩错缝铺装规格颜色或名称质地材料类型铺装方式（平铺时不用标注）三、铺装常用材料及规格：1、一、石材：规格：长宽：板材600X600、600X300、300X300嵌条600X150、600X200、600X100小料石200X200、150X150、100X100厚度：板材及嵌带――车行60、人行30、碎拼20、嵌草60；小料石――车行100、人行60条石――一般用于台阶，根据台阶高度120－150颜色：黑、灰、浅灰、红、浅红、棕、黄；碎拼时有：杂色、单色、冷色（蓝、绿、灰、黑）、暖色（红、黄、棕）面层质地：磨光、烧毛、磨光机刨、烧毛机刨、粗磨、剁斧、凿毛（尽量选用前4种，局部点缀和特殊需要可选后3种）铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）2、二、混凝土透水砖：长宽：方形250X250、小矩形250X125、200X100、大矩形500X250车位线100X100、异型连锁块（不同品牌及形状尺寸有所变化）厚度：车行80，人行50颜色：白（车位线）、灰、浅灰、深灰、砖红、红、浅红、浅黄、土黄、深棕、浅棕铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）3、三、卵石、豆石、水洗石粒径：卵石――￠20－30、￠30－50、￠50－80、￠80－120、￠120－150豆石、水洗石：￠3－5、￠5－8、￠8－12、￠12－15颜色：水洗石――各种颜色；卵石、豆石――杂色、白、灰、黑、棕红、黄铺砌方式：平铺、立砌4、四、木板长宽：最大长度4米，宽度100、150、200厚度：常用20、最厚可达60种类：防腐木（常用）、碳化木（造价高）颜色：本色、露木纹彩色（刷各色室外用木漆）5、五、非粘土烧结砖规格：235X115X53；颜色：青、砖红、黄；铺砌方式：平铺、立砌6、六、瓦片立砌规格：约180X180X15；颜色：青；铺砌方式：立砌（可成片铺砌，单排圈边，常与卵石组成图案）7、七、其他材料沥青混凝土及水泥混凝土（车行主路）地面；塑胶地面（块材或整体满铺，用于运动或儿童场地）；艺术地坪（彩色混凝土压模、雕刻）；玻璃地；陶瓷碎拼地面等。
《CAD施工图规范》CAD施工图规范工程设计中的CAD施工图起着至关重要的作用，它们不仅是建筑物实施的蓝图，更是确保施工质量和安全的基础。
为了确保CAD施工图的准确性和规范性，本文将介绍一些CAD施工图的规范要求及相关注意事项。
一、尺寸标注规范尺寸标注是CAD施工图中必不可少的部分，正确的尺寸标注能够提供准确的尺寸信息，方便施工人员理解和执行。
在进行尺寸标注时，应注意以下规范要求：1. 尺寸标注的文字应清晰可辨，字号应适中，一般不小于3mm；2. 尺寸标注的文字方向应与图形方向一致，避免出现倒置或侧倒的情况；3. 尺寸标注线条应绘制清晰，粗细适中，以与其他图纸内容区分；4. 尺寸标注应避免使用箭头头部过大或过小，以免造成混淆；5. 尺寸标注应尽量集中布置，避免交叉或相互覆盖。
二、线型和线宽规范线型和线宽的规范使用对于准确表达CAD施工图内容非常重要，下面是一些建议：1. 建议使用连续线型来绘制实体边界，使用虚线或点线绘制暗示线；2. 不同线型的使用应简洁明了，避免过于复杂；3. 线宽的选择应根据不同元素和图纸比例进行调整，以确保线条的清晰可见。
三、图层管理规范图层管理对于CAD施工图的绘制和后续修改非常重要，良好的图层管理可以提高效率和准确性。
以下是一些图层管理的规范要求：1. 每个图层应有明确的命名，以准确描述所包含的图形内容；2. 各个图层之间的关系应清晰，不应有重叠或混淆；3. 绘图时，应在正确的图层上进行，避免将图形绘制在错误的图层上；4. 图层的颜色应根据需要进行选择，以便区分不同的元素。
四、字体和文字规范CAD施工图中的文字信息是与尺寸标注一样重要的部分，正确的字体和文字使用可以提高施工图的可读性和准确性。
以下是一些字体和文字的规范要求：1. 字体应具有良好的可读性，常用的字体如宋体、仿宋体、楷体等；2. 字号应根据图纸比例和实际需要进行选择，以确保文字清晰可见；3. 文字的排列应整齐有序，避免出现重叠或错位；4. 注意字体的粗细和倾斜，使其与图形内容相匹配。

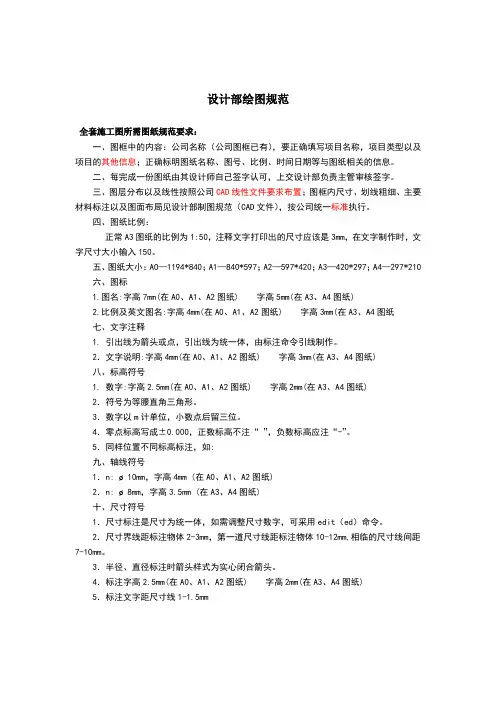

设计部绘图规范全套施工图所需图纸规范要求：一、图框中的内容：公司名称（公司图框已有），要正确填写项目名称，项目类型以及项目的其他信息；正确标明图纸名称、图号、比例、时间日期等与图纸相关的信息。
二、每完成一份图纸由其设计师自己签字认可，上交设计部负责主管审核签字。
三、图层分布以及线性按照公司CAD线性文件要求布置；图框内尺寸、划线粗细、主要材料标注以及图面布局见设计部制图规范（CAD文件），按公司统一标准执行。
四、图纸比例：正常A3图纸的比例为1:50，注释文字打印出的尺寸应该是3mm，在文字制作时，文字尺寸大小输入150。
五、图纸大小：A0—1194*840；A1—840*597；A2—597*420；A3—420*297；A4—297*210六、图标1.图名:字高7mm(在A0、A1、A2图纸) 字高5mm(在A3、A4图纸)2.比例及英文图名:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸七、文字注释1. 引出线为箭头或点，引出线为统一体，由标注命令引线制作。
2．文字说明:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)八、标高符号1. 数字:字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸)2．符号为等腰直角三角形。
3．数字以m计单位，小数点后留三位。
4．零点标高写成±0.000，正数标高不注“”，负数标高应注“-”。
5．同样位置不同标高标注，如:九、轴线符号1．n: ø10mm，字高4mm (在A0、A1、A2图纸)2．n: ø8mm，字高3.5mm (在A3、A4图纸)十、尺寸符号1．尺寸标注是尺寸为统一体，如需调整尺寸数字，可采用edit（ed）命令。
2．尺寸界线距标注物体2-3mm，第一道尺寸线距标注物体10-12mm,相临的尺寸线间距7-10mm。
3．半径、直径标注时箭头样式为实心闭合箭头。
施工图的绘制要求与规范施工图作为建筑施工的重要依据之一，具有丰富的信息和准确的细节，对于确保施工质量和进度具有重要意义。
为了使施工图达到预期的效果，施工图的绘制需要符合一定的要求与规范。
本文将从绘制要求、尺寸控制、标注规则、图形表达、图纸文件格式、符号和注释、图例、图纸审查、图纸修改、维护与保管等方面进行论述。
一、绘制要求在绘制施工图时，需要严格按照相关规范和要求进行操作。
首先，绘图人员应具备一定的专业知识和技能，熟悉相关图纸规范和标准。
其次，绘图过程应准确无误，尺寸和比例要符合设计要求。
同时，要注意图纸的完整性和清晰度，保证细节的展示和传达。
二、尺寸控制在施工图的绘制中，尺寸的准确控制是非常重要的。
尺寸的控制需要遵循设计要求，尽量准确反映设计意图。
在绘图过程中，应特别重视关键尺寸的控制，确保施工的精度和质量。
三、标注规则在施工图中，标注是对图上各要素进行说明和注释的重要手段。
标注需要遵循一定的规则，确保信息的准确传达和易于理解。
标注应使用统一的字体和字号，与相应图形保持一定的距离和对齐方式。
四、图形表达图形是施工图的核心，对于建筑构件、设备和材料等的绘制需要准确无误。
要注意线型的选择和表达方式，确保图形的清晰度和准确性。
同时，要合理利用颜色、阴影和填充等手段，提高图形的表达力和可读性。
五、图纸文件格式施工图应按照一定的文件格式进行保存和传递。
常见的文件格式有DWG、PDF等。
在选择文件格式时，需要考虑图纸的可编辑性和便于存档、传输的特点。
另外，保存的图纸文件应具备一定的保密措施，防止信息泄露和不良使用。
六、符号和注释符号和注释是施工图中的重要组成部分，用于标示和说明各种要素和特征。
符号应按照相关规范和标准进行选用和绘制，确保一致性和易于理解。
注释应简明扼要，准确传达设计和施工要求。
七、图例施工图需要配备相应的图例，用于解释和说明图中所使用的符号和注释。
图例应准确反映设计和施工要求，用简洁明了的语言进行说明。
施工图制图规范施工图制图规范是指在设计和绘制施工图纸过程中需要遵循的一系列规则和要求，目的是确保施工图的质量、准确性和便于施工。
下面是一些常见的施工图制图规范要点：1. 工程标志：在施工图纸上必须标明工程名称、图号、比例、工程地点、设计单位、审查单位、绘图员和日期等基本信息。
2. 图纸比例：通常根据工程的大小和复杂程度来确定图纸的比例。
常见的比例有1:100、1:200、1:500等。
同时，所有的辅助图纸、放大图和详图等应与主图纸保持一致。
3. 标准图框和图样：每张施工图必须画一个标准的图框，图框的尺寸应符合规范要求。
图框上应填写图名、图号、比例、设计单位名称和地址等基本信息。
图样应清晰、完整，并采用规定的符号和图例。
4. 字体和线型：施工图上的文字应采用规定的字体和字号，以确保清晰可读。
线型要求用规定的线型，如实线、虚线和点线等。
5. 尺寸标注：应在施工图纸上标注主要尺寸和关键尺寸，尺寸标注要准确、清晰，并采用规定的标注方法和符号。
6. 图纸编排：施工图纸的编排应按照一定的顺序和逻辑关系，例如，平面图放在前面，立面图和剖面图放在后面。
图纸的编排应使施工者能够方便地查找所需信息。
7. 图纸内容：施工图纸的内容应详细、完整，并符合相关的设计规范和标准要求。
施工图纸上应标明各种构造和结构的尺寸、线型、标高等信息，以保证施工的准确性和安全性。
8. 图纸质量：施工图纸应保持清晰、干净，并采用正确的绘图方法和工具。
图纸上不得有破损、污渍或涂改的痕迹，以免造成误解或误判。
9. 图纸审查：施工图纸在绘制完成后，应由专业人员进行审查。
审查的内容包括图纸是否符合设计要求、绘图是否准确、标注是否清晰等。
审查人员需要对图纸进行逐一查看，并做出意见和建议。
10. 存档和归类：施工图纸完成后，应进行存档和归类。
存档的目的是保留图纸以备复查，归类的目的是方便查找和使用。
以上是施工图制图规范的一些要点，对于保证施工图的质量和有效性有着重要的影响。

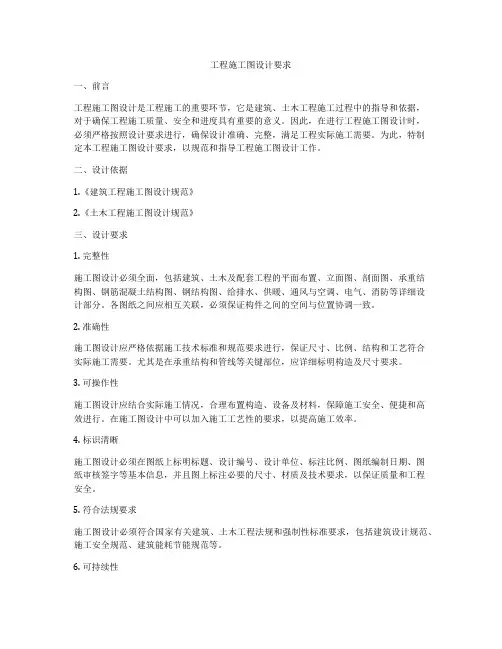

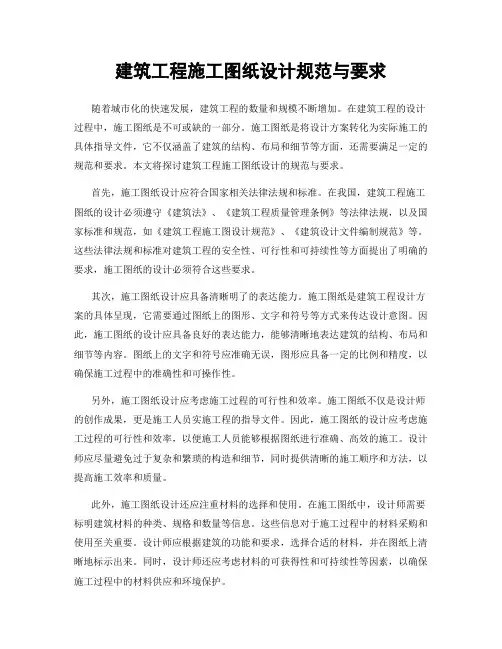

工程施工图设计要求一、前言工程施工图设计是工程施工的重要环节，它是建筑、土木工程施工过程中的指导和依据，对于确保工程施工质量、安全和进度具有重要的意义。
因此，在进行工程施工图设计时，必须严格按照设计要求进行，确保设计准确、完整，满足工程实际施工需要。
为此，特制定本工程施工图设计要求，以规范和指导工程施工图设计工作。
二、设计依据1.《建筑工程施工图设计规范》2.《土木工程施工图设计规范》三、设计要求1. 完整性施工图设计必须全面，包括建筑、土木及配套工程的平面布置、立面图、剖面图、承重结构图、钢筋混凝土结构图、钢结构图、给排水、供暖、通风与空调、电气、消防等详细设计部分。
各图纸之间应相互关联，必须保证构件之间的空间与位置协调一致。
2. 准确性施工图设计应严格依据施工技术标准和规范要求进行，保证尺寸、比例、结构和工艺符合实际施工需要。
尤其是在承重结构和管线等关键部位，应详细标明构造及尺寸要求。
3. 可操作性施工图设计应结合实际施工情况，合理布置构造、设备及材料，保障施工安全、便捷和高效进行。
在施工图设计中可以加入施工工艺性的要求，以提高施工效率。
4. 标识清晰施工图设计必须在图纸上标明标题、设计编号、设计单位、标注比例、图纸编制日期、图纸审核签字等基本信息，并且图上标注必要的尺寸、材质及技术要求，以保证质量和工程安全。
5. 符合法规要求施工图设计必须符合国家有关建筑、土木工程法规和强制性标准要求，包括建筑设计规范、施工安全规范、建筑能耗节能规范等。
6. 可持续性施工图设计应充分考虑工程的使用寿命和环保要求，在设计中应尽量采用绿色、环保的材料和施工工艺，以提高工程的可持续性。
7. 审查验收施工图设计完成后需进行专业审查，确保设计的准确性和可行性。
经审查合格后，方可提交施工单位进行施工施工。
四、设计编制流程1. 确定设计范围根据设计任务书和相关规范，明确项目的设计范围及内容，包括建筑、土木、给排水、供暖、通风与空调、电气及消防等。
建筑施工图制图规范建筑施工图制图是建筑施工的重要环节，准确、规范的绘制施工图对于项目的顺利进行至关重要。
本文将从布图、标注、符号、比例、尺寸及图纸保存等方面介绍建筑施工图制图规范。
一、布图规范1. 布图应按照建筑设计方案要求进行，确保图纸的整洁、清晰。
2. 布图应采用等角投影或者透视投影，以给出项目的立体感。
3. 布图应明确坐标轴，并给出地下层到地上层的高度标注。
4. 图纸上应标上图纸名称、比例尺、工程名称、工程地址等基本信息，方便对图纸的管理和查找。
二、标注规范1. 标注应使用简洁明了的文字说明，确保施工人员能够准确理解。
2. 标注应采用标准的字体和字号，字迹清晰，避免使用手写字。
3. 重要的构件和尺寸应进行标注，以确保施工的准确性。
4. 标注应采用专用标记符号，如指示箭头、尺寸线、引线等，以增加图纸的可读性。
三、符号规范1. 符号应采用统一的标准符号，以保证施工图的统一性和规范性。
2. 符号的大小应与图纸的比例一致，不得过大或过小。
3. 符号应标明构件的材料、尺寸和其他关键参数，以便施工人员理解。
四、比例规范1. 比例尺要根据项目的具体要求确定，一般常用的比例尺为1：100或1：200。
2. 比例尺应直观明了，与图纸上的尺寸一致，方便施工人员计算和定位。
3. 相邻图纸的比例尺要一致，以确保各图纸之间的协调关系。
五、尺寸规范1. 图纸上的尺寸应准确无误，与实际建筑的尺寸一致。
2. 尺寸的标注应采用明确的标准尺寸，不得模糊或不清晰。
3. 长度、宽度、高度等重要尺寸应进行标注，以确保施工的精确性。
六、图纸保存规范1. 制图过程中应保持图纸清洁，避免弄脏、弄皱或者弄丢。
2. 制图完毕后，应按照标准的分类方法进行整理和保存，方便后续查找和管理。
3. 图纸应保存在干燥、通风、无灰尘的环境中，避免受潮或受损。
总结起来，建筑施工图制图规范主要包括布图规范、标注规范、符号规范、比例规范、尺寸规范和图纸保存规范。
施工图设计深度要求一、总则1、1为了规范施工图设计文件编制工作，保证施工图设计质量，满足工程建设及安全、适用、经济、绿色等方面的要求，制定本规范。
2、2本规范适用于房屋建筑工程、市政基础设施工程和仿古建筑及古建筑修缮工程的施工图设计。
3、3施工图设计文件编制应贯彻国家和地方的相关法律、法规、规范、规程及标准，严格执行工程建设标准强制性条文。
4、4施工图设计文件编制应符合国家及地方的相关规定，以及项目批准文件的相关要求。
二、施工图设计文件的组成2、1房屋建筑工程的施工图设计文件应包括：设计说明书，包括工程概况、设计依据、设计规模、工程结构形式与特点、材料及设备选用等；施工图纸，包括总平面图、建筑平面图、立面图、剖面图、大样详图等；结构施工图纸，包括基础平面图、基础详图、结构平面图、屋面结构平面图等；设备施工图纸，包括给排水、暖通空调、电气等施工图纸；以及节能专篇（或节能专篇说明书）。
21、2市政基础设施工程的施工图设计文件应包括：设计说明书，包括工程概况、设计依据、规模与标准等；施工图纸，包括路线平面图、纵断面图和横断面图；结构施工图纸，包括桥梁、隧道等结构施工图纸；设备施工图纸，包括给排水、燃气、供热等施工图纸；以及节能专篇（或节能专篇说明书）。
211、3仿古建筑及古建筑修缮工程的施工图设计文件应包括：设计说明书，包括工程概况、设计依据、规模与标准等；施工图纸，包括总平面图、建筑平面图、立面图、剖面图等；结构施工图纸，包括基础平面图、基础详图等；设备施工图纸，包括给排水、电气等施工图纸；以及节能专篇（或节能专篇说明书）。
三、施工图设计深度要求3、1施工图设计深度应符合下列规定：（1）满足工程施工各阶段的需要，如采购材料、加工制作、运输及安装等；（2）满足工程质量要求；（3）满足工程安全要求；（4）满足环境保护要求；（5）满足经济合理要求。
景观施工图图纸深度要求一、概述景观施工图图纸是景观工程设计的重要组成部分，它不仅关系到工程的实施效果，也直接影响到工程的施工质量。

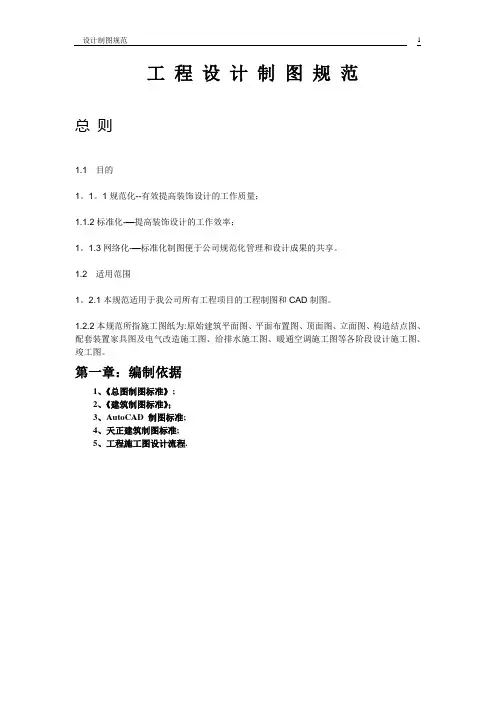

设计制图规范 1 工程设计制图规范总则1.1 目的1。
1。
1规范化--有效提高装饰设计的工作质量；1.1.2标准化-—提高装饰设计的工作效率；1。
1.3网络化-—标准化制图便于公司规范化管理和设计成果的共享。
1.2 适用范围1。
2.1本规范适用于我公司所有工程项目的工程制图和CAD制图。
1.2.2本规范所指施工图纸为:原始建筑平面图、平面布置图、顶面图、立面图、构造结点图、配套装置家具图及电气改造施工图、给排水施工图、暖通空调施工图等各阶段设计施工图、竣工图。
第一章：编制依据1、《总图制图标准》;2、《建筑制图标准》；3、AutoCAD 制图标准;4、天正建筑制图标准;5、工程施工图设计流程.设计制图规范 2第二章：制图规范一、图纸幅面（简称图幅）：国家标准工程图图纸幅面及图框尺寸：注：表中尺寸单位为毫米（mm）。
加长图幅为标准图框根据图纸内容需要在长向（L边)加长L/4的整数倍。
二、图纸标题栏（简称图标):1、图标内容包括：(1)。
公司名称：为中文公司名称;（2.）业主、工程名称：填写业主名称和工程名称；（3)。
图纸签发参考：填写图纸签发的序号、说明、日期；(4）。
版权：中英文注名的版式权归属权;（5）。
设计阶段：填写本套所秘史的设计阶段;(6)。
签名区：包括a.项目设计师：由项目设计主持人签字，b。
设计：由本张图的设计者签字，c.制图:由本张图的绘制者签字，d。
校对：由本张图纸的校对者签字；e。
审核:由本张图的审核者签字;f。
审定:由本张图的审定者签字。
g。
技术负责：由本张图的项目经理签字。
三、出图比例：选定图幅后，根据本张图纸要表达的内容选定出图比例.出图比例：四、图形线：根据图纸内容及其复杂程度要选用合适的线型及线宽来区分图纸内容的主次。
为统一整套图纸的风格对图中所使用的线宽及线型作出以下规定:1、线宽：特粗线：0.50 mm粗线：0.30 mm中粗线：0。
25mm中线：0。
15 mm细线：0。
施工图设计规范
1.建筑工程施工质量验收统一标准（GB50300—2001）
2.建筑装饰装修工程质量验收标准（GB50201—2001）
3.住宅装饰装修工程施工规范（GB50327—2001）
4.建筑地面工程质量验收规范（GB50209—2002）
5.钢结构工程施工质量验收规范（GB50205—2001）
6.木结构工程施工质量验收规范（GB50206—2002）
7.地下工程防水技术规范（GB50108—2002）
8.地下防水工程施工质量验收规范（GB50206—2002）
9.建筑工程给排水及采暖工程施工质量验收规范（GB50242—2002）
10.建筑电气工程施工质量验收规范（GB50303—2002）
11.金属与石材幕墙工程技术规范（JGJ133—2001）
12.建筑设计防火规范（GB50016—2006）
13.高层民用建筑设计防火规范（GB50045—95 2005年版）
14.建筑内部装修设计防火规范（GB50222—95 2001年修订版）
15.建筑节能工程施工验收规范（GB50401—2007）
16.工程建设施工企业质量管理规范（GB/T50430—2007）
17.建筑内部装修设计防火规范（GB50222）
18.建筑材料放射性核素限量（GB6566—2001）
19.人造板及其制品中甲醛释放限量（GB18580—2001）
20.溶剂型木器涂料中有害物质限量（GB18581—2001）
21.内墙涂料中有害物质限量（GB18582—2001）
22.胶黏剂中有害物质限量（GB18583—2001）
23.木家具中有害物质限量（GB18584—2001）
24.壁纸中有害物质限量（GB18585—2001）
25.地毯、地毯衬垫及地毯胶黏剂有害物质释放限量（GB18587—2001）
26.聚氯乙烯卷材地板中有害物质限量（GB18586）
27.混凝土外加剂中释放氨的限量（GB18588）
28.室内用水性阻燃剂、防水剂、防腐剂有害物质限量（GB50325）。
