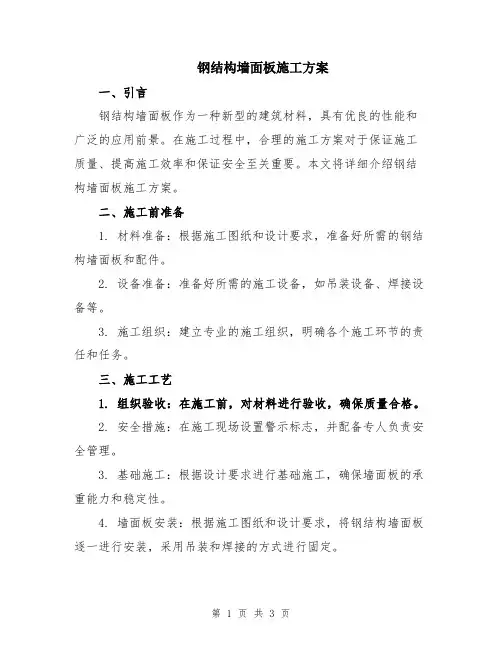

钢结构墙面板施工方案(优.选)

钢结构墙面板施工方案一、引言钢结构墙面板作为一种新型的建筑材料，具有优良的性能和广泛的应用前景。

在施工过程中，合理的施工方案对于保证施工质量、提高施工效率和保证安全至关重要。

本文将详细介绍钢结构墙面板施工方案。

二、施工前准备1. 材料准备：根据施工图纸和设计要求，准备好所需的钢结构墙面板和配件。

2. 设备准备：准备好所需的施工设备，如吊装设备、焊接设备等。

3. 施工组织：建立专业的施工组织，明确各个施工环节的责任和任务。

三、施工工艺1. 组织验收：在施工前，对材料进行验收，确保质量合格。

2. 安全措施：在施工现场设置警示标志，并配备专人负责安全管理。

3. 基础施工：根据设计要求进行基础施工，确保墙面板的承重能力和稳定性。

4. 墙面板安装：根据施工图纸和设计要求，将钢结构墙面板逐一进行安装，采用吊装和焊接的方式进行固定。

5. 焊接处理：对墙面板焊接进行质量检验，确保焊接点的牢固性和密封性。

6. 美观处理：对焊接点进行光滑处理，确保墙面板的整体美观。

7. 防腐处理：对墙面板进行防腐处理，提高其耐久性和抗腐蚀能力。

8. 完工验收：对已安装的墙面板进行验收，确保施工符合设计要求和施工标准。

四、施工注意事项1. 施工前应仔细阅读施工图纸和设计要求，并根据要求准备所需材料和设备。

2. 在施工现场设置警示标志，保证施工安全。

3. 吊装时应确保吊装设备和吊具的安全可靠。

4. 焊接时应根据焊接要求进行操作，确保焊接质量。

5. 完成施工后，应进行整体验收，确保墙面板的安装质量和美观度。

五、施工的优势和挑战1. 优势：钢结构墙面板具有重量轻、强度高、施工速度快等优点，可大大提高施工效率和降低施工成本。

2. 挑战：钢结构墙面板在施工过程中存在焊接质量、防腐处理和美观度等方面的问题，需要加强施工管理和施工工艺水平。

六、总结钢结构墙面板作为一种新型的建筑材料，具有很大的潜力和应用前景。

合理的施工方案对于保证施工质量、提高施工效率和保证施工安全至关重要。

钢结构施工组织方案（优秀4篇）为有力保证事情或工作开展的水平质量，时常需要预先制定一份周密的方案，方案一般包括指导思想、主要目标、工作重点、实施步骤、政策措施、具体要求等项目。

方案应该怎么制定才好呢？读书破万卷下笔如有神，以下内容是本文范文为您带来的4篇《钢结构施工组织方案》，希望朋友们参阅后能够文思泉涌。

钢结构施工组织方案篇一一、工程概况1、本工程平面投影面积为1080㎡.2、钢结构总重约80T，钢构件展开表面积约为2400㎡。

3、施工标高62.9m。

二、施工内容1、铲除钢构件表面防火涂层。

2、用砂轮机把钢构件表面的锈迹打磨、清理干净。

3、所有钢构件重新涂装阿斯顿环氧铁红防锈漆。

4、所有钢构件涂装北京新亚白色防火漆。

三、施工难点、重点分析1、因是区政府办公楼，只能在周六、周日施工，需绝对保护好办公环境，如何有效保护现有设施、保证施工效率和保证施工进度，是施工控制的难点。

2、因在62.9m的标高处施工，保证施工安全也是施工难点。

3、90%以上的钢构件表面涂层完好，将其铲除后再打磨是施工重点也是施工难点。

4、重新涂装防锈漆和防火面漆，保证施工质量，是施工重点。

四、屋面水平钢构件施工构想1、在62.9m标高周围(圈)钢梁上水平拉设15mm钢丝绳，拉设间距1m，拉紧程度用花篮螺栓调节到一致，每道钢丝绳加设一个花篮螺栓调节。

2、在钢丝绳上布设两层安全网。

3、再在安全网上满铺20mm厚木板，用□50×50×3钢方通沿钢丝绳拉设方向压木板，并用14号铁丝把钢方通穿过木板和钢丝绳扎拧紧。

4、在木板上满铺彩条布，防止铲下的涂层垃圾或灰尘掉落到地板上。

五、侧面钢构件施工构想1、用安全网和彩条布双层全封闭围护。

2、施工人员在自制的简易轻便的挂梯上施工。

3、楼层地板及玻璃护栏需满铺彩条布保护。

4、班内暂未用完的涂料及工具不得放在现场，楼内工作人员上班时停止施工，停工期间，要把彩条布收起，放到指定位置临时存放。

库房、厂房工程墙面板及屋面板安装施工组织设计施工组织设计为了保质保量的完成施工任务，金属压型板安装前，施工单位应按施工图的设计要求，计划周全，谨慎施工，编写安装施工组织设计, 是保障高质量完成任务的重要环节。

彩板围护结构的施工组织设计是工程总组织设计的组成部分，并纳入总施工组织设计中。

一、技术准备1、组织技术人员，熟悉图纸、施工方案。

在材料还未到现场之前将图纸上所反映的材料与料单进行对照，尺寸、型号、数量、资料与图纸应相符合，与详图设计人员进行图纸交底。

2、与技术工人和机具操作人员详细交待施工情况，并根据现场情况确定安装方案、实施施工方法和方案，制定技术和安全措施，保质、保量完成工程计划，提供各种专业相配合的施工建议。

3、卸货后提前落实材料的堆放场地，尽可能减少二次搬运安装前对玻璃棉复合板安装工人对前道工序进行检查和交接，做好交接记录。

4、彩钢板在卸车时就可就位到相应位置，减少二次搬运。

因此，每面墙周围都应提供平整场地用于堆放彩板.二、工器具准备1、根据现场的条件使用满堂脚手架或移动式高架;检查已有脚手架安装，如发现存在安全隐患应及时进行修复。

2机械设备工具表3、施工组织：根据工程项目的实际情况和工期要求确定施工组织计划。

项目负责人、质量、安全负责人、材料保管人员等。

下设施工班组。

施工现场人员配备如下：三、施工进度：本工程彩板围护结构的开工日期应安排在前一工序完成验收之后进行，以保证安装质量、成品保护和施工进度。

墙面板及屋面板安装工期各10天，合计工期20天。

先将时间进行分配如下：⑴派专业技术让人员进入现场复核尺寸1天。

⑵现场复核完且确定详细尺寸后，备料两天，展开前期工作。

⑶屋面板材料进场报检，9天完成屋面底板安装工程并报检。

⑷墙面维护材料进场报检，7天完成墙面维护工程并报检。

⑸自检完成后报检，并与相关资料一并呈报。

四、彩钢板安装顺序及要求:1、材料堆放1）彩板围护结构的板材堆放场地应注意以下几点：（1）板材堆放应设在安装点的相近点，避免长距离运输.（2）板材宜随进度运到堆放点，避免在工地堆放时间过长，造成板材不可挽回的损坏。

. .外墙屋面彩钢瓦施工方案编制：__________复核：__________审核：__________中交四公局建筑工程有限公司二O一六年八月目录一、工程概况.........................................二、编制依据.........................................三、施工技术方案.....................................四、施工进度保证措施.................................五、主要施工工具、设备、材料需要计划.................六、施工劳动力计划...................................七、质量保证措施.....................................八、安全施工方案.....................................一、工程概况本工程建筑结构形式为门式钢架结构，主结构梁、柱的材料采用Q345B钢，山墙抗风柱、支撑、檩条等采用Q235钢，东西长264米，南北跨度为3×18米，柱距为12m，檐口标高14.95m，室外地坪至标高2.1m处外墙采用采用淤泥烧结多孔砖，标高2.1以上采用≥0.6㎜厚压型彩钢板，面积约为13000平方米；车间屋面：上层为≥0.6㎜厚压型彩钢板，40厚玻璃纤维棉加铝箔保温层，燃烧性能为A级，下层为隔气层、不锈钢丝网，冷弯型钢檩条、屋面坡度为1/15，屋面面积约为15000平方米。

二、编制依据1、新建机加工车间结构施工图；2、《钢结构工程施工质量验收规》（GB50205-2001）3、《冷弯薄壁型钢结构设计规范》（GB5018-2002）4、《压型金属板设计施工规程》（YBJ216-88）5、《屋面工程施工质量验收规范》（GB50207-2012）6、《建筑施工安全检查标准》JGJ59-2011三、施工技术方案1、墙面压型板安装墙面板在压型板安装中难度很大，首先考虑的是脚手架的搭设问题，再考虑压型板在适合檩条位子断、搭接。

库房、厂房工程墙面板及屋面板安装施工组织设计施工组织设计为了保质保量的完成施工任务,金属压型板安装前,施工单位应按施工图的设计要求,计划周全,谨慎施工,编写安装施工组织设计,是保障高质量完成任务的重要环节.彩板围护结构的施工组织设计是工程总组织设计的组成部分,并纳入总施工组织设计中.一、技术准备1、组织技术人员,熟悉图纸、施工方案.在材料还未到现场之前将图纸上所反映的材料与料单进行对照,尺寸、型号、数量、资料与图纸应相符合,与详图设计人员进行图纸交底.2 、与技术工人和机具操作人员详细交待施工情况,并根据现场情况确定安装方案、实施施工方法和方案,制定技术和安全措施,保质、保量完成工程计划,提供各种专业相配合的施工建议.3、卸货后提前落实材料的堆放场地,尽可能减少二次搬运安装前对玻璃棉复合板安装工人对前道工序进行检查和交接,做好交接记录.4、彩钢板在卸车时就可就位到相应位置,减少二次搬运.因此,每面墙周围都应提供平整场地用于堆放彩板.二、工器具准备1、根据现场的条件使用满堂脚手架或移动式高架;检查已有脚手架安装,如发现存在安全隐患应及时进行修复.2 机械设备工具表3、施工组织：根据工程项目的实际情况和工期要求确定施工组织计划.项目负责人、质量、安全负责人、材料保管人员等.下设施工班组.施工现场人员配备如下：三、施工进度：本工程彩板围护结构的开工日期应安排在前一工序完成验收之后进行,以保证安装质量、成品保护和施工进度.墙面板及屋面板安装工期各10天,合计工期20天.先将时间进行分配如下：⑴派专业技术让人员进入现场复核尺寸1天.⑵现场复核完且确定详细尺寸后,备料两天,展开前期工作.⑶屋面板材料进场报检,9天完成屋面底板安装工程并报检.⑷墙面维护材料进场报检,7天完成墙面维护工程并报检.⑸自检完成后报检,并与相关资料一并呈报.四、彩钢板安装顺序及要求:1、材料堆放1>彩板围护结构的板材堆放场地应注意以下几点：<1>板材堆放应设在安装点的相近点,避免长距离运输.<2>板材宜随进度运到堆放点,避免在工地堆放时间过长,造成板材不可挽回的损坏.<3>堆放板材的场地旁应有二次加工的场地.<4>堆放场地应平整,不易受到工程运输施工过程中的外物冲击、污染、磨损、雨水的浸泡.<5>按施工顺序堆放板材,同一种板材应放在一叠内,避免不同种类的叠压和翻倒板材.<6>堆放板材应设垫木和其他承垫材料.并应使板材纵向承一倾角放置,以便雨水排出.<7>当板材长期不能施工时,现场应在板材干燥时用防雨材料覆盖.<8>彩钢板的堆放应在避雨处或有防雨措施下堆放.2〔保温棉的存放保温棉不能直接接触地面,防止受潮.上面及周围必须用防水布覆盖,并且保温棉底部须距地面20cm以上,并保护好保温棉上的出厂标识.2、板材现场加工对使用彩色压型钢板的项目,使用面积较大时多采用现场加工的方案.现场加工的须知：<1>现场加工的场地应选在屋面板的起吊点处.设备的纵轴方向应与屋面板的板长方向一致.加工后的板材放置位置靠近起吊.<2>加工的原材料<彩板卷>应放置在设备附近,以利更换彩板卷.彩板卷上应设防雨措施,堆放地不得放在低洼地上,彩板卷下应设垫木.<3>设备宜放在平整的水泥地面上,并应有防御措施.<4>设备就位后需作调试,并作试生产,产品经检验合格后方可成批生产.彩板压型板现场加工中,为解决特长板的垂直运输困难,将压型板机放置在临时台架上,将成品直接送到屋面上,而后作水平移动.3、安装放线由于彩板屋面和墙面板是预制装配结构,故安装前的放线工作对后期安装质量起到保证作用,不可忽视.<1>安装放线前应对安装面上的已有建筑成品进行测量,对达不到安装要求的部分提出修改.对施工偏差做出记录,并针对偏差提出相应的安装措施.<2>根据排板设计确定排板起始线的位置.屋面施工中,先在檩条上标定出起点,即沿跨度方向在每个檩条上标出排板起始点,各个点的连线应与建筑物的纵轴线垂直,而后在板的宽度方向每隔几块板继续标注一次,以限制和检查板的宽度安装偏差积累.同样墙板安装也应用类似的方法放线,除次之外还应标定其支承面的垂直度,以保证形成墙面的垂直平面.<3>屋面板及墙面板安装完毕后应对配件的安装作二次放线,以保证檐口线、屋脊线、窗口门口和转角线等的水平直度和垂直度.4. 搬运、吊装1>成捆钢板吊运,不能直接用吊钩和钢板间形成三角形方式吊运,必须使用吊杆、吊绳与钢板和吊具间垂直吊运.并找好起吊平衡点后吊运.要单捆起吊,小心轻放.禁止将钢板拖行.2>单张钢板搬运时,要视钢板的长度,须由3-5人抬运,以不使钢板变形为准.3>尽量将编号相同或长度相同的檩条或板一并搬运.檩条和板材按施工组织计划分批依次有序搬运吊装；4>吊装时,应将钢板按照安装方向放置屋面或脚手架上,避免钢板在屋面和脚手架上调整方向时,造成钢板的破损和变形,并尽可能减少在高空的二次搬运；5>搬运时不要在物体的表面上拖拉钢板,也不要将钢板之间拖拉,以避免损坏漆面；6>吊件制作应安全、牢固.板材、檩条应有吊装清单,交给现场有关人员验收；5、安装压型板前的检查1>材料：材料到达现场后,应立即检查产品外包装是否完好严密,产品承运单、装箱单、产品合格证是否齐全,依据产品承运单、装箱单对到达的产品进行数量、板型、尺寸进行核对,若产品有短缺或损坏,应及时向厂家提出书面声明,书面文件.2>安装图：开始安装前,安装单位应对安装图、安装手册及相关图纸有全面了解,若有疑问,请与**或厂家联系.3>主体结构：开始安装前,实际主结构相关尺寸应与有关图纸相符,所需核对工作如下：主结构的轴线距离；主结构外侧轴线的平面度和垂直度；钢架<檩条>间距是否与图纸一致,是否在同一平面上；钢架<檩条或檩条支托>标高是否与图纸一致；门窗建筑物突出的位置；与压型钢板相接处的砖墙、混凝土墙的高度及宽度；一>檩条的安装：1、首先根据图纸检查檩条支托的位置,尺寸确认无误后,将檩条按照图纸要求,采用栓接<或焊接>在相应的位置.并及时将檩条调整成水平状态或垂直状态,防止檩条因自重或结构应力等因素,造成檩条水平状态或垂直状态变形,给下一道工序带来不必要的麻烦.2、采用栓接的檩条,在安装的同时,应留有适当的调整余量,用挂线或其他手段,使檩条处在时,在将紧固螺栓终拧,紧固螺栓在紧固完成后,丝扣露出2―-3扣为宜.3、采用焊接的檩条,应在焊接前,按照图纸要求,详细核对檩条的位置、尺寸、规格,确认无误后方可施工,焊接前可将檩条临时固定在相应的焊接位置上,同时调整檩条的水平状态和垂直状态,确认无误后,可进行焊接施工.焊接完成后,须将焊接后的的残渣清理干净,并依据图纸对焊缝高度和焊接形式进行检查,如有误差可及时进行补焊或处理.焊接缝的防腐处理采用一遍底漆、二遍面漆,漆膜厚度≥75μｍ,以保证防腐的要求.4、组合檩条的安装大多集中在门、窗洞口或需加强的位置,更需注意檩条的规格、尺寸、位置.对预留的门、窗洞口应在安装的同时,检查对角尺寸、位置是否和图纸相符.二>保温棉的铺装保温棉具有保温、隔热、吸声、降噪的功能,正确的安装是质量的保证.保温棉的铺设,请严格按照保温棉布置图纸进行安装.屋面和墙面保温棉的安装,应按照保温棉布置图纸所标明的数量、尺寸安装.展开保温棉.将保温棉铺设就位,在外层屋面板或外层墙面板的内侧.将保温棉端部固定.保温棉纵向搭接时,必须在檩条处.保温棉横向搭接时,将棉胎对紧,同时将贴面卷起,用钉书机每隔30cm连接一点<或用胶带连接飞边>,随后进行屋面或墙面板的安装,进度要保持一致.不应将保温棉重叠铺装,以避免屋面或墙面凹凸不平.注意：在安装保温棉时,必须将棉毡之间完全紧密到位,避免冷桥的出现.从而达到最佳的保温隔热效果！三>屋面压型钢板及天沟的安装屋面系统在安装前应首先对屋面檩条平整度、檩距、坡度等进行检查,如发现与图纸不符可及时更改或修补.具体安装要求如下：1、复合板屋面的固定：在横坡每两块屋面搭接处,将带有翻边防水沿<上层钢板>一侧与搭接侧对接,对接后用自攻钉贯穿搭接测边缘与屋面檩条固定,然后将槽形连接板覆盖在搭接处.2、复合板屋面顺坡向搭接：上、下两块板搭接在支座<檩条>上,其搭接长度为200mm,所搭接部分用防水密封胶密封.3、与复合屋面板配套的收边板、泛水板尽可能背风向搭接,搭接长度200mm.4、在屋脊或图纸标注处,需将复合屋面板外层钢板上扳80度作用,形成挡水板—弯折截水.5、将复合屋面板外层板靠近天沟处下端下扳10度左右,形成滴水线,同时天沟处压型钢板需外挑50mm.6、屋脊处两坡钢板间,应留出50mm左右空隙,以便插入上扳工具,完成上扳作业后在空隙位置内充填柔性简易保温材料.7、在屋面有通风器或出屋面管道的周围,应严格按照施工图纸的要求,安装好节点材料,以免发生渗漏.8、天沟板若为压型钢板,其搭接长度为200mm,并施以两道封胶,位置分别距相互搭接的两块板边缘15mm,并以防水铆钉固定搭接部位.防水铆钉两道,单排中心距为80mm,相错分布,铆钉应打在封胶线上.天沟端部的处理应按照图纸标明的尺寸安装.天沟落水口处,以一圈防水铆钉固定,铆钉间距40mm与天沟板连接,并施以两道封胶.9、封胶挤出时宽度应掌握在6mm左右,搭接处封胶挤压后,厚度约为3mm,宽度在10mm以上.每管封胶<300ml>约打12m长,封胶中心距板边15mm左右.打胶前必须除去压型板保护塑料薄膜,并将表面擦拭干净.10、屋面板的收边板和泛水板搭接长度均为150mm,均需施封胶一道.四>墙面压型钢板的安装墙面压型钢板采用现场复合的安装方式：1、墙面系统压型钢板的安装,应首先对安装好的墙面檩条进行检查,包括檩距是否和图纸一致,垂直度和水平度是否在同一平面,檩条防腐层是否完好,门窗位置是否和图纸一致,如发现与图纸不符,及时调整或更改.2、请注意是否有变截面的檩条在同一立面,如有请注意不同截面间的节点构造.3、墙面系统压型钢板的安装：压型板的铺设要注意安装顺序,一般为自下向上安装,同时避免左右两头同时安装,应从建筑物的一端向另一端进行,板肋搭接应当和当地常年风向相背,请注意安装第一块板的重要性.4、墙面压型钢板横向连接只搭接一个肋,无封胶,压型板纵向连接为插接,顺水流方向,插接间隙须严密.正确的横向搭接方式墙面外层板压型钢板竖向连接需120mm,无封胶.墙面内板竖向搭接为50mm,无封胶.墙面外板的固定,应将固定螺钉与钢板和檩条垂直,并对准檩条中心,每肋<波谷里>一颗,距离波峰下边缘10mm,打钉前应挂线,使螺钉打在一条直线上.正确的打钉位置5、墙面内板的固定和外板相同,固定螺钉每肋一颗<波谷里>.6、在有出墙管道洞口处,墙板内侧应做补强处理.7、每安装5--6块钢板,即需检查板两端的平整度,以保证板平行铺设,如有误差,应及时调整.8、建筑物阴阳角、门、窗洞口处,应按照图纸所标明的收边板位置、尺寸进行安装,安装收边板时,请注意收边板的平整度.五>开洞处理施工中不可避免地要对墙面板或屋面板进行切割、开洞处理,应做如下准备工作并注意：1、切割前必须在板材上进行标注、放样.2、在切割后板的切割部位产生的毛刺、卷边等应进行打磨处理.3、应注意：在切割后必须将所切割的墙面板或屋面板进行清洁处理,以免切割时产生的铁屑腐蚀后对板的使用寿命造成影响.六>墙面泛水板的安装1、墙面泛水板垂直搭接100mm,无封胶,水平方向自然搭接无封胶.2、同屋面一样,封胶使用时的方法参见本节四>第9条.七>安装过程中和完毕后的检查以下工作必须进行：1、检查固定镙钉是否牢靠,检查钉子所用部位是否一致,止水垫是否完整,不得有脱落,破损和松动现象.2、窗上下口处的收边板的水平度；3、对与实际长度偏差较大的压型板进行现场切割时,边缘处不可有毛刺,应保持整齐；4、内板在吊装过程中,应避免尤其是外侧与钢结构或檩条表面接触产生板表面的磨损；5、若压型板涂层表面被划伤,应将划伤处清理干净,使之干燥,然后用漆补涂；6、安装完毕后,应对压型板表面进行清理工作,特别是严禁在钢板上存放任何金属物,以免腐蚀钢板,影响使用寿命.7、屋面安装完成后,应采用淋水实验的方法,对封闭的建筑物节点部位进行防水检测.五、安装中的须知1、在安装好的屋面压型钢板上应铺设步道,尽量减少行走,须穿不带钉、不带纹底的软鞋.禁止在天沟板上站立和行走.2、屋面板单位面积内严禁集中站人,应小于2人/㎡3、螺钉固定顺序必须与压型钢板铺设方向相同,严禁逆向固定螺钉.4、现场切割钢板,应尽量在地面进行.不得在靠近其它钢板的地方切割.严禁在其它压型钢板上进行此项作业.切割时,压型钢板的正面朝下,切割后钢板上有残余铁屑及飘落在周围钢板上的铁屑必须全部清扫干净,否则铁屑将很快生锈,从而影响钢板的美观和寿命.5、每天安装工作完成后,必须将屋面和墙壁面当天留下的所有铁屑,杂物及时清扫干净.6、吊上屋面当天不能安装的钢板,要成捆堆放并加以束缚,以免被大风刮走.7、天沟及开孔为屋面防水的重要部位,施工人员要精心施工,质检人员要重点检查,未经检查合格,不能进行下一道工序.8、压型钢板上划线宜用水彩笔,不能用带尖金属在钢板上作记号,不能与铅,铜材料接触使用.使用硅胶的地方不能刷油漆.9、压型钢板搭接前应除去保护塑料薄膜,并擦拭干净板的表面,需要打胶的地方应清除尘土、油污,并最好用松节油浸的布擦拭干净,以保证搭接处封胶的密封效果.连接面要保证干净,无尘.10、在安装保温棉时,请注意要将有贴面的一面朝向室内.11、收边板的最宽面超过400mm应更换为压型钢板.12、建筑物的立面高度超过15m时,先安装靠近屋面的墙板.六、竣工验收将经监理审核原材料报验资料、施工方案等资料汇总,将安装过程形成的安装资料做成报验资料报监理审核,同时申请对本公司工作范围进行质量验收.彩板围护结构在竣工验收时应提交以下文件：<1>压型板所采用的彩板出厂材质证书；<2>保温材料的材质证书；<3>压型板的出厂合格证；<4>防水密封材料的出厂合格证；<5>连接件的出厂合格证；<6>围护结构的施工图设计文件及变更通知书；<7>围护结构的质量事故处理记录.对围护结构应做如下外观检查：1.自测屋面、墙面平整,屋面檐口、屋脊、山墙及墙面下端等处成一直线.2.彩板面色泽一致,无污染,损伤处有无修复等.3.彩板围护结构的长向搭接成一直线,板间缝成一直线,并且与各有关轴线垂直或平行.4.目测各泛水件成一直线.5.目测各连接件是否纵横成一直线.6.抽检连接件的紧固情况,有无松动,板面有无被紧固件压凹现象.7.彩板板面有无褶皱,错打孔等.8.密封胶的封闭是否到位,有无假封现象.七、质量验收标准本工程质量验收标准:《钢结构工程质量验收规范》本工程质量目标：合格.八、质量保证措施安装过程中务必进行自检,检查依据以下偏差进行,对超差的部位及节点及时进行处理；九、安全及环境保护1、在压型钢板施工以前,应做好安全技术交底,层层落实安装生产责任制.2、定期与不定期的进行安全检查,经常开展安全教育活动,使全体职工提高自我保护能力.3、现场用电必须严格执行有关规定,施工用电的接电口应有防雨、防漏电的保护措施,防止施工人员高空触电.4、进入施工现场必须戴安全帽,高空作业必须系安全带,穿防滑鞋.5、压型钢板铺设时,需边拆除安全网,边铺设压型钢板.并及时做好临边与洞口的防护工作.6、压型钢板施工时两端要同时拿起,轻拿轻放,避免滑动或翘头.施工剪切下来的料头要放置稳妥,随时收集,避免坠落.非施工人员禁止进入施工楼层 ,避免焊接弧光灼伤眼睛或晃眼造成摔伤,焊接辅助施工人员应戴墨镜配合施工.7、做好高空施工的安全防护工作,铺设专用的交通马道,在工人施工的钢梁上方安装安全绳,工人施工时必须把安全带挂在安全绳上,防止高空坠落；对患有高空作业疾病<心脏病、高血压、贫血等>的人员不得安排高空作业.8、下一楼层应有专人监控,防止其他人员进入施工区和焊接火花坠落造成失火.。

钢结构彩瓦墙面板施工方案一、材料准备1.1 核对彩瓦墙面板型号、数量与施工图纸要求是否一致。

1.2 确保钢结构导轨、连接件、密封胶等辅助材料的质量与规格符合设计要求。

1.3 检查所有材料是否有损坏、变形或锈蚀等情况，确保材料质量。

二、墙面测量与标记2.1 使用经纬仪和水平尺测量墙面，确保墙面平整度和垂直度。

2.2 根据施工图纸，在墙面上标记出彩瓦墙面板的安装位置及导轨安装线。

三、导轨安装与固定3.1 按照标记线，使用膨胀螺栓或其他专用固定件将导轨安装在墙面上。

3.2 确保导轨安装平直，水平度和垂直度偏差不超过允许范围。

四、墙面胶水涂抹4.1 使用专用墙面胶水，按照制造商推荐的涂抹方法，均匀涂抹在墙面上。

4.2 确保胶水涂抹均匀，无遗漏，且厚度符合要求。

五、彩瓦墙面板安装5.1 将彩瓦墙面板按照顺序放置在导轨上，确保面板与导轨配合紧密。

5.2 使用专用工具轻轻敲打面板，确保面板与墙面紧密贴合。

六、墙面板固定与调整6.1 使用专用卡具或连接件将彩瓦墙面板固定在导轨上。

6.2 调整面板的位置，确保墙面的平整度和美观度。

七、缝隙修补与清理7.1 使用专用密封胶对彩瓦墙面板之间的缝隙进行密封处理。

7.2 清理墙面和面板上的杂物、污渍等，保持墙面干净整洁。

八、工程验收与交接8.1 对已完成的彩瓦墙面板安装工程进行全面检查，确保施工质量符合设计要求和相关标准。

8.2 整理施工记录和相关资料，进行工程验收。

8.3 将验收合格的工程交接给使用单位或相关部门，并做好移交记录。

九、注意事项9.1 施工过程中，要严格遵守安全操作规程，确保施工人员的安全。

9.2 在材料搬运、存储和使用过程中，要注意防止损坏和浪费。

9.3 对于施工过程中出现的问题，要及时汇报并采取相应措施进行处理。

9.4 施工结束后，要及时清理现场，保持环境整洁。

以上施工方案仅供参考，具体施工过程中应根据实际情况进行调整和优化。

同时，施工过程中应严格遵守国家及地方相关法规和规范，确保施工质量与安全。

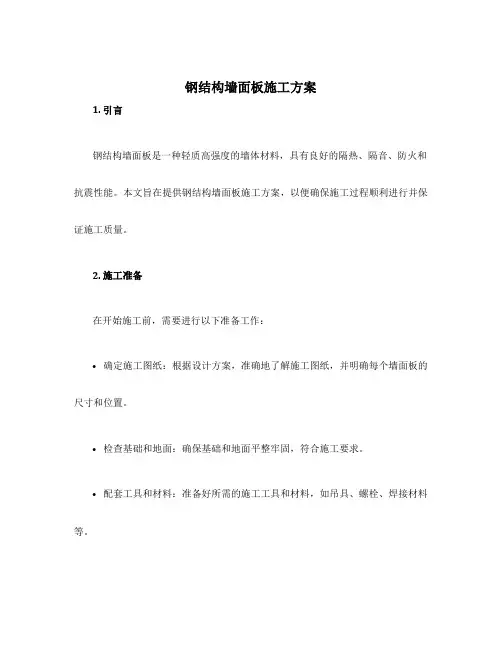

钢结构墙面板施工方案1. 引言钢结构墙面板是一种轻质高强度的墙体材料，具有良好的隔热、隔音、防火和抗震性能。

本文旨在提供钢结构墙面板施工方案，以便确保施工过程顺利进行并保证施工质量。

2. 施工准备在开始施工前，需要进行以下准备工作：•确定施工图纸：根据设计方案，准确地了解施工图纸，并明确每个墙面板的尺寸和位置。

•检查基础和地面：确保基础和地面平整牢固，符合施工要求。

•配套工具和材料：准备好所需的施工工具和材料，如吊具、螺栓、焊接材料等。

3. 施工步骤3.1 安装钢结构框架1.根据施工图纸的要求，在基础上布置好钢结构框架的位置。

2.检查钢结构框架是否与设计要求一致，然后进行固定，通常会使用螺栓或焊接来连接各个部件。

3.检查钢结构框架的垂直度和水平度，必要时进行调整。

4.在确认钢结构框架安装无误后，进行验收，并记录相关数据。

3.2 安装墙面板1.根据施工图纸标注的尺寸，将墙面板进行切割或加工，并标注好编号。

2.使用吊具将墙面板逐块吊装至预定位置。

3.安装墙面板时需要保持水平、垂直和平整度，确保与其他墙面板对齐。

4.使用螺栓或焊接将墙面板与钢结构框架固定。

5.安装完成后，检查墙面板的牢固性和整体质量。

3.3 进一步处理1.填充缝隙：对墙面板之间的缝隙进行处理，通常使用填缝剂或密封材料进行填充，以确保墙面的防潮和隔音效果。

2.表面处理：对墙面板表面进行喷涂或涂刷，以增加其耐久性和美观度。

3.安装门窗：根据设计需要，在墙面板上安装门窗，并做好密封工作。

4. 安全措施在钢结构墙面板施工过程中，需要注意以下安全事项：•工人应该穿戴合适的劳动防护用具，如安全帽、护目镜、防滑鞋等。

•操作时应注意维护自己和周围人员的安全，避免发生意外。

•在使用吊具和焊接设备时，需保持周围环境的安全，防止摔落和火灾等事故的发生。

5. 施工质量控制为了保证钢结构墙面板施工的质量，需要进行以下质量控制措施：•定期检查施工工艺和施工质量，确保与设计方案一致。

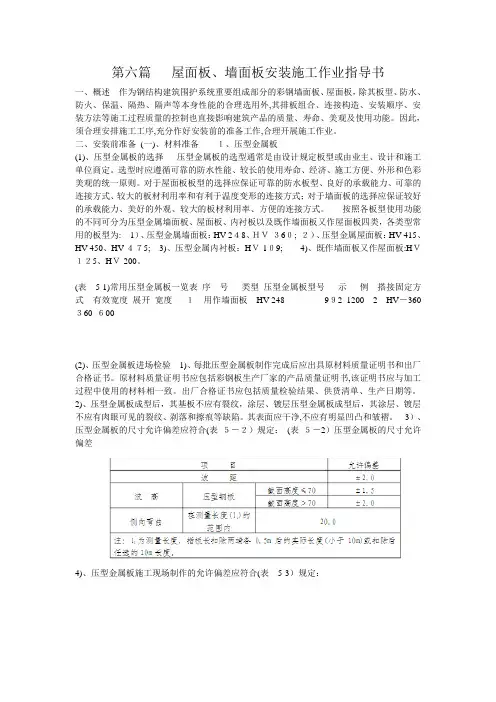

第六篇屋面板、墙面板安装施工作业指导书一、概述作为钢结构建筑围护系统重要组成部分的彩钢墙面板、屋面板，除其板型、防水、防火、保温、隔热、隔声等本身性能的合理选用外,其排板组合、连接构造、安装顺序、安装方法等施工过程质量的控制也直接影响建筑产品的质量、寿命、美观及使用功能。

因此，须合理安排施工工序,充分作好安装前的准备工作,合理开展施工作业。

二、安装前准备(一)、材料准备１、压型金属板(1)、压型金属板的选择压型金属板的选型通常是由设计规定板型或由业主、设计和施工单位商定。

选型时应遵循可靠的防水性能、较长的使用寿命、经济、施工方便、外形和色彩美观的统一原则。

对于屋面板板型的选择应保证可靠的防水板型、良好的承载能力、可靠的连接方式、较大的板材利用率和有利于温度变形的连接方式；对于墙面板的选择应保证较好的承载能力、美好的外观、较大的板材利用率、方便的连接方式。

按照各板型使用功能的不同可分为压型金属墙面板、屋面板、内衬板以及既作墙面板又作屋面板四类，各类型常用的板型为: 1）、压型金属墙面板：HV-2４8、ＨＶ-３6０; ２）、压型金属屋面板：HV-415、HV-450、HV-４７5;3)、压型金属内衬板：HＶ-1０9;4)、既作墙面板又作屋面板:HＶ１２5、HＶ-200。

(表5-1)常用压型金属板一览表序号类型压型金属板型号示例搭接固定方式有效宽度展开宽度１用作墙面板HV-248 9９2 1200 2 HV－360 ３60 ６00(2)、压型金属板进场检验1)、每批压型金属板制作完成后应出具原材料质量证明书和出厂合格证书。

原材料质量证明书应包括彩钢板生产厂家的产品质量证明书,该证明书应与加工过程中使用的材料相一致。

出厂合格证书应包括质量检验结果、供货清单、生产日期等。

2)、压型金属板成型后，其基板不应有裂纹，涂层、镀层压型金属板成型后，其涂层、镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷。

其表面应干净,不应有明显凹凸和皱褶。

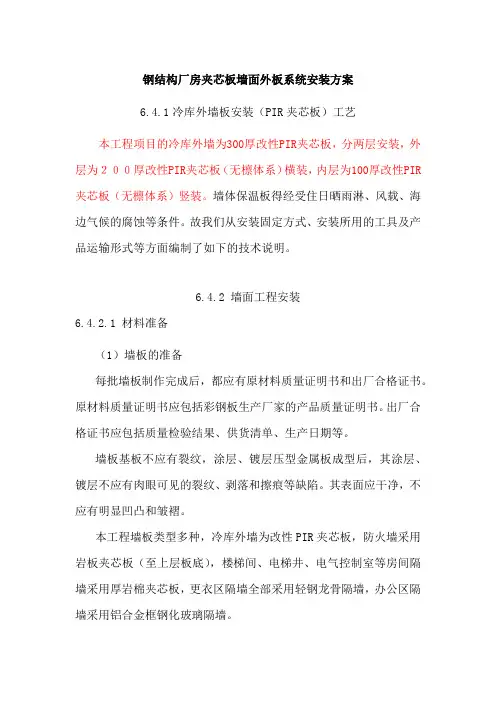

钢结构厂房夹芯板墙面外板系统安装方案6.4.1冷库外墙板安装（PIR夹芯板）工艺本工程项目的冷库外墙为300厚改性PIR夹芯板，分两层安装，外层为２００厚改性PIR夹芯板（无檩体系）横装，内层为100厚改性PIR 夹芯板（无檩体系）竖装。

墙体保温板得经受住日晒雨淋、风载、海边气候的腐蚀等条件。

故我们从安装固定方式、安装所用的工具及产品运输形式等方面编制了如下的技术说明。

6.4.2 墙面工程安装6.4.2.1 材料准备（1）墙板的准备每批墙板制作完成后，都应有原材料质量证明书和出厂合格证书。

原材料质量证明书应包括彩钢板生产厂家的产品质量证明书。

出厂合格证书应包括质量检验结果、供货清单、生产日期等。

墙板基板不应有裂纹，涂层、镀层压型金属板成型后，其涂层、镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷。

其表面应干净，不应有明显凹凸和皱褶。

本工程墙板类型多种，冷库外墙为改性PIR夹芯板，防火墙采用岩板夹芯板（至上层板底），楼梯间、电梯井、电气控制室等房间隔墙采用厚岩棉夹芯板，更衣区隔墙全部采用轻钢龙骨隔墙，办公区隔墙采用铝合金框钢化玻璃隔墙。

（2）材料堆放板材堆放应设在安装点的相近点，避免长距离运输，可设在建筑的周围和建筑内的场地中。

板材宜随进度运到堆放点，避免在工地堆放时间过长，造成板材不可挽回的损坏。

堆放板材的场地旁应有二次加工的场地。

堆放场地应平整不易受到工程运输施工过程中的其他外物冲击、污染、磨损、雨水的浸泡。

（3）墙板配件墙板配件主要为墙面配件，墙面配件有转角件、板底泛水件、板顶封边件、门窗洞口包边件等，各种压型钢板配件由深化设计室根据工程实际要求进行设计下料。

（4）连接件本工程墙面钢板所采用的连接件为自攻螺钉，外露自攻螺钉的颜色应与彩钢板外颜色相同，泛水板安装采用防水铆钉连接。

连接件应由专业生产厂家供应，收货时应检查出厂合格证、材质单和技术性能书等，使用时须对成箱到货的产品进行规格型号和数量的检查。

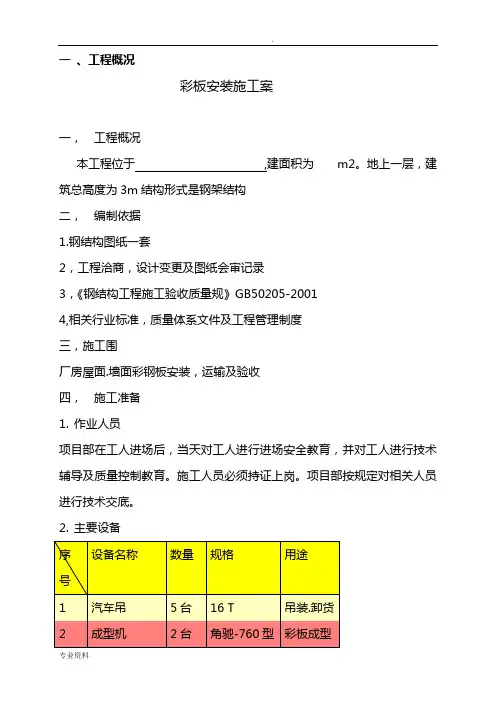

钢结构屋面彩板安装施工方案文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]一、工程概况彩板安装施工方案一，工程概况本工程位于 ,建面积为 m2。

地上一层，建筑总高度为3m结构形式是钢架结构二，编制依据1.钢结构图纸一套2，工程洽商，设计变更及图纸会审记录3，《钢结构工程施工验收质量规范》GB50205-20014,相关行业标准，质量体系文件及工程管理制度三，施工范围厂房屋面.墙面彩钢板安装，运输及验收四，施工准备1.作业人员项目部在工人进场后，当天对工人进行进场安全教育，并对工人进行技术辅导及质量控制教育。

施工人员必须持证上岗。

项目部按规定对相关人员进行技术交底。

2.主要设备3、材料进场检验3.1、材料进场厂商应附原厂(素材提供厂商)出厂材质检验证明。

3.2、检验成型板规格尺寸、厚度、数量、长度及宽度。

3.3、检验各式收边料规格尺寸、厚度、数量及形式是否符合料单。

3.4、检验零配件自攻螺丝及垫片、拉钉、止水胶泥、落水管、固定座、等。

3.5、彩色钢板外观不得有刮伤磨损、扭曲、污染色差、翘角等现象。

3.6、吊升过程中彩色钢板垂直弯带若有松脱应放下重新调整后再吊升。

3.7、彩色钢板缓慢下降待吊车手控制定位后依序放下。

3.8、材料吊置屋架后,所有板肋须朝上,板面应朝同一方向(便于安装公母扣合)并应以尼龙绳或麻绳固定于钢构之主构件上,屋面板隔跨堆放,不得置于檩条中央。

3.9、彩钢板屋面板吊运的材料堆放（彩钢板采用现场地面成型,暂定在1轴）4、施工准备4.1、钢结构主体验收合格；4.2、刷完成；4.3、各种施工机具设备检查正常。

4.4、施工前认真查阅图纸、洽商、方案、相关安全质量规范，找出屋面工程中施工难点、安全质量施工注意点等，做到施工中重点突出。

五．施工方法1.施工布置1.1.流水线划分（1）A-D/1-16（2）D-H/1-161.2.劳动力计划1.3 施工工序安排（1）屋面：彩板进场——搭设施工平台——天沟安装——下层板安装——保温棉铺设——屋面板安装——屋脊帽盖安装——山墙泛水安装——天沟防水处理——零星布定（2）墙面：彩板进场——搭设施工平台——墙面放线安装——铺设保温棉——内墙板安装——泛水件安装——门窗口包件安装——工程验收2.钢结构彩板：2.1屋面板施工方法屋面底板为Q900型板，施工时先将底板固定在檩条上平面，然后在铺岩棉保温层。
