钢结构施工技术方案主要内容钢结构施工技术方案主要内容作为一种新兴的建筑结构形式，钢结构在现代建筑领域中得到了广泛应用。
而钢结构施工技术方案则是决定钢结构建筑质量和进度的关键因素之一。
本文将从六个方面详细阐述钢结构施工技术方案的主要内容。
一、施工基础施工基础是钢结构施工的基础，其质量直接决定了钢结构建筑的稳定性和安全性。
因此，在进行钢结构施工前，必须要对施工地基进行全面的勘察和评估，确定地基承载力、土层结构、地下水位等基本信息，并根据这些信息制定出相应的基础设计方案，以确保钢结构建筑在施工和使用过程中的稳定性和安全性。
二、钢结构制作钢结构制作是钢结构施工的核心环节，其质量直接影响钢结构建筑的安全性和美观度。
因此，在钢结构制作前，必须要对设计方案进行仔细的审查和评估，确保设计方案符合相关标准和法规，并根据设计方案制定出相应的钢结构制作方案。
同时，在钢结构制作过程中，要严格按照制作方案进行施工，采取科学的施工工艺和严格的质量控制措施，确保钢结构的制作质量。
三、预制构件加工和安装钢结构预制构件是钢结构施工的重要组成部分，其加工和安装质量直接影响钢结构建筑的整体质量。
因此，在进行预制构件加工和安装前，必须要对设计方案进行全面的评估和检查，并根据设计方案制定出相应的预制构件加工和安装方案。
同时，在预制构件加工和安装过程中，要严格按照方案进行施工，采取科学的工艺和严格的质量控制措施，确保预制构件的加工和安装质量。
四、现场施工现场施工是钢结构施工的最后一道工序，也是施工中最为重要的环节之一。
在进行现场施工前，必须要对现场进行全面的勘察和评估，并根据施工情况制定出相应的施工方案和施工计划。
同时，在现场施工过程中，要严格按照施工方案和计划进行施工，采取严格的安全措施和质量控制措施，确保钢结构建筑的安全性和质量。
五、安全管理安全管理是钢结构施工中最为重要的一环，安全事故的发生将会给施工过程带来巨大的损失。
因此，在进行钢结构施工前，必须要制定出全面的安全管理方案，对施工中的危险因素进行评估和控制，并采取有效的安全措施和培训措施，确保钢结构施工过程中的安全性。
建筑钢结构工程施工技术方案与规范建筑钢结构工程的施工技术方案与规范包括以下内容：一、施工准备工作1.备好开挖机械、人员、施工用电、用水、道路及其他设施。
2.清表：工程范围内的表层杂草、块石、杂物、腐殖土、树根等应清除干净，平整压实，清理厚度不得小于0.3m，清除出来的废渣不得随地弃置，采用自卸汽车外运至弃料场。
二、测量放样1.利用布设的临时控制点，放样定出开挖边线和开挖深度等。
在开挖边线放样时，应在设计边线外增加30~50cm，并作上明显的标记。
2.基坑底部开挖尺寸，除建筑物轮廓要求外，还应考虑排水设施和安装模板等要求。
三、土方开挖要求1.建筑物或构筑物的位置或场地的定位控制线(桩)、标准水平桩及开槽的灰线尺寸，必须经过检验合格；并办完预检手续。
2.开挖有地下水位的基坑槽、管沟时，应根据当地工程地质资料，采取措施降低地下水位。
四、钢屋架钢柱吊装施工1.在钢缆上串连一个手动葫芦，以调节钢柱在半空中的姿态。
2.平屋面钢柱吊装及时后，在松钩以前应连结有关平屋面钢檩条等，使其形成一个室内空间架构的稳定结构。
3.若不能在松钩以前安装平屋面钢檩条，为防止钢屋架钢柱歪扭，应拉设风绳。
风绳在吊装以前固定不动到钢屋架钢柱上，共设四根，拉设位置在钢柱长度的1/3处，下边拉建在附近钢柱砼柱。
风绳采用Ф13.5mm，采用1T倒链绷紧。
屋顶主檩条间连梁安装后，就可以拆卸风绳。
4.因为钢柱安装有一定的允许偏差，且屋架梁与钢柱选用高强螺栓联接，因而安装时，当吊装及时后，采用先联接一头（但是不拧紧），另一头如果可以直接连接，则直接连接及时，如误差太大，应调节钢柱风绳，调节屋面梁相对高度间隔，但钢柱自身误差应符合规定规定。
以上就是建筑钢结构工程的施工技术方案与规范的主要内容，希望可以帮助到您。
钢结构厂房工程工程施工方案及技术措施一、施工方案1.方案概述：本施工方案适用于钢结构厂房工程的施工过程，旨在确保施工顺利进行，达到设计要求。
2.施工组织：成立专门的工程施工班组，负责施工过程中的组织管理和操作指导，并与监理人员及设计单位保持良好的沟通和协调。
3.材料准备：根据设计要求，提前组织采购所需的钢材、焊条、螺栓等施工材料，并按照质量要求进行验收。
4.施工流程：按照设计图纸和施工方案，进行工程的开挖、基坑处理、基础施工、钢结构安装、焊接、检验、喷漆等施工工序，确保施工的连续性和协调性。
5.安全措施：施工期间，要加强安全管理，设立安全警示标志，保障现场作业人员的人身安全；对危险操作进行严格的管理和防范措施，做好强电、弱电等工程的隔离保护；监测气象因素，合理安排工作时间，确保施工质量和人身安全。
6.质量控制：严格按照设计要求和工程标准进行施工，对材料和施工过程进行全面检测和监控，确保施工质量达到预期目标，并与监理单位进行验收。
7.施工设备和机械：根据工程的特点和规模，合理选择施工设备和机械，并进行合理布置和调度，提高施工效率和质量。
8.环保措施：在施工过程中，按照环保要求进行垃圾分类和处理，合理利用资源，减少污染物的排放。
二、技术措施1.基坑处理：根据地形和设计要求，对基坑进行合理的处理，确保施工安全和基础的稳定性，可采用排水、加固等措施。
2.钢结构安装：严格按照设计图纸进行安装，注意螺栓的预紧力和连接件的正确安装，确保结构的稳定性和安全性。
3.焊接工艺：选择合适的焊接工艺和焊接材料，根据焊接部位和材料的要求，采用适当的焊接方法，确保焊缝的质量和强度。
4.材料防腐：对大型钢结构进行喷漆和防腐处理，选择合适的防腐涂料和方法，确保结构的耐候性和防腐性。
5.施工计划与进度管理：制定详细的施工计划，合理安排施工进度，确保施工过程的顺利进行，减少工期延误。
6.沟通协调：与监理单位和设计单位保持良好的沟通和协调，及时解决工程中遇到的问题和困难。

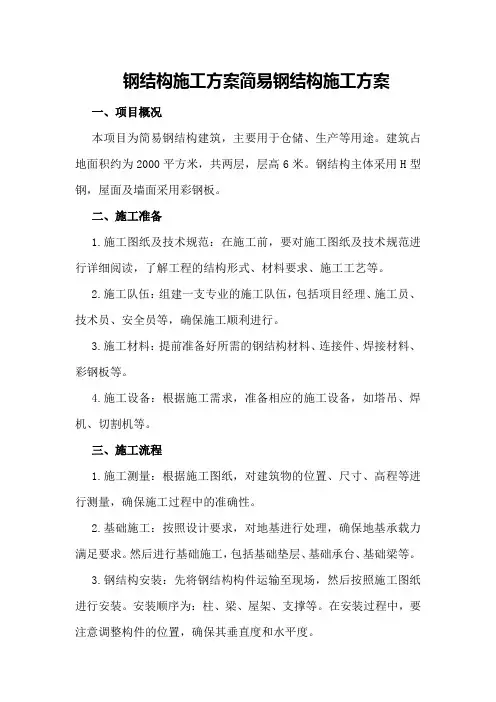

钢结构施工方案简易钢结构施工方案一、项目概况本项目为简易钢结构建筑，主要用于仓储、生产等用途。
建筑占地面积约为2000平方米，共两层，层高6米。
钢结构主体采用H型钢，屋面及墙面采用彩钢板。
二、施工准备1.施工图纸及技术规范：在施工前，要对施工图纸及技术规范进行详细阅读，了解工程的结构形式、材料要求、施工工艺等。
2.施工队伍：组建一支专业的施工队伍，包括项目经理、施工员、技术员、安全员等，确保施工顺利进行。
3.施工材料：提前准备好所需的钢结构材料、连接件、焊接材料、彩钢板等。
4.施工设备：根据施工需求，准备相应的施工设备，如塔吊、焊机、切割机等。
三、施工流程1.施工测量：根据施工图纸，对建筑物的位置、尺寸、高程等进行测量，确保施工过程中的准确性。
2.基础施工：按照设计要求，对地基进行处理，确保地基承载力满足要求。
然后进行基础施工，包括基础垫层、基础承台、基础梁等。
3.钢结构安装：先将钢结构构件运输至现场，然后按照施工图纸进行安装。
安装顺序为：柱、梁、屋架、支撑等。
在安装过程中，要注意调整构件的位置，确保其垂直度和水平度。
4.焊接施工：焊接是钢结构施工的关键环节。
在焊接过程中，要确保焊接质量，防止焊接缺陷。
焊接完成后，要进行焊接检验。
5.屋面及墙面施工：屋面采用彩钢板，施工过程中要注意屋面的防水、排水。
墙面施工同样采用彩钢板，注意板与板之间的搭接，确保密封性。
6.门窗安装：根据设计要求，安装相应的门窗。
7.室内装修：完成钢结构主体施工后，进行室内装修，包括地面、墙面、吊顶等。
8.工程验收：在施工完成后，进行工程验收，确保各项指标满足设计要求。
四、施工质量控制1.材料控制：对施工材料进行严格把关，确保材料质量合格。
2.施工工艺控制：严格按照施工工艺进行施工，确保施工质量。
3.施工过程控制：对施工过程进行实时监控，发现问题及时整改。
4.现场管理：加强现场管理，确保施工现场的清洁、安全、有序。
五、施工安全1.安全培训：对施工人员进行安全培训，提高安全意识。
钢结构工程施工技术方案及措施钢结构工程是指以钢材为主要材料，通过焊接、螺栓连接等方法组成的建筑结构工程，其具有强度高、耐久性强、易于维护、可重复使用等优点，因此在现代建筑领域得到了广泛应用。
下面我们将探讨钢结构工程施工技术方案及措施。
一、施工技术方案1. 钢结构工程施工前期准备（1）选择合适施工场地，满足施工要求，同时具有出入口，方便运输设备进出。
（2）组建专业的施工团队，包括现场管理人员、技术人员、作业人员等。
（3）制定准确的施工计划，包括吊装方案、安装方案、焊接方案、验收方案等。
2. 钢结构工程吊装作业（1）根据吊点位置和钢结构件重量等因素，选择合适的吊装机械设备，例如塔吊、吊车等。
（2）进行吊点试验，确保吊点的牢固和稳定。
（3）设计合理的吊装方案，以保证钢结构件的安全吊装。
3. 钢结构工程安装作业（1）对钢结构件进行预安装，检查各部位是否符合设计要求以及连接是否牢固。
（2）采取适当的连接方法，例如焊接、螺栓联接等。
（3）注意施工中的位置调整和方向调整，确保安装准确。
4. 钢结构工程的焊接作业（1）进行焊接前的对接、倒角、切割和清理工作，确保焊缝质量。
（2）设计合理的焊接工艺，包括电流、电压、焊接速度等参数调整。
（3）进行焊接后的清理和对焊缝进行检查，确保焊接质量。
5. 钢结构工程的验收（1）进行工厂验收和现场验收，确保结构件符合设计要求。
（2）对焊接、螺栓联接等连接部位进行力学性能测试，以保证连接强度满足设计要求。
（3）进行静载试验和动载试验，确保结构件的抗震性足够强。
二、施工措施1. 建立完善的安全管理制度，严格按照规章制度进行操作，确保施工现场的安全。
2. 采用环保材料，减少对环境的污染，提高施工质量。
3. 加强现场管理，保持施工区域的整洁有序，提高施工效率。
4. 对施工团队进行业务培训和安全培训，提高其技能及防范意识。
5. 对现场施工过程进行记录和监管，确保质量及时发现并及时处理问题。
钢结构工程施工方案（一）、钢结构工程技术准备1、深化图及加工图设计对本工程施工图的深化设计工作我公司将委派3名经验丰富的钢结构深化设计工程技术人员进行，同时安排1名专业工程师负责校对、审核工作。
1.1、认真熟悉施工图纸，了解设计意图与设计院进行进一步交流、参与图纸会审，提出节点优化设计、深化设计方案，并确定设计思路。
本工程的深化设计将使用“图纸装配法”，能顺利解决图多与构件对号入座问题。
确立“设计为制作服务，制作为安装服务”的原则。
1.2、根据钢架所在位置对所有构件按序编号，使其能对号入座。
1.3、汇总同类构件，按规格汇总总数，并分配翻样任务，减少重复工作量。
1.4、制订设计进度计划，按照计划检查完成任务情况及时增减设计人员。
设计过程中及时与设计院联络，并组织交流讨论，使构件深化设计能满足易制作、便安装的要求。
1.5、加工图深化设计完成后,即交与设计院审核。
1.6、审核通过后,对制造、安装部门及时进行技术交底工作；1.7、及时对钢结构设计图纸的技术变更作出修改。
1.8、按照施工安装提供的机械设备能力，结合运输的限制，确定单元结构构件的划分；1.9、对制造、安装部门进行钢结构设计图的技术交底工作；1.10、同时对钢结构设计图纸的技术变更提出书面资料；2、深化设计流程图工厂制造用的施工图设计按照原设计图纸及相关的技术文件资料，将整个主体结构分解成各个单独的杆件和单元件，分别进行绘制，并全部采用计算机完成，施工图设计主要包括以下内容：节点拼装总图、节点拼装顺序图、杆件图、节点图及材料明细表等。
3、工装胎具设计制作为保证钢结构构件生产制造的质量、提高制造精度、生产效率，尽量使构件进行标准化生产，宜设计制造或改制一系列工装。
4、生产组织与调度指挥工作为了能保持与贵公司的长期合作的互利关系，保证工程质量，决定由我公司总经理助理、钢构生产厂长牵头成立本工程生产组织部，负责组织本工程钢构件的制作实施。
本工程的生产进度必须按总体计划执行，生产必须满足安装要求，所以总体进度计划应得到生产、质量、安装等部门的论证和认可，其他部门应密切配合，各司其责，具体应做到：4.1由计划部精心计划，计划做到周密、仔细、可行、及时，保证各部门工作协调一致。
钢结构厂房工程钢筋工程施工方案及技术措施一、施工方案：1.组织施工前的准备工作，包括制定施工计划、安排人员、准备施工机械和工具等。
2.进行工程布置和标定，确定关键节点，标明基准点和控制线，以确保施工的准确性和精度。
3.进行钢筋的验收，查看材料的质量、规格和数量是否符合设计要求，合格后方可进行施工。
4.钢筋的切割和弯曲加工，采用机械设备进行加工，并进行质量检查，确保钢筋的加工质量。
5.钢筋的焊接，采用电焊机进行焊接，焊接后进行质量检查，确保焊接强度和质量。
6.钢筋的定位和安装，根据设计要求和施工图进行钢筋的定位和安装，同时采取临时钢筋支撑措施，确保钢筋的垂直度和平整度。
7.钢筋的绑扎，采用铁丝或扎带进行钢筋的绑扎，绑扎后进行质量检查，确保绑扎牢固和准确。
8.钢筋的混凝土保养，对已安装好的钢筋进行混凝土保护，包括覆盖防护层、防腐涂料处理等，以防止钢筋锈蚀和损坏。
9.施工结束后进行验收，检查施工质量和安全措施是否符合要求，整理施工记录和材料报表。
二、技术措施：1.结构施工质量要求：严格按照设计文件、标准规范及施工技术要求进行施工，保证工程质量。
2.施工现场安全措施：设置安全警示标志和围挡，保证施工现场的安全。
3.人员安全措施：施工人员必须佩戴安全防护用品，如安全帽、安全鞋、工作服等。
4.施工机械设备安全措施：机械设备必须经过检修和维护后方可使用，操作人员必须经过培训和考核合格。
5.钢筋加工工艺：采用机械设备进行切割和弯曲，确保加工的精度和质量。
6.钢筋定位准确性控制：使用控制线和检测仪器进行定位控制，通过加大取样频率来保证钢筋的准确度。
7.钢筋绑扎牢固性控制：严格按照技术要求进行绑扎，保证绑扎的牢固度和紧密度。
8.钢筋混凝土保护层厚度和质量控制：采用测量仪器对保护层厚度进行检测，并使用防腐涂料进行保护处理。
9.施工质量检查和验收措施：设置专门的质检组进行质量检查和验收，及时发现和处理施工质量问题。
通过以上的施工方案和技术措施，可以保证钢结构厂房工程钢筋工程施工的质量和安全，确保工程的顺利进行。
一、钢结构工程施工方案及技术方案（一）准备阶段1、技术准备1、全面熟悉掌握有关施工图纸、设计要求、施工规范、吊装方案等有关技术资料，核对构件的空间、就位尺寸和相互问和关系，掌握结构的高度、重量、外形尺寸、数量、型号及构件间连接方式等。
2 、掌握吊装场地范围内的地面、地下、高空的环境情况。
3、了解已选定的起重机械设备的情况和使用要求。
4、编制吊装工程作业指导书。
5、进行认真细致全面的方案和作业指导书的技术交底。
2、施工准备钢构件验收：钢构件制作完成后，应按国家GB 50205-2020的规范进行检查验收。
外形几何尺寸地允许偏差应符合表3.9、3.1的规定。
钢构件成品出厂时，制造单位应提交产品证明书和下列技术文件；1、设计更改文件，钢结构施工图并在图中注明修改部位。
2、制作中对问题处理的协议文件。
3、所作钢材和其他材料的质量证明书和试验报告。
4、高强螺栓摩擦系数物实测材料。
钢构件进入施工现场后，除了检查构件规格、型号、数量外，还需对运输过程中易产生变形的部位进行专门检查，发现问题应及时通知有关单位做好签证手续以便备案，并重新检验。
测量仪器及使用应按规范要求，统一的标准。
1、经纬仪：采用精度2S的光学经纬仪。
2、水准仪：按国家三、四等水准仪测量及工程水准测量要求，其精度为±3MM/KM。
3、钢尺：参与同一单位工程施工的各个单位，须使用同一牌号、同一规格的钢尺，应通过标准计量校准钢尺。
基础复核：1、基础施工单位至少在吊装前七天提供基础验收的资料。
2、基础施工单位应提供轴线标高的轴线基准点和标高水准点。
3、基础施工单位在基础上应划有关轴线和记号。
4、支座和地脚螺栓的允许偏差，支座和地脚螺栓的检查应分二次进行。
5、提供基础复测报告，对复测中出现的问题应通知有关单位，提出修改措施。
6、为防止地脚螺栓在安装前或安装中螺纹受到损伤，宜采用锥形防护套将螺纹进行保护。
构件预检：1、检查构件型号数量。
2、构件有无变形，发生变形应矫正和修复。
第1篇一、工程概况本项目为一座高层办公楼，位于XX市XX区，占地面积约10,000平方米，总建筑面积约40,000平方米。
建筑高度为30层，地下3层，地上27层，建筑结构形式为框架-剪力墙结构，采用钢架结构。
为确保施工质量和安全，特制定本施工方案。
二、施工组织与管理1. 施工组织机构- 施工项目经理部：负责整个项目的施工组织、协调和管理。
- 施工技术部：负责施工技术方案、施工图纸的审核、施工工艺的研究和施工技术的指导。
- 施工安全部：负责施工现场的安全管理、安全教育和安全检查。
- 施工材料部：负责施工材料的采购、检验、储存和发放。
2. 施工管理- 严格执行国家相关法律法规和行业标准。
- 建立健全施工管理制度，确保施工过程规范化、标准化。
- 加强施工现场的文明施工，确保施工现场整洁有序。
三、施工准备1. 施工图纸及技术资料- 完善施工图纸和技术资料，确保图纸准确无误。
- 对施工图纸进行会审，明确施工要求和技术难点。
2. 施工设备- 采购和租赁必要的施工设备，如吊车、切割机、焊接设备、测量仪器等。
- 对施工设备进行检验和维护，确保设备正常运行。
3. 施工材料- 采购符合设计要求的钢材、焊接材料、防火涂料等。
- 对施工材料进行检验，确保材料质量符合国家标准。
4. 施工人员- 组织施工人员培训，提高施工人员的专业技能和安全意识。
- 对施工人员进行安全教育和技能考核，确保施工人员具备相应的资质。
四、施工工艺及流程1. 基础施工- 按照设计图纸进行基础施工，包括土方开挖、基础垫层、基础钢筋绑扎、混凝土浇筑等。
2. 钢架结构施工- 钢架结构施工分为以下几个阶段：a. 钢架材料验收：对进场钢材进行验收，确保材料质量。
b. 钢架加工：根据设计图纸进行钢材加工，包括切割、焊接、下料等。
c. 钢架组装：将加工好的钢材按照设计要求进行组装。
d. 钢架吊装：使用吊车将组装好的钢架吊装到指定位置。
e. 钢架焊接：对钢架进行焊接，确保焊接质量。
第1篇一、工程概况1. 工程名称：[项目名称]2. 工程地点：[项目具体地址]3. 工程规模：[项目占地面积、建筑面积等]4. 结构形式：[钢结构类型，如框架结构、网架结构、壳体结构等]5. 设计单位：[设计单位名称]6. 施工单位：[施工单位名称]二、施工准备1. 施工组织设计- 施工组织设计应包括施工方案、施工进度计划、施工资源配置、施工质量保证体系、施工安全管理体系等内容。
- 施工组织设计应结合工程实际情况，制定合理的施工方案，确保工程质量和安全。
2. 施工图纸及技术文件- 收集并核对施工图纸及技术文件，确保其完整、准确。
- 对施工图纸及技术文件进行会审，解决图纸中的疑问和问题。
3. 材料设备- 采购符合设计要求的钢材、连接件、焊接材料等材料。
- 选择合适的施工设备，如起重机械、焊接设备、检测设备等。
4. 施工人员- 组织施工队伍，包括项目经理、技术负责人、施工员、质量员、安全员等。
- 对施工人员进行岗前培训，提高施工技能和安全意识。
5. 施工现场- 施工现场应平整、排水良好，满足施工要求。
- 建立施工现场管理制度，确保施工现场整洁有序。
三、施工工艺流程1. 施工准备阶段- 施工现场测量放线，确定构件安装位置。
- 搭设临时设施，如施工平台、防护栏杆等。
2. 钢构件加工制作- 根据施工图纸，进行钢构件的加工制作。
- 钢构件加工应符合设计要求和质量标准。
3. 钢构件运输及堆放- 钢构件运输过程中应采取防护措施，防止损坏。
- 钢构件堆放应整齐，便于吊装。
4. 钢构件吊装- 根据吊装方案，选择合适的起重机械。
- 吊装过程中应确保安全，防止构件损坏。
5. 钢构件连接- 钢构件连接可采用焊接、螺栓连接等方式。
- 连接质量应符合设计要求和质量标准。
6. 钢结构安装- 按照施工顺序，依次安装钢构件。
- 安装过程中应进行测量和校正，确保结构尺寸和位置准确。
7. 钢结构防腐涂装- 钢结构安装完成后，进行防腐涂装处理。
钢结构施工技术方案主要施工工艺流程如下：施工放线→基础混凝土内预埋螺栓→（钢结构加工制作）门式刚架吊装→吊车梁安装→钢梁安装→屋架、屋面板及屋檐板安装→墙面板安装→钢结构涂装。
一、施工放线（1）按照设计要求，根据图纸要求，配合土建单位将标高、轴线核实核准。
（2）施工前用经纬仪复核轴线，并用水准仪确定标高，并用墨线在不易损坏的固定物上作好记号，注明标高，并做好记录。
（3）在确定轴线和标高之后，即放好大样之后，再放小样，也就是确定每个钢柱在基础混凝土上的连接面边线及纵横十字轴线，即门式刚架的柱脚位置。
（4）在定位刚架时，要尽量避免刚架柱脚与螺栓的碰撞，以避免刚架柱底面的变形，从面减少与基础混凝土的接触面，以及螺栓的弯曲变形，造成螺栓纠直之后给螺栓带来的强度损耗。
二、基础混凝土内预埋螺栓（1）在基础混凝土浇捣之前，再仔细核对螺栓的大小、长度、标高及位置，并固定好预埋螺栓。
（2）在基础混凝土浇捣之前，黄油及塑料薄膜包住预埋螺栓的丝口部分，以避免混凝土浇捣时对螺栓丝口的污染。
（3）在浇捣混凝土之时，派有经验的专人值班，做好混凝土浇捣时对预埋螺栓定位的影响。
以避免预埋累栓的位移及标高的改变。
（4）基础混凝土浇捣之后，及时清理预埋螺栓杆及丝口上的残留混凝土。
三、钢结构加工制作工艺过程：1.下料图单①此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。
②质量检测标准：应符合设计要求及国家现行标准的规定。
③检验方法：检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。
2.放样、号料①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。
②注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。
③划线前，材料的弯曲和变形应予以矫正。
④放样和样板的允许偏差见下表：项目允许偏差平行线距离和分段尺寸 ±0.5mm对角线差 1.0mm宽度、长度 ±0.5mm孔距 ±0.5mm加工样板角度 ±20’⑤号料的允许偏差见下表：项目允许偏差外形尺寸 ±1.0孔距 ±0.5⑥质量检验方法：用钢尺检测。
3.下料：钢板下料采用数控多头切割机下料，但下料前应将切割表面的铁锈、污物清除干净，以保持切割件的干净和平整，切割后应清除溶渣和飞溅物，操作人员熟练掌握机械设备使用方法和操作规程调整设备最佳参数的最佳值。
①质量检验标准：切割的允许偏差值（mm）项目 允 许 偏 差零件宽度、长度 ±3.0 、边缘缺棱 1.0型钢端部垂直度 2.0②钢材剪切面或切割面应无裂纹、夹渣和分层。
③质量检验方法：目测或用放大镜、钢尺检查。
4.组立、成型钢材在组立前应矫正其变形，并达到符合控制偏差范围内，接触毛面应无毛刺、污物和杂物，以保证构件的组装紧密结合，符合质量标准。
组立时应有适量的工具和设备，如直角钢尺，以保证组立后有足够的精度。
采用设备为Z12型型钢组立机。
①点焊时所采用焊材与焊件匹配，焊缝厚度为设计厚度的2／3且不大于8 mm，焊缝长度不小于25 mm，位置在焊道以内。
②预组立的构件必须进行检查和确定是否符合图纸尺寸，以及构件的精度要求成型。
③组立成型时，构件应在自由状态下进行，其结构应符合《钢结构工程施工及验收规范》及有关标准规定。
经检查合格后进行编号。
④质量检验标准。
允许偏差符合《钢结构工程施工及验收规范》有关规定。
组立的允许偏差表（mm）类型项目允许偏差；焊接钢梁高度 ±2.0中心偏移 ±2.0垂直度（△） b/100且不大于2.0⑤质量检验方法：用直尺、角尺检查。
5.焊接：①该工序采用设备为门式全自动埋弧焊机。
②埋弧自动焊焊接规范表焊缝厚度焊丝直径焊接电流电弧电压焊接速度53450－47528－305562450－47534－364083550－60034－363084575－62534－3630103600－65034－3623104650－70034－3623123600－65034－3615124725－77536－3820125775－82536－3818操作人员应严格遵守焊接规范表。
③焊接工艺：焊接钢柱、钢梁采用门式自动埋弧焊进行焊接；柱梁连接板加肋板采用手工焊接。
使用门式自动焊应满足以下两点：（1）焊接后边缘30－50mm范围内的铁锈、毛刺污垢等必须清除干净，以减少产生焊接气孔等缺陷的因素。
（2）引弧板应与母材材质相同，焊接坡口形式相同，长度应符合标准的规定；使用手工电弧应满足以下规定：使用状态良好、功能齐全的电焊机，选用的焊条需用烘干箱进行烘干。
质量检验标准和方法：焊接型钢允许偏差表（mm）项目 允许偏差截面高度（h） h＜500 ±2.0500≤h≤1000 ±3.0h＞1000 ±4.0 截面宽度（b） ±3.0腹板中心偏移 2.0翼缘板垂直度（△） b/100且不应大于 3.0弯曲矢高 l/1000且不应大于10.0扭曲 h/250且不应大于5.0腹板局部平面度（f） t＜14 3.0t≥14 2.06.制孔①采用设备：摇臂钻②质量检验标准：螺栓孔及孔距允许偏差符合《钢结构施工及验收规范》的有关规定，详见下表：螺栓孔允许偏差表（mm）项目：直径圆度垂直度：允许偏差：＋1.0 2.0 0.3t且不大于2.0螺栓孔距的允许偏差表螺栓孔孔距范围≤500501－12001200－3000＞3000同一组内任意孔间距离±1.0±1.5————————相邻两组的端孔的距离± 1.5±2.0±2.5±3.0②质量检验方法：用直尺、钢尺、卡尺和目测检查。
7.矫正型钢①使用设备：翼缘调直机②工艺要求：操作人员熟悉工艺内容并熟悉掌握设备操作规程，矫正完成后，应进行自检，允许偏差符合《钢结构施工及验收规范》有关规定。
钢板矫正允许偏差项 目允 许 偏 差t≤14 1.5钢板局部平面度t＞14 1.0弯 曲 矢 高1／1000且不应大于 5.0角钢肢的垂直度B/100双肢栓接角钢的角度不得大于900槽钢翼缘对腹板的垂直度B/80工字钢、H型钢翼缘对腹板的垂直度B/100且不大于2.0质量检验方法：目测及直尺检查。
8.端头切割焊接型钢柱梁矫正完成,其端部应进行平头切割，所用设备为端头铣床，端部铣平的允许误差见下表：项目允许偏差两端铣平时构件长度 ±2．0两端铣平时零件长度 ±0．5铣平面的平面度 0．39．除锈除锈采用专用除锈设备，进行抛射除锈可以提高钢材的疲劳强度和抗腐能力。
对钢材表面硬度也有不同程度的提高，有利于漆膜的附和不需增加外加的涂层厚度。
除锈使用的磨料必须符合质量标准和工艺要求，施工环境相对湿度不应大于85％。
经除锈后的钢材表面，用毛刷等工具清扫干净，才能进行下道工序，除锈合格后的钢材表面，如在涂底漆前已返锈，需重新除锈。
10．油漆钢材除锈经检查合格后，在表面涂完第一道底漆，一般在除锈完成后，存放在厂房内，可在24小时内涂完底漆。
存放在厂房外，则应在当班漆完底漆。
油漆应按设计要求配套使用，第一遍底漆干燥后，再进行中间漆和面漆的涂刷，保证涂层厚变达到设计要求。
油漆在涂刷过程中应均匀，不流坠。
11．包装与运输①．构件编号在包装前，将各种符号转换成设计图面所规定构件编号，并用笔（油漆）或粘贴纸标注于构件的规定部位，以便包装时识别。
②．在搬运过程中注意对构件和涂层的保护，对易碰撞的部位应提供适当的保护。
③．搬运后的构件如发生变形损坏，应及时进行修补，以确保发运前构件完好无损。
12．验收钢构件出厂前，应提交以下资料：⑴产品合格证⑵施工图和设计文件⑶制作过程技术问题处理的协议文件⑷钢材、连接材料和涂料的质量证明书或试验报告。
⑸焊缝检测记录资料⑹涂层检测资料⑺主要构件验收记录⑻构件发运清单资料四、钢构件检验主要内容：（1）根据《钢结构工程及验收规范》（GB50205—2001）中的有关规定，仔细检查验钢构件的外形和几何尺寸。
如有超偏差，应在吊装前设法消除。
（2）根据吊装顺序检查构件的种类和数量是否符合构件进场安（3）为便于吊装后构件安装质量的检验和吊装顺序的确定，在主构件上要标出两个方向的中心线、标高线、位置线等各种控制线和所有构件的吊装顺序编号。
五、钢结构安装1．施工方法：本工程钢结构安装，首先复核混凝土基础的轴线及基础顶面标高，采用分件吊装的方法，先吊装所有钢柱，待校正固定后，依次吊装钢梁，随吊随调整，然后进行安装固定，最后吊装屋面支撑及檩条系统。
2．施工顺序：现场吊装划分为二个施工单元，采用一台50吨吊车，由东向西吊装。
3.安装前准备工作①．柱脚螺栓的施工：复核土建基础施工的柱脚定位轴线，埋设地脚螺栓。
为保证地脚螺栓的定位准确，将地脚螺栓用钢模板孔套进行定位固定，并进行反复校核无误后方能进行混凝土的浇注施工。
地脚螺栓露出地面的部分用塑料布进行包裹保护。
②．编制安装计划和构件供应计划，组织好施工。
③．检查钢构件：钢构件出厂时应具有出厂合格证，安装前按图纸查点复核构件，将构件依照安装顺序运到安装范围内，在不影响安装的条件下，尽量把构件放在安装位置下边，以保证安装的便利。
④．安装质量标准项目名称允许偏差垂直度单节柱建筑物总体 H／100且≤10mm标高梁面 L／1000且≤10mm柱顶 ≤5mm建筑物高度 ±n（△n+△n+△w）4．安装施工工艺①．钢柱安装：吊装前首先确定构件吊点位置，确定绑扎方法，吊装时做好防护措施。
钢柱起吊后，当柱脚距地脚螺栓约30-40CM时扶正，使柱脚的安装孔对准螺栓，缓慢落钩就位。
经过初校待垂直偏差在20MM内，拧紧螺栓，临时固定即可脱钩。
②．钢梁吊装：钢梁吊装在柱子复核完成后进行，钢梁吊装时采用两点对称绑扎起吊就位安装。
钢梁起吊后距柱基准面100MM时徐徐慢就位，待钢梁吊装就位后进行对接调整校正，然后固定连接。
钢梁吊装时随吊随用经纬仪校正，有偏差随时纠正。
③．墙面檩条安装：檩条截面较小，重量较轻，采用一钩多吊或成片吊装的方法吊装。
檩条的校正主要是间距尺寸及自身平直度。
间距检查用样杆顺着檩条杆件之间来回移动，如有误差，放松或拧紧螺栓进行校正。
平直度用拉线和钢尺检查校正，最后用螺栓固定。
5．安装校正①．钢柱校正：钢柱垂直度校正用经纬仪或吊线锤检验，当有偏差时采用千斤顶进行校正，标高校正用千斤顶将底座少许抬高，然后增减垫板厚度，柱脚校正无误后立即紧固地脚螺栓，待钢柱整体校正无误后在柱脚底板下浇注细石混凝土固定。
②．钢梁校正：钢梁轴线和垂直度的测量校正，校正采用千斤顶和倒链进行，校正后立即进行固定。
