3.1.2 常用绝缘材料的性能和用途
9. 云母带
云母带在室温下较柔软，适用于电机、电 器线圈及连接线的绝缘。常用的有5434 醇酸玻璃纤维云母带和5438-1环氧玻璃云 母带。后者厚度均匀、柔软，固化后电气 和力学性能良好，目前正大力推广使用， 但需要低温保存。
最新编辑ppt
14
3.1.2 常用绝缘材料的性能和用途
10. 衬垫云母板 它主要适宜作电机、电器的绝缘衬垫。常用的
有5730醇酸衬垫云母板和5737-1环氧衬垫云母 板。 11. 薄膜和薄膜复合制品 常用的薄膜复合制品有6520聚酯薄膜绝缘纸 （即聚酯薄膜青壳纸）复合箔和6530聚酯薄膜 漆布复合箔。常用的薄膜有6020聚酯薄膜。它 们都适用于电机槽的绝缘、匝间绝缘和相间绝 缘以及其它电工产品的线圈的绝缘。6020聚酯 薄膜厚度薄、柔软性好，可用于热带型产品。
1000-1050 900-950
1150 1050
电阻率较高，加工性能好，高温时力 学性能较好，用后不变脆，适用于移 动设备上。
镍 铬铝 合金
1Cr13A14 0Cr13A16Mo2 0Cr25A15 0Cr27A117Mo 2
900-950 1050-1200 1050-1200 1200-1300
最新编辑ppt
9
3.1.2 常用绝缘材料的性能和用途
5. 漆管 主要用作电机、电器和仪表的引出线或连
接线的绝缘套管。如2730醇酸玻璃漆管 有良好的电气、力学性能，耐油性、耐潮 性较好，但弹性较差，可用作油浸变压器、 油断路器等的引出线或连接线的绝缘套管。
最新编辑ppt
10
3.1.2 常用绝缘材料的性能和用途
最新编辑ppt

《电工培训材料》课件

《电工培训材料》课件

05
06
学习如何调试照明电路，确保电路正常工 作。
家用电器设备的维修与保养
总结词：具备家用电器设 备的维修与保养能力，保
障家庭用电安全。
了解常见家用电器设备的 基本工作原理和电路图。
掌握常见家用电器设备的 维修技巧，如更换灯泡、
修理电风扇等。
详细描述
学习如何检测和诊断电器 设备的故障。
学习如何进行家用电器设 备的日常保养掌 握冰箱的日常使用和常见 故障排除。
空调
了解空调的基本原理，掌 握空调的日常使用和常见 故障排除。
工业电器设备
电机
了解电机的原理、分类及 使用，掌握电机的维护和 保养。
变压器
了解变压器的原理、分类 及使用，掌握变压器的维 护和保养。
工业控制柜
了解工业控制柜的组成、 原理及使用，掌握工业控 制柜的维护和保养。
电工所需的基本技能
总结词
掌握电工所需的基本技能
故障诊断与排除
电工需要具备故障诊断与排除的能力，能 够通过观察、检测和分析，快速定位电气 故障，并采取有效措施进行排除。
电气设备安装与维护
电工需要具备电气设备安装与维护的能力 ，能够按照规定的技术要求进行设备的安 装、调试和检修。
电气识图
电工需要具备电气识图能力，能够读懂电 路图、接线图等，了解电气元件的工作原 理和功能。
使用寿命。
工业电器设备的安装与调试
总结词：具备工业电器设备的
安装与调试能力，保障工业生
产的正常运行。
01
详细描述
02
了解工业电器设备的基本工作
原理和电路图。
03
学习如何选择合适的工业电器
设备和材料。
04
掌握工业电器设备的安装步骤

电工材料PPT课件

电工材料PPT课件
讯电缆五大类。 电线与电缆：一般将芯数少、直径小、结构简单的电传输线称为电线。
其他的称为电缆。 分为通用电线电缆和专用电线电缆两大类。
1.2.2 电缆的结构、材料
电缆：一般为多芯、有护套的绝缘导线束。 多芯电缆结构：从内到外：导体-绝缘层-内护层-衬层-铠装层-外护层。
9
油田子女工《电工电》培缆训结—构电工工具及材料
1.1 导体材料概述
1.导电材料：一般是指专门用于传导电流的材料。 导电材料主要用于构建电网和各类电工产品中电能传输。 2.导电材料材质：主要有金属、合金和某些非金属。 3.导电材料分类：电线电缆、电阻电热材料、触点材料、电刷制品和其 他导电材料等。
5
油田子女工《电工》培训—电工工具及材料
4.导电材料的主要技术要求： 电阻率小（降低输电损耗）； 机械强度高（牢固可靠）； 导热性能好（利于散热）； 密度较小（材料重量低）； 热膨胀系数小（适应不同温度环境）； 易加工、易焊接（便于施工）； 耐腐蚀、不氧化（使用寿命长）等。
2）型号编制方法： 材质+外形（圆形省略）+硬度+镀层 材质：G-钢；L-铝；T-铜；H-合金；X-锡。 外形：B-扁形；D-带型； 硬度：Y-硬；R-软 例：TR-软圆铜线；TBY-硬铜扁线；TRX-镀锡软圆铜线等。 规格表示：圆线用截面直径（或截面积）表示；扁形以厚b*a宽表示。 例：TR型线，标称直径1.03mm；标称面积3.5mm2；TBY型线，2*4mm
1.2.4 电磁线 电磁线是专用于电-磁能互换场合的有绝缘层的导线。一般用于电机、 变压器及电工仪表中的线圈绕组。 常用电磁线的导电线芯有圆线和扁线两种, 一般采用铜线。 常用电磁线有漆包线和绕包线两类。 1. 漆包线 漆包线的绝缘层是漆膜（Q-绝缘漆；QQ-缩醛、QZ-聚酯、QA-聚氨酯、 QH-环氧）。广泛应用于中小型电机及微电机、 干式变压器和其他电 工产品中。

常用电工材料.ppt

常用电工材料.ppt
4 线芯标称面积（数字）单位平方毫米
BLV---4
2 常用电工材料
（三）选用知识 1、允许载流量应大于负载最大电流值
横截面积越大，通过的电流量越大。 2、额定电压应大于线路的峰值电压。
3、有足够的机械强度
2 常用电工材料
二、常用熔体材料（电路保险用） 1、常用熔断器与熔体

2 常用电工材料
跌 落 式 熔 断 器
2 常用电工材料
2.1 常用导电材料
导电材料是指，在电工设备中用做导体。比较典 型的制品有两种，电线和电缆以及熔体。
一、电线、电缆
2 常用电工材料
2 常用电工材料
电缆结构：
2 常用电工材料
（一）常用电线、电缆的名称、型号与用途
2 常用电工材料
（二）型号命名法 绝缘导线的型号命名由四部分组成。 1 导线类型（字母） （B—布线用导线）R—软导线 A—安装用导线 2 导体材料（字母） （L—铝芯线）无标志—铜芯线 3 所用绝缘材料（字母） （X—橡胶 V—聚氯乙烯绝缘 F—氯丁橡胶绝缘）
2 常用电工材料
二、熔体材料的选用原则
熔体是置于熔断器中，保证在电路正常工作时，
确保电路向电气设备正常供电。一旦短路、过
载时必须迅速分断电路。
照明电路 熔体额定电流=照明电器具电流之和
家用电器 熔体额定电流≥电器额定电流之和
单台电动 =1.5~2.5倍电动机额定电流
多台电动机 熔丝与电路
=最大一台1.5~2.5倍电动机额定电流 +其余电动机电流
≦导线持续运行额定电流 的80%

《电工材料》课件

《电工材料》课件
性。
半导体材料的应用
半导体材料广泛应用于集成电路 、晶体管、太阳能电池等电子器 件中，是实现电子信号传输和控
制的重要基础。
04
CHAPTER
电工材料的机械性能
硬度
硬度是电工材料抵抗被压入或 刻划的能力，是衡量材料软硬
程度的指标。
硬度的测量方法有多种，如洛 氏硬度、布氏硬度和维氏硬度
等。
硬度与电工材料的导电性能和 电气绝缘性能有一定的关系。 一般来说，硬度较高的电工材 料，其导电性能和电气绝缘性 能相对较差。
详细描述
磁导率是电工材料重要的物理性能之一，它 决定了材料对磁场的导磁能力。磁导率高的 材料能够更好地引导磁场，减少磁场泄漏和 能量损失。在电机和变压器等电气设备中， 磁导率高的材料可以提高设备的效率和工作 稳定性。
03
CHAPTER
电工材料的电气性能
绝缘材料
绝缘材料
绝缘材料是阻止电流通过的材料 ，主要用于隔离和保护电路。
磁性材料的特性
磁性材料应具有良好的磁导率、磁感 应强度和机械性能等特点，以确保电 磁器件的性能和稳定性。
半导体材料
半导体材料
半导体材料是导电性能介于导体 和绝缘体之间的材料，主要用于
制造电子器件。
半导体材料的特性
半导体材料应具有高电阻率、高 迁移率和特殊的能带结构等特点 ，以确保电子器件的性能和稳定
展。
THANKS
谢谢Biblioteka 02CHAPTER
电工材料的物理性能
电导率
总结词
电导率是衡量材料导电性能的重要参数，数值越高表示导电 性能越好。
详细描述
电导率是电工材料最重要的物理性能之一，它表示材料传导 电流的能力。电导率越大，材料的导电性能越好，能够更有 效地传输电能。在电力系统中，电导率高的材料可以减少能 量损失，提高电力传输效率。

《电工材料》PPT课件

《电工材料》PPT课件
• 磁性材料按性质分为金属和非金属两类。
• 按矫顽力的大小分为软磁材料、永（硬）磁
材料和特殊性能的磁性材料。
• 按其在外磁场中表现的不同磁性可分为顺磁
物质、反磁物质和铁磁物质。
整理ppt
8
•磁性材料的特性曲线是指磁性材料的磁感应强度B 与外磁场的磁场强度H之间的曲线，简称B-H曲线。
•工程上常用磁化曲线和磁滞回线等特性曲线来反映 磁性材料的基本性能。
17
三、力学传感领域
1、静应力传感领域 利用应变导致磁特性的变化从而输出电压发生变化的现象， 用于磁应变传感器检测料斗的料位。把测力器放在料斗支 持部位，与负载成比例的输出电压经放大比较后自动触发 上/下限位开关从而实现料位的在线监测和实时控制。
2、振动、冲击应力传感器领域
在机器人领域，通常的磁致伸缩器件原型有3种。以c为例，
(BH)max～8KJ/m3
整理ppt
12
磁致伸缩材料的应用 一、磁致伸缩材料的应用基础
（1）磁致伸缩效应(Joule效应) 制作磁致伸缩制动器
（2）磁致伸缩逆效应(Villari效应) 制作磁致伸缩传感器
（3）E效应：磁致伸缩材料由于磁化状态的改变而引起自
身杨氏模量发生变化的现象，可用于声延迟线。
自从大应变和低响应频率的REFe2压磁材料出现以来，声纳 性能大大改善，海底探测距离已达到数千公里。
整理ppt
14
应用领域：海底通讯、海底测绘、海洋捕捞、矿藏勘探、 油井测探、超声邻近传感器、超声焊接、超声无损探伤、 超声全息摄像、超声体外排石等等。
整理ppt
15
2、声延迟线 REFe2等化合物的弹性模量E随磁场的改变变化极大，由于 E的变化，声速也随磁场发生显著改变。利用这种效应，美 国人Arthur.E.Clark研制成可变延迟线。

电工材料PPT课件

电工材料PPT课件

20
电工工具及材料
导体 耐火层 绝缘 绕包层 内垫层 铠装层 外护套
精选ppt课件2021
21
电工工具及材料
1.型号与命名
电线电缆产品的命名有以下原则： (1) 应用场合或类别； (2) 结构材料或型式（从内到外-> 导体-绝缘-内护层-外护层-铠装）。
(3) 特征（有时为强调附加特征，将特征写到首位或结构前）。
2.电力电缆类型 (1) 油浸纸质绝缘电缆；
(2) 塑料(聚氯乙烯）绝缘电力电缆。 (3) 橡胶绝缘电力电缆
精选ppt课件2021
30
电力电缆
电工工具及材料
精选ppt课件2021
31
电工工具及材料
电力电缆：线芯一般为铜、铝；绝缘层、内外护套一般为聚乙烯、聚氯 乙烯、橡胶；户外用有铠装。芯数有1、2、3、3+1、4、4+1等。
用途 类别
导体 绝缘
内护套
结构 特征
外护套
使用 特征
可只标注部分
1-2位字母
1-3位数字 1-2位字母
类别：（裸线、电磁线、电力及通讯电缆省略）； K-控制电缆；P-信号缆；S-数据、射频； ZR-阻燃；NH-耐火；WDZ-低烟无卤；B-布线；S-对绞；J-绞制。
用途：H-焊机用；T-电梯用；W-户外； DJ-计算机；N-农用直埋；JK-架空； Q-轻型；Z-中 型；C-重型；
导体材料：T-铜（省略，裸导线除外）；L-铝；G-钢芯；R-铜软线。
绝缘层材料：V-聚氯乙烯；YJ-交联聚乙烯；Y-聚乙烯；X-丁苯橡胶；G-硅橡胶；YY-乙烯/ 乙酸乙烯橡胶；Z-油浸纸。
内护套材料：Q-铅包；L-铝包；H-橡套；V-聚氯乙烯；Y-聚乙烯；F-氯丁橡胶

电工材料和电工基本技能培训教材PPT(共 74张)

电工材料和电工基本技能培训教材PPT(共 74张)
感兴趣的同学以后可以去各单位的配电房看一 下。
电工基 本技能
第二部分 变压器知识
变压器的概念
变压器是变换交流电压、电流和阻抗的器件，当 初级线圈中通有交流电流时，铁芯（或磁芯）中便产 生交流磁通，使次级线圈中感应出电压（或电流）。 变压器由铁芯（或磁芯）和线圈组成，线圈有两个或 两个以上的绕组，其中接电源的绕组叫初级线圈，其 余的绕组叫次级线圈。
第一部分： 电工材料和电工基本技能
常用的导电材料
电工材料知识
导电材料是指专门用来传导电流的金属材料，铜 和铝是合适的普通导电材料。主要用于制造电线线 缆，电线线缆用于传输电能信息和实现电磁转换的 线材产品。包括电磁线（绕组线）、裸导线、电力 电缆、电线电缆、通信电缆等五大类。
问：制造电机、电器的线圈应选用的导线类型是
弯管：根据线路敷设需要，在PVC线管改变方向时需要将 其弯曲。PVC线管的弯曲通常采用加热弯曲法。加热要把 握火候，不要把管子烤化、变色和管臂出现凹凸状,为便 于导线在PVC中穿越，PVC的弯曲角度不应小于90度。
电工基 本技能
PVC线管的连接
PVC管线线路（暗线） 的设计和安装
可以采用加热连接和弯管连接两种方法
变压器的分类
按冷却方式分类：干式（自冷）变压器、油浸（自冷） 变压器、氟化物（蒸发冷却）变压器。 按防潮方式分类：开放式变压器、灌封式变压器、密 封式变压器。 按铁芯或线圈结构分类：芯式变压器（插片铁芯、C 型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C 型铁芯、铁氧体铁芯）、环型变压器 按电源相数分类：单相变压器、三相变压器、多相变 压器。 按用途分类：电源变压器、调压变压器、音频变压器、 中频变压器、高频变压器、脉冲变压器
加热连接：将一个PVC管加热，用模具扩大接口 处的直径，另一个PVC管在接触面涂上粘合剂， 加热，将两个PVC管插接，到位后冷却，使外管 收缩，箍紧内管，完成连接。

电工材料 PPT

电工材料 PPT

导电铜
品种 一号铜 代号
含铜量（%） 99.95
用途 各种电线、电缆用导体
T1
普通纯铜
二号铜
一号无氧铜
T2
Tu1 Tu2 Twc
99.90
99.97 99.95 99.95
开关和一般导电性零件
无氧铜
二号无氧铜
电真空器件，电子管和 电子仪器零件，真空开 关触头。 作无磁性漆包线的导体， 用于制造高精密仪器， 仪表的动圈。
电力电缆
通信电缆与光缆
第二章 导电材料
特点：
易于加工
电导率高
导电金属
性能稳定
强度高
表 1 常用金属材料性能表
铜
1
铜与锌的合金，强度 好，刚度提高，导电 性好。
3
纯度不是很高的铜合 金
黄铜
青铜
紫铜
外观呈紫红色，又称 紫铜。导电性好，塑 性强。加工性能好。
2
白铜
铜与镍合金，耐热性 能提高
4
熔敷绝缘粉
绝缘纤维制品
电 力 电 缆 纸 钢 纸 板
硬钢纸板 复 合 纸
电 容 器 纸
绝缘纤维纸品
金 属 化 纸
合 成 纤 维 纸
绝缘纤维织品
电工层压制品
以多层绝缘纤维纸、布浸涂胶粘剂，经热 压而成的板/管/棒状绝缘材料。 特点：成型简单、耐热、耐油、耐电弧，绝 缘强度、机械高。 常用基材：木纤维纸、玻璃丝布；胶黏剂： 环氧/酚醛/有机硅树脂。
（0.01~0.03）的多层叠层形状，可以剥离成薄片。 绝缘性能优良、化学稳定性高、抗电火花冲蚀、耐高温（白云母550℃、金云母 1000℃）、不吸潮、吸油易分解，氧化铁斑点杂质及皱纹会使绝缘性能降低。

《电工材料》基本知识课件

《电工材料》基本知识课件
1、1.5、2.5、4、6、10、16、25、35、50、70、 95、120、 150、185…
第一句口诀指出铝芯绝缘线载流量（安）、可按截面
的倍数来计算。口诀中的阿拉伯数码表示导线截面
（平方毫米），汉字数字表示倍数。把口诀的截面与
倍数关系排列起来如下：
1～10 16～25
35～50
70～95
120....
同上。具有耐气候和一定的耐油性能
YC 重型橡套电缆
YCW
同YZ型。能承受较大的机械外力作用 500
同上。具有耐气候和一定的耐油性能
口诀：(铝芯绝缘线载流量与截面的倍数关系 )
10下五，100上二， 25、35，四、三界，. 70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。
说明： 口诀对各种截面的载流量(安)不是直接指出 的，而是用截面乘上一定的倍数来表示。为此将我 国常用导线标称截面(平方毫米)排列如下：
（2）电磁线 电磁线是用于电能与磁能相互转换的有绝缘层的导线。
种类
型号
实物材料示例
用途
漆包线
Q、QQ、QA、QH、 QZ、 QXY、 QY、 QAN
主要用于制造中小型电 动机变压器的线圈
绕包线
Z、ZL、ZB、ZLB、 SBEC、SBECB、SE、 SQ、SQZ
用于制造油浸式变压器 的线圈、大中型电动机绕 组及发电机线圈；与漆包 线相比，其绝缘层较厚， 电性能更优，故常用于大 中型耐高温的设备
3、管材
① 常用类型：无缝钢管（强度高、承压大），焊接钢管（承压低，便 宜）两类。
② 规格：用（公称直径DN × 壁厚）或（Φ ×壁厚）表示。
常用的高电阻材料有康铜、锰铜、镍铜和铁铬 铝等，主要用作电阻器和热工仪表的电阻元件。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.绕包线 绕包线用绝缘物（ B-玻璃丝、 Z-绝缘纸、 M-合成树脂薄膜）等紧
密绕包在导电线芯上,形成绝缘层； 也有在漆包线上再绕包绝缘层的。
15
电工工具及材料
1.2.4 电气设备用电线电缆
电气设备用电线电缆的特点：品种规格繁多，应用范围广 泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新 的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、 防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农 用/矿用线缆、薄壁电线等。 线芯为铜、铝；绝缘层、内外护套一般为聚乙烯、聚氯乙 烯、橡胶；户外用有铠装。信号用有屏蔽。 一般为多芯、有护套的绝缘导线束。 多芯电缆结构：从内到外：导体-绝缘层-内护层-衬层-铠装 层-外护层。
12
电工工具及材料
3.软接线 软接线由质地柔软的铜绞线编制而成。主要用于振动弯曲场合。 型号与命名方法见表：
13
电工工具及材料
4. 型线 型线是非圆形截面的裸电线， 其常用品种见表。
扁线
母线
凹型铜排
梯形铜排
空心导线
14
电工工具及材料
1.2.3 电磁线 电磁线是专用于电-磁能互换场合的有绝缘层的导线。一般用于电机、 变压器及电工仪表中的线圈绕组。 常用电磁线的导电线芯有圆线和扁线两种, 一般采用铜线。 常用电磁线有漆包线和绕包线两类。 1. 漆包线 漆包线的绝缘层是漆膜（Q-绝缘漆；QQ-缩醛、QZ-聚酯、QA-聚氨酯、 QH-环氧）。广泛应用于中小型电机及微电机、 干式变压器和其他电 工产品中。
7
电工工具及材料
1.2 铜铝材料电线电缆 1.2.1 电线电缆及类型
电线电缆是一类用以传输电能、电信号或者实现电磁能转 换的线材。
电线电缆类型：裸导线、电磁线、电气设备用电线电缆、 电力电缆、通讯电缆五大类。
电线与电缆：一般将芯数少、直径小、结构简单的电传输 线称为电线。其他的称为电缆。
8
1.2.2 裸导线
电工工具及材料
裸导线的特点：纯的导体金属，无绝缘及护套层， 如钢芯铝绞线、铜铝汇流排、电力机车线等；
加工工艺主要是压力加工，如熔炼、压延、拉制、 绞合/紧压绞合等；产品主要用在城郊、农村、用户 主线、开关柜等。
按产品的形状和结构不同, 裸线分为裸单线、 裸绞 线、软接线、型线四种。
9
1.2.2 裸导线
电工工具及材料
1.裸单线 可分为普通线、镀（锡、银）层线、包覆（铝包钢）线等。 1）命名方法： 镀（包覆）层+外形+材质+线 例：圆铜线；镀锡扁铜线；铝包钢芯圆单线等。
2）型号编制方法： 材质+外形（圆形省略）+硬度+镀层 材质：G-钢；L-铝；T-铜；H-合金；X-锡。 外形：B-扁形；D-带型； 硬度：Y-硬；R-软 例：TR-软圆铜线；TBY-硬铜扁线；TRX-镀锡软圆铜线等。 规格表示：圆线用截面直径（或截面积）表示；扁形以厚b*a宽表示。 例：TR型线，标称直径1.03mm；标称面积3.5mm2；TBY型线，2*4mm
电线电缆产品的命名有以下原则： (1) 应用场合或类别； (2) 结构材料或型式（从内到外-> 导体-绝缘-内护层-外护层-铠装）。
(3) 特征（有时为强调附加特征，将特征写到首位或结构前）。
船用10/15kV 阻燃 铜芯 交联聚乙烯绝缘 钢带铠装 聚氯乙烯护套 电缆
电工工具及材料
《电工材料》
1
电工工具及材料
内容提要： 导电材料 绝缘材料 磁性材料 其他材料
2

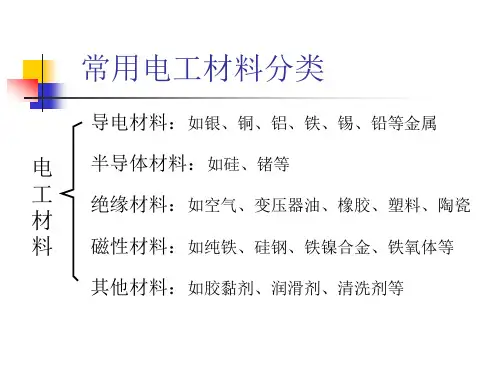

常用电工材料分类
