电容器安装施工方案(最新整理)

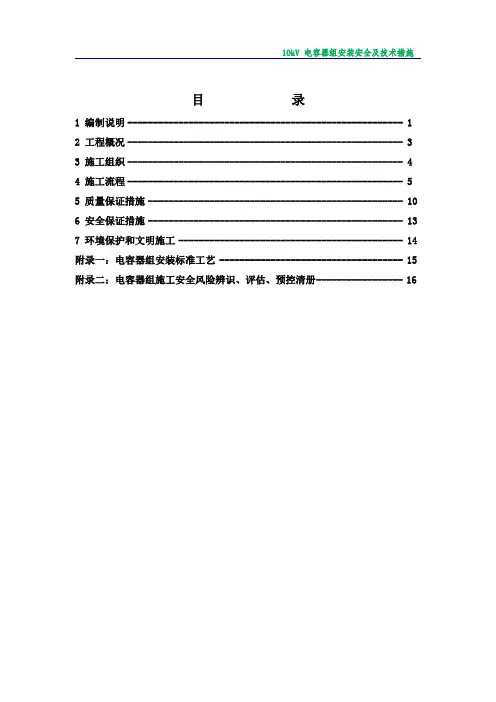

目录1编制说明------------------------------------------------------ 1 2工程概况------------------------------------------------------ 3 3施工组织------------------------------------------------------ 4 4施工流程------------------------------------------------------ 5 5质量保证措施-------------------------------------------------- 10 6安全保证措施-------------------------------------------------- 13 7环境保护和文明施工-------------------------------------------- 14 附录一：电容器组安装标准工艺 ------------------------------------ 15 附录二：电容器组施工安全风险辨识、评估、预控清册----------------- 161、编制说明1.1编制依据本方案根据以下（但不限于）文件编制而成：1.1.1项目管理部分（1）GJ相关法律、法规；（2）《安全生产法》2014 版；（3）《ZHRMGHG电力法》2015 版；（4）《关于印发<绿色施工导则>的通知》建质[2007]223 号；（5）《GW基建部关于印发《输变电工程安全质量过程控制数码照片管理工作要求的通知》基建安质；（6）《GJ电网公司输变电优质工程评定管理办法》GW（基建/3）182-2017；（7）《GJ电网公司施工项目部标准化工作手册-110kV 变电工程分册》；（8）工程质量、职业健康安全和环境管理整合体系文件、管理手册。

10kV电容器组安装施工方案一、引言10kV电容器组是电力系统中常见的重要设备，用于提高系统的功率因数和稳定系统电压，因此在安装时需严格按照相关规定和标准进行施工。

本文将对10kV电容器组的安装施工方案进行详细介绍，以确保施工过程中安全、高效。

二、施工准备1. 设计方案确认在施工前需确认10kV电容器组的设计方案，包括容量、工作电压、安装位置等内容，确保施工过程符合设计要求。

2. 施工人员安排安排具有相关电力设备安装经验的工程师和技术人员参与施工，确保安装过程中能够及时处理出现的问题。

3. 施工材料准备准备所需的施工材料，包括电容器组、电缆、连接器、固定件等，确保施工过程中材料充足。

三、施工过程1. 安装位置选择根据设计图纸确定10kV电容器组的安装位置，要求安装位置稳固、通风良好，并与配电柜之间的距离符合标准要求。

2. 安装固定将10kV电容器组固定在安装位置上，并进行牢固的固定，确保设备不会受到外力摇晃或移动。

3. 连接电缆根据设计要求，连接10kV电容器组与配电柜之间的电缆，确保连接牢固可靠，避免出现接触不良或短路等问题。

4. 系统接地对10kV电容器组进行系统接地，确保设备接地良好，减少因接地不良导致的安全隐患。

5. 耐压测试在电容器组安装完成后，进行耐压测试，确保设备符合安全要求，排除潜在的安全隐患。

四、施工验收1. 设备检查对安装完毕的10kV电容器组进行全面检查，确认设备安装牢固、连接正常、无破损等问题。

2. 系统测试进行10kV电容器组的系统测试，包括功率因数测试、电压波动测试等，确保设备正常工作，符合设计要求。

3. 完工验收经过设备检查和系统测试合格后，进行完工验收，交由相关部门验收并颁发相关证明文件。

五、总结通过本文对10kV电容器组安装施工方案的介绍，可以了解到在进行10kV电容器组的安装时需要注意的各个环节，包括准备、施工过程、验收等内容。

只有严格按照相关规定进行施工，才能确保设备安全可靠地运行，提高电力系统的稳定性和效率。

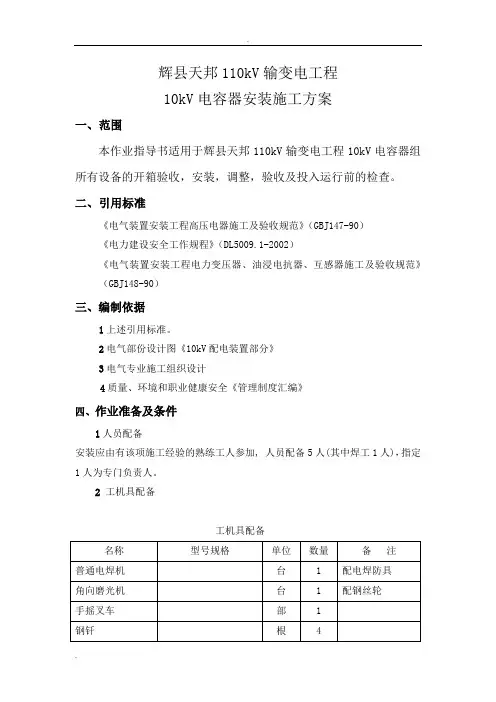

辉县天邦110kV输变电工程10kV电容器安装施工方案一、范围本作业指导书适用于辉县天邦110kV输变电工程10kV电容器组所有设备的开箱验收，安装，调整，验收及投入运行前的检查。

二、引用标准《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）《电力建设安全工作规程》（DL5009.1-2002）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）三、编制依据1上述引用标准。

2电气部份设计图《10kV配电装置部分》3电气专业施工组织设计4质量、环境和职业健康安全《管理制度汇编》四、作业准备及条件1人员配备安装应由有该项施工经验的熟练工人参加, 人员配备5人(其中焊工1人)，指定1人为专门负责人。

2 工机具配备工机具配备2作业条件2.110kV电容器组设备、材料必须按厂家资料说明书及发货清单进行清点，数量、规格、质量应符合厂家说明书及施工图纸要求。

2.2 清理现场，检查及核对10kV电容器组设备的安装位置及尺寸，应符合安装的要求。

2.3作业前组织施工人员进行技术交底，做到每个施工人员了解具体的施工方法及工艺，并熟悉周围环境，做好必要的安全措施。

五、施工进度1 2010年04月30日前完成35kV电容器组设备的安装。

2在安装中配合厂家代表、调试所的调试工作，全部工作于本站带电前完成验收。

六、作业程序和方法1、设备开箱检查1.1隔离开关规格、数量是否符号设计要求，备品配件是否齐全，瓷件无损伤；接线端子及载流部分应清洁，接触良好，触头镀银层无脱落。

1.2避雷器瓷件外观是否有破损，出厂检验试验报告提供。

1.3电抗器外部线圈间隙是否存有损伤，接线端子、绝缘部分完好；1.4放电线圈套管芯棒无弯曲，固定螺栓是否压紧无松动；引出线连接用的螺母、垫片齐全；外壳应无显著变形，外表无锈蚀，所有接缝不应有渗油。

2、准备工作2.1检查电容器组设备预埋件是否符合设计的要求。

2.2检查所到的设备与图纸上安装尺寸一致，所配的安装材料完整无缺件。

电容器安装施工实施方案电容器是一种电气设备，用于提供电力系统的功率因数校正和电能质量改善。

它能够储存和释放电荷，以平衡电网中的无功功率，并提高电网的稳定性和效率。

在电容器的安装施工中，需遵循一系列的方案，以下是一个较为详细的实施方案：1.项目准备-确定安装电容器的目的和需求，在电网的供电点和主要负荷之间选择合适的位置安装电容器。

-进行现场勘察和技术论证，了解电容器的容量、型号和数量，以及施工所需的材料和设备。

-制定施工计划和时间表，确保施工进度和质量的控制。

-获取相关审批文件和许可，如施工许可证等。

2.施工准备-对安装位置进行必要的准备工作，如清理、平整和标记。

-检查电容器及其附件的完好性和质量，并按照说明书进行组装和调整。

-准备安装所需的工具和设备，如起重机、螺丝刀、电缆等。

-解决施工中可能遇到的问题和风险，如设备进出可能造成的损害、人员安全等。

3.安装电容器-根据设计和布置图纸安装电容器，确保电容器与其他设备和电缆的连接正确可靠。

-进行接地和绝缘测试，确保装置的安全可靠。

-对电容器进行调试和参数设置，如电容器的电压、频率和功率因数等。

4.联接线路-安装电容器的联接线路，包括电缆、开关和保护装置等。

-根据施工图纸和设计要求进行布线和连接，确保电容器与其他设备之间的电力传输正常稳定。

5.验收和测试-进行电容器的功能和性能测试，如电容器的电测性能、灵敏度和响应速度等。

-进行线路的接地电阻测试和绝缘测试，确保线路与地之间的安全可靠。

-进行系统的调试和测试，如功率因数校正、电能质量改善等。

-进行试运行和国家标准的检测，确保电容器的质量和性能符合要求。

6.完工和验收-清理施工现场，并进行验收和整改工作。

-编写相关施工和验收报告，如技术参数、电容器的型号和容量等。

-进行竣工维护和保养，定期巡检和检修电容器。

-向相关部门和用户进行交接和培训，确保电容器的正常运行和使用。

以上是电容器安装施工的一般实施方案，具体的施工过程和措施还需要根据实际情况进行具体制定。

一、工程概况本工程为某电力系统中的电容器组拆除与安装工程，主要涉及现有电容器组的拆除、运输、试验、清洗、检修及新电容器组的安装等工作。

工程地点位于XX市XX变电站，工程期限为XX天。

二、编制依据1. 《电力工程施工及验收规范》（GB 50253-2014）2. 《电力系统电容器技术规范》（DL/T 5133-2001）3. 《电容器安装工程施工及验收规范》（GB 50254-2014）4. 相关设备制造商提供的技术文件和资料三、组织机构1. 施工项目经理：负责施工方案的制定、组织实施及协调各方关系。

2. 技术负责人：负责技术指导和监督施工过程。

3. 施工班组：负责具体施工操作。

4. 质量安全监督员：负责施工过程中的质量安全监督。

四、施工进度网络图1. 拆除阶段：拆除现有电容器组，清理现场。

2. 运输阶段：将拆除的电容器组运输至指定地点。

3. 试验阶段：对拆除的电容器组进行试验检测。

4. 清洗检修阶段：对电容器组进行清洗、检修。

5. 安装阶段：安装新电容器组。

6. 试运行阶段：对新安装的电容器组进行试运行。

7. 验收阶段：进行工程验收。

五、施工前准备工作1. 熟悉工程图纸、技术规范及设备性能。

2. 组织施工人员学习安全操作规程。

3. 准备施工所需工具、材料及设备。

4. 对施工现场进行清理，确保安全施工。

六、施工方案1. 拆除阶段（1）切断电容器组电源，确保安全。

（2）拆除电容器组，清理现场。

（3）对拆除的电容器组进行编号，以便后续运输和安装。

2. 运输阶段（1）将拆除的电容器组运输至指定地点。

（2）确保运输过程中的安全，防止电容器组损坏。

3. 试验阶段（1）对拆除的电容器组进行试验检测，包括绝缘电阻、电容、损耗等。

（2）根据检测结果，判断电容器组是否需要清洗、检修。

4. 清洗检修阶段（1）对需要清洗、检修的电容器组进行清洗、检修。

（2）更换损坏的元件，确保电容器组性能良好。

5. 安装阶段（1）安装新电容器组，确保安装位置准确。

电容器施工方案范文一、前期准备工作1.确定电容器的用途和容量：根据电力系统的需求和计算，确定所需的电容器容量。

2.选取电容器的类型和品牌：根据电力系统的要求和工程实际情况，选取合适的电容器类型和品牌。

3.确认电容器的布置位置：根据电容器的大小和工程场地的布局，确定电容器的布置位置。

4.制定施工计划：根据电容器的数量和工程施工的时间要求，制定施工的计划和时间表。

二、施工前的准备工作1.查明电容器的技术要求：根据电容器的技术要求，确认电容器的接线方式和电器参数。

2.组织施工人员培训：组织施工人员进行电容器的技术培训，包括电容器的安装、调试、维护和运行等方面的知识。

3.准备施工所需材料和工具：根据施工计划，准备电容器的安装所需的材料和工具，如电缆、接线端子、螺栓、螺母、扳手等。

4.检查施工现场的安全和环境条件：检查施工现场的安全和环境条件，确保施工人员的安全和施工质量。

5.编制施工文件：编制电容器施工的文件，包括施工的方案、材料清单、图纸等。

三、施工过程1.检查电容器的完好性：检查电容器的外观和电器参数，确保电容器没有损坏和毛病。

2.布线：按照电容器的布置位置和电容器的接线要求，进行电缆的布线工作。

3.安装电容器：根据电容器的安装要求，进行电容器的安装工作，包括固定电容器和接线端子的安装。

4.接线：根据电容器的接线方式和电容器的接线要求，进行电容器的接线工作，包括电缆的接线和接线端子的接线。

5.调试：根据电容器的调试要求，进行电容器的调试工作，包括电容器的合闸试验和出力试验。

6.保护接地：对电容器进行保护接地，确保电容器的安全使用。

7.标志和验收：对电容器进行标志和验收，确保电容器的正常使用和安全运行。

四、施工后的工作1.施工记录和总结：编制施工记录和总结，总结施工过程中的经验和教训，为以后的施工提供参考。

2.运维培训：对电容器的运维人员进行培训，包括电容器的维护和运行等方面的知识。

3.定期检查和维护：定期对电容器进行检查和维护，包括电容器的清洁、检查电容器的电器参数、紧固连接件等。

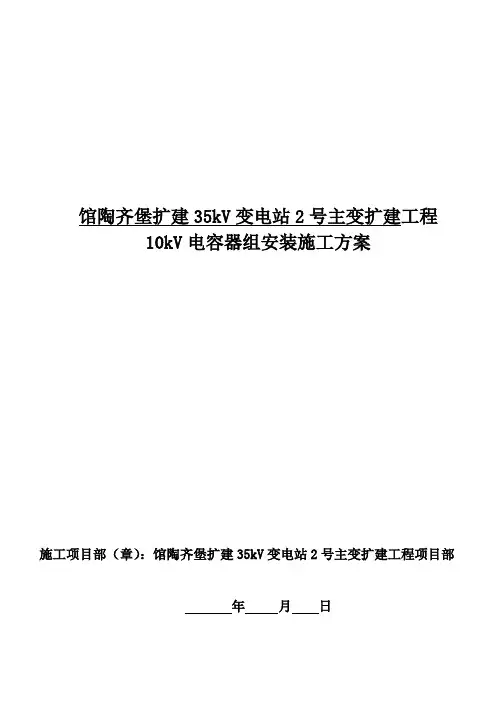

馆陶齐堡扩建35kV变电站2号主变扩建工程10kV电容器组安装施工方案施工项目部（章）：馆陶齐堡扩建35kV变电站2号主变扩建工程项目部年月日批准：年月日审核：年月日年月日年月日编写：年月日馆陶齐堡扩建35kV变电站2号主变扩建工程10kV电容器组安装专项施工方案一、编制依据本方案主要依据以下文件编制：1、邯郸慧龙电力设计研究有限公司提供的本工程有关设计图纸；2、《电气安装工程质量验收及评定规程》（DL/T5161.1～.17-2002）；3、《国家电网公司输变电工程施工工艺示范手册》（中国电力出版社，2006年8月）4、《国家电网公司输变电工程标准工艺示范光盘》5、《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2008）6、《国家系列标准电气装置安装工程施工及验收规范（合编）》7、《电气安装工程试验标准》（GB 50150-2006）8、西安西电电力电容器有限责任公司提供的厂家资料二、工程概况：本工程安装西安西电电力电容器有限公司生产的10kV电容器、电抗器。

产品型号为TBB10-1002/334AK、TBB10-3006/334AK1、将设备按施工平面布置图位置运输到位；2、收到货物后应立即检查交付的货物与订单、所附装箱单是否相符，及在运输期间有无损坏发生。

如有损坏立即通知厂方更换。

3、待甲方管理人员、工程监理、厂方服务人员到场后方可进行开箱检查，发现问题及时记录，并向管理人员汇报。

4、核对设备基础尺寸、预埋铁中心距是否与到货设备相符；5、核对设备规格、型号是否与设备图纸相符；6、检查钢丝绳、吊套、U型环等起吊工具是否良好，不符合规定者严禁使用；7、检查起重机性能是否良好；8、应有平整的足够施工使用的场地；三、设备安装安装工艺流程：安装前检查→设备开箱检查→电容安装前试验→电容器安装→电抗器安装→避雷器及放电线圈安装→设备连线安装→网栏安装→接地线安装→设备试验→设备检查→填写安装报告→验收、投运。

电容器施工方案一、前言在电力系统中，电容器作为一种重要的电气设备，用于提高系统的功率因数并改善电能质量。

电容器具有很强的寿命和效率，但在施工过程中需要注意一些关键步骤，以确保其性能和安全稳定运行。

二、施工准备工作1. 施工人员培训在进行电容器施工前，需要确保施工人员具备相关的电气知识和施工经验，能够正确操作设备并应对可能出现的问题。

2. 施工计划制定详细的施工计划，包括设备运输、吊装、安装、调试等各个环节的时间安排和责任分工。

三、电容器安装1. 设备检查在安装电容器之前，需要对设备进行仔细检查，确保无损坏和缺陷，并按照设备说明书要求进行验收。

2. 吊装安装采用合适的吊装设备和方法，确保电容器安全稳固地吊装到指定位置，并严格按照设备布置图安装导线及连接到线路。

3. 系统调试安装完成后，需要进行系统的调试和检测，确保各部分连接正确，电容器运行正常，功率因数达到要求。

四、电容器运行与维护1. 运行监控定期对电容器运行情况进行监控和检测，关注功率因数、温度、电压等参数，及时发现问题并处理。

2. 维护保养定期对电容器进行清洁、紧固和绝缘检查，保持设备的良好状态，延长电容器的使用寿命。

五、施工安全与环保1. 安全措施在施工过程中，严格遵守安全操作规程，佩戴必要的安全防护用具，确保施工人员的人身安全。

2. 环保处理在施工过程中产生的废弃物必须经过规范处理，避免对环境造成污染，做到环保施工。

结语电容器作为电力系统中重要的设备之一，施工的质量和安全对系统运行具有重要影响，只有保证施工方案的细节和规范执行，才能确保电容器的性能和使用寿命。

希望本文为电容器施工提供一些参考和指导。

本工程为某XX电力公司新建变电站电容器组安装土建施工项目。

工程位于XX市XX区XX街道，占地面积约XX平方米。

工程内容包括电容器组基础施工、电缆沟开挖、电缆敷设等。

二、施工组织1. 施工单位：XX电力建设有限公司2. 施工队伍：由具备相关专业资质的施工队伍组成，确保施工质量。

3. 施工材料：选用符合国家标准、质量合格的建筑材料和设备。

三、施工方案1. 施工准备（1）熟悉图纸，了解设计要求，对施工现场进行实地考察，了解现场实际情况。

（2）编制施工组织设计，明确施工顺序、施工工艺、质量控制措施等。

（3）组织施工人员学习施工技术、安全操作规程等，提高施工人员素质。

2. 施工步骤（1）电容器组基础施工1）根据设计图纸要求，测量电容器组基础位置，放线定位。

2）开挖基坑，确保基础尺寸符合设计要求。

3）浇筑混凝土基础，保证混凝土强度等级符合设计要求。

4）安装预埋件，确保预埋件位置准确、牢固。

（2）电缆沟开挖1）根据设计图纸要求，确定电缆沟走向、尺寸、深度。

2）开挖电缆沟，确保沟底平整、无杂物。

3）铺设电缆沟底板，确保电缆沟底板平整、牢固。

（3）电缆敷设1）根据设计图纸要求，确定电缆敷设路径、数量。

2）敷设电缆，确保电缆排列整齐、无扭曲。

3）连接电缆，确保连接牢固、无漏电。

4）做好电缆标识，便于后期维护。

3. 施工质量控制（1）加强原材料、半成品、成品的质量控制，确保施工质量。

（2）严格执行施工工艺，确保施工质量。

（3）加强施工过程中的监督检查，发现问题及时整改。

（4）做好施工记录，确保施工过程可追溯。

四、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

3. 施工过程中，注意防止高空坠落、物体打击等安全事故的发生。

4. 严格执行施工现场用电、动火等安全操作规程。

五、施工进度根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。

六、环境保护1. 施工过程中，注意保护施工现场环境，减少对周围环境的影响。

电容器安装施工施工方案1.项目背景电容器是用来提高电力系统的功率因数和稳定电压的重要设备。

安装电容器可以降低电网运行成本，改善电力质量并提高供电可靠性。

本方案针对电力系统进行电容器的安装施工。

2.施工准备2.1施工前需准备好所需的电容器和附件，包括电容器单元、电容器组、电容器开关、接地装置等。

2.2施工人员应具备一定的电气安全知识和操作技能，并持有相关证书。

2.3施工前需编制详细的施工计划和安全措施。

3.施工步骤3.1施工前的准备工作：3.1.1确定电容器的安装位置，考虑到运行和维护的便利性。

3.1.2根据实际情况确定电容器的容量和数量。

3.1.3绘制电容器的布置图纸，包括设备的摆放位置、走线和接地的布置等。

3.2施工现场的准备工作：3.2.1按照布置图纸进行走线的施工，确保电容器之间的连线符合设计要求。

3.2.2安装电容器开关和接地装置，确保接地良好，减少安全隐患。

3.2.3对电容器进行预防性维护，确保其性能良好。

3.2.4按照图纸进行电容器的摆放和固定，使其位置稳定可靠。

3.3电容器的连接工作：3.3.1根据电容器的设计原理和要求，连接电容器单元和电容器组。

3.3.2确保连接线路的质量良好，采取合适的防水措施。

3.3.3进行电容器和电容器开关的连接，确保其工作正常。

3.4施工结束后的检查工作：3.4.1对电容器及其连接线路进行全面检查，确保没有松动、破损等现象。

3.4.2进行运行试验，检测电容器的工作性能是否达到要求。

3.4.3编制电容器的安装记录和验收报告，交由相关部门备案。

4.施工安全措施4.1施工人员必须佩戴防护用品，如安全帽、防护手套和绝缘鞋等。

4.2施工现场应设置明显的安全警示标志，确保施工人员的安全。

4.3施工人员应常态化进行安全教育，提高他们的安全意识。

4.4施工过程中应注意防火和防爆措施，确保施工现场的环境安全。

5.施工质量控制5.1施工人员应按照相关标准和规范进行电容器的安装，确保工作质量。

一、工程概况本项目涉及某变电站内电容器的拆除及安装工作。

电容器作为电力系统中的重要无功补偿设备，对于提高电力系统的稳定性和经济性具有重要作用。

本次施工旨在将旧电容器拆除，并安装新的电容器，以保障电力系统的正常运行。

二、编制依据1. 《电力工程施工及验收规范》（GB 50253-2015）2. 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GB 50148-2010）3. 《建筑电气工程施工质量验收规范》（GB 50303-2002）4. 《电气装置安装工程电气设备交接试验标准》（GB 50150-2016）三、组织机构1. 项目经理：负责施工方案的编制、实施及验收。

2. 技术负责人：负责技术指导、施工监督及质量保证。

3. 施工班组长：负责现场施工管理、人员调配及协调。

4. 施工人员：负责电容器拆除、安装及试验检测。

四、施工进度网络图1. 施工准备：2天2. 电容器拆除：3天3. 电容器安装：4天4. 电容器试验检测：1天5. 施工验收：1天五、施工前准备工作1. 熟悉施工图纸，了解电容器设备参数及安装要求。

2. 准备施工所需工具、设备、材料，如扳手、螺丝刀、绝缘手套、绝缘靴等。

3. 做好施工区域的安全防护措施，包括设置警示标志、隔离带等。

4. 对施工人员进行安全教育和技术培训。

六、电容器拆除及安装1. 拆除步骤：（1）切断电容器与电网的连接，确保安全；（2）使用扳手、螺丝刀等工具拆卸电容器本体；（3）拆卸电容器引线，做好标记；（4）清理现场，确保无遗漏物。

2. 安装步骤：（1）检查新电容器设备，确保无损坏；（2）根据标记，将电容器引线与设备连接；（3）安装电容器本体，确保安装牢固；（4）连接电容器与电网，检查接线无误。

七、质量、安全、环保措施1. 质量措施：（1）严格按照施工规范进行操作，确保施工质量；（2）对施工人员进行质量意识教育，提高施工质量；（3）对施工过程中发现的问题及时处理，确保工程质量。

***220kV 变电站扩建变压器工程电容器安装施工方案批准：技术审核：安全审核：质量审核：编制：***220kV变电站扩建变压器工程施工项目部目录一、工程概述二、编制依据三、适用范围四、标准化作业流程图五、准备阶段六、作业阶段七、质量控制措施一、工程概况：二、编制依据1、《电气装置安装工程高压电器施工及验收规范》（ GB 50171-2012）2、《电气装置安装工程质量检验及评定规程》（DL/T5161.1 ～17-2002 ）3、《国家电网公司电力安全工作规程（电网建设部分）》（试行）4、《国家电网公司电力安全工作规程（变电部分）》（2013 年版）5、《国家电网公司输变电工程标准工艺》（2016 年版）6、《国家电网公司电网工程施工安全风险识别、 评估及预控措施管理办法》（国网（基建 /3 ）176-2015）7、天津市电力公司和送变电工程有限公司颁发的相关规程、规定、相关文件8、《国家电网公司输变电工程典型施工方法》（2015 年版）9、本工程强制性条文实施计划、质量通病防治措施。

10、本工程施工组织设计；本工程的设计图纸、文件及设计变更。

三、适用范围1、使用说明：作业过程中除严格执行本指导书外，还应满足国家、行业有关法规和工程技术标准。

2、适用范围：本作业指导书适用于各电压盘柜安装作业，仅用于***220kV变电站扩建变压器工程盘柜安装施工作业。

四、标准化作业流程图技术准备基础复测准人员准备作 电容器支架安装现备业阶设 一 网 场 验阶检工具准备备 次 门 收 段查段安安 连 与 阶装线装段试材料准备设备检查和试验验五、准备阶段序号 内容 标准1作业指导书上报审核开工前报监理公司、建设单位并审核 通过2组织作业人员学习作业指导书并实行安全技术交底制度， 不缺项、漏项使全体作业人员熟悉作业内容、作业标准、安全风险。

3 作业人员应经过应急培训 熟悉本工程现场应急处置方案4 办理动火审批手续动火作业前办理审批手续。

一、编制依据：1、昊华35KV变电站施工图2、电气安装工程施工及验收规范3、作业指导书4、厂家资料二、工程概况：本工程安装10kV并联电容抗器一组，滤波电抗器、电容器四组、晶闸管一组。

三、施工前准备1、核对设备支架孔距及基础尺寸、地角螺栓是否与到货设备相符；2、核对设备规格、型号是否与设备图纸相符；3、将设备按施工图位置运输到位；4、检查钢丝绳、吊套、U型环等起吊工具是否良好，不符合规定者严禁使用；5、检查起重机性能是否良好；6、应有平整的足够施工使用的场地；四、设备吊装本工程设备采用吊车吊装（一）、滤波电抗、并联电抗、电容器、晶闸管的安装1、安装前的检查1.1电容器磁套管不得有裂纹或掉釉现象。

1.2引出线端连接用的垫圈及螺帽应齐全。

1.3套管芯不应有弯曲或滑扣现象，密封完好无渗漏油。

1.4设备外壳不应有凹凸变形缺陷，油漆完好，所有接缝不应有裂纹、渗油现象。

1.5铭牌及附件、资料应齐全完整。

1.6单只电容器均按电器标准试验合格。

2、电容器组的安装2.1安装支架应横平竖直，防护栏安装美观可靠。

2.2电容器在安装前应进行电容分配，使其相间电容平衡，各项差值小于5%。

2.3所安装的电容器应固定牢固，铭牌应面向易察看侧，编号应齐全、准确。

2.4电容器组接线应符合设计要求，接线应对称一致，正确、美观，且连接紧固，相色清晰。

2.5不与地绝缘的每个电容器的外壳应可靠接地。

3、电抗器的安装3.1基础验收合格。

3.2所安装的电抗器应固定牢固，铭牌应面向易察看侧，编号应齐全、准确。

3.3接线应符合设计要求，接线应对称一致，正确、美观，且连接紧固，相色清晰。

4、支柱绝缘子安装4.1开箱检查，瓷件应无破损，瓷套与法兰间结合应良好。

4.2在地面将支柱绝缘子组装好，拧紧螺栓时应按对角顺序均匀拧紧。

4.3支柱绝缘子叠装时，中心线应一致。

4.4紧固底座螺栓应按对角顺序均匀拧紧。

五、安全措施：1、进入现场施工人员必须正确佩戴安全帽及使用个人防护用品；2、瓷件开箱应谨慎小心，避免损坏；3、安装在同一区域的瓷件，应按由上而下的顺序进行，在瓷件上方工作时，对瓷件应有保护措施；4、不得将任何瓷件作为起吊物件的受力点，不得在瓷件上捆绑物件，不得任意踏蹬瓷件；5、患病及酒后不宜从事高空作业；6、遇六级以上大风等恶劣气候应停止施工；7、高空作业应搭设脚手架，严禁在脚手架上使用临时物体作为补充台架；8、高空作业所使用的工具和材料应放在工具袋内，使用中的工具应系好保险绳或采取其它防止坠落的可靠措施，传递物品不得抛掷，严禁高空坠物；9、高空作业应系好安全带，上下层工作应错开进行，避免垂直同时作业，否则应设置防护隔离措施；10、高空作业人员衣袖、裤脚应扎紧，并穿布底鞋或胶底鞋，架构爬梯应单人顺序上下，不得多人同时上下；11、起重搬运工作应由专人统一指挥，指挥信号应清晰、醒目、明确；12、起重机、器具不得超铭牌使用；13、检查起吊搬运工具、机具及绳索质量是否良好，不符合要求者严禁使用；14、其中搬运重心高的设备，应有防止倾倒的可靠措施；15、起吊重物应绑扎牢固，重物稍一离地应停机复查，确认无误后方可起吊；16、严禁工作人员站在起吊物上升降，严禁在重物下停留或行走，重物悬空未就位时，指挥人员和司机不得离开工作岗位。

配电室电容更换施工方案概述本文档旨在提供一种配电室电容更换的施工方案。

电容器作为配电室中重要的电力设备之一，需要定期检查和更换以确保其正常运行和保持配电系统的稳定性。

1. 施工前的准备工作在开始电容更换施工之前，需要进行以下准备工作：1.1 施工计划和时间安排制定详细的施工计划和时间安排，确保在不影响正常运行的情况下完成更换施工工作。

1.2 安全检查进行安全检查，确保施工区域的安全。

检查配电室的绝缘情况，并采取必要的安全措施，如佩戴绝缘手套和鞋子等。

1.3 材料和工具准备准备好更换电容所需的材料和工具，包括新的电容器、绝缘胶带、扳手、螺丝刀等。

1.4 施工人员培训确保施工人员具备足够的知识和技能，能够安全地进行电容更换施工。

提供必要的培训和指导。

2. 施工步骤按照以下步骤进行配电室电容更换施工：步骤1：确认电容器位置首先，确认需要更换的电容器的位置。

通常，配电室中电容器都会有明确的标识，可以根据标识进行确认。

步骤2：断电在进行电容更换之前，务必切断相关电路的电源，并用合适的标识或警示灯提示其他人员不要接近。

步骤3：拆卸旧电容器使用合适的工具，拆卸旧的电容器。

首先，检查电容器是否带电，如果有电，请使用绝缘手套和绝缘工具进行操作。

步骤4：安装新电容器将新的电容器安装到原来的位置上。

确保电容器的安装牢固，并且紧固螺丝适当。

步骤5：连接电线将电容器与电路连接起来。

根据电容器的接线图进行正确的接线，确保连接牢固且无松动。

步骤6：绝缘保护使用绝缘胶带等材料对连接部位进行绝缘保护，以确保安全和防止漏电。

步骤7：系统测试重新接通电源，对更换后的电容器进行系统测试。

确保电容器正常运行和配电系统的稳定性。

步骤8：记录和清理完成电容更换后，及时记录更换的日期和详细信息。

清理施工现场，保持整洁。

3. 注意事项在配电室电容更换施工过程中，需要注意以下事项：•切断电源并确保施工区域的安全。

•使用绝缘手套和绝缘工具操作带电设备，确保自身安全。

电容器安装施工方案
一、前言
电容器作为电力系统中的重要设备，其安装对于系统的稳定运行至关重要。

本文将详细介绍电容器的安装施工方案。

二、安装前准备工作
在进行电容器的安装之前，需要做好以下准备工作： 1. 确认电容器的型号、容量和安装位置； 2. 检查设备和工具，确保齐全； 3. 制定详细的施工方案和安全措施； 4. 确保施工人员具备相关的安全技能和操作经验。

三、安装过程
1. 确定安装位置
根据系统的需要和设计要求，确定电容器的安装位置，并进行现场勘察。

2. 安装支架
根据安装位置的情况，选择合适的支架进行安装，确保支架结构稳固可靠。

3. 安装电容器
将电容器按照设计要求和制定方案进行安装，注意电容器的接线顺序和接地要求。

4. 连接电缆
连接电容器与系统的电缆，确保连接牢固且电缆的长度和规格符合设计要求。

5. 调试测试
安装完成后，进行电容器的调试测试，检查电容器运行状态和性能指标，确保正常工作。

四、安装后验收
安装完成后，进行专业机构的验收，并将验收结果记录下来，以备日后查阅。

五、安全注意事项
1.在进行安装施工时，严格遵守相关的安全操作规程，确保施工人员安
全；
2.在电容器运行时，严禁在不了解相关知识的情况下进行调试和维护；
3.定期对电容器进行检查和维护，确保设备的安全运行。

六、总结
电容器的安装施工是一个关乎系统稳定运行的重要环节，需要严格按照设计要求和安全规程进行操作，保障设备的正常运行，提高电力系统的可靠性和稳定性。

希望本文可以对电容器安装施工提供一定的参考和帮助。

10KV电容器组安装方案1、施工前的准备1.1现场条件检查1）所有土建工作已全部按图施工完毕；2）施工道路畅通无阻，杂物清理干净；3）施工电源已按“一机一闸一漏一箱”的要求安装。

1.2技术的准备1）10kV电容器成套补偿装置安装前应进行技术交底，组织施工人员熟悉图纸，使施工人员任务明确。

2）核对土建基础尺寸与设计图纸尺寸是否相符，基础预埋件应有明显的可靠接地。

1.3施工工器具的准备2、主要工序及施工要求2.1设备开箱检查1）按装箱单与厂家代表以及监理对设备进行清点、检查。

2）检查设备是否符合设计要求、部件表面无划（碰）伤和锈蚀，瓷件及绝缘件应光滑无裂纹、破损和毛刺，线圈无变形、支柱绝缘子及其附件应齐全。

3）出厂合格证及出厂技术资料应齐全，并有甲方（监理）代表在现场认证开箱情况记录表，做好相关的记录。

4）零星材料、配备件入室后应做好标识。

2.2电容器成套补偿装置的安装1）根据厂家提供的并联电容器成套补偿装置装配图的要求，进行组装。

其安装形式为户内片架式，电抗器采用空心电抗器。

2）分别安装电抗器、电容器、母排，然后安装放电PT以及避雷器、遮拦，所有设备、金属构架及遮拦应可靠接地（不小于2点）。

3）电抗器基础的保护地线，应避免形成闭环，以免产生涡流造成发热损耗。

4）电抗器接线端子与母线的连接，应采用非磁性金属的螺柱。

5）电抗器安装时应注意对其四周金属件的电气安全距离与交变磁场安全距离。

6）电抗器绕组绕向，中间相应与上下两相相反。

7）用以起吊电抗器的吊环，卸扣等一切不属于电抗器本体的金属零件和工具等必须拆除。

8）根据厂家提供的电容器实测报告数据，合理分配每相电容器组的组合配置。

三相电容量的差值宜调配到最小，其最大与最小的差值，不应超过三相平均值的5%。

9）电容器按照每相的组合配置逐一水平组装。

在搬动电容器时严禁搬拿电容器套管，以免损伤套管的焊接部位造成渗漏。

电容器间距应大于1mm ,底部距地面应大于2mm。
