思科交换机指示灯全解

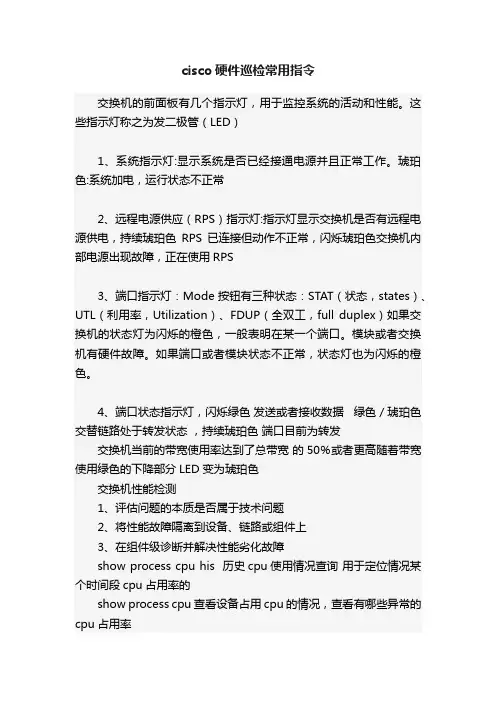

cisco硬件巡检常用指令交换机的前面板有几个指示灯，用于监控系统的活动和性能。

这些指示灯称之为发二极管（LED）1、系统指示灯:显示系统是否已经接通电源并且正常工作。

琥珀色:系统加电，运行状态不正常2、远程电源供应（RPS）指示灯:指示灯显示交换机是否有远程电源供电，持续琥珀色RPS已连接但动作不正常，闪烁琥珀色交换机内部电源出现故障，正在使用RPS3、端口指示灯：Mode按钮有三种状态：STAT（状态，states）、UTL（利用率，Utilization）、FDUP（全双工，full duplex）如果交换机的状态灯为闪烁的橙色，一般表明在某一个端口。

模块或者交换机有硬件故障。

如果端口或者模块状态不正常，状态灯也为闪烁的橙色。

4、端口状态指示灯，闪烁绿色发送或者接收数据绿色／琥珀色交替链路处于转发状态，持续琥珀色端口目前为转发交换机当前的带宽使用率达到了总带宽的50％或者更高随着带宽使用绿色的下降部分LED变为琥珀色交换机性能检测1、评估问题的本质是否属于技术问题2、将性能故障隔离到设备、链路或组件上3、在组件级诊断并解决性能劣化故障show process cpu his 历史cpu使用情况查询用于定位情况某个时间段cpu占用率的show process cpu 查看设备占用cpu的情况，查看有哪些异常的cpu占用率show version 查看交换机的版本信息show memory detailed 查看交换机内存利用率show environment status 查看交换机的电源、风扇信息show environment temperature 查看交换机的温度show log 查看交换机的log信息show inventory 查看cisco的sn号show controllers 硬件接口类型的数据包及差错统计信息show interface f0/0 counters errors 接口、硬件转发、控制平面硬件Show stacks 监控和中断程序对堆栈的使用，并显示系统上一次重启的原因dir 查看交换机FLASH空间大小show run | sectionunassignedsection 特定的段落比begin更为严格display cpu-usage #查看cpu利用率display memory #查看内存目前利用率display environment #查看当前温度display fan #查看风扇状态display power #查看电源状态display ospf 显示ospf全局信息、包括router-id、area、abr、asbrdisplay ospf error 显示接收报文时记录的所发生的错误display ospf interface 查看接口信息、包括cost、type、state、dr等display ospf peer 查看与邻居router之间的关系display interface brief 查看接口的计数。

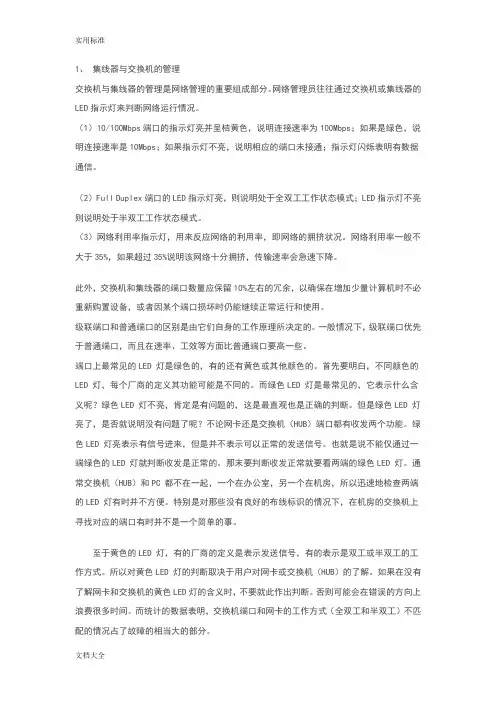

1、集线器与交换机的管理交换机与集线器的管理是网络管理的重要组成部分。

网络管理员往往通过交换机或集线器的LED指示灯来判断网络运行情况。

（1）10/100Mbps端口的指示灯亮并呈桔黄色，说明连接速率为100Mbps；如果是绿色，说明连接速率是10Mbps；如果指示灯不亮，说明相应的端口未接通；指示灯闪烁表明有数据通信。

（2）Full Duplex端口的LED指示灯亮，则说明处于全双工工作状态模式；LED指示灯不亮则说明处于半双工工作状态模式。

（3）网络利用率指示灯，用来反应网络的利用率，即网络的拥挤状况。

网络利用率一般不大于35%，如果超过35%说明该网络十分拥挤，传输速率会急速下降。

此外，交换机和集线器的端口数量应保留10%左右的冗余，以确保在增加少量计算机时不必重新购置设备，或者因某个端口损坏时仍能继续正常运行和使用。

级联端口和普通端口的区别是由它们自身的工作原理所决定的。

一般情况下，级联端口优先于普通端口，而且在速率、工效等方面比普通端口要高一些。

端口上最常见的LED 灯是绿色的，有的还有黄色或其他颜色的。

首先要明白，不同颜色的LED 灯，每个厂商的定义其功能可能是不同的。

而绿色LED 灯是最常见的，它表示什么含义呢？绿色LED 灯不亮，肯定是有问题的，这是最直观也是正确的判断。

但是绿色LED 灯亮了，是否就说明没有问题了呢？不论网卡还是交换机（HUB）端口都有收发两个功能。

绿色LED 灯亮表示有信号进来，但是并不表示可以正常的发送信号。

也就是说不能仅通过一端绿色的LED 灯就判断收发是正常的。

那末要判断收发正常就要看两端的绿色LED 灯。

通常交换机（HUB）和PC 都不在一起，一个在办公室，另一个在机房，所以迅速地检查两端的LED 灯有时并不方便。

特别是对那些没有良好的布线标识的情况下，在机房的交换机上寻找对应的端口有时并不是一个简单的事。

至于黄色的LED 灯，有的厂商的定义是表示发送信号，有的表示是双工或半双工的工作方式。

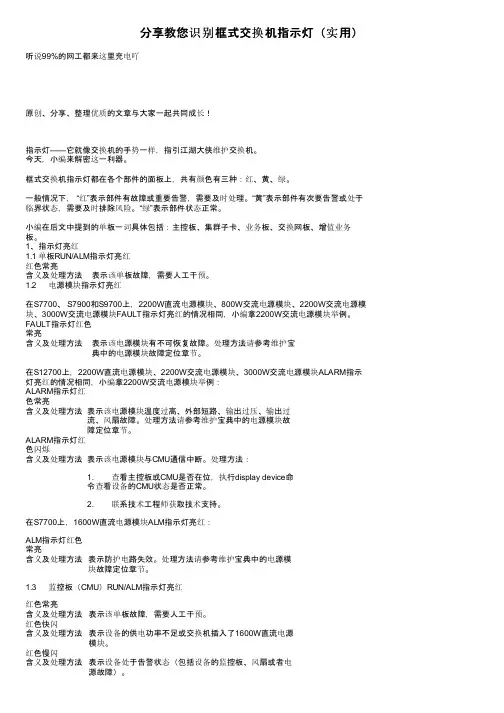

分享教您识别框式交换机指示灯（实用）听说99%的网工都来这里充电吖原创、分享、整理优质的文章与大家一起共同成长！指示灯——它就像交换机的手势一样，指引江湖大侠维护交换机。

今天，小编来解密这一利器。

框式交换机指示灯都在各个部件的面板上，共有颜色有三种：红、黄、绿。

一般情况下， “红”表示部件有故障或重要告警，需要及时处理。

“黄”表示部件有次要告警或处于临界状态，需要及时排除风险。

“绿”表示部件状态正常。

小编在后文中提到的单板一词具体包括：主控板、集群子卡、业务板、交换网板、增值业务板。

1、指示灯亮红1.1 单板RUN/ALM指示灯亮红红色常亮含义及处理方法表示该单板故障，需要人工干预。

1.2 电源模块指示灯亮红在S7700、 S7900和S9700上，2200W直流电源模块、800W交流电源模块、2200W交流电源模块、3000W交流电源模块FAULT指示灯亮红的情况相同，小编拿2200W交流电源模块举例。

FAULT指示灯红色常亮含义及处理方法表示该电源模块有不可恢复故障。

处理方法请参考维护宝典中的电源模块故障定位章节。

在S12700上，2200W直流电源模块、2200W交流电源模块、3000W交流电源模块ALARM指示灯亮红的情况相同，小编拿2200W交流电源模块举例：ALARM指示灯红色常亮含义及处理方法表示该电源模块温度过高、外部短路、输出过压、输出过流、风扇故障。

处理方法请参考维护宝典中的电源模块故障定位章节。

ALARM指示灯红色闪烁含义及处理方法表示该电源模块与CMU通信中断。

处理方法：1. 查看主控板或CMU是否在位，执行display device命令查看设备的CMU状态是否正常。

2. 联系技术工程师获取技术支持。

在S7700上，1600W直流电源模块ALM指示灯亮红：ALM指示灯红色常亮含义及处理方法表示防护电路失效。

处理方法请参考维护宝典中的电源模块故障定位章节。

1.3 监控板（CMU）RUN/ALM指示灯亮红红色常亮含义及处理方法表示该单板故障，需要人工干预。

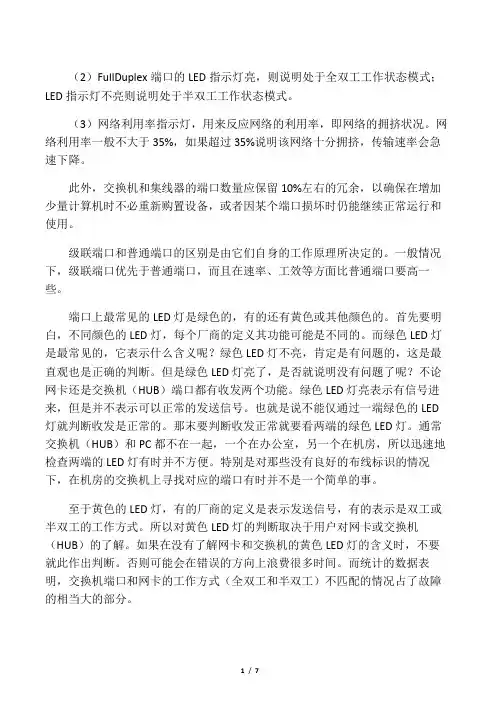

（2）FullDuplex端口的LED指示灯亮，则说明处于全双工工作状态模式；LED指示灯不亮则说明处于半双工工作状态模式。

（3）网络利用率指示灯，用来反应网络的利用率，即网络的拥挤状况。

网络利用率一般不大于35%，如果超过35%说明该网络十分拥挤，传输速率会急速下降。

此外，交换机和集线器的端口数量应保留10%左右的冗余，以确保在增加少量计算机时不必重新购置设备，或者因某个端口损坏时仍能继续正常运行和使用。

级联端口和普通端口的区别是由它们自身的工作原理所决定的。

一般情况下，级联端口优先于普通端口，而且在速率、工效等方面比普通端口要高一些。

端口上最常见的LED灯是绿色的，有的还有黄色或其他颜色的。

首先要明白，不同颜色的LED灯，每个厂商的定义其功能可能是不同的。

而绿色LED灯是最常见的，它表示什么含义呢？绿色LED灯不亮，肯定是有问题的，这是最直观也是正确的判断。

但是绿色LED灯亮了，是否就说明没有问题了呢？不论网卡还是交换机（HUB）端口都有收发两个功能。

绿色LED灯亮表示有信号进来，但是并不表示可以正常的发送信号。

也就是说不能仅通过一端绿色的LED 灯就判断收发是正常的。

那末要判断收发正常就要看两端的绿色LED灯。

通常交换机（HUB）和PC都不在一起，一个在办公室，另一个在机房，所以迅速地检查两端的LED灯有时并不方便。

特别是对那些没有良好的布线标识的情况下，在机房的交换机上寻找对应的端口有时并不是一个简单的事。

至于黄色的LED灯，有的厂商的定义是表示发送信号，有的表示是双工或半双工的工作方式。

所以对黄色LED灯的判断取决于用户对网卡或交换机（HUB）的了解。

如果在没有了解网卡和交换机的黄色LED灯的含义时，不要就此作出判断。

否则可能会在错误的方向上浪费很多时间。

而统计的数据表明，交换机端口和网卡的工作方式（全双工和半双工）不匹配的情况占了故障的相当大的部分。

综上所述，只是简单地看一下网卡或交换机上的绿色或黄色LED灯就对电缆，网卡或交换机端口作出判断是不可取的。

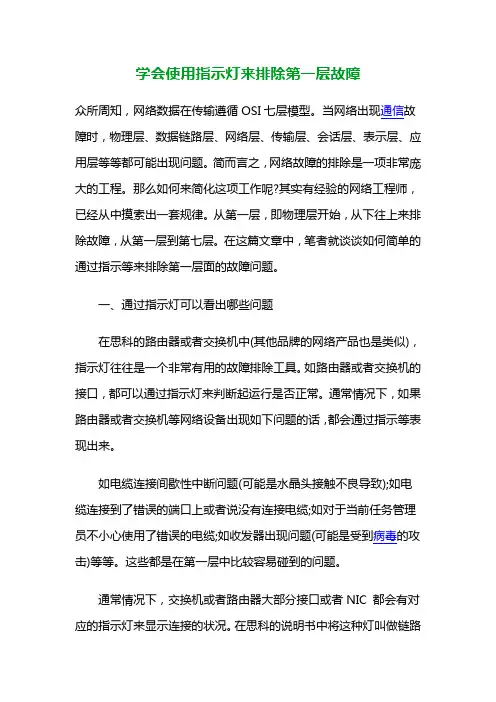

学会使用指示灯来排除第一层故障众所周知，网络数据在传输遵循OSI七层模型。

当网络出现通信故障时，物理层、数据链路层、网络层、传输层、会话层、表示层、应用层等等都可能出现问题。

简而言之，网络故障的排除是一项非常庞大的工程。

那么如何来简化这项工作呢?其实有经验的网络工程师，已经从中摸索出一套规律。

从第一层，即物理层开始，从下往上来排除故障，从第一层到第七层。

在这篇文章中，笔者就谈谈如何简单的通过指示等来排除第一层面的故障问题。

一、通过指示灯可以看出哪些问题在思科的路由器或者交换机中(其他品牌的网络产品也是类似)，指示灯往往是一个非常有用的故障排除工具。

如路由器或者交换机的接口，都可以通过指示灯来判断起运行是否正常。

通常情况下，如果路由器或者交换机等网络设备出现如下问题的话，都会通过指示等表现出来。

如电缆连接间歇性中断问题(可能是水晶头接触不良导致);如电缆连接到了错误的端口上或者说没有连接电缆;如对于当前任务管理员不小心使用了错误的电缆;如收发器出现问题(可能是受到病毒的攻击)等等。

这些都是在第一层中比较容易碰到的问题。

通常情况下，交换机或者路由器大部分接口或者NIC 都会有对应的指示灯来显示连接的状况。

在思科的说明书中将这种灯叫做链路灯。

另外，指示灯不仅仅可以表示连接是否正常，还可以表示这个接口发出或者收到的信息的流量。

如一般企业网络中受到病毒攻击的话，流量会爆增。

最后在指示灯上反映的结果就是指示灯不断的闪烁。

二、通过指示灯来解决网络故障问题案例分析案例一：病毒导致接口流量增加记得有一次笔者接到一个朋友的求助电话。

他在一家台资企业做网络管理员。

有几天他们公司的网络速度特别慢。

查了好久也没有发现原因。

他就打电话给我，问我有没有什么好的解决方法，或者是否有检测工具帮他检测一下。

我听了他的介绍，他说他们公司以前的网络速度很快。

而且最近也没有上大的应用或者说调整网络结构，客户端的数量也没有增加。

现在就是网络速度莫名其妙的变慢了。

解帧直放站指示灯介绍在完成直放站的安装与连接后，插上便携电脑，打开设备电源开关，通过指示灯可观察整机内部各模块的执行情况。

各模块的指示灯意义如下：(1)监控主板，指示灯L1~L3如图11，其定义如下：图11 监控主板指示灯示意图L1（绿色）：运行灯，此灯在上电初始化完成后正常闪亮运行。

L2（红色）：告警指示灯(ALAM).。

在上电初始化过程中，该灯为常亮。

初始化完成后则熄灭。

如果整机上存在任何告警量，此灯常亮，反之，则保持始终熄灭状态。

L3（红色）：MODEM告警指示灯。

在上电初始化过程中，该灯为常亮。

初始化完成后则熄灭。

如遇MODEM告警则该灯常亮，否则一直保持熄灭。

(2)基带解码同步板指示灯L1~L7、按钮M1如图12，其定义如下：图12 解帧同步板指示灯示意图L1(绿灯)：3.3V电源批示灯，上电后常亮；L2(绿灯)：5V电源批示灯，上电后常亮；L3(绿灯)、L4(绿灯)：FPGA运行灯，上电初始化完成后跑马运行。

L5(绿灯)：同步失步指示灯。

初始化完成后开始运行，失步时呈闪烁状态，同步后常亮。

L6(绿灯)：ARM运行灯。

上电后即亮，正常状态为常亮。

有通讯时快闪。

L7(绿灯)：FPGA程序下载指示灯。

下载过程中为常亮，下载完成后灯熄灭。

手动按钮M1：系统复位按钮。

(3)监控底板指示灯L1~L10、手动按钮M1~M2如图13，其定义如下：图13 监控底板指示灯示意图L1(绿灯)~ L6(绿灯)：第二时隙切换点指示灯。

灯亮的个数为上行时隙的个数。

当切换时隙为第一时隙和第二时隙之间时L1亮；当切换时隙为第二时隙和第三时隙之间时L1、L2亮；当切换时隙为第三时隙和第四时隙之间时L1、L2、L3亮；当切换时隙为第四时隙和第五时隙之间时L1、L2、L3、L4亮；当切换时隙为第五时隙和第六时隙之间时L1、L2、L3、L4、L5亮；当切换时隙为第六时隙和第零时隙之间时L1、L2、L3、L4、L5、L6亮；L7(绿灯)：底板正常运行灯，上电后即常亮；L8(绿灯)：工作状态-----正常模式指示灯；L9(绿灯)：工作状态-----上行常开模式指示灯；L10(绿灯)：工作状态-----下行常开模式指示灯；手动按钮M1：手动时隙切换按钮。

思科交换机指示灯全解交换机的前面板有几个指示灯，用于监控系统的活动和性能。

这些指示灯称之为发光二极管（LED）。

前面板上的指示灯包括：·系统指示灯·远程电源供应指示灯·端口模式指示灯·端口状态指示灯1：系统指示灯显示系统是否已经接通电源并且正常工作。

指示灯颜色系统状态关闭系统未加电绿色系统运行正常琥珀色系统加电但运行不正常2：远程电源供应（rps）指示灯指示灯显示交换机是否有远程电源供电。

RPS指示灯表明了交换机的RPS状态。

指示灯颜色RPS状态关闭RPS关闭或未安装持续绿色RPS已连接并可用闪烁绿色RPS正在支持堆叠（stack）中的另一台交换机持续琥珀色RPS已连接但动作不正常闪烁琥珀色交换机内部电源出现故障，正在使用RPS端口指示灯（这个算是重点了考试要考）端口模式指示灯显示模式按钮的当前状态。

各种模式用于决定如何对端口状态LED 进行解释。

如果要选择或修改端口模式，连续的按压Mode按钮直到Mode LED指示在所需的模式。

端口状态LED能代表多种含义，取决于Mode LED 的当前值Mode 按钮有三种状态：·STAT（状态，states）·UTL （利用率，Utilization）·FDUP（全双工，full duplex）如果交换机的状态灯为闪烁的橙色，一般表明在某一个端口。

模块或者交换机有硬件故障。

如果端口或者模块状态不正常，状态灯也为闪烁的橙色。

4：端口状态指示灯模式LED 端口模式描述STAT 端口状态显示端口状态这个是缺省模式VTIL 交换机利用率显示目前该端口倍交换机使用的带宽DUPLX 端口双工模式可用是全双工或半双工SPEED 端口速度端口运行速度要选择或者改变端口模式，可用通过按压Mode按钮直至所需要的模式被选中。

模式LED 颜色描述STAT端口状态关闭关闭无链路持续绿色链路正常运行闪烁绿色发送或者接收数据绿色／琥珀色交替链路处于转发状态持续琥珀色端口目前为转发UTIL交换机利用率绿色当间的背板利用率琥珀色最大的背板利用率绿色和琥珀色交换机当前的带宽使用率达到了总带宽的50％或者更高随着带宽使用绿色的下降部分LED变为琥珀色Duplx 关闭半双工端口双工模式绿色全双工SPEED端口速度关闭端口运行在10mbit/s绿色100mbit/s上面这个图主要考的还是STAT状态！我用红色标记的表明目前可能考的！有朋友遇到过！最后部分在交换机POST部分阶段检查端口LED在电源连接好之后交换机会启动一系列称为加电自检测的测试用于检测交换机是否工作正常系统指示灯会显示POST成功与否。

一、华为BTS30121，基站公共子系统-定时传输和管理单板DTMU面板1232，载波子系统-双密度收发信单元DTRU 指示灯53，射频前端子系统-双密度双双工单元DDPUANTB674，射频前端子系统-双密度合路单元DCOM 面板二、数字调度系统FAS（CTT4000）1.单板介绍MPU板：模块处理机板，每模块配置两块，并行处理方式。

内置16K×16K大型数字交换网络，256方会议资源，64套DTMF资源，个性化语音32种，信号音64种，并为本模块提供全系统同步的各种时钟和时序；完成模块内和模块间的网络交换、呼叫处理和控制。

8●CLK板：时钟板，为系统内各模块提供基准同步时钟源，每系统配置两块，时钟源完全同步，并行输出；每块时钟板设计有单独的电源，两块时钟板在物理上完全独立。

●ENT板：100M以太网板，每系统配置两块，并行运行；每板提供24个100M以太网接口。

每块以太网板设计有单独的电源，两块以太网板在物理上完全独立。

●PWR板：电源板，提供模块框系统所需的电源及铃流，每模块框配两块电源板，两板的直流电源工作于并联热供方式，铃流为热备份。

●DTU板：数字中继处理机板，可选热备份，每板两个A口，完成系统共线信令、NO.1 信令、NO.7信令的处理；●30B+D板：PRI接口板，可选热备份，每板两个A口，完成DSS1 信令的处理；●DDU板：2M触摸屏调度台接口板，每板两个A口，完成2M调度台接口信令等的处理●DSU板：数字用户信令处理机板，可选热备份，每板2/4个标准2B+D U接口，完成标准U口信令及调度台信令处理；●ALC为接口模块母板，每板提供8个接口模块槽位，可混插8种的不同模块；92.系统提供的接口模块种类如下：附录A 75/120平衡非平衡转换器•SLICM4 用户接口模块（Z接口）•SLICMQ 下行区间接口模块• RCTNM V4.2 环路中继接口模块；•ZCT1M V4.2 磁石接口模块；•ZCT2M 上行区间接口模块•EMM E/M接口模块•VF24M 二/四线音频接口模块•V35M V.35接口模块；•232M 子速率接口模块；•64KM 64K同向接口模块；•YD3M YD-3接口模块；•DC7M DC-7接口模块说明：1、2对应2B+D线的橙、白；4、5对应2B+D线的蓝、白。

交换机link灯机制
交换机的link灯机制是用来指示交换机与其他设备之间的链接状态。

一般来说，link灯有三种状态：
1. 绿灯常亮：表示链接正常，数据传输顺畅。

2. 黄灯闪烁：表示当前链接有数据传输，但传输速度较慢。

可能是网络拥堵或者数据传输故障导致的。

3. 红灯闪烁：表示链接断开或者传输故障。

可能是物理连接故障，网络设置错误，或者设备故障导致的。

交换机的link灯机制可以帮助网络管理员及时发现链接问题并进行排查和处理。

通过观察link灯的状态，管理员可以确定链接是否正常，以及可能存在的问题所在，从而进行相应的维修和调整工作。
