第二章汽车电子控制系统的核心—ECU

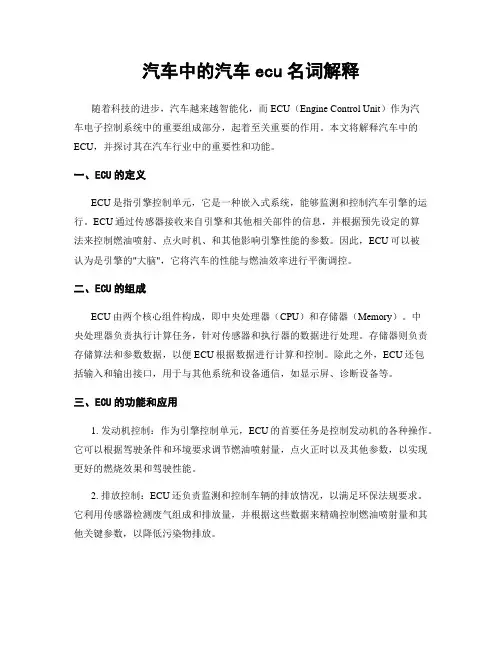

汽车中的汽车ecu名词解释随着科技的进步，汽车越来越智能化，而ECU（Engine Control Unit）作为汽车电子控制系统中的重要组成部分，起着至关重要的作用。

本文将解释汽车中的ECU，并探讨其在汽车行业中的重要性和功能。

一、ECU的定义ECU是指引擎控制单元，它是一种嵌入式系统，能够监测和控制汽车引擎的运行。

ECU通过传感器接收来自引擎和其他相关部件的信息，并根据预先设定的算法来控制燃油喷射、点火时机、和其他影响引擎性能的参数。

因此，ECU可以被认为是引擎的"大脑"，它将汽车的性能与燃油效率进行平衡调控。

二、ECU的组成ECU由两个核心组件构成，即中央处理器（CPU）和存储器（Memory）。

中央处理器负责执行计算任务，针对传感器和执行器的数据进行处理。

存储器则负责存储算法和参数数据，以便ECU根据数据进行计算和控制。

除此之外，ECU还包括输入和输出接口，用于与其他系统和设备通信，如显示屏、诊断设备等。

三、ECU的功能和应用1. 发动机控制：作为引擎控制单元，ECU的首要任务是控制发动机的各种操作。

它可以根据驾驶条件和环境要求调节燃油喷射量，点火正时以及其他参数，以实现更好的燃烧效果和驾驶性能。

2. 排放控制：ECU还负责监测和控制车辆的排放情况，以满足环保法规要求。

它利用传感器检测废气组成和排放量，并根据这些数据来精确控制燃油喷射量和其他关键参数，以降低污染物排放。

3. 诊断和故障检测：ECU内部拥有自主的自诊断系统，可以检测和记录车辆的故障代码。

一旦发现问题，ECU会发出警报并将故障代码存储，以便车主、技师或诊断设备进行进一步的故障排查和修复。

4. 系统集成和互联：ECU还扮演着整个车辆电子系统的重要角色。

它可以集成并控制其他功能模块，如制动系统、安全气囊系统、车身稳定系统等，以实现系统间的协同操作。

此外，ECU还可以通过车辆总线系统（如CAN总线）与其他设备进行通信，包括车载娱乐系统、导航系统等。

汽车发动机电子控制单元（ECU）功能说明书菱电变频、概述汽车发动机电子控制单元（ECU是汽车发动机控制系统的核心，它可以根据发动机的不同工况，向发动机提供最佳空燃比的混合气和最佳点火时间，使发动机始终处在最佳工作状态，发动机的性能（动力性、经济型、排放性）达到最佳。

汽车发动机机电子控制单元（ECU的主要功能：1燃油喷射（EFI）控制⑴、喷油量控制发动机控制器（ECU）将进气量和发动机负荷作为主要控制信号，以确定喷油脉冲宽度（即基本喷油量），并根据循环水温度、进气温度、进气压力、尾气氧含量等信号修正喷油量，最后确定总喷油量。

⑵、喷油正时控制采用多点顺序燃油喷射系统的发动机，ECU除了控制喷油量外，还要根据发动机各缸的点火顺序，将喷油时间控制在最佳时刻，以使燃油充分燃烧。

⑶、断油控制减速断油控制：汽车在正常行驶中，驾驶员突然松开油门踏板时，ECU 自动中断燃油喷射，直至发动机转速下降到设定的低转速时再恢复喷油。

超速断油控制：当发动机转速超过安全转速或汽车车速超过设定的最高车速时，ECU 自动中断喷油，直至发动机转速低于安全转速一定值且车速低于最高车速一定值时恢复喷油。

⑷、燃油泵控制当打开点火开关后，ECU 控制燃油泵工作 3 秒钟，用于建立必要的油压。

若此时发动机不起动，ECU 控制燃油泵停止工作。

在发动机起动和运转过程中，ECU 控制燃油泵正常运转。

2、点火（ESA）控制⑴、点火提前角控制发动机运转时，ECU 根据发动机的转速和负荷信号，计算相应工况下的点火提前角，并根据发动机的水温、进气温度、节气门位置、爆震信号等修正点火提前角，最后得到一个最佳的点火正时。

在点火正时前的某一预定角，ECU 控制点火线圈的初级通电，在到达点火正时角时，ECU 切断点火线圈初级电流并在次级线圈中感应出高压电使相应气缸的火花塞跳火，点燃混合气。

⑵、通电时间（闭合角）控制点火线圈初级电路在断开时需要保证足够大的电流，以使次级线圈产生足够高的电压。

ecu工作原理
ECU（Engine Control Unit）是发动机控制单元，是汽车电子控制系统中的核心部件之一，负责监测和调节发动机的各项参数，以保证发动机的正常运行。

ECU的工作原理可以分为以下几个重要步骤：
1. 传感器采集：ECU通过各种传感器（如氧气传感器、气体温度传感器、转速传感器等）获取发动机运行过程中的各项参数，如气门的位置、油耗、进气温度、转速等。

2. 数据处理：ECU通过内部的微处理器对传感器采集到的数据进行处理，将其转化为可识别和可处理的信号。

同时，ECU 还会根据存储的预设曲线和算法，将这些数据转化为具体的操作指令，用于控制发动机的工作过程。

3. 控制执行：ECU通过输出电路向发动机的各个执行器（如喷油器、点火器、空气调节阀等）发送控制信号，以实现对发动机的调节和控制。

例如，根据传感器监测到的进气温度和速度来调节喷油量，或者根据传感器监测到的氧气含量来调节气体混合物的比例。

4. 诊断系统：ECU还具备故障诊断功能，在发动机出现故障时能够通过故障码进行诊断，帮助技术人员进行故障排除和修复。

总的来说，ECU作为发动机控制的核心部件，通过采集、处
理和控制发动机运行过程中的各项参数，保证发动机在安全、高效、低排放的条件下正常运行。

一、汽车电子控制单元（ECU）原理汽车发动机电控系统由信号输入装置（传感器）、电子控制单元（ECU）和执行器三部分组成（如图1所示）。

电子控制单元又称为电子控制器，俗称电脑（一般简写为ECU、发动机控制模块MCU、EEC 或者PCM），是发动机电控系统的核心部件。

其功能是根据各种传感器和控制开关输入的信号参数，对喷油量、喷油时刻和点火时刻、怠速控制、进气控制、排放控制、自诊断失效保护和备用控制系统等进行控制。

ECU 主要由输入回路、模拟/数字（A/D）转换器、微机和输出回路4部分组成（如图2所示）。

输入回路主要指从传感器来的信号，首先进入输入回路。

在输入回路里，对输入信号进行预处理，一般是在去除杂波和把正弦波变为矩形波后，再转换成输入电平。

A/D转换器功用将模拟信号转换为数字信号后再输入微机。

如果传感器输出的是脉冲（数字）信号，经过输入回路处理后可以直接进入微机。

电子控制单元是发动机电控系统的核心。

他能根据需要，把各种传感器送来的信号，按内存的程序对数据进行运算处理，并把处理结果送往输出回路。

输出回路的作用是将微机发出的指令，转变成控制信号来驱动执行器工作。

输出回路一般起着控制信号的生成和放大等作用。

在发动机运转过程中，ECU 根据发动机控制系统的各传感器送来的信号，判断发动机当前所处的运行工况和工作条件，并从ROM 中查取相应的控制参数数据，经中央处理器（CPU）的计算和必要的修正后，输出相应的控制信号，控制发动机运转。

电子控制单元的简要工作过程如下：（1）发动机起动时，ECU 进入工作状态，某些程序从ROM 中取出，进入CPU。

这些程序可以用来控制点火时刻、燃油喷射和怠速等。

（2）通过CPU 的控制，指令逐个地进行循环执行。

执行程序中所需要的发动机信息，来自各个传感器。

（3）从传感器来的信号，首先进入输入回路进行处理。

如果是数字信号，则直接经I/O 接口进入微机；如果是模拟信号，则经A/D 转换器转换成数字信号后才经I/O接口进入微机。

汽车电子控制单元（ECU）的构造与功能在现代汽车中，电子设备的应用已经成为了不可或缺的一部分。

汽车电子控制单元（Electronic Control Unit，简称ECU）作为汽车电子系统的核心，承担着控制、监测和管理汽车各个系统的重要任务。

本文将详细介绍ECU的构造与功能。

一、ECU的构造ECU由多个模块组成，每个模块负责不同的功能。

主要包括处理器模块、输入输出模块、存储器模块和总线接口模块。

1. 处理器模块：处理器模块是ECU的核心，由一颗或多颗微处理器组成。

该模块负责接收来自各个传感器和执行器的信号，并根据预设的程序进行处理、分析和判断。

处理器模块的性能直接影响到ECU的响应速度和稳定性。

2. 输入输出模块：输入输出模块负责与车辆上的传感器和执行器进行数据的输入和输出。

通过与传感器连接，输入模块可以获取到引擎转速、车速、油温等各种传感器数据。

输出模块则将处理器模块处理后的指令发送给执行器，如喷油器、点火器等。

3. 存储器模块：存储器模块用于存储ECU的程序代码和数据。

其中，只读存储器（ROM）存储着ECU的基本程序，可编程只读存储器（PROM）用于存储一些可修改的程序和数据，而随机存储器（RAM）则用于存储临时数据和故障代码。

4. 总线接口模块：总线接口模块将ECU内部的各个模块连接起来，并通过汽车上的总线与其他ECU和外围设备进行通信。

常见的总线通信协议包括CAN、LIN和FlexRay等。

二、ECU的功能ECU作为汽车电子系统的核心，承担着以下重要功能：1. 发动机管理系统：ECU通过监测发动机的转速、油温、氧气浓度等参数，控制喷油系统、点火系统和排气系统，以实现最佳的燃油供应和燃烧效果，提高燃油利用率和发动机性能。

2. 制动控制系统：ECU监测车速、制动压力和轮胎转速等参数，通过控制制动液压系统和防抱死刹车系统，保证车辆在制动时的稳定性和安全性。

3. 悬挂系统控制：ECU通过感知汽车的悬挂系统状态，并根据路面状况和驾驶风格调整悬挂系统的刚度和阻尼，提供更好的悬挂控制和驾驶舒适性。

ecu的基本组成ECU是指发动机控制单元，是现代汽车电子控制系统的核心之一。

ECU的主要功能是通过控制发动机的工作状态，实现对车辆的控制和管理。

ECU的基本组成包括以下几个部分。

1.中央处理器（CPU）中央处理器是ECU的核心部件，负责处理各种数据和指令。

它根据传感器采集到的信息，控制发动机的工作状态，如燃油喷射量、点火时机、气门开度等。

2.存储器（ROM和RAM）存储器是ECU的重要组成部分，它分为只读存储器（ROM）和随机存储器（RAM）。

ROM中存储了ECU的程序和数据，包括发动机的参数、工作模式、校准数据等。

RAM用于临时存储数据，如传感器采集到的信息和ECU计算出的结果。

3.输入/输出接口（I/O）输入/输出接口是ECU与车辆其他部件进行通信的桥梁，包括模拟输入接口、数字输入接口、模拟输出接口和数字输出接口。

模拟输入接口用于接收模拟信号，如空气流量、油压等；数字输入接口用于接收数字信号，如车速、发动机转速等；模拟输出接口用于控制模拟信号输出，如燃油喷射量、气门开度等；数字输出接口用于控制数字信号输出，如点火时机、发动机启停等。

4.传感器传感器是ECU的重要组成部分，它用于采集车辆各种参数，如车速、发动机转速、水温、气压等。

传感器将采集到的信息转换为电信号，传输到ECU中进行计算和控制。

5.执行器执行器是ECU控制发动机工作状态的重要部件，如燃油喷射器、点火线圈、进气门控制器等。

它们根据ECU的指令，控制发动机工作状态，从而实现对车辆的控制和管理。

6.电源模块电源模块是ECU的重要组成部分，它负责为ECU提供稳定可靠的电源。

电源模块一般包括电源管理芯片、电源滤波器、电源开关等。

以上是ECU的基本组成部分，每个部分都起着不可或缺的作用。

ECU的性能和质量取决于各个部分的设计和制造。

随着汽车电子技术的不断发展，ECU也在不断演化和升级，为汽车的性能和安全提供更加可靠的保障。

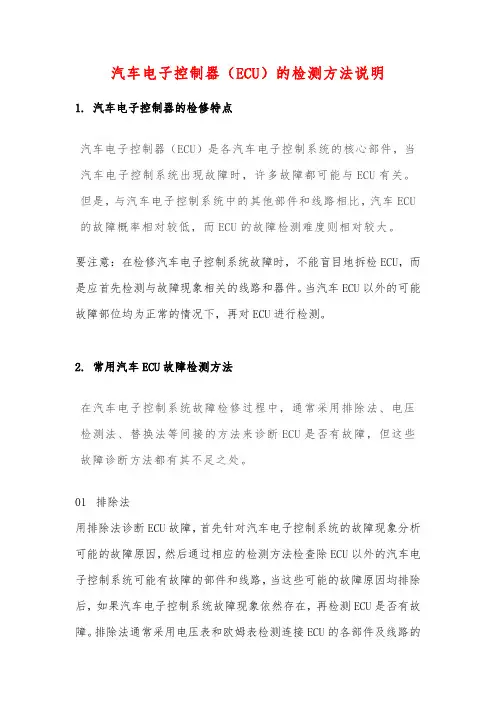

汽车电子控制器（ECU）的检测方法说明1.汽车电子控制器的检修特点汽车电子控制器（ECU）是各汽车电子控制系统的核心部件，当汽车电子控制系统出现故障时，许多故障都可能与ECU有关。

但是，与汽车电子控制系统中的其他部件和线路相比，汽车ECU 的故障概率相对较低，而ECU的故障检测难度则相对较大。

要注意：在检修汽车电子控制系统故障时，不能盲目地拆检ECU，而是应首先检测与故障现象相关的线路和器件。

当汽车ECU以外的可能故障部位均为正常的情况下，再对ECU进行检测。

2.常用汽车ECU故障检测方法在汽车电子控制系统故障检修过程中，通常采用排除法、电压检测法、替换法等间接的方法来诊断ECU是否有故障，但这些故障诊断方法都有其不足之处。

01排除法用排除法诊断ECU故障，首先针对汽车电子控制系统的故障现象分析可能的故障原因，然后通过相应的检测方法检查除ECU以外的汽车电子控制系统可能有故障的部件和线路，当这些可能的故障原因均排除后，如果汽车电子控制系统故障现象依然存在，再检测ECU是否有故障。

排除法通常采用电压表和欧姆表检测连接ECU的各部件及线路的电压（通电时）及电阻（断电时），通过测得的电压或电阻来判断被检测的线路或部件是否有故障。

排除法本身容易掌握，是目前诊断汽车ECU故障较为常用的方法。

排除法检修汽车ECU的不足是，需要逐个检测与ECU相关联的部件和线路，只有当除ECU之外的电子控制系统相关部件及线路均确定为正常时，才能诊断为ECU可能有无故障。

由此可见，用排除法诊断ECU故障，其故障检测过程需要耗费较多的时间和精力，且准确性也不是很高。

要确认ECU故障与否，通常还需要与ECU端子电压检测法或替换法配合使用。

02ECU端子电压检测法ECU端子电压检测法是用电压表检测ECU传感器电源端子的电压，以及执行器控制端子的脉冲电压或模拟电压，根据这些被检测端子有无电压，或测得的电压是否在正常的范围之内来判断ECU是否有故障。

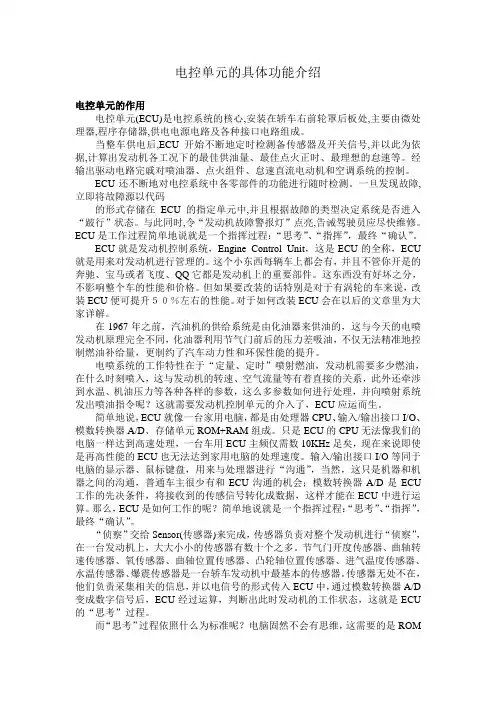

电控单元的具体功能介绍电控单元的作用电控单元(ECU)是电控系统的核心,安装在轿车右前轮罩后板处,主要由微处理器,程序存储器,供电电源电路及各种接口电路组成。

当整车供电后,ECU开始不断地定时检测备传感器及开关信号,并以此为依据,计算出发动机各工况下的最佳供油量、最佳点火正时、最理想的怠速等。

经输出驱动电路完戚对喷油器、点火组件、怠速直流电动机和空调系统的控制。

ECU还不断地对电控系统中各零部件的功能进行随时检测。

一旦发现故障,立即将故障源以代码的形式存储在ECU的指定单元中,并且根据故障的类型决定系统是否进入“跛行”状态。

与此同时,令“发动机故障警报灯”点亮,告诫驾驶员应尽快维修。

ECU是工作过程简单地说就是一个指挥过程：“思考”、“指挥”，最终“确认”。

ECU就是发动机控制系统，Engine Control Unit，这是ECU的全称，ECU 就是用来对发动机进行管理的。

这个小东西每辆车上都会有，并且不管你开是的奔驰、宝马或者飞度、QQ它都是发动机上的重要部件。

这东西没有好坏之分，不影响整个车的性能和价格。

但如果要改装的话特别是对于有涡轮的车来说，改装ECU便可提升５０％左右的性能。

对于如何改装ECU会在以后的文章里为大家详解。

在1967年之前，汽油机的供给系统是由化油器来供油的，这与今天的电喷发动机原理完全不同，化油器利用节气门前后的压力差吸油，不仅无法精准地控制燃油补给量，更制约了汽车动力性和环保性能的提升。

电喷系统的工作特性在于“定量、定时”喷射燃油，发动机需要多少燃油，在什么时刻喷入，这与发动机的转速、空气流量等有着直接的关系，此外还牵涉到水温、机油压力等各种各样的参数，这么多参数如何进行处理，并向喷射系统发出喷油指令呢？这就需要发动机控制单元的介入了，ECU应运而生。

简单地说，ECU就像一台家用电脑，都是由处理器CPU、输入/输出接口I/O、模数转换器A/D、存储单元ROM+RAM组成。

汽车ecu 集成测试的主要内容-概述说明以及解释1.引言1.1 概述概述部分的内容是对整篇文章进行简要介绍和概括，让读者对文章主题有一个初步的了解。

下面是一个可能的概述部分的内容：概述ECU（Electronic Control Unit，电子控制单元）是现代汽车中至关重要的一部分，它负责管理和控制车辆的各种电子系统。

随着汽车电子技术的快速发展，ECU的功能和复杂性不断提高，因此对其集成测试的重要性也日益凸显。

本文将全面介绍汽车ECU集成测试的主要内容与意义。

首先，我们将对ECU的概念和作用进行解释和阐述，帮助读者更好地理解ECU在汽车中的重要作用。

随后，我们将详细讨论汽车ECU集成测试的必要性，阐明为何对ECU进行集成测试能够提高汽车的性能和安全性。

最后，我们将总结ECU集成测试的重要性，并展望未来ECU集成测试的发展方向。

通过阅读本文，读者将对汽车ECU集成测试有一个清晰的认识，并了解到该测试对于汽车性能和安全的重要性。

同时，读者也会进一步了解到未来ECU集成测试的发展趋势，为汽车行业的技术进步提供参考和指导。

1.2文章结构文章结构部分旨在介绍本文的整体结构和各个章节的主要内容。

本文共分为三个主要章节：引言、正文和结论。

引言部分包含概述、文章结构和目的三个小节，旨在引入文章的主题和目的。

概述部分可以介绍汽车ECU集成测试的背景和重要性，为读者提供一个整体的认识。

文章结构部分则是本文的目录，会详细列出各章节的主要内容，帮助读者快速了解整篇文章的结构。

目的部分则是明确本文的写作目标，说明本文的写作目的和意义。

正文部分是本文的核心部分，其中包含了ECU的概念和作用，以及汽车ECU集成测试的必要性两个小节。

在ECU的概念和作用中，可以详细介绍ECU的定义、功能和作用，以及它在汽车中的重要性。

在汽车ECU 集成测试的必要性中，可以探讨为什么需要对汽车ECU进行集成测试，分析集成测试对汽车性能和安全性的重要影响。

汽车电子控制系统的控制方式以及汽车ECU的基本特点有哪些汽车电子控制系统的控制方式汽车电子控制系统是由多个控制单元（ECU）组成的系统，负责监测和控制引擎、传动系统、制动系统、底盘等部件的工作状态。

下面介绍一些常见的汽车电子控制系统的控制方式。

阀门控制阀门控制是利用不同的气压控制阀门的开启和关闭，从而控制汽车的加速、刹车和转向等功能。

在汽车电子控制系统中，阀门控制主要是由电子控制单元（ECU）来控制。

传感器控制传感器控制，指利用各种传感器来感知汽车运行状态以及各组件的工作状态，并根据传感器的信号来控制汽车的加速、刹车、转向等功能。

常见的传感器有氧气传感器、油压传感器、发动机转速传感器等。

特斯拉控制特斯拉控制是利用高频电磁波来控制汽车的加速、刹车、转向等功能。

这种控制方式主要应用于特斯拉电动汽车上，由特斯拉电子控制单元（ECU）来控制。

自适应控制自适应控制是一种控制方式，即根据加速踏板、制动踏板的压力以及车速等参数来自适应地控制汽车的加速、刹车、转向等功能。

这种控制方式主要是由汽车电子控制单元（ECU）来控制。

汽车ECU的基本特点汽车ECU是汽车电子控制系统的一个重要组成部分，下面介绍一些汽车ECU的基本特点。

多个系统集成汽车ECU不仅可以用来控制发动机，还可以用来控制汽车的多个系统，如变速器、制动、底盘等多个系统，从而保证整个汽车的工作状态。

简化连线汽车ECU可以将外部部件或传感器的信号通过简化的方式进行控制，使得汽车的连线更简单，同时也提高了汽车的整体运行效率。

自适应功能汽车ECU还具有自适应功能，可以根据不同的行驶条件来调整发动机的性能和效率，从而保证整车的安全性和可靠性。

长期稳定性汽车ECU具有长期稳定性，即使在恶劣的工作环境下，如高温、高湿等条件下，其性能也不会受到很大的影响。

总的来说，汽车电子控制系统的控制方式和汽车ECU的基本特点都是为了能更好地控制整个汽车的运作，从而保证汽车的安全性和可靠性。

汽车ecu所用的芯片摘要：一、汽车ECU芯片的概述二、汽车ECU芯片的主要类型及特点三、汽车ECU芯片的选型与应用四、汽车ECU芯片的发展趋势与挑战五、总结正文：一、汽车ECU芯片的概述汽车ECU（Engine Control Unit，发动机控制单元）芯片是汽车电子控制系统的核心部件，主要负责对发动机的各项参数进行实时监测和调整，以保证发动机在不同工况下都能保持最佳运行状态。

近年来，随着汽车行业的快速发展，汽车ECU芯片在汽车电子产品中的应用也越来越广泛。

二、汽车ECU芯片的主要类型及特点1.传统ECU芯片：传统的汽车ECU芯片主要采用8位或16位单片机，具有处理速度较快、成本较低的特点。

但由于存储容量有限，难以满足日益复杂的汽车电子系统需求。

2.高端ECU芯片：高端汽车ECU芯片采用32位或64位处理器，具有更高的计算能力和存储容量，可以实现更复杂的控制算法和功能。

此外，高端ECU芯片还具有通信速率快、抗干扰能力强等优点。

3.集成式ECU芯片：集成式ECU芯片将多个功能模块集成在一个芯片上，有助于降低系统成本和提高系统性能。

此外，集成式ECU芯片还具有较高的灵活性和可扩展性，可根据不同车型和用户需求进行定制。

三、汽车ECU芯片的选型与应用在选择汽车ECU芯片时，需要综合考虑发动机类型、车辆性能要求、成本等因素。

例如，对于高性能轿车和新能源汽车，应选用高端ECU芯片，以实现更先进的控制策略和性能优化。

而对于经济型轿车，可以采用传统ECU芯片。

此外，在实际应用中，汽车ECU芯片还需与其他电子元件（如传感器、执行器等）协同工作，实现对发动机及整个车辆的控制。

四、汽车ECU芯片的发展趋势与挑战1.发展趋势：随着汽车电子技术的不断进步，汽车ECU芯片将朝着更高的计算能力、更低的功耗、更小的体积、更高的可靠性等方向发展。

此外，未来汽车ECU芯片还将实现更多功能的集成，以满足智能驾驶、车联网等新兴需求。

2.挑战：汽车ECU芯片在发展过程中，需要克服如电磁兼容性、散热设计、软件开发等关键技术难题。

ecu工作原理
ECU（发动机控制单元）是汽车电子系统的核心部件，主要负责监测和控制发动机的运行。

它通过接收来自各种传感器的输入信号，计算出最佳的喷油量、点火时机等参数，并发送指令给执行器，以实现对发动机的精确控制。

ECU的工作原理可以分为以下几个步骤：
1. 传感器输入信号：ECU与发动机的各个传感器相连，接收传感器输出的各种数据，如氧传感器的氧气浓度、空气流量计的空气流量、水温传感器的冷却液温度等。

2. 数据处理：ECU接收到的传感器信号被送到内置的微处理器中进行处理。

微处理器根据预设的算法和数据表，对传感器数据进行分析和计算。

3. 即时调整：通过计算和分析，ECU确定当前发动机的运行状态，并根据预设的策略和目标，计算出最佳的喷油量、点火时机等参数。

这些参数将用于指导发动机的实际控制。

4. 指令传输：ECU将计算出的控制参数转换为数字信号，并通过输出端口发送给执行器，如喷油器、点火线圈等。

这些执行器将根据接收到的指令执行相应的动作。

5. 监控和反馈：ECU持续监测发动机的运行状态，通过传感器的反馈信号和执行器的操作结果，检测实际参数与预定参数之间的差异。

根据这些差异，ECU即时调整控制策略，以确
保发动机的正常工作。

总之，ECU通过接收和处理各个传感器的输入信号，以及发送指令给执行器，实现对发动机的精确控制。

其工作原理主要集中在传感器数据的处理、计算和输出控制参数，以及监测和反馈机制的实施，从而确保发动机始终处于最佳的状态。
