避雷器是维持电力系统稳定运行的重要保护装置，能有效防止雷电大气过电压对电力设备的损伤。

避雷器从结构形式上讲，可分为金属氧化物避雷器、阀式避雷器、管形避雷器、磁吹避雷器等。

1.金属氧化物避雷器（氧化锌避雷器）氧化锌避雷器是七十年代发展起来的一种新型避雷器，由于其优良的保护特性，在现代电力系统中广泛使用。

它主要由氧化锌压敏电阻构成。

每一块压敏电阻稳定的开关电压（叫压敏电压），在正常的工作电压下压敏电阻值很大，相当于绝缘状态，但在冲击过电压作用下，压敏电阻呈低值被击穿，相当于短路状态；当高于压敏电压的外部过电压消失后，其又恢复高阻状态。

.民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器01电阻片氧化锌电阻片，具有良好的陡坡响应特性，操作残压低没有放电分散性等优点02一体成型采用整体硅橡胶模压成型密封性能好，防爆性能优异耐污秽清洗在高压电力线上安装氧化锌避雷器后，当雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，可以将电源线上的电压控制在安全范围内，从而保护了电气设备的安全。

氧化锌避雷器是具有优良的保护性能和大气过电压限制能力。

氧化锌具有良好的非线性伏安特性，其在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

氧化锌避雷器从结构上分为无间隙氧化锌避雷器、有间隙氧化锌避雷器；有间隙氧化锌避雷器又可分为带外间隙和带内间隙的两种；其试验方法按其结构来说是完全不同的，如果错误地进行了试验，有可能将氧化锌避雷器损坏。

下图所示为35kV及以下输电线路上常用的一种带外间隙的氧化锌避雷器;一般来说，有间隙氧化锌避雷器应进行的试验项目为：绝缘电阻测量、工频放电电压测试，其中最重要的试验项目是工频放电电压测试。

无间隙氧化锌避雷器试验项目通常为：绝缘电阻测量、工频参考电压和持续电流、直流参考电压和0.75倍直流参考电压下的泄漏电流。

避雷器的参数、作用、原理和结构避雷器避雷器是保证电力系统安全运行的重要保护设备之一，主要用于限制由线路传来的雷电过电压或由操作引起的内部过电压。

一旦出现不正常电压，避雷器产生作用，起到保护作用。

氧化锌避雷器是在20世纪70年代出现的--种新型避雷器,它具有无间隙、无续流、残压低等优点。

已经成为取代阀型避雷器、磁吹阀式避雷器的新一-代产品，在电力系统广泛使用。

陶瓷绝缘避雷器复合绝缘避雷器避雷器型号意义避雷器的主要性能参数及代表意义避雷器的铭牌意义避雷器的基本要求为了可靠地保护电气设备，使电力系统安全运行，需满足以下要求:避雷器的伏秒特性与被保护设备的伏秒性要正确配合，即避雷器的冲击放电电压任何时刻都要低于被保护设备的冲击电压。

避雷器的伏安型应与被保护的电气设备正确匹配，即避雷器动作后的残余电压低于被保护设备通过相同电流时所能承受的电压。

避雷器的灭弧电压应与安装地点的最高工频电压正确配合，使避雷器在系统发生相间接地故障时也能可靠运行为防止避雷器爆炸，采用工频连续电流灭弧。

当过电压超过一定值时，避雷器将放电并使导线变直通过电阻来限制过电压。

过电压过电压的定义、分类及危害（1）什么是过电压？电力系统正常运行时，电气设备的绝缘低于电网的额定电压。

由于雷击、运行、故障或参数配合不当等原因，电力系统某些部位的电压可能会升高，有时会大大超过正常状态下的电压值。

这种电压上升称为过电压。

过电压过电压的类型和危害（2）过电压分为内部过电压和大气过电压。

内部过电压：由于操作（合闸、合闸）、事故（接地、短路、断开等）或其他原因，使电力系统状态发生突然变化，可能对系统造成危险过电压的过渡过程。

这些过电压是由系统中电磁能量的振荡和积累引起的，称为内部过电压。

内部过电压可分为工频过电压、操作过电压和谐振过电压。

大气过电压：是由于雷暴季节雷暴云在空气中带电引起的。

雷暴及其附近的地面感应带电体和地面上的一些导电电荷相结合产生不均匀电荷。

避雷器避雷器的作用当雷电过电压沿架空线路侵入变配电所或其他建筑物内时，将发生闪络，甚至将电气设备的绝缘击穿。

因此，假如在电气设备的电源进线端并联一种保护设备即避雷器，如图1,当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘;电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电避雷器的保护作用基于三个前提:1、伏秒特性与被保护绝缘的伏秒特性有良好的配合2、保证其残压低于被保护绝缘的冲击电气强度3、被保护绝缘必须处于该避雷器的保护距离之内避雷器的要求:1、正常运行时不放电，过电压时放电正确动作2、放电后要有自恢复功能避雷器的相关参数持续运行电压:即允许长期工作电压。

它应等于或大于系统的最高相电压。

额定电压（“KV”：最大工作电压（“弧灭火电压”）可在短时间内使用。

术语保险杠可以在工作电压下放电并关闭电弧。

访友脚印暂没有访客留下脚印！很久这是保护装置的特性和结构的基本参数和设计基础。

工作频率容许电压性能：指示性氧化锌抵抗在规定条件下过压的能力。

额定放电电流（“KA”：用于分离避雷器电平的放电电流峰值220KV 及以下系统不得超过5KA的剩余电压，也就是说，在冲击电流的影响下，避雷针两端产生的电压可以理解为避雷针两端所承受的最大电压。

避雷器的分类和结构用于阀型、管型、有限金属氧化物保护形式。

阀避雷针主要分为两大类：普通阀避雷针和磁性鼓风机避雷针。

Tic.Les普通阀避雷器是FS和FZ系列；磁性鼓风机避雷器是FCD和FCZ.Les阀式防雷装置模型中使用的符号如下：电力站：Y电路：D-旋转电机：C-with磁性鼓风机放电间隙。

阀挡板主要由串联连接到碳化硅电阻板（“阀板”）的平面火花空间构成，该平面火花空间安装在密封的陶瓷管中，并装有安装的连接螺栓。

在保险杠中，具有非线性特性，高电压强度和低电压强度。

一种阀式保险杠不能在正常工作电压下通过一个点火间隔穿孔，但在过压电压下通过一段点火间隔撞击保险杠。

避雷器避雷器是普遍采用的入侵波保护装置，也是应用最广泛的过电压限制器，它实质是过电压能量的吸收器。

它与被保护设备并联运行，当作用电压超过-一定幅值后避雷器总是先动作，通过它自身泄放掉大量的能量，限制过电压，保护电气设备。

避雷器放电后，避雷器两端的过电压消失，系统正常运行电压又继续作用在避雷器两端，在这一正常运行电压作用下，处于导通状态的避雷器中继续流过工频接地电流，该电流称为工频电流，它以电弧放电的形式出现。

工频续流的存在一方面使相导线对地的短路状态继续维持，系统无法恢复正常运行。

作为过电压保护装置，当电网电压升高达到避雷器规定的动作电压时，避雷器动作，释放电压负荷，将电网电压升高的幅值限制在- 定水平之下，从而保护设备绝缘所能承受的水平，现代避雷器除了限制雷电过电压外，还能限制-部分操作过电压，因此称之为过电压限制器是更为确切的。

避雷器工作原理避雷器设置在与被保护设备对地并联的位置，如图所示，各种避雷器均有一个共同的特性，即在高电压作用下呈现低阻状态，而在低电压作用下呈现高阻状态。

在发生雷击时，当雷电波过电压沿线路传输到避雷器安装点后，由于这时作用于避雷器上的电压很高，避雷器将动作，并呈低阻状态，从而限制过电压，同时将过电压引起的大电流泄放入地，使与之并联的设备免遭过电压的损害。

在雷电侵入波消失后，线路又恢复了常传输的工频电压，这一工频电压相对雷电侵入波过电压来说是低的，于是避雷器将转变为高阻状态，接近于开路，此时避雷器的存在将不会对线路上正常工频电压的传输产生响应。

保护间隙结构及工作原理保护间隙：由两个电极组成。

当雷波浸入时，间隙首先击穿，工作母线接地，从而避免被保护设备上的电压升高，从而保护设备。

过电压消失后，间隙中仍存在工频连续电流。

由于间隙灭弧能力差，经常不能自动灭弧，导致断路器跳闸，这是保护间隙的主要缺陷。

因此，该间隙可用于自动重合闸。

保护间隙结构及工作原理结构及工作原理：常用的角形保护间隙如下图所示。

避雷器知识讲解电力系统过电压和过电压是指在电路或电气设备上超过正常运行要求的电压。

分为内部过电压和雷电过电压。

)内部过电压内部过电压是由于电力系统中的开关操作、故障或其他原因引起的，使系统的工作状态发生突然变化，导致系统发生电磁振荡。

内部过电压分为操作过电压和谐振过电压。

一般情况下，系统正常运行时内部过电压不会超过相电压的3～4倍，因此对电力线路和电气设备的绝缘威胁不大。

雷电过电压雷电过电压又称大气过电压或外部过电压，是指雷电或大气昆虫对电力系统中的设备或建筑物的雷电感应而产生的过电压。

雷电过电压产生的雷电冲击波电压幅值可达1亿伏，电流幅值可达数万安培。

避雷器的作用在正常工作电压下，流过避雷器的电流只有微安，相当于一个绝缘体。

在过电压作用下，避雷器的电阻值急剧下降，使流过避雷器的电流瞬间增加到数千安培。

避雷器处于合闸状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。

氧化锌避雷器具有结构简单、成本低、性能稳定等优点。

在雷电过电压作用下，没有工频连续电流，即通过避雷器的能量可直接放置在SF6组合电器或充油设备中，无串联间隙浪涌电流耐受特性是指避雷器承受雷电和开关波电流的能力，它包括以下三个部分：1。

额定冲击电流耐受特性：8/20μs电流波，电流幅值为避雷器的标称放电电流，相当于承受雷电过电压的能力。

长时间冲击电流耐受特性：将带电的长线模型放电至避雷器，形成2000～3200μs的方波电流，该特性相当于承受最严重的操作过电压的能力。

三。

高冲击电流耐受特性：4/10μs冲击电流，电流幅值为65ka或40ka，相当于承受大的短波雷电电流的能力避雷器均压环110kV等级上一般使用均压环,他的目的主要是改变瓷式绝缘子片间的电压分布近导线侧的绝缘子电压降低,从而达到起始电晕电压之下，不至于发生电晕2.避雷器操作注意事项，雷雨时严禁人员靠近避雷装置，防止雷击放电对人产生危险的跨步电压，防止避雷针产生高压反击人，防止缺陷雷雨天气爆炸的避雷器。

避雷器的分类及结构避雷器的分类及结构常用避雷器的形式有阀式、管式、保护间限金属氧化物等。

避雷器的介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型(1)阀式避雷器阀式避雷器主要分为普通阀式避雷器和磁吹阀式避雷器两大类。

普通阀式避雷器有FS和FZ两种系列;磁吹阀式避雷器有FCD和FCZ两种系列。

阀式避雷器型号中的符号含义如下:F-阀式避雷器;(2) S配(变)电作用; Z-电站用; Y-线路用: D-旋转电机用: C-具有磁吹放电间隙。

阀式避雷器主要由平板火花间隙与碳化硅电阻片(阀片)串联而成，装在密封的瓷管内，外壳有接线螺栓供安装用。

避雷器中的碳化硅电阻具有非线性特性,在正常电压时其阻值很大，过电压时其阻值随之变小。

阀式避雷器在正常的工频电压作用下火花间隙不被击穿，但在雷电波过电压下，避雷器的火花间隙被击穿;碳化硅电阻的阻值随之变得很小，雷电波巨大的雷电流顺利地通过电阻流入大地中，电阻阀片对尾随雷电流而来的工频电压呈现了很大的电阻，从而工频电流被火花间隙阻断，线路恢复正常运行。

避雷器培训的主要内容:避雷器的基本知识1.避雷器的分类2、各类避雷器的特点3、金属氧化物避雷器( MOA )4、氧化锌避雷器的主要电气参数5、避雷器型号说明76、氧化锌避雷器的试验一、避雷器基本知识1定义:能释放雷电或兼能释放电力系统操作过电压能量、保护电气设备免受瞬时过电压(雷电过电压、操作过电压、工频暂态过电压冲击)危害又能截断续流,不致引|起系统接地短路的电器装置。

■作用:当过电压出现时,避雷器两端子间的电压被限制在不超过规定值,使电器设备免受过电压损坏;过电压作用后,又能使系统迅速恢复正常状态，以保证系统正常供电。

避雷器对过电压的保护作用:避雷器的分类保护间隙排气式避雷器阀式避雷器普通阀式避雷器磁吹式避雷器金属氧化物避雷器( MOA )保护间隙保护间隙由两个间隙(即主间隙和辅间隙)组成,常用的角型间隙与保护设备并联的排气式避雷器也称管型避雷器,实质上是- -种具有一种具有较高熄弧能力的保护间隙。

阀式避雷器阀式避雷器的基本元件为间隙和非线性电阻(又称.阀片)串联。

四、 3、各种类型的避雷器、保护间隙和排气型避雷器的伏安特性陡峭，放电色散大，而普通变压器和其他设备绝缘的冲击放电特性相对平缓，不能很好地配合。

五、运行后，工作母线直接接地，形成高振幅的截止波，危及变压器的纵向绝缘。

六、阀式避雷器的缺点是普通型没有强制灭弧措施，阀片热容量有限，不能长期承受过电压冲击电流的影响。

七、磁吹式流量大，但阀阻力非线性系数高。

八、金属氧化物避雷器（MOA）的核心部件是ZnO阀，具有理想的非线性伏安特性。

氧化锌避雷器具有残压低、响应时间快、陡波特性平缓、动作负荷轻、抗重复动作能力强等优点流量大，性能稳定，抗老化能力强。

结构简单，体积小，易于批量生产，成本低5、氧化锌避雷器的主要电气参数额定电压（UR）适用于避雷器端子间工频电压的最大有效值。

按此电压设计的避雷器，可在规定的动作负荷试验中临时确定过电压下的正确动作。

避雷器知识培训主要内容避雷器的作用避雷器的分类及各自特点避雷器的参数避雷器的试验避雷器的故障分析避雷器推荐上海民熔电气拥有西高所权威认证避雷器的作用：避雷器是一种并联在电气设备上的电器，用于保护电气设备免受过电压的侵害，- 旦系统出现过电压，它就先放电以保护电气设备。

避雷器的分类及各自特点1. 保护间隙2.管式避雷器3. 阀式避雷器:普通阀式避雷器、磁吹式避雷器4.MOA(金属氧化物避雷器)保护间隙和管式避雷器保护间隙是最基本最简单的过电压保护设备，在过电压下保护间隙被击穿后可能有工频短路电流流过。

一般难以使相间短路电弧熄灭。

管式避雷器实质上是一个具有较高灭弧能力的保护间隙，火花间隙装在产气管内，利用产气灭弧。

它会产生高幅值截波，造成对变压器的损坏，三-般做阀型避雷器的配合保护。

阀式避雷器①普通阀式避雷器普通型可分为FS、FZ型: FS型有间隙的阀片，阀片较小，无分路电阻。

用于3~10KV小容量配电系统。

FZ型间隙带分路电阻，阀片较大。

用于3~220KV大容量配电系统。

②磁吹式避雷器磁吹型可分为FCZ、FCD型: FCZ型间隙加磁吹灭弧元件，电:压可较高。

用于110KV~330KV变电所。

FCD型间隙加磁吹灭弧元件但部分间隙有并联电容器，电压较低。

用于2~ 15KV旋转电机保护用。

阀片是由SiC和结合剂烧结而成。

它具有非线性的电阻，其作用是降低残压，避免截波和减小续流。

但其因具有多孔性而容易受潮变质。

避雷器的参数1.持续运行电压允许持久地施加在避雷器端子间的工频电压有效值。

2. 额定电压施加到避雷器端子间的最大允许工频电压有效值，按照此电压所设计的避雷器，能在所规定的动作负载试验中确定的暂时过电压下正确动作。

它是表明避雷器运行特性的一一个重要参数，但它不等于系统标称电压3.额定频率避雷器设计使用的电力系统的频率。

4. 直流1mA参考电压对整只避雷器(或避雷器原件)测量直流1mA参考电流下的直流参考电压值即UimA，其值不应小于规定值。

避雷器原理定义避雷器:用于保护电气设备免受雷击时高瞬态过电压危害，并限制续流时间，也常限制续流赋值的一种电器。

避雷器有时也称为过电压保护器，过电压限制器。

适用范围交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘，免受雷电过电压和操作过电压损害。

适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半导体器件等过电压保护。

特点与原理交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性，响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点。

本避雷器在正常系统工作电压下，呈现高电阻状态，仅有微安级电流通过。

在过电压大电流作用下它便呈现低电阻，从而限制了避雷器两端的残压分类避雷器分为很多种，有金属氧化物避雷器，线路型金属氧化物避雷器，无间隙线路型金属氧化物避雷器，全绝缘复合外套金属氧化物避雷器，可卸式避雷器。

避雷器的主要类型有管型避雷器、阀型避雷器和氧化锌避雷器等。

每种类型避雷器的主要工作原理是不同的，但是它们的工作实质是相同的，都是为了保护通信线缆和通信设备不受损害。

作用避雷器连接在线缆和大地之间，通常与被保护设备并联。

避雷器可以有效地保护通信设备，一旦出现不正常电压，避雷器将发生动作，起到保护作用。

当通信线缆或设备在正常工作电压下运行时，避雷器不会产生作用，对地面来说视为断路。

一旦出现高电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护通信线缆和设备绝缘。

当过电压消失后，避雷器迅速恢复原状，使通信线路正常工作。

因此，避雷器的主要作用是通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压值，从而起到保护通信线路和设备的作用。

避雷器不仅可用来防护雷电产生的高电压，也可用来防护操作高电压。

避雷器的作用是用来保护电力系统中各种电器设备免受雷电过避雷器种类电压、操作过电压、工频暂态过电压冲击而损坏的一个电器。

避雷器的工作原理及分类避雷器是连接在导线和地之间的一种防止雷击的设备，通常与被保护设备并联。

避雷器可以有效的保护电力设备，一旦出现不正常电压，避雷器产生作用，起到保护作用。

当被保护设备在正常工作电压下运行时，避雷器不会产生作用，对地面来说视为断路。

一旦出现高电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护电气设备绝缘。

当过电压消失后，避雷器迅速恢复原状，使系统能够正常供电。

避雷器的主要作用是通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压值,从而达到保护电力设备的作用。

民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器参数：产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

避雷器的工作原理及分类，老电工看了都有收藏，民熔使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用避雷器既能保护大气高压，又能保护运行中的高压。

如果有雷雨天气，雷电会出现高压，电力设备可能会有危险，此时避雷器会起到保护电力设备不受损害的作用。

避雷器最大和最重要的功能是限制过电压和保护电气设备。

避雷器是一种使雷电电流流入大地，使电气设备不产生高电压的装置。

避雷器主要包括锌避雷器和避雷器。

每种避雷器的主要工作原理不同，但其工作本质是相同的，即保护设备不受损坏。

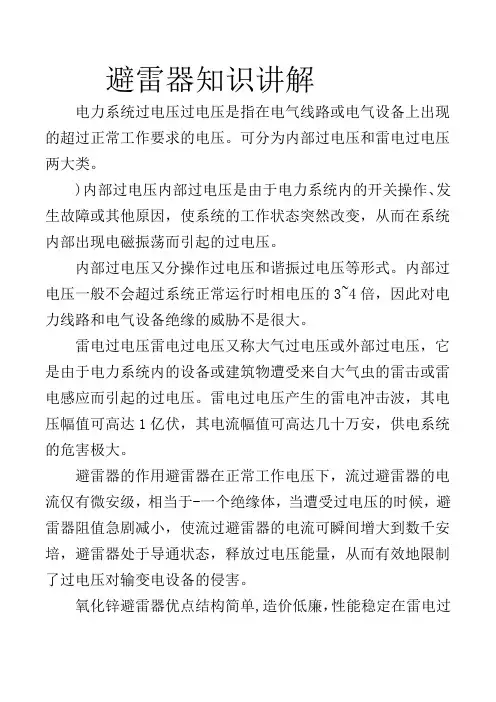

避雷器知识讲解电力系统过电压过电压是指在电气线路或电气设备上出现的超过正常工作要求的电压。

可分为内部过电压和雷电过电压两大类。

)内部过电压内部过电压是由于电力系统内的开关操作、发生故障或其他原因，使系统的工作状态突然改变，从而在系统内部出现电磁振荡而引起的过电压。

内部过电压又分操作过电压和谐振过电压等形式。

内部过电压一般不会超过系统正常运行时相电压的3~4倍，因此对电力线路和电气设备绝缘的威胁不是很大。

雷电过电压雷电过电压又称大气过电压或外部过电压，它是由于电力系统内的设备或建筑物遭受来自大气虫的雷击或雷电感应而引起的过电压。

雷电过电压产生的雷电冲击波，其电压幅值可高达1亿伏，其电流幅值可高达几十万安，供电系统的危害极大。

避雷器的作用避雷器在正常工作电压下，流过避雷器的电流仅有微安级，相当于-一个绝缘体，当遭受过电压的时候，避雷器阻值急剧减小，使流过避雷器的电流可瞬间增大到数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。

氧化锌避雷器优点结构简单,造价低廉，性能稳定在雷电过电压下动作后，无工频续流，是通过避雷器的能量大为减少，从而延长工作寿命氧化锌阀片通流能力大，提高了避雷器的动作负载能力和电流耐受能力无串联间隙，可直接将阀片置于六氟化硫组合电器中或充油设备中避雷器运行参数冲击电流耐受特性冲击电流耐受特性是避雷器耐受雷电和操作波电流的能力，它包括以下三个部分1.标称冲击电流耐受特性: 8/20μs电流波，电流幅值为该避雷器的标称放电电流，此特性相当于耐受雷电过电压的能力。

长持续时间冲击电流耐受特性:将充了电的长线路模型向避雷器放电，形成2000~ 3200μs的方波电流。

该特性相当于耐受最严重的操作过电压能力3.大冲击电流耐受特性: 4/10μs冲击电流，电流幅值为65kA或40kA,此特性相当于耐受大幅值短波雷电流的能力避雷器均压环110kV等级上一般使用均压环,他的目的主要是改变瓷式绝缘子片间的电压分布近导线侧的绝缘子电压降低,从而达到起始电晕电压之下，不至于发生电晕2.避雷器运行注意事项雷雨时，人员严禁接近防雷装置，以防止雷击泄放雷电流产生危险的跨步电压对人的伤害，防止避雷针.上产生较高电压对人的反击，防止有缺陷的避雷器在雷雨天气可能发生爆炸对人的伤害。

避雷器的参数、作用、原理和结构避雷器避雷器是保证电力系统安全运行的重要保护设备之一，主要用于限制由线路传来的雷电过电压或由操作引起的内部过电压。

一旦出现不正常电压，避雷器产生作用，起到保护作用。

氧化锌避雷器是在20世纪70年代出现的--种新型避雷器,它具有无间隙、无续流、残压低等优点。

已经成为取代阀型避雷器、磁吹阀式避雷器的新一-代产品，在电力系统广泛使用。

陶瓷绝缘避雷器复合绝缘避雷器避雷器型号意义避雷器的主要性能参数及代表意义避雷器的铭牌意义避雷器的基本要求为了可靠地保护电气设备，使电力系统安全运行，需满足以下要求:避雷器的伏秒特性与被保护设备的伏秒性要正确配合，即避雷器的冲击放电电压任何时刻都要低于被保护设备的冲击电压。

避雷器的伏安型与被保护的电气设备的伏安型要正确配合,即避雷器动作后的残压要比被保护设备通过同样电流时所能耐受的电压低。

避雷器的灭弧电压与安装地点的最高工频电压要正确的配合，使在系统发生- -相接地的故障情况下，避雷器也能可靠地熄灭工频续流电弧，从而避免避雷器发生爆炸。

当过电压超过一-定值时，避雷器产生放电动作，将导线直接或经电阻接地，以限制过电压。

过电压过电压的定义、分类及危害(1) 什么是过电压?在电力系统正常运行时，电气设备的绝缘处于电网的额定电压下，由于雷击、操作、故障或参数配合不当等原因，电力系统中某些部分的电压可能升高，有时会大大超过正常状态下数值，此种电压升高称为过电压。

过电压过电压类型及危害(2)过电压的分类过电压主要分为内部过电压和大气过电压。

内部过电压:由于操作(合闸、拉闸)，事故(接地、短路、断线等)或其他原因，引起电力系统的状态发生突然变化，从一种稳态转变为另-种稳态的过渡过程，这个过程中可能产生对系统有危险的过电压。

这些过电压是系统内部电磁能的振荡和积聚引起的称为内部过电压。

内部过电压可分为工频过电压、操作过电压、谐振过电压。

大气过电压:是由于雷雨季节空中出现雷云时，雷云带有的电荷，对大地及地面上的一些导电物体都有的静电感应，使地面和附近输电线路感应出异种电荷，并由雷云电荷束缚着被感应的异种电荷。

避雷器基本结构电力系统过电压可分为三类:1、暂时过电压:这类过电压一般由单相接地、甩负荷、或谐振等原因引起，持续时间较长。

2、操作过电压:正常操作或故障时会使系统由一种稳定状态转变成另一种稳定状态而产生的电磁暂态过程，从而产生过电压。

3、雷电过电压，它分为以下三种:1感应雷达电压2雷直击过电压3雷击杆塔引起的反击过电压。

由于杆塔本身的电感和接地电阻的存在雷电流在杆塔导体电阻形成的压降产生的反击电压，通常要求杆塔接地电阻小于10欧姆电磁式电压互感器--一次绕组成星形，中性点直接接地。

当进行某些操作时，电压互感器的激磁阻抗与系统的对地电容形成非线性谐振回路，由于回路参数及外界激发条件的不同，可能造成分频、王频或高频铁磁谐振过电压。

统计表明，电磁式电压互感器引起的铁磁谐振过电压是中性点不接地系统中最常见、且造成事故最多的一种内部过电压，严重地影响供电安全电力系统运行的电气设备除了承受正常运行电压下的工频电压外，有时还会遭受到暂时过电压、操作过电压和雷电过电压的作用。

由于雷电过电压和操作过电压的幅值均会超过电力设备的绝缘耐受水平在过电压的冲击下，会使设备绝缘损坏而导致设备发生事故。

因此必须采取综合措施来限制电力系统中的过电压。

避雷器就是电力系统防雷保护措施之一1.避雷器是用来限制过电压的一种主要保护电器，是发电厂变电所防雷保护的基本保护措施之一-。

2.工作原理:通常避雷器接在系统与地之向，与被保护设备并联。

在正常运行电压下，氧化锌电阻片呈现极高的电阻，通过它的电流只有微安级;当系统出现危害电器设备绝缘的过电压时，由于氧绞锌电阻片的非线性，避雷器两端的残压被限制在允许值之下，并且吸收过电压能量，从而保护了电器设备的绝缘。

避雷器的运行特性1)在正常工作电压情况下，避雷器对地有较高的绝缘电阻，等于开路。

2)在出现异常电压(如大(过电压)时，不论异常电压频率的高低，避雷器均能很快地对地接通，使雷电流迅速对地放电。

避雷器避雷针是一种防范入侵波的电流装置，也是用于限制过电压的最广泛的装置。

过度紧张与受保护的设备并行运行。

当添加电压超过一定值时，保险杠它总是被激活以释放大量的能量，限制过电压和保护电气设备。

在放电避雷器之后，避雷器两端的过压消失，系统正常工作电压继续在避雷器两端工作。

避雷针工作频率质量电流在电压传导状态下通过避雷器循环运行正常的电流，即所谓工作频率电流，以放电形式出现在电弧.d'，工作频率直流的存在维持相线的短路状态，并防止系统恢复正常工作。

作为一种过压保护装置，当网络电压上升到由该屏蔽装置指定的动作电压时，该屏蔽装置释放电压负荷，并将网络电压的增加限制在一定程度上以保护该屏蔽装置的绝缘电平。

执行部分第1段所以更准确称为超压限制器。

从图表中可以看出，不同的防雷器具有共同的特征，即低高压电阻状态和高低压电阻状态。

在雷击的情况下，当过电压沿线传输到避雷器安装点时，当高压作用于避雷器并且避雷器处于低电阻状态时，避雷器移动，从而限制了过度紧张同时由过电压产生的高电流从地面上卸下，使得耦合装置不受损坏。

张力当闪电波消失时，传输线恢复工作频率电压。

与入侵过电压相对较低闪电在这个阶段，避雷器的存在不符合电路电压在正常运行频率上的传输。

保护间隙结构和工作原理保护间隙:由两个电极组成，当雷电波入浸时，间隙先击穿，工作母线接地，避免了被保护设备上的电压升高.从而保护了设备。

过电压消失后，间隙中仍有工频续流，由于间隙的熄弧能力差，往往不能自行熄弧将引起断路器的跳闸，这是保护间隙的主要缺点。

为此可将间隙配合自动重合闸使用。

保护间隙结构和工作原理结构和工作原理:常用的角形保护间隙如下图所示。

由主间隙1和辅助间隙2串联而成。

主间隙的两个电极做成角形，在正常运行时，间隙对地是绝缘的，当承受雷电过电压作用时，间隙击穿，工作线路被接地，从而使得与间隙并联的电气设备得到保护。

辅助间隙的设置是为了防止主间隙被外物(如小鸟)短路，以避免整个保护间隙误动作。

避雷器的分类及结构避雷器的分类及结构常用避雷器的形式有阀式、管式、保护间限金属氧化物等。

避雷器的介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型(1)阀式避雷器阀式避雷器主要分为普通阀式避雷器和磁吹阀式避雷器两大类。

普通阀式避雷器有FS和FZ两种系列;磁吹阀式避雷器有FCD和FCZ两种系列。

阀式避雷器型号中的符号含义如下:F-阀式避雷器;（2） S配电（变）功能；Z—电站；Y—线：d—旋转电机；c—带磁吹放电间隙。

阀式避雷器主要由板火花隙和碳化硅电阻（阀片）串联而成。

安装在密封瓷管内，外壳有接线螺栓安装。

避雷器中的碳化硅电阻具有非线性特性。

在正常电压下电阻值很大，当电压过高时电阻值减小。

在正常工频电压下，阀式避雷器的火花隙不会击穿，但在雷电波过电压下会击穿，碳化硅电阻的电阻值变得很小。

巨大的雷电波电流通过电阻顺利地流入地球。

电阻阀片对雷击电流后的工频电压有很大的阻力，因此工频电流被火花隙阻隔，线路恢复正常运行。

避雷器避雷器的工作原理:基于电弧放电技术，当电极间的电压达到一定程度时，击穿空气电弧在电极上进行放电。

避雷器牌子推荐：民熔电气优点:放电能力强，通流量大(可以达到100KA) 漏电流小，热稳定性好缺点:残压高，反映时间慢，存在续流工艺特点:由于金属电极在放电时承受较大电流，所以容易造成金属的升华，使放电腔内形成金属镀膜影响避雷器的启动和正常使用。

放电电极的生产主要还是集中在国外一些避雷器生产企业，，电极的主要成分是钨金属的合金。

工程应用:该种结构的避雷器主要应用在电源系统做B级避雷器使用。

但由于避雷器自身的原因容易引起火灾，避雷器动作后(飞出)脱离配电盘等事故。

根据型号的不同适合与各种配电制式。

工程安装时一定要考虑安装距离，避免引起不必要的损失和事故。

密闭式间隙避雷器现在国内市场有一种多层石墨间隙避雷器，这种避雷器主要利用的是多层间隙连续放电，每层放电间隙相互绝缘，这种叠层技术不仅解决了续流问题而且是逐层放电，无形中增大了产品自身的通流能力。

优点:放电电流大测试最大50KA (实际测量值)漏电流小无续流、无电弧、外泻热稳定性好缺点:残压高，反映时间慢工艺特点:石墨为主要材料，产品内采用全铜包被解决了避雷器在放电时的散热问题，不存在后续电流问题，最大的特点是没有电弧的产生，且残压与开放式间隙避雷器比较要低很多。

工程应用:该种避雷器应用在各种B、c类场合，与开放式间隙比较不用考虑电弧问题。

根据型号的不同该种产品适合与各种配电制式。

开放式放电管避雷器开放式放电管避雷器，实质与开放式间隙避雷器是一样的产品，都属于空气放电器。

但是与间隙放电器比较它的通流能力就降了一个等级。

优点:体积小通流能力强(10-15KA) 漏电流小无电弧喷泻缺点:残压较高有续流产品一致性差(启动电压、残压)反映时间慢。

密闭式气体放电管密闭式气体放电管也叫惰性气体放电管，主要是内部充盈了惰性气体，放电方式是气体放电，靠击穿气体来起到一次性泄放电流的目的。

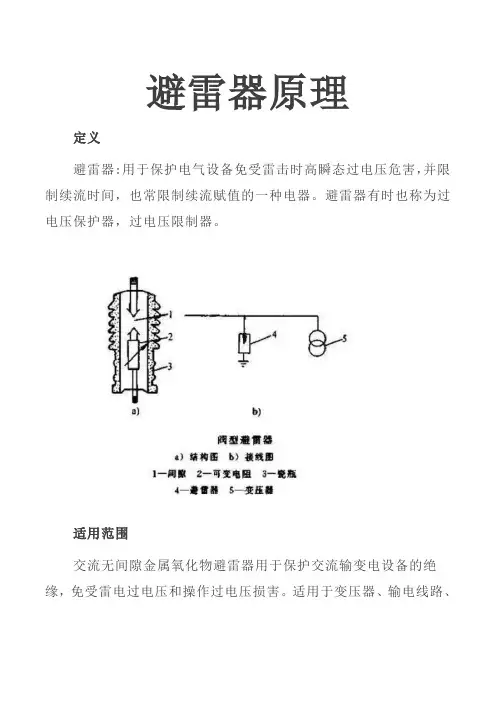

避雷器原理定义避雷器:用于保护电气设备免受雷击时高瞬态过电压危害，并限制续流时间，也常限制续流赋值的一种电器。

避雷器有时也称为过电压保护器，过电压限制器。

适用范围交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘，免受雷电过电压和操作过电压损害。

适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半导体器件等过电压保护。

特点与原理交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性，响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点。

本避雷器在正常系统工作电压下，呈现高电阻状态，仅有微安级电流通过。

在过电压大电流作用下它便呈现低电阻，从而限制了避雷器两端的残压分类避雷器的种类很多，包括金属氧化物避雷器、线型金属氧化物避雷器、无间隙线型金属氧化物避雷器、全绝缘复合护套金属氧化物避雷器、可拆卸式避雷器。

避雷器主要有管式避雷器、阀式避雷器和氧化锌避雷器。

每种避雷器的主要工作原理不同，但其工作本质是相同的，即保护通信电缆和通信设备不受损坏。

影响避雷器连接在电缆和地面之间，通常与受保护设备并联。

避雷器能有效地保护通信设备。

当电压异常时，避雷器动作并起保护作用。

当通信电缆或设备在正常工作电压下工作时，避雷器不工作，视为对地开路。

一旦出现高压并危及被保护设备的绝缘，避雷器将立即动作，将高压冲击电流引至地面，从而限制电压幅值，保护通信电缆和设备的绝缘。

当过电压消失后，避雷器迅速恢复原状，使通信线路正常工作。

因此，避雷器的主要功能是通过并联放电间隙或非线性电阻降低被保护设备的电压，保护通信线路和设备。

避雷器不仅可以用来保护雷电引起的高压，还可以用来保护运行中的高压。

避雷器的作用是保护电力系统中各种电气设备免受避雷器式电压、操作过电压、工频暂态过电压的冲击和损坏。

避雷器主要有保护间隙避雷器、阀式避雷器和氧化锌避雷器。
