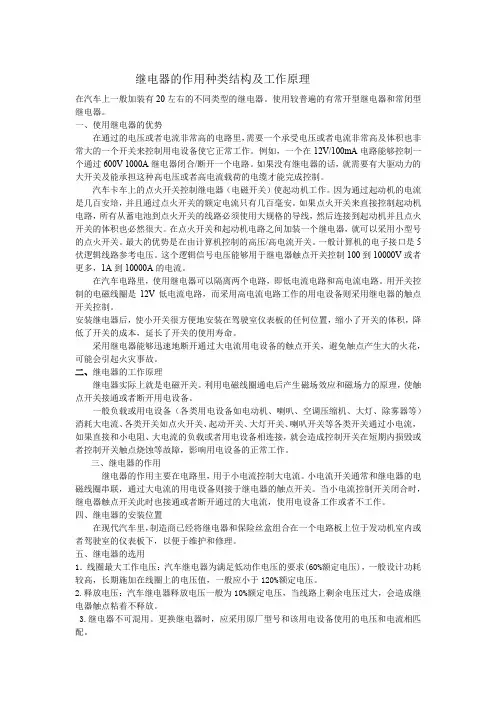

继电器的作用及分类

继电器的作用和分类
继电器是一种自动化基本元件。

它是在自动掌握系统中当某些参数达到预定值时而动作使电路发生转变的电器。

继电器一般不直接掌握主电路，而是通过接触器或其他电器来对主电路进行掌握，因此其体积小，触头断流容量较小，无灭弧装置。

但电路对继电器的精确性要求较高。

继电器按使用范围可分为爱护继电器、掌握继电器、通信继电器、航空航海继电器四类。

爱护继电器有热继电器、欠压继电器、过流继电器等。

掌握继电器有中间继电器、时间继电器、速度继电器等。

通信继电器有小型通用继电器、高灵敏继电器等。

电磁式继电器的种类、用途许多。

它按动作原理的分类如表所示。

表继电器按动作原理的分类
名称
动作原理
主要用途
电压继电器
当电路中的端电压达到规定值时动作
用于电动机失压、过压和欠压，以及制动和反转
掌握
电流继电器
当电路中电流达到规定值时动作
用于电动机的过载和短路爱护，直流电机磁场控制或失磁爱护
中间继电器
同电压继电器
用于传播和放大信号，或将信号传给数个有关控制元件
时间继电器
利用电磁阻尼、空气阻尼、电子线路
等使信号至触头动作有肯定时间间隔
用于绕线转子电动机以时间为原则启动时切换电阻的加速继电器，笼形异步电动机Y-△启动、能耗制动及掌握各种生产工艺程序等
自锁继电器
机械式自锁继电器靠机械锁扣自锁；
磁自锁继电器靠电流脉冲实现通断
用于自动掌握系统中的记忆元件。

继电器的作用
继电器是一种电气控制器件，其作用是在一个电路中通过一个电信号来控制另一个电路的开关操作。

继电器的作用可以概括为以下几点。

1. 电气隔离：继电器具有电气隔离作用，可以将控制电路与被控制电路隔离开来，防止高压电流通过控制电路造成危险，保障人身安全。

2. 放大信号：继电器可以将微弱的控制信号放大，以便控制高功率负载。

例如，通过一个小电流控制继电器的触点闭合，从而控制较大电流通过继电器的负载电路。

3. 控制方便：继电器可以通过各种触发方式进行控制，包括电压信号、电流信号、光信号等。

这样，可以根据不同的控制要求选择合适的触发方式，使得继电器的控制更加灵活方便。

4. 多路切换：许多继电器具有多个触点，可以实现多路切换功能。

通过不同的触点组合，可以实现不同的电路切换操作。

这在电路控制方面非常常见，可以实现多种电路的自动切换和控制。

5. 保护功能：继电器可以用于电路的保护功能。

例如，电流过载时，继电器可以通过感应供电电路的电流大小来切断或连接电路，保护负载电路的安全运行。

6. 增强可靠性：继电器本身具备一定的抗干扰能力，可以有效
地抵御电磁干扰、静电干扰等外界因素的影响，从而提高整个电路系统的可靠性和稳定性。

7. 时间控制功能：部分继电器具有延时功能，可以设置一个特定的延时时间，在控制信号到达一定时间后再打开或关闭电路。

这种延时控制功能在一些需要特定时间顺序的电路中非常重要。

综上所述，继电器在电路控制中起到了非常重要的作用。

无论在家庭电路、工业自动化、电力系统等领域，继电器都扮演着至关重要的角色。

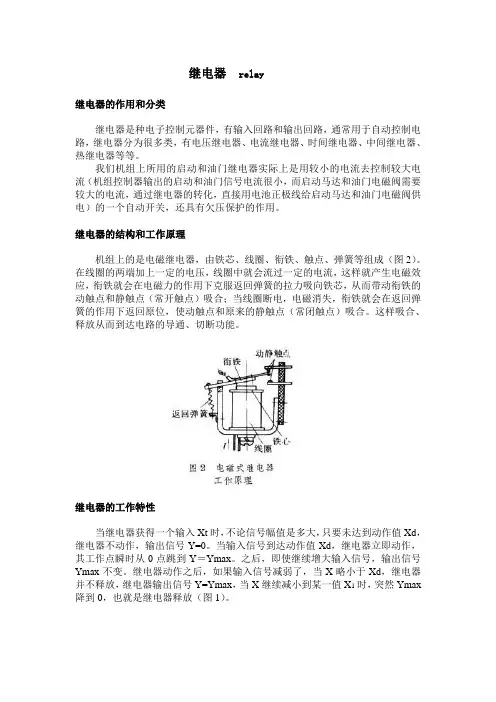

继电器relay继电器的作用和分类继电器是种电子控制元器件，有输入回路和输出回路，通常用于自动控制电路，继电器分为很多类，有电压继电器、电流继电器、时间继电器、中间继电器、热继电器等等。

我们机组上所用的启动和油门继电器实际上是用较小的电流去控制较大电流（机组控制器输出的启动和油门信号电流很小，而启动马达和油门电磁阀需要较大的电流，通过继电器的转化，直接用电池正极线给启动马达和油门电磁阀供电）的一个自动开关，还具有欠压保护的作用。

继电器的结构和工作原理机组上的是电磁继电器，由铁芯、线圈、衔铁、触点、弹簧等组成（图2）。

在线圈的两端加上一定的电压，线圈中就会流过一定的电流，这样就产生电磁效应，衔铁就会在电磁力的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点和静触点（常开触点）吸合；当线圈断电，电磁消失，衔铁就会在返回弹簧的作用下返回原位，使动触点和原来的静触点（常闭触点）吸合。

这样吸合、释放从而到达电路的导通、切断功能。

继电器的工作特性当继电器获得一个输入Xt时，不论信号幅值是多大，只要未达到动作值Xd，继电器不动作，输出信号Y=0。

当输入信号到达动作值Xd，继电器立即动作，其工作点瞬时从0点跳到Y＝Ymax。

之后，即使继续增大输入信号，输出信号Ymax不变。

继电器动作之后，如果输入信号减弱了，当X略小于Xd，继电器并不释放，继电器输出信号Y=Ymax，当X继续减小到某一值X1时，突然Ymax 降到0，也就是继电器释放（图1）。

继电器线圈和触点的图形符号继电器的检查1、测电阻测量常闭触点与动点的电阻，电阻应为0，常开触点与动点的电阻，电阻应为无穷大。

2、测线圈电阻线圈如没开路时只有很小的电阻，测线圈电阻可判断线圈是否开路。

3、线圈接入适当的电源，看衔铁是否动作，可再测量常闭触点与动点的电阻。

启动继电器按机组控制器start键，控制器输出启动信号，启动继电器线圈中有电流通过时，电磁铁就吸引衔铁，使工作电路触点闭合，马达启动。

中间继电器分类作用故障解析中间继电器是一种常用的电气控制元件，广泛应用于工业自动化系统中。

它的作用是在电气控制系统中起到信号传递、放大、隔离作用，能够实现自动控制系统中不同电路间的信号转换和开关控制。

中间继电器按照功能和工作原理的不同可以分为电子继电器和机械继电器两类。

一、电子继电器电子继电器采用集成电路技术，具有体积小、重量轻、可靠性高等特点。

电子继电器工作时不需要机械运动，只需要电流的输入和输出，具有快速响应、大容量开关等优势。

根据工作原理的不同，电子继电器可以分为晶体管继电器、固态继电器和半导体继电器等。

1.晶体管继电器晶体管继电器是以晶体管为核心元件的一种电子继电器。

它具有开关速度快、可靠性高、寿命长等优点，适用于高频、高速的电气控制系统。

2.固态继电器固态继电器采用固态放大器件代替机械触点，通过光电隔离实现输入和输出电路的隔离。

固态继电器具有可靠性高、抗干扰能力强、寿命长等特点，适用于高压、大电流的电气控制系统。

3.半导体继电器半导体继电器是将半导体元件与寄生二极管、光电耦合器等器件组合而成的一种继电器，其工作原理类似于固态继电器。

半导体继电器具有响应速度快、可靠性高、体积小等优点，适用于高频、高速的电气控制系统。

二、机械继电器机械继电器采用机械触点实现输入和输出电路的连接和断开。

机械继电器具有容量大、开关能力强、耐高温等优点，能够适应较为恶劣的工作环境。

根据触点的结构形式和动作方式的不同，机械继电器可以分为接触器、熔断器、时间继电器等。

1.接触器接触器是一种常用的机械继电器，用于控制电路的开关和闭合。

接触器具有容量大、耐高温、可靠性高等特点，适用于较大负载电流的控制。

根据触点结构的不同，接触器可以分为常开型、常闭型和变形接触器等。

2.熔断器熔断器是一种安全装置，用于保护电路免受过电流的损害。

熔断器具有容量大、断电速度快、重载保护等特点，能够防止电路因过载或短路而引起的火灾和设备损坏。

继电器种类、参数及使用一、继电器1、什么是继电器？继电器是具有隔离功能，当输入量达到一定值时，输出量发生变化的自动控制元件。

广泛使用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。

2、继电器的分类（1）按继电器的作用原理或结构特征分类：电磁继电器：由控制电流通过线圈所产生的电磁吸力驱动磁路中的可动部分而实现触点开、闭或转换功能的继电器。

组合继电器：由电子元件和电磁继电器组合而成的继电器。

热继电器：温度达到规定要求时而动作的继电器。

光电继电器：利用光电效应而动作的继电器。

极化继电器：由极化磁场和控制电流通过控制线圈，所产生的磁场综合作用而动作的继电器。

时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。

（2）按继电器触点负载分类（按触点负载直流28V阻性）：微功率继电器：触点额定负载电流为小于0.2安培的继电器弱功率继电器：触点额定负载电流为0.2～1安培的继电器中功率继电器：触点额定负载电流为2安培、5安培的继电器大功率继电器：触点额定负载电流大于10安培的继电器（3）按继电器的外形尺寸分类：微型继电器：外形最长边尺寸不大于10毫米的继电器。

超小型继电器：外形最长边尺寸不大于10毫米，但不大于25毫米的继电器。

小型继电器：外形最长边尺寸大于25毫米，但不大于50毫米的继电器。

注：汽车继电器按外形尺寸分类时标准一般大于以上尺寸。

（4）按继电器的防护特征分类：密封继电器：采用焊接、封胶或其它方法，将触点和线圈等都密封在罩壳内，和周围介质相隔离的继电器。

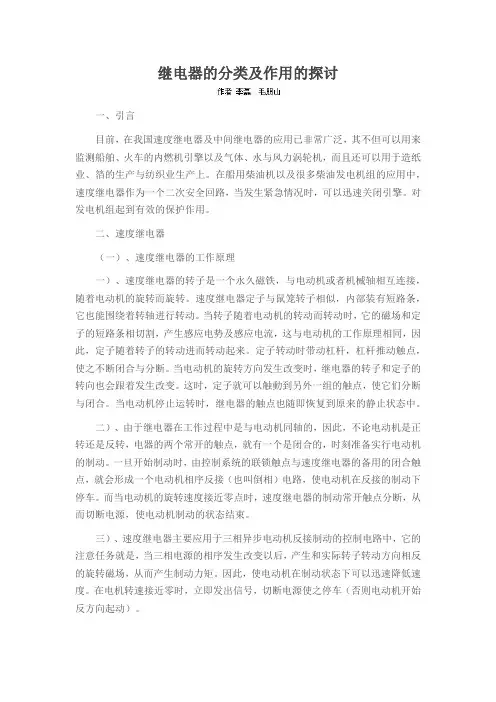

继电器的分类及作用的探讨一、引言目前，在我国速度继电器及中间继电器的应用已非常广泛，其不但可以用来监测船舶、火车的内燃机引擎以及气体、水与风力涡轮机，而且还可以用于造纸业、箔的生产与纺织业生产上。

在船用柴油机以及很多柴油发电机组的应用中，速度继电器作为一个二次安全回路，当发生紧急情况时，可以迅速关闭引擎。

对发电机组起到有效的保护作用。

二、速度继电器（一）、速度继电器的工作原理一）、速度继电器的转子是一个永久磁铁，与电动机或者机械轴相互连接，随着电动机的旋转而旋转。

速度继电器定子与鼠笼转子相似，内部装有短路条，它也能围绕着转轴进行转动。

当转子随着电动机的转动而转动时，它的磁场和定子的短路条相切割，产生感应电势及感应电流，这与电动机的工作原理相同，因此，定子随着转子的转动进而转动起来。

定子转动时带动杠杆，杠杆推动触点，使之不断闭合与分断。

当电动机的旋转方向发生改变时，继电器的转子和定子的转向也会跟着发生改变。

这时，定子就可以触動到另外一组的触点，使它们分断与闭合。

当电动机停止运转时，继电器的触点也随即恢复到原来的静止状态中。

二）、由于继电器在工作过程中是与电动机同轴的，因此，不论电动机是正转还是反转，电器的两个常开的触点，就有一个是闭合的，时刻准备实行电动机的制动。

一旦开始制动时，由控制系统的联锁触点与速度继电器的备用的闭合触点，就会形成一个电动机相序反接（也叫倒相）电路，使电动机在反接的制动下停车。

而当电动机的旋转速度接近零点时，速度继电器的制动常开触点分断，从而切断电源，使电动机制动的状态结束。

三）、速度继电器主要应用于三相异步电动机反接制动的控制电路中，它的注意任务就是，当三相电源的相序发生改变以后，产生和实际转子转动方向相反的旋转磁场，从而产生制动力矩。

因此，使电动机在制动状态下可以迅速降低速度。

在电机转速接近零时，立即发出信号，切断电源使之停车（否则电动机开始反方向起动）。

四）、常用的速度继电器主要有JY1型和JFZ0型两种。

继电器分类及作用继电器是一种电器元件，它能够在电路中起到开关、保护和控制的作用。

继电器广泛应用于电力、通讯、自动化、机械、冶金等领域，是现代工业中不可缺少的元件之一。

本文将介绍继电器的分类及其作用。

一、继电器的分类1. 按工作原理分类（1）电磁继电器电磁继电器是利用电磁原理工作的继电器，它通过电磁力将触点闭合或断开。

电磁继电器具有结构简单、可靠性高、操作快速等优点，广泛应用于各种电气控制系统中。

（2）热继电器热继电器是利用热原理工作的继电器，它通过热元件的膨胀和收缩来控制触点的闭合和断开。

热继电器具有过载保护、灵敏度高等优点，广泛应用于电机保护、变压器保护等方面。

（3）固态继电器固态继电器是利用半导体器件工作的继电器，它没有机械触点，通过电子元件的开关来实现电路的控制。

固态继电器具有寿命长、抗干扰能力强等优点，广泛应用于高精度控制、电磁干扰严重的场合。

2. 按触点分类（1）单刀单掷继电器单刀单掷继电器是指只有一组触点，能够实现闭合和断开的继电器。

它通常用于电气控制系统中的开关控制。

（2）单刀双掷继电器单刀双掷继电器是指只有一组触点，但能够实现两种不同状态的切换。

它通常用于电路的选择控制。

（3）双刀双掷继电器双刀双掷继电器是指有两组触点，能够实现两种不同状态的切换。

它通常用于电路的选择控制和切换控制。

3. 按用途分类（1）信号继电器信号继电器是指用于信号放大、隔离和转换的继电器。

它通常用于电路的信号放大和隔离控制。

（2）保护继电器保护继电器是指用于电气设备保护的继电器。

它通常用于电机过载保护、变压器保护、线路保护等方面。

（3）控制继电器控制继电器是指用于电气控制的继电器。

它通常用于电路的开关控制、时间控制、循环控制等方面。

二、继电器的作用1. 开关作用继电器的最基本作用是实现电路的开关控制。

它可以将小电流控制大电流，从而实现对电路的开关控制。

2. 保护作用继电器可以实现电气设备的保护控制。

例如，电机过载保护继电器可以在电机过载时自动断开电路，保护电机不受损坏。

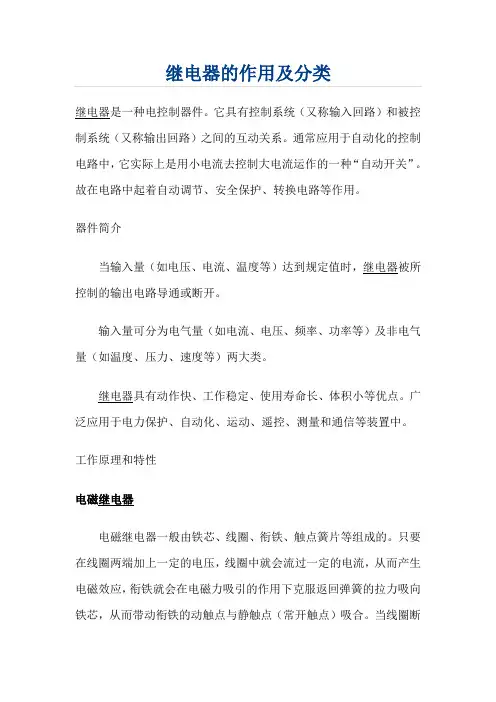

继电器的作用及分类继电器是一种电控制器件。

它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

器件简介当输入量（如电压、电流、温度等）达到规定值时，继电器被所控制的输出电路导通或断开。

输入量可分为电气量（如电流、电压、频率、功率等）及非电气量（如温度、压力、速度等）两大类。

继电器具有动作快、工作稳定、使用寿命长、体积小等优点。

广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。

工作原理和特性电磁继电器电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

继电器一般有两股电路，为低压控制电路和高压工作电路。

固态继电器（SSR）固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

热敏干簧继电器热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

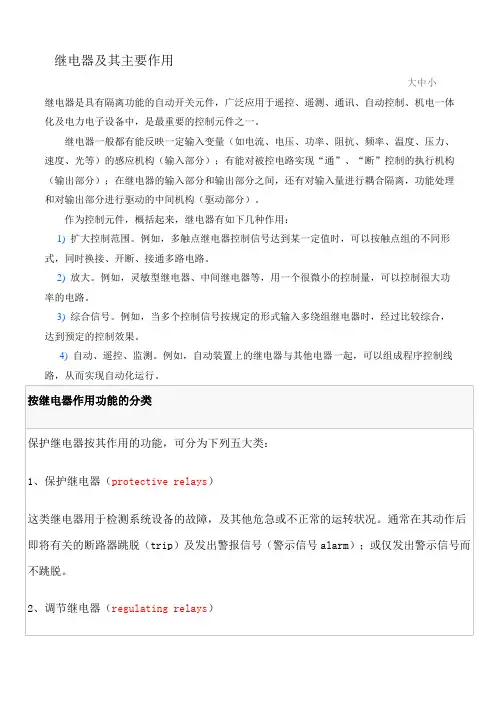

继电器及其主要作用大中小继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。

作为控制元件，概括起来，继电器有如下几种作用：1)扩大控制范围。

例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2)放大。

例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3)综合信号。

例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4)自动、遥控、监测。

例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

按继电器作用功能的分类保护继电器按其作用的功能，可分为下列五大类：1、保护继电器（protective relays）这类继电器用于检测系统设备的故障，及其他危急或不正常的运转状况。

通常在其动作后即将有关的断路器跳脱（trip）及发出警报信号（警示信号alarm）；或仅发出警示信号而不跳脱。

2、调节继电器（regulating relays）这类继电器是当电力设备运行时，其动作参数偏离预定值范围时才起动。

起动后再通过辅助继电器或辅助装置将电力设备调整，及恢复其动作参数至原先预定的范围，例如电压调整继电器。

3、程序继电器（programming relays）这类继电器用以设立或检测电力设备运行的动作程序。

例如复闭或同步检验（reclosing or synchronizing）。

4、监测继电器（monitoring relays）这类继电器用于确定电力设备或继电器保护装置的工作状况。

继电器的功率与用途继电器是一种电气控制设备，广泛应用于各种自动控制系统中。

它的主要作用是通过控制一个电路的闭合和断开，来控制另一个或多个电路的通断。

继电器通过电磁吸合作用，将一个较小的控制电流转换成较大的工作电流，从而实现对于高功率电路的控制。

继电器的功率主要取决于其负载容量和工作特性。

通常继电器的负载容量可以从几毫瓦到几千瓦不等，以满足各种使用要求。

在实际应用中，继电器功率可以根据需要选择合适的类型和规格，以实现对于电气信号的精确控制。

继电器的用途非常广泛，可以分为以下几个方面：1. 工业控制：在各种工业自动化系统中，继电器被广泛应用于控制设备、机械、生产线等设施。

通过继电器可以实现设备的启动、停止、转向等动作，以满足自动化生产的需要。

2. 电力系统：在电力系统中，继电器用于保护和控制电路，例如过流保护、跳闸控制、故障检测等。

这些功能能够确保电力系统的安全运行，并对电力设备进行有效的保护。

3. 汽车电子：在汽车电子系统中，继电器用于控制车灯、雨刷、空调、喇叭等设备的开关，以及启动机、点火器等部件的控制。

4. 家用电器：在家用电器中，继电器用于控制电视、冰箱、洗衣机、空调等设备的开关控制，以及保护电路、实现定时开关等功能。

5. 通信系统：在通信系统中，继电器用于控制通信设备的开关、通断、协议转换等功能，以确保通信系统的正常运行。

继电器的功率与用途密切相关，不同的用途需要不同功率的继电器来满足其特定的控制需求。

例如，工业控制通常需要较大功率的继电器来控制设备和生产线；而在家用电器中，需要小功率的继电器来实现对于家用设备的控制。

总之，继电器作为一种重要的电气控制设备，功率与用途之间存在着密切的关系。

通过正确选择合适功率的继电器，可以实现对于各种电路的精确控制，满足不同用途下的各种控制需求。

继电器的类别及作用介绍继电器是一种电控制设备，它可以通过控制小电流来开关大电流。

在电子电路中，继电器的作用非常重要，可以实现电路的开关、分离、传输等多种功能。

根据不同的要求，继电器的类别也有所不同，这篇文章将介绍几种常见的继电器类型及其作用。

1. 电压继电器电压继电器是一种最常见的继电器类型，它的作用是控制电路的开关，通过输出继电器的信号，来控制其他的电器设备。

电压继电器一般是采用电磁线圈的原理工作的，当线圈通过电流通电时，会产生磁场，进而把开关振子吸引，实现开关的闭合。

电压继电器的应用范围非常广泛，可以用于家电、汽车电路等电控制领域。

2. 热继电器热继电器是一种利用金属元件的温度系数差异实现的开关控制器，其中最常见的是热敏电阻。

它的工作原理是，当电路传过去的电流过大时，热继电器内部的热敏元件就会发热，进而把开关振子吸引，打开电路。

热继电器广泛应用于供电设备、电力保护、机床、电机等领域，其主要功能为防止电路的过载、电路的短路等误操作。

3. 时间继电器时间继电器是一种可以在设定的时间内控制开关状态的继电器，通常用于定时控制和定时报警的系统中。

它通常由电极、时间基准器、运动极等组成，可以通过自动或手动控制来改变时间的长度。

时间继电器的应用范围比较广泛，在电力、建筑等领域中广泛使用，主要用于自动控制电子设备和定时报警。

4. 固态继电器固态继电器是一种以半导体为基础实现开关控制的继电器。

它通过控制位于半导体中的MOSFET晶体管的开和关，来控制电流的流动和分析。

固态继电器的优点在于其体积小、寿命长、工作效果稳定，在光调制、电力交换等领域被广泛应用。

综上所述，继电器在电子电路中的作用非常重要，随着信息技术的发展，继电器和相关应用也得到了快速发展。

各种类型的继电器适用范围不同，可以广泛应用于各种设备控制、报警、电压保护、时间控制等领域，为人们的生活和工作带来更大的方便和便利。
