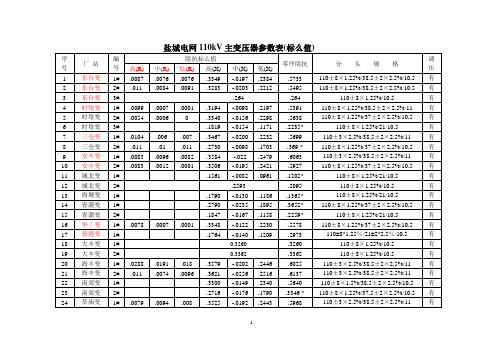

变压器参数表(中压)

220KV 主变压器参数型号SZ11-100000／220额定容量100000KVA 额定电压﹙230±8×1.25﹪﹚／35KV联接组别YN,d11短路阻抗12.96﹪相数三相空载电流0.20﹪极性负极性高压侧：251A 负载损耗：285KW 额定电流低压侧：1649.6A损耗空载损耗：63.4KW使用条件户外绝缘等级A 级运输重量105T 总重量130T 油重量36T 上节油箱重量8.11T 器身重量60T冷却方式ONANh.v 线路端子SⅠ／LⅠ／AC 750／950／395 KVh.v 中性点端子LⅠ／AC 400／200 KV 绝缘水平l.v 线路端子LⅠ／AC 200／85 KV 出厂时间2011年9月生产厂家辽宁易发式电气设备有限公司220KV SF6断路器参型号LW10B-252﹙H ﹚／4000-50额定电压252KV 额定电流4000A雷电冲击耐压1050KV 额定频率50HZ 额定短路开断电流50KA 分闸操作电压直流220V 合闸操作电压直流220V 预充氮压力 1.8MP 额定操作压力 3.3MP 油泵启动压力 3.2MP 油泵停止压力 3.3MP 出厂时间2011年10月生产厂家河南平高电气股份有限公司220KV 避雷器参数型号YH10W-204／532额定电压204KV 持续运行电压156KV 额定频率50HZ直电流1mA 电压96KV出厂时间2011年9月生产厂家山东泰开高压开关有限公司220KV 电流互感器参数型号LGBJ-220额定电压220KV 额定变比2×600／5A次级组合5P20／5P20／5P25／5P25／5P20／0.5／0.2S出厂时间2011年7月生产厂家山东泰开高压开关有限公司220KV 隔离开关参数型号QW22A-252DD﹙W﹚Ⅲ／1600额定短时耐受电流3S50KA额定短时工频耐受电压460KV额定雷电冲击耐受电压1050KV额定电流1600A额定峰值耐受电流125KA 额定电压252KV出厂时间2011年9月生产厂家山东泰开高压开关有限公司220KV 隔离开关参数型号QW23A-252D﹙W﹚Ⅲ／1600额定短时耐受电流3S50KA额定短时工频耐受电压460KV额定雷电冲击耐受电压1050KV额定电流1600A额定峰值耐受电流125KA 额定电压252KV出厂时间2010年8月生产厂家山东泰开高压开关有限公司风力发电机参数风机型号YFFS450-4W频率50HZ 定子额定电压690V定子额定电流1082A 定子接线角接线转子接线星接线转子电压452V转子电流344A 功率因数CO S￠=1.0额定功率1520KW出厂时间2011年10月生产厂家华锐风电科技有限公司220KV主变压器中性点装置参数中性点隔离开关型号GW-126W／630A额定短时耐受电流20K A／4S额定电压126KV额定电流630AA中性点棒间隙装置型号BJX-220-N-T200／5A出厂间隙调定距离280mm间隙电流互感器型号LRB-10电流互感器变比200／5A电流互感器容量20VA电流互感器等级10P20零序电流互感器LRB-10电流互感器变比200／5A电流互感器容量20VA电流互感器等级10P20出厂时间2011年8月生产厂家大连新安越电气股份有限公司箱式变压器参数产品型号ZGS11-F-1600/35频率50Hz额定容量1600KVA额定电压35000±2×2.5℅／690一次额定电流26.39A二次额定电流1338.8A 空载电压690V空载电流 2.95A短路阻抗 6.76负载损耗1610W联接组标号D、yn11空载损耗13156W出厂时间2011年10月生产厂家白城镇赉变压器有限公司220KV电压互感器参数产品型号JDQXF2-220W2额定频率50HZ额定电压220KV最高运行电压252KV测量绕组准确级别及容量0.2级100VA保护绕组准确级别及容量0.5级100VA电压比220/：0.1/：0.1/：0.1 kV333出厂时间2009年生产厂家山东泰开高压开关有限公司35KV 零序电流互感器参数型号LXK-￠160额定电压35KV 额定变比100／1A设备种类户内出厂时间2011年6月生产厂家无锡中电互感器制造有限公司35KV无功补偿变压器参数产品型号S11-10000/35频率50Hz额定容量10000KVA电压组合35000／10000一次额定电流26.39A二次额定电流1338.8A联接组标号Dyn11使用条件户外短路阻抗11.76﹪负载损耗53.989KW联接组标号D、yn11空载损耗7.67KW绝缘水平LI200AC85AC35器身重量10520kg 油重4160kg总重18390kg高压侧分接开关位置电压（V）电流（A）138500150237625153336750157435875161535000165低压侧10000577.4出厂日期2011年11月生产厂家申达电气集团有限公司35KVQNSVG动态无功补偿装置参数产品型号QNSVG-10／10频率50Hz额定容量10MKar额定电压10KV接线方式星型接线防护等级IP2X 重量8.2吨出厂编号SVG11008047生产日期2011.10生产厂家上海思源电气集团35KV 电流互感器参数﹙集电线路开关柜﹚型号LZZBJ9-35额定电压35KV额定变比800／5A极性减极性次级组合0.2S／0.5／10P20额定输出15／30／30VA出厂时间2010年6月生产厂家无锡中电互感器制造有限公司35KV 电流互感器参数（主变低压侧开关柜）型号LZZBJ9-35额定电压35KV 额定变比1000／5A使用条件户内次级组合0.2S／0.5／10P20／10P20额定输出30／30／30／30VA出厂时间2011年8月生产厂家无锡中电互感器制造有限公司35KV电压互感器参数产品型号JDZX9-35额定频率50HZ 额定电压35KV最高运行电压252KV测量绕组准确级别及容量0.2级100VA保护绕组准确级别及容量0.5级100VA电压比35000/：100/：100/：100/3333出厂时间2010年生产厂家无锡中电互感器制造有限公司35KV无功补偿变压器电流互感器技术条件GB1208-1997出厂编号100807-1（B）绕组型号LR-35LRB-35LRB-35使用出头1-24-57电流比300／5300／5300／5准确等级0.510P1010P20600／540VA10P30生产日期2010年9月生产厂家申达电气集团有限公司。

SCB10-1000/10技术参数特性表序号名称单位标准参数值投标人保证值一额定值1 变压器参数见续表 1 SCB10-1000/102 铁心材质冷轧取向硅钢片硅钢片3 线圈结构包封式/非包封式包封式4 高压绕组kV 见续表 1 105 低压绕组kV 0.4 0.46 额定频率Hz 50 507 额定容量kVA 见续表 1 38 相数 3 39 调压方式无励磁无励磁10 调压位置高压侧高压侧11 调压范围见续表 1 ±2×2.5%12 中性点接地方式不接地不接地13 冷却方式AN/AF AN/AF14 联接组标号见续表 1 DYn1115 磁通密度T （投标人提供） 1.5416 绝缘耐热等级F级及以上 F17 局部放电水平pC ≤10 ≤10二绝缘水平1 雷电全波冲击电压（峰值）kV75 752 雷电截波冲击电压（峰值）85 853 高压绕组额定短时工频耐受电压（有效值）kV 35 354 低压绕组额定短时工频耐受电压（有效值）kV5 5三温升限值1 额定电流下的绕组平均温升（F）K 100 1002 额定电流下的绕组平均温升（H）125 （投标人填写）四空载损耗1 额定频率额定电压时空载损耗kW 见续表 1 1.77五空载电流1 100％额定电压时％见续表 1 1表1（续）序号名称单位标准参数值投标人保证值六负载损耗1 主分接（120℃）kW 见续表 1 8.13七噪声水平dB 见续表 1 72八质量和尺寸1 总质量t （投标人提供） 3.1续表1变压器容量（kVA）高压（kV）高压分接范围（％）低压（kV）联结组标号空载损耗（kW）负载损耗（kW）空载电流（％）短路阻抗（％）轨距A×Ｂ（mm×mm）噪声水平（dB）5010 ±2×2.5 0.4 D,yn11 0.27 1.0 2.44.0550×55064100 0.4 1.57 1.8 550×55065 160 0.54 2.13 1.6 550×55066 200 0.62 2.53 1.4 660×550 67 250 0.81 2.92 1.4 660×550 67 315 0.88 3.47 1.2 660×660 69 400 1.1 4.22 1.2 660×660 69 500 1. 16 4.88 1.2 660×660 70 630 1.34 5.88 1.0 820×820 71630 1.300 5.96 1.06.0 820×820 71800 1..52 6.96 1.0 820×820 72 1000 1.77 8.13 1.0 820×820 72 1250 2.09 9.69 1.0 1070×82074 1600 2.45 11.73 1.0 1070×820742 组件材料配置表项目单位：项目名称：序号项目货物需求投标人(唯一确定)响应元件名称型式规格，参数单位数量型式、规格数量制造商原产地变压器本体台1、单台本体及组部件1.1 高压绝缘子支/台投标人提供复合 31.2 低压绝缘子支/台投标人提供复合 61.3 低压中性点绝缘子支/台投标人提供复合1.4 温度控制器台/台投标人提供BWDK-3208D 1南京超博江苏南京1.5 铭牌、标识牌和警示牌套/台投标人提供不锈钢 1 不锈钢河南逐鹿1.6 风机台/台投标人提供GFDD470-110 6福建力得福建福州2、主要材料2.1 硅钢片Kg/台投标人提供30Q120 1885武汉钢铁湖北武汉2.2 铜线Kg/台投标人提供SBEMB-0.4/155 361顺特电气广东广州2.3 钢材Kg/台投标人提供Q235 162 安钢安阳项目单位：项目名称：序号项目货物需求投标人(唯一确定)响应元件名称型式规格，参数单位数量型式、规格数量制造商原产地2.4 铜箔Kg/台投标人提供TU1 233中铝洛阳洛阳2.5 环氧树脂Kg/台投标人提供8088A 117江西宏特江西抚州编制说明1.项目货物需求单位在“项目货物需求-数量”中仅保留具体数量，括号中说明性语句为编写参考，须在编写过程中删除。

10kV S11系列低损耗节能变压器技术参数
高压：10(6、6.3、10、10.5、11) 低压：0.4kV 联结组：Y.yno 或 D.yn11 调压范围：±5%或±2×2.5%
S11-M系列三相配电变压器
S11-M变压器功能特点
1、噪声低：设计结构紧凑，应用新材料和新工艺，降低噪声，无储油柜，高度比同类产品低。

在正常寿命期内不需换油，提高了电网运行的安全性和可靠性.
2、变压器封装时，采用真空注油工艺，完全去除了变压器油箱中的潮气。

密封后变压器不与空气接触，有效的防止氧气和水分进入变压器而导致绝缘性能下降（绝缘材料和油老化），因此不必定期进行油样试验。

3、可靠的长期使用寿命：全密封变压器箱盖与箱沿采用螺栓联结或焊死结构，隔绝油与空气的接触，绝缘不会受潮，大大降低绝缘老化速度，提高了使用寿命。

4、体积小、外形美观：S11-M系列变压器油箱采用波纹板式散热片，当油温变化时，油体积的变化由波纹片的弹性胀缩来调节补偿。

波纹油箱外形美观体积小，占地面积小。

5、免吊心：全密封变压器运行前用户无需吊心检查，用户可节约吊心检查费用。

免维护性：全密封变压器不需维护。

SCB11系列干式变压器技术参数表。

●油浸式变压器●10kV配电变压器产品特点：公司批量生产80多个规格的10kV级配电变压器，包括油浸自冷、无励磁调压及有载调压、全密封等，产品具有损耗低、噪音低、免吊芯、温升低、结构紧凑、外形美观等特点，产品广泛用于城市、农村电网新建及改造项目，并大量出口欧、亚、非等多个国家。

立体卷铁心变压器产品特点：三维立体卷铁芯变压器是近年来发展起来的新型节能配电变压器，该变压器采用传统冷轧硅钢片材料，在磁路结构上进行了特殊布置，使硅钢带的高导磁方向与磁路完全一致，三个心柱呈等边三角形立体排列，三相磁路长度相同，使其具有降低空载损耗、节省材料、减少噪声、抗短路能力强等优点，比S11型同容量变压器，空载损耗平均降低30%，空载电流下降70%，噪声下降10～25dB型号说明：电压等级kV 额定容量kV A 立体 卷铁心 全密封 13型 三相非晶合金配电变压器产品特点：非晶合金配电变压器是采用非晶合金作为导磁材料所制造的一种配电变压器，可取代硅钢片铁芯的变压器而广泛用于配电系统，空载损耗比S9型变压器降低75%左右，是目前节能效果最理想的配电变压器。

本产品特别适用于电能不足、负荷波动大以及难以进行日常维护的地区，本产品采用全密封结构，绝缘油不受外界大气的污染，是城乡广大配电网络中理想的配电设备。

高燃点变压器产品特点：高燃点绝缘油变压器是目前世界广泛应用的城网专用变压器，适用于城镇住宅区、宾馆商厦、医院、实验室、学校、剧院、石油化工、车站地铁、机场、矿井等要求安全防火性高、噪声低等重要场所，属于新型安全、防火、环保节能型变压器。

兼顾了油浸式变压器和干式变压器的共同优点，比普通油浸式变压器更安全，比干式变压器更实惠，成为继普通油变、干变之后的又一新型变压器，高燃点绝缘油变压器的推广应用将成为中国变压器技术领域的又一次产业革命。

整流变压器公司生产的ZS系列整流变压器用作整流装置的电源变压器，其作用是向整流器提供交流电源，整流器再将交流电变换为直流电，从而进行直流供电。
