变压器技术参数表

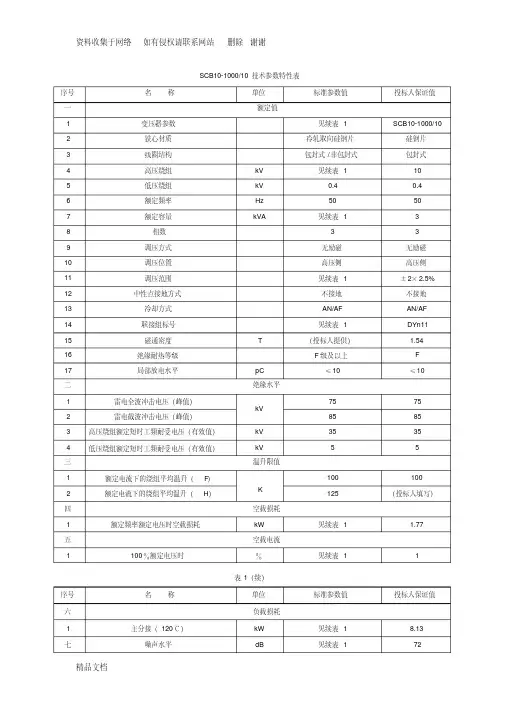

SCB10-1000/10技术参数特性表序号名称单位标准参数值投标人保证值一额定值1 变压器参数见续表 1 SCB10-1000/102 铁心材质冷轧取向硅钢片硅钢片3 线圈结构包封式/非包封式包封式4 高压绕组kV 见续表 1 105 低压绕组kV 0.4 0.46 额定频率Hz 50 507 额定容量kVA 见续表 1 38 相数 3 39 调压方式无励磁无励磁10 调压位置高压侧高压侧11 调压范围见续表 1 ±2×2.5%12 中性点接地方式不接地不接地13 冷却方式AN/AF AN/AF14 联接组标号见续表 1 DYn1115 磁通密度T （投标人提供） 1.5416 绝缘耐热等级F级及以上 F17 局部放电水平pC ≤10 ≤10二绝缘水平1 雷电全波冲击电压（峰值）kV75 752 雷电截波冲击电压（峰值）85 853 高压绕组额定短时工频耐受电压（有效值）kV 35 354 低压绕组额定短时工频耐受电压（有效值）kV5 5三温升限值1 额定电流下的绕组平均温升（F）K 100 1002 额定电流下的绕组平均温升（H）125 （投标人填写）四空载损耗1 额定频率额定电压时空载损耗kW 见续表 1 1.77五空载电流1 100％额定电压时％见续表 1 1表1（续）序号名称单位标准参数值投标人保证值六负载损耗1 主分接（120℃）kW 见续表 1 8.13七噪声水平dB 见续表 1 72八质量和尺寸1 总质量t （投标人提供） 3.1续表1变压器容量（kVA）高压（kV）高压分接范围（％）低压（kV）联结组标号空载损耗（kW）负载损耗（kW）空载电流（％）短路阻抗（％）轨距A×Ｂ（mm×mm）噪声水平（dB）5010 ±2×2.5 0.4 D,yn11 0.27 1.0 2.44.0550×55064100 0.4 1.57 1.8 550×55065 160 0.54 2.13 1.6 550×55066 200 0.62 2.53 1.4 660×550 67 250 0.81 2.92 1.4 660×550 67 315 0.88 3.47 1.2 660×660 69 400 1.1 4.22 1.2 660×660 69 500 1. 16 4.88 1.2 660×660 70 630 1.34 5.88 1.0 820×820 71630 1.300 5.96 1.06.0 820×820 71800 1..52 6.96 1.0 820×820 72 1000 1.77 8.13 1.0 820×820 72 1250 2.09 9.69 1.0 1070×82074 1600 2.45 11.73 1.0 1070×820742 组件材料配置表项目单位：项目名称：序号项目货物需求投标人(唯一确定)响应元件名称型式规格，参数单位数量型式、规格数量制造商原产地变压器本体台1、单台本体及组部件1.1 高压绝缘子支/台投标人提供复合 31.2 低压绝缘子支/台投标人提供复合 61.3 低压中性点绝缘子支/台投标人提供复合1.4 温度控制器台/台投标人提供BWDK-3208D 1南京超博江苏南京1.5 铭牌、标识牌和警示牌套/台投标人提供不锈钢 1 不锈钢河南逐鹿1.6 风机台/台投标人提供GFDD470-110 6福建力得福建福州2、主要材料2.1 硅钢片Kg/台投标人提供30Q120 1885武汉钢铁湖北武汉2.2 铜线Kg/台投标人提供SBEMB-0.4/155 361顺特电气广东广州2.3 钢材Kg/台投标人提供Q235 162 安钢安阳项目单位：项目名称：序号项目货物需求投标人(唯一确定)响应元件名称型式规格，参数单位数量型式、规格数量制造商原产地2.4 铜箔Kg/台投标人提供TU1 233中铝洛阳洛阳2.5 环氧树脂Kg/台投标人提供8088A 117江西宏特江西抚州编制说明1.项目货物需求单位在“项目货物需求-数量”中仅保留具体数量，括号中说明性语句为编写参考，须在编写过程中删除。

10kV S11系列低损耗节能变压器技术参数高压：10(6、6.3、10、10.5、11) 低压：0.4kV 联结组：Y.yno 或 D.yn11 调压范围：±5%或±2×2.5%产品型号额定容量(kVA)损耗 (W) 短路阻抗(%)空载电流(%)重量 (kg) 轨距（mm）外形尺寸（mm）空载负载器身重油重总重S11-30/10 30 90 6004.0 1.4 150 80 295450955×450×1010S11-50/10 50 130 870 1.2 220 95 400 1000×460×1075S11-63/10 63 150 1040 1.2 260 100 450550 1005×465×1115S11-80/10 80 175 1250 1.1 295 110 510 1025×510×1140 S11-100/10 100 200 1500 1.0 390 135 645 1145×535×1255 S11-125/10 125 235 1800 1.0 430 145 705 1160×560×1285 S11-160/10 160 270 2200 0.9 495 165 810 1190×610×1355 S11-200/10 200 325 2600 0.9 585 180 935 1220×660×1400S11-250/10 250 395 3050 0.8 665 200 1050660 1240×690×1440S11-315/10 315 475 3650 0.8 760 215 1195 1255×815×1495 S11-400/10 400 565 4300 0.7 960 265 1480 1420×745×1540 S11-500/10 500 675 5100 0.7 1145 295 1735 1470×795×1635S11-630/10 630 805 62004.5 0.6 1270 330 19958201540×915×1615S11-800/10 800 980 7500 0.6 1640 425 2550 1955×935×1995 S11-1000/10 1000 1155 10300 0.5 1770 500 3020 2145×1070×2030 S11-1250/10 1250 1365 12000 0.5 2140 655 3690 2170×1080×2205 S11-1600/10 1600 1650 14500 0.4 2595 725 4315 2280×1160×2340 S11-2000/10 2000 1950 17150 0.5S11-2500/10 2500 2280 20300 0.510kV级S9系列和S9-M系列无励磁调压配电变压器技术参数SC（B）9干式变压器性能参数、外形及安装尺寸：型号性能参数尺寸重量kg 阻抗电压Uk%空载损耗W负载损耗W（120℃）空载电流I0%噪音dB 外形尺寸L×B×Ｈ L1mm L2mm L3mm B1mm B2mmSC9-1004 450 1600 2.0 42 1100×710×1000660 660 320 310 250 600SC9-125 530 1950 1.9 42 1160×710×1095660 660 350 310 250 690 SC9-160 610 2250 1.9 43 1200×710×1095660 660 370 315 255 790 SC9-200 700 2670 1.8 43 1240×870×1165820 820 370 315 228 920 SC9-250 810 2910 1.8 45 1280×870×1185820 820 395 325 235 1080 SC9-315 990 3680 1.8 46 1320×870×1285820 820 410 338 250 1480 SCB9-400 1100 4220 1.8 47 1480×870×1365820 820 435 340 250 1720 SCB9-500 1305 5170 1.8 48 1540×870×1420820 820 435 345 255 1920 SCB9-630 1500 6200 1.6 49 1550×870×1610820 660 490 368 300 2210SCB9-6306 1460 6310 1.6 50 1580×870×1425820 820 490 378 305 2250SCB9-800 1710 7370 1.6 51 1650×1120×1540 1070 1070 510 382 305 2650 SCB9-1000 1990 8610 1.4 51 1690×1120×1660 1070 1070 545 385 310 2960 SCB9-1250 2350 10260 1.4 52 1720×1120×1780 1070 1070 555 410 315 3375 SCB9-1600 2755 12420 1.4 53 1740×1120×1920 1070 1070 570 430 335 4640 SCB9-2000 3735 15300 1.2 53 1760×1120×2050 1070 1070 575 440 335 4768 SCB9-2500 4500 18200 1.2 54 1800×1120×2140 1070 1070 600 445 340 6650SC(B)10干式变压器性能参数、外形及安装尺寸：型号性能参数尺寸重量kg 阻抗电压Uk%空载损耗W负载损耗W（120℃）空载电流I0%噪音dB外形尺寸L×B×ＨL1mm L2mm L3mm B1mm B2mmSC10-1004 400 1570 1.8 42 1120×710×1020660 660 320 310 250 630SC10-125 470 1840 1.6 42 1180×710×1060660 660 350 310 250 730 SC10-160 540 2130 1.6 43 1220×710×1110660 660 370 315 258 810 SC10-200 620 2520 1.6 43 1260×870×1185820 820 370 315 228 950 SC10-250 720 2750 1.6 45 1300×870×1200820 820 395 325 255 1110 SC10-315 880 3470 1.4 46 1340×870×1300820 820 410 338 255 1260 SCB10-400 980 3990 1.4 47 1500×870×1385820 820 435 340 255 1550 SCB10-500 1160 4880 1.4 48 1560×870×1440820 820 435 345 305 1750 SCB10-630 1340 5870 1.2 49 1570×870×１620 820 660 490 368 300 1900SCB10-6306 1300 5960 1.2 50 1600×870×1440820 820 378 310 490 1880SCB10-800 1520 6950 1.2 51 1670×1120×1560 1070 1070 510 382 310 2180 SCB10-1000 1770 8130 1.0 51 1700×1120×1680 1070 1070 545 385 315 2620 SCB10-1250 2090 9690 1.0 52 1740×1120×1800 1070 1070 555 410 320 2910 SCB10-1600 2450 11730 1.0 53 1760×1120×1940 1070 1070 570 430 340 3930 SCB10-2000 3320 14450 0.8 53 1780×1120×2070 1070 1070 575 440 345 4230 SCB10-2500 4000 17170 0.8 54 1820×1120×2160 1070 1070 600 445 350 5230。

空载损耗和负载损耗的计算公式：变压器空载损耗NL和负载损耗LL都包括额定有功损耗并计及其无功功率在电网上的有功损耗，按下式计算：空载损耗NL=P0＋kQ0=P0＋k(I0％Se/100)负载损耗LL=Pf＋kQf=Pf＋k(Ud％Se/100)式中P0--变压器额定空载有功损耗，即铁损kW；Q0--变压器额定励磁功率，kvar；Pf--变压器额定负载有功损耗，即铜损kW；Qf--变压器额定负载漏磁功率，kvar；k--无功经济当量，按变压器在电网中的取值，可取k=0.1kW/kvar；I0％--变压器空载电流，％；Ud％--变压器阻抗电压，％；Se--变压器额定容量，kVA。

2.2.2A、B系数A系数是变压器寿命期间单位空载损耗的资本费用(元/kW)，B系数是变压器寿命期间单位负载损耗的资本费用(元/kW)。

A 和B两个系数对于变压器购买者掌握变压器空载损耗和负载损耗价值甚为重要。

一旦确定A和B的数值，评价变压器的总费用就变得简单易行了。

对电力企业和非电力企业，A和B系数的确定有不同的方法。

A和B系数与变压器空载损耗和负载损耗有联系的能量费用和容量费用呈函数关系。

对于电力企业而言，由于单位损耗的能量费用和容量费用与发电、输电和配电的整个过程投资和运行方式有关，比较复杂，需由电力企业专业人员研究制定，本文在此就不予赘述了。

对于非电力企业，单位损耗的能量费用和容量费用则主要与该企业所负担的电价及变压器运行方式有关，本文给出了A、B系数的计算方法，对其在更广泛的行业所用数据见附录。

(1)系数A--变压器空载损耗每千瓦的资本费用变压器空载损耗每千瓦的资本费用或系数A，通常可以看作变压器在寿命期不变的数，一天24小时，一年365天，20年不变(以下均设变压器寿命期为20年)。

A的数值主要由电价来决定，等效于期初的现值表达式如下：A=kPW×(EJL×12＋EL×hPY)，元/kW式中kPW--现值系数={1－［(1＋a)/(1＋i)］n}/(i－a)，(式中变压器使用期n年，年利率i，年通货膨胀率a，其中的关系见以下说明)；EJL--两部电价中的基本电费(元/kW，月)；EL--两部电价中的电量电费(元/kW·h)；hPY--年运行小时数，一般取8760h。
