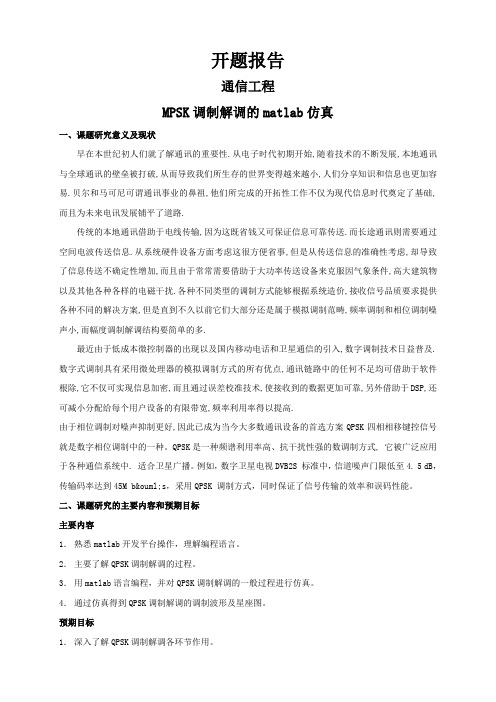

开题报告通信工程MPSK调制解调的matlab仿真一、课题研究意义及现状早在本世纪初人们就了解通讯的重要性.从电子时代初期开始,随着技术的不断发展,本地通讯与全球通讯的壁垒被打破,从而导致我们所生存的世界变得越来越小,人们分享知识和信息也更加容易.贝尔和马可尼可谓通讯事业的鼻祖,他们所完成的开拓性工作不仅为现代信息时代奠定了基础,而且为未来电讯发展铺平了道路.传统的本地通讯借助于电线传输,因为这既省钱又可保证信息可靠传送.而长途通讯则需要通过空间电波传送信息.从系统硬件设备方面考虑这很方便省事,但是从传送信息的准确性考虑,却导致了信息传送不确定性增加,而且由于常常需要借助于大功率传送设备来克服因气象条件,高大建筑物以及其他各种各样的电磁干扰.各种不同类型的调制方式能够根据系统造价,接收信号品质要求提供各种不同的解决方案,但是直到不久以前它们大部分还是属于模拟调制范畴,频率调制和相位调制噪声小,而幅度调制解调结构要简单的多.最近由于低成本微控制器的出现以及国内移动电话和卫星通信的引入,数字调制技术日益普及.数字式调制具有采用微处理器的模拟调制方式的所有优点,通讯链路中的任何不足均可借助于软件根除,它不仅可实现信息加密,而且通过误差校准技术,使接收到的数据更加可靠,另外借助于DSP,还可减小分配给每个用户设备的有限带宽,频率利用率得以提高.由于相位调制对噪声抑制更好,因此已成为当今大多数通讯设备的首选方案QPSK四相相移键控信号就是数字相位调制中的一种。
QPSK是一种频谱利用率高、抗干扰性强的数调制方式, 它被广泛应用于各种通信系统中. 适合卫星广播。
例如，数字卫星电视DVB2S 标准中，信道噪声门限低至4. 5 dB，传输码率达到45M bös，采用QPSK 调制方式，同时保证了信号传输的效率和误码性能。
二、课题研究的主要内容和预期目标主要内容1．熟悉matlab开发平台操作，理解编程语言。
基于MATLAB的移动衰落信道仿真摘要：本文基于MATLAB对移动衰落信道进行仿真。
重点利用JAKES法对瑞利信道进行了确定性模型仿真，对其功率谱密度和自相关函数进行了讨论。
通过比较仿真模型与参考模型，说明了仿真模型的正确性。
同时，仿真结果表明，仿真结果的特性主要取决于最大多普勒频移与谐波个数这两个参数。
关键词：瑞利信道；功率谱密度；自相关函数；JAKES法；最大多普勒频移Mobile Fading Channel Simulation Based on MATLABAbstract:In this thesis, mobile fading channel is simulated based on MATLAB. It mainly focuses on the deterministic model simulation of Rayleigh channel using JAKES method, and its power spectral density and autocorrelation function are discussed. By comparing the simulation model with the reference model, it demonstrates the correctness of simulation models. At the same time, the simulation results indicate that the results are mainly depending on following two parameters: the maximum Doppler frequency shifts and the number of harmonic waves.Keywords: Rayleigh channel；power spectral density；autocorrelation function；Jakes method；maximum Doppler shift目录前言 (1)第一章绪论 (2)1.1 研究背景及意义 (2)1.2 研究内容 (2)第二章无线信道的概念与特性 (3)2.1 移动无线信道的概念 (3)2.2 移动无线信道基本理论 (3)2.3 移动无线信道的类型 (4)2.3.1 传播路径损耗模型 (4)2.3.2 大尺度传播模型 (4)2.3.3 小尺度传播模型 (4)2.4 移动无线信道的衰落 (5)2.5 瑞利衰落信道模型的实现 (5)第三章确定性信道过程的理论导论 (8)3.1 确定性信道建模的原理 (8)3.1.1成形波器法 (8)3.2.2正弦波叠加法 (9)3.2 确定性过程的基本性质 (11)第四章确定性过程模型参数的计算方法 (12)4.1 离散多普勒频率和多普勒系数的计算方法 (12)4.2 多普勒相位的计算方法 (15)4.3 确定性瑞利过程的衰落时间间隔 (16)第五章JAKES功率谱密度与自相关函数的性能分析 (18)第六章结束语 (23)参考文献 (24)致谢 (25)附录 (26)前言现代移动通信的发展涉及通信信号与信道、分集接收机与最佳接收机、信源编码与信道编码、数字调制与解调等多方面技术，而无线信道及信道建模构成了移动通信传输技术的理论基础。

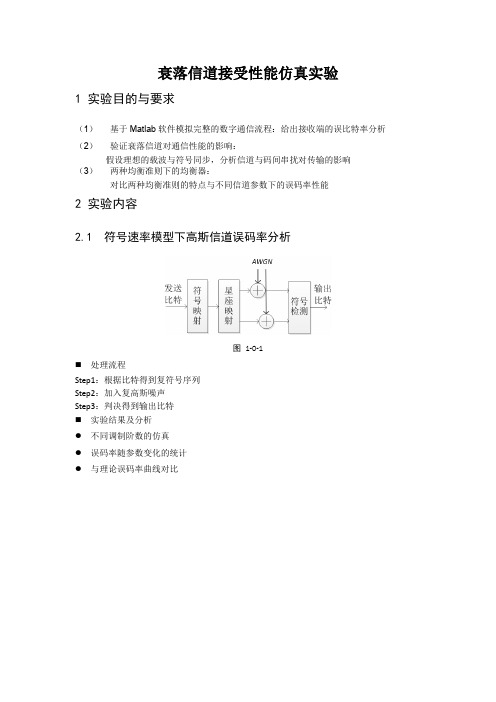

衰落信道接受性能仿真实验1 实验目的与要求（1）基于Matlab软件模拟完整的数字通信流程：给出接收端的误比特率分析（2）验证衰落信道对通信性能的影响：假设理想的载波与符号同步，分析信道与码间串扰对传输的影响（3）两种均衡准则下的均衡器：对比两种均衡准则的特点与不同信道参数下的误码率性能2 实验内容2.1 符号速率模型下高斯信道误码率分析图1-0-1⏹处理流程Step1：根据比特得到复符号序列Step2：加入复高斯噪声Step3：判决得到输出比特⏹实验结果及分析●不同调制阶数的仿真●误码率随参数变化的统计●与理论误码率曲线对比图 1-0-2说明：进行了M=2、4、8、16的PSK 调制方式的仿真。
在高斯信道分别添加信噪比EsNo=1:10的噪声，从图中可以看出，信噪比一定时，调制阶数越高，误码率越高；误码率一定时，调试阶数越低，所需要的信噪比越低。
与理论误码率曲线对比 Ms=2图 1-0-3Ms=4图1-0-4说明：进行了M=2、4的理论与仿真的比较。
从图中可以看出，2PSK理论与仿真曲线基本吻合；4PSK在低信噪比时，仿真误码率大于理论误码率。
可以看出MPSK随着调制阶数的升高，性能逐渐恶化。
2.2 基带传输模型下高斯信道误码率分析图2-1⏹处理流程Step1：根据比特得到复符号序列Step2：成型滤波Step3：加入复高斯噪声Step4：匹配滤波Step5：符号速率抽样Step6：判决得到输出比特⏹实验结果及分析●成型滤波器与基带波形图 2-2说明：根升余弦滤波器，滚降系数为0.8，滤波器拖尾为delay=10。
I 路Q 路图 2-3说明：I 路和Q 路基带波形 ● E s /N 0与信噪比的换算Esn0all=Ebn0+10*log10(log2(Ms))-10*log10(fs/2/fb)%全通带信噪比● 匹配滤波后的基带波形图2-4 说明：I路和Q路匹配滤波后波形最佳抽样点的抽样I_xt=downsample(I_sigbase,Nsam); %最佳采样点采样Q_xt=downsample(Q_sigbase,Nsam);2.3频带传输模型下高斯信道误码率分析图3-0-1⏹处理流程Step1：根据比特得到复符号序列Step2：成型滤波Step3：正交调制Step4：加入复高斯噪声Step5：正交变频与匹配滤波Step6：符号速率抽样Step7：判决得到输出比特α=，长设计采样速率Fs=5，符号速率Rb=1，Fc=1。

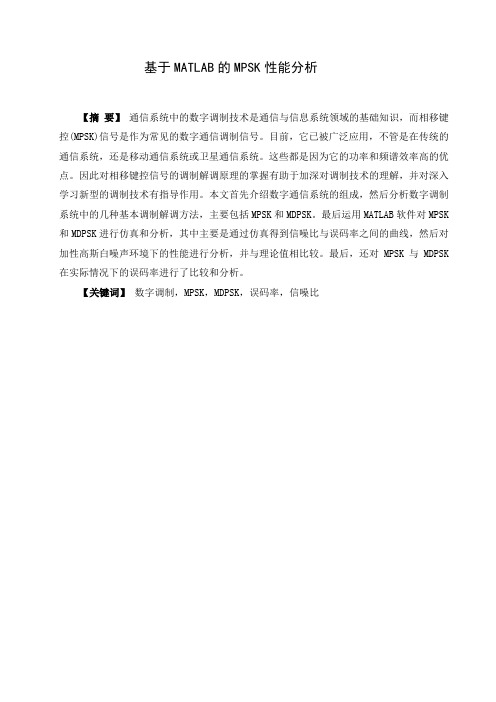

基于MATLAB的MPSK性能分析【摘要】通信系统中的数字调制技术是通信与信息系统领域的基础知识，而相移键控(MPSK)信号是作为常见的数字通信调制信号。
目前，它已被广泛应用，不管是在传统的通信系统，还是移动通信系统或卫星通信系统。
这些都是因为它的功率和频谱效率高的优点。
因此对相移键控信号的调制解调原理的掌握有助于加深对调制技术的理解，并对深入学习新型的调制技术有指导作用。
本文首先介绍数字通信系统的组成，然后分析数字调制系统中的几种基本调制解调方法，主要包括MPSK和MDPSK。
最后运用MATLAB软件对MPSK 和MDPSK进行仿真和分析，其中主要是通过仿真得到信噪比与误码率之间的曲线，然后对加性高斯白噪声环境下的性能进行分析，并与理论值相比较。
最后，还对MPSK与MDPSK 在实际情况下的误码率进行了比较和分析。
【关键词】数字调制，MPSK，MDPSK，误码率，信噪比MPSK Performance Analysis Based On MATLAB【Abstract】Digital modulation technology in communication system is basic knowledge in the field of communication and information systems, and phase-shift keying (MPSK) signals are as common digital modulation signals. Due to its high power and spectrum utilization, MPSK have been widely used in traditional communications, mobile communications and satellite communications systems. Grasp of the phase-shift keying signal modulation and demodulation principle will help to deepen the understanding of modulation techniques, and it play a guiding role in-depth study of a new type of modulation technique. This paper first describes the composition of the digital communication system, and then analyzes several basic digital modulation systems, mainly includes MPSK and MDPSK. At last, using the MATLAB software to simulate and analyze the MPSK and MDPSK. Through the simulation, we get the curve between signal-to-noise ratio and the error rate. Then analyzes the performance under the Gaussian white noise environment, and compares with the theory. Finally, also has carried on the comparison and the analysis to MPSK and MDPSK in the actual situation error rate.【Key words】Digital modulation, MPSK, MDPSK, error rate, signal-to-noise ratio目录第一章绪论 (1)1.1课题背景 (1)1.2调制技术的发展和趋势 (1)1.3课题研究的意义 (2)1.4本文内容安排 (3)第二章数字相位调制 (4)2.1数字通信系统的组成及说明 (4)2.2多进制相移键控 (5)2.2.1 2PSK调制解调 (5)2.2.2 4PSK调制解调 (7)2.2.3 8PSK调制解调 (9)2.3多进制差分相移键控 (11)2.3.1 2DPSK调制解调 (12)2.3.2 4DPSK调制解调 (13)2.3.3 8DPSK调制解调 (16)第三章多进制数字相位调制仿真 (18)3.1蒙特卡洛仿真的简单介绍 (18)3.2多进制数字相位调制性能仿真原理 (19)3.3MPSK系统仿真方法 (20)3.3.1 部件仿真原理 (21)3.3.2 MPSK仿真流程图 (22)3.4MDPSK系统的仿真方法 (24)3.4.1 部件仿真原理 (25)3.4.2 MDPSK仿真流程图 (26)第四章仿真结果比较和分析 (29)4.1MPSK理论误码率与实际误码率的比较 (29)4.2MDPSK理论误码率与实际误码率的比较 (29)4.3MPSK和MDPSK误码率的比较 (30)第四章总结 (33)参考文献 (35)致谢....................................................... 错误!未定义书签。
基于Matlab的MPSK通信系统的仿真研究作者：姚小莉秦会斌来源：《物联网技术》2017年第06期摘要：在通信系统中，MPSK调制是最重要的一种方式，MPSK调制技术的改善同时也是通信系统性能提高的关键[1]。
文中首先分析归纳数字调制系统中的基本调制解调方法，用Matlab及其附带的图形仿真工具（SimuLink）设计出了MPSK的数字调制解调仿真模型。
设计此频带传输系统，首先应对信号进行MPSK调制，然后加入高斯白噪声的传输信道，在接收端对信号进行MPSK解调，最终把输出信号与输入信号进行对照与分析[2]。
关键词：MPSK；Matlab；SimuLink；调制；解调；中图分类号：TP39；TN76 文献标识码：A 文章编号：2095-1302（2017）06-00-020 引言本论文实现了MPSK系统的仿真。
通过多方搜集分析资料，理解MPSK系统仿真的具体过程与其在Matlab中的实现方法。
通过研习更加清晰地认识、熟悉MPSK系统仿真的原理，并能够熟练运用Matlab通信仿真软件以熟知Matlab应用的方式和特色[3]。
SimuLink是一个仿真与分析软件包，是Matlab的重要组成部分。
在SimuLink中，利用鼠标我们就能够在模型的窗口上画出系统模型，直接仿真。
本文主要介绍了几种MPSK调制与解调原理，展示了2PSK，4PSK，8PSK的仿真结果[4]。
1 MPSK调制系统1.1 2PSK信号调制与解调原理2PSK信号用载波的相位变化来表示传输信息的状态，通常人们规定0相位载波与π相位载波分别表示传“1”与传“0”。
假设二进制的单极性码为an，则其对应双极性的二进制码为bn，因此2PSK信号的一般时域信号能够表示为：3 结语本文研究了2PSK，4PSK，8PSK的调制与解调原理，使用Matlab的SimuLink对2PSK，4PSK，8PSK通信系统进行仿真，研究其传输特性与传输中噪声因素对系统的直接影响。
MATLAB2psk通信系统仿真报告英文回答：MATLAB 2-PSK Communication System Simulation Report。
Introduction。
The goal of this report is to present a simulation of a 2-PSK communication system using MATLAB. The system consists of a transmitter, channel, and receiver. The transmitter generates a binary data sequence and modulates it onto a carrier signal. The channel introduces noise and fading into the signal. The receiver demodulates the signal and attempts to recover the original data sequence.System Model。
The system model is shown in the block diagram below.[Image of system block diagram]The transmitter generates a binary data sequence of length N. The data sequence is modulated onto a carrier signal using 2-PSK modulation. The modulated signal is then transmitted over the channel.The channel introduces noise and fading into the signal. The noise is modeled as additive white Gaussian noise (AWGN). Fading is modeled as Rayleigh fading.The receiver demodulates the signal using 2-PSK demodulation. The demodulated signal is then processed to recover the original data sequence.Simulation Results。
创新实践报告报告题目：基于matlab地通信系统仿真学院名称：信息工程学院姓名：余盛泽班级学号： 11042232指导老师：温靖二O一四年十月十五日目录一、引言 (2)二、仿真分析与测试 (3)2.1 随机信号地生成 (3)2.2信道编译码 (4)2.2.1 卷积码地原理 (4)2.2.2 译码原理 (4)2.3 调制与解调 (5)2.3.1 BPSK地调制原理 (5)2.3.2 BPSK解调原理 (5)2.3.3 QPSK调制与解调 (6)2.4信道 (7)2.4.1 加性高斯白噪声信道 (7)2.4.2 瑞利信道 (7)2.5多径合并 (8)2.5.1 MRC方式 (8)2.5.2 EGC方式 (8)2.6采样判决 (8)2.7理论值与仿真结果地对比 (9)三、系统仿真分析 (9)3.1有信道编码和无信道编码地地性能比较 (9)3.1.1信道编码地仿真 (9)3.1.2有信道编码和无信道编码地比较 (10)3.2 BPSK与QPSK调制方式对通信系统性能地比较 (11)3.2.1调制过程地仿真 (11)3.2.2不同调制方式地误码率分析 (12)3.3高斯信道和瑞利衰落信道下地比较 (13)3.3.1信道加噪仿真 (13)3.3.2不同信道下地误码分析 (14)3.4不同合并方式下地对比 (14)3.4.1 MRC不同信噪比下地误码分析 (15)3.4.2 EGC不同信噪比下地误码分析 (15)3.4.3 MRC、EGC分别在2根、4根天线下地对比 (16)3.5理论数据与仿真数据地区别 (16)四、设计小结 (17)参考文献 (18)一、引言现代社会发展要求通信系统功能越来越强，性能越来越高，构成越来越复杂；另一方面，要求通信系统技术研究和产品开发缩短周期，降低成本，提高水平.这样尖锐对立地两个方面地要求，只有通过使用强大地计算机辅助分析设计技术和工具才能实现. 在这种迫切地需求之下，MATLAB应运而生.它使得通信系统仿真地设计和分析过程变得相对直观和便捷，由此也使得通信系统仿真技术得到了更快地发展. 通信系统仿真贯穿着通信系统工程设计地全过程，对通信系统地发展起着举足轻重地作用.通信系统仿真具有广泛地适应性和极好地灵活性，有助于我们更好地研究通信系统性能. 通信系统仿真地基本步骤如下图所示：二、仿真分析与测试2.1 随机信号地生成利用Matlab中自带地函数randsrc来产生0、1等概分布地随机信号.源代码如下所示：global NN=300。
课程设计（II）
通信系统仿真
题目MPSK在莱斯衰落信道下的性能
专业
学号
姓名
日期
1、课程设计目的
多进制绝对相移键控MPSK是2PSK的推广，MPSK利用载波的多种不同相位状态来表征数字信息的调制方式。
本次设计以QPSK为主要设计目标，利用MATLAB 对其进行调制解调及在莱斯信道下的传输性能仿真，以此来熟悉掌握相关的知识和MATLAB的使用方法。
2、课程设计内容
本次设计主要是对QPSK在莱斯信道下的性能进行仿真。
为此需要先调制出QPSK信号，QPSK信号原理如下：
四进制绝对相移键控（4PSK）直接利用载波的四种不同相位来表四进制信息。
如下图
由于一个想为代表两个比特信息，因此每个四进制码元可用两个二进制码元的组合来表示。
两个二进制码元中的前一码元用a表示，后一比特用b表示，则双比特ab与载波相位关系如下表
4PSK信号等效为两个正交载波进行双边带调制信号之和，这样就把数字调制和线性调制结合起来，为四相波形的产生提供依据。
4PSK的调制方法有正交调制方式，相位选择法，插入脉冲法等。
正交调制法原理如图
4PSK可以看作两个正交的2PSK调制器构成。
图中串并转换将输入的二进制序列分为两个速度减慢的两个并行双极性序列a和b，在分别进行极性变换。
再调制到coswt和sinwt载波上。
两路相乘器输出的信号是相互正交的抑制载波的双边带调制信号，相位与各路码元的极性有关，分别由码元a和码元b决定，经相加电路后输出两路的合波即是4PSK信号，图中两个乘法器，一个用于产生0和180两个相位，另一个用于产生90和270两个相位。
相加后可以得到45，135，225，315四种相位状态。
产生4psk信号同样可以采用相位选择法，在一个码元持续时间内，4psk信号为载波4个相位中的某一个，因此，可以用相位选择的方法来产生4psk信号。
其原理图如下：
在图中，四相载波发生器产生4psk信号所需要的4种不同相位的载波，输
入的二进制数码经串并变换器输出双比特码元，按照输入的双比特码元的不同，逻辑选相电路输出相应相位的在载波。
例如当双比特码元ab为11时，输出相位为45度的载波；双比特码元ab为01时，输出香味为135度的载波等。
产生QPSK信号后，让其在莱斯信道中进行传输，考虑到接收到可以采用滤波器滤除带内噪声，故本次设计忽略噪声的影响，只考虑莱斯信道的影响。
莱斯衰
落的表达式为
下图为K=7db时的莱斯分布包络图：
经过莱斯衰落的QPSK信号在接收端进行解调，才用相干解调，解调框图如下：
通过对判决后的码与一开始产生的码进行比较可以得错码数，从而可计算误码率。
3、设计与实现过程
如前所述的两种4psk信号产生方式，本文采用调相发来产生4psk信号。
即如要产生4种不同的相位，需要4个不同的数字，通过randsrc函数来产生。
随后进行调制，得到的4psk信号与产生的莱斯信道因子相乘即可得到信号在莱斯信道中传输的效果。
将产生的信号加入噪声信号后就可以进行解调了。
采用相干解调的解调方式，即产生4种不同相位的载波分别于接受到的信号进行相乘，将产生的各结果进行判决，从而最终可以计算出误码率的大小。
本设计中主要包括如下几个模块：
1.利用randsrc函数产生一个包含0,1,2,3的数组，各数出线的概率相同，即
均为25%。
2.利用产生的数组进行4psk信号调制。
3.对其进行调制并在莱斯信道中传输。
4.解调判决恢复。
5.计算误码率。
设计流程图如下：
产生随机序列
QPSK 调制
在莱斯信道传输
接受并解调
判决
计算信噪比
matlab仿真代码：
>> clear
SNR=0:1:14; %信噪比
for k=1:15
M=250;
for l=1:M
N=80;
F=10;
n=0;
cntError=0;
m=1:1:10;
s0=sin(2*pi*m/F); %产生四种相位下的载波信号s0=s0';
s1=sin(2*pi*m/F+pi/2);
s1=s1';
s2=sin(2*pi*m/F+pi);
s2=s2';
s3=sin(2*pi*m/F+3*pi/2);
s3=s3';
source=randsrc(1,N,[0,1,2,3;.25,.25,.25,.25]); %产生随机序列
for i=1:N
for j=1:F
modsrc(j+(i-1)*F)=sin(pi/2*source(i)+2*pi*j/F); %4psk调制
end
end
r=rice_fading(7,800,1); %产生莱斯衰落因子
fa=r.*modsrc; %与4psk想乘modsrcnoise=awgn(fa,SNR(k),4); %在信号中加入噪声
for i=1:N %判决
ffa=modsrcnoise((i-1)*F+(1:F));
if ffa*s0-ffa*s1>=0&&ffa*s0-ffa*s2>=0&&ffa*s0-ffa*s3>=0;
receive(i)=0;
elseif ffa*s1-ffa*s0>0&&ffa*s1-ffa*s2>=0&&ffa*s1-ffa*s3>=0;
receive(i)=1;
elseif ffa*s2-ffa*s0>0&&ffa*s2-ffa*s1>0&&ffa*s2-ffa*s3>=0;
receive(i)=2;
else
receive(i)=3;
end
end
for i=1:N %计算误码个数
if source(i)==receive(i);
else
cntError=cntError+1;
end
end
n=n+N;
ErrorRate(l)=cntError/n; %误码率
end
ErrorRatesum(k)=0;
for i=1:M
ErrorRatesum(k)=ErrorRatesum(k)+ErrorRate(i); %总误码率
end
ErrorRateave(k)=1/M*ErrorRatesum(k); %平均误码率
end
semilogy(SNR,ErrorRateave,'o'); %画出信噪比和误码率的曲线grid on
hold on %加入理想情况下的误码率曲线
ENR=10.^(SNR/10);
for i=1:15 %计算理想误码率syms t
f=1/sqrt(2*pi)*exp(-t.^2/2);
p(1,i)=int(f,t,-sqrt(ENR(i)),inf); %积分
end
p=double(p);
p=1-p.^2;
semilogy(SNR,p);
title('BER of 4psk');
legend('simulation','theory');
xlabel('SNR');
ylabel('BER');
过程及图像：
1.利用randsrc函数产生数组矩阵source。
source波形
2.产生4psk信号
4psk波形3.产生莱斯分布的包络：
莱斯信道
4psk信号经过莱斯信道后波形4.在信号中加入噪声信号
加入噪声后的传输信号
未加噪声和加入噪声后信号对比5.产生4种不同相位的载波信号s0~s3
四种不同相位的载波信号
6.对接受信号解调并判决最终得到误码率曲线
误码率曲线
4、结论
从误码率曲线中可以看出，在4psk未加莱斯信道相比加入莱斯信道后的信号误码率在一定程度内有所升高。
由此可以得到结论，4psk信号在莱斯信道中传输时，其性能会受到莱斯信道的影响，使性能有一定的下降。
5、心得和体会
通过这次课程设计，我知道了只有理论是远远行不通的，只有在理论与实践相结合的前提下，才能从中得出结论，才能真正提高自己的实际动手能力和独立思考能力。
设计过程中遇到很多困难，然后从书中找材料，和同学商量，还发现对以前的很多知识掌握的都不好，因此绕了很多弯。
从一开始老是出错，到后来仿真不出结果，在很多错误的地方纠结，整天泡在学校机房和同学一起商讨，但结果还是不令人满意。
但是通过这次实践，我对这些知识掌握得更加牢固了，作为电子信息专业的学生，我们不仅仅要学会电子知识，更重要的是学以致用，而且现在科技日新月异，更应不断充实自己，这样才能在毕业时有更好的就业机会，才能更好地实现自己的理想！
