晶体缺陷位错的运动与弹性性质

常见的晶体缺陷
晶体是由原子或分子按照一定规律排列组成的固体物质，而晶体缺陷是指在晶体结构中出现的缺陷或不完美的区域。

晶体缺陷可以是自然形成的，也可以是在制备或处理过程中产生的。

常见的晶体缺陷有以下几种：
1. 位错：指晶体中原子或分子的错位或扭曲现象，是一种线性缺陷。

位错可以分为边缘位错和螺旋位错两种，它们的存在会导致晶体的弹性性质发生变化。

2. 点缺陷：指晶体中某些原子或分子的缺失或替代，是一种点状缺陷。

点缺陷包括空位、附加原子、缺失原子和间隙原子等。

3. 晶界：指晶体中不同晶粒之间的交界面。

由于晶界的存在，晶体中的原子排列方式和性质会发生变化，对材料的力学性能和电学性能等都有很大影响。

4. 色心：指晶体中某些原子或分子的缺失或替代，导致能量带结构的改变。

颜色的形成就是由于色心的存在导致。

5. 位隙：指晶体结构中一些原子或分子的位置被其他原子或分子占据，从而形成的空隙。

位隙也会影响晶体的物理性质。

以上就是常见的晶体缺陷，它们的存在会对晶体的性质和应用产生影响。

在材料科学和工程领域中，对晶体缺陷的研究和控制具有重要的意义。

- 1 -。

第三节面缺陷Planar defects晶界孪晶界相界大角度晶界小角度晶界外表面内表面外表面：指固体材料与气体或液体的分界面。

它与摩擦、吸附、腐蚀、催化、光学、微电子等密切相关。

内界面：分为晶粒界面、亚晶界、孪晶界、层错、相界面等一、外表面Surface特点：外表面上的原子部分被其它原子包围，即相邻原子数比晶体内部少；表面成分与体内不一；表面层原子键与晶体内部不相等，能量高；表层点阵畸变等。

表面能：晶体表面单位面积自由能的增加，可理解为晶体表面产生单位面积新表面所作的功γ = dW/ds表面能与表面原子排列致密度相关，原子密排的表面具有最小的表面能；表面能与表面曲率相关，曲率大则表面能大；表面能对晶体生长、新相形成有重要作用。

二、晶界和亚晶界grain boundary and sub-grain boundary晶界Grain boundary：在多晶粒物质中，属于同一固相但位向不同的晶粒之间的界面称为晶界。

是只有几个原子间距宽度，从一个晶粒向另外一个晶粒过渡的，且具有一定程度原子错配的区域。

晶粒平均直径：0.015-0.25mm亚晶粒Sub-grain：一个晶粒中若干个位向稍有差异的晶粒；平均直径：0.001mm亚晶界Sub-grain boundary：相邻亚晶粒之间的界面晶界分类(根据相邻晶粒位相差)小角度晶界：（Low-angle grain boundary）相邻晶粒的位相差小于10º亚晶界一般为2º左右。

大角度晶界：（High-angle grain boundary）相邻晶粒的位相差大于10º大角度晶界小角度晶界相邻晶粒各转θ/2同号刃位错垂直排列相互垂直的两组刃位错垂直排列两组螺位错构成§θ<10°§由位错构成§位错密度↑——位向差↑——晶格畸变↑——晶界能↑位错密度——决定位向差与晶界能注：位错类型与排列方式——决定小角晶界的类型Ni3(Al－Ti)中的倾斜晶界——旋转10°——10°以上，一般在30°～40°重合点阵模型↓重合点阵+台阶模型↓重合点阵+台阶+小角晶界模型重合位置点阵模型Coincidence site lattice model当两个相邻晶粒的位相差为某一值时，若设想两晶粒的点阵彼此通过晶界向对方延伸，则其中一些原子将出现有规律的相互重合。

位错理论《位错与位错强化机制》杨德庄编著哈尔滨⼯业⼤学出版社1991年8⽉第⼀版1-2 位错的⼏何性质与运动特性⼀、刃型位错2．运动特性滑移⾯：由位错线与柏⽒⽮量构成的平⾯叫做滑移⾯。

刃型位错运动时，有固定的滑移⾯，只能平⾯滑移，不能能交叉滑移（交滑移）。

刃型位错有较⼤的滑移可动性。

这是由于刃型位错使点阵畸变有⾯对称性所致。

⼆、螺型位错1. ⼏何性质螺型位错的滑移⾯可以改变，有不唯⼀性。

螺型位错能够在通过位错线的任意平⾯上滑移，表现出易于交滑移的特性。

同刃型位错相⽐，螺型位错的易动性较⼩。

、位于螺型位错中⼼区的原⼦都排列在⼀个螺旋线上，⽽不是⼀个原⼦列，使点阵畸变具有轴对称性。

2．混合位错曲线混合位错的结构具有不均⼀性。

混合位错的运动特性取决于两种位错分量的共同作⽤结果。

⼀般⽽⾔，混合位错的可动性介于刃型位错和螺型位错之间。

随着刃型位错分量增加，使混合位错的可动性提⾼。

混合位错的滑移⾯应由刃型位错分量所决定，具有固定滑移⾯。

四、位错环⼀条位错的两端不能终⽌于晶体内部，只能终⽌于晶界、相界或晶体的⾃由表⾯，所以位于晶体内部的位错必然趋向于以位错环的形式存在。

⼀般位错环有以下两种主要形式：1. 混合型位错环在外⼒作⽤下，由混合型位错环扩展使晶体变形的效果与⼀对刃型位错运动所造成的效果相同。

2. 棱柱型位错环填充型的棱柱位错环空位型棱柱位错环棱柱位错环只能以柏⽒⽮量为轴的棱柱⾯上滑移，⽽不易在其所在的平⾯上向四周扩展。

因为后者涉及到原⼦的扩散，因⽽在⼀般条件下（如温度较低时）很难实现。

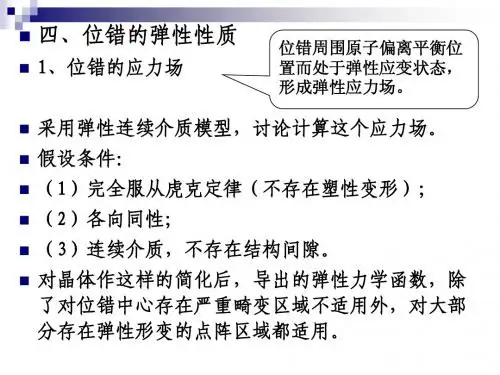

1-3 位错的弹性性质位错是晶体中的⼀种内应⼒源。

——这种内应⼒分布就构成了位错的应⼒场。

——位错的弹性理论的基本问题是对位错周围的弹性应⼒场的计算，进⽽还可以推算位错所具有的能量，位错的线张⼒，位错间的作⽤⼒，以及位错与其他晶体缺陷之间的相互作⽤等⼀些特性。

——⼀般采⽤位错的连续介质模型（不能应⽤于位错中⼼区），把晶体作为各向同性的弹性体来处理，直接采⽤胡克定律和连续函数进⾏理论计算。

知识点058. 位错的运动滑移攀移位错的运动刃位错的运动螺位错的运动 滑移攀移 滑移刃位错的滑移有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）刃位错的滑移注意：晶体不同部分的相对滑移形成了位错，而位错的滑移是实现塑性变形的机制。

要区别晶体的滑移与位错的滑移。

此例中晶体滑移方向与位错滑移方向相同（相互平行）。

刃位错滑移方向与外力及伯氏矢量平行正、负刃位错滑移方向相反螺位错的滑移注意：晶体不同部分的相对滑移造成位错，而位错的滑移是实现塑性变形的机制。

要注意区别晶体的滑移与位错的滑移。

此例中晶体滑移方向与位错滑移方向不同（相互垂直）。

螺位错滑移方向与外力及伯氏矢量垂直左、右螺位错滑移方向相反混合位错的滑移注意：晶体不同部分的相对滑移造成位错，位错的滑移是实现塑性变形的机制。

要区别晶体的滑移与位错滑移。

此例中晶体滑移方向与位错滑移方向部分相同，部分不相同。

混合位错滑移方向与外力及伯氏矢量成一定角度（沿位错线法线方向滑移）刃位错和螺位错滑移的比较晶体的滑移方向与外力及位错的伯氏矢量相一致但并不一定与位错的滑移方向相同。

位错类型柏氏矢量位错线运动方向晶体滑移方向切应力方向刃位错垂直于位错线垂直于位错线与伯氏矢量方向一致与伯氏矢量方向一致螺位错平行于位错线垂直于位错线与伯氏矢量方向一致与伯氏矢量方向一致混合位错与位错线成角度垂直于位错线与柏氏矢量方向一致与伯氏矢量方向一致有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）位错的攀移定义：分类：正攀移负攀移攀移的特点及与滑移的不同：有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）随堂练习：答：。
