浩辰CAD教程建筑2011之十五：门窗基础绘制
门窗是建筑设计当中最常见的绘制的对象之一。
要想设计一栋实用、美观的建筑，在功能、外观上相匹配的门窗是必不可少的。
在国内外，有很多建筑物通过外窗来表达建筑设计思想的。
今天我们就来介绍一下在施工图过程中，如何完成一个最简单的外窗插入的工作。
我们使用的软件为为浩辰CAD建筑2011，没有软件的朋友可以预先下载。
启动浩辰CAD建筑2011后，我们需要先明确一下插入窗户的前提条件：在墙体上插入门窗，因此我们需要首先完成墙体的绘制。

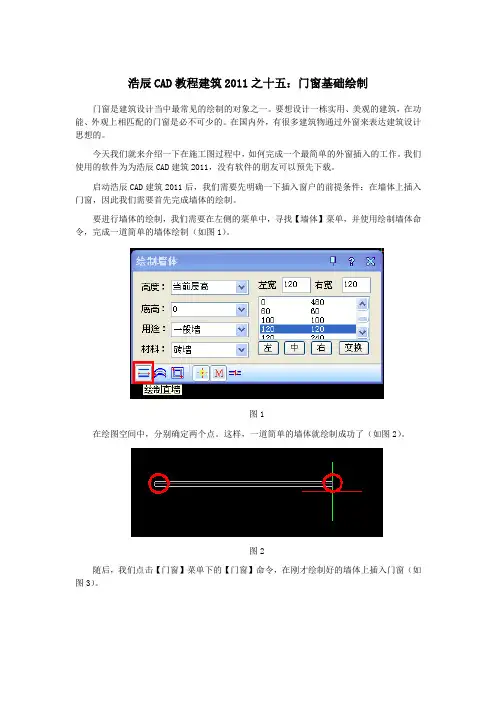

要进行墙体的绘制，我们需要在左侧的菜单中，寻找【墙体】菜单，并使用绘制墙体命令，完成一道简单的墙体绘制（如图1）。
图1
在绘图空间中，分别确定两个点。
这样，一道简单的墙体就绘制成功了（如图2）。
图2
随后，我们点击【门窗】菜单下的【门窗】命令，在刚才绘制好的墙体上插入门窗（如图3）。
图3
在弹出的对话框中，我们选择上图中红框所选的按钮，选择模式为“插入窗”。
接下来，我们在刚才绘制的墙体上点击一下，该窗户就能够正确插入了。
让我们来看一下插入后的前后效果对比（如图4）。
图4
从图中我们可以直观看到插入前后的效果对比。
当然，在工程设计当中还有很多其他的要求，我们在后续的CAD课程中进一步介绍如何来完成这些操作，也欢迎大家继续关注。
感兴趣的朋友可以登录浩辰CAD官网下载浩辰CAD建筑2011：/cad_47_73.html
若您对浩辰CAD建筑2011软件有任何问题，可加入浩辰CAD建筑技术QQ群：214223866。
