铝合金门窗标准图集铝合金门窗是现代建筑中常见的一种门窗类型，它具有质轻、耐腐蚀、造型美观等特点，因此在建筑行业中得到了广泛的应用。
为了更好地满足建筑设计和施工的需要，我们整理了一套铝合金门窗标准图集，旨在为设计师、施工单位和相关从业人员提供参考和指导。
首先，我们将从铝合金门窗的基本结构开始介绍。

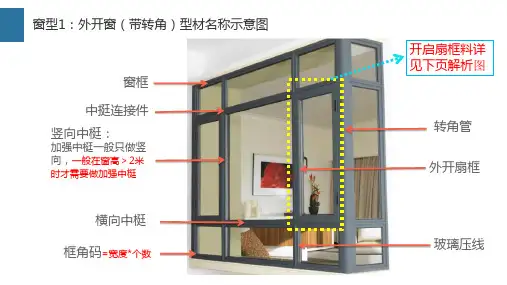

铝合金门窗的基本结构包括门窗框架、玻璃、五金配件等部分。
门窗框架通常采用铝合金型材制作，具有一定的强度和稳定性，能够承受风压和自重，同时具有较好的密封性能。
玻璃作为门窗的填充材料，需要具有一定的强度和透光性，以及良好的隔热和隔音性能。
五金配件包括门窗的开启、关闭、锁紧等功能部件，需要具有耐用、灵活、安全可靠的特点。
其次，我们将详细介绍铝合金门窗的各个部位的标准图集。
首先是门窗框架的标准图集，包括门窗的型材截面图、连接方式、固定方式等内容。
其次是玻璃的标准图集，包括玻璃的厚度、型式、安装方式等内容。
最后是五金配件的标准图集，包括门窗的开启方式、锁具的安装位置、密封条的固定方式等内容。
这些标准图集将为设计师提供参考，为施工单位提供指导，确保门窗的安装和使用符合标准要求。
除了基本结构和各个部位的标准图集，我们还将介绍铝合金门窗的常见问题及解决方法。
例如，门窗框架的安装应注意什么问题？玻璃的选材和安装需要注意什么？五金配件的维护和保养应该怎样进行？这些问题都是设计师和施工单位在实际工作中经常会遇到的，我们将结合实际案例，给出详细的解决方法和建议，帮助大家更好地应对各种挑战。
最后，我们将介绍铝合金门窗的相关标准和规范。
门窗作为建筑的重要组成部分，需要符合相关的国家标准和行业规范。
我们将介绍门窗的质量标准、安装规范、使用要求等内容，帮助大家了解门窗行业的相关标准，提高设计和施工水平，确保门窗的质量和安全。
总之，铝合金门窗标准图集是一份为建筑行业提供参考和指导的重要文档，它涵盖了门窗的基本结构、各个部位的标准图集、常见问题及解决方法、相关标准和规范等内容，为设计师、施工单位和相关从业人员提供了全面的参考资料。
铝合金门窗的构造2 铝合金门窗的构造2.1铝合金门窗的分类和标记2.1.1分类和代号2.1.1.1用途门、窗按外围护和内围护用，划分为两类：1）外墙用，代号为W；2）内墙用，代号为N。
2.1.1.2类型门、窗按使用功能划分的类型和代号及其相应性能项目分别见表2-1、表2-2。
表2-1 门的功能类型和代号性能项目种类普通型隔声型保温型遮阳型代号PT GS BW ZY 外门内门外门内门外门内门外门抗风压性能( P3) ◎◎◎◎水密性能 (ΔP) ◎◎◎◎气密性能 (q1 ；q2) ◎○◎○◎○◎空气声隔声性能(R w + C tr；R w + C)◎◎保温性能 (K) ◎◎遮阳性能 (SC)◎启闭力◎◎◎◎◎◎◎反复启闭性能◎◎◎◎◎◎◎耐撞击性能a ◎◎◎◎◎◎◎抗垂直荷载性能a ◎◎◎◎◎◎◎抗静扭曲性能a ◎◎◎◎◎◎◎注1: ◎为必需性能；○为选择性能。
注2: 地弹簧门不要求气密、水密、抗风压、隔声、保温性能。
a 耐撞击、抗垂直荷载和抗静扭曲性能为平开旋转类门必需性能。
表2-2 窗的功能类别和代号性能项目种类普通型隔声型保温型遮阳型代号PT GS BW ZY外窗内窗外窗内窗外窗内窗外窗抗风压性能(P3) ◎◎◎◎水密性能(ΔP) ◎◎◎◎气密性能(q1 /q2) ◎◎◎◎空气声隔声性能(R w + C tr/R w + C)◎◎保温性能 (K)◎◎遮阳性能 (SC)◎采光性能 (T r) ○○○○启闭力◎◎◎◎◎◎◎反复启闭性能◎◎◎◎◎◎◎注：◎为必需性能；○为选择性能2.1.1.3品种按开启形式划分门、窗品种与代号分别见表2-3、表2-4。
表2-3 门的开启形式品种与代号平开旋转类推拉平移类折叠类开启形式(合页)平开地弹簧平开平开下悬(水平)推拉提升推拉推拉下悬折叠平开折叠推拉代号P DHP PX T ST TX ZP ZT表2-4 窗的开启形式品种与代号开启类别平开旋转类开启形式(合页)平开滑轴平开上悬下悬中悬滑轴上悬平开下悬立转代号P HZP SX XX ZX HSX PX LZ开启类别推拉平移类折叠类开启形式(水平)推拉提升推拉平开推拉推拉下悬提拉折叠推拉代号T ST PT TX TL ZT2.1.1.4产品系列以门、窗框在洞口深度方向的设计尺寸—门、窗框厚度构造尺寸（代号为C2，单位为毫米）划分。

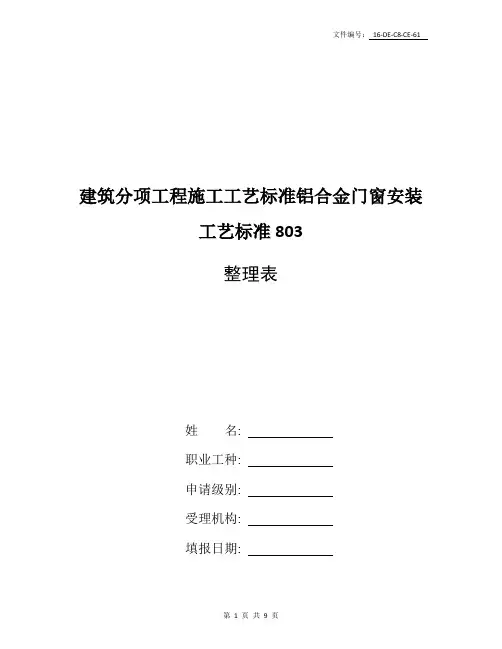

建筑分项工程施工工艺标准铝合金门窗安装工艺标准803整理表姓名:职业工种:申请级别:受理机构:填报日期:A4打印/ 修订/ 内容可编辑建筑分项工程施工工艺标准--铝合金门窗安装工艺标准（803-1996）范围本工艺标准适用于工业与民用建筑的铝合金门窗安装。
施工准备2.1 材料及主要机具：2.1.1 铝合金门窗：规格、型号应符合设计要求，且应有出厂合格证。
2.1.2 铝合金门窗所用的五金配件应与门窗型号相匹配。
所用的零附件及固定件最好采用不锈钢件，若用其它材质，必须进行防腐处理。
2.1.3 防腐材料及保温材料均应符合图纸要求，且应有产品的出厂合格证。
2.1.4 325号以上水泥；中砂按要求备齐。
2.1.5 与结构固定的连接铁脚、连接铁板，应按图纸要求的规格备好。
并做好防腐处理。
2.1.6 焊条的规格、型号应与所熄的焊件相符，且应有出厂合格证。
2.1.7 嵌缝材料、密封膏的品种、型号应符合设计要求。
2.1.8 防锈漆、铁纱（或铝纱）、压纱条等均应符合设计要求，且有产品的出厂合格证。
2.1.9 密封条的规格、型号应符合设计要求，胶粘剂应与密封条的材质相匹配，且具有产品的出厂合格证。
2.1.10 主要机具：铝合金切割机、手电钻、圆挫刀、半圆挫刀、十字螺丝刀、划针、铁脚、圆规、钢尺、钢直尺、钢板尺、钻子、锤子、铁锹、抹子、水桶、水刷子、电焊机、焊把线、面罩、焊条等。
2.2 作业条件：2.2.1 结构质量经验收后达到合格标准，工种之间办理了交接手续。
2.2.2 按图示尺寸弹好窗中线，并弹好+50cm水平线，校正门窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题应提前剔凿处理。
2.2.3 检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合，若有问题应提前处理，并将预留孔洞内的杂物清理干净。
2.2.4 铝合金门窗的拆包检查，将窗框周围的包扎布拆去，按图纸要求核对型号，检查外观质量和表面的平整度，如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时，应找有关人员协商解决，经修整鉴定合格后才可安装。
