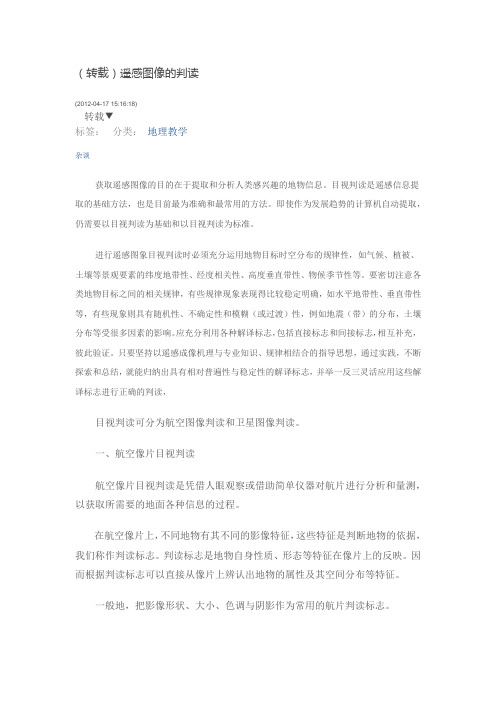

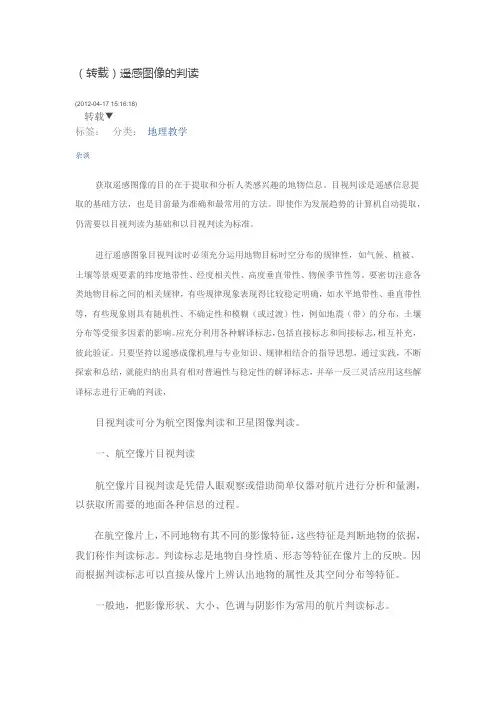

（转载）遥感图像的判读(2012-04-17 15:16:18)转载▼分类：地理教学标签：杂谈获取遥感图像的目的在于提取和分析人类感兴趣的地物信息。
目视判读是遥感信息提取的基础方法，也是目前最为准确和最常用的方法。
即使作为发展趋势的计算机自动提取，仍需要以目视判读为基础和以目视判读为标准。
进行遥感图象目视判读时必须充分运用地物目标时空分布的规律性，如气候、植被、土壤等景观要素的纬度地带性、经度相关性、高度垂直带性、物候季节性等。
要密切注意各类地物目标之间的相关规律，有些规律现象表现得比较稳定明确，如水平地带性、垂直带性等，有些现象则具有随机性、不确定性和模糊（或过渡）性，例如地震（带）的分布，土壤分布等受很多因素的影响。
应充分利用各种解译标志，包括直接标志和间接标志，相互补充，彼此验证。
只要坚持以遥感成像机理与专业知识、规律相结合的指导思想，通过实践，不断探索和总结，就能归纳出具有相对普遍性与稳定性的解译标志，并举一反三灵活应用这些解译标志进行正确的判读，目视判读可分为航空图像判读和卫星图像判读。
一、航空像片目视判读航空像片目视判读是凭借人眼观察或借助简单仪器对航片进行分析和量测，以获取所需要的地面各种信息的过程。
在航空像片上，不同地物有其不同的影像特征，这些特征是判断地物的依据，我们称作判读标志。
判读标志是地物自身性质、形态等特征在像片上的反映。
因而根据判读标志可以直接从像片上辨认出地物的属性及其空间分布等特征。
一般地，把影像形状、大小、色调与阴影作为常用的航片判读标志。
1、形状任何地物都具有一定的几何形状。
由于地物各部分反射光线的强弱不同，所以在像片上反映出相应的形状，依据影像的形状特征，就可以辨认出其相应的地物。
例如：居民地的房屋影像一般均表现为规则的方块形状，河流常呈弯曲的条带状，公路常呈笔直的线状且灰度浅亮，湖泊常呈不规则的封闭区间，等等。
2、大小地物影像的（尺寸）大小，不仅能反映地物的一些数量特征，而且还能据此判断地物的性质。
实习一实习一 卫星遥感影像目视解译卫星遥感影像目视解译一、实习目的目视判读是卫星图像应用的最基本方法，用计算机进行自动分类时，训练样本的选择以及自动分类决策等，样本的选择以及自动分类决策等，也都需要目视判读作为基础。
也都需要目视判读作为基础。
也都需要目视判读作为基础。
了解卫星遥感影了解卫星遥感影像的波段特性以及对应的地物波谱特性；像的波段特性以及对应的地物波谱特性；建立遥感影像解译标志，建立遥感影像解译标志，从影像中目视解译出耕地、林地、草地、水体、居民地、盐碱地、沼泽地等土地利用类型。
二、原理与方法原理地物光谱特性（标题为小四，宋体，加粗）在以遥感图像中识别地物和现象的属性及其研究它们之间的关系和演化变化规律时，必须首先了解和掌握地物的光谱特性，必须首先了解和掌握地物的光谱特性，以及它们空间和时间特性的变以及它们空间和时间特性的变化。
化。
不同地物在不同波段反射率存在着差异。
不同地物在不同波段反射率存在着差异。
不同地物在不同波段反射率存在着差异。
因此，因此，因此，在不同波段的遥感图像上即在不同波段的遥感图像上即呈现出不同的色调。
同类地物的反射光谱是相似的，同类地物的反射光谱是相似的，但随着该地物的内在差异而但随着该地物的内在差异而有所变化。
这种变化是由于多种因素造成的，如物质成分、内部结构、表面光滑程度、颗粒大小、几何形状、风化程度、表面含水量及色泽等差别。
这就是判读识别各种地物的基础和依据。
识别各种地物的基础和依据。
方法（一）直接判定法在卫星图像上直接判定一般是依据其色调标志和图型标志进行直接判定，色调色调（或色彩）（或色彩）（或色彩）标志在卫星图像直接判定中的重要性，标志在卫星图像直接判定中的重要性，标志在卫星图像直接判定中的重要性，对色调分析必须要结合具对色调分析必须要结合具体的图形或图像特征，即“色”要附于一定的“形”上，色调才具有实际意义，才可能判定识别地物。
才可能判定识别地物。
（二）对比分析法对比分析法是对卫星图像不同波段、不同时相的图像进行对比分析，以 及与地面已知资料或实地进行对比。
遥感影像图的目视判读方法作者：石小林来源：《地理教育》2012年第11期遥感影像图是人们利用现代技术装备，在航空器（如飞机）或航天器（如卫星）上，对遥远的地理事物和现象进行感知，即遥感形成的图像，是各种传感器所获信息的产物。
就像生活中拍摄的照片一样，遥感图像可以提取出大量有用的信息。
如水体（河流、湖泊、水库、盐池、鱼塘等）、植被（森林、果园、草地、农作物、沼泽、水生植物等）、土地（农田、林地、居民地、厂矿企事业单位、沙漠、海岸、荒原、道路等）、山地（丘岭、高山、雪山）等。
遥感可以选用不同的波段和不同的遥感仪器，测量范围大，获得资料的速度快、周期短，受地面条件限制少，因而有着广泛的应用领域，在测绘、资源勘探调查、环境动态监测和规划管理决策等方面应用十分广阔。
因此遥感图像是中学地理教材中必要的图像材料，近年来也成为高考地理的命题素材来源。
学生遇到这样的试题，往往感到无所适存，其实教给学生一些遥感影像图判读的最基本方法，这些问题将会迎刃而解，遥感影像图目视判读最基本方法如下。
第一步：读图像名称、比例尺、图例和注记等辅助要素，明确遥感影像图上表示的地理事物和现象的内容和分布等。
第二步：判读图像上地物所反映出的色调、形状、大小、阴影、相关位置、纹理图案以及活动痕迹等。
可以判断图上地理事物的分布特点，运动和发展状况。
如天气预报卫星遥感图上，白色表示云层，绿色表示陆地，蓝色表示海洋。
如果看到图上白色越多，就说明云层越厚，一般情况下雨也就越大。
第三步：直接或间接观察、运用对比分析和综合分析等方法判断遥感影像图上所表现的天气特征、地形地貌、水系水文、植被覆盖、土壤等自然和人类活动各方面地理事物特点和运动变化规律。
下面结合近年来的几则高考实例加以说明。
例1：图1是2010年3月中旬发生在我国的沙尘暴的一幅遥感影像。
图中色调白浅的部分是云层，被卷到控制的是沙尘和陆地表面。
读图1，完成1～3题。
1.该沙尘暴发生地位于：A.副极地低压带B.西风带C.副热带高压带D.东北信风带2.导致该沙尘暴的天气系统是：A.反气旋、冷锋B.反气旋、暖锋C.气旋、冷锋D.气旋、暖锋3.影像中部显示的是该沙尘暴的：A.中心区，沙尘扬升B.边缘区，沙尘扩散C.中心区，沙尘沉降D.边缘区，沙尘沉降解析：根据遥感影像读图步骤：第一步，读图名，“2010年3月中旬发生在我国的沙尘暴的一幅遥感影像”即要求运用我国沙尘暴的形成、分布及影响的知识；第二步，读图像上各地的色调及注记文字可知：图中色调白浅处是云层、色调较深处是沙尘，颜色最深处是陆地表面。
上次课主要内容6.3 混合像元和像元分解Ø了解混合像元，并理解混合像元分解的意义；Ø传统方法的不足及其与子像元分类方法的区别；Ø理解植被覆盖度的二分模型及其计算方法；6.4 遥感图像多阶抽样估算地物面积Ø重点理解多阶抽样估算地物面积的基本思想及其计算方法；补充：目视解译方法和过程1.目视解译方法①直接判读法；②对比分析法；③地理相关分析法；补充：目视解译方法和过程1.目视解译方法：①直接判读法根据解译对象在影像中表现出来的形状和色彩等解译标志直接解译出目标类别。
如图所示，通过云层色彩和形状可以判断台风的位置和移动情况等信息。
补充：目视解译方法和过程1.目视解译方法：②对比分析法由于地物在不同时相、不同波段、不同传感器的影像中的表现形式不同（形状、色彩等解译标志的不同），可以通过比较分析这些影像解译出目标类别。
Ø通过对比多光谱遥感影像在灾害发生前后的形状和色彩，可以判读出山体滑坡的情况。
Ø通过对比火灾前后遥感影像上的色彩变化可以判读出火灾受灾程度和面积等信息。
Ø通过对比SAR影像上色彩和形状的差异可以判读出干旱受灾面积和程度。
Ø通过多波段影像上河流的形状和色彩等解译标志，可以判读出河流的属性和位置。
补充：目视解译方法和过程1.目视解译方法：②对比分析法多光谱遥感影像，台湾新竹区林区灾害前后对比补充：目视解译方法和过程1.目视解译方法：②对比分析法2006年香港大揽郊野公园火灾（左-灾前，右-灾后）补充：目视解译方法和过程1.目视解译方法：②对比分析法通过形状和色彩对比解译出干旱受灾区补充：目视解译方法和过程1.目视解译方法：②对比分析法多波段影像对比解译河流（左为绿色通道、右为近红外通道，右图黑色线条为河流）补充：目视解译方法和过程1.目视解译方法：③地理相关分析法通过地物之间的位置、大小、形状和邻接关系等信息解译目标。
上次课主要内容6.3 混合像元和像元分解Ø了解混合像元，并理解混合像元分解的意义；Ø传统方法的不足及其与子像元分类方法的区别；Ø理解植被覆盖度的二分模型及其计算方法；6.4 遥感图像多阶抽样估算地物面积Ø重点理解多阶抽样估算地物面积的基本思想及其计算方法；补充：目视解译方法和过程1.目视解译方法①直接判读法；②对比分析法；③地理相关分析法；补充：目视解译方法和过程1.目视解译方法：①直接判读法根据解译对象在影像中表现出来的形状和色彩等解译标志直接解译出目标类别。
如图所示，通过云层色彩和形状可以判断台风的位置和移动情况等信息。
补充：目视解译方法和过程1.目视解译方法：②对比分析法由于地物在不同时相、不同波段、不同传感器的影像中的表现形式不同（形状、色彩等解译标志的不同），可以通过比较分析这些影像解译出目标类别。
Ø通过对比多光谱遥感影像在灾害发生前后的形状和色彩，可以判读出山体滑坡的情况。
Ø通过对比火灾前后遥感影像上的色彩变化可以判读出火灾受灾程度和面积等信息。
Ø通过对比SAR影像上色彩和形状的差异可以判读出干旱受灾面积和程度。
Ø通过多波段影像上河流的形状和色彩等解译标志，可以判读出河流的属性和位置。
补充：目视解译方法和过程1.目视解译方法：②对比分析法多光谱遥感影像，台湾新竹区林区灾害前后对比补充：目视解译方法和过程1.目视解译方法：②对比分析法2006年香港大揽郊野公园火灾（左-灾前，右-灾后）补充：目视解译方法和过程1.目视解译方法：②对比分析法通过形状和色彩对比解译出干旱受灾区补充：目视解译方法和过程1.目视解译方法：②对比分析法多波段影像对比解译河流（左为绿色通道、右为近红外通道，右图黑色线条为河流）补充：目视解译方法和过程1.目视解译方法：③地理相关分析法通过地物之间的位置、大小、形状和邻接关系等信息解译目标。
