遥感技术基础课件第五章 遥感图像目视判读

遥感技术基础课件第五章 遥感图像目视判读
52
公园绿化植被
天然草操场
人造草操场
53
热带雨林-云南西双版纳
54
高海拔山地松林-云南香格里拉
55
亚热带混交林-张家界国家森林公园
56
居民地判读
城市居民地的判读特点：房屋稠密，面积 较大，建筑物排列整齐，能判读建筑物的 形状、高度和周边环境。
农村居民地的判读特点：小而分散，有农 田包围，能判读居民地的外形和面积及通 向居民地的道路。
23
其次，遥感数据所对应的地理环境又是一个 复杂的、多要素的、多层次的、具有动态结构和 明显地域差异的开放系统。它在时间和空间上是 不断变化的，因而遥感信息中的各要素是相互关 连、复杂变化的。
24
可以认为遥感图象解译过程是对遥感这一“综合 信息”进行层层分解的过程。这个过程是相当复 杂的，它的难度可以从以下几方面加以说明 。 一是，地物波谱特征是复杂的，它是受多种因素 控制的，本身也是因时因地在变化着。 二是，受地形、地域等自然因素影响，遥感图像 中存在“同物异谱”与“异物同谱”现象。 三是，地物的时空属性和地学规律是错综复杂的， 各要素、各类别之间的关系是多种类型的。
河流判读：界线明显、弯曲自然、宽窄不一的条 带状。能判读流向、河宽、流速、桥梁、码头等 附属物。
湖泊的判读：轮廓明显的形状、色调较暗。能判 读其形状、面积。
海域的判读：浅海海域一般为浅蓝色，深海一般 为深蓝色。能清晰地判读出海岸线、潮侵地带、 高潮、低潮位置。
44
河漫滩涂
黄土地区弯曲河流
侵蚀海岸
建立解译标志：根据影像特征，即形状、大小、 阴影、色调、颜色、纹理、图案、位置和布局建 立起影像和实地目标物之间的对应关系。
33
预解译：运用相关分析方法，根据解译标志对影 像进行解译，勾绘类型界线，标注地物类别，形 成预解译图。

遥感图像处理ppt课件

遥感图像处理ppt课件
10
三，其他光学图像处理
对遥感影像母片作不同的曝光处理可制成影像密度 各不相同的正、负模片(拷贝)。同一地区可以有不同遥 感器，不同波段以及不同时间等各种模片。对不同组 合的相关模片进行处理可获得不同增强效果的新图像。 上述彩色合成即是其中最常用的方法。此外，还常采用 以下几种处理方法。
1 反差增强： 通常是利用高反差的感光材料和冲 洗液作反复拷贝，来扩大原模片中的影像密度差异。 它有利于增强一些低反差的地物影像，突出大的轮廓， 也可使彩色合成获得更丰富的层次，但同时会丢失部分 细节，故处理时要适可而止。
5
假彩色等密度分割：即通过光电仪器将胶片上 不同的密度等级以色彩的变化显示成彩色的图像。这 种仪器通常称彩色等密度分割仪，一般将胶片的影像 密度分割为8、12、24、32，64等级，不同密度级的 色别可在64色内任意选调变换，并在数秒钟内显示在 彩色监视器的屏幕上，通过反复调节变换色彩，选择 最佳的处理结果。
光学处理的仪器和技术手段： 摄影处理、光电处 理和相干光处理等等。
处理方法： 密度分割、彩色合成、边缘增强、反 差增强、光学图像比值、光学变换、光学编码等，其中 最常用的是假彩色等密度分割和假彩色合成。
2
一、光学等密度分割处理
(一)影像密度的概念： 对于黑白胶片，影像密度通常 以胶片透光率(T)倒数的对数表示。
密度分割：任何一幅遥感图像都可以看作是地物电 磁波辐射强度的二维分布函数。对于胶片影像。可用影 像密度值的二维分布来表征，对于像片，则为灰度值的 二维分布。与地形图的等高线相仿，照例可按一幅图像
中密度(或灰度)值的变化 范围，将其划分为若干个 等级，以等值面对影像密 度(或灰度)函数进行分层， 用等值线图来表示图像各 部分的密度(灰度)差异变 化。在遥感图像处理中称 此为密度分割，或密度分 割技术。

遥感图像的判读与应用37页PPT

遥感图像的判读与应用37页PPT

6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
Thank you

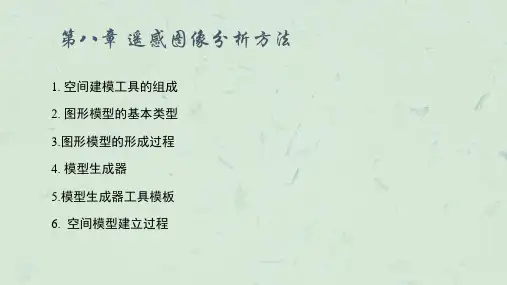

遥感图像的分析方法课件.ppt

遥感图像的分析方法课件.ppt
定义输出图像。
原始影像
Summary操作后影像
3.保存图形模型 4.运行图形模型 5.查看运行结果
图形模型的注释
• 利用工具栏 注释图标 A, 在模型中进行注释。 • 利用Text>Font/ Size/ Style调整文本字体,大小。
Generate a text scrip
文本程序：空间建模语言程序（*.gml）
条件函数Criteria 注 释 Text 释 放 Unlock
Raster：一层或多层img文件。 Scalar:为单一值，常用为权重因子。 Matrix：矩阵用于卷积核，协方差矩阵，特征向量矩阵
等。
Table:一系列量化值或特征值。
条件函数
逐位运算 布尔运算
级乘，求模
6. 空间模型建立过程
技巧。（对零值的处理；数据类型的转化； 中间文件的利用等） 3. 空间模型的链接与移植。
声明: 本讲义内容参照北京师范大学陈云浩老师摄影测量与遥感技术课件， 特表示致谢！
补充一个名词：
直方图匹配 重叠区灰度值取值方法： ①平均值；②最小值；③最大值；④指定一条切割线，切割线两侧的输出值对应 于其邻近图像上的灰度值；⑤线性插值，根据重复覆盖区上像元离两幅邻接图像 的距离确定的权重，进行线性插值，如位于重复覆盖区中间线上的像元取其平均 值，而位于重复覆盖区边界上的像元取其较邻近图像上的灰度值。
反
馈
连接对象 (Connect Objects)
与
调
整
定义函数操作 (Define Function & Operators)
运行模型 (Run Model)
4. 模型生成器
Main → Spatial Modeler → Spatial Modeler 菜单 → Model Maker → Model Maker 视窗与工具面板

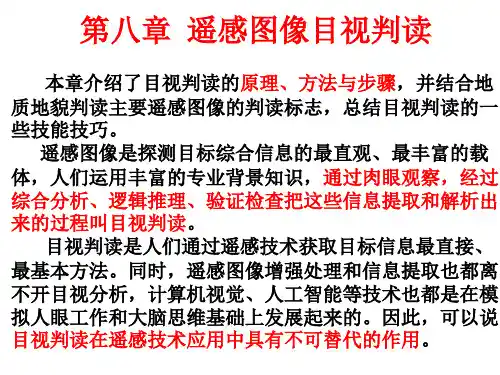

地质大遥感地质学课件08遥感图像目视判读

地质大遥感地质学课件08遥感图像目视判读
利用地质解译标志从遥感图像上，获取地质信息的基本过程称 为地质解译或地质判释。
二、地质解译标志
地质解译标志分直接解译标志和间接解译标志。
直接解译标志指地质体、地质现象本身属性所表现出来的影 像特征标志，如色调、形态大小等；
间接解译标志是指与地质体、地质现象有内在联系的其它地 物所表现出来的影像特征标志，如土壤、植被等。两者解译标 志没有严格的界线，根据解译对象的不同两者可互为转化。下 面介绍的地质解译标志
(一)色调或色彩
色调或色彩是遥感图像上最直观、最重要的解译标志，它是 地物电磁辐射特征的记录。具有不同电磁辐射特征的地物，在 图像上具有不同的色调或色彩。地物的反射(散射)或发射是电磁 波长的函数，任何一地物在不同波段的图像上具有不同的色调， 不同类型的遥感图像色调的物理含义不同，解译的理论依据不 同，在0.4～2.5pm范围内，全色图像、多波段图像上反映了地 物在相应波段的反射率的大小，在热红外宽波段图像、多波段 图像上反映了地物发射能量的大小，在侧视雷达图像上反映了 地物对雷达波束后向散射能力的强弱。
如航空像片立体观察建立的立体模型，利用地形图 校正后的影像图和判读时利用的阴影等。实际上雷达 技术已经实现了三维观测。随着计算机图像处理技术 和相关技术的发展，三维景观图像会很快进入实用阶 段。
理论上地表景观投影到平面的几何形状会按比例 表现在影像模型上，但由于比例尺、分辨率的原因， 在不同的影像上不同尺度的地物几何形状会有不同的 表现形式；由于投影方式、成像系统、地球自转等等 复杂原因形成的各种几何畸变，也会给通过影像几何 性状目视判读造成困难。
影像色调与反射辐射
在光学黑白图像（如黑白航片）上反射率越高，色调越浅。反 射率越低，色调越黑。
在彩色或假彩色合成影像上则需具体分析各种色调对应的波 段或者代表的真正含义。

第九章-遥感图像目视判读ppt课件

第九章-遥感图像目视判读ppt课件
核实解决疑难；检查成果精度；其他 野外工作；
制图；提交成果；
.
9
航空像片的判读
航空像片一般用摄影的方法获得，航高在10km以内的 对流层。 目前常用的航空像片类型为彩色红外像片。 航空像片的比例尺大、分辨率高，常用直接判读法和对 比分析法。 一般依据航片上地物的形状和色彩就可判读地物属性。 航空像片主要应用在城市遥感中。
2.遥感图像地物识别特征有哪些？ 3.影响遥感图像目视解译的因素有哪些？ 4.遥感图像目视解译的标志有哪些？ 5.遥感图像目视解译方法有哪些？基本步
骤是什么？ 6.举例说明遥感图像目视判读过程和方法。
.
24
.
25
实习 卫星图像判读实习
内容：
❖ 判读一幅当地TM彩色合成图像，判读出水体、城镇 居民地、道路等，用ERDAS软件分层解译出各地物 类型；
信息提取的方法有：
❖ 目视判读法：是目前常用的方法。
❖ 计算机分类法：有监督分类、非监督分类、模式识 别、神经网络分类、分形分ቤተ መጻሕፍቲ ባይዱ、模糊分类、人工智 能等数据挖掘技术方法。
.
2
9.1 目视判读原理
一、一般概念与图像判读过程
定义：遥感图像是探测目标地物综合信息的最直观、最丰 富的载体，人们运用丰富的专业背景知识，通过肉眼观察， 经过综合分析、逻辑推理、验证检查把这些信息提取和解 析出来的过程叫目视判读。
综合、逻辑推理法：根据地学规律，分析地物之间的内在必然分 布规律，由某种地物推断出另一种地物的存在及属性。如由植被 类型可推断出土壤的类型，根据建筑密度可判断人口规模等。
地理相关分析法
信息复合法
.
8
二、遥感影像判读步骤
准备工作 室内判读 野外工作

遥感图像的目视判读PPT课件

对变化的地区和原来资料上没有记载的地区进
行判读。
需收集的资料包括历史资料、统计资料、各种
地图及专题图，以及实况测定资料和其它辅助
资料等等。
2021/7/24
51
4.了解图像的来源、性质和质量

什么传感器获取的？什么日期和地点？
哪个波段？比例尺、航高、投影性质?等
等。大多卫星遥感像片上印有各种注记，
可用于10－15m深的湖水和近海的水深探测，
对于描绘浅滩和暗礁很有利
MSS－5波段用于人文方面的判读较有利，如
城市、道路、新建区、采石场，因红色光散射
较小，有这些地物的地区图像反差较好。MSS5对混浊水，如泥沙注入清沏湖水现象显示也
很清楚，还对地貌和地质体的显示较清楚。
2021/7/24
23
布局：某一地物与其他地物的关系。
地物物体之间存在着密切的物质与能量的联
系，依据空间布局可以推断目标地物的属性。
类型：各大类别组成类型。如水系类型、地貌
类型、地质构造类型、土壤类型、土地利用类
型等。
其他：分辨力，比例尺，图象色调平衡和图象
状况等。

2021/7/24
识，分析推断某种地理要素性质、类型、
状况与分布的方法。
2021/7/24
48
二、准备工作
1.
2.
3.
4.
5.
明确任务与要求
训练判读员
收集充足的资料
了解图像的来源、性质和质量
判读仪器和设备
2021/7/24
49
2. 训练判读员


判读员的训练包括判读知识、专业知识
的学习和实践训练两个方面。
上按比例缩小后的相似性记录。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

7.2 景物特征和判读标志
光谱特征及判读标志 空间特征及判读标志 时间特征及判读标志 影响景物特征及判读的因素
7.1.1光谱特征及判读标志
地物的波谱响应曲线与其光谱特性曲线的变化趋 势是一致的。地物在多波段图像上特有的这种波 谱响应就是地物的光谱特征的判读标志。
波谱响应值与地物在该波段内光谱反射亮度的积分值相应
色－－指目标地物在遥感影像上呈现的颜色特 征。包括：灰阶、颜色、亮度等。
形－－指目标地物在遥感影像上表现的形状特 征。包括：形状、纹理、阴影。
位－－指目标地物在遥感影像上的空间位置特 征。包括：绝对位置（坐标），相对位置（相 关布局）。
遥感摄影像片的判读(解译)标志： 是指那些能够用来区分目标物的影像 特征
遥感图像判读
“判读” (Interpretation) ：是对遥感图像 上的各种特征进行综合分析、比较、推理 和判断，最后提取出你所感兴趣的信息。
判读：也称为“解译”、“判译”或“判 释”等。
判读分为目视判读和计算机判断（计算机 自动分类）。
遥感图像判读
目视判读：是一种人工提取信息的方法，使用眼 睛目视观察，借助一些光学仪器或在计算机显示 屏幕上，凭借丰富的解译经验，扎实的专业知识 和手头的相关资料，通过人脑的分析、推理和判 断，提取有用的信息。
直接解译标志
根据地物或现象本身反映的信息特性可以解译目标 物的影像特征，即能够直接反映物体或现象的那些影像 特征称为直接解译标志。 包括：色调、形状、大小、阴影、结构和图案（型）等
7.1.2空间特征及判读标志
形状 大小 图形 阴影 位置 纹理 类型
形状
指各种地物的外形、 轮廓。从高空观测地 面物体形状是在X-Y 平面内的投影
7.1.2 目视解译的生理与心理基础
2）人类心理特点
（1）遥感图像解译过程中，在同一时刻中人 的注意力只集中在一种地物是目标地物，图像 的其余部分则是作为目标地物的背景出现。
（2）目标地物识别时，目视者过去的经验与 知识结构对目标物体的确认具有导向作用。
（3）心理惯性对目标地物的识别具有一定影 响。在观察目标地物的图形结构时，空间分布 比较接近的物体，图形要素容易构1.3 目视解译的认知基础
1）遥感图像知觉形成的客观条件
目视解译遥感图像时，只有在遥感图像上存在 着颜色或者明度的差异时，并且这种差异能为 解译者视觉所区分，才有可能将地物目标与背 景区别开。
2）遥感图像的认知过程
对一个目标的识别是一个复杂的认知过程，往 往需要经历几次反复解译才能得到正确结果。
第七章 遥感图像判读
内容提纲
遥感图像目视判读原理 景物特征和判读标志 目视判读的一般过程和方法 遥感图像目视判读举例 遥感制图
遥感图像中目标地物的特征是地物电磁波的辐射差 异在遥感影像上的反映。
依据遥感图像上的地物特征，识别地物类型、性质 、空间位置、形状、大小等属性的过程叫遥感图像 解译 (信息提取)。
目视解译的重要性
目视解译是信息社会中地学研究和遥感应用的一项基本 技能。
由于目视判读需要的设备少，简单方便，可以随时从遥 感图像中获取许多专题信息，因此是地学工作者研究工 作中必不可少的一项基本功。
目的：获取地物的空间分布特征和数量特征。
7.1 遥感图像目视判读原理
7.1.1 遥感图像目标地物特征
大小
地物的尺寸、面 积、体积在图像 上按比例缩小后 的相似性记录。
大小
图形
自然、人造地物所构成的图形。
?
阴影
由于地物高度的变化，阻挡太阳光照射而产 生的阴影。
阴影
阴影
美国加利福尼 亚机场
这张分辨率为1 米的纽约曼哈顿 的卫星照片，是 2000年6月30日 由空间图像公司 的 IKONOS 卫星 拍摄的。这张图 像是从南方拍摄 的，中间是 110 层高的世界贸易 中心的双塔。
7.1.2空间特征及判读标志
景物的各种几何形态为其空间特征，它与物本的 空间坐标X、Y、Z密切相关，这种空间特征在像 片上也是由不同的色调表现出来。
全色遥感图像中从白到黑的密度比例。色调标志 是识别目标地物的基本依据，依据色调标志，可 以区分目标。
目标地物和背景之间必需存在能被人的视觉所分 辨的色调差异，目标才能被区分。
2001年9月12日 2001年9月15日
位置
地物存在的地点 和所处的环境。
图像上除了地物 所在的位置还与 它所处的背景有 很大的关系。例 如处在阳坡、阴 坡的树，可能长 势不同或品种不 同。
纹理
纹理又称质地, 指遥感图像中目的地物内部色调有规律变化造成的 影像结构。不同物体,在遥感影像上形成不同的纹理质地。
不同物体显然其形状 不同，其形状与物体 本身的性质和形成有 密切关系
形状
QuickBird 影像图
美国加利福尼 亚机场
阿联酋-迪拜机场 1米清晰度 图片尺寸：4374x3853 地理位置：25.2597N，55.3733E
QuickBird 影像图
北京 西站
埃及-金字塔 1M精度 图片尺寸：1777x1453 地理位置：29.9768388889N，31.1304166667E
，可分为直接解译标志和间接解译标志。
7.1.2 目视解译的生理与心理基础
1）人的生理特点
当眼睛观察遥感图像时，图像信息从每只眼睛 的视网膜沿着视神经向上传导。在视神经的交 叉方式刺激下，两个视网膜相应点所引起的神 经冲动，通过同一神经通路传到大脑的皮层枕 叶的视区。
大脑对图像信息加工有三个特点:多级加工,多 通道传输,多层次处理,信息并联与串联结合。 在图像解译时必须注意人的生理特点。
计算机判读（计算机自动分类）：是利用计算机， 通过一定的数字方法（如统计学、图形学、模糊 数学等），来提取有用信息，也称自动解译。
有监督分类、非监督分类、模式识别、神经网络 分类、分形分类、模糊分类、人工智能等数据挖 掘技术方法。
专家系统：未来运用人工智能方法和一些准则， 将专家的知识和经验，在计算机中建立知识库， 模拟人工解译，设计专供遥感图像分析和解译的 推理机。
