如静电电压表

高压静电电压表检规程JJG 494-87Verification Regullation of High Voltage Electrostatic Voltmeter本检定规程经国家计量局于1987年3月9日批准，并自1988年1月9日起施行。

归口单位：国家高电压计量站起草单位：国家高电压计量站本规程技术条文由起草单位负责解释。

本规程主要起草人：潘亮生(国家高电压计量站)王立超(国家高电压计量站)参加起草人：丁晓君(国家高电压计量站)高压静电电压表检定规程本规程适用于测量工频高电压和直流高电压的新生产、使用中和修理后的额定电压高于600V的指示式静电电压表(以下简称静电表)及其附件。

一技术要求1 基本误差1.1 静电表的基本误差在标度尺工作部分的所有分度线上不应超过表1中的规定。

表1基本误差以标度尺工作部分上量限的百分数表示。

1.2 配有分压器作为其附件的静电表，在与其分压器配合后，其基本误差应满足本规程1.1款的要求。

2 变差及零值误差2.1 微型、小型和能耐受机械力作用的静电表，其指示值的变差不应超过其允许的基本误差绝对值的1.5倍。

其他静电表指示值的变差不应超过其基本误差的绝对值。

2.2 静电表的零值误差不应超过如下的规定：2.2.1 能耐受机械力作用的静电表、微型和小型的静电表、标度尺角度大于120°的静电表和张丝式静电表用公式⑴确定允许的零值误差：式中：K--静电表准确度等级的数值；L--标度尺的长度(mm)。

2.2.2 其他静电表为按⑴式确定的数值的一半。

2.3 通过改变电极距离转移量程的0.5级和0.2级的静电表，由于转移量程的操作造成任一个量程读数的分散性(以下简称分散性)不得大于其基本误差绝对值的40%。

3 倾斜误差将静电表自规定的工作位置，按表2所规定的角度向任一方面倾斜，其指标值的改变不应超过表1中的规定值。

指示值改变的表示方法与基本误差表示方法相同。

如静电表上未注明工作位置，则在垂直与水平两个位置都应符合本条要求。

验电器、静电计和电压表广东梅县东山中学物理组王彦武验电器、静电计和电压表是在高中物理电学部分学习中常用到的仪器。

而中学实验室中常用的箔片验电器和静电计结构很相似、静电计和电压表又都有测量电势差的功用，许多学生总是把它们混淆。

本文就这三种仪器的结构原理及主要功能和用途作一些探讨。

一、结构原理辨析1、验电器验电器的主要结构是一根上端带有金属球、下端悬挂两片可以张开和闭合的金属箔片的金属杆。

为了避免气流对箔片的影响，把金属杆和箔片封闭在透明的玻璃瓶中，并且金属杆和瓶之间是绝缘隔开的（如图1）。

而现在中学电学实验室最常见到的箔片验电器（如图2），与图1所示不同的是把作为封闭外壳的玻璃瓶换成了前后镶有玻璃的金属外壳。

当带电体接触或靠近金属小球时，金箔便得到或感应到同种电荷，因同种电荷相斥而张开。

金属箔片张角的大小取决于其所带电荷量的多少，与杆和外壳间电势差无关。

即便是用验电器来比较带电体电势的高低，也是通过带电体传递（或感应）给金属球和金属杆的电荷而使金属箔片张角的大小来定性判定。

并且在使用时验电器的外壳不和其它导体相连或接地，因此，无论验电器的外壳是不是金属，由金属球、金属杆和箔片构成的验电器的主要构件都可以看作一孤立导体。

2、静电计静电计由验电器改进而成。

把验电器的玻璃瓶改为金属盒（前面留一玻璃窗作观察用，后面装标有刻度的毛玻璃），金属箔片改为可绕水平轴灵活转动的金属指针，盒底部有一个可与其它导体相连或接地的接线柱，这样就成了能定量测量电势差的静电计（如图3）。

测量导体间的电势差时，将金属杆和盒上接线柱分别与导体相连，杆与盒间便出现电场，指针表面电荷因受电场力作用（金属杆上同种电荷的斥力及金属盒内壁异种电荷的引力），使指针发生偏转。

被测导体间电势差越大盒内场强越大，指针的偏角也越大。

在测量导体间的电势差或某一导体的电势时，静电计外壳必须和一导体相连或接地，所以，主要用于测量电势差的静电计实质就是一电容很小且固定（金属杆和指针与外壳正对面积很小且不变）的电容器。

防爆型静电电压表一、工作原理静电主要是指不同物体紧密接触并迅速分离，由于两种物体对电子约束能力不同，物体间发生电子转移，从而使物体分别带上不同种电荷的现象。

产生静电的原因既有物体内部原因，又有外界作用。

从而又分成摩擦带电、附着带电、感应带电、极化带电等情况。

本仪器使用大规模集成电路将模拟量转化为数字量在液晶显示器上显示。

二、应用范围可能存在静电的作业有：1)石油、化工、粮食加工、粉末加工、管道输送气体、液体、粉尘等。

2)气体、液体、粉尘的喷射（冲洗、喷漆、泄露）。

3)皮带输送。

4)物料搅拌、混合、过滤等。

5)高速行驶的交通工具。

6)人体静电（行走、脱衣、梳理毛发、用有机溶剂洗衣等）。

在一些具有可燃性气体或粉尘的场所，静电是绝对要禁止的，而静电又往往无法发现和感觉到，对于管道或皮带的输送、物料的搅拌或人体上产生的静电，是我们日常检查的重点之一。

另外，在怀疑是静电火灾时，也需要对怀疑可以产生静电的同类物质进行测量，以便确认产生静电的可能性。

三、静电火灾产生的条件1)现场要有能够产生静电的条件。

2)静电的积累足以产生放电的能量。

3)具有带电体放电的条件如放电对象、放电距离。

4)放电能量大于被引燃物的最小点火能量。

5)放电点周围存在处于爆炸极限范围内的混合性气体或粉尘。

上述静电火灾判定条件中，有的又取决于许多因素，故要分别进行讨论。

四、仪器特性量程：0~±30KV（测量距离2cm）●精度：±10%●分辨率：10V●功耗：≤30mw五、仪器使用方法1)打开电源开关，接通电源；2)距离带电体30cm以上处按调零开关调零，消除感应屏上的静电。

3)将电压表探头由30cm处靠近被测物体规定的距离处，读取电压值（为液晶显示值×10）；4)不要用手去触摸感应屏，以免损坏输入器件。

5)液晶显示器数字暗淡，显示不稳定或测试数据不准确，应检查9V积层电池，当电压低于8.8V或使用半年以上时应更换电池。

静电电压表原理
静电电压表是一种专用仪器，用于测量物体表面的静电电压。

静电电压是指物体表面的电场势能，通常以电压的形式表示。

静电电压表利用两个或多个电极之间的电势差来测量静电电压。

静电电压表的原理基于静电电荷的分布。

当物体带有静电电荷时，其表面会产生电场。

静电电压表通过将一个或多个电极接触到物体表面，利用电极之间的电阻和电流测量电势差。

电势差与静电电压成正比，通过测量电势差可以确定物体表面的静电电压。

静电电压表通常由电极、电路和显示屏组成。

电极是与物体表面接触的部分，可以是金属针或导电塑料等材料。

电路用于测量电势差，通过电路中的电阻和电流计算出电压值并将其显示在显示屏上。

在使用静电电压表时，需要注意以下几点：
1. 尽量选择与物体表面相适应的电极材料，以确保良好的接触性能。

2. 静电电压表应处于地线或接地状态，以避免由于自身带电导致的误差。

3. 静电电压表在测量前应进行校准，以确保测量结果的准确性。

总之，静电电压表通过测量电极之间的电势差来测量物体表面的静电电压，应用于静电电荷的分布分析和相关研究。

常用的电工仪表介绍电工仪表按测量对象不同，分为电流表、电压表、功率表、电能表、绝缘电阻表等；按仪表工作原理的不同分为磁电系、电磁系、电动系、感应系等。

电工仪表常见的表面标记符号如下表所示。

▲电工仪表常见的表面标记符号1、电流表电流表是根据通电导体在磁场中受磁场力的作用而制成的。

电流表是指用来测量交、直流电路中电流的仪表。

在电路图中，电流表的符号为“圈”。

电流值以“安”或“A”为标准单位。

交流电流表主要采用电磁系电表、电动系电表和整流式电表的测量机构。

一般可直接测量微安或毫安数量级的电流，为测更大的电流，电流表应有并联电阻器（又称分流器），主要采用磁电系电表的测量机构。

电流表的外形如下图所示。

▲电流表的外形*注意：1）测量电流时，接线正确，电流表应与被测电路串联。

测量直流电流时，必须注意仪表的极性，应使仪表的极性与被测量的极性一致。

直流电流表和交流电流表区别很大，不能交换测量。

2）测量交流高电压或交流大电流时，必须采用电压互感器和电流互感器。

电压表和电流表的量程应与互感器二次的额定值相符。

一般电压为100V，电流为5A。

3）当电路中的被测量超过仪表的量程时，可采用外附分流器或分压器，要注意其准确度等级应与仪表的准确度等级相符。

2、电压表电压表是测量电压的一种仪器，是用于测量直流电压、交流电压的机械式指示电表，分为直流电压表和交流电压表。

直流电压表主要采用磁电系电表和静电系电表的测量机构。

磁电系电压表由小量程的磁电系电流表与串联电阻器组成，最低量程为十几毫伏。

为了扩大直流电压表量程，可以增大分压器的电阻值。

交流电压表主要采用整流式电表、电磁系电表、电动系电表和静电系电表的测量机构。

大部分电压表都是用小量程电流表与分压器串联而成，也可用几个电阻组成的分压器与测量机构串联而形成多量程电压表。

电压表的外形如下图所示。

▲电压表的外形3、功率表和电能表功率表是测量电功率的仪器。

电功率包括有功功率、无功功率和视在功率。

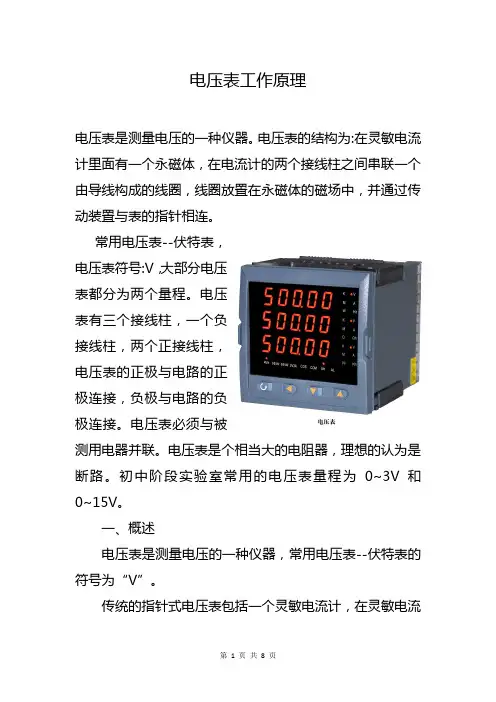

电压表工作原理电压表是测量电压的一种仪器。

电压表的结构为:在灵敏电流计里面有一个永磁体，在电流计的两个接线柱之间串联一个由导线构成的线圈，线圈放置在永磁体的磁场中，并通过传动装置与表的指针相连。

常用电压表--伏特表，电压表符号:V，大部分电压表都分为两个量程。

电压表有三个接线柱，一个负接线柱，两个正接线柱，电压表的正极与电路的正极连接，负极与电路的负极连接。

电压表必须与被测用电器并联。

电压表是个相当大的电阻器，理想的认为是断路。

初中阶段实验室常用的电压表量程为0~3V和0~15V。

一、概述电压表是测量电压的一种仪器，常用电压表--伏特表的符号为“V”。

传统的指针式电压表包括一个灵敏电流计，在灵敏电流计里面有一个永磁体，在电流计的两个接线柱之间串联一个由导线构成的线圈，线圈放置在永磁体的磁场中，并通过传动装置与表的指针相连。

大部分电压表都分为两个量程。

电压表有三个接线柱，一个负接线柱，两个正接线柱，电压表的正极与电路的正极连接，负极与电路的负极连接。

二、工作原理传统的指针式电压表和电流表都是根据一个原理就是电流的磁效应。

电流越大，所产生的磁力越大，表现出的就是电压表上的指针的摆幅越大，电压表内有一个磁铁和一个导线线圈，通过电流后，会使线圈产生磁场，线圈通电后在磁铁的作用下会发生偏转，这就是电流表、电压表的表头部分。

由于电压表要与被测电阻并联，所以如果直接用灵敏电流计当电压表用，表中的电流过大，会烧坏电表，这时需要在电压表的内部电路中串联一个很大的电阻，这样改造后，当电压表再并联在电路中时，由于电阻的作用，加在电表两端的电压绝大部分都被这个串联的电阻分担了，所以通过电表的电流实际上很小，所以就可以正常使用了。

直流电压表的符号要在V下加一个“_”，交流电压表的符号要再V下加一个波浪线“~”。

三、技术参数频响范围10Hz-10MHz 基本精度±2%输入电阻，电容，过载电压1mV-300mV:≥8MΩ≤40pF ≤100V300mV-300V≥8MΩ≤20pF≤600V直流输出电压-1V(逢10量程)一般技术指标工作温度，湿度0℃-40℃≤90%RH电源要求198V-242VAC475Hz-52.5Hz功耗≤6VA尺寸(W×H×D)240mm×140mm×280mm重量约2.5kg四、结构电压表是个大的电阻器，理想的认为是断路。

九年级的物理电压表知识点电压表是物理学中常用的实验仪器，用于测量电路中的电压大小。

在九年级的物理学习中，我们需要了解电压表的工作原理、使用方法以及一些注意事项。

本文将详细介绍这些内容，帮助同学们更好地掌握电压表的知识。

一、电压表的工作原理电压表是利用电流的作用原理测量电压的仪器。

在电压表内部，会有一块微小的电流计，通常称为量程，它可以通过与待测电路中的电阻相连，实现对电路中电压的测量。

当电压表连接在电路中时，电压表的电源提供了一个与电路中电压成比例的电流，电流计通过对这个电流的测量来确定电路中的电压。

二、电压表的使用方法使用电压表测量电路中的电压需要注意以下几个步骤：1. 将电压表的量程选择器旋转到与待测电压相匹配的选项上。

电压表通常有不同的量程，选择合适的量程可以确保测量结果的准确性。

2. 确保电压表与电路正确连接。

一般来说，电压表的正极连接电路的正极，负极连接电路的负极。

这个连接方式可以确保电流按照正确的方向流过电压表。

3. 打开电源开关，使电流通过电路。

这时，电压表会显示电路中的电压数值。

如果电压表的数值较大，可能需要调整量程选择器。

三、电压表的注意事项在使用电压表的过程中，需要注意以下几个方面：1. 选择合适的量程。

量程选择不当会导致电压表读数不精确，或者直接损坏电压表。

2. 避免短路。

短路会导致电流过大，可能引起电压表损坏或者电池过热等危险情况。

因此，在连接电压表时，要确保正负极正确、电压表与电路无短路情况。

3. 避免过压。

过压意味着电压超出了电压表的量程范围，这样会导致电压表的指示数值不准确甚至损坏。

因此，在选择量程时，要根据待测电路的电压范围合理选择。

四、电压表的应用场景电压表在实际应用中有广泛的用途，例如：1. 实验室中的电路实验，电压表被用来测量电路中的电压变化。

2. 家用电器维修，电压表可以帮助检测电器设备是否正常工作以及电压是否稳定。

3. 新能源领域，电压表被用来测量太阳能电池板产生的电压大小。

高压静电电压表检规程JJG 494-87Verification Regullation of High Voltage Electrostatic Voltmeter本检定规程经国家计量局于1987年3月9日批准，并自1988年1月9日起施行。

归口单位：国家高电压计量站起草单位：国家高电压计量站本规程技术条文由起草单位负责解释。

本规程主要起草人：潘亮生(国家高电压计量站)王立超(国家高电压计量站)参加起草人：丁晓君(国家高电压计量站)高压静电电压表检定规程本规程适用于测量工频高电压和直流高电压的新生产、使用中和修理后的额定电压高于600V的指示式静电电压表(以下简称静电表)及其附件。

一技术要求1 基本误差1.1 静电表的基本误差在标度尺工作部分的所有分度线上不应超过表1中的规定。

表1基本误差以标度尺工作部分上量限的百分数表示。

1.2 配有分压器作为其附件的静电表，在与其分压器配合后，其基本误差应满足本规程1.1款的要求。

2 变差及零值误差2.1 微型、小型和能耐受机械力作用的静电表，其指示值的变差不应超过其允许的基本误差绝对值的1.5倍。

其他静电表指示值的变差不应超过其基本误差的绝对值。

2.2 静电表的零值误差不应超过如下的规定：2.2.1 能耐受机械力作用的静电表、微型和小型的静电表、标度尺角度大于120°的静电表和张丝式静电表用公式⑴确定允许的零值误差：式中：K--静电表准确度等级的数值；L--标度尺的长度(mm)。

2.2.2 其他静电表为按⑴式确定的数值的一半。

2.3 通过改变电极距离转移量程的0.5级和0.2级的静电表，由于转移量程的操作造成任一个量程读数的分散性(以下简称分散性)不得大于其基本误差绝对值的40%。

3 倾斜误差将静电表自规定的工作位置，按表2所规定的角度向任一方面倾斜，其指标值的改变不应超过表1中的规定值。

指示值改变的表示方法与基本误差表示方法相同。

如静电表上未注明工作位置，则在垂直与水平两个位置都应符合本条要求。

静电计与电压表浅析曾超一、例析“静电计”与“电压表”在电路中的差异“静电计”与“电压表”尽管构造原理及在电路中的作用差异很大，但是由于都可以用来测电路中的电压，学生往往对它们混淆不清，从而在解题中出现了各种各样的错误，尤其是“静电计”与“电压表”在同一电路中同时出现时，学生更是无所适从。

为此，笔者撰写本文，例析一下二者间的差异，还“静电计”与“电压表”一个本来面目。

静电计和电压表都是测量电势差的仪器,它们可以相互代换使用吗? 静电计的构造如图1,当金属杆和金属壳间有电势差时,杆与壳间便形成一电场,与杆活动的连接着的金属指针在电场力作用下发生偏转,从而显示出这个电势差.这个过程并没有电流通过静电计,因而杆与壳间的电势差不会因有电流通过而变化.中学实验室中的静电计多用于静电实验,静电可产生很高的电压,如几千伏甚至几万伏,所以静电计的量程设计的很高,用摩擦带电的玻璃棒或橡胶棒接触它的金属杆,指针会明显偏转,但用它测低电压如几伏或几百伏,指针几乎不动.用静电计测交流电,即便是高压交流电,由于杆与壳间电场方向变化的频率远远高于指针系统的机械固有频率,指针也是不会偏转的.总之,静电计能测高电压,不能测低电压,能测直流不能测交流.高中物理教材（人教版）在研究影响平行板电容器电容大小的因素时用到了静电计，而课本对静电计的知识介绍得又很少，为了能使学生学好这部分内容，我认为有必要对学生讲清以下几个问题：一、静电计的结构一般中学实验室常用的都是布劳恩静电计（如图1所示）。

它的结构是在一绝缘底座上装一鼓形的金属壳，壳前面是透明玻璃，后面装有带刻度的毛玻璃，在金属壳中安装一金属杆，杆与金属壳绝缘，上端为金属球，下部的水平轴上装有金属指针（可以绕水平轴灵活转动）。

二、静电计的工作原理一个静电计的电容大小由金属壳、金属杆及指针的几何尺寸和它们的相对位置决定。

因指针的转动对静电计电容的影响很小，以至于可忽略不计，因此，一个静电计一旦做好，就可以认为其电容的大小是不变的。

教材上说得比较简单,学生在理解"根据指针所指刻度，可以电容器两极板间的电势差"不易弄清，现分析如下:将静电计的金属球和金属外壳分别与被测量的导体用导线连接，例如分别与平行板电容器的正负极板相连．当电荷停止移动后，静电计的金属杆与外壳之间的电势差，跟平行板电容器两极板间的电势差相等．由于静电计也是一个电容器，其指针所带电荷量跟指针和外壳间的电势差成正比，电势差越大，指针带电荷量越多，张开的角度也越大，所以根据指针所指刻度，可以定量地知道指针与外壳问的电势差，也就知道了平行板电容器两极板间的电势差．由于静电计的电容量很小，所获得的电荷量与平行板电容器原来所带电荷量相比较可以忽略不计，故可认为测量前后平行板电容器所带电荷量基本不变，两板电势差也基本不变．静电计与验电器验电器和静电计是研究静电场特性的两种重要实验仪器，但对这两种仪器在结构和作用方面的异同，多数学生并不清楚，甚至存在一些误解。

例如认为“只要把验电器的金属箔换成金属指针就变成静电计”，对“静电计为什么能测量电势差”、“静电计不能用来测量直流电路的电势差”等问题，有些老师的认识也是模棱两可，说不清楚。

为此，本文对这两种仪器的结构和用途等方面的差异作些必要的辨析。

一、构造上的差异最常用的金箔验电器，它是检验物体是否带电的最简单的仪器，构造如图1a所示。

在玻璃瓶口处有一橡胶塞，塞中插一根金属杆，杆的上端有一金属球，下端悬挂一对金箔（或铝箔）。

当带电体与金属小球接触时，箔片因带同性电荷相排斥而张开。

为了避免气流的影响，金属棒和箔片封闭在一个玻璃瓶中，棒与瓶间有绝缘材料相隔。

高中物理课本上介绍的验电器如图1b，是历史上第一个验电器，是英国的W·吉伯在实验过程中制作的，也是金箔验电器，结构基本上相同。

而静电计是用静电方法测量电势差的仪器。

实验室常用的静电计是布劳恩静电计，如图1c所示。

它的结构是在一绝缘底座上装一鼓形铁壳，铁壳的前面装有透明玻璃，后面装有标有刻度的毛玻璃，在金属壳中绝缘地安装一根金属杆，杆的上端为金属小球，金属杆下部的水平轴上装有金属指针，可绕水平轴灵活转动。

初中物理九年级电压表知识点电压表是一种用来测量电路中电压大小的仪器。

它利用一个电池和一组电阻来制造一个已知电压，并与电路中的待测电压进行比较，从而测量待测电压的大小。

下面将介绍几个与电压表相关的知识点。

1. 电压表的原理电压表原理简单，它是根据欧姆定律来工作的。

根据欧姆定律，电流与电阻成正比，电阻越小，通过电阻的电流越大。

电压表在待测电路中串联一个很大的电阻，因此接口的电流非常小，不会对电路产生影响。

电压表的示数就是通过欧姆定律计算的电压值。

2. 电压表的使用方法在使用电压表时，应首先确定电压表的量程范围。

如果待测电压超过了电压表的量程，将会导致电压表损坏。

然后，将电压表的正负极正确接入待测电路的正负极，注意保持正确的电位差方向。

最后，读取电压表上显示的电压值，并附上单位。

3. 电压表的量程和精度量程是指电压表能够测量的电压范围，通常用伏特（V）作为单位来表示。

常见的电压表量程有2V、5V、10V等。

精度是指电压表的测量误差范围，例如0.1V、0.5V等。

当测量值接近电压表量程的上限或下限时，精度可能会有所降低。

4. 电压表的内部电阻电压表的内部电阻是指电压表本身在测量电压时对电路产生的影响。

理想的电压表应该具有无限大的内部电阻，这样在测量电路时不会对待测电压产生负载影响。

然而实际情况下，电压表的内部电阻并非无限大，而是有限的。

因此，在测量电路中，电压表可能产生一定的负载影响。

5. 电压表与电池的关系电压表利用一个电池来产生已知电压，即标准电压。

电池的电压应与电压表量程相匹配，以确保测量的准确性。

一般情况下，标准电压大约为1.5V，可以使用干电池或充电电池。

在使用电压表时，应定期检查电池的电量，以免电池电量不足导致测量不准确。

总之，电压表是初中物理学习中重要的测量工具之一。

通过学习电压表的原理和使用方法，我们可以准确地测量电路中的电压，并进一步理解电压与电路中其他元件的关系。

同时，了解电压表的量程、精度、内部电阻和与电池的关系，有助于我们更好地使用电压表，使测量结果更加准确可靠。

静电电压表静电电压表是静电测量仪表测量施加电压的两板上的静电力的大小或由该静电力产生的某一极板的偏移（或偏转）该静电力产生的某一极板的偏移（或偏转）来放映所加电压的大小的表计。

用于测量用于电力系统及电气、电子设备制造部门测量工频交流高电压和直流高电压。

静电电压表测量工频高电压时，测得的是电压的有效值。

静电电压表的几种结构静电电压测量仪表有接触式和非接触式，一般接触式静电电压表如FS3静电计的测量精度高些，但只能适用于测量金属体的静电电压或电位，而非接触式测量时勿需同带电体接触，不但能测量金属体的静电，也能测量绝缘体的静电，且对被测量物体影响小。

非接触式静电测量仪主要有振动电容式、直接感应式、旋转叶片式等几种结构。

1、振动电容式这种仪表如EST102振动电容静电计主要由测量探头、交流放大器、振荡器、相敏检波器、显示仪表、调零电源、稳压电源等组成。

探极是一可振动的金属片，由于机械振动，探极与被测带电体之间的电容周期性地变化，于是，在被测带电体静电感应的作用下，在探极上产生一个周期性变化的电压讯号。

因为交流讯号非常微弱，采用高输入阻抗的阻抗变换器接受汛号，经阻抗变换后输入给量程转换器。

交流放大器接受量程转换器的输出讯号，予以放大后还原成直流信号。

振动电容式仪表的探极上的交流讯号决定于被测带电体的电压和探极的振动，不随时间衰减，因此，这种仪表除可用作测量仪表外，还可用作固定接入的监测仪表。

而采用国际先进技术设计的振动电容式仪表还能在有带电粒子或离子如高压放电、离子风消电器产生的环境中稳定工作，也能在尘土较多，湿度较大的环境中稳定工作。

不会像直接感应式仪表那样产生漂移，也没有旋转叶片式仪表那样因电动机转动造成磨损而影响寿命和产生“反常”误差，更不会像集电式仪表测量电压那样对人体产生有害的心理作用和受空气流动的影响。

这种仪表是目前国际上技术先进的静电测量仪表，但成本高因而价格也高。

旋转叶片式这种仪表由测量探头，放大器、显示仪表等环节组成。

验电器、静电计、电压表的作用及应用--定量测量两导体的电势差．将静电计的金属球和金属外壳分别与被测量的导体用导线连接，例如分别与平等板电容器的正负极板相连，当电荷停止移动后静电计的金属杆与外壳之间的电势差跟平行板电容器两极板间的电势差相等，由于静电计也是一个电容器其指针所带电量跟指针和外壳间的电势差成正比，电势差越大，指针带电量越多，张开的角度越大，所以根据指针所指刻度，可以定量地知道指针与外壳间的电势差，也就知道平等板电容器两极板间的电势差，由于静电计的电容量很小，所获得的电量与平行板电容器原来所带电量相比较可以忽略不计，故可认为测量前后平行板电容器所带电量基本不变，两极电势差也基本不变．验电器、静电计、电压表在物理实验研究中的重要作用近年来的高考中很注重关于课堂上演示实验的考查．这方面又以电学实验为多，其中最常用的有：验电器、静电计和电压表，它们之间既有区别又有联系，对它们的专题复习既能巩固静电感应和静电平衡等基本概念和规律，又能培养联系实际、分析问题的能力．下面我们从七个方面，进行分析研究．1、验电器金属箔的张角与哪些因素有关【实验1】取两个完全相同的带有绝缘柄的金属小球A和B，相互接触后，用起电机给它们带电，这样A、B就带有等量同种电荷了，先使A与验电器金属球接触可观察到金属箔张开一角度，如图1所示，再把B球与验电器金属外壳（与地绝缘）接触，可观察到金属箔立即下垂并闭合，如图2所示，如果使A，B带等量异种电荷，即把A、B两金属小球分别与起电机上的两个金属小球接触带电，且A，B同时离开起电机，就可使A、B带等量异种电荷，重做上述实验，金属箔不仅不下垂，反而张角变大，如图3所示．上述实验现象说明，验电器中金属箔是否张开，以及张角大小，除了与金属箔是否带电及带电多少有关外，还与金属杆与外壳之间电势差的大小有关，电势差越大，张角越大，电势差越小张角越小．2、验电器的主要作用（1）检验导体是否带电，将被检验导体与验电器的金属球直接接触或用导线将二者相连，观察验电器金箔是否张开，即可判断导体是否带电，也可让被检验导体不与验电器接触而只靠近其金属球，如果导体是带电的由于静电感应也会使验电器的金属球和金箔上分别感应出异种电荷而使金箔张开．（2）检验导体所带电性：让已经带上正电的验电器的金属球与被检验导体相靠近，如果验电器的金箔张角变大，说明被检验导体带正电，这是由于同性电荷相斥，使验电器金属球上的电荷向金箔转移而使其张角变大，如果验电器的金箔张角变小，说明被检验导体带负电或者不带电，这是由于异性电荷相吸，使金箔上的正电荷向金属球转移而使张角变小，在这种情况下，可让被检验导体靠近已知带上负电的验电器的金属球，若金箔张角变大，可确认被检验导体必带负电．（3）比较不同导体的电势高低：将同一个原来不带电的验电器的金属球分别与带正电的导体A和B先后连接观察金箔张角的大小，张角大时则所连导体的电势高，若两导体均带负电，则张角大时所连导体的电势低，这是因为，带电体传给验电器的电量的多少，其实并不决定带电体所带电量的多少，而是决定于开始未连接时带电体和验电器之间的电势差，开始时验电器不带电我们可以规定它的电势为零，验电器的金属球、金属杆虽然是孤立的导体，但也有确定的电容（当然非常小），当用导线将带电体和金属球连接后，带电体的电荷流向验电器，使验电器的电势逐渐升高（或降低），直到验电器与所连导体的电势相等时，电荷停止流动，显然带电体电势的绝对值越大，传给验电器的电量就越多，金箔张开的角度就越大，因此根据金箔张角的大小，可以定性地比较不同带电体电势的高低，但带电体的电势高，并不等于所带电量多，因此我们不能根据金箔张角的大小来比较不同带电体所带电量的多少，至多可用来比较同一带电导体在哪一次带电量较多．3、静电计为什么可测出带电体的电势和电势差呢？通过实验1我们可以知道，验电器金属箔是否张开，以及张角大小，是由金属杆与外壳之间的电势差决定的，如果把验电器的两个金属箔换成一个固定金属片和一个灵活转动的指针，根据所加电势差和指针偏转角度的大小进行刻度，这样指针每偏转一个角度就表示出金属杆与外壳之间的电势差，这就成为一个可测量电势差的静电计了．4、静电计的主要作用【实验2】测定平行金属板之间的电势差的实验装置如图4所示，将A、B两块带有等量异种电荷的金属板分别与静电计的金属球及外壳接线柱相连，静电计指针偏转，示数即为平行金属板间的电势差，如果像图1那样连接，这时B板与静电计外壳都接地，它们与大地电势相等，A板与大地的电势差也就等于A板与B板的电势差．【实验3】测定带电体的电势的实验装置如图5所示，将静电计的金属球与带电体C 用导线连接上静电计外壳接地，静电计指针偏转示数即表示带电体与大地的电势差，这个差值就是带电体C的电势．静电计也称为指针式验电器这说明它完全具备验电器的各种作用．由于静电计的特殊结构，使得它又具备验电器不能替代的某些作用．（1）定量测量两导体的电势差．将静电计的金属球和金属外壳分别与被测量的导体用导线连接，例如分别与平等板电容器的正负极板相连，当电荷停止移动后静电计的金属杆与外壳之间的电势差跟平行板电容器两极板间的电势差相等，由于静电计也是一个电容器其指针所带电量跟指针和外壳间的电势差成正比，电势差越大，指针带电量越多，张开的角度越大，所以根据指针所指刻度，可以定量地知道指针与外壳间的电势差，也就知道平等板电容器两极板间的电势差，由于静电计的电容量很小，所获得的电量与平行板电容器原来所带电量相比较可以忽略不计，故可认为测量前后平行板电容器所带电量基本不变，两极电势差也基本不变．（2）定量测量某导体的电势．把静电计的外壳接地，金属球和被测导体相连，那么金属指针所指刻度就表示导体和地之间的电势差，取大地电势为零，此读数则可表示该导体的电势．（3）测量直流电路中的电势差．既然静电计本身也是一个电容器，那么把静电计并联在直流电路中电势差不为零的两点时，静电计就会被充电，其指针就应该偏转，但实际上在一般直流电路中，由于电压较小，使静电计所带电量很小，指针的偏转角度几乎觉察不出来，静电计上的刻度一般是以静伏（静电系单位）为单位的，而1静伏=300伏，故一般的直流电压不能使静电计指针有明显偏转，如果静电计接在具有几百、几千甚至几万伏电压的直流电路中，静电计指针就会有明显的偏转，也就可以用静电计来测量某两点间的电压，例如把静电计接在感应圈的副线圈上，指针偏转角度会忽大忽小，说明感应圈输出的是不稳定的脉动电压．5、验电器和静电计可演示的实验根据验电器和静电计的主要作用，可以进行一系列演示实验．（1）用验电器演示导体和绝缘体使两个验电器其中一个带电，箔片张开，用被测物体连接两个验电器的金属球，若原来不带电的验电器的箔片张开，则表明该物体为导体，若原来不带电的验电器的箔片没有张开，则表明该物体为绝缘体．（2）用验电器演示静电感应和感应起电．用验电器连接杆把两个不带电的验电器连接起来，用带电的玻璃棒和橡胶棒靠近一个验电器的金属球，但不接触，由于静电感应，使两个验电器的箔片张开，若移开玻璃棒或橡胶棒，则箔片又都闭合，如果先拆开验电器连杆，再移开玻璃棒或橡胶棒，则箔片都保持原来张角，说明两个验电器上有感应电荷存在．（3）用静电计演示导体表面是等势面把一带有绝缘柄的金属小球用导线与静电计的金属球相连，静电计的外壳接地，然后手持绝缘柄使金属小球沿带电导体的表面移动，会发现静电计指针张角大小保持不变，说明带电导体表面各处电势相等．（4）静电计演示电荷只分布在导体外表面把静电计的金属外壳与其金属球用导线直接相连，无论把带电体靠近还是直接接触静电计的金属球，其内部指针都不会张开，说明带电体在静电计（此时，其外壳与内部金属已成为一个导体）上感应出的电荷或直接传给静电计的电荷只能分布在其外表．（5）演示尖端部分电荷密度较大把静电计（或验电器）的金属球换成近似封闭的金属筒，将一小片锡箔的一端粘牢于胶木棍上，手持胶木棍使铝箔紧贴带电导体的尖端附近，因锡箔可变形，故可使锡箔的曲率与该处相同，然后移开锡箔使其与静电计上方的圆筒内壁接触，使铝箔上的电荷全部传给金属筒，记下静电计张角大小再将铝箔紧贴带电导体的曲率较小处，重复上述过程，可发现静电计指针张开角度较小，说明带电体尖端部分电荷密度较大．6、电压表与静电计在使用中有何不同用电压表测电势差时应与待测部分并联，如图6所示，并联电路具有分流作用，由于电压表内阻很大，所以分得的电流很小，不会使待测电压的数值发生显著变化．电压表可以既方便又准确地测量电势差，但在静电实验中，一般不能用来测量两个带电体（如平行板电容器）的电势差．【实验4】如图7所示，用电压表测电容器已两端电势差，观察到的现象是：电压表指针在接通瞬间偏转一下后，很快又回到零刻度，这是由于已正极板所带正电荷通过电压表内部通路与负极板上所带的等量负电荷很快中和的缘故，所以通过电压表无法准确测出电容器两端的电压，也没有稳定的电压值．在静电实验中，由于带电体一般电压都比较高，容易超过电压表的量超，且物体所带电量少，如用电压表测电势差，物体所带电量就会很快通过电压表内部的通路放完，所以必须使用电阻无穷大的静电计．从工作原理上说，静电计可以代替电压表测量直流电路上的电压，但由于静电计的量程很大，其刻度一般以静电伏特SV为单位（1SV约为300V），当待测电压较小时静电计指针几乎不会偏转，因此，在电压较低的电路中不能用静电计测量电压，所以静电计不能代替电压表．7、用电压表判断电路故障的方法很多同学在用电压表判断电路故障时，显得束手无策或缺乏自信，其主要原因是它们对导致电压表出现各种现象的原因没有一个清晰的认识，其实只要对电压表有无示数的原因有一个清晰的认识，即：“有阻无流”和“有流无阻”这种情况均无电势降落．再结合题中的条件加以分析就会很快查出电路中的故障所在．下面将电压表无示数的原因加以归纳：1电压表两接线柱间含电源部分的电路为断（开）路2电压表两接线柱间含电源部分虽然为通路，但与电压表并联的部分电路出现了短路现象．根据上述原因我们用电压表很容易判断出电路中的故障．。

FS系列静电电压表
一、概述
分压器分为纯电阻分压器、纯电容分压器、阻容分压器，均是根据串联电路阻抗分压原理，即先测量小阻抗的电压，而后根据阻抗关系，换算出整个阻抗的电压。

而静电电压表是直接测量，不存在阻抗分压的情况。

二、特点
1、精度高
AC:1.0% DC:0.5% 。

2、平安可靠
阻容分压器是由高压测量局部和低压显示仪表构成。

工作时高压局部和低压仪表分开，工作平安可靠。

3、读数方便
阻容分压器由高压分压器上端均压罩为高压端，可直接接入被测高压，下端有专用接地端，供接地使用，用专用电缆连接高压分压器和低压显示仪表，并选择相应的电压和量限即可开场测量，读数即为kV数。

4、携带方便
阻容分压器系便携式构造，整机用铝合金包装箱作机壳，使用、携带十分方便。

三、技术参数
☆使用环境温度：0℃～40℃相对湿度：≤80%
☆工作电源 AC220V±10% 50±0.5Hz
☆系列产品参数
四、产品外形尺寸及重量。

物理电压表的知识点总结电压表是一种用来测量电路中电压的仪器，也称为电压计或伏特表。

它是电子测量仪器中的一种，并且是电学测量中最基本的一种仪器。

电压表可以测量直流电压或交流电压，其一般的工作原理是利用电流表和电阻来测量电路中的电压。

在物理学中，电压是指电场力对单位电荷所做的功，通常以伏特（V）为单位。

电压表就是用来测量电路中的电压大小的仪器。

在使用电压表时，一般需要按照正确的方法进行接线，以避免损坏电压表或造成其他不良后果。

下面将针对电压表的知识点进行总结，帮助大家更好地理解和使用电压表。

一、电压表的工作原理电压表是通过测量电路中的电压来显示电压大小的仪器。

电压是电荷的电势差，通常以伏特为单位。

按照欧姆定律，电压与电流和电阻之间的关系可以表示为：V = I * R其中，V为电压，I为电流，R为电阻。

根据这个公式可以看出，电压是电流和电阻的乘积。

因此，电压表可以通过测量电路中的电流和电阻来计算电路中的电压。

电压表的工作原理可以分为两种类型：磁感应式电压表和电子式电压表。

磁感应式电压表是利用感应电流的原理来测量电压，通过电流在磁场中产生的力矩来测量电压大小。

而电子式电压表是利用电子器件（如晶体管、集成电路等）来测量电路中的电压。

二、电压表的类型根据工作原理和测量范围的不同，电压表可以分为不同类型。

常见的电压表类型有：电动式电压表、万用表、数字式电压表等。

1. 电动式电压表电动式电压表是一种利用电磁感应原理测量电压的仪器。

它包括一个电流表和一个磁场，通过测量电流表的指针位置来判断电路中的电压大小。

电动式电压表的测量范围一般比较小，适用于小电压的测量。

2. 万用表万用表是一种多功能的电子测量仪器，可以测量电压、电流、电阻、频率等各种物理量。

它包括电流表、电压表和电阻表等测量功能，是实验室中常用的基本测量仪器。

3. 数字式电压表数字式电压表是一种利用数字显示装置（如LED或LCD）来显示电压大小的电压表。

它具有测量范围广、精度高、易读性好等特点，适用于各种电路中的电压测量。

静电电压表的原理
静电电压表是一种用于测量静电电压的仪器。

它的工作原理基于静电电荷的积聚和分布。

静电电压表实质上是由两个金属电极构成的电容器。

这两个电极之间的空间中填充了介质，通常是空气或真空。

当静电电荷在电容器的两个电极之间积聚时，就会形成一个静电场。

静电场的强弱取决于电荷的量和电极之间的距离。

静电电压表的另一端连接着一个指针或数字显示器，用于显示电压的数值。

当被测电压施加在电容器的电极上时，静电场的强弱会发生变化，进而改变了电容器的电容量。

电容量的变化导致了电荷的积聚和分布的变化，从而产生一个电流。

这个电流通过连接到电压表的电路中并被测量。

静电电压表根据电流的大小和方向来确定电压的数值。

当电流通过电压表的电路时，它会使指针偏转或在数字显示器上显示特定的数值。

通过测量电流的大小和电压表的刻度，可以确定被测电压的数值。

需要注意的是，静电电压表对静电场的测量非常敏感，因此在使用时要尽量避免与其他静电电荷或电场的干扰。
