EST101防爆型静电电压表

静电电压表一、概述本产品是阻容等电位屏蔽分压式高压测量装置。

主要用于脉冲高压,雷电高压,工频高压的测量。

是代替高压静电电压表的首选。

具有操作简便，显示直观，精度高、体积小、重量轻等特点，适应于发电厂、变电站、高压电器设备制造厂和高电压试验室等部门作为高电压测量之理想装备。

本静电电压表通过仪表线与高压测量端相连，可实现远距离清晰读数,使用安全、方便。

该系列交直流静电电压表输入阻抗高，线性度好，采用特殊的屏蔽技术，减少高压对示值的影响，从而实现高稳定度，高线性度。

采用进口填充材料，使结构更小，重量更轻，可靠性更高，内部局部放电量降到最低。

体积小，重量轻，便于携带，为现场工地的检测工作带来极大的便利。

二、技术参数交流测量方式：真有效值测量精度：AC:1.0% DC: 0.5%绝缘介质：干式介质材料环境条件：温度： -25℃～40℃湿度：<85%分压比：1000:1其他技术参数见附录。

三、使用方法1.将静电电压表接地端安全接地。

2.将高压线接在均压球上方，用接线螺旋栓将高压线拧紧。

3.将仪表底座上的输入端插入静电电压表测量端,测量直流时将钮子开关切换到“DC”档,测量交流时将钮子开关切换到“AC”档。

4.所测电压为小于20kV时选择“LOW”档，当超过20kV时请选择“HIGH”档，从而获取更高精度的测试值。

5.打开“Power”开关，选择合适档位，此时静电电压表上将显示“000.0”或“00.00”,此时即可开始测量。

6.待测试完毕后，切断高压，等交直流静电电压表上读数为“000.0”或“00.00”时方才进入现场（交流试验时，仪表会缓慢回零，但高压电源已经没有电了，故在这种情况下请注意交流和直流试验的区别）。

7.在测量直流时，若有滤波电容，应先对滤波电容充分放电，使静电电压表指示的读数为“000.0”时，才可以做相关操作。

8.在使用和保养中，均应注意静电电压表表面的清洁，防止污秽，此仪器应置于干燥处，妥善保管。

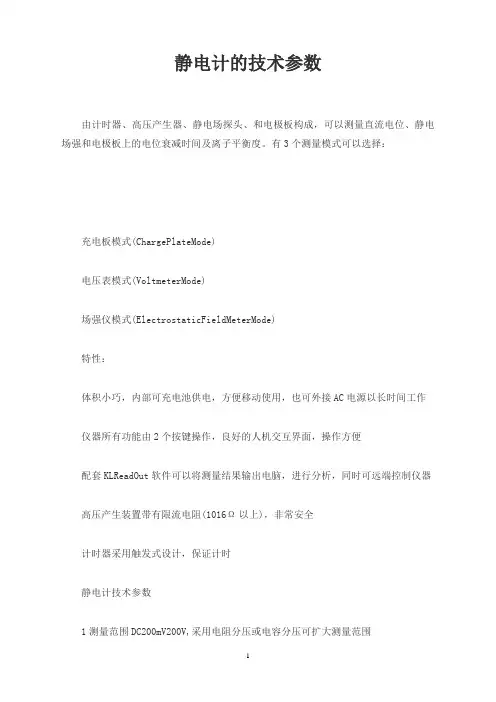

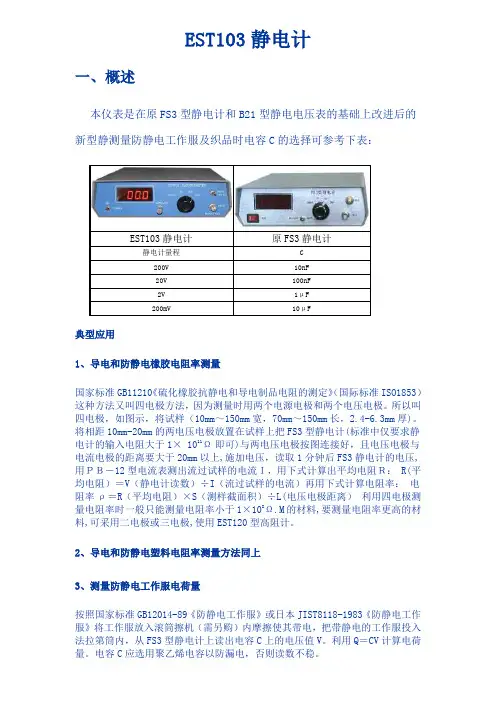

静电计的技术参数
由计时器、高压产生器、静电场探头、和电极板构成，可以测量直流电位、静电场强和电极板上的电位衰减时间及离子平衡度。

有3个测量模式可以选择：
充电板模式(ChargePlateMode)
电压表模式(VoltmeterMode)
场强仪模式(ElectrostaticFieldMeterMode)
特性：
体积小巧，内部可充电池供电，方便移动使用，也可外接AC电源以长时间工作仪器所有功能由2个按键操作，良好的人机交互界面，操作方便
配套KLReadOut软件可以将测量结果输出电脑，进行分析，同时可远端控制仪器高压产生装置带有限流电阻(1016Ω以上)，非常安全
计时器采用触发式设计，保证计时
静电计技术参数
1测量范围DC200mV200V,采用电阻分压或电容分压可扩大测量范围
2准确度0.5读数2字
3输入阻抗11014100T
4漂移时间漂移24小时小于0.5%;温度漂移小于0.05%/ 5电源220VAC50HZ10W
6质量2KG
7尺寸220mm230mm80mm
标签:
静电计。

静电电压表
测量不确定度评定
静电电压表1.0级测量结果不确定度
、校准组成:
1、直流分压器，编号9001数字多用表，型号：34401A
2、电压互感器型号HJ37 0.01级数字多用表，型号：34401A
二、数学模型：
A = X K
A――被测电压量X――数字多用表读数，K――电压比
三、A类不确定度评定：
由直流分压器及数字多用表组成的系统对一台静电电压表（型号Q2-V，编号010 1.0级）进行十次连续测量，数据如下：
平均值：2.9798KV
U A =6.0 X 10-5
四、B类不确定度的评定：
1、上级单位校准给出的不确定度为2.4 X 10-4/2=1.2X 10-4（正态分布K=2）
2、由被校表分辨力引起的不确定度1/ （2X 150X 10）八3=1.9X 10-4
（均匀分布K= 3 ）3、数字多用表测量不确定度4X10-4/・.3=2.3X10-4（均匀分布K=、3 ）
4、直流分压器不确定度为1.0X10-4/；3=5.8X10-4（均匀分布K= 3 ）
5、由于本实验室环境条件，抗电磁能力等均能达到JJG494-2005的要求，因此影响可忽略不计。

6、此类不确定度可计算为：
U B =6.6 X 10-3
五、合成扩展不确定度：
以上U A、U B合成后扩展不确定度：U= 1.3X 10-3（正态分布K=2）。

防爆型静电电压表一、工作原理静电主要是指不同物体紧密接触并迅速分离，由于两种物体对电子约束能力不同，物体间发生电子转移，从而使物体分别带上不同种电荷的现象。

产生静电的原因既有物体内部原因，又有外界作用。

从而又分成摩擦带电、附着带电、感应带电、极化带电等情况。

本仪器使用大规模集成电路将模拟量转化为数字量在液晶显示器上显示。

二、应用范围可能存在静电的作业有：1)石油、化工、粮食加工、粉末加工、管道输送气体、液体、粉尘等。

2)气体、液体、粉尘的喷射（冲洗、喷漆、泄露）。

3)皮带输送。

4)物料搅拌、混合、过滤等。

5)高速行驶的交通工具。

6)人体静电（行走、脱衣、梳理毛发、用有机溶剂洗衣等）。

在一些具有可燃性气体或粉尘的场所，静电是绝对要禁止的，而静电又往往无法发现和感觉到，对于管道或皮带的输送、物料的搅拌或人体上产生的静电，是我们日常检查的重点之一。

另外，在怀疑是静电火灾时，也需要对怀疑可以产生静电的同类物质进行测量，以便确认产生静电的可能性。

三、静电火灾产生的条件1)现场要有能够产生静电的条件。

2)静电的积累足以产生放电的能量。

3)具有带电体放电的条件如放电对象、放电距离。

4)放电能量大于被引燃物的最小点火能量。

5)放电点周围存在处于爆炸极限范围内的混合性气体或粉尘。

上述静电火灾判定条件中，有的又取决于许多因素，故要分别进行讨论。

四、仪器特性量程：0~±30KV（测量距离2cm）●精度：±10%●分辨率：10V●功耗：≤30mw五、仪器使用方法1)打开电源开关，接通电源；2)距离带电体30cm以上处按调零开关调零，消除感应屏上的静电。

3)将电压表探头由30cm处靠近被测物体规定的距离处，读取电压值（为液晶显示值×10）；4)不要用手去触摸感应屏，以免损坏输入器件。

5)液晶显示器数字暗淡，显示不稳定或测试数据不准确，应检查9V积层电池，当电压低于8.8V或使用半年以上时应更换电池。

一﹑ESD常识﹕1. ESD简介﹕ESD(Electro Static Discharge)即” 静电放电”的意思﹐是本世纪中期以来形成的以研究静电的产生与衰减﹑静电放电模型﹑静电放电效应﹐如电流热(火花)效应(如静电引起的着火与爆炸)和电磁效应(如电磁干扰)等的学科。

随着科学技术的飞速发展﹑微电子技术的广泛应用及电磁环境越来越复杂﹐对静电放电的电磁场效应﹐如电磁干扰(EM1)及电磁兼容性(EMC)问题越来越重视。

2. 静电的产生﹕物质是由分子组成﹐分子由原子组成﹐原子由带负电的电子和带正电的质子组成。

在正常状况下，一个原子的质子数与电子数量相同，正负平衡，所以对外表现出不带电的现象。

但是电子环绕于原子核周围，一经外力即脱离轨道，离开原来的原子而侵入其它的原子B，A原子因缺少电子数而带有正电现象，称为阳离子、B原子因增加电子数而呈带负电现象，称为阴离子。

(如图所示﹕)造成不平衡电子分布的原因是电子受外力而脱离轨道，这个外力包含各种能量(如动能、位能、热能、化学能……等)。

------- 常见的静电产生方式有以下几种﹕A “接触分离”起电﹕任何两个不同材质的物体接触后再分离﹐会因外力(如动能﹑位能﹑热能﹑化学能等)作用造成两个物体正负电荷分布不平衡﹐即产生静电。

通常在从一个物体上剥离一张塑料薄膜时就是一种典型的”接触分离”起电﹐在日常生活中脱衣服产生的静电也是”接触分离”起电。

固体﹑液体甚至气体都会因接触分离而带上静电﹔我们的周围环境甚至我们的身上都带有不同程度的静电﹐当静电累积到一定程度时就会发生放电。

------摩擦起电实质上也是接触分离起电。

在日常生活﹐各类物体都可能由于移动或摩擦而产生静电,如工作桌面﹑地板﹑椅子﹑衣服﹑卷宗﹑包装材料﹑流动空气等。

B 感应起电﹕✧当带电物体接近不带电物体时会在不带电的导体的两端分别感应出负电和正电﹔✧当物体Ａ与Ｃ发生放电时会造成Ｃ与Ｂ之间放电﹔✧若Ｃ与Ｂ之间不发生放电，则Ｃ会带上剩余的电荷。

、施工组织设计一、检测目的雷电放电电压高、时间短，整个过程伴随多种物理效应,如:静电感应、高温高热、电磁辐射、光辐射等,这些物理效应的共同作用已严重危害室内弱电设备的安全运行,甚至危及工作人员的安全。

因此，确定一个建筑物防雷装置是否合格应进行防雷检测工作。

二、检测依据：建筑物防雷装置检测技术规范》GB/T21431-2015建筑物防雷设计规范》GB50057-2010建筑物电子信息系统防雷设计规范》GB50343-2012建筑物防雷工程与质量验收规范》GB50601-2010三、检测方法：1、接闪器1.1首次检测时，应查看隐蔽工程记录。

1.2检查接闪器的位置是否正确，焊接固定的焊缝是否饱满吴遗漏，螺栓固定的应备帽等防松零件是否齐全，焊接部分补刷漆是否完整，接闪器截面是否锈蚀1/3以上。

检查接闪带是否平整顺直，固定支架间距是否均匀，固定可靠，接闪带固定支架间距和高度是否符合要求。

检查每个支持件能否承受49N的垂直拉力。

1.3首次检测时，应检查接闪网的网格尺寸是否符合要求。

1.4首次检测时，应用经纬仪和卷尺测量接闪器的高度、长度，建筑物的长、宽、高，并根据建筑物防雷类别应滚球法计算其保护范围。

1.5首次检测时，检测接闪器的材料、规格和尺寸是否符合要求。

1.6检查接闪器上有无附着的其他电气线路。

1.7首次检测时，应检查建筑物的防侧击雷保护措施是否符合规定。

1.8当底层或多层建筑物利用女儿墙内、防水层内或保温层内的钢筋作暗敷接闪器时，要对该建筑物周围的环境进行检查，防止可能发生的混凝土碎块坠落等事故隐患。

除底层和多层建筑物外，其他建筑物不应利用女儿墙内钢筋作为暗敷接闪器。

2、引下线检测2.1首次检测时，应检查引下线隐蔽工程记录。

2.2检查专设引下线位置是否准确，焊接固定的焊缝是否饱满吴遗漏，焊接部分补刷的防锈漆是否完整，专设引下线截面是否腐蚀1/3以上。

检查明敷引下线是否平整顺直、无急弯，卡钉是否分段固定。

如何选择合适的静电测试仪
在一些静电敏感区域，如电子元器件制造，装配间，医药医疗设备厂，印刷厂， 包装生产厂等都需要静电测试仪器，现在静电测试仪的使用越来越广泛了。

那么厂家在购买时如何选择适合的静电测试仪呢？
大致分几个方面：
1. 使用环境。

是否是危险环境？防爆环境使用防爆型静电测试仪，非防爆环境使用
静电测试仪。

如果是狭小环境，可以使用外接探头式静电测试仪。

如EFM122静电测试仪。

2. 所需量程。

普通静电测试仪的量程一般20-60KV ，专业型静电测试仪量程可达到
200KV ，如FRASER 715静电测试仪及EX715防爆静电测试仪。

3. 是否需要输出数据到PC 。

如果需要连接电脑使用，需要使用带输出接口及转换
器的静电测试仪，如EFM023静电场测试仪。

4. 静电测试仪的精度。

普通的静电测试仪精度为10%，专业型的静电测试仪精度<5%.如FRASER 静电测试仪等。

5. 成本。

国产的静电测试仪相对便宜，进口的静电测试仪相对贵一些，但性能优于国产产品。

北京艾尔利达科技。
