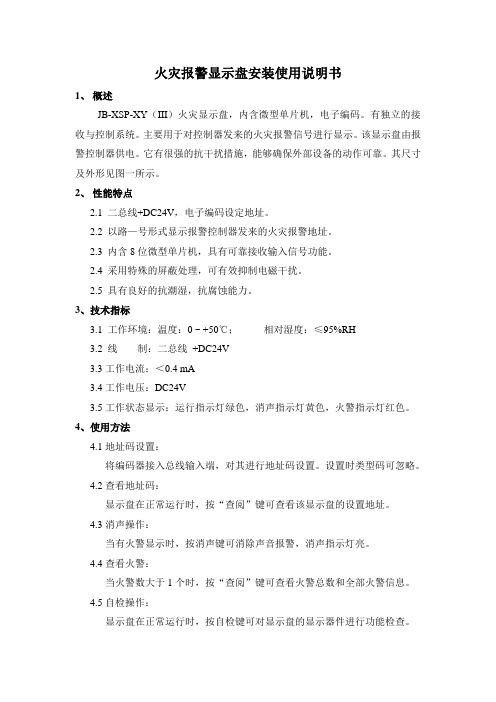

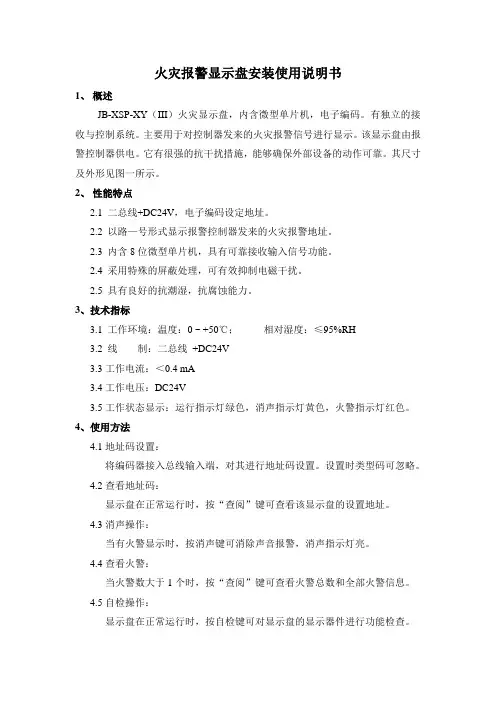

火灾报警显示盘安装使用说明书1、概述JB-XSP-XY（III）火灾显示盘，内含微型单片机，电子编码。

有独立的接收与控制系统。

主要用于对控制器发来的火灾报警信号进行显示。

该显示盘由报警控制器供电。

它有很强的抗干扰措施，能够确保外部设备的动作可靠。

其尺寸及外形见图一所示。

2、性能特点2.1 二总线+DC24V，电子编码设定地址。

2.2 以路—号形式显示报警控制器发来的火灾报警地址。

2.3 内含8位微型单片机，具有可靠接收输入信号功能。

2.4 采用特殊的屏蔽处理，可有效抑制电磁干扰。

2.5 具有良好的抗潮湿，抗腐蚀能力。

3、技术指标3.1 工作环境：温度：0 ~ +50℃；相对湿度：≤95%RH3.2 线制：二总线+DC24V3.3工作电流：＜0.4 mA3.4工作电压：DC24V3.5工作状态显示：运行指示灯绿色，消声指示灯黄色，火警指示灯红色。

4、使用方法4.1地址码设置：将编码器接入总线输入端，对其进行地址码设置。

设置时类型码可忽略。

4.2查看地址码：显示盘在正常运行时，按“查阅”键可查看该显示盘的设置地址。

4.3消声操作：当有火警显示时，按消声键可消除声音报警，消声指示灯亮。

4.4查看火警：当火警数大于1个时，按“查阅”键可查看火警总数和全部火警信息。

4.5自检操作：显示盘在正常运行时，按自检键可对显示盘的显示器件进行功能检查。

5、安装5.1 显示盘有3个安装孔，可用螺钉固定在墙壁上或其他位置。

安装尺寸见图二。

5.2连接导线从进出线孔穿入并如图二所示，与相应端子正确连接。

5.3对布线的要求：总线：采用双色双绞铜导线截面≥1.0平方毫米、耐压≥250V或双芯屏蔽线截面≥0.75平方毫米、耐压≥250V。

连接导线的长度应以总电阻小于20Ω为限，否则应增大导线的线径。

5.4显示盘的输入线应单独穿管，严禁与高压、高频线混穿。

图一：外型尺寸图图二：安装尺寸图。

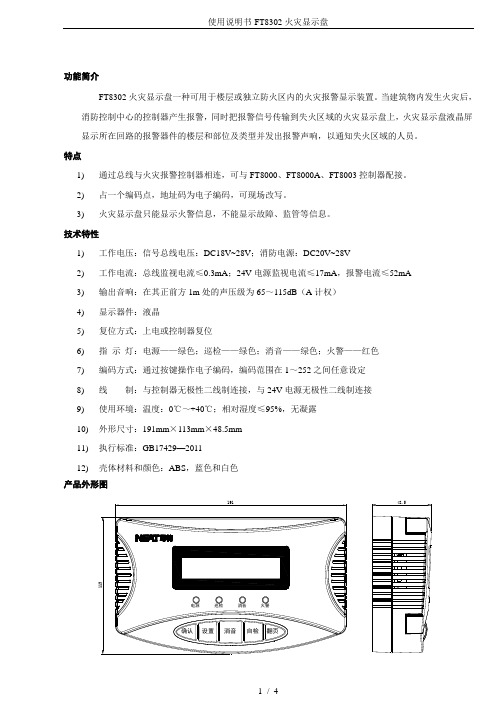

功能简介FT8302火灾显示盘一种可用于楼层或独立防火区内的火灾报警显示装置。

当建筑物内发生火灾后，消防控制中心的控制器产生报警，同时把报警信号传输到失火区域的火灾显示盘上，火灾显示盘液晶屏显示所在回路的报警器件的楼层和部位及类型并发出报警声响，以通知失火区域的人员。

特点1)通过总线与火灾报警控制器相连，可与FT8000、FT8000A、FT8003控制器配接。

2)占一个编码点，地址码为电子编码，可现场改写。

3)火灾显示盘只能显示火警信息，不能显示故障、监管等信息。

技术特性1)工作电压：信号总线电压：DC18V~28V；消防电源：DC20V~28V2)工作电流：总线监视电流≤0.3mA；24V电源监视电流≤17mA，报警电流≤52mA3)输出音响：在其正前方1m处的声压级为65～115dB（A计权）4)显示器件：液晶5)复位方式：上电或控制器复位6)指示灯：电源——绿色；巡检——绿色；消音——绿色；火警——红色7)编码方式：通过按键操作电子编码，编码范围在1～252之间任意设定8)线制：与控制器无极性二线制连接，与24V电源无极性二线制连接9)使用环境：温度：0℃～+40℃；相对湿度≤95%，无凝露10)外形尺寸：191mm×113mm×48.5mm11)执行标准：GB17429—201112)壳体材料和颜色：ABS，蓝色和白色产品外形图图1 外形示意图安装与接线安装前应首先检查外壳是否完好无损，标识是否齐全。

首先将火显主体与底座拔开，将底座固定在预埋盒上，然后按端子标注接线。

总线接入“总线1、总线2”端子（无极性），24伏电源线接入“24V+、-”端子（无极性）。

最后将火显主体对应底座用力按到底。

显示盘端子示意图如图2所示。

图2 端子示意图1)布线要求：总线可选用截面积不小于1.0 mm2的RVS双绞线；24伏电源线可选用截面积不小于1.5mm2的RV导线2)注意事项：安装设备时，请切断电源并确认已安装牢靠且接线准确无误。

一、概述GST-ZF-520Z火灾显示盘（以下简称火灾显示盘）是用单片机设计开发的汉字式火灾显示盘，用来显示已报火警的探测器位置编号及其汉字信息并同时发出声光报警信号。

它通过消防总线与GST200、GST500、GST5000、GSTN1500、GSTN3200、GST1500H、GST5000H、GST9000H 等火灾报警控制器（以下简称火灾报警控制器）相连，处理并显示火灾报警控制器传送过来的数据。

当用一台火灾报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘以取代区域火灾报警控制器。

二、特点火灾显示盘通过消防总线与火灾报警控制器相连，火灾报警控制器每个回路可配接1～242任意地址点的火灾显示盘。

三、技术特性1. 工作电压：总线24V，范围16.5V～28.5V2. 显示容量：999条火警信息3. 显示范围：每屏显示2条火警信息，第一条为首警信息，第二条为循环显示的火警信息；按自检/调显键时，第一条为首警信息，第二条为调显火警信息。

4. 线制：两线制，不分极性5. 功耗电源：静态功耗≤0.05W最大功耗≤0.26W6. 回路带载数量：不超过32个6. 使用环境：温度：0℃～＋40℃相对湿度≤95%，不凝露7. 外形尺寸：180mm×100mm×32mm（不带底座）180mm×100mm×33mm（带底座）8. 外壳防护等级：IP40四、结构特征及工作原理1. 结构特征1.1 火灾显示盘为壁挂式，整机外观如图1所示。

图11.2 火灾显示盘面板如图2所示。

节电/消音自检/调显消音工作火警显示区域图2按键说明：注：需要双键操作时，按照单键操作方法按下两键中间区域即可。

a. “节电/消音”键：在监控状态下，此键功能为“节电”控制，按下此键可实现打开/关闭液晶屏功能；在火警显示状态下，按下此键可实现消音/恢复报警音功能。

b. “自检/调显”键：在监控状态下，此键功能为“自检”；在火警显示状态下，此键功能为“调显”。

一、实习背景随着我国经济的快速发展，煤炭工业作为我国能源的重要支柱，在国民经济中占有举足轻重的地位。

为了深入了解煤矿生产一线的实际工作，提高自身综合素质，我于2021年X月X日至2021年X月X日在XX煤矿进行了为期一个月的实习。

实习期间，我担任了绞车司机这一岗位，亲身参与了煤矿生产工作。

二、实习目的1. 了解煤矿绞车司机的工作职责和操作技能，为今后从事相关工作奠定基础。

2. 掌握煤矿绞车运行原理和故障排除方法，提高安全生产意识。

3. 熟悉煤矿生产环境，增强应对突发事件的能力。

三、实习内容1. 煤矿绞车司机岗位职责（1）负责绞车的操作、维护和保养工作；（2）确保绞车运行安全，遵守各项安全操作规程；（3）负责绞车设备的日常检查和故障排除；（4）协助维修人员处理绞车故障；（5）参与绞车设备的调试和改进工作。

2. 煤矿绞车操作技能（1）熟悉绞车设备的结构、性能和操作方法；（2）掌握绞车操作规程，确保操作安全；（3）根据生产任务，合理调整绞车运行参数；（4）熟练操作绞车，提高生产效率。

3. 煤矿绞车运行原理和故障排除（1）了解绞车设备的运行原理，包括机械传动、液压传动等；（2）掌握绞车设备的故障诊断和排除方法；（3）熟悉绞车设备的维护保养知识，确保设备正常运行。

四、实习过程1. 初入实习单位实习初期，我参加了煤矿绞车司机的岗前培训，学习了绞车操作规程、安全注意事项等。

在师傅的指导下，我对绞车设备进行了初步了解，并开始熟悉绞车操作。

2. 操作实践在师傅的带领下，我逐步掌握了绞车操作技能。

实习期间，我参与了多项生产任务，如提升煤炭、输送物料等。

在操作过程中，我严格遵守操作规程，确保了生产安全。

3. 故障排除在实习过程中，我遇到了一些绞车故障，如电机故障、液压系统故障等。

在师傅的指导下，我学会了如何诊断和排除这些故障，提高了自己的实际操作能力。

4. 总结经验实习期间，我深刻体会到了煤矿绞车司机工作的艰辛与重要性。

火灾显示盘说明书火灾显示盘说明书一、产品概述火灾显示盘是一种用于显示火灾报警系统工作状态和火灾信息的设备。

它可以与火灾报警控制器相连，接收并显示控制器发送的火灾报警信息，同时也可以通过自身的按键和显示屏进行控制和查询。

本说明书旨在向用户提供火灾显示盘的使用说明、注意事项、维护方法等相关信息，以帮助用户正确使用和维护该设备。

二、产品特点1.采用高亮度LED显示屏，显示清晰、直观。

2.具有多种显示模式，可显示火灾报警信息、设备状态信息、故障信息等。

3.具有声音报警功能，可在火灾发生时发出声音提示。

4.具有消音、复位等功能，方便用户操作。

5.采用模块化设计，易于安装和维护。

三、使用方法1.安装与连接火灾显示盘应安装在易于观察和操作的位置，一般安装在墙面或柱子上。

在安装时，应按照说明书的要求正确连接电源线和信号线。

电源线的接线应符合国家电气安装规范，信号线应连接到火灾报警控制器的相应输出端口。

2.开机与关机按下火灾显示盘上的电源开关，即可开机。

开机后，显示屏将显示初始画面。

在初始画面下，可以通过按键进入主菜单，进行各项操作。

关机时，只需再次按下电源开关即可。

3.操作与查询火灾显示盘的操作和查询主要通过按键和显示屏完成。

在初始画面下，按下“菜单”键进入主菜单，然后通过“上”、“下”、“左”、“右”四个方向键选择需要的操作项，按下“确认”键进入相应的子菜单或执行相应的操作。

在子菜单下，可以通过方向键选择需要查询或设置的参数，按下“确认”键即可查询或设置。

在查询或设置完成后，按下“返回”键返回上一级菜单或初始画面。

4.注意事项在使用火灾显示盘时，应注意以下几点：（1）火灾显示盘应安装在干燥、通风、无尘的环境中，避免阳光直射和高温。

（2）在使用过程中，应保持火灾显示盘的清洁和干燥，避免水、灰尘等进入设备内部。

（3）在使用过程中，应避免用力按压按键或用尖锐物品划伤显示屏。

（4）在使用过程中，如果发现异常情况，如显示屏不亮、按键失灵等，应及时联系售后人员进行维修或更换。

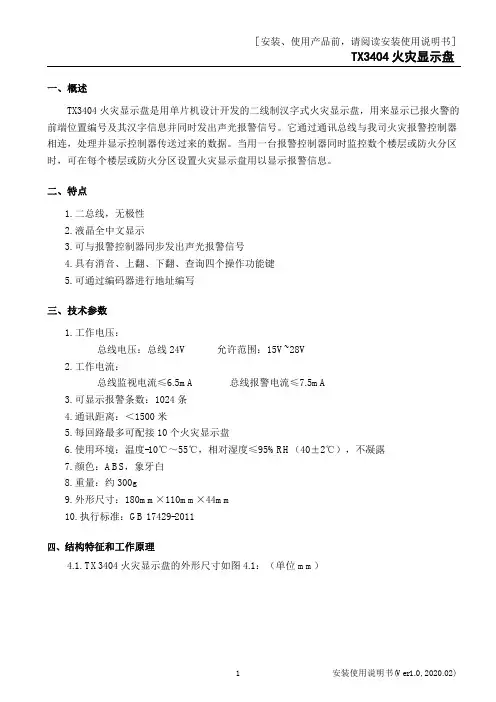

一、概述TX3404火灾显示盘是用单片机设计开发的二线制汉字式火灾显示盘，用来显示已报火警的前端位置编号及其汉字信息并同时发出声光报警信号。

它通过通讯总线与我司火灾报警控制器相连，处理并显示控制器传送过来的数据。

当用一台报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘用以显示报警信息。

二、特点1.二总线，无极性2.液晶全中文显示3.可与报警控制器同步发出声光报警信号4.具有消音、上翻、下翻、查询四个操作功能键5.可通过编码器进行地址编写三、技术参数1.工作电压：总线电压：总线24V允许范围：15V~28V2.工作电流：总线监视电流≤6.5mA总线报警电流≤7.5mA3.可显示报警条数：1024条4.通讯距离：＜1500米5.每回路最多可配接10个火灾显示盘6.使用环境：温度-10℃～55℃，相对湿度≤95%RH（40±2℃），不凝露7.颜色：ABS，象牙白8.重量：约300g9.外形尺寸：180mm×110mm×44mm10.执行标准：GB17429-2011四、结构特征和工作原理4.1.TX3404火灾显示盘的外形尺寸如图4.1：（单位mm）Z1Z2液晶显示屏图4.1外形尺寸图4.2.工作原理本火灾显示盘无需24V 供电线，通过通讯总线供电，回路总线与控制器通讯；采用32位处理器驱动液晶屏显示相应信息；采用16位处理器驱动相应的声光指示。

五、使用与操作5.1.指示灯火灾显示盘正面有四个LED 灯，分别为运行指示灯，消音指示灯，火警指示灯，通讯指示灯。

运行指示灯用于指示火灾显示盘是否正在运行，灯亮表示运行；消音指示灯用于指示火灾显示盘是否处于消音状态，灯亮表示处于消音状态；火警指示灯用于指示火灾显示盘是否有火警信息，灯亮表示有火警；通讯指示灯用于指示火灾显示盘与控制器通讯是否正常，当控制器巡检火灾显示盘时，通讯指示灯闪烁一次。

5.2.键盘操作火灾显示盘有四个按键，分别为消音，查询，上翻，下翻。

一、概述NT9302火灾显示盘一种可用于楼层或独立防火区内的火灾报警显示装置。

当建筑物内发生火灾后，消防控制中心的控制器产生报警，同时把报警信号传输到失火区域的火灾显示盘上，火灾显示盘液晶屏显示报警编号、类型及注释信息并发出报警声响，以通知失火区域的人员。

二、技术特征1、工作电压：总线电压：DC18V~28V2、工作电流：总线监视电流≤2mA 总线报警电流≤5mA3、指示灯：电源指示灯：绿色，总线电源正常时常亮消音指示灯：绿色，人工确认火情后常亮巡检指示灯：绿色，正常通信正常时巡检灯闪亮火警指示灯：红色，收到火警信息后常亮4、编码方式：电子编码，占用一个总线编码点，编码范围在1～252之间任意设定5、线制：二线制，与控制器无极性二线制连接6、输出音响：在其正前方1m处为65~85dB（A计权）7、显示器件：液晶8、使用环境：温度：0℃～40℃，相对湿度≤95%，不结露9、外形尺寸：190mm×130mm×34mm10、壳体材料及颜色：ABS，白色11、执行标准：GB 17429—2011三、结构特征与工作原理1、产品为插拔式结构，外形示意图如下：图1 外形示意图2、工作原理：采用总线为单片机和液晶供电，与火灾报警控制器通讯。

当收到控制器传来的火警信息后，火灾显示盘会根据不同的模式范围来存储、显示火警信息，并启动灯控制和声响输出。

四、安装与调试1、安装前应首先检查外壳是否完好无损，产品标识是否齐全。

2、首先将火灾显示盘外装饰框与主体拔开，将火灾显示盘主体用两只M4自攻螺丝固定在86H50标准预埋接线盒上，然后按端子标注接线。

最后将火灾显示盘外装饰框扣在对应主体上。

3、主体端子示意图如下图所示：图2 端子示意图端子说明：B1、B2接火灾报警控制器总线，无极性。

4、布线要求：总线宜选用截面积不小于1.0mm2双色双绞阻燃或阻燃耐火电线电缆。

注意事项：（1）安装设备时，请切断电源并确认已安装牢靠且接线准确无误。

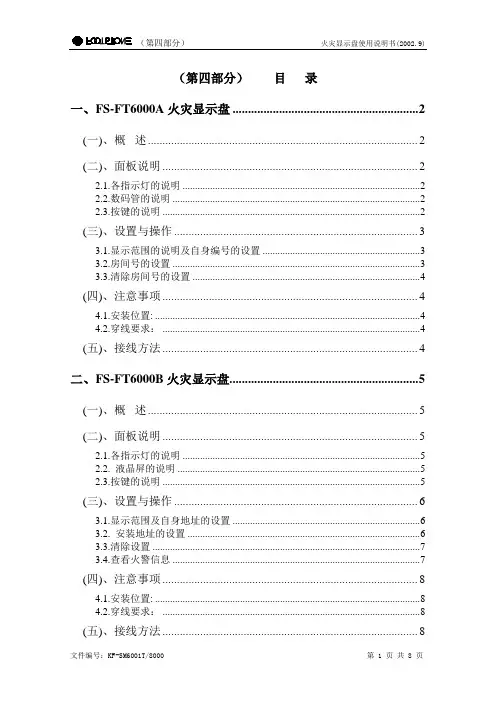

（第四部分）目录一、FS-FT6000A火灾显示盘 (2)(一)、概述 (2)(二)、面板说明 (2)2.1.各指示灯的说明 (2)2.2.数码管的说明 (2)2.3.按键的说明 (2)(三)、设置与操作 (3)3.1.显示范围的说明及自身编号的设置 (3)3.2.房间号的设置 (3)3.3.清除房间号的设置 (4)(四)、注意事项 (4)4.1.安装位置: (4)4.2.穿线要求： (4)(五)、接线方法 (4)二、FS-FT6000B火灾显示盘 (5)(一)、概述 (5)(二)、面板说明 (5)2.1.各指示灯的说明 (5)2.2. 液晶屏的说明 (5)2.3.按键的说明 (5)(三)、设置与操作 (6)3.1.显示范围及自身地址的设置 (6)3.2. 安装地址的设置 (6)3.3.清除设置 (7)3.4.查看火警信息 (7)(四)、注意事项 (8)4.1.安装位置: (8)4.2.穿线要求： (8)(五)、接线方法 (8)文件编号：KF-SM6001T/8000 第 1 页共 8 页一、FS-FT6000A火灾显示盘(一)、概述FS-FT6000A火灾显示盘采用微处理器控制，内含CPU，同探测器一样，占用一个编码地址,可对收到的信息进行判断、分析和处理，并将此火灾显示盘管理的火警地址号或房间号通过数码管显示出来。

最大显示容量为本回路连续的128个地址点。

显示盘的各项技术指标完全符合中华人民共和国国家标准GB17429—1998<<火灾显示盘通用技术条件>>。

(二)、面板说明2.1.各指示灯的说明消声指示灯（绿）：点亮时表示火灾显示盘处于消声状态。

电源指示灯（绿）：点亮时表示火灾显示盘处于工作状态。

火警指示灯（红）：点亮时表示火灾显示盘收到火警信息。

设置指示灯（绿）：点亮时表示火灾显示盘处于设置状态。

巡检指示灯（绿）：点亮时表示火灾显示盘与控制器之间通讯正常。

2.2.数码管的说明FS-FT6000火灾显示盘采用4位数码管显示，正常巡检时，四个数码管滚动显示“8”字，当火灾显示盘所管理的器件发出火灾报警信号时，四位数码管显示火警地址信息。

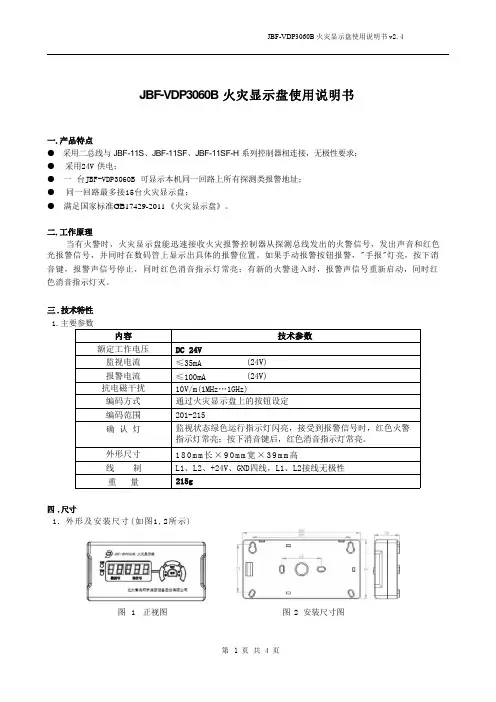

JBF5060型火灾显示盘使用说明书（使用产品前，请仔细阅读使用说明书）青鸟消防股份有限公司一、产品概述JBF5060型火灾显示盘用于对楼层或某个防火区内的火灾报警信息进行重复显示。

当火灾报警控制器产生报警时，火灾报警控制器同时把报警信号传输到对应防火区域的火灾显示盘上，显示盘会显示相关报警信息并发出报警声响。

JBF5060型火灾显示盘的设计、制造和检定符合国标《GB 17429-2011 火灾显示盘》的要求。

二、主要功能⚫可配接JBF-11SF、JBF50系列火灾报警控制器，采用段码式液晶，显示信息丰富，显示效果清晰。

⚫层显采用两线制，直接接于回路线上，编址范围201-215。

⚫可实现本回路、跨回路、跨机报警。

⚫具备日期、时钟显示，并自动与报警主机校时，无需单独设置。

⚫调试时仅需设置本机地址即可，回路号、机器号可自动从主机获得。

⚫采用联动编程形式进行报警点位设置即可，集中调试，简化调试方式，提高调试效率。

⚫层显可自动识别报警类型，仅显示火警信息，消火栓按钮报警、模块联动信息不做显示（输入模块如需显示，需将模块设置为中继模块类型），可自动识别手报类型，无需单独设置。

三、主要参数四、安装与布线 ⚫ 端子L1和L2分别接于回路总线，不区分极性；⚫安装时先将底座固定于86盒，然后将层显盖在底座上即可；五、功能操作 5.1功能界面拓扑图5-1功能界面拓扑图5.2主功能界面主界面有时钟界面、地址界面两种界面如图5-2所示，可通过同时按“∧”、“∨”键进行切换，地址界面格式为“机器号-回路号-地址号”。

(a)时钟界面 （b ）地址界面图5-2主界面2020年01月01日00：0000-00-200在主界面下，按“查询（返回）”键进入密码输入界面图5-3所示，操作“∧”、“∨”键输入数字，按“消音（确认）”键移动光标，光标移动至最右边时按“消音（确认）”键完成密码输入确认。

除火警界面以外，其它操作都需要输入密码，密码分为两级，一级密码为“111”，二级密码为“999”，密码不可修改。

五、功能火灾 报警 显示 功能 当火灾报警控制器发生火灾报警时，火灾显示盘根据预先的设定进行相应的报警信息显示，点亮火警灯并发出报警音。

出现多个火灾报警信息时，后续的火灾信息可通过手动按键进行查询。

液晶汉字显示报警的设备类型、回路地址、时间以及位置描述等信息。

故障 显示 功能 当火灾报警控制器传来火灾探测器、手动火灾报警按钮等故障时，火灾显示盘根据预先的设定进行相应的故障信息显示，点亮故障灯并发出故障音。

出现多个故障信息时，后续的故障信息可通过手动按键进行查询。

液晶汉字显示报警的设备类型、回路地址、时间以及位置描述等信息。

消音 功能 当火灾显示盘发出火灾报警音或故障音后，可通过“消音”键消音；也可通过火灾报警控制器发出的消音命令使火灾显示盘消音。

消音后，消音指示灯亮。

当再有新的报警或故障信息时，重新启动报警音或故障音。

自检 功能为了验证机器的运行状态，可对机器进行自检，进入自检程序后，机器将对显示器、指示灯、音响电路、与报警器通讯地址号依次检查。

六、故障分析与排除系统投入正常运行后，使用单位应根据本身条件定期进行自检等检查，以确保系统安全无故障运行。

一些常见问题如表1。

故障现象 原因分析 排除方法液晶无显示 电源没接或液晶插座接触不良检查系统电源线及电源接线端子和液晶插座自检时指示灯不亮 LED 灯坏 更换LED 按键操作无效 按键接触不良 检查按键 主机报通讯故障 通讯线断 检查接线端子连线七、维护、运输、贮存与质保请严格按产品使用说明书正确安装、操作、维护火灾显示盘。

注意保护设备表面及易损件。

应经常对表面进行清洁。

当设备发生故障时，及时与厂家取得联系进行维修。

用户不可随意拆卸设备及更换部件，以免造成不必要的损失。

可采用陆、水、航空运输方式，避免重压、碰撞、雨淋等； 贮存于干燥、通风、无腐蚀气体仓库中。

探测器保质期12个月（合同日）或18个月（生产日），以更早到达日期为准。

其他按厂家质保规定执行。
