火灾显示盘安装使用说明书
- 格式:docx
- 大小:136.76 KB
- 文档页数:14
火灾报警显示盘安装使用说明书1、概述JB-XSP-XY(III)火灾显示盘,内含微型单片机,电子编码。
有独立的接收与控制系统。
主要用于对控制器发来的火灾报警信号进行显示。
该显示盘由报警控制器供电。
它有很强的抗干扰措施,能够确保外部设备的动作可靠。
其尺寸及外形见图一所示。
2、性能特点2.1 二总线+DC24V,电子编码设定地址。
2.2 以路—号形式显示报警控制器发来的火灾报警地址。
2.3 内含8位微型单片机,具有可靠接收输入信号功能。
2.4 采用特殊的屏蔽处理,可有效抑制电磁干扰。
2.5 具有良好的抗潮湿,抗腐蚀能力。
3、技术指标3.1 工作环境:温度:0 ~ +50℃;相对湿度:≤95%RH3.2 线制:二总线+DC24V3.3工作电流:<0.4 mA3.4工作电压:DC24V3.5工作状态显示:运行指示灯绿色,消声指示灯黄色,火警指示灯红色。
4、使用方法4.1地址码设置:将编码器接入总线输入端,对其进行地址码设置。
设置时类型码可忽略。
4.2查看地址码:显示盘在正常运行时,按“查阅”键可查看该显示盘的设置地址。
4.3消声操作:当有火警显示时,按消声键可消除声音报警,消声指示灯亮。
4.4查看火警:当火警数大于1个时,按“查阅”键可查看火警总数和全部火警信息。
4.5自检操作:显示盘在正常运行时,按自检键可对显示盘的显示器件进行功能检查。
5、安装5.1 显示盘有3个安装孔,可用螺钉固定在墙壁上或其他位置。
安装尺寸见图二。
5.2连接导线从进出线孔穿入并如图二所示,与相应端子正确连接。
5.3对布线的要求:总线:采用双色双绞铜导线截面≥1.0平方毫米、耐压≥250V或双芯屏蔽线截面≥0.75平方毫米、耐压≥250V。
连接导线的长度应以总电阻小于20Ω为限,否则应增大导线的线径。
5.4显示盘的输入线应单独穿管,严禁与高压、高频线混穿。
图一:外型尺寸图图二:安装尺寸图。
一、实习背景随着我国经济的快速发展,煤炭工业作为我国能源的重要支柱,在国民经济中占有举足轻重的地位。
为了深入了解煤矿生产一线的实际工作,提高自身综合素质,我于2021年X月X日至2021年X月X日在XX煤矿进行了为期一个月的实习。
实习期间,我担任了绞车司机这一岗位,亲身参与了煤矿生产工作。
二、实习目的1. 了解煤矿绞车司机的工作职责和操作技能,为今后从事相关工作奠定基础。
2. 掌握煤矿绞车运行原理和故障排除方法,提高安全生产意识。
3. 熟悉煤矿生产环境,增强应对突发事件的能力。
三、实习内容1. 煤矿绞车司机岗位职责(1)负责绞车的操作、维护和保养工作;(2)确保绞车运行安全,遵守各项安全操作规程;(3)负责绞车设备的日常检查和故障排除;(4)协助维修人员处理绞车故障;(5)参与绞车设备的调试和改进工作。
2. 煤矿绞车操作技能(1)熟悉绞车设备的结构、性能和操作方法;(2)掌握绞车操作规程,确保操作安全;(3)根据生产任务,合理调整绞车运行参数;(4)熟练操作绞车,提高生产效率。
3. 煤矿绞车运行原理和故障排除(1)了解绞车设备的运行原理,包括机械传动、液压传动等;(2)掌握绞车设备的故障诊断和排除方法;(3)熟悉绞车设备的维护保养知识,确保设备正常运行。
四、实习过程1. 初入实习单位实习初期,我参加了煤矿绞车司机的岗前培训,学习了绞车操作规程、安全注意事项等。
在师傅的指导下,我对绞车设备进行了初步了解,并开始熟悉绞车操作。
2. 操作实践在师傅的带领下,我逐步掌握了绞车操作技能。
实习期间,我参与了多项生产任务,如提升煤炭、输送物料等。
在操作过程中,我严格遵守操作规程,确保了生产安全。
3. 故障排除在实习过程中,我遇到了一些绞车故障,如电机故障、液压系统故障等。
在师傅的指导下,我学会了如何诊断和排除这些故障,提高了自己的实际操作能力。
4. 总结经验实习期间,我深刻体会到了煤矿绞车司机工作的艰辛与重要性。
火灾显示盘说明书火灾显示盘说明书一、产品概述火灾显示盘是一种用于显示火灾报警系统工作状态和火灾信息的设备。
它可以与火灾报警控制器相连,接收并显示控制器发送的火灾报警信息,同时也可以通过自身的按键和显示屏进行控制和查询。
本说明书旨在向用户提供火灾显示盘的使用说明、注意事项、维护方法等相关信息,以帮助用户正确使用和维护该设备。
二、产品特点1.采用高亮度LED显示屏,显示清晰、直观。
2.具有多种显示模式,可显示火灾报警信息、设备状态信息、故障信息等。
3.具有声音报警功能,可在火灾发生时发出声音提示。
4.具有消音、复位等功能,方便用户操作。
5.采用模块化设计,易于安装和维护。
三、使用方法1.安装与连接火灾显示盘应安装在易于观察和操作的位置,一般安装在墙面或柱子上。
在安装时,应按照说明书的要求正确连接电源线和信号线。
电源线的接线应符合国家电气安装规范,信号线应连接到火灾报警控制器的相应输出端口。
2.开机与关机按下火灾显示盘上的电源开关,即可开机。
开机后,显示屏将显示初始画面。
在初始画面下,可以通过按键进入主菜单,进行各项操作。
关机时,只需再次按下电源开关即可。
3.操作与查询火灾显示盘的操作和查询主要通过按键和显示屏完成。
在初始画面下,按下“菜单”键进入主菜单,然后通过“上”、“下”、“左”、“右”四个方向键选择需要的操作项,按下“确认”键进入相应的子菜单或执行相应的操作。
在子菜单下,可以通过方向键选择需要查询或设置的参数,按下“确认”键即可查询或设置。
在查询或设置完成后,按下“返回”键返回上一级菜单或初始画面。
4.注意事项在使用火灾显示盘时,应注意以下几点:(1)火灾显示盘应安装在干燥、通风、无尘的环境中,避免阳光直射和高温。
(2)在使用过程中,应保持火灾显示盘的清洁和干燥,避免水、灰尘等进入设备内部。
(3)在使用过程中,应避免用力按压按键或用尖锐物品划伤显示屏。
(4)在使用过程中,如果发现异常情况,如显示屏不亮、按键失灵等,应及时联系售后人员进行维修或更换。
一、概述TX3404火灾显示盘是用单片机设计开发的二线制汉字式火灾显示盘,用来显示已报火警的前端位置编号及其汉字信息并同时发出声光报警信号。
它通过通讯总线与我司火灾报警控制器相连,处理并显示控制器传送过来的数据。
当用一台报警控制器同时监控数个楼层或防火分区时,可在每个楼层或防火分区设置火灾显示盘用以显示报警信息。
二、特点1.二总线,无极性2.液晶全中文显示3.可与报警控制器同步发出声光报警信号4.具有消音、上翻、下翻、查询四个操作功能键5.可通过编码器进行地址编写三、技术参数1.工作电压:总线电压:总线24V允许范围:15V~28V2.工作电流:总线监视电流≤6.5mA总线报警电流≤7.5mA3.可显示报警条数:1024条4.通讯距离:<1500米5.每回路最多可配接10个火灾显示盘6.使用环境:温度-10℃~55℃,相对湿度≤95%RH(40±2℃),不凝露7.颜色:ABS,象牙白8.重量:约300g9.外形尺寸:180mm×110mm×44mm10.执行标准:GB17429-2011四、结构特征和工作原理4.1.TX3404火灾显示盘的外形尺寸如图4.1:(单位mm)Z1Z2液晶显示屏图4.1外形尺寸图4.2.工作原理本火灾显示盘无需24V 供电线,通过通讯总线供电,回路总线与控制器通讯;采用32位处理器驱动液晶屏显示相应信息;采用16位处理器驱动相应的声光指示。
五、使用与操作5.1.指示灯火灾显示盘正面有四个LED 灯,分别为运行指示灯,消音指示灯,火警指示灯,通讯指示灯。
运行指示灯用于指示火灾显示盘是否正在运行,灯亮表示运行;消音指示灯用于指示火灾显示盘是否处于消音状态,灯亮表示处于消音状态;火警指示灯用于指示火灾显示盘是否有火警信息,灯亮表示有火警;通讯指示灯用于指示火灾显示盘与控制器通讯是否正常,当控制器巡检火灾显示盘时,通讯指示灯闪烁一次。
5.2.键盘操作火灾显示盘有四个按键,分别为消音,查询,上翻,下翻。
一、概述NT9302火灾显示盘一种可用于楼层或独立防火区内的火灾报警显示装置。
当建筑物内发生火灾后,消防控制中心的控制器产生报警,同时把报警信号传输到失火区域的火灾显示盘上,火灾显示盘液晶屏显示报警编号、类型及注释信息并发出报警声响,以通知失火区域的人员。
二、技术特征1、工作电压:总线电压:DC18V~28V2、工作电流:总线监视电流≤2mA 总线报警电流≤5mA3、指示灯:电源指示灯:绿色,总线电源正常时常亮消音指示灯:绿色,人工确认火情后常亮巡检指示灯:绿色,正常通信正常时巡检灯闪亮火警指示灯:红色,收到火警信息后常亮4、编码方式:电子编码,占用一个总线编码点,编码范围在1~252之间任意设定5、线制:二线制,与控制器无极性二线制连接6、输出音响:在其正前方1m处为65~85dB(A计权)7、显示器件:液晶8、使用环境:温度:0℃~40℃,相对湿度≤95%,不结露9、外形尺寸:190mm×130mm×34mm10、壳体材料及颜色:ABS,白色11、执行标准:GB 17429—2011三、结构特征与工作原理1、产品为插拔式结构,外形示意图如下:图1 外形示意图2、工作原理:采用总线为单片机和液晶供电,与火灾报警控制器通讯。
当收到控制器传来的火警信息后,火灾显示盘会根据不同的模式范围来存储、显示火警信息,并启动灯控制和声响输出。
四、安装与调试1、安装前应首先检查外壳是否完好无损,产品标识是否齐全。
2、首先将火灾显示盘外装饰框与主体拔开,将火灾显示盘主体用两只M4自攻螺丝固定在86H50标准预埋接线盒上,然后按端子标注接线。
最后将火灾显示盘外装饰框扣在对应主体上。
3、主体端子示意图如下图所示:图2 端子示意图端子说明:B1、B2接火灾报警控制器总线,无极性。
4、布线要求:总线宜选用截面积不小于1.0mm2双色双绞阻燃或阻燃耐火电线电缆。
注意事项:(1)安装设备时,请切断电源并确认已安装牢靠且接线准确无误。

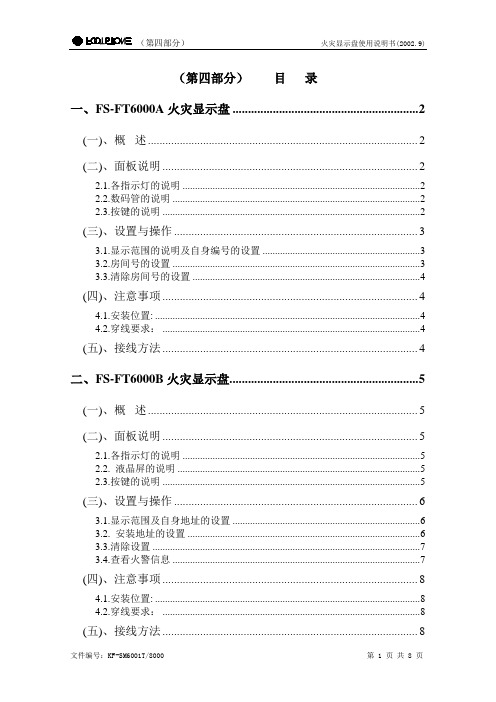

(第四部分)目录一、FS-FT6000A火灾显示盘 (2)(一)、概述 (2)(二)、面板说明 (2)2.1.各指示灯的说明 (2)2.2.数码管的说明 (2)2.3.按键的说明 (2)(三)、设置与操作 (3)3.1.显示范围的说明及自身编号的设置 (3)3.2.房间号的设置 (3)3.3.清除房间号的设置 (4)(四)、注意事项 (4)4.1.安装位置: (4)4.2.穿线要求: (4)(五)、接线方法 (4)二、FS-FT6000B火灾显示盘 (5)(一)、概述 (5)(二)、面板说明 (5)2.1.各指示灯的说明 (5)2.2. 液晶屏的说明 (5)2.3.按键的说明 (5)(三)、设置与操作 (6)3.1.显示范围及自身地址的设置 (6)3.2. 安装地址的设置 (6)3.3.清除设置 (7)3.4.查看火警信息 (7)(四)、注意事项 (8)4.1.安装位置: (8)4.2.穿线要求: (8)(五)、接线方法 (8)文件编号:KF-SM6001T/8000 第 1 页共 8 页一、FS-FT6000A火灾显示盘(一)、概述FS-FT6000A火灾显示盘采用微处理器控制,内含CPU,同探测器一样,占用一个编码地址,可对收到的信息进行判断、分析和处理,并将此火灾显示盘管理的火警地址号或房间号通过数码管显示出来。
最大显示容量为本回路连续的128个地址点。
显示盘的各项技术指标完全符合中华人民共和国国家标准GB17429—1998<<火灾显示盘通用技术条件>>。
(二)、面板说明2.1.各指示灯的说明消声指示灯(绿):点亮时表示火灾显示盘处于消声状态。
电源指示灯(绿):点亮时表示火灾显示盘处于工作状态。
火警指示灯(红):点亮时表示火灾显示盘收到火警信息。
设置指示灯(绿):点亮时表示火灾显示盘处于设置状态。
巡检指示灯(绿):点亮时表示火灾显示盘与控制器之间通讯正常。
2.2.数码管的说明FS-FT6000火灾显示盘采用4位数码管显示,正常巡检时,四个数码管滚动显示“8”字,当火灾显示盘所管理的器件发出火灾报警信号时,四位数码管显示火警地址信息。
JB-YX-252型火灾显示盘 使用说明书JB-YX-252型火灾显示盘是本公司生产的JB-3101型、JB-3102A 型或JB-3208型火灾报警控制器(联动型)(以下统一简称为控制器)的配套设备。
它与控制器的联配情况与JB-YX/96型汉字显示式火灾显示盘的完全相同,所以在工程设计中,直接可以替代JB-YX/96型汉字显示式火灾显示盘。
不同在于它的操作方法与之有所区别。
对JB-3101型、JB-3102A 型控制器来讲,每台控制器最多可带63台系统型JB-YX-252型火灾显示盘,每台JB-YX-252型火灾显示盘最多显示96个探测点。
对JB-3208型控制器来讲,每台控制器最多可带252台系统型JB-YX-252型火灾显示盘,每台JB-YX-252型火灾显示盘最多显示252个探测点。
(层显分系统型和回路型两种。
系统型层显的使用方法与以前的汉字显示式的层显相同。
)一、技术指标:1.工作电压:DC24V 。
(由控制器的外控电源提供)2.监控电流:≤ 5mA 。
(液晶的背景光打开时)3.工作电流:≤ 15mA 。
(报警显示状态时)4.使用环境:温度00C ∼450C , 相对湿度≤95%(400C ±20C )。
5.显示范围:≤ 96点(3101、3102A 控制器适用);≤ 252点(3208控制器适用)。
6.显示方式:显示汉字地址。
(最多由8个汉字组成)7.总线长度:≤ 1500m 。
(采用本厂的通讯协议,由层显回路板带。
)8.外形尺寸:245mm ×160mm ×50mm 。
(安装方式采用壁挂式)9.机壳颜色:象牙白。
二、JB-YX -252型火灾显示盘面板外形图: 退出/消音消音运行火警通讯层显号 0 0 1系统运行正常....JB-YX-252型 火灾显示盘JB-YX-252型 火灾显示盘外形图确认/编程三、基本功能:1.能接收并显示由控制器发给本火灾显示盘火警点的汉字数据信息。
JBF5060型火灾显示盘使用说明书(使用产品前,请仔细阅读使用说明书)青鸟消防股份有限公司一、产品概述JBF5060型火灾显示盘用于对楼层或某个防火区内的火灾报警信息进行重复显示。
当火灾报警控制器产生报警时,火灾报警控制器同时把报警信号传输到对应防火区域的火灾显示盘上,显示盘会显示相关报警信息并发出报警声响。
JBF5060型火灾显示盘的设计、制造和检定符合国标《GB 17429-2011 火灾显示盘》的要求。
二、主要功能⚫可配接JBF-11SF、JBF50系列火灾报警控制器,采用段码式液晶,显示信息丰富,显示效果清晰。
⚫层显采用两线制,直接接于回路线上,编址范围201-215。
⚫可实现本回路、跨回路、跨机报警。
⚫具备日期、时钟显示,并自动与报警主机校时,无需单独设置。
⚫调试时仅需设置本机地址即可,回路号、机器号可自动从主机获得。
⚫采用联动编程形式进行报警点位设置即可,集中调试,简化调试方式,提高调试效率。
⚫层显可自动识别报警类型,仅显示火警信息,消火栓按钮报警、模块联动信息不做显示(输入模块如需显示,需将模块设置为中继模块类型),可自动识别手报类型,无需单独设置。
三、主要参数四、安装与布线 ⚫ 端子L1和L2分别接于回路总线,不区分极性;⚫安装时先将底座固定于86盒,然后将层显盖在底座上即可;五、功能操作 5.1功能界面拓扑图5-1功能界面拓扑图5.2主功能界面主界面有时钟界面、地址界面两种界面如图5-2所示,可通过同时按“∧”、“∨”键进行切换,地址界面格式为“机器号-回路号-地址号”。
(a)时钟界面 (b )地址界面图5-2主界面2020年01月01日00:0000-00-200在主界面下,按“查询(返回)”键进入密码输入界面图5-3所示,操作“∧”、“∨”键输入数字,按“消音(确认)”键移动光标,光标移动至最右边时按“消音(确认)”键完成密码输入确认。
除火警界面以外,其它操作都需要输入密码,密码分为两级,一级密码为“111”,二级密码为“999”,密码不可修改。
五、功能火灾 报警 显示 功能 当火灾报警控制器发生火灾报警时,火灾显示盘根据预先的设定进行相应的报警信息显示,点亮火警灯并发出报警音。
出现多个火灾报警信息时,后续的火灾信息可通过手动按键进行查询。
液晶汉字显示报警的设备类型、回路地址、时间以及位置描述等信息。
故障 显示 功能 当火灾报警控制器传来火灾探测器、手动火灾报警按钮等故障时,火灾显示盘根据预先的设定进行相应的故障信息显示,点亮故障灯并发出故障音。
出现多个故障信息时,后续的故障信息可通过手动按键进行查询。
液晶汉字显示报警的设备类型、回路地址、时间以及位置描述等信息。
消音 功能 当火灾显示盘发出火灾报警音或故障音后,可通过“消音”键消音;也可通过火灾报警控制器发出的消音命令使火灾显示盘消音。
消音后,消音指示灯亮。
当再有新的报警或故障信息时,重新启动报警音或故障音。
自检 功能为了验证机器的运行状态,可对机器进行自检,进入自检程序后,机器将对显示器、指示灯、音响电路、与报警器通讯地址号依次检查。
六、故障分析与排除系统投入正常运行后,使用单位应根据本身条件定期进行自检等检查,以确保系统安全无故障运行。
一些常见问题如表1。
故障现象 原因分析 排除方法液晶无显示 电源没接或液晶插座接触不良检查系统电源线及电源接线端子和液晶插座自检时指示灯不亮 LED 灯坏 更换LED 按键操作无效 按键接触不良 检查按键 主机报通讯故障 通讯线断 检查接线端子连线七、维护、运输、贮存与质保请严格按产品使用说明书正确安装、操作、维护火灾显示盘。
注意保护设备表面及易损件。
应经常对表面进行清洁。
当设备发生故障时,及时与厂家取得联系进行维修。
用户不可随意拆卸设备及更换部件,以免造成不必要的损失。
可采用陆、水、航空运输方式,避免重压、碰撞、雨淋等; 贮存于干燥、通风、无腐蚀气体仓库中。
探测器保质期12个月(合同日)或18个月(生产日),以更早到达日期为准。
其他按厂家质保规定执行。
依爱8051火灾显示盘说明书火灾显示盘与火灾报警控制器配套使用,可接于报警联动总线,用于显示楼层或分区内的火警信息,采用数码管显示,具有声光报警指示,清晰直观。
一、主要性能特点:1. 通过现场编程,可设置为火灾显示盘或重复显示器。
2. 作为火灾显示盘时,可显示相关楼层的火警信息,并发出声、光报警信号,数码管显示报警部件的房间号、回路号和地址。
3. 作为重复显示器是,可显示控制器的全部火警信息,便于在消防控制中心之外对系统进行监视。
4. 电子编码,唯一ID ,在线编址,自动登录。
5. 与报警联动总线直接相连,施工布线方便。
6. 扣合式结构,底板接线,便于使用。
7. 模具注塑,外形美观,结构小巧,安装方便。
8. 外形及安装尺寸二、主要技术指标正面侧面三、安装接线说明1.本显示盘采用壁挂安装,其底边距地面高度不应小于1.5m,可用螺钉进行安装,固定应牢固、端正,安装在轻质墙上时应采取加固措施。
2.显示盘应避开阳光直射,室内无高温、高湿、尘土和腐蚀性气体;不受振动、冲击等影响。
用螺钉将火3.灾显示盘底座通过固定安装孔安装于墙壁上,引线从背后或上、下进线孔中引入,面板扣合在底座上。
4.接线端子位于底座上,穿线孔旁边有4个接线端子,其中S+、S—为总线输入,接入EI系列火灾报警控制器的回路总线;24V、地为DC24V输入电源端子,接主机电源或外设电源。
5.显示盘报警时DC24V电流较大,DC24V电源线应采用RVB双色阻燃软导线,线芯截面积≧1.5mm2。
四、其它说明:6.无火警信息时,数码管全部熄灭;有报警信息时,显示报警点的具体信息,包括房间号、回路号和地址。
7.依爱—2000M控制器单台可带24台火灾显示盘;依爱—2000G/6000T控制器每块回路板可带64台火灾显示盘。
火灾显示盘安装使用说明书12020年4月19日、/. —前言ZF-101 火灾显示盘是用单片机设计开发的数字式火灾显示盘, 用来显示火警探测器部位编号并同时发出声光报警信号。
它经过总线与通用(集中)报警控制器相连, 处理并显示控制器传送过来的数据。
当用一台报警控制器同时监控数个楼层或防火分区时, 可在每个楼层或防火分区设置火灾显示盘以取代区域报警控制器。
本火灾显示盘采用全注塑结构,外形美观, 安装方便。
本手册应由专人负责, 妥善保管, 以备日后查用。
2020 年4 月19 日目录一、概述.......................................... 错误!未定义书签二、主要技术指标.................................. 错误!未定义书签三、主要功能介绍.................................. 错误!未定义书签四、火灾显示盘外观示意图........................... 错误!未定义书签五、火灾显示盘安装方法............................. 错误!未定义书签六、一般操作使用说明............................... 错误!未定义书签1.系统设置.................................... 错误!未定义书签2.开机........................................ 错误!未定义书签3.各功能键的使用.............................. 错误!未定义书签4. 配接GST 火灾自动报警系统.................... 错误!未定义书签5............................................................................................. 配接GST5000火灾自动报警系统............................................ 错误!未定义书签七、故障及维修处理.............................. 错误!未定义书签八、注意事项...................................... 错误!未定义书签一、概述ZF-101 型火灾显示盘是用单片机设计开发的数字式火灾显示盘, 用来显示火警探测器部位编号并同时发出声光报警信号。
它经过总线与通用(集中)报警控制器相连, 处理并显示控制器传送过来的数据。
当用一台报警控制器同时监控数个楼层或防火分区时, 可在每个楼层或防火分区设置火灾显示盘以取2020 年4 月19 日代区域报警控制器。
本火灾显示盘采用全注塑结构,外形美观,安装方便。
二、主要技术指标显示范围:可显示0000〜9999中任意报警编码点。
(配接GST-系统,即配接数码显示火灾报警控制器)000000 00〜999999 99中任意报警编码点。
(配接GST-5000系统,即配接汉字液晶显示火灾报警控制器)显示容量:最多不超过50个报警信息线制:与火灾报警控制器间采用有极性二总线连接,另需两根DC24V电源供电线(不分极性)使用条件:环境温度:—10C〜+ 50°C相对湿度95%(40 2C)电源:采用DC24+纟V电源集中供电静态功耗1W三、主要功能介绍1. 拨码开关可设置本机号、选择显示方式及设置显示盘类型。
2. 在机器紊乱时,可使用复位键复位显示盘,恢复正常工作状态。
3. 机器开机后自动对存储器、指示灯、数码管、声音进行检查,该功能在监控状态下按”自检”键可随时进行。
4•主机发出报警信号后,本机可发出声光报警,并准确显示报警信息,当报警信息多于1条时,按”调显”键可点查报警信息。
5. 配接GST5000系统时,本机设有时钟显示。
6. 本机报火警,发出火警声响时,可用”消音”键消除火警声,并可手动恢复。
下次火警时,声响可再次启动。
7. 本机在监控状态下可经过按”节电”键在节电方式和非节电方式之间转换。
四、火灾显示盘外观示意图1. 火灾显示盘整机外观示意图如下:图1火灾显示盘外观示意图2. 火灾显示盘面板示意图图2火灾显示盘面板示意图自检/调显”键:在监控状态下,此键功能为”自检”;在报警状态下此键功能为”调显””节电/消音”键:在监控状态下,此键为”节电”控制;在报警状态下,此键功能为”消音”fl 「fl图3火灾显示盘对外端子示意图其中,A、B:与火灾报警控制器连接的通讯总线接线端子24V:DC24V供电线端子,不分极性;地:接地线端子。
IHH/ m/图4火灾显示盘设置开关示意图将火灾显示盘顶部的机壳盖打开,可对拔码开关、复位键以及电源开关进行操作。
五、火灾显示盘安装方法ZF-101火灾显示盘分底座及显示盘二部分,采用壁挂式安装,外接线路可直接与显示盘的底座连接,其安装底座示意图如下图5安装底座示意图安装方法:1. 固定底座:(1)在需安装ZF-101火灾显示盘的墙壁相应位置处打两个8的孔,要求两孔中心距离为166mm(2)在孔内塞入8的塑料涨套。
(3)将底座置于墙上,用1?英寸的木螺丝加垫圈后从底座的安装孔处穿出固定在墙上孔内的塑料涨套内。
2. 连线:将由墙内接线盒里引出的导线及火灾显示盘上的连线,分别按照拔插端子旁端子标签的标注连接在拔插端子上。
其中,成正确内、外端子(如内A,外A)在电气上是连接的。
端子上标”内”的接火灾显示盘上的对应端子;端子上标”外”的接接线盒内对应的连接线。
DC24V电源线不分极性。
3. 固定火灾显示盘:将火灾显示盘背面的三个孔对准底座相应的部位,并沿垂直于墙壁的方向用力按压火灾显示盘底座上面的两个小钩弹起。
4. 检验安装是否牢固5.安装示意图见图6图6火灾显示盘安装示意图布线要求:通讯二总线 A 、B 采用RVV 巴2 x 1 . Omm 屏蔽线,屏蔽层与底座 上”外地” 端子相接QC24V 电源供电二总线采用 BV — 2 x 4 . 0mm 线。
六、一般操作使用说明1 . 系统设置根据工程需要可经过拨码开关对系统进行设置 ,方法如下:拨码开关” N1~N6为本机编号设置端:处于ON 为0、OFF 为1。
本机原始编码公式如下:编码号二N1+2X N2+4X N3+8X N4+16X N5+32X N6编码范围:1〜63拨码开关” 7”配接GST 为显示方式设置开关:OFF 只接受并显示本层(或本区)报警探测器二次码(二次码的前2位与本机编码相同)。
ON 接受并显,同时将火灾显示盘向下滑动至示所有报警探测器—次码。
配接GST5000时无意义。
拨码开关” 8”为选择显示盘类型开关:0N为配接GST5000系统;OFF为配接GST系统。
图7所示的设置其意义为:编码号=1+2X 1+4X 1+8X 1 + 16X 1+32X 0 = 3131号火灾显示盘、只显示本层(本地区)报警探测器二次码、配接GST 系统。
图7拨码开关示意图2. 开机在消防室内打开为火灾显示盘供电的电源,然后现场打开复示器电源开关,机器进入自检状态。
自检完毕,机器进入监控状态,工作指示灯亮。
3. 各功能键的使用1. 在监控状态下,按下”自检/调显”键,机器自动对内部存储器和各种显示元件进行检查;在火警状态下,当火警数多于一个时,首先显示首警,10秒后机器开始循环显示报警情况,在此期间按下”自检/调显”键,可按报警顺序点查报警情况。
2. 在监控状态下,按下”节电方式/消音”键,节电灯亮,数字显示区无显示,如有操作或报警将恢复显示;在火警状态下,按下”节电方式/消音”键,即可消除报警声音。
但再次报警时,仍应有声音报警。
4. 配接GST 火灾自动报警系统进入监控状态后, 机器将在后两位显示本机号码。
当监控区内有火警时, 首警灯及火警灯亮, 前四位为首警地址码,后两位为本机号。
10 秒后循环显示报警讯息, 前四位为报警探测器二次码,后两位为报警顺序。
按点查键, 可点查报警信息。
5. 配接GST5000火灾自动报警系统配接GST5000系统区别于配接GST系统的显示有以下几点:正常工作状态, 显示窗内的前两位为本机所属楼层号, 第三位为楼号(由主机设定), 后四位为时间, 秒灯闪亮。
若需查看本机号及本机控制类型, 在正常状态下按自检键, 自检结束后显示盘显示窗内的前两位为本机号, 第三位表示本显示盘的显示方式,显示方式定义如下:0 系统内的所有火警信息均显示;1 只显示本楼所有火警信息;2 只显示本楼本层及上、下层所有火警信息;3 只显示本楼本层所有火警信息;4 ~ 9无意义,保留字,禁用。
报警时, 显示窗显示探测器八位编码, 其中前六位为探测器二次码, 后两位为设备类型。
探测器二次码的前两位为探测器所属楼层号, 第三位为楼号(见VJB-QG-GST500(火灾报警控制器(联动型)安装使用说明书>)。
控制方式需在接入总线后 1 分钟之后起作用。
其余功能与配接GST 系统火灾显示盘相同。
七、故障及维修处理当火灾显示盘与集中报警控制器或通用报警控制器连接时, 控制器开机后将对本机注册(本机打开情况下), 若集中报警器或通用报警控制器能将本机注册上, 表明报警控制器与火灾显示盘间通讯正常;若本机首警显示窗上的号码呈现无规律的连续跳闪, 表明本机与控制器通讯不正常, 可能是火灾显示盘与控制器间的通讯二总线极性接错, 另外通讯二总线线路未按要求穿线或是与强电线路穿入同一管内, 均有可能有此现象发生。
当以上问题解决后, 正常情况下本机号码应有规律的在一段时间内闪动一次, 这表明报警器与火灾显示盘间的信息交换是正常的。
八、注意事项1.在开机前必须检查线路有无问题, 如短路、开路、错接等。
2. 火灾显示盘属于精密电子产品, 需专人管理, 严禁她人随意触动。
3. 严格做好值班记录。
我公司负责本产品的维修, 发现问题及时和我公司维修部联系, 用户不得自行开盖维修。
