火灾显示盘说明书火灾显示盘说明书一、产品概述火灾显示盘是一种用于显示火灾报警系统工作状态和火灾信息的设备。
它可以与火灾报警控制器相连，接收并显示控制器发送的火灾报警信息，同时也可以通过自身的按键和显示屏进行控制和查询。
本说明书旨在向用户提供火灾显示盘的使用说明、注意事项、维护方法等相关信息，以帮助用户正确使用和维护该设备。
二、产品特点1.采用高亮度LED显示屏，显示清晰、直观。
2.具有多种显示模式，可显示火灾报警信息、设备状态信息、故障信息等。
3.具有声音报警功能，可在火灾发生时发出声音提示。
4.具有消音、复位等功能，方便用户操作。
5.采用模块化设计，易于安装和维护。
三、使用方法1.安装与连接火灾显示盘应安装在易于观察和操作的位置，一般安装在墙面或柱子上。
在安装时，应按照说明书的要求正确连接电源线和信号线。
电源线的接线应符合国家电气安装规范，信号线应连接到火灾报警控制器的相应输出端口。
2.开机与关机按下火灾显示盘上的电源开关，即可开机。
开机后，显示屏将显示初始画面。
在初始画面下，可以通过按键进入主菜单，进行各项操作。
关机时，只需再次按下电源开关即可。
3.操作与查询火灾显示盘的操作和查询主要通过按键和显示屏完成。
在初始画面下，按下“菜单”键进入主菜单，然后通过“上”、“下”、“左”、“右”四个方向键选择需要的操作项，按下“确认”键进入相应的子菜单或执行相应的操作。
在子菜单下，可以通过方向键选择需要查询或设置的参数，按下“确认”键即可查询或设置。
在查询或设置完成后，按下“返回”键返回上一级菜单或初始画面。
4.注意事项在使用火灾显示盘时，应注意以下几点：（1）火灾显示盘应安装在干燥、通风、无尘的环境中，避免阳光直射和高温。
（2）在使用过程中，应保持火灾显示盘的清洁和干燥，避免水、灰尘等进入设备内部。
（3）在使用过程中，应避免用力按压按键或用尖锐物品划伤显示屏。
（4）在使用过程中，如果发现异常情况，如显示屏不亮、按键失灵等，应及时联系售后人员进行维修或更换。
一、概述TX3404火灾显示盘是用单片机设计开发的二线制汉字式火灾显示盘，用来显示已报火警的前端位置编号及其汉字信息并同时发出声光报警信号。
它通过通讯总线与我司火灾报警控制器相连，处理并显示控制器传送过来的数据。
当用一台报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘用以显示报警信息。
二、特点1.二总线，无极性2.液晶全中文显示3.可与报警控制器同步发出声光报警信号4.具有消音、上翻、下翻、查询四个操作功能键5.可通过编码器进行地址编写三、技术参数1.工作电压：总线电压：总线24V允许范围：15V~28V2.工作电流：总线监视电流≤6.5mA总线报警电流≤7.5mA3.可显示报警条数：1024条4.通讯距离：＜1500米5.每回路最多可配接10个火灾显示盘6.使用环境：温度-10℃～55℃，相对湿度≤95%RH（40±2℃），不凝露7.颜色：ABS，象牙白8.重量：约300g9.外形尺寸：180mm×110mm×44mm10.执行标准：GB17429-2011四、结构特征和工作原理4.1.TX3404火灾显示盘的外形尺寸如图4.1：（单位mm）Z1Z2液晶显示屏图4.1外形尺寸图4.2.工作原理本火灾显示盘无需24V 供电线，通过通讯总线供电，回路总线与控制器通讯；采用32位处理器驱动液晶屏显示相应信息；采用16位处理器驱动相应的声光指示。
五、使用与操作5.1.指示灯火灾显示盘正面有四个LED 灯，分别为运行指示灯，消音指示灯，火警指示灯，通讯指示灯。
运行指示灯用于指示火灾显示盘是否正在运行，灯亮表示运行；消音指示灯用于指示火灾显示盘是否处于消音状态，灯亮表示处于消音状态；火警指示灯用于指示火灾显示盘是否有火警信息，灯亮表示有火警；通讯指示灯用于指示火灾显示盘与控制器通讯是否正常，当控制器巡检火灾显示盘时，通讯指示灯闪烁一次。
5.2.键盘操作火灾显示盘有四个按键，分别为消音，查询，上翻，下翻。
（第四部分）目录一、FS-FT6000A火灾显示盘 (2)(一)、概述 (2)(二)、面板说明 (2)2.1.各指示灯的说明 (2)2.2.数码管的说明 (2)2.3.按键的说明 (2)(三)、设置与操作 (3)3.1.显示范围的说明及自身编号的设置 (3)3.2.房间号的设置 (3)3.3.清除房间号的设置 (4)(四)、注意事项 (4)4.1.安装位置: (4)4.2.穿线要求： (4)(五)、接线方法 (4)二、FS-FT6000B火灾显示盘 (5)(一)、概述 (5)(二)、面板说明 (5)2.1.各指示灯的说明 (5)2.2. 液晶屏的说明 (5)2.3.按键的说明 (5)(三)、设置与操作 (6)3.1.显示范围及自身地址的设置 (6)3.2. 安装地址的设置 (6)3.3.清除设置 (7)3.4.查看火警信息 (7)(四)、注意事项 (8)4.1.安装位置: (8)4.2.穿线要求： (8)(五)、接线方法 (8)文件编号：KF-SM6001T/8000 第 1 页共 8 页一、FS-FT6000A火灾显示盘(一)、概述FS-FT6000A火灾显示盘采用微处理器控制，内含CPU，同探测器一样，占用一个编码地址,可对收到的信息进行判断、分析和处理，并将此火灾显示盘管理的火警地址号或房间号通过数码管显示出来。
最大显示容量为本回路连续的128个地址点。
显示盘的各项技术指标完全符合中华人民共和国国家标准GB17429—1998<<火灾显示盘通用技术条件>>。
(二)、面板说明2.1.各指示灯的说明消声指示灯（绿）：点亮时表示火灾显示盘处于消声状态。
电源指示灯（绿）：点亮时表示火灾显示盘处于工作状态。
火警指示灯（红）：点亮时表示火灾显示盘收到火警信息。
设置指示灯（绿）：点亮时表示火灾显示盘处于设置状态。
巡检指示灯（绿）：点亮时表示火灾显示盘与控制器之间通讯正常。
2.2.数码管的说明FS-FT6000火灾显示盘采用4位数码管显示，正常巡检时，四个数码管滚动显示“8”字，当火灾显示盘所管理的器件发出火灾报警信号时，四位数码管显示火警地址信息。

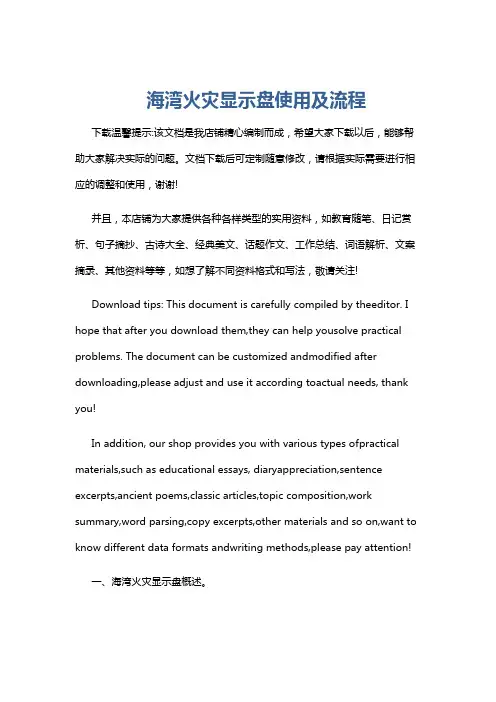

海湾火灾显示盘使用及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、海湾火灾显示盘概述。
海湾火灾显示盘是一种用于显示火灾报警信息的设备，通常安装在建筑物的公共区域，如走廊、楼梯间等。
JBF5060型火灾显示盘使用说明书（使用产品前，请仔细阅读使用说明书）青鸟消防股份有限公司一、产品概述JBF5060型火灾显示盘用于对楼层或某个防火区内的火灾报警信息进行重复显示。
当火灾报警控制器产生报警时，火灾报警控制器同时把报警信号传输到对应防火区域的火灾显示盘上，显示盘会显示相关报警信息并发出报警声响。
JBF5060型火灾显示盘的设计、制造和检定符合国标《GB 17429-2011 火灾显示盘》的要求。
二、主要功能⚫可配接JBF-11SF、JBF50系列火灾报警控制器，采用段码式液晶，显示信息丰富，显示效果清晰。
⚫层显采用两线制，直接接于回路线上，编址范围201-215。
⚫可实现本回路、跨回路、跨机报警。
⚫具备日期、时钟显示，并自动与报警主机校时，无需单独设置。
⚫调试时仅需设置本机地址即可，回路号、机器号可自动从主机获得。
⚫采用联动编程形式进行报警点位设置即可，集中调试，简化调试方式，提高调试效率。
⚫层显可自动识别报警类型，仅显示火警信息，消火栓按钮报警、模块联动信息不做显示（输入模块如需显示，需将模块设置为中继模块类型），可自动识别手报类型，无需单独设置。
三、主要参数四、安装与布线 ⚫ 端子L1和L2分别接于回路总线，不区分极性；⚫安装时先将底座固定于86盒，然后将层显盖在底座上即可；五、功能操作 5.1功能界面拓扑图5-1功能界面拓扑图5.2主功能界面主界面有时钟界面、地址界面两种界面如图5-2所示，可通过同时按“∧”、“∨”键进行切换，地址界面格式为“机器号-回路号-地址号”。
(a)时钟界面 （b ）地址界面图5-2主界面2020年01月01日00：0000-00-200在主界面下，按“查询（返回）”键进入密码输入界面图5-3所示，操作“∧”、“∨”键输入数字，按“消音（确认）”键移动光标，光标移动至最右边时按“消音（确认）”键完成密码输入确认。
除火警界面以外，其它操作都需要输入密码，密码分为两级，一级密码为“111”，二级密码为“999”，密码不可修改。
五、功能火灾 报警 显示 功能 当火灾报警控制器发生火灾报警时，火灾显示盘根据预先的设定进行相应的报警信息显示，点亮火警灯并发出报警音。
出现多个火灾报警信息时，后续的火灾信息可通过手动按键进行查询。
液晶汉字显示报警的设备类型、回路地址、时间以及位置描述等信息。
故障 显示 功能 当火灾报警控制器传来火灾探测器、手动火灾报警按钮等故障时，火灾显示盘根据预先的设定进行相应的故障信息显示，点亮故障灯并发出故障音。
出现多个故障信息时，后续的故障信息可通过手动按键进行查询。
液晶汉字显示报警的设备类型、回路地址、时间以及位置描述等信息。
消音 功能 当火灾显示盘发出火灾报警音或故障音后，可通过“消音”键消音；也可通过火灾报警控制器发出的消音命令使火灾显示盘消音。
消音后，消音指示灯亮。
当再有新的报警或故障信息时，重新启动报警音或故障音。
自检 功能为了验证机器的运行状态，可对机器进行自检，进入自检程序后，机器将对显示器、指示灯、音响电路、与报警器通讯地址号依次检查。
六、故障分析与排除系统投入正常运行后，使用单位应根据本身条件定期进行自检等检查，以确保系统安全无故障运行。
一些常见问题如表1。
故障现象 原因分析 排除方法液晶无显示 电源没接或液晶插座接触不良检查系统电源线及电源接线端子和液晶插座自检时指示灯不亮 LED 灯坏 更换LED 按键操作无效 按键接触不良 检查按键 主机报通讯故障 通讯线断 检查接线端子连线七、维护、运输、贮存与质保请严格按产品使用说明书正确安装、操作、维护火灾显示盘。
注意保护设备表面及易损件。
应经常对表面进行清洁。
当设备发生故障时，及时与厂家取得联系进行维修。
用户不可随意拆卸设备及更换部件，以免造成不必要的损失。
可采用陆、水、航空运输方式，避免重压、碰撞、雨淋等； 贮存于干燥、通风、无腐蚀气体仓库中。
探测器保质期12个月（合同日）或18个月（生产日），以更早到达日期为准。
其他按厂家质保规定执行。
火灾显示盘说明书篇一：火灾显示盘使用说明书1. 概述火灾显示盘是和我公司生产的火灾报警控制器配套使用的船用火灾显示设备，用于在远离火灾报警控制器的地方重复显示火灾报警系统火警和故障信息。
该火灾显示盘以ARM7为中心微处理器，利用CAN总线和火灾报警控制器进行远距离通讯。
整个电路技术先进、功耗低、通用性强、性能稳定可靠、操作简单。
系统线制少，安装、布线、维修、开通都很方便。
适用于各种船舶的火灾报警系统工程。
2. 结构特征与工作原理火灾显示盘机箱为壁挂式和嵌入式结构，安装方便，采用液晶屏显示汉字或英文，箱体采用金属壳体，面板上采用覆盖薄膜面板工艺，外型美观。
火灾显示盘以串行通讯方式接收火灾报警控制器发来的数据，对数据进行实时处理，完成故障、火警信息显示及声光报警功能。
火灾显示盘除硬件抗干扰措施外，还有软件抗干扰措施，因此具有较强的抗干扰能力。
火灾显示盘的原理框图见图2-1。
图2-1 火灾显示盘原理框图3. 技术要求3.1环境条件3.1.1 正常大气条件环境温度 15～35 ℃相对湿度 45%～75%气压 86～106kPa 3.1.2 额定环境条件环境温度 0～40℃相对湿度90%～95%(40±2℃)电源DC24±3V 3.2．功耗（平均值）监控电流报警电流IP20（嵌入式） IP44（壁挂式）3.4.基本功能火灾显示盘是重复显示火灾报警信息的单元，和火灾报警控制器配套使用。
火灾报警控制器通过编程可以划分防火分区，火灾显示盘连接到火灾报警控制器通讯总线和电源输出线上，显示对应防火分区的故障和火警信息。
4 材质、尺寸及重量4.1 材质火灾显示盘采用金属机壳，表面经喷涂处理。
4.2 外形尺寸火灾显示盘采用壁挂式结构和嵌入式结构。
用户根据现场情况选用不同的结构形式。
4.2.1 壁挂式结构壁挂式结构产品，外形尺寸 297（长）× 175（宽）×89（厚）,单位：mm。
火灾显示盘安装使用说明概述一.概述 (2)二.要紧技术指标 (2)三.要紧功能介绍 (2)四.汉字液晶显示火灾显示盘外观示意图 (2)五. 火灾显示盘安装方法 (4)六.通常操作使用说明 (5)1．开机 (5)2．液晶清晰度调节 (5)3．一次码设置 (5)4．各功能键的使用 (5)5．配接GST5000系列火灾报警操纵器 (5)七.故障及维修处理 (6)八. 注意事项 (6)一. 概述ZF-500型汉字液晶显示火灾显示盘是用单片机设计开发的汉字式火灾显示盘，用来显示已报火警的探测器位置编号及其汉字信息并同时发出声光报警信号。
它通过通讯总线与GST5000系列火灾报警操纵器相连，处理并显示操纵器传送过来的数据。
当用一台报警操纵器同时监控数个楼层或者防火分区时，可在每个楼层或者防火分区设置火灾显示盘以取代区域报警操纵器。
二. 要紧技术指标✧显示范围：每屏显示4条火警信息,后续报警信息可循环显示✧显示容量：最多不超过126条火警信息✧线制：与火灾报警操纵器使用有极性二总线连接，另需两根电源线分别为D C24V电源供电线，不分极性。
✧使用条件：环境温度：－10℃～＋50℃相对湿度≤95%(40±2℃)✧电源：使用D C24V(－30%～＋15%)电源集中供电✧静态功耗≤2W最大功耗≤5W三. 要紧功能介绍1.通过微动开关可设置本机号。
2.在本机发生紊乱时，可使用复位键复位火灾显示盘，使其恢复正常工作状态。
3.开机后火灾显示盘自动对液晶屏、指示灯、声音进行检查，在监控状态下按“自检/调显”键可随时进行自检工作。
4.当火灾报警操纵器发出报警信号后，本机也发出声光报警，并准确显示报警信息，当报警信息多于4条时，按“自检/调显”键可点查报警信息。
5.本机接收火警并发出火警声响时,可用“节电/消音”键消除火警声,再次按下此键,火警声可恢复。
当火灾显示盘在“消音”状态下再次接收到报警时，报警声自动恢复。
版本号：V1.0JB-FSD-C82型火灾显示盘使用说明书------安装、使用产品前，请详细阅读产品使用说明书-----一、产品概述JB-FSD-C82型火灾显示盘（以下简称火灾显示盘）是我公司自行研制生产的一款由微处理器控制的火灾显示盘，通过无极性二总线和本公司生产的C系列火灾报警控制器相连，显示控制器传送的火警和反馈信息。
可在每一个楼层安装一台火灾显示盘，有火警被触发时，火灾显示盘将发出报警声，并在屏幕上显示报警时间和位置等相关信息。
二、产品特点⏹通过消防报警总线与火灾报警控制器相连，布线仅需两根总线，无需区分极性。
⏹最大显示999条报警相关信息。
⏹中文显示报警的位置信息，便于定位报警位置。
⏹操作方便、简单。
⏹外观美观、大方。
三、产品技术参数1.工作电压：总线24V±20%2.工作方式：无极性二线制3.工作电流：监视状态＜6.5mA，报警状态＜10mA（亮度等级1）4.执行标准：GB17429-2011《火灾显示盘》5.显示容量：单台火灾显示盘最多可显示999条报警信息6.使用环境：户内，温度：0℃～40℃，相对湿度：≤95%（40℃，无凝露）7.外形尺寸：180mm×110mm×31mm（带底座）8.重量：约230g四、产品外观及尺寸图1外形尺寸图五、产品使用说明1.火灾显示盘端子说明：如图：L1：二总线信号端1L2：二总线信号端2+24V：未使用GND：未使用2.接线示意图：图2接线示意图3.火灾显示盘功能介绍与使用方法3.1指示灯说明名称灯颜色说明火警红色有火警时点亮首警红色有火警且当前显示的是首火警时常亮，非首火警时熄灭消音绿色系统或设备消音时点亮通讯绿色与火灾报警控制器通讯时闪亮电源绿色电源正常，电源指示灯常亮3.2界面显示无火警时，火灾显示盘处于正常监视状态，如图3所示。
左上角显示火灾显示盘与火灾报警控制器当前的通讯模式，通讯模式自动识别。
中间位置显示时间，与所连接的控制器时间同步。
前言ZH8230火灾显示盘是山东众海公共安全器材有限公司最新研制的ZH8000系列智能消防报警控制系统的配套产品。
用于楼层或防火分区火灾报警信息的显示。
该产品采用数码管显示，外型小巧美观，直接与ZH8000系列控制器报警总线连接，无需其它现场总线介入。
由于优先采用了消防控制系统提供的24V 直流电源供电，安装更加安全，方便。
在您开始使用本产品前，请认真阅读说明书。
1．安装方法：1．1将显示盘顶盖与底座分离，报警总线及24V电源线穿过底座进线孔后,将显示盘底座牢固的安装在恰墙面上，。
1．2观察顶盖背面接线端子，按图1所示，接好24V电源线及报警总线。
注意：24V电源线有极性，报警总线无极性，不可接错。
图1：接线示意图1．3确认连线正确后，将开关打至“开”状态。
将顶盖与底座重新安装在一起，并固定好顶盖两侧与底座的配套螺丝。
2．特点z直接连接在报警总线上，读取火警信息。
z采用DC24V电源供电。
z显示范围大，可以显示该回路中的所有火警信息（最大为251点）。
z软件设定地址编号及监视区域，可以隔离其中任意报警点。
z提供密码保护功能，防止非专业人员误操作。
3．用途安装于每个楼层或防火分区，用于显示本区域内（必须连接在同一回路中）各种前端产品的火警信息。
控制器每一回路所接显示盘数量不限，建议其监视面积应满足国标中对防火分区的划分要求。
能够接收控制器发出的火警信息及消音，复位等命令；当有火警时启动声音信号，并伴有光指示，数码管显示相应报警信息。
自检功能：可对数码管及声、光信号进行自检。
复位功能：可使显示盘重新处于监视状态，但此功能受密码保护，防止非专业人员误操作。
编程功能：可对显示盘编号，监视区域，房间号，隔离地址等进行软件编程，此功能受密码保护。
4．技术指标z工作电压：DC24V；z静态监视电流：≤50mA；z报警或自检电流：≤200mA；z显示范围：≤251点；z显示方式：三位数码管显示地址号或四位数码管显示房间号；z线制：1.与控制器报警总线连接，选用RVS双绞线，线径≥1.5mm,金属管或阻燃管附设，回路电阻<40Ω,线间电容<0.3µF，总线长度≤3000m;2.DC24V电源线二根；z使用环境：温度0℃-45℃;z相对湿度≤85%；5. 控制器设置本产品需与我公司生产的ZH8000系列控制器配套使用，您需要在控制器的“器件设置”中，将显示盘地址号对应的“类型”项设置为：20 显示盘，否则显示盘不能正常工作。
火灾显示盘的功能和使用方法
火灾显示盘是一种可以安装在楼层或独立防火区内的火灾报警显示装置。
以下是其基本功能和使用方法：
功能：
火灾报警显示功能：火灾显示盘应能接收与其连接的火灾报警控制器发出的火灾报警信号，并在火灾报警控制器发出火灾报警信号后3秒内发出火灾报警声、光信号，显示火灾发生部位。
手动火灾报警按钮报警功能：当接收的火灾报警信号为手动火灾报警按钮报警信号时，火灾显示盘应能显示该火灾报警信号为手动火灾报警按钮报警。
火警总指示灯功能：火灾显示盘应设有专用火警总指示灯，当火灾显示盘处于火灾报警状态时，该指示灯应点亮。
全区域火灾报警信息显示功能：火灾显示盘应能显示其设定区域范围内的所有火灾报警信息。
火灾报警时间显示功能：如火灾显示盘能显示火灾报警的时间，则该时间应与火灾报警控制器显示的时间一致。
使用方法：
火灾显示盘通过总线与火灾报警控制器相连，处理并显示控制器
传送过来的数据。
当建筑物内发生火灾后，消防控制中心的火灾报警控制器产生报警，同时把报警信号传输到失火区域的火灾报警显示盘上，火灾报警显示盘将产生报警的探测器编号及相关信息显示出来，同时发出声光报警信号，以通知失火区域的人员。
火灾显示盘应设置在出入口等明显的和便于操作部位。
当用一台报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾报警显示盘以取代区域报警控制器。
总的来说，火灾显示盘是一种重要的火灾报警设备，其功能和使用方法对于火灾的及时发现和处理具有重要意义。
在日常使用中，应注意定期检查其工作状态，确保其正常工作。
版本号：30037700210107JB-FSD-982型火灾显示盘使用说明书------安装、使用产品前，请详细阅读产品使用说明书-----一、产品概述JB-FSD-982型火灾显示盘（以下简称火灾显示盘）是我公司自行研制生产的一种由微处理器控制的火灾显示盘。
本火灾显示盘通过专用的RS-485接口和本公司生产的火灾报警控制器相连，处理并显示控制器传送过来的数据。
可在每个楼层安装一台火灾显示盘，当该楼层或其上下相邻楼层有火灾报警时，火灾显示盘将发出声光报警，同时显示报警的楼层号和房间号等位置信息。
二、产品特点通过RS-485总线与火灾报警控制器相连，每路RS-485总线最多可配接99台火灾显示盘。
火灾显示盘只能显示火警信息或反馈信息，不能显示故障、动作等其它信息。
可通过火灾报警控制器对火灾显示盘的显示区域进行设定，设定后的火灾显示盘只能显示本区域的火警信息。
注：设置方法请参见控制器说明书。
支持2100总线控制系统和9000总线控制系统。
三、产品技术参数1.执行标准：GB17429-2011《火灾显示盘》2.显示容量：可显示-9~89层的火警信息，单个火灾显示盘最多可显示99个火警或反馈信息3.线制：四线制，电源线（+24V、GND）和RS485信号线（485A、485B）4.使用环境：户内，温度：-10℃～+50℃，相对湿度：≤95%（40℃，无凝露。
）5.使用电源：DC 24V ±20%6.整机功耗：≤2W四、产品外观及尺寸（见图1）图1五、产品使用与工程应用1.火灾显示盘端子示意图如图2所示：图2端子定义：1--+24V [电源正极输入端]2--GND [电源负极输入端]3--OFF [保留]4--COM [保留]5--ON [保留]6--[设备接地端]7--485A [485总线输入端]8--485B [485总线输入端]2.一般使用功能及接线示意图如图3所示：图33.火灾显示盘功能介绍与使用方法：1)显示内容开机时，显示盘正常工作显示“本机运行正常”如图4。
营口新山鹰火灾显示盘说明书一、功能介绍1.实时显示：通过火灾显示盘，指挥人员可以实时了解火灾现场的信息，包括火源位置、火势大小等。
同时，火灾显示盘还可以实时显示救援人员和装备的位置、状态等。
2.录像回放：火灾显示盘可以对火灾现场的监控画面进行录像储存，指挥人员可以根据需要进行回放，以便事后分析和考察。
3.报警功能：当火灾发生或者救援人员遇到困难时，火灾显示盘会自动报警，并显示相应的报警信息，方便指挥人员及时处理。
4.数据分析：火灾显示盘可以对火灾现场的数据进行分析和处理，生成相关的数据报表，为火灾防控工作提供依据。
二、使用方法1.开机准备：将火灾显示盘连接到电源，并确保电源正常。
在连接监控摄像头时，需要根据现场情况选择合适的接口进行连接。
2.系统登录：开机后，进入系统登录界面，输入正确的用户名和密码进行登录。
登录成功后，系统会自动进入实时显示界面。
3.实时显示：在实时显示界面，可以看到火灾现场的实时监控画面。
通过点击屏幕上的相应区域，可以选择放大或缩小显示，方便指挥人员查看。
4.录像回放：在实时显示界面中，点击录像回放按钮，系统会切换到录像回放界面。
在这个界面中，可以选择具体的时间段和摄像头，进行录像回放的操作。
5.报警处理：当火灾发生或者救援人员遇到困难时，火灾显示盘会自动报警，并显示相应的报警信息。
指挥人员需要根据实际情况采取相应的应对措施。
6.数据分析：在系统登录界面中，点击数据分析按钮，系统会切换到数据分析界面。
在这个界面中，可以对火灾现场的数据进行分析和处理，生成相关的数据报表。
三、注意事项1.火灾显示盘需要连接到电源，使用时需要注意电源的安全和稳定性。
2.使用火灾显示盘前，需要事先熟悉系统的操作方法和功能。
3.在放大或缩小显示时，要注意保持画面的清晰度，以便进行准确的判断和决策。
4.在进行录像回放时，要确保录像文件的存储空间足够，并根据需要及时进行备份和清理。
5.在处理火灾报警时，要迅速响应，并确保指挥人员和救援人员的安全。
火灾报警显示盘安装使用说明书1、概述JB-XSP-XY(III火灾显示盘,内含微型单片机,电子编码。
有独立的接收与控制系统。
主要用于对控制器发来的火灾报警信号进行显示。
该显示盘由报警控制器供电。
它有很强的抗干扰措施,能够确保外部设备的动作可靠。
其尺寸及外形见图一所示。
2、性能特点2.1 二总线+DC24V,电子编码设定地址。
2.2 以路—号形式显示报警控制器发来的火灾报警地址。
2.3 内含8位微型单片机,具有可靠接收输入信号功能。
2.4 采用特殊的屏蔽处理,可有效抑制电磁干扰。
2.5 具有良好的抗潮湿,抗腐蚀能力。
3、技术指标3.1 工作环境:温度:0 ~ +50℃;相对湿度:≤95%RH3.2 线制:二总线+DC24V3.3工作电流:<0.4 mA3.4工作电压:DC24V3.5工作状态显示:运行指示灯绿色,消声指示灯黄色,火警指示灯红色。
4、使用方法4.1地址码设置:将编码器接入总线输入端,对其进行地址码设置。
设置时类型码可忽略。
4.2查看地址码:显示盘在正常运行时,按“查阅”键可查看该显示盘的设置地址。
4.3消声操作:当有火警显示时,按消声键可消除声音报警,消声指示灯亮。
4.4查看火警:当火警数大于1个时,按“查阅”键可查看火警总数和全部火警信息。
4.5自检操作:显示盘在正常运行时,按自检键可对显示盘的显示器件进行功能检查。
5、安装5.1 显示盘有3个安装孔,可用螺钉固定在墙壁上或其他位置。
安装尺寸见图二。
5.2连接导线从进出线孔穿入并如图二所示,与相应端子正确连接。
5.3对布线的要求:总线:采用双色双绞铜导线截面≥1.0平方毫米、耐压≥250V或双芯屏蔽线截面≥0.75平方毫米、耐压≥250V。
连接导线的长度应以总电阻小于20Ω为限,否则应增大导线的线径。
5.4显示盘的输入线应单独穿管,严禁与高压、高频线混穿。
图一:外型尺寸图图二:安装尺寸图。

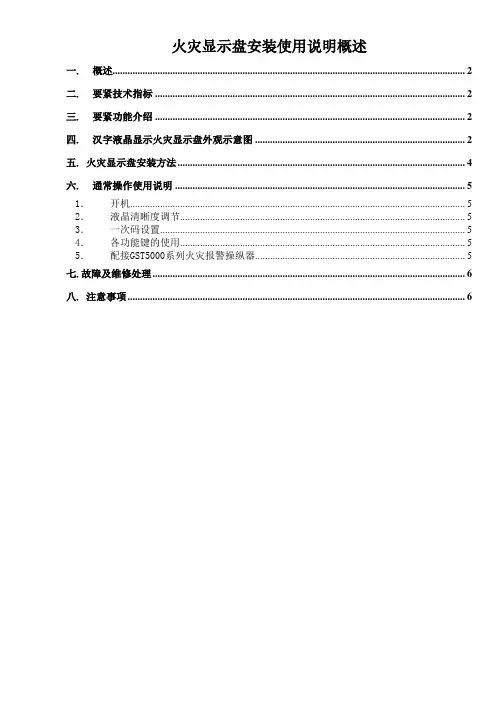

目录

一. 概述 (2)
二. 主要技术指标 (2)
三. 主要功能介绍 (2)
四. 汉字液晶显示火灾显示盘外观示意图 (2)
五. 火灾显示盘安装方法 (4)
六. 一般操作使用说明 (5)
1．开机 (5)
2．液晶清晰度调节 (5)
3．一次码设置 (5)
4．各功能键的使用 (5)
5．配接GST5000系列火灾报警控制器 (6)
七.故障及维修处理 (6)
八. 注意事项 (6)
一.概述
ZF-500型汉字液晶显示火灾显示盘是用单片机设计开发的汉字式火灾显示盘，用来显示已报火警的探测器位置编号及其汉字信息并同时发出声光报警信号。
它通过通讯总线与GST5000系列火灾报警控制器相连，处理并显示控制器传送过来的数据。
当用一台报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘以取代区域报警控制器。
二.主要技术指标
✧显示围：
每屏显示4条火警信息,后续报警信息可循环显示
✧显示容量：最多不超过126条火警信息
✧线制：与火灾报警控制器采用有极性二总线连接，另需两根电源线分别为D C24V电源供电线，不
分极性。
✧使用条件：
环境温度：－10℃～＋50℃
相对湿度95%(402℃)
✧电源：采用D C24V(－30%～＋15%)电源集中供电
✧静态功耗2W最大功耗5W
三.主要功能介绍
1.通过微动开关可设置本机号。
2.在本机发生紊乱时，可使用复位键复位火灾显示盘，使其恢复正常工作状态。
3.开机后火灾显示盘自动对液晶屏、指示灯、声音进行检查，在监控状态下按“自检/调显”键可随时进
行自检工作。
4.当火灾报警控制器发出报警信号后，本机也发出声光报警，并准确显示报警信息，当报警信息多于4
条时，按“自检/调显”键可点查报警信息。
5.本机接收火警并发出火警声响时,可用“节电/消音”键消除火警声,再次按下此键,火警声可恢复。
当
火灾显示盘在“消音”状态下再次接收到报警时，报警声自动恢复。
6.在监控状态下可通过按火灾显示盘“节电/消音”键使火灾显示盘在节电方式和非节电方式之间转换。
在节电方式下如果本机没有火警信息及键盘操作则自动关闭液晶背光。
而在非节电方式下液晶背光始终打开。
四.汉字液晶显示火灾显示盘外观示意图
1.汉字液晶显示火灾显示盘为壁挂式，整机外观示意图如下：
图1汉字液晶显示火灾显示盘外观示意图
2.汉字液晶显示火灾显示盘面板示意图：
图2汉字液晶显示火灾显示盘面板示意图
“自检/调显”键：在监控状态下，此键功能为“自检”；在报警状态下，此键功能为“调显”;
“节电/消音”键：在监控状态下，此键功能为“节电”控制；在报警状态下，此键功能为“消音”。
图3汉字液晶显示火灾显示盘对外端子示意图
图4汉字液晶显示火灾显示盘操作键示意图
将火灾显示盘顶部的机壳盖打开，可对复位键、设一次码开关、液晶清晰度调节电位器以及电源开关进行操作。
五. 火灾显示盘安装方法
Z F-500型汉字液晶显示火灾显示盘分底座及显示盘二部分，采用壁挂式安装，外接线路可直接与显示盘的底座连接，其安装底座示意图如下：
5安装底座示意图
1.固定底座：
（1）在需安装ZF-500型汉字液晶显示火灾显示盘的墙壁相应位置处打两个8的孔，要求两孔中心距离为166mm。
（2）在孔塞入8的塑料涨套。
（3）将底座置于墙上，用1½英寸的木螺丝加垫圈后从底座的安装孔处穿出，固定在墙上孔的塑料涨套。
2.连线：将由墙接线盒里引出的导线及火灾显示盘上的连线，分别按照拔插端子旁端子标签的标注连接
在拔插端子上。
其中,成对的、外端子(如A,外A)在电气上是连接的。
端子上标“”的接火灾显示盘上的对应端子；端子上标“外”的接接线盒对应的连接线。
DC24V电源线无极性要求。
3.固定火灾显示盘：将火灾显示盘背面的三个孔对准底座相应的部位，并沿垂直于墙壁的方向用力按压
火灾显示盘，同时将火灾显示盘向下滑动至底座上面的两个小钩弹起。
4.检验安装是否牢固。
5.安装示意图见图6。
布线要求：通讯二总线A、B采用RVVP－2 x 1.0mm2 屏蔽线，屏蔽层与底座上“外地”端子相接，DC24V 电源供电二总线采用BV－2 x 4.0mm2线。
图6 火灾显示盘安装示意图
六.一般操作使用说明
1．开机
在消防室打开为火灾显示盘供电的电源，然后现场打开火灾显示盘电源开关，火灾显示盘进入自检状态。
自检完毕，进入监控状态，工作指示灯亮。
2．液晶清晰度调节
如液晶显示不清晰,可将火灾显示盘顶部的机壳盖打开,通过调节液晶清晰度调节电位器使液晶显示清晰。
3．一次码设置
根据工程需要可通过微动开关S2对系统进行设置，方法如下：
按住S2 键并复位火灾显示盘,等自检结束后, 液晶屏显示的火灾示盘号会逐渐增大,直至放开S2 键, 此时显示的火灾示盘号就是火灾显示盘的一次码。
注：1.火灾显示盘一次码的围是1-64, 当火灾示盘号增大到64后,则返回到1。
2.当一次码是两位数时，液晶屏显示的是两位数，当一次码是一位数时，为了保持显示一致，液晶屏显示的是一位数后加“.”。
4．各功能键的使用
1.在监控状态下，按下“自检/调显”键，火灾显示盘自动对各种显示器件进行检查；在火警状态
下，当火警数多于4个时，按下“自检/调显”键，可中止火警的循环显示状态并按报警顺序点查报警情况。
2.在监控状态下，按下“节电/消音”键，火灾显示盘进入非节电方式状态。
启机默认为节电方
式；在火警状态下，按下“节电/消音”键，可消除报警声音,再按此键报警声恢复。
当火灾显示盘在“消音”状态下再次接收到报警时，报警声自动恢复。
5．配接GST5000系列火灾报警控制器
✧若需查看本机号及本机工作方式，应在正常状态下按"自检"键，液晶屏上即显示本机号及本机工作方式。
每台火灾显示盘的工作方式是通过在G S T5000系列报警控制器上定义其对应二次码实现的。
二次码前两位为本机所属楼层号，取值为0～99；第三位为楼号，取值为0～9；第四位为工作方式控制位，取值为0～9。
工作方式控制位含义如下：
0所有火警信息均显示；
1只显示本楼所有火警信息；
2只显示本楼本层及上、下层所有火警信息；
3只显示本楼本层所有火警信息；
4～9无意义，保留字，禁用。
✧报警时，显示探测器八位编码,其中前六位为探测器二次码，后两位为设备类型。
（参见《-Q G-G S T5000火灾报警控制器（联动型）安装及使用说明书》）。
✧控制方式需在接入总线1分钟之后起作用,这时可通过按“节电/消音”键,使液晶屏上信息刷新，此时显示的就是当前的工作方式。
七.故障及维修处理
当火灾显示盘与GST5000系列火灾报警控制器连接时，控制器开机后将对火灾显示盘进行注册（本机打开情况下），若控制器能将本机注册上，表明控制器与火灾显示盘间通讯正常；若控制器未能将本机注册上，表明本机与控制器通讯不正常，可能是火灾显示盘与控制器间的通讯二总线极性接错，此外通讯二总线线路未按要求穿线或是与强电线路穿入同一管，均有可能有此现象发生。
当以上问题解决后，正常情况下本机工作指示灯应有规律的在一段时间闪动一次，这表明报警器与火灾显示盘间的信息交换是正常的。
八. 注意事项
1.在开机前必须检查线路有无问题，如短路、开路、错接等。
2.火灾显示盘属于精密电子产品，需专人管理，严禁他人随意触动。
3.严格做好值班记录。
我公司负责本产品的维修，发现问题及时和我公司维修部联系，用户不得自行开盖维修，否则后果自负。
