GST-LD-8303双输入/双输出模块安装使用说明书(Ver.6.01,2006.04)海湾安全技术有限公司目录一、概述 (1)二、特点 (1)三、技术特性 (1)四、结构特征与工作原理 (1)五、安装与布线 (2)六、测试 (3)七、使用及操作 (3)八、应用方法 (4)九、注意事项 (4)一、概述GST-LD-8303双输入/双输出模块（以下简称模块），主要用于双动作消防联动设备的控制，同时可接收联动设备动作后的回答信号。

例如：可完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。

用于防火卷帘门的位置控制时，既能控制其从上位到中位、从中位到下位，同时也能确认是处于上、中、下的哪一位。

二、特点1.提供两组常开、常闭触点，触点容量为DC24V/5A；2.提供DC24V/1A输出，可与常开、常闭触点接成有源输出；3.两组输入端，可现场分别设为常开、常闭或自回答方式，可与无源触点连接；4.占用两个地址，地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠；5.输出信号采用光电隔离技术，使用安全，对工频干扰有良好的抑制；6.由微处理器对运行情况进行监视，给出诊断信息；7.电路部分和接线底壳采用插接方式，接触可靠、便于施工。

三、技术特性1.工作电压：信号总线电压：24V 允许范围：16V～28V电源总线电压：DC24V 允许范围：DC20V～DC28V2.工作电流：总线监视电流≤1mA 总线启动电流≤4mA电源监视电流≤4mA 电源启动电流≤15mA3.输出容量：输出触点容量为DC24V/5A有源输出容量为DC24V/1A4.输出控制方式：继电器常开/常闭无源触点输出5.动作指示灯：红色（巡检时闪亮，动作时常亮）6.编码方式：电子编码方式，占用两个总线编码点，第二个编码点为第一个编码点自动加1，第一个编码点的编码范围可在1～242之间任意设定7.线制：与火灾报警控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接8.使用环境：温度：-10℃～+50℃相对湿度≤95%，不凝露9.外形尺寸：120mm×80mm×43mm10.壳体材料和颜色：ABS，象牙白11.重量：205g(带底壳)12.安装孔距：65mm四、结构特征与工作原理1.模块外形示意图如图1所示。

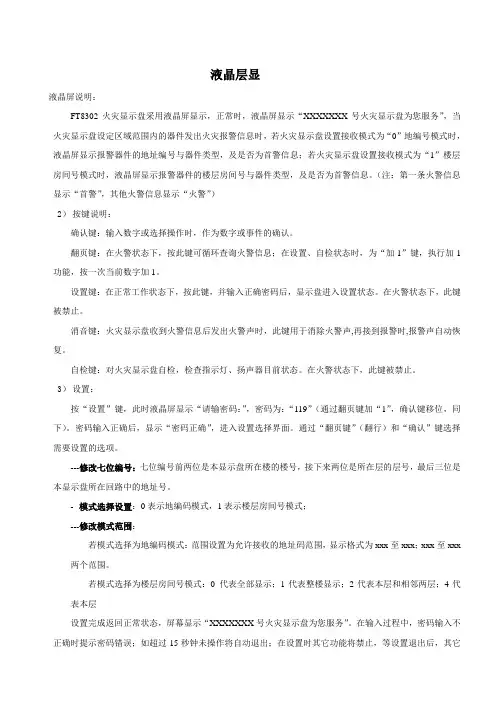

液晶层显液晶屏说明：FT8302火灾显示盘采用液晶屏显示，正常时，液晶屏显示“XXXXXXX号火灾显示盘为您服务”，当火灾显示盘设定区域范围内的器件发出火灾报警信息时，若火灾显示盘设置接收模式为“0”地编号模式时，液晶屏显示报警器件的地址编号与器件类型，及是否为首警信息；若火灾显示盘设置接收模式为“1”楼层房间号模式时，液晶屏显示报警器件的楼层房间号与器件类型，及是否为首警信息。

（注：第一条火警信息显示“首警”，其他火警信息显示“火警”）2）按键说明：确认键：输入数字或选择操作时，作为数字或事件的确认。

翻页键：在火警状态下，按此键可循环查询火警信息；在设置、自检状态时，为“加1”键，执行加1功能，按一次当前数字加1。

设置键：在正常工作状态下，按此键，并输入正确密码后，显示盘进入设置状态。

在火警状态下，此键被禁止。

消音键：火灾显示盘收到火警信息后发出火警声时，此键用于消除火警声,再接到报警时,报警声自动恢复。

自检键：对火灾显示盘自检，检查指示灯、扬声器目前状态。

在火警状态下，此键被禁止。

3）设置：按“设置”键，此时液晶屏显示“请输密码：”，密码为：“119”（通过翻页键加“1”，确认键移位，同下）。

密码输入正确后，显示“密码正确”，进入设置选择界面。

通过“翻页键”（翻行）和“确认”键选择需要设置的选项。

---修改七位编号：七位编号前两位是本显示盘所在楼的楼号，接下来两位是所在层的层号，最后三位是本显示盘所在回路中的地址号。

---模式选择设置：0表示地编码模式，1表示楼层房间号模式；---修改模式范围：若模式选择为地编码模式：范围设置为允许接收的地址码范围，显示格式为xxx至xxx；xxx至xxx 两个范围。

若模式选择为楼层房间号模式：0 代表全部显示；1代表整楼显示；2代表本层和相邻两层；4代表本层设置完成返回正常状态，屏幕显示“XXXXXXX号火灾显示盘为您服务”。

在输入过程中，密码输入不正确时提示密码错误；如超过15秒钟未操作将自动退出；在设置时其它功能将禁止，等设置退出后，其它功能将激活。

海湾火灾显示盘说明演示教学海湾火灾显示盘说明二次码第4位为“0全显”时，不需要划分二次码二次码第4位为“3层显”时，二次码前三位需要与设备二次码相同二次码第4位为“4无楼号楼层全显”时，二次码前两位需要与设备二次码相同六、使用及操作根据工程需要可对系统进行设置。

1.一次码及显示类型设置打开电源开关，同时按住“设一次码开关”后,3位数码管显示本机一次码时，松开“设一次码开关”，进入一次码设置状态。

按“自检/调显”键一次码数值增加，按“节电/消音”键一次码数值减少，再按下“设一次码开关”，当前的一次码储存。

一次码储存后，数码管显示本机当前的显示类型。

按“自检/调显”键切换显示类型，按“设一次码开关”储存当前显示类型，然后进入正常启动过程。

显示类型定义如下：5000 00表示连接5000系统；2000 00表示连接2000系统且全显方式；2000 03表示连接2000系统且层显方式。

2. 一般操作2.1在监控状态下2.1.1配接GST5000系统时，设备定义火灾显示盘二次码前两位为本机所属楼层号，第三位为楼号，第4位为控制方式，控制方式定义如下：0：所有火警信息均显示；1：只显示本楼所有火警信息；2：只显示本楼本层及上、下层所有火警信息；3：只显示本楼本层所有火警信息；4:本楼层的所有火警信息全显，不考虑楼号；5～9无意义，保留字，禁用。

火灾显示盘显示窗的第一、二位显示本机二次码的前两位（即本机所属楼层号），后四位显示时间，秒灯闪亮。

2.1.2配接GST2000系统时，后两位显示本机一次码。

按下“自检/调显”键，火灾显示盘自动对显示元件和声音进行检查。

按下“节电/消音”键，节电灯亮，数字显示区无显示，如有操作或报警将恢复显示。

2.2在火警状态下2.2.1配接GST5000系统时，显示窗显示探测器八位编码，其中前六位为探测器二次码，后两位为设备类型。

探测器二次码的前两位为探测器所属楼层号，第三位为楼号。

功能简介FT8302火灾显示盘一种可用于楼层或独立防火区内的火灾报警显示装置。

当建筑物内发生火灾后，消防控制中心的控制器产生报警，同时把报警信号传输到失火区域的火灾显示盘上，火灾显示盘液晶屏显示所在回路的报警器件的楼层和部位及类型并发出报警声响，以通知失火区域的人员。

特点1)通过总线与火灾报警控制器相连，可与FT8000、FT8000A、FT8003控制器配接。

2)占一个编码点，地址码为电子编码，可现场改写。

3)火灾显示盘只能显示火警信息，不能显示故障、监管等信息。

技术特性1)工作电压：信号总线电压：DC18V~28V；消防电源：DC20V~28V2)工作电流：总线监视电流≤0.3mA；24V电源监视电流≤17mA，报警电流≤52mA3)输出音响：在其正前方1m处的声压级为65～115dB（A计权）4)显示器件：液晶5)复位方式：上电或控制器复位6)指示灯：电源——绿色；巡检——绿色；消音——绿色；火警——红色7)编码方式：通过按键操作电子编码，编码范围在1～252之间任意设定8)线制：与控制器无极性二线制连接，与24V电源无极性二线制连接9)使用环境：温度：0℃～+40℃；相对湿度≤95%，无凝露10)外形尺寸：191mm×113mm×48.5mm11)执行标准：GB17429—201112)壳体材料和颜色：ABS，蓝色和白色产品外形图图1 外形示意图安装与接线安装前应首先检查外壳是否完好无损，标识是否齐全。

首先将火显主体与底座拔开，将底座固定在预埋盒上，然后按端子标注接线。

总线接入“总线1、总线2”端子（无极性），24伏电源线接入“24V+、-”端子（无极性）。

最后将火显主体对应底座用力按到底。

显示盘端子示意图如图2所示。

图2 端子示意图1)布线要求：总线可选用截面积不小于1.0 mm2的RVS双绞线；24伏电源线可选用截面积不小于1.5mm2的RV导线2)注意事项：安装设备时，请切断电源并确认已安装牢靠且接线准确无误。

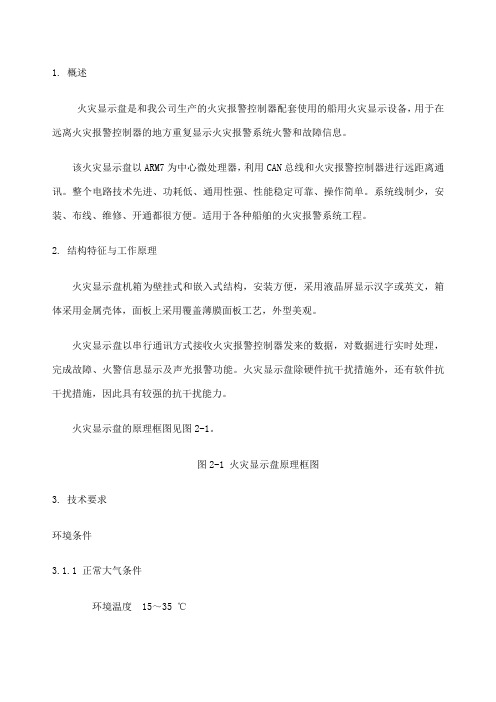

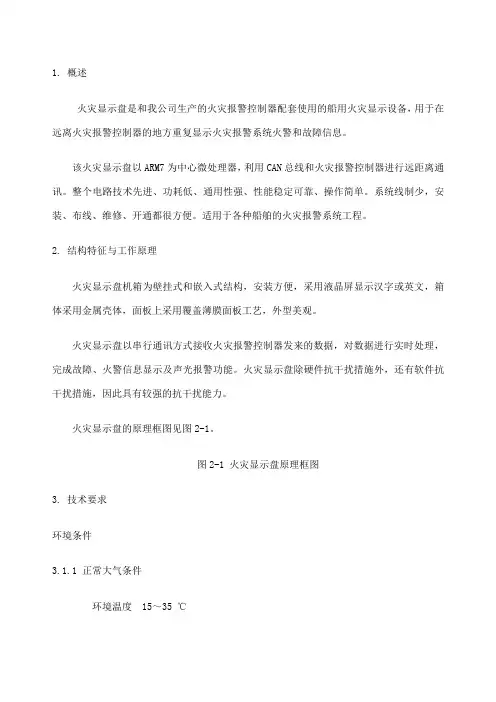

1. 概述火灾显示盘是和我公司生产的火灾报警控制器配套使用的船用火灾显示设备，用于在远离火灾报警控制器的地方重复显示火灾报警系统火警和故障信息。

该火灾显示盘以ARM7为中心微处理器，利用CAN总线和火灾报警控制器进行远距离通讯。

整个电路技术先进、功耗低、通用性强、性能稳定可靠、操作简单。

系统线制少，安装、布线、维修、开通都很方便。

适用于各种船舶的火灾报警系统工程。

2. 结构特征与工作原理火灾显示盘机箱为壁挂式和嵌入式结构，安装方便，采用液晶屏显示汉字或英文，箱体采用金属壳体，面板上采用覆盖薄膜面板工艺，外型美观。

火灾显示盘以串行通讯方式接收火灾报警控制器发来的数据，对数据进行实时处理，完成故障、火警信息显示及声光报警功能。

火灾显示盘除硬件抗干扰措施外，还有软件抗干扰措施，因此具有较强的抗干扰能力。

火灾显示盘的原理框图见图2-1。

图2-1 火灾显示盘原理框图3. 技术要求环境条件3.1.1 正常大气条件环境温度 15～35 ℃相对湿度 45%～75%气压 86～106kPa3.1.2 额定环境条件环境温度 0～40℃相对湿度 90%～95%(40±2℃)电源 DC24±3V．功耗（平均值）监控电流 <50毫安报警电流 <150毫安. 防护等级IP20（嵌入式）IP44（壁挂式）.基本功能火灾显示盘是重复显示火灾报警信息的单元，和火灾报警控制器配套使用。

火灾报警控制器通过编程可以划分防火分区，火灾显示盘连接到火灾报警控制器通讯总线和电源输出线上，显示对应防火分区的故障和火警信息。

4 材质、尺寸及重量材质火灾显示盘采用金属机壳，表面经喷涂处理。

外形尺寸火灾显示盘采用壁挂式结构和嵌入式结构。

用户根据现场情况选用不同的结构形式。

4.2.1 壁挂式结构壁挂式结构产品，外形尺寸 297（长）× 175（宽）× 89（厚）,单位：mm。

外形详见图4-1.图4-1壁挂式火灾显示盘外形图4.2.2 嵌入式结构嵌入式结构产品，外形尺寸 232（长）× 175（宽）× 70（厚）,单位：mm。

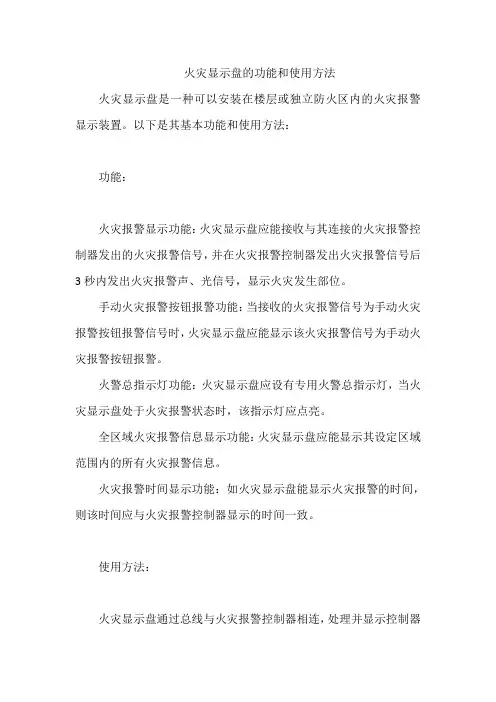

火灾显示盘说明书火灾显示盘说明书一、产品概述火灾显示盘是一种用于显示火灾报警系统工作状态和火灾信息的设备。

它可以与火灾报警控制器相连，接收并显示控制器发送的火灾报警信息，同时也可以通过自身的按键和显示屏进行控制和查询。

本说明书旨在向用户提供火灾显示盘的使用说明、注意事项、维护方法等相关信息，以帮助用户正确使用和维护该设备。

二、产品特点1.采用高亮度LED显示屏，显示清晰、直观。

2.具有多种显示模式，可显示火灾报警信息、设备状态信息、故障信息等。

3.具有声音报警功能，可在火灾发生时发出声音提示。

4.具有消音、复位等功能，方便用户操作。

5.采用模块化设计，易于安装和维护。

三、使用方法1.安装与连接火灾显示盘应安装在易于观察和操作的位置，一般安装在墙面或柱子上。

在安装时，应按照说明书的要求正确连接电源线和信号线。

电源线的接线应符合国家电气安装规范，信号线应连接到火灾报警控制器的相应输出端口。

2.开机与关机按下火灾显示盘上的电源开关，即可开机。

开机后，显示屏将显示初始画面。

在初始画面下，可以通过按键进入主菜单，进行各项操作。

关机时，只需再次按下电源开关即可。

3.操作与查询火灾显示盘的操作和查询主要通过按键和显示屏完成。

在初始画面下，按下“菜单”键进入主菜单，然后通过“上”、“下”、“左”、“右”四个方向键选择需要的操作项，按下“确认”键进入相应的子菜单或执行相应的操作。

在子菜单下，可以通过方向键选择需要查询或设置的参数，按下“确认”键即可查询或设置。

在查询或设置完成后，按下“返回”键返回上一级菜单或初始画面。

4.注意事项在使用火灾显示盘时，应注意以下几点：（1）火灾显示盘应安装在干燥、通风、无尘的环境中，避免阳光直射和高温。

（2）在使用过程中，应保持火灾显示盘的清洁和干燥，避免水、灰尘等进入设备内部。

（3）在使用过程中，应避免用力按压按键或用尖锐物品划伤显示屏。

（4）在使用过程中，如果发现异常情况，如显示屏不亮、按键失灵等，应及时联系售后人员进行维修或更换。

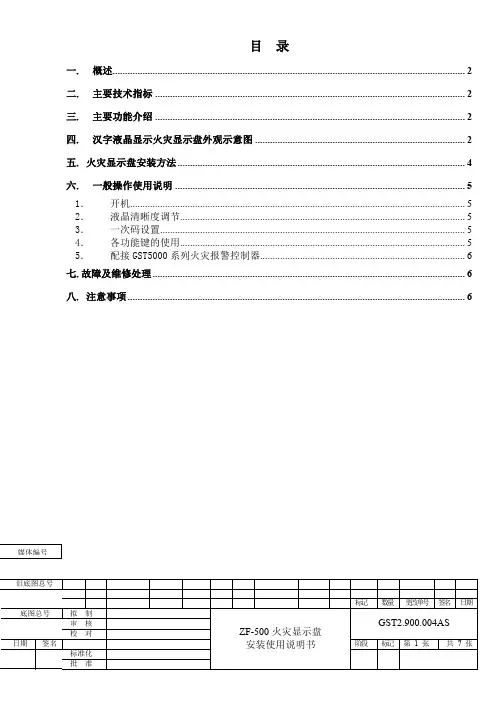

目录一.概述 (2)二.主要技术指标 (2)三.主要功能介绍 (2)四.汉字液晶显示火灾显示盘外观示意图 (2)五. 火灾显示盘安装方法 (4)六.一般操作使用说明 (5)1．开机 (5)2．液晶清晰度调节 (5)3．一次码设置 (5)4．各功能键的使用 (5)5．配接GST5000系列火灾报警控制器 (6)七.故障及维修处理 (6)八. 注意事项 (6)一. 概述ZF-500型汉字液晶显示火灾显示盘是用单片机设计开发的汉字式火灾显示盘，用来显示已报火警的探测器位置编号及其汉字信息并同时发出声光报警信号。

它通过通讯总线与GST5000系列火灾报警控制器相连，处理并显示控制器传送过来的数据。

当用一台报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘以取代区域报警控制器。

二. 主要技术指标✧显示范围：每屏显示4条火警信息,后续报警信息可循环显示✧显示容量：最多不超过126条火警信息✧线制：与火灾报警控制器采用有极性二总线连接，另需两根电源线分别为D C24V电源供电线，不分极性。

✧使用条件：环境温度：－10℃～＋50℃相对湿度≤95%(40±2℃)✧电源：采用D C24V(－30%～＋15%)电源集中供电✧静态功耗≤2W最大功耗≤5W三. 主要功能介绍1.通过微动开关可设置本机号。

2.在本机发生紊乱时，可使用复位键复位火灾显示盘，使其恢复正常工作状态。

3.开机后火灾显示盘自动对液晶屏、指示灯、声音进行检查，在监控状态下按“自检/调显”键可随时进行自检工作。

4.当火灾报警控制器发出报警信号后，本机也发出声光报警，并准确显示报警信息，当报警信息多于4条时，按“自检/调显”键可点查报警信息。

5.本机接收火警并发出火警声响时,可用“节电/消音”键消除火警声,再次按下此键,火警声可恢复。

当火灾显示盘在“消音”状态下再次接收到报警时，报警声自动恢复。

6.在监控状态下可通过按火灾显示盘“节电/消音”键使火灾显示盘在节电方式和非节电方式之间转换。

功能简介FT8303火灾显示盘一种可用于楼层或独立防火区内的火灾报警显示装置。

当建筑物内发生火灾后，消防控制中心的控制器产生报警，同时把报警信号传输到失火区域的火灾显示盘上，火灾显示盘显示报警器件的楼层号、部位号和类型并发出报警声响，以通知失火区域的人员。

特点1)通过总线与火灾报警控制器相连，可与FT8000、FT8000A、FT8003控制器配接。

2)占一个编码点，地址码为电子编码，可现场改写。

3)火灾显示盘只能显示火警信息，不能显示故障、监管等信息。

技术参数1)工作电压：信号总线电压：DC18V~28V；消防电源：DC20V~28V2)工作电流：总线监视电流≤0.2mA；24V电源监视电流≤12mA，报警电流≤50mA3)输出音响：在其正前方1米水平处为65～115dB（A计权）4)显示器件：4位数码管。

5)复位方式：上电或控制器复位6)指示灯：电源——绿色；巡检——绿色；消音——绿色；火警——红色7)编码方式：电子编码，编码范围在1～252之间任意设定8)线制：与控制器无极性二线制连接，与24V电源无极性二线制连接9)使用环境：温度：0℃～+40℃；相对湿度≤95%，无凝露10)外形尺寸：191mm×113mm×48.5mm11)执行标准：GB 17429—201112)壳体材料和颜色：ABS，蓝色和白色产品外形图图1 外形示意图安装与接线安装前应首先检查外壳是否完好无损，标识是否齐全。

首先将火显主体与底座拔开，将底座固定在预埋盒上，然后按端子标注接线。

总线接入“总线1、总线2”端子（无极性），24伏电源线接入“24V+、-”端子（无极性）。

最后将火显主体对应底座用力按到底。

显示盘端子示意图如图2所示。

图2 端子示意图1)布线要求：总线可选用截面积不小于1.0 mm2的RVS双绞线；24伏电源线可选用截面积不小于1.5mm2的RV导线。

2)注意事项：安装设备时，请切断电源并确认已安装牢靠且接线准确无误。
