输入EMI滤波器电路设计规范

EMI 滤 波 器 原 理 与 设 计 方 法 详 解输入端差模电感的选择输入端差模电感的选择：：1. 差模choke 置于L 线或N 线上，同时与XCAP 共同作用F=1 / (2*π* L*C)2. 波器振荡频率要低于电源供给器的工作频率，一般要低于10kHz 。

3. L = N2AL （nH/N2）nH4. N = [L （nH ）/AL(nH/N2)]1/2匝5. AL = L （nH ）/ N2nH/N26. W =（NI ）2AL / 2000µJ输入端共模电感的选择输入端共模电感的选择：：共模电感为EMI 防制零件，主要影响Conduction 的中、低频段，设计时必须同时考虑EMI 特性及温升，以同样尺寸的Common Choke 而言，线圈数愈多(相对的线径愈细)，EMI 防制效果愈好，但温升可能较高。

传导干扰频率范围为0.15～30MHz ，电场辐射干扰频率范围为30～100MHz 。

开关电源所产生的干扰以共模干扰为主。

产生辐射干扰的主要元器件除了开关管和高频整流二极管还有脉冲变压器及滤波电感等。

注意：1. 避免电流过大而造成饱和。

2．Choke 温度系数要小，对高频阻抗要大。

3．感应电感要大，分布电容要小。

4．直流电阻要小。

B = L * I / (N * A) (B shall be less than 0.3)L = Choke inductance. I = Maximum current through choke. N = Number of turns on choke.A = Effective area of choke. (for drum core, can approximate with cross section area of center pole.)假设在50KHZ 有24DB 的衰减则，共模截止频率Fc = Fs*10Att/4 0 = 50*10-24/40=12.6KHZ 电感值L= (RL*0.707)/(∏*Fc) = (500.707)/(3.14*12.6) = 893uH使用磁芯和磁棒作滤波电感时应注意自身的阻抗，对于共模电感不能使用低阻抗的磁芯和磁棒，否则会造成炸机现象。

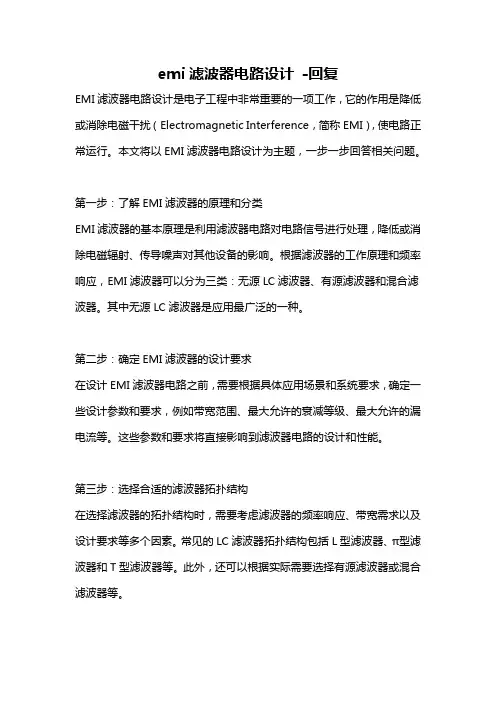

emi滤波器电路设计-回复EMI滤波器电路设计是电子工程中非常重要的一项工作，它的作用是降低或消除电磁干扰（Electromagnetic Interference，简称EMI），使电路正常运行。

本文将以EMI滤波器电路设计为主题，一步一步回答相关问题。

第一步：了解EMI滤波器的原理和分类EMI滤波器的基本原理是利用滤波器电路对电路信号进行处理，降低或消除电磁辐射、传导噪声对其他设备的影响。

根据滤波器的工作原理和频率响应，EMI滤波器可以分为三类：无源LC滤波器、有源滤波器和混合滤波器。

其中无源LC滤波器是应用最广泛的一种。

第二步：确定EMI滤波器的设计要求在设计EMI滤波器电路之前，需要根据具体应用场景和系统要求，确定一些设计参数和要求，例如带宽范围、最大允许的衰减等级、最大允许的漏电流等。

这些参数和要求将直接影响到滤波器电路的设计和性能。

第三步：选择合适的滤波器拓扑结构在选择滤波器的拓扑结构时，需要考虑滤波器的频率响应、带宽需求以及设计要求等多个因素。

常见的LC滤波器拓扑结构包括L型滤波器、π型滤波器和T型滤波器等。

此外，还可以根据实际需要选择有源滤波器或混合滤波器等。

第四步：计算滤波器的元件数值和参数在确定滤波器的拓扑结构后，需要根据具体的设计要求和滤波器电路的特性，计算滤波器的元件数值和参数。

这包括滤波器电感、电容和电阻等的数值选择和设计。

第五步：绘制EMI滤波器的电路图根据前面的设计计算结果，可以使用相应的电路设计软件或者手绘工具绘制EMI滤波器的电路图。

电路图应该清晰明了，标明每个元件的数值和型号，接线端口应该有合适的标记。

第六步：仿真和优化滤波器电路在绘制完电路图之后，可以使用电路仿真软件对滤波器电路进行仿真和优化。

通过仿真可以验证滤波器电路的设计是否符合要求，并进行必要的调整和优化。

第七步：制作滤波器电路原型并进行测试根据仿真结果，可以制作EMI滤波器电路的原型，并进行实际测试。

直流电源EMI滤波器的设计原则、网络结构、参数选择1设计原则——满足最大阻抗失配插入损耗要尽可能增大，即尽可能增大信号的反射。

设电源的输出阻抗和与之端接的滤波器的输人阻抗分别为ZO和ZI，根据信号传输理论，当ZO≠ZI时，在滤波器的输入端口会发生反射，反射系数p＝（ZO－ZI）／（ZO＋ZI）显然，ZO与ZI相差越大，p便越大，端口产生的反射越大，EMI信号就越难通过。

所以，滤波器输入端口应与电源的输出端口处于失配状态，使EMI信号产生反射。

同理，滤波器输出端口应与负载处于失配状态，使EMI信号产生反射。

即滤波器的设什应遵循下列原则：源内阻是高阻的，则滤波器输人阻抗就应该是低阻的，反之亦然。

负载是高阻的，则滤波器输出阻抗就应该是低阻的，反之亦然。

对于EMI信号，电感是高阻的，电容是低阻的，所以，电源EMI滤波器与源或负载的端接应遵循下列原则：如果源内阻或负载是阻性或感性的，与之端接的滤波器接口就应该是容性的。

如果源内阻或负载是容性的，与之端接的滤波器接口就应该是感性的。

2 EMI滤波器的网络结构EMI信号包括共模干扰信号CM和差模干扰信号DM，CM和DM的分布如图1所示。

它可用来指导如何确定EMI滤波器的网络结构和参数。

EMI滤波器的基本网络结构如图2所示。

上述4种网络结构是电源EMI滤波器的基本结构，但是在选用时，要注意以下的间题：l）双向滤波功能——电网对电源、电源对电网都应该有滤波功能。

2）能有效地抑制差模干扰和共模干扰——工程设计中重点考虑共模干扰的抑制。

3）最大程度地满足阻抗失配原则。

几种实际使用的电源EMI滤波器的网络结构如图3所示。

3电源EMI滤波器的参数确定方法a）放电电阻的取值在允许的情况下，电阻取值要求越小越好，需要考虑以下情况：第一，电阻要求采用二级降额使用，保证可靠性。

降额系数为0.75 V，0. 6 W。

根据欧姆定律可求出n＞（0.75Ve）2／（0.6 Pe）。

第二，经过雷击浪涌后有残压，其瞬时值一般在1000 V取值；其瞬时功率值不能超过额定功率值的4倍，也可求出R＞(Vcy)2／（4Pe）。

EMI滤波器的设计滤波器技术的基本用途是选择信号和抑制干扰，滤波器是是压缩信号回路干扰频谱的一种方法，当干扰频谱的成分不同于有用信号的频谱时，就可以用滤波器将无用的干扰信号过滤，减小到一定程度，使传出系统的干扰不甚于超出给定的规范；使传入系统的干扰不甚于引起系统的误动作。

滤波器将有用信号和干扰频谱隔离得越充分，它对减少有用信号回路干扰的效果越好。

因此恰当的设计滤波器，对抑制传导干扰是极其重要的。

EMI滤波器的设计原则滤波器的设计既可以用电抗性组件实现，也可用吸收组件实现。

前者将不要的干扰信号反射回去，后者将不需要的信号吸收掉。

反射式滤波器通常由电感和电容这两种电抗组件组成，使在通带内提供低的串联阻抗和高的并联阻抗；而在阻带内提供高的串联阻抗和低的并联阻抗。

反射式滤波器就是利用LC建立起一个高的串联阻抗和低的并联阻抗，把干扰频率成分的能量反射回信号源，而达到抑制干扰的目的。

滤波器的有效性取决于滤波器连接的前后网络的阻抗，要达到有效的抑制EMI 信号的目的，必须根据滤波器两端连接的EMI信号的源阻抗和负载阻抗合理连接。

如图1所示，当滤波器的输入阻抗Z OUT与负载电阻Z L相等时，两者匹配，此时负载无反射。

当Z L≠Z OUT时，电路失配，则终端会产生反射，我们定义反射系数Γ=（Z OUT-Z L）/(Z OUT+Z L)(1)Z L图1：滤波器的工作原理当负载电抗时，反射系数是复数。

反射系数与衰减的关系是：A r =-10lg(1-∣T∣2 ) (2)工程应用中常用反射系数Γ来表示通带内的最大适配情况。

图2中的滤波器网络是电源EMI 滤波器，ΓI 表示源端对滤波网络的反射系数; ΓZ 表示负载端对滤波网络的反射系数，分三种情况讨论：① 对电源频率50HZ、60HZ 或400HZ 的交流信号而言，要求滤波网络无损耗传送。

即：ΓI =ΓZ =0； Z S =Z IN ; Z L =Z OUT ;② 为了滤除电网传来的EMI 信号，要求：Z S =Z IN ; ΓI =0 ；电网上的干扰传入滤波网络；Z L >>Z OUT ; ΓZ =1滤波网络全部吸收干扰（从负载全反射）。

EMI滤波器电路原理及设计EMI滤波器（Electromagnetic Interference Filter）是一种用于抑制电磁干扰的电路。

电磁干扰是指电子设备之间相互干扰产生的电磁辐射或者干扰信号，会对设备的正常操作和性能产生负面影响。

EMI滤波器通过选择性地传递或者屏蔽指定频率范围内的信号，从而实现对电磁干扰的抑制。

一般来说，低通滤波器是指可以通过低于其中一特定频率的信号，而对高于该特定频率的信号进行滤波的电路。

低通滤波器常用于消除高频电磁干扰。

一个常见的低通滤波器电路是RC滤波器，由电容器和电阻器组成。

电容器对于高频信号具有很大的阻抗，从而将高频信号绕过电路，实现滤波作用。

选择合适的电容和电阻大小可以实现对于特定频率的信号滤波。

相比之下，高通滤波器是指可以通过高于其中一特定频率的信号，而对低于该特定频率的信号进行滤波的电路。

高通滤波器常用于消除低频电磁干扰。

一个常见的高通滤波器电路是RL滤波器，由电感器和电阻器组成。

电感器对于低频信号具有很大的阻抗，从而将低频信号绕过电路，实现滤波作用。

选择合适的电感和电阻大小可以实现对于特定频率的信号滤波。

除了RC和RL滤波器，还有其他各种类型的EMI滤波器电路，比如LC滤波器、二阶滤波器、传输线滤波器等，可以根据具体应用的需求进行选择和设计。

在EMI滤波器电路的设计中，首先需要确定需要滤波的频率范围，然后根据频率范围选择合适的滤波器类型。

其次，需要根据滤波器的阻抗特性和传输线的特性来选择适当的元件值。

还需要注意电路的功率和电流容量，以确保电路能够在正常工作范围内工作。

在实际应用中，EMI滤波器电路通常需要与其他电路结合使用，比如与电源、传输线路、信号线路等进行连接。

因此，需要特别注意电路的布局和接线，以减少电磁干扰的传播路径。

总之，EMI滤波器电路是一种用于抑制电磁干扰的重要电路，通过选择性地传递或者屏蔽指定频率范围内的信号，实现对电磁干扰的抑制。

在设计EMI滤波器电路时，需要根据具体应用需求选择合适的滤波器类型，并根据电路的阻抗特性和传输线的特性选择适当的元件值。

EMI滤波器电路原理及设计
EMI滤波器的原理是基于信号的频率特性和线路的阻抗匹配。

在设计EMI滤波器时，首先需要分析电路中的电磁干扰源，并根据干扰频率的不
同选择合适的滤波器类型。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

在滤波器的设计中，核心是选择合适的元件参数以及电路拓扑结构。

其中电感和电容是常用的滤波元件，它们的选择需要考虑滤波器的频率响
应特性。

一般来说，电感可用于低频段的滤波，而电容则适用于高频段的
滤波。

在滤波器的设计中还需要考虑元件的阻抗匹配，以提高滤波效果。

除了滤波器，EMI滤波器还包括抑制器。

抑制器通过增加抑制网络，
进一步提高滤波器对电磁干扰的抑制效果。

抑制网络一般包括与电磁干扰
源之间的串联电感和并联电容。

它们通过改变电路的阻抗特性，减少电磁
干扰信号的传输和辐射。

在设计EMI滤波器时，还需要考虑电路的输入和输出特性以及滤波器
的功率损耗。

输入和输出特性的分析包括电压、电流和功率的测量与计算，以保证滤波器在工作范围内的性能。

而功率损耗则是指滤波器对信号的能
量损耗，需要控制在合理的范围内，以避免对整体电路性能的影响。

总之，EMI滤波器的设计原理是基于信号的频率特性和线路的阻抗匹配。

通过选择合适的滤波器类型、元件参数和抑制网络，可以实现对电磁
干扰的抑制。

设计时需要考虑电路的输入和输出特性以及滤波器的功率损耗，以保证滤波器正常工作并提供良好的滤波效果。

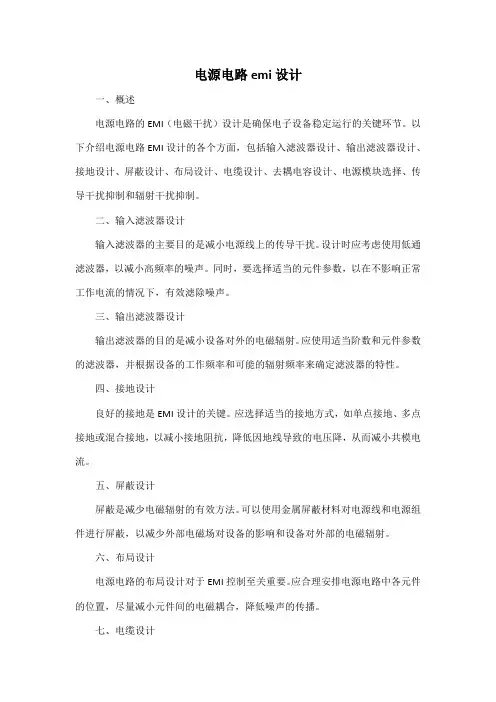

电源电路emi设计一、概述电源电路的EMI（电磁干扰）设计是确保电子设备稳定运行的关键环节。

以下介绍电源电路EMI设计的各个方面，包括输入滤波器设计、输出滤波器设计、接地设计、屏蔽设计、布局设计、电缆设计、去耦电容设计、电源模块选择、传导干扰抑制和辐射干扰抑制。

二、输入滤波器设计输入滤波器的主要目的是减小电源线上的传导干扰。

设计时应考虑使用低通滤波器，以减小高频率的噪声。

同时，要选择适当的元件参数，以在不影响正常工作电流的情况下，有效滤除噪声。

三、输出滤波器设计输出滤波器的目的是减小设备对外的电磁辐射。

应使用适当阶数和元件参数的滤波器，并根据设备的工作频率和可能的辐射频率来确定滤波器的特性。

四、接地设计良好的接地是EMI设计的关键。

应选择适当的接地方式，如单点接地、多点接地或混合接地，以减小接地阻抗，降低因地线导致的电压降，从而减小共模电流。

五、屏蔽设计屏蔽是减少电磁辐射的有效方法。

可以使用金属屏蔽材料对电源线和电源组件进行屏蔽，以减少外部电磁场对设备的影响和设备对外部的电磁辐射。

六、布局设计电源电路的布局设计对于EMI控制至关重要。

应合理安排电源电路中各元件的位置，尽量减小元件间的电磁耦合，降低噪声的传播。

七、电缆设计电缆是电磁干扰的主要传播途径之一。

应选择低阻抗、低感抗的电缆，并进行合理的电缆布局和捆扎，以减小电缆对电磁干扰的传播。

八、去耦电容设计去耦电容可以减小电源中的噪声，提高电路的稳定性。

在电路板上的关键元件附近应合理放置去耦电容，并选择适当的电容值和耐压值。

九、电源模块选择在电源模块的选择上，应优先考虑具有良好EMI性能的模块。

这可以大大简化EMI设计的难度，提高系统的稳定性。

十、传导干扰抑制传导干扰可以通过在设备的输入端加装滤波器来抑制。

根据干扰的频率和强度，可以选择使用各种不同类型的滤波器，如π型滤波器、级联滤波器等。

此外，合理选择和使用电容器、电感器等元件，也可以有效地抑制传导干扰。

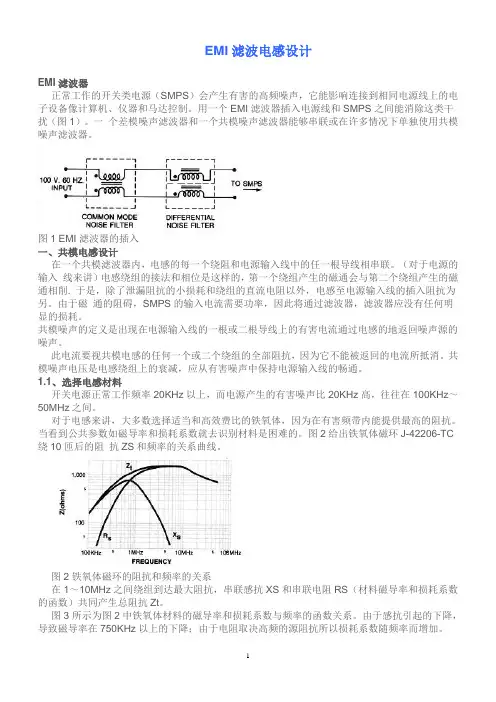

EMI滤波电感设计EMI滤波器正常工作的开关类电源（SMPS）会产生有害的高频噪声，它能影响连接到相同电源线上的电子设备像计算机、仪器和马达控制。

用一个EMI滤波器插入电源线和SMPS之间能消除这类干扰（图1）。

一个差模噪声滤波器和一个共模噪声滤波器能够串联或在许多情况下单独使用共模噪声滤波器。

图1 EMI滤波器的插入一、共模电感设计在一个共模滤波器内，电感的每一个绕阻和电源输入线中的任一根导线相串联。

（对于电源的输入线来讲）电感绕组的接法和相位是这样的，第一个绕组产生的磁通会与第二个绕组产生的磁通相削. 于是，除了泄漏阻抗的小损耗和绕组的直流电阻以外，电感至电源输入线的插入阻抗为另。

由于磁通的阻碍，SMPS的输入电流需要功率，因此将通过滤波器，滤波器应没有任何明显的损耗。

共模噪声的定义是出现在电源输入线的一根或二根导线上的有害电流通过电感的地返回噪声源的噪声。

此电流要视共模电感的任何一个或二个绕组的全部阻抗，因为它不能被返回的电流所抵消。

共模噪声电压是电感绕组上的衰减，应从有害噪声中保持电源输入线的畅通。

1.1、选择电感材料开关电源正常工作频率20KHz以上，而电源产生的有害噪声比20KHz高，往往在100KHz～50MHz之间。

对于电感来讲，大多数选择适当和高效费比的铁氧体，因为在有害频带内能提供最高的阻抗。

当看到公共参数如磁导率和损耗系数就去识别材料是困难的。

图2给出铁氧体磁环J-42206-TC 绕10匝后的阻抗ZS和频率的关系曲线。

图2铁氧体磁环的阻抗和频率的关系在1～10MHz之间绕组到达最大阻抗，串联感抗XS和串联电阻RS（材料磁导率和损耗系数的函数）共同产生总阻抗Zt。

图3所示为图2中铁氧体材料的磁导率和损耗系数与频率的函数关系。

由于感抗引起的下降，导致磁导率在750KHz以上的下降；由于电阻取决高频的源阻抗所以损耗系数随频率而增加。

图3铁氧体磁环的磁导率、损耗系数和频率的关系图4给出三种不同材料的总阻抗和频率的关系。
