FTTx装维技术

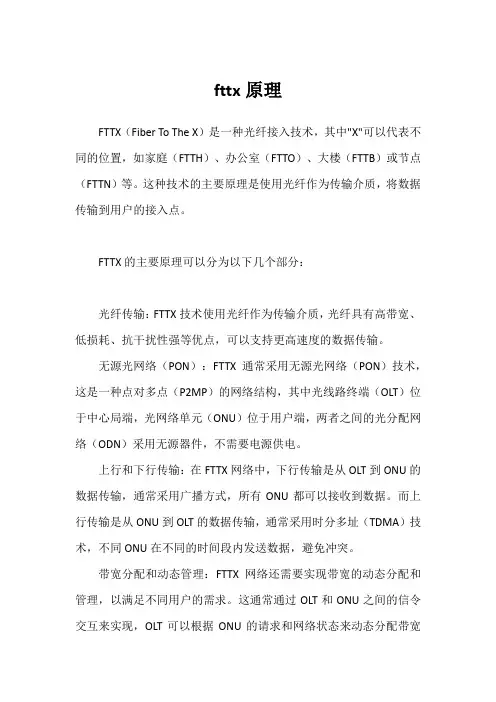

fttx原理
FTTX（Fiber To The X）是一种光纤接入技术，其中"X"可以代表不同的位置，如家庭（FTTH）、办公室（FTTO）、大楼（FTTB）或节点（FTTN）等。

这种技术的主要原理是使用光纤作为传输介质，将数据传输到用户的接入点。

FTTX的主要原理可以分为以下几个部分：
光纤传输：FTTX技术使用光纤作为传输介质，光纤具有高带宽、低损耗、抗干扰性强等优点，可以支持更高速度的数据传输。

无源光网络（PON）：FTTX通常采用无源光网络（PON）技术，这是一种点对多点（P2MP）的网络结构，其中光线路终端（OLT）位于中心局端，光网络单元（ONU）位于用户端，两者之间的光分配网络（ODN）采用无源器件，不需要电源供电。

上行和下行传输：在FTTX网络中，下行传输是从OLT到ONU的数据传输，通常采用广播方式，所有ONU都可以接收到数据。

而上行传输是从ONU到OLT的数据传输，通常采用时分多址（TDMA）技术，不同ONU在不同的时间段内发送数据，避免冲突。

带宽分配和动态管理：FTTX网络还需要实现带宽的动态分配和管理，以满足不同用户的需求。

这通常通过OLT和ONU之间的信令交互来实现，OLT可以根据ONU的请求和网络状态来动态分配带宽
资源。

总的来说，FTTX技术通过光纤传输和PON网络结构，实现了高速、高效、灵活的用户接入，是未来固定宽带接入的重要发展方向。

FTTx装维技术目录1.光纤通信基础知识、EPON系统介绍 (3)1.1 接入网的实现技术 (3)1.2 光纤通信基础知识 (3)1.3EPON系统 (6)2.FTTx装维技术 (10)2.1 ONU安装 (10)2.2 布线要求 (13)3.常见问题及故障诊断 (19)3.1 FTTH 业务开通中的故障诊断 (19)3.2典型案例 (22)4.常用仪器仪表和工具 (24)1.光纤通信基础知识、EPON系统介绍1.1 接入网的实现技术接入网通常是按其所用传输介质的不同来进行分类的。

1.1.1 铜线接入端局与交接箱之间可以有远端交换模块（Remote Switching Unit，RSU）或远端（Remote Terminal，RT）。

端局本地交换机的主配线架（Main Distribution Frame，MDF）经大线径、大对数的馈线电缆（数百～数千对）连至分路点转向不同方向。

由交接箱开始经较小线径较小对数的配线电缆（每组几十对）连至分线盒。

由分线盒开始通常是若干单对或双对双绞线直接与用户终端处的网路接口（Network Interface，NI）相连，用户引入线为用户专用，NI为网络设备和用户设备的分界点。

铜线用户环路的作用是把用户话机连接到电话局的交换机上。

1.1.2 光纤接入网光纤接入网（或称光接入网）（Optical Access Network，OAN）是以光纤为传输介质，并利用光波作为光载波传送信号的接入网，泛指本地交换机或远端交换模块与用户之间采用光纤通信或部分采用光纤通信的系统。

OLT的作用是为光接入网提供网络侧与本地交换机之间的接口，并经一个或多个ODN与用户侧的ONU通信。

ODN为OLT与ONU之间提供光传输手段，其主要功能是完成光信号功率的分配任务。

ONU的作用是为光接入网提供直接的或远端的用户侧接口，处于ODN的用户侧。

ONU的主要功能是终结来自ODN的光纤，处理光信号，并为多个小企事业用户和居民用户提供业务接口。

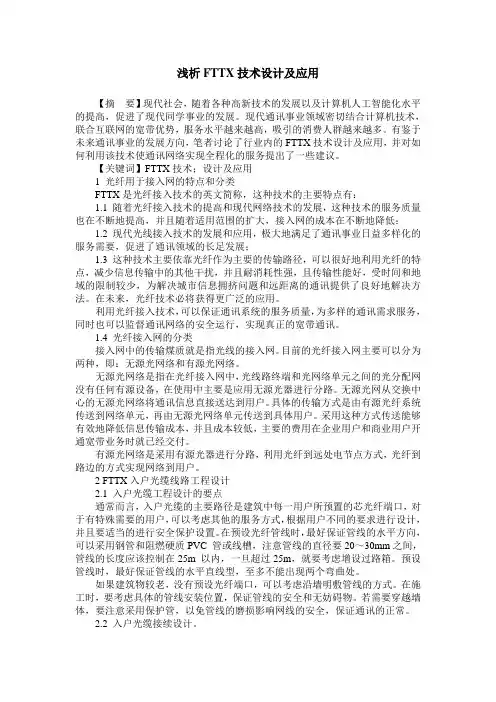

浅析FTTX技术设计及应用【摘要】现代社会，随着各种高新技术的发展以及计算机人工智能化水平的提高，促进了现代同学事业的发展。

现代通讯事业领域密切结合计算机技术，联合互联网的宽带优势，服务水平越来越高，吸引的消费人群越来越多。

有鉴于未来通讯事业的发展方向，笔者讨论了行业内的FTTX技术设计及应用，并对如何利用该技术使通讯网络实现全程化的服务提出了一些建议。

【关键词】FTTX技术；设计及应用1 光纤用于接入网的特点和分类FTTX是光纤接入技术的英文简称，这种技术的主要特点有：1.1 随着光纤接入技术的提高和现代网络技术的发展，这种技术的服务质量也在不断地提高，并且随着适用范围的扩大，接入网的成本在不断地降低；1.2 现代光线接入技术的发展和应用，极大地满足了通讯事业日益多样化的服务需要，促进了通讯领域的长足发展；1.3 这种技术主要依靠光纤作为主要的传输路径，可以很好地利用光纤的特点，减少信息传输中的其他干扰，并且耐消耗性强，且传输性能好，受时间和地域的限制较少，为解决城市信息拥挤问题和远距离的通讯提供了良好地解决方法。

在未来，光纤技术必将获得更广泛的应用。

利用光纤接入技术，可以保证通讯系统的服务质量，为多样的通讯需求服务，同时也可以监督通讯网络的安全运行，实现真正的宽带通讯。

1.4 光纤接入网的分类接入网中的传输煤质就是指光线的接入网。

目前的光纤接入网主要可以分为两种，即：无源光网络和有源光网络。

无源光网络是指在光纤接入网中，光线路终端和光网络单元之间的光分配网没有任何有源设备，在使用中主要是应用无源光器进行分路。

无源光网从交换中心的无源光网络将通讯信息直接送达到用户。

具体的传输方式是由有源光纤系统传送到网络单元，再由无源光网络单元传送到具体用户。

采用这种方式传送能够有效地降低信息传输成本，并且成本较低，主要的费用在企业用户和商业用户开通宽带业务时就已经交付。

有源光网络是采用有源光器进行分路，利用光纤到远处电节点方式，光纤到路边的方式实现网络到用户。

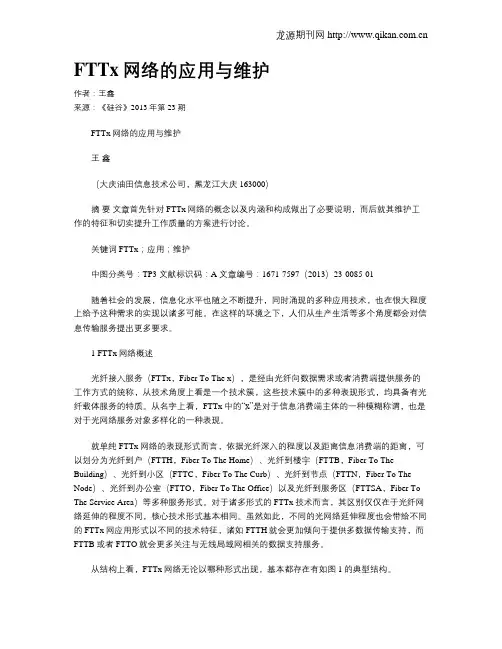

FTTx网络的应用与维护作者：王鑫来源：《硅谷》2013年第23期FTTx网络的应用与维护王鑫（大庆油田信息技术公司，黑龙江大庆 163000）摘要文章首先针对FTTx网络的概念以及内涵和构成做出了必要说明，而后就其维护工作的特征和切实提升工作质量的方案进行讨论。

关键词 FTTx；应用；维护中图分类号：TP3 文献标识码：A 文章编号：1671-7597（2013）23-0085-01随着社会的发展，信息化水平也随之不断提升，同时涌现的多种应用技术，也在很大程度上给予这种需求的实现以诸多可能。

在这样的环境之下，人们从生产生活等多个角度都会对信息传输服务提出更多要求。

1 FTTx网络概述光纤接入服务（FTTx，Fiber To The x），是经由光纤向数据需求或者消费端提供服务的工作方式的统称，从技术角度上看是一个技术簇，这些技术簇中的多种表现形式，均具备有光纤载体服务的特质。

从名字上看，FTTx中的“x”是对于信息消费端主体的一种模糊称谓，也是对于光网络服务对象多样化的一种表现。

就单纯FTTx网络的表现形式而言，依据光纤深入的程度以及距离信息消费端的距离，可以划分为光纤到户（FTTH，Fiber To The Home）、光纤到楼宇（FTTB，Fiber To The Building）、光纤到小区（FTTC，Fiber To The Curb）、光纤到节点（FTTN，Fiber To The Node）、光纤到办公室（FTTO，Fiber To The Office）以及光纤到服务区（FTTSA，Fiber To The Service Area）等多种服务形式。

对于诸多形式的FTTx技术而言，其区别仅仅在于光纤网络延伸的程度不同，核心技术形式基本相同。

虽然如此，不同的光网络延伸程度也会带给不同的FTTx网应用形式以不同的技术特征，诸如FTTH就会更加倾向于提供多数据传输支持，而FTTB或者FTTO就会更多关注与无线局域网相关的数据支持服务。

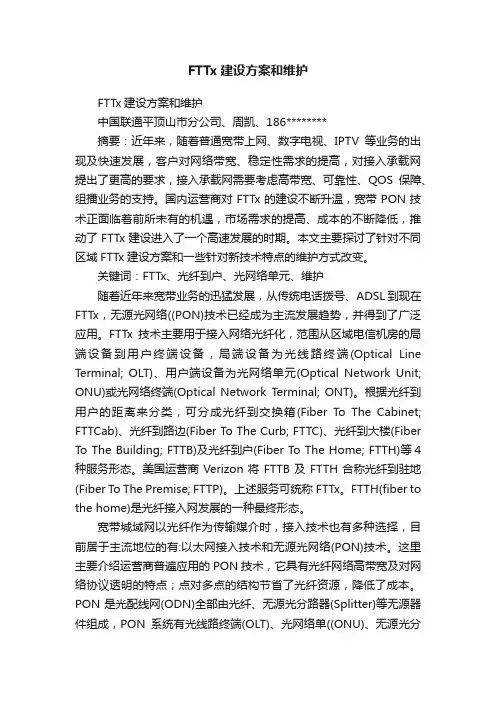

FTTx建设方案和维护FTTx建设方案和维护中国联通平顶山市分公司、周凯、186********摘要：近年来，随着普通宽带上网、数字电视、IPTV等业务的出现及快速发展，客户对网络带宽、稳定性需求的提高，对接入承载网提出了更高的要求，接入承载网需要考虑高带宽、可靠性、QOS保障、组播业务的支持。

国内运营商对FTTx的建设不断升温，宽带PON技术正面临着前所未有的机遇，市场需求的提高、成本的不断降低，推动了FTTx建设进入了一个高速发展的时期。

本文主要探讨了针对不同区域FTTx建设方案和一些针对新技术特点的维护方式改变。

关键词：FTTx、光纤到户、光网络单元、维护随着近年来宽带业务的迅猛发展，从传统电话拨号、ADSL到现在FTTx，无源光网络((PON)技术已经成为主流发展趋势，并得到了广泛应用。

FTTx技术主要用于接入网络光纤化，范围从区域电信机房的局端设备到用户终端设备，局端设备为光线路终端(Optical Line Terminal; OLT)、用户端设备为光网络单元(Optical Network Unit; ONU)或光网络终端(Optical Network T erminal; ONT)。

根据光纤到用户的距离来分类，可分成光纤到交换箱(Fiber T o The Cabinet; FTTCab)、光纤到路边(Fiber To The Curb; FTTC)、光纤到大楼(Fiber To The Building; FTTB)及光纤到户(Fiber To The Home; FTTH)等4种服务形态。

美国运营商Verizon将FTTB及FTTH合称光纤到驻地(Fiber To The Premise; FTTP)。

上述服务可统称FTTx。

FTTH(fiber to the home)是光纤接入网发展的一种最终形态。

宽带城域网以光纤作为传输媒介时，接入技术也有多种选择，目前居于主流地位的有:以太网接入技术和无源光网络(PON)技术。

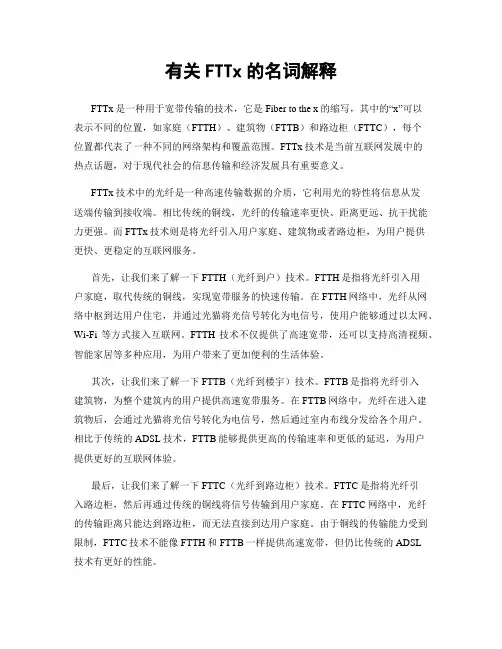

有关FTTx的名词解释FTTx是一种用于宽带传输的技术，它是Fiber to the x的缩写，其中的“x”可以表示不同的位置，如家庭（FTTH）、建筑物（FTTB）和路边柜（FTTC），每个位置都代表了一种不同的网络架构和覆盖范围。

FTTx技术是当前互联网发展中的热点话题，对于现代社会的信息传输和经济发展具有重要意义。

FTTx技术中的光纤是一种高速传输数据的介质，它利用光的特性将信息从发送端传输到接收端。

相比传统的铜线，光纤的传输速率更快、距离更远、抗干扰能力更强。

而FTTx技术则是将光纤引入用户家庭、建筑物或者路边柜，为用户提供更快、更稳定的互联网服务。

首先，让我们来了解一下FTTH（光纤到户）技术。

FTTH是指将光纤引入用户家庭，取代传统的铜线，实现宽带服务的快速传输。

在FTTH网络中，光纤从网络中枢到达用户住宅，并通过光猫将光信号转化为电信号，使用户能够通过以太网、Wi-Fi等方式接入互联网。

FTTH技术不仅提供了高速宽带，还可以支持高清视频、智能家居等多种应用，为用户带来了更加便利的生活体验。

其次，让我们来了解一下FTTB（光纤到楼宇）技术。

FTTB是指将光纤引入建筑物，为整个建筑内的用户提供高速宽带服务。

在FTTB网络中，光纤在进入建筑物后，会通过光猫将光信号转化为电信号，然后通过室内布线分发给各个用户。

相比于传统的ADSL技术，FTTB能够提供更高的传输速率和更低的延迟，为用户提供更好的互联网体验。

最后，让我们来了解一下FTTC（光纤到路边柜）技术。

FTTC是指将光纤引入路边柜，然后再通过传统的铜线将信号传输到用户家庭。

在FTTC网络中，光纤的传输距离只能达到路边柜，而无法直接到达用户家庭。

由于铜线的传输能力受到限制，FTTC技术不能像FTTH和FTTB一样提供高速宽带，但仍比传统的ADSL技术有更好的性能。

FTTx技术的普及对于数字经济和信息社会的发展具有重要意义。

它可以为用户提供更高速、更稳定的互联网服务，加速数据的传输和共享。

华为接入网FTTx家庭宽带业务――装维手册华为技术有限公司版权所有侵权必究目录1 宽带安装方法 (4)1.1 LAN接入家庭宽带安装方法 (4)1.1.1 硬件设备连接 (4)1.1.2网卡操作指导 (4)1.1.3拨号程序设置步骤 (13)1.2 FTTH家庭宽带安装方法 (18)1.2.1 安装步骤 (18)1.2.2 FTTH安装环境要求与注意事项： (19)2 故障处理 (20)2.1 光接入问题处理常用信息 (20)2.1.1 MA5680T指示灯 (20)2.1.2 MA5616指示灯 (21)2.1.3 MA5620指示灯 (22)2.1.4 MA5612指示灯 (23)2.1.5 HG810/HG813/HG850/850a/HG8XXX指示灯 (23)2.1.6 ODN常用信息 (24)2.2 拨号上网失败问题处理 (27)2.2.1 原因分析 (27)2.2.2 排查方法 (27)2.2.3 上网网速慢问题处理 (29)2.2.4 原因分析 (29)2.2.5 排查方法 (29)2.3网页无法打开问题处理 (31)2.3.1 原因分析 (31)2.3.2 排查方法 (31)2.4上网时经常出现掉线问题处理 (32)2.4.1 原因分析 (32)2.4.2 排查方法 (33)2.5 ONU无法注册问题处理 (33)2.5.1 原因分析 (33)2.5.2 排查方法 (33)2.6 ONU配置状态失败问题处理 (36)2.6.1 原因分析 (36)2.6.2 排查方法 (37)2.7 ONU频繁离线问题处理 (40)2.7.1 原因分析 (40)2.7.2 单个ONU频繁离线排查方法 (40)2.7.3 PON口下所有ONU频繁上下线排查方法 (42)3 网络知识介绍 (43)3.1 用户上网过程介绍 (43)3.2 DNS介绍 (44)3.3 DNS设置 (45)3.4 常用测试定位方法介绍； (55)3.4.1 Ping测试介绍 (55)3.4.2 Ipconfig查询IP和MAC地址方法介绍 (55)3.5 主机安全加固 (56)3.5.1 合理使用U盘、移动硬盘等存储设备 (56)3.5.2安装杀毒软件 (57)3.5.3安装防火墙 (57)3.5.4安装安全卫士360 (57)3.5.5养成良好的上网习惯 (57)3.6常见问题FAQ (57)3.6.1 为什么我的电脑右下角提示“本地连接受限制或无连接”？ (57)3.6.2 为什么我的数据流量一大就死机了？ (59)3.6.3 为何我上网后，机子经常会出现死机、程序非法操作、自动无故关机？593.6.4 我是2M的带宽，为什么我下载只能达到200KB？ (60)1 宽带安装方法1.1 LAN接入家庭宽带安装方法家庭宽带客户采用PPPOE拨号的上网方式，具体方法详见拨号程序设置步骤。

第6章 FTT x 维护◆ 93 ◆行保护。

严禁将光缆贴住墙面沿直角弯转弯。

（5）采用钉固布缆方法铺设光缆时需特别注意光缆的弯曲、绞结、扭曲、损伤等现象。

（6）光缆布放完毕后，需全程目视检查光缆，确保光缆上没有外力的产生。

蝶形光缆卡固安装示意如图6-19所示。

图6-19 蝶形光缆卡固安装示意6.3.5 FTTH 室外布线装维要求FTTH 末梢室外布线分为室外楼道布线和架空布线两种类别，本小节将分别就两种场景布线装维要求进行阐述。

1．楼道布线装维要求（1）布线通道管材选择① 采用垂直、水平覆盖模式建设时，为方便后续装维，建议选用 φ32 多孔PVC 管。

② 采用精确覆盖模式建设时，建议优先选用φ32多孔PVC 管，也可以选用φ20/32单孔PVC 管或PVC 线槽。

③ 如果垂直管道需要跨越原有横向管道，则建议选用单孔PVC 管以方便PVC 管冷弯后跨越（或在过路盒处采用波纹管连接）。

楼内布线主要器材如图6-20所示。

（2）楼板打洞要求楼层打洞工具如图6-21所示。

① 应尽量贴墙定位打孔位置。

② 先用φ12钻头打孔，并扩孔打穿楼板；然后用φ20钻头打孔，并用錾子和电锤扩孔到φ32。

③ 打孔时，先用电锤在打孔位置轻轻定位，然后再冲击打孔，待快要打穿楼板时，应控制打孔冲击力度，避免出现楼板下沙灰大块脱落。

楼层打洞现场示意如图6-22所示。

信息通信系统接入网维护管理概要◆ 94 ◆图6-20 楼内布线主要器材图6-21 楼层打洞工具图6-22 楼层打洞现场示意φ20/32 PVC管φ32多孔管20/40双壁波纹管管卡或铁制卡线槽过路盒光缆分纤盒电锤（开孔能力φ28mm以上）φ32mm开孔器錾子弯管弹簧φ20mm水泥钻头梯子2kW汽油发电机热风机常用五金工具价格φ12钻头打孔扩孔打穿楼板φ20钻头打孔錾子扩孔电锤扩孔。

华为接入网FTTx家庭宽带业务――装维手册华为技术有限公司x 侵权必究目录1 宽带安装方法 (4)1.1 LAN接入家庭宽带安装方法 (4)1.1.1 硬件设备连接 (4)1.1.2 网卡操作指导 (4)1.1.3 拨号程序设置步骤 (12)1.2 FTTH家庭宽带安装方法 (17)1.2.1 安装步骤 (17)1.2.2 FTTH安装环境要求与注意事项： (18)2 故障处理 (19)2.1 光接入问题处理常用信息 (19)2.1.1 MA5680T指示灯 (19)2.1.2 MA5616指示灯 (20)2.1.3 MA5620指示灯 (21)2.1.4 MA5612指示灯 (22)2.1.5 HG810/HG8一三/HG850/850a/HG8XXX指示灯 (22)2.1.6 ODN常用信息 (23)2.2 拨号上网失败问题处理 (25)2.2.1 原因分析 (25)2.2.2 排查方法 (26)2.2.3 上网网速慢问题处理 (28)2.2.4 原因分析 (28)2.2.5 排查方法 (28)2.3 网页无法打开问题处理 (30)2.3.1 原因分析 (30)2.3.2 排查方法 (30)2.4 上网时经常出现掉线问题处理 (31)2.4.1 原因分析 (31)2.4.2 排查方法 (31)2.5 ONU无法注册问题处理 (32)2.5.1 原因分析 (32)2.5.2 排查方法 (32)2.6 ONU配置状态失败问题处理 (35)2.6.1 原因分析 (35)2.6.2 排查方法 (36)2.7 ONU频繁离线问题处理 (38)2.7.1 原因分析 (38)2.7.2 单个ONU频繁离线排查方法 (39)2.7.3 PON口下所有ONU频繁上下线排查方法 (40)3 网络知识介绍 (42)3.1 用户上网过程介绍 (42)3.2 DNS介绍 (42)3.3 DNS设置 (43)3.4 常用测试定位方法介绍； (52)3.4.1 Ping测试介绍 (52)3.4.2 Ipconfig查询IP和MAC地址方法介绍 (52)3.5 主机安全加固 (53)3.5.1 合理使用U盘、移动硬盘等存储设备 (54)3.5.2 安装杀毒软件 (54)3.5.3 安装防火墙 (54)3.5.4 安装安全卫士360 (54)3.5.5 养成良好的上网习惯 (54)3.6 常见问题FAQ (54)3.6.1 为什么我的电脑右下角提示“本地连接受限制或无连接”？ (54)3.6.2 为什么我的数据流量一大就死机了？ (57)3.6.3 为何我上网后，机子经常会出现死机、程序非法操作、自动无故关机？ (57)3.6.4 我是2M的带宽，为什么我下载只能达到200KB？ (58)1 宽带安装方法1.1 LAN接入家庭宽带安装方法家庭宽带客户采用PPPOE拨号的上网方式，具体方法详见拨号程序设置步骤。

F T T x技术本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchFTTx技术3.2.1 概述传统的接入网技术难以满足Multiple-Play业务的需求，只有基于光纤接入技术的综合业务接入网能够满足未来用户的需求。

光纤接入采用光纤作为传输媒质，具有传输容量大、传输质量高、高可靠性、传输距离长、抗电磁干扰等优点，是未来宽带有线接入的发展方向。

FTTX是接入网提速的必然选择，最终目标是FTTH（光纤到户）。

图3-2 FTTx接入示意图DP分线盒FP交接箱LE业务提供点接入网引入线图例：光纤铜缆AG08机MDF主干DSLAM配线接入点用户机楼ONUHomeLE业务提供点ONU 1ONU n1:32SplitterOLT建筑物铜缆网FTTH图3-3 FTTH接入示意图FTTx系统主要由光线路终端（OLT，局端设备）、光网络单元（ONU，用户端设备）和光分配网（ODN，光纤环路系统）组成。

其中光分配网由以下几部分组成：干（馈）线光缆：由中心机房引出，至光分配点配线设施：光缆接续盒、光交接箱、光配线箱、ODF光分配点：光分路器所在的位置配线光缆：光配线点至入户光纤配线点之间光分路器：1:2 ～1:64入户光纤配线点：对入户线光缆进行配线的设施所在的位置入户线光缆：入户光纤配线点至光纤端接点之间配线设施：楼道分线盒、光缆接头盒光纤端接设施：光纤插座、入户终端盒跳线：连通光纤端接设施与ONU图3-4 ODN拓扑示意图图3-5 ODN应用示意图3.2.2 FTTx的划分与技术种类1、FTTx的划分根据光纤到用户的距离来分类，如图1所示，可分成光纤到交换箱(FTTCab)、光纤到路边(FTTC)、光纤到大楼(FTTB)及光纤到户(FTTH)或光纤到办公室（FTTO）等。

美国运营商Verizon将FTTB及FTTH合称光纤到驻地(FTTP)。
