毕业论文—小区FTTX+LAN宽带接入网设计该小区FTTX+LAN宽带接入网设计的目的是为了满足小区住户日常使用互联网的需求，提高生活质量和工作效率，下面将从以下几个方面进行详细介绍：一、小区现状分析本小区共有12栋楼，每栋楼共有7层，每层楼共有5户住户。
现状下，小区内部没有专门的网络接入服务，只能通过各家自己安装的早期ADSL拨号上网。
因此，接入网设计的目标是为小区提供更加稳定和快速的网络服务。
二、FTTX网络接入服务FTTX是针对小区的远程接入技术，是一种新型的信号传输技术，是将光纤覆盖到小区内，再建立绿色设施，通过终端设备进行接入。
因此，小区需要安装光缆，这样住户便可享受到高速、可靠的网络业务。
三、LAN宽带接入服务LAN是用于连接个人电脑和设备的局域网络，在小区中，住户家庭需要通过LAN 接入整个宽带接入系统，完成网络接入功能。
四、小区FTTX网络接入系统的设计小区FTTX网络接入系统设计分为光缆铺设、接入网组网和光纤选型。
1、光缆铺设首先，需要对小区光缆起点、虚拟接入点、倒装等有关方面进行评估，设计一套适合小区的光纤铺设方案。
在具体实施过程中，需要考虑经营成本和维护费用，同时要注意为小区内所有住户提供高速网络服务。
2、接入网组网接下来，需要组建小区FTTX网络接入系统。
组建过程需要严格按照组网设计方案按计划进行。
这包括配置小区主控交换设备、光接头盒、光纤终端设备和用户光端机等，以使整个FTTX接入系统正常运行。
3、光纤选型在光纤型号设计方面，需要根据小区实际情况选用合适的光纤型号。
在FTTX网络设计中采用的光纤型号必须满足小区光缆铺设方案要求，以保证网络接入系统的高速度、质量和可靠性。
以上设计方案是针对该小区FTTX+LAN宽带接入网设计的初步计划，具体实施方案需要结合小区内部实际情况进行考虑。
FTTx划分FTTx技术主要用于接入网络光纤化，范围从区域电信机房的局端设备到用户终端设备，局端设备为光线路终端(Optical Line Terminal; OLT)、用户端设备为光网络单元(Optical Network Unit; ONU)或光网络终端(Optical Network Terminal; ONT)。
根据光纤到用户的距离来分类，可分成光纤到交换箱(Fiber To The Cabinet; FTTCab)、光纤到路边(Fiber To The Curb; FTTC)、光纤到大楼(Fiber To The Building; FTTB)及光纤到户(Fiber To The Home; FTTH)等4种服务形态。
美国运营商Verizon将FTTB及FTTH合称光纤到驻地(Fiber To The Premise; FTTP)。
上述服务可统称FTTx。
1. FTTCFTTC为目前最主要的服务形式，主要是为住宅区的用户作服务，将ONU设备放置于路边机箱，利用ONU出来的同轴电缆传送CATV信号或双绞线传送电话及上网服务。
2. FTTBFTTB依服务对象区分有两种，一种是公寓大厦的用户服务，另一种是商业大楼的公司行号服务，两种皆将ONU设置在大楼的地下室配线箱处，只是公寓大厦的ONU是FTTC 的延伸，而商业大楼是为了中大型企业单位，必须提高传输的速率，以提供高速的数据、电子商务、视频会议等宽带服务。
3. FTTH至于FTTH，ITU认为从光纤端头的光电转换器（或称为媒体转换器MC）到用户桌面不超过100米的情况才是FTTH。
FTTH将光纤的距离延伸到终端用户家里，使得家庭内能提供各种不同的宽带服务，如VOD、在家购物、在家上课等，提供更多的商机。
若搭配WLAN技术，将使得宽带与移动结合，则可以达到未来宽带数字家庭的远景。
4. FTTPFTTP(fiber to the premise，光纤到用户所在地)，北美术语，FTTP将光缆一直扩展到家庭或企业。

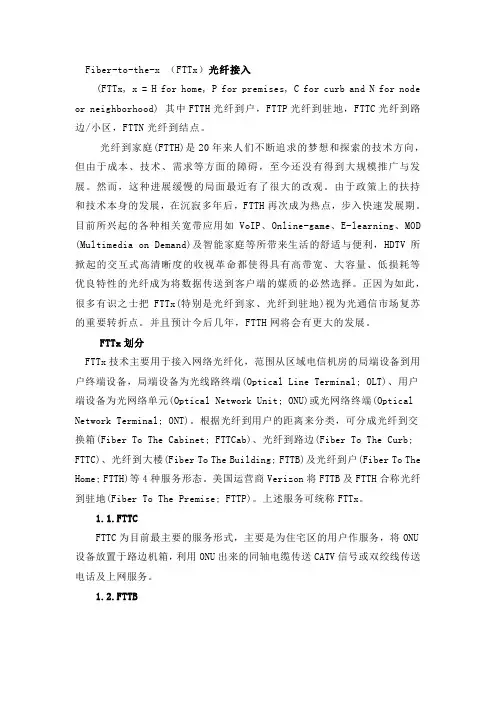

Fiber-to-the-x （FTTx）光纤接入(FTTx, x = H for home, P for premises, C for curb and N for node or neighborhood) 其中FTTH光纤到户，FTTP光纤到驻地，FTTC光纤到路边/小区，FTTN光纤到结点。
光纤到家庭(FTTH)是20年来人们不断追求的梦想和探索的技术方向，但由于成本、技术、需求等方面的障碍，至今还没有得到大规模推广与发展。
然而，这种进展缓慢的局面最近有了很大的改观。
由于政策上的扶持和技术本身的发展，在沉寂多年后，FTTH再次成为热点，步入快速发展期。
目前所兴起的各种相关宽带应用如VoIP、Online-game、E-learning、MOD (Multimedia on Demand)及智能家庭等所带来生活的舒适与便利，HDTV所掀起的交互式高清晰度的收视革命都使得具有高带宽、大容量、低损耗等优良特性的光纤成为将数据传送到客户端的媒质的必然选择。
正因为如此，很多有识之士把FTTx(特别是光纤到家、光纤到驻地)视为光通信市场复苏的重要转折点。
并且预计今后几年，FTTH网将会有更大的发展。
FTTx划分FTTx技术主要用于接入网络光纤化，范围从区域电信机房的局端设备到用户终端设备，局端设备为光线路终端(Optical Line Terminal; OLT)、用户端设备为光网络单元(Optical Network Unit; ONU)或光网络终端(Optical Network Terminal; ONT)。
根据光纤到用户的距离来分类，可分成光纤到交换箱(Fiber To The Cabinet; FTTCab)、光纤到路边(Fiber To The Curb; FTTC)、光纤到大楼(Fiber To The Building; FTTB)及光纤到户(Fiber To The Home; FTTH)等4种服务形态。

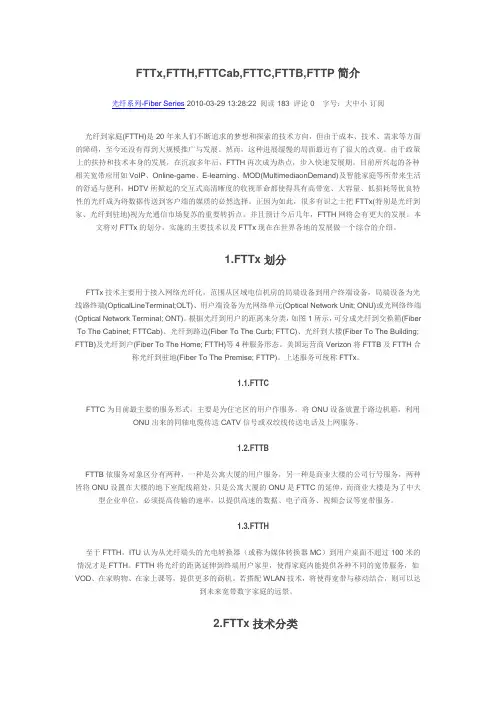

FTTx,FTTH,FTTCab,FTTC,FTTB,FTTP简介光纤系列-Fiber Series 2010-03-29 13:28:22 阅读183 评论0 字号：大中小订阅光纤到家庭(FTTH)是20年来人们不断追求的梦想和探索的技术方向，但由于成本、技术、需求等方面的障碍，至今还没有得到大规模推广与发展。
然而，这种进展缓慢的局面最近有了很大的改观。
由于政策上的扶持和技术本身的发展，在沉寂多年后，FTTH再次成为热点，步入快速发展期。
目前所兴起的各种相关宽带应用如VoIP、Online-game、E-learning、MOD(MultimediaonDemand)及智能家庭等所带来生活的舒适与便利，HDTV所掀起的交互式高清晰度的收视革命都使得具有高带宽、大容量、低损耗等优良特性的光纤成为将数据传送到客户端的媒质的必然选择。
正因为如此，很多有识之士把FTTx(特别是光纤到家、光纤到驻地)视为光通信市场复苏的重要转折点。
并且预计今后几年，FTTH网将会有更大的发展。
本文将对FTTx的划分，实施的主要技术以及FTTx现在在世界各地的发展做一个综合的介绍。
1.FTTx划分FTTx技术主要用于接入网络光纤化，范围从区域电信机房的局端设备到用户终端设备，局端设备为光线路终端(OpticalLineTerminal;OLT)、用户端设备为光网络单元(Optical Network Unit; ONU)或光网络终端(Optical Network Terminal; ONT)。
根据光纤到用户的距离来分类，如图1所示，可分成光纤到交换箱(Fiber To The Cabinet; FTTCab)、光纤到路边(Fiber To The Curb; FTTC)、光纤到大楼(Fiber To The Building; FTTB)及光纤到户(Fiber To The Home; FTTH)等4种服务形态。
美国运营商Verizon将FTTB及FTTH合称光纤到驻地(Fiber To The Premise; FTTP)。

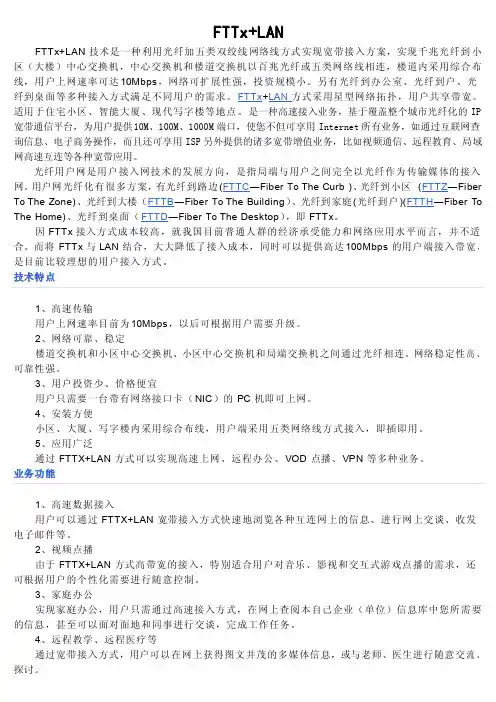

FTTx+LANFTTx+LAN技术是一种利用光纤加五类双绞线网络线方式实现宽带接入方案，实现千兆光纤到小区（大楼）中心交换机，中心交换机和楼道交换机以百兆光纤或五类网络线相连，楼道内采用综合布线，用户上网速率可达10Mbps，网络可扩展性强，投资规模小。
另有光纤到办公室、光纤到户、光纤到桌面等多种接入方式满足不同用户的需求。
FTTx+LAN方式采用星型网络拓扑，用户共享带宽。
适用于住宅小区、智能大厦、现代写字楼等地点。
是一种高速接入业务，基于覆盖整个城市光纤化的IP 宽带通信平台，为用户提供10M、100M、1000M端口，使您不但可享用Internet所有业务，如通过互联网查询信息、电子商务操作，而且还可享用ISP另外提供的诸多宽带增值业务，比如视频通信、远程教育、局域网高速互连等各种宽带应用。
光纤用户网是用户接入网技术的发展方向，是指局端与用户之间完全以光纤作为传输媒体的接入网。
用户网光纤化有很多方案，有光纤到路边(FTTC―Fiber To The Curb)、光纤到小区(FTTZ―Fiber To The Zone)、光纤到大楼（FTTB―Fiber To The Building）、光纤到家庭(光纤到户)(FTTH―Fiber To The Home)、光纤到桌面（FTTD―Fiber To The Desktop），即FTTx。
因FTTx接入方式成本较高，就我国目前普通人群的经济承受能力和网络应用水平而言，并不适合。
而将FTTx与LAN结合，大大降低了接入成本，同时可以提供高达100Mbps的用户端接入带宽，是目前比较理想的用户接入方式。
技术特点1、高速传输用户上网速率目前为10Mbps，以后可根据用户需要升级。
2、网络可靠、稳定楼道交换机和小区中心交换机、小区中心交换机和局端交换机之间通过光纤相连。
网络稳定性高、可靠性强。
3、用户投资少、价格便宜用户只需要一台带有网络接口卡（NIC）的PC机即可上网。

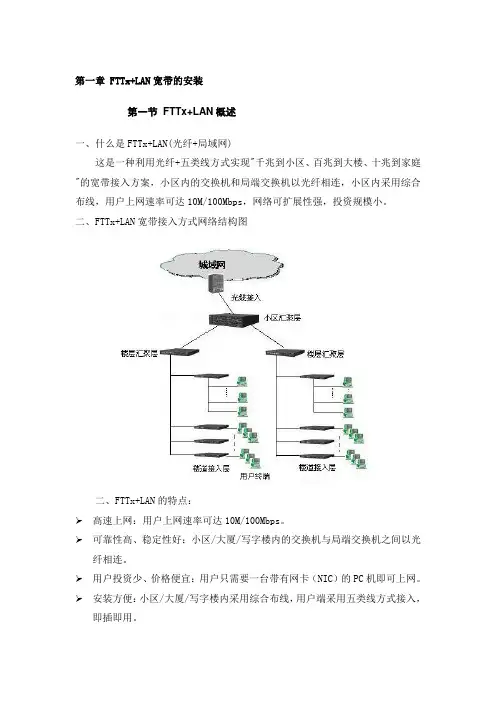

第一章 FTTx+LAN宽带的安装第一节F TTx+LAN概述一、什么是FTTx+LAN(光纤+局域网)这是一种利用光纤+五类线方式实现"千兆到小区、百兆到大楼、十兆到家庭"的宽带接入方案，小区内的交换机和局端交换机以光纤相连，小区内采用综合布线，用户上网速率可达10M/100Mbps，网络可扩展性强，投资规模小。
二、FTTx+LAN宽带接入方式网络结构图二、FTTx+LAN的特点：高速上网：用户上网速率可达10M/100Mbps。
可靠性高、稳定性好：小区/大厦/写字楼内的交换机与局端交换机之间以光纤相连。
用户投资少、价格便宜：用户只需要一台带有网卡（NIC）的PC机即可上网。
安装方便：小区/大厦/写字楼内采用综合布线，用户端采用五类线方式接入，即插即用。
应用广：高速上网、远程办公、VOD点播、VPN。
FTTx+LAN接入适用对象：住宅小区、智能大厦、现代写字楼。
接入方案：千兆到小区、百兆到大楼、十兆到家庭/桌面。
第二节相关线缆介绍一、五类线（俗称网线）：分为室内型和室外型两种，五类线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
五类线最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
双绞线的最大传输距离为100米。
二、光纤：光纤是一种细小、柔韧并能传输光信号的传输介质，相对于其它传输介质来说，光纤具有传输距离长、传输速率高、安全性好等特点。
主要适用于长距离、大容量、高速度的场合，如大型网络的主干线等。
光纤主要分:多模光纤和单模光纤，两种光纤主要区别：单模光纤：纤芯直径很小（8-10μm），光信号仅与光纤轴成单个可分辨角度的单光线传输，只以单一模式传输，避免了模态色散，使得传输频带宽，传输容量大，光信号损耗小，离散小，适用于大容量、长距离通信。

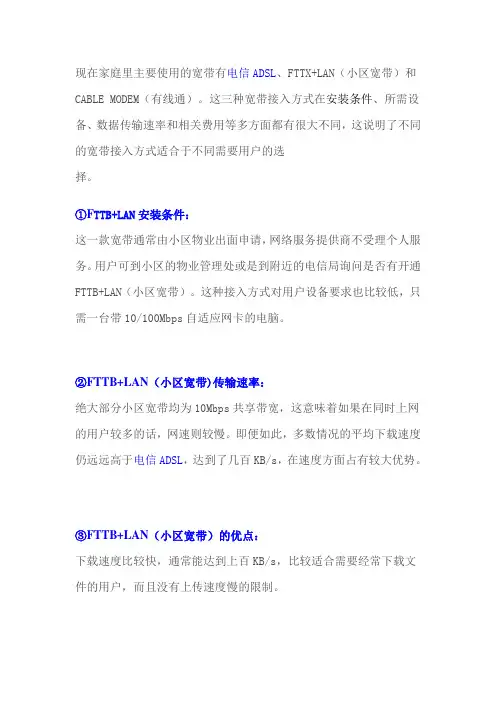

现在家庭里主要使用的宽带有电信ADSL、FTTX+LAN（小区宽带）和CABLE MODEM（有线通）。
这三种宽带接入方式在安装条件、所需设备、数据传输速率和相关费用等多方面都有很大不同，这说明了不同的宽带接入方式适合于不同需要用户的选择。
①FTTB+LAN安装条件：
这一款宽带通常由小区物业出面申请，网络服务提供商不受理个人服务。
用户可到小区的物业管理处或是到附近的电信局询问是否有开通FTTB+LAN（小区宽带）。
这种接入方式对用户设备要求也比较低，只需一台带10/100Mbps自适应网卡的电脑。
②FTTB+LAN（小区宽带)传输速率：
绝大部分小区宽带均为10Mbps共享带宽，这意味着如果在同时上网的用户较多的话，网速则较慢。
即便如此，多数情况的平均下载速度仍远远高于电信ADSL，达到了几百KB/s，在速度方面占有较大优势。
③FTTB+LAN（小区宽带）的优点：
下载速度比较快，通常能达到上百KB/s，比较适合需要经常下载文件的用户，而且没有上传速度慢的限制。
④FTTB+LAN（小区宽带）的不足：
由于这种宽带接入主要针对小区，因此个人用户无法自行申请，必须要到小区用户达到一定数量后才能向电信局提出申请安装，较为不便。
有关FTTx的名词解释FTTx是一种用于宽带传输的技术，它是Fiber to the x的缩写，其中的“x”可以表示不同的位置，如家庭（FTTH）、建筑物（FTTB）和路边柜（FTTC），每个位置都代表了一种不同的网络架构和覆盖范围。
FTTx技术是当前互联网发展中的热点话题，对于现代社会的信息传输和经济发展具有重要意义。
FTTx技术中的光纤是一种高速传输数据的介质，它利用光的特性将信息从发送端传输到接收端。
相比传统的铜线，光纤的传输速率更快、距离更远、抗干扰能力更强。
而FTTx技术则是将光纤引入用户家庭、建筑物或者路边柜，为用户提供更快、更稳定的互联网服务。
首先，让我们来了解一下FTTH（光纤到户）技术。
FTTH是指将光纤引入用户家庭，取代传统的铜线，实现宽带服务的快速传输。
在FTTH网络中，光纤从网络中枢到达用户住宅，并通过光猫将光信号转化为电信号，使用户能够通过以太网、Wi-Fi等方式接入互联网。
FTTH技术不仅提供了高速宽带，还可以支持高清视频、智能家居等多种应用，为用户带来了更加便利的生活体验。
其次，让我们来了解一下FTTB（光纤到楼宇）技术。
FTTB是指将光纤引入建筑物，为整个建筑内的用户提供高速宽带服务。
在FTTB网络中，光纤在进入建筑物后，会通过光猫将光信号转化为电信号，然后通过室内布线分发给各个用户。
相比于传统的ADSL技术，FTTB能够提供更高的传输速率和更低的延迟，为用户提供更好的互联网体验。
最后，让我们来了解一下FTTC（光纤到路边柜）技术。
FTTC是指将光纤引入路边柜，然后再通过传统的铜线将信号传输到用户家庭。
在FTTC网络中，光纤的传输距离只能达到路边柜，而无法直接到达用户家庭。
由于铜线的传输能力受到限制，FTTC技术不能像FTTH和FTTB一样提供高速宽带，但仍比传统的ADSL技术有更好的性能。
FTTx技术的普及对于数字经济和信息社会的发展具有重要意义。
它可以为用户提供更高速、更稳定的互联网服务，加速数据的传输和共享。
宽带光纤接入网技术摘要：文章论述了光纤宽带接入方式的概念及其关键技术，分析了各种技术的优缺点及应用方式，描述了光纤接入网的发展方向，指出了光纤接入技术目前比较现实和理想的技术方案选择思路。
关键词：宽带；光纤接入网1 引言光纤接入技术最大优势是可用带宽，开发潜力巨大，在这方面其他接入技术无法与其相比。
光纤接入网还有传输质量好、传输距离长、抗干扰能力强、网络可靠性高等特点。
另外，SDH和APON设备的标准化程度都较高，有利于降低生产和运行维护成本。
随着互联网的普及以及用户对多媒体业务需求的日益增长，光纤接入网技术越来越显示出技术上和应用上的优势。
光纤接入网（OAN）从技术上可分为有源光网络（AON）和无源光网络（PON）两种，光纤接入技术还可以和其他宽带接入技术配合起来实现多业务宽带接入。
2 接入网技术分析2.1 基于SDH系统的AON技术接入网的相对带宽需求较小，需要提供IP、TDM和ATM等综合业务传送。
以SDH为基础并能提供IP、ATM传送与处理的系统将是解决接入网传送的主要方法，这种方式可廉价地在一个业务提供点（POP）上提供高质量专线、ATM 及IP 等业务的接入、传送和保护。
在接入网中应用SDH的主要优势在于：SDH可以提供理想的网络性能和业务可靠性；SDH的固有灵活性使得在发展极其迅速的蜂窝通信系统中采用SDH 系统尤其适合。
接入网采用SDH的最新发展趋势是支持IP接入，即Ethernet over SDH技术。
目前至少需要支持以太网接口的映射，除了携带话音业务量以外，可以利用部分SDH净负荷来传送IP业务，从而使SDH也能支持IP的接入。
2.2 无源光网络PON技术PON是一种纯介质网络，它能避免外部设备的电磁干扰和雷电影响。
PON 不包含有源光器件，可以减少线路和外部设备的故障率，提高系统可靠性，同时可节省维护成本。
PON的业务透明性较好，原则上可适用于任何制式和速率的信号。
PON网络由光线路终端（OLT）、光配线网络（ODN）以及光网络单元（ONU）构成。
组网常识—FTTB是什么
现如今，网络的使用已经十分普遍，同时也会有各种各样的局域网知识出现。
比如，组网常识—FTTB是什么。
店铺在这里为大家详细介绍。
FTTB(Fiber To The Building):意即光纤到楼，是一种基于优化光纤网络技术的宽带接入方式，采用光纤到楼，网线到户的方式实现用户的宽带接入，我们称为FTTB+LAN的宽带接入网(简称FTTB),这是一种最合理、最实用、最经济有效的宽带接入方法。
FTTB特点
功能全
具有三网合一功能：网络电话(WEBP HONE)、网络电视(WEB TV)、网络应用网、建网、联网等)
应用广
可提供建网(轻松建立家庭网站)、上网(高速访问互联网)、联网(方便采用技术与工作单位联网)一体化解决方案。
速度快
光纤到楼，网线到户，上下行速率均达到10Mbps，是普通56K 调制解调器的180倍。
容量大
每户可独享双向均衡10M带宽，相当于普通电话带宽64K的156倍。
价格低
宽带功能、窄带资费，访问因特网实行包月制。
让您无限上网，有限支出。
信息多
1、可享用Internet所有窄带业务：包括上海热线、股票证券操作、网络游戏、网上聊天等
2、可享用宽带应用业务：远程教育、远程医疗、网络炒股、网络会议、视频点播等。
安全可靠
电信级的IP宽带骨干网，宽带接入网、宽带多媒体信息系统，安全可靠有保障。
第一章 FTTx+LAN宽带的安装第一节F TTx+LAN概述一、什么是FTTx+LAN(光纤+局域网)这是一种利用光纤+五类线方式实现"千兆到小区、百兆到大楼、十兆到家庭"的宽带接入方案，小区内的交换机和局端交换机以光纤相连，小区内采用综合布线，用户上网速率可达10M/100Mbps，网络可扩展性强，投资规模小。
二、FTTx+LAN宽带接入方式网络结构图二、FTTx+LAN的特点：高速上网：用户上网速率可达10M/100Mbps。
可靠性高、稳定性好：小区/大厦/写字楼内的交换机与局端交换机之间以光纤相连。
用户投资少、价格便宜：用户只需要一台带有网卡（NIC）的PC机即可上网。
安装方便：小区/大厦/写字楼内采用综合布线，用户端采用五类线方式接入，即插即用。
应用广：高速上网、远程办公、VOD点播、VPN。
FTTx+LAN接入适用对象：住宅小区、智能大厦、现代写字楼。
接入方案：千兆到小区、百兆到大楼、十兆到家庭/桌面。
第二节相关线缆介绍一、五类线（俗称网线）：分为室内型和室外型两种，五类线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
五类线最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
双绞线的最大传输距离为100米。
二、光纤：光纤是一种细小、柔韧并能传输光信号的传输介质，相对于其它传输介质来说，光纤具有传输距离长、传输速率高、安全性好等特点。
主要适用于长距离、大容量、高速度的场合，如大型网络的主干线等。
光纤主要分:多模光纤和单模光纤，两种光纤主要区别：单模光纤：纤芯直径很小（8-10μm），光信号仅与光纤轴成单个可分辨角度的单光线传输，只以单一模式传输，避免了模态色散，使得传输频带宽，传输容量大，光信号损耗小，离散小，适用于大容量、长距离通信。
（单模光纤外观一般为黄色）多模光纤：光信号与光纤轴成多个可分辨角多光线传输，以多个模式同时传输，其直径在50-200μm，比单模光纤传输性能差。
可分为多模突变型光纤和多模渐变型光纤，前者纤芯较大，传输模态较多，带宽窄，转输容量小。
（多模光纤外观一般为橘红色）跳线：跳线就是五类网线连接线，由跳线电缆和连接硬件制成，跳线电缆为八芯的五类线（有些连接硬件为两个6位或8位的模块插头，或者它们有一个或多个裸线头）。
跳线用在配线架上交接各种链路，可作为配线架和配线架或配线架和设备连接使用，常用的两种跳线：模块化配线架跳线和idc配线架跳线.模块化配线架跳线采用模块化跳线(两头均为rj-45跳线)进行线路连接，可作为配线间的跳线,也可以在工作区中使用.idc式配线架跳线可采用模块化的idc跳插线(俗称“鸭嘴跳线”)，以及交叉连接跳线进行线路连接。
模块化跳线和idc跳插线可方便地插拔，而交叉连接跳线则需要专用的压线工具(如bix压线刀)将跳线压如idc连接器的卡线夹中。
第三节五类线制作指导五类线的常用制作方法分为平行线和交叉线，具体用途参见表一。
平行线:所谓的平行线（俗称直连线），是将线的两端采用同样的做法，一种是两端都采用T568A标准制作，另一种是两端都采用T568B标准制作，通常都使用T568B标准。
交叉线:交叉线是一端采用T568A标准，另一端采用T568B标准，也就是两端用不同的线序标准，但是必须遵循线序的规范。
表一：应用类别接线方法下面就双绞线的具体制作方法作一介绍：二. 双绞线的接法：首先有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
一般使用EIA/TIA 568B标准。
将水晶头的尾巴向下(即平的一面向上)，从左至右，分别定为1 2 3 45 6 7 8 ，以下是各口线的分布：T568A线序1 2 3 4 5 6 7 8 绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8 橙白橙绿白蓝蓝白绿棕白棕三. 水晶头的制作(1)剪断利用压线钳的剪线刀口剪取适当长度的网线。
(2)剥皮用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。
(注意:剥与大拇指一样长即可)【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。
(3)排序剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。
每对线都是相互缠绕在一起的,制作网线时必须将4个线对的8条细导线一一拆开、理顺、捋直，然后按照规定的线序排列整齐。
排列水晶头8根针脚：将水昌头有塑造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。
(4)剪齐把线尽量抻直（不要缠绕）、压平（不要重叠）、挤紧理顺（朝一个方向紧靠），然后用压线钳把线头剪平齐。
这样，在双绞线插入水晶头后，每条线都能良好接触水晶头中的插针，避免接触不良。
如果以前剥的皮过长，可以在这里将过长的细线剪短，保留的去掉外层绝缘皮的部分约为14mm，这个长度正好能将各细导线插入到各自的线槽。
如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。
(5)插入一和以拇指和中指捏住水晶头，使有塑料弹片的一侧向下，针脚一方朝向远离自己的方向，并用食指抵住；另一手捏住双绞线外面的胶皮，缓缓用力将8条导线同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。
(6)压制确认所有导线都到位，并透地水晶头检查一遍线序无误后，就可以用压线钳制RJ-45头了。
将RJ-45头从无牙的一侧推入压线钳夹槽后,用力握紧线钳(如果您的力气不够大,可以使用双手一起压),将突出在外面的针脚全部压入水晶并头内。
四. 测试在把水晶头的两端都做好后即可用网线测试仪进行测试，如果测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。
如果出现任何一个灯为红灯或黄灯，都证明存在断路或者接触不良现象，此时最好先对两端水晶头再用网线钳压一次，再测，如果故障依旧，再检查一下两端芯线的排列顺序是否一样，如果不一样，随剪掉一端重新按另一端芯线排列顺序制做水晶头。
如果芯线顺序一样，但测试仪在重夺后仍显示红色灯或黄色灯，则表明其中肯定存在对应芯线接触不好。
此时没办法了，只好先剪掉一端按另一端芯线顺序重做一个水晶头了，再测，如果故障消失，则不必重做另一端水晶头，否则还得把原来的另一端水晶头也剪掉重做。
直到测试全为绿色指示灯闪过为止。
对于制作的方法不同测试仪上的指示灯亮的顺序也不同，如果是直通线测试仪上的灯应该是依次顺序的亮，如果做的是双绞线那测试仪的一段的闪亮顺序应该是3、6、1、4、5、2、7、8。
第四节L AN网络延伸器网络延伸器采用LRE（Long Reacher Ethernet)长线以太网驱动技术，可以使10Base-T的五类双绞线传输扩展至300米~750米（上联口400米、下联口350米）。
有些网络延伸设备还拥有远程供电功能，无须在中间位置接插电源，从而使网络的远程扩展变得更加简单。
网络延伸器使用一个上联端口实现与局域网的连接，下联端口则用于连接远程计算机。
网络延伸器与普通交换机的连接方式非常相似，网络拓扑结构如图所示。
第五节接入网机房网络设备及配线架介绍1.接入网机房网络设备介绍光电收发器（参见附录三）常用品牌：瑞斯康达、烽火、理想等网络交换机（参见附录三）常用品牌：港湾、LINKSYS、华为等2.配线架介绍配线架是电缆或光缆进行端接和连接的装置。
在配线架上可进行互连或交接操作。
建筑群配线架是端接建筑群干线电缆、光缆的连接装置。
建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群配线电缆、配线光缆的连接装置。
楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。
常用配线架介绍RJ45模块式快速配线架110型模块插孔配线架110型模块及配线架实例图超五类(AP)配线架实例图第六节FTTx+LAN的安装一、LAN开通流程二、LAN安装步骤步骤一：接入网机房跳线以LAN安装为例，交接间跳线存在两种不同情况1.交换机设在接入网机房。
2.交换机设在用户楼道内。
针对两种情况分别说明交接间跳线环节安装步骤,工单信息如下：业务种类：LAN虚拟拨号装机电路编号：L111111装机地址：杭州市西湖区***设备编号：110055009设备地址：杭州市西湖区***端口号：023主杆线对：1（1，2）据实际安装情况填写用户名：hzhzl*****第一种情况：交换机设在接入网机房环节一：接入网机房跳线根据工单资料找到设备编号为110055009的交换机，再找到该交换机的23号端口及用户楼道对应的机房配线架模块。
用网钳把双绞线的一头做RJ45接交换机23号端口，另一头剥去约2-3厘米的绝缘层，然后分开这四组线。
按照网线颜色标识（绿白、绿、橙白、橙顺序排列）把线分别放在跳线槽中1，2号口和3，4号口，用手将其向下按一下。
用打线工具（如图2所示），将有刃口的一面朝外，放在线上，然后用力垂直向下按，听到“喀哒”一声，即可将这根线牢固地打在配线架上。
对配线架主干列对及交换机信息端口予以标识，在交换机23号端口打上标签写上房号（如：17-2-502表示房号），在工单上记录主干列对（如1<1,2>表示第一条主干的1，2号口）。
图2注意事项及规范：1.交换机端口的标签房号应用油性笔填写，标签的标准为TIA／EIA606。
2.所有连接有源设备与端口插座的设备线不应超过3m。
数据跳线要求为超五类线、并能符合ANSI/TIA/EIA—568和ISO／IEC 11801的要求。
)3.严格按照97系统（或T2000）和资源管理系统要求进行施工，需要变更线对或端口时（包括主干、配线、数据端口等），应及时向相关部门反馈，按规定流程改配后再行施工，不得擅自更改。
4.在接入网机房跳线要求整齐有序、走向合理、线序准确，严禁直接从交接设备拖挂跳线到配线模块上。
